Type de produit	Récepteur de lumière de ligne pour niveau laser
Modèle	YAM0186
Marque	Vevor
Dimensions (approx.)	150 x 70 x 30 mm
Poids (approx.)	200 g
Alimentation	2 piles AA (non fournies)
Autonomie des piles	Env. 20 heures en utilisation continue
Écran	LCD avec rétroéclairage
Précision de détection	Haute et basse précision (sélectionnable)
Volume sonore	Fort, doux, silencieux (réglable)
Portée de détection	Jusqu'à 100 m avec la source laser
Angle de réception	40° de gauche à droite
Arrêt automatique	Après 10 minutes sans détection
Montage	Pince pour tige de mesure ou poteau
Niveau à bulle intégré	Oui, pour maintenir le plan horizontal
Entretien	Nettoyage avec un chiffon doux et sec
Sécurité	Conforme FCC partie 15 ; ne contient pas de laser
Pièces détachées	Non fournies ; contactez le support
Réparabilité	Réparation par le fabricant uniquement
Garantie	Garantie électronique sur www.vevor.com/support
Accessoires inclus	Pince de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - YAM0186 Vevor

Comment allumer le récepteur Vevor YAM0186 ?

Appuyez sur la touche marche/arrêt (symbole power) pour allumer. L'écran LCD affichera toutes les icônes momentanément. Pour éteindre, appuyez à nouveau sur la même touche.

Comment régler la précision de détection ?

Lorsque l'appareil est allumé, appuyez sur la touche de précision haute/faible pour basculer entre les réglages ÉLEVÉ et FAIBLE. Le réglage par défaut est ÉLEVÉ. Utilisez le réglage FAIBLE en cas de vibrations ou sur de longues distances.

Comment ajuster le volume sonore ?

Appuyez sur la touche de volume du haut-parleur pour basculer entre les modes LOUD (fort), SOFT (doux) et SILENT (silencieux). Le réglage par défaut est LOUD.

Comment activer l'éclairage de l'écran LCD ?

Appuyez sur la touche d'éclairage ON/OFF pour allumer ou éteindre le rétroéclairage de l'écran LCD. Utile dans des conditions de faible luminosité.

Que faire si le récepteur ne détecte pas le faisceau laser ?

Assurez-vous que la fenêtre de réception laser est orientée vers la source laser (dans un angle de 40°). Vérifiez que les piles sont bien installées et suffisamment chargées. Si le problème persiste, contactez le support.

Comment interpréter les signaux sonores et l'affichage ?

Un bip rapide indique que le détecteur doit être déplacé vers le bas. Un bip lent indique qu'il faut le déplacer vers le haut. Un son continu signifie que le faisceau est aligné avec la référence. L'écran LCD affiche également des flèches directionnelles.

Comment monter le récepteur sur une tige de mesure ?

Fixez la pince fournie sur le détecteur à l'aide du trou d'alignement et serrez la vis. Ensuite, desserrez le bouton de serrage de la pince, placez-la sur la tige, puis resserrez pour fixer. Pour ajuster la hauteur, desserrez le bouton et repositionnez.

Quelle est l'autonomie et comment économiser les piles ?

L'autonomie dépend des piles. L'appareil s'éteint automatiquement après 10 minutes sans détection de faisceau pour économiser l'énergie. Utilisez des piles de même type et capacité.

Quelles sont les consignes de sécurité importantes ?

Même si ce récepteur ne contient pas de laser, évitez d'exposer vos yeux au faisceau laser émis par la source. Portez des lunettes de protection si nécessaire. Lisez attentivement le manuel avant utilisation.

Comment nettoyer et entretenir le récepteur ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs. Rangez-le dans un endroit sec à l'abri de la poussière.

MODE D'EMPLOI YAM0186 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

RÉCEPTEUR DE LUMIÈRE DE LIGNE

MODÈLE : YAM0186

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

RÉCEPTEUR DE LUMIÈRE DE LIGNE

MODÈLE : YAM0186

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire les instructionsLisez attentivement le manuel.
	Avertissement – Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit
	Ce symbole, placé avant un commentaire de sécurité, indique un type deprécaution, avertissement ou danger. Ignorer cet avertissement peut entraîner uneaccident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, veuillezsuivre les recommandations ci-dessous.
	Déclaration de la FCC :Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement estsous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquerinterférences nuisibles, et (2) cet appareil doit accepter toute interférencereçu, y compris les interférences pouvant entraîner un fonctionnement indésirable.

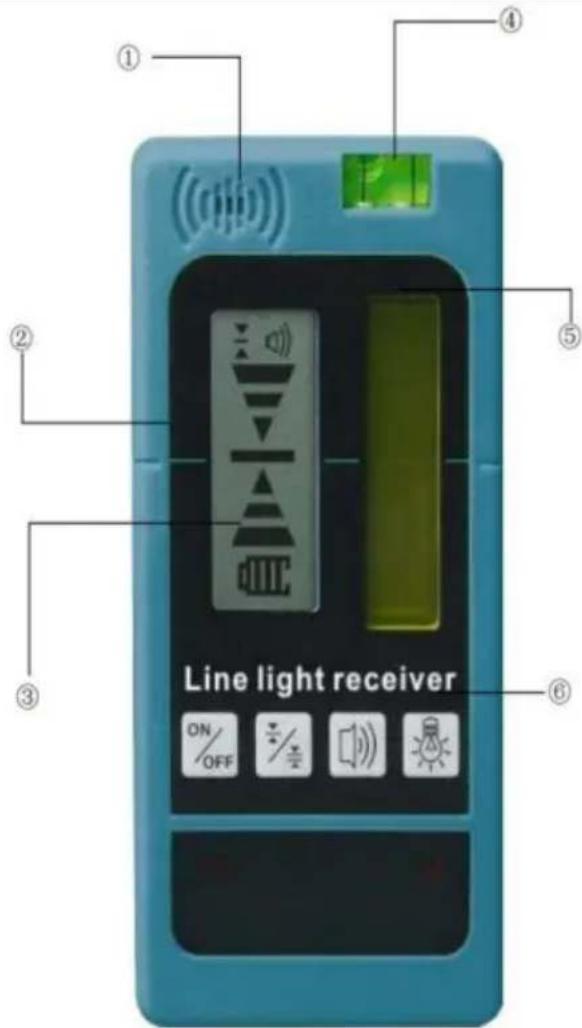

Présentation du produit

1. Haut-parleur
2. Ligne de référence avant
3. Écran LCD avant
4. Flacon à bulles

5. Fenêtre de réception laser 6. Clavier

6. Ligne de référence arrière

7. Trou d'alignement
8. Écran LCD arrière
9. Montage sur filetage
10. Compartiment à piles

Clavier et icônes LCD

Clavier

Touche marche/arrêt

Touche de précision élevée/faible

Touche de volume du haut-parleur

Touche d'éclairage ON/OFF

Icônes LCD

Laser détecté - référence supérieure au faisceau laser. Déplacez le détecteur

Direction indiquée (vers le bas)

Laser détecté - référence inférieure au faisceau laser. Déplacez le détecteur

Direction indiquée (vers le haut)

Détection laser - Référence en ligne avec le faisceau laser

Volume du buzzer : fort/faible/muet

Réglage de faible précision

Réglage de haute précision

Autonomie de la batterie - Solide Durée de vie approximative de la batterie comme indiqué

Voyant d'alimentation de la batterie - Les piles doivent être changées

Installation/Retrait de la batterie

Détecteur

▲

Ouvrez le compartiment à piles en ouvrant le couvercle de la pile.

Installer/Retirer les piles Orientez les piles correctement lors de leur placement dans l'unité laser.

Fermez et verrouillez soigneusement le couvercle du compartiment à piles.

AVERTISSEMENT:

Portez une attention particulière aux marquages des supports de batterie (+) et (-) pour une charge correcte de la batterie.

insertions. Les piles doivent être du même type et de la même capacité. N'utilisez pas de combinaison

des batteries de différentes capacités restantes

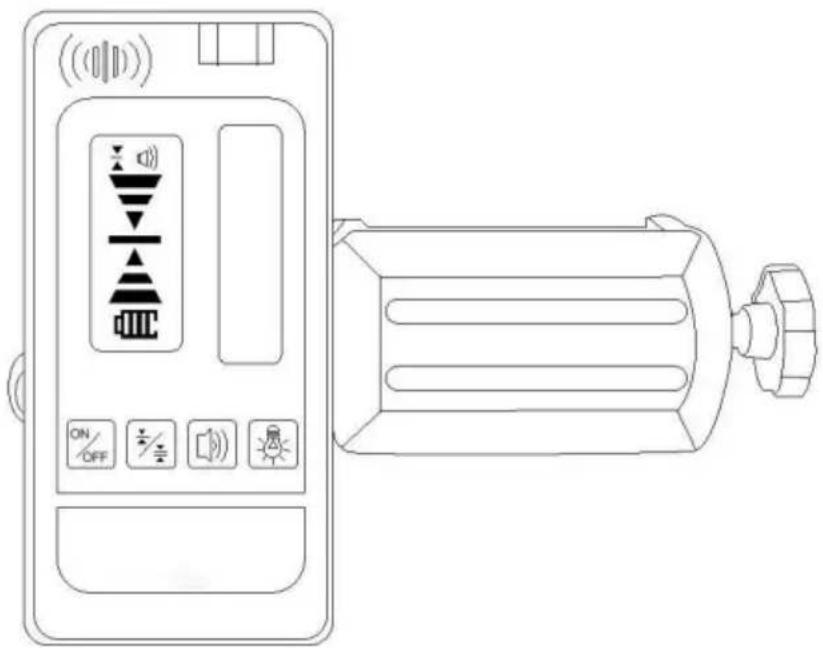

Installation

Le détecteur peut être utilisé à la main ou avec une pince pour monter le détecteur sur un appareil de mesure.

tige, poteauou objet similaire.

Pour monter la pince sur le détecteur :

Guidez la pince vers le détecteur à l'aide du trou d'alignement.

Serrez la vis de fixation.

Pour monter la pince sur une tige de mesure, un poteau ou un objet similaire :

Desserrer le bouton de serrage.

Placer sur une toise, un poteau ou un objet similaire.

Serrez le bouton pour fixer la pince.

Lors de la localisation du niveau de référence, desserrez la pince pour permettre le positionnement haut/bas.

Une fois le niveau de référence trouvé resserrez le bouton pour le fixer.

pour allumer le détecteur

Une fois allumé, vérifiez quel ensemble de l'écran LCD affichera momentanément toutes les icônes (cela permet à

l'écran LCD fonctionne correctement)

Appuyez

à nouveau pour éteindre le détecteur

NOTE:

Le détecteur s'éteindra automatiquement après 10 minutes sans détection de laser faisceau pour économiser la batterie pour rallumer l'appareil.

Presse

Écran LCD éclairé

Lorsqu'il est allumé appuyez sur

pour allumer/éteindre l'éclairage LCD.

Précision

Lorsqu'il est alluméappuyez pour basculer le réglage de précision entre ÉLEVÉ et FAIBLE Lorsqu'il est allumé , le paramètre de précision par défaut est défini sur ÉLEVÉ

NOTE:

Sélectionnez uniquement le réglage de précision FAIBLE dans les moments où une précision ÉLEVÉE n'est pas nécessaire et/ou lorsqu'un niveau de référence stable ne peut être obtenu en raison de légères vibrations sur le chantier ou à proximité

Si le point à mesurer est à une distance plus longue, la précision est FAIBLE un réglage peut être nécessaire en raison des vagues de chaleur ou de légères vibrations qui peut interférer avec l'obtention d'un niveau de référence stable.

Volume du haut-parleur

Lorsqu'il est allumé , presse pour basculer entre les paramètres de volume (LOUD / DOUX / SILENCIEUX).

Lorsqu'il est allumé , le réglage du volume par défaut est réglé sur FORT.

Détection du niveau de référence

Avec le détecteur allumé positionnez-vous dans la zone générale où le faisceau laser est référencé est projeté vers.

Utilisez le flacon à bulles pour maintenir un plan de niveau avec le détecteur.

Assurez-vous que la fenêtre de réception laser est orientée dans la direction du laser source du faisceau.

Déplacez le détecteur comme indiqué sur l'écran LCD pour aligner le repère avec le faisceau laser. Si le volume du haut-parleur est activé (FORT/DOUX), une tonalité audible retentira pour aider à communiquer le positionnement du détecteur.

Un bip sonore signale que le faisceau laser a été détecté. Un bip rapide

un bip sonore signale que le détecteur doit être déplacé vers le bas. Un bip plus lent

Un bip sonore signale que le détecteur doit être déplacé vers le haut. Encore une fois, l'écran LCD

indique également la direction dans laquelle le détecteur doit être déplacé.

Un ton continu indique que le faisceau laser est aligné avec la référence sur

détecteur.

NOTE:

Lors de la détection du niveau de référence, la fenêtre de réception laser doit être orientée vers

la source laser dans une plage de 40° de gauche à droite

Marquage

Une fois le niveau de référence détecté

, la position peut être marquée à la

ligne de date

NOTE:

Assurez-vous de vous référer à l'arrière du détecteur pour la mesure

valeur de compensation (distance du sommet à la référence) si le sommet de la

Le détecteur a été utilisé comme emplacement de marquage

Lire le personnel

Une fois le niveau de référence détecté, lisez la position indiquée sur le repère

bord de la pince

NOTE:

Lors de la recherche du niveau de référence à l'aide d'une tige de mesure,

desserrez le bouton de serrage pour permettre au détecteur d'être déplacé vers le haut ou

descendre plus facilement Lorsque le niveau de référence a été trouvé, serrez fermement la pince

pour garantir que le détecteur reste immobile sur la tige

Sécurité

Ce produit ne contient pas de laser. Cependant, respectez les , lorsque vous travaillez avec des outils

consignes de sécurité de cet instrument particulier.

AVERTISSEMENT:

Lisez attentivement les consignes de sécurité.

AVERTISSEMENT:

Lisez attentivement les consignes de sécurité et le manuel du produit avant

en utilisant ce produit. La personne responsable de l'instrument doit s'assurer que tous les utilisateurs comprennent et respectent ces instructions.

PRUDENCE:

Pendant le fonctionnement d'un outil laser, évitez d'exposer vos yeux au faisceau laser émis

(source de lumière rouge). L'exposition à un faisceau laser pendant une période prolongée peut être

dangereux pour les yeux. Conservez toutes les sections du manuel pour référence ultérieure.
