504BS - Niveau laser Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trépied de niveau laser
Marque	Vevor
Modèle	504BS
Hauteur réglable	69,5 cm à 97 cm (27,36 à 38,18 pouces)
Charge maximale	5,4 kg (12 lb)
Filetage de montage	1/4"-20
Alimentation	Aucune (manuel)
Fonctions principales	Support réglable pour niveau laser, niveau à bulle intégré, réglage en hauteur et en angle
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques agressifs.
Sécurité	Utiliser sur une surface stable et plane. Ne pas surcharger. Surveiller les enfants. Vérifier régulièrement la stabilité.
Pièces détachées et réparabilité	Vis de montage, poignées, clips. Contacter le support Vevor pour les pièces de rechange.
Informations générales	Trépied en métal, pieds réglables avec clips, bouton de serrage pour la table de montage.

FOIRE AUX QUESTIONS - 504BS Vevor

Comment monter un niveau laser sur le trépied 504BS ?

Utilisez la vis de montage 1/4"-20 pour fixer le niveau laser sur la table de montage. Vissez fermement l'instrument sur la table.

Comment régler la hauteur du trépied ?

Déverrouillez le bouton B, tournez la poignée B dans le sens horaire pour élever la table de montage, jusqu'à une élévation maximale d'environ 10,9 pouces. Verrouillez ensuite le bouton B.

Comment ajuster l'angle de la table de montage ?

Poussez la poignée A vers le haut pour incliner la table de montage. Ajustez l'angle souhaité puis serrez le bouton A pour verrouiller la position.

Comment étendre les pieds du trépied ?

Ouvrez les clips B et C situés sur les pieds, puis étendez les sections à la longueur désirée. Verrouillez les clips après réglage.

Comment niveler le trépied ?

Utilisez le niveau à bulle intégré. Si la bulle n'est pas centrée, ajustez la longueur des pieds individuellement jusqu'à obtenir un niveau parfait.

Quelle est la charge maximale supportée par le trépied ?

La charge maximale est de 12 lb (5,4 kg). Ne dépassez pas cette limite pour éviter tout risque de basculement.

Puis-je utiliser ce trépied en extérieur ?

Oui, mais assurez-vous de le placer sur une surface stable et plane. Évitez les terrains meubles ou inclinés. Le trépied n'est pas conçu pour des conditions météorologiques extrêmes.

Comment entretenir le trépied ?

Nettoyez-le régulièrement avec un chiffon sec. Ne lubrifiez pas les mécanismes. Rangez-le dans un endroit sec pour éviter la rouille.

Le trépied est-il livré avec un niveau laser ?

Non, le trépied est vendu seul. Il est compatible avec la plupart des niveaux laser dotés d'un filetage 1/4"-20.

Comment contacter le support technique Vevor ?

Rendez-vous sur le site www.vevor.com/support pour obtenir de l'aide technique et télécharger votre certificat de garantie électronique.

MODE D'EMPLOI 504BS Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

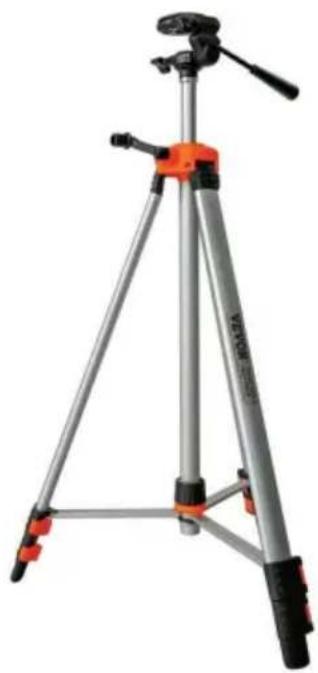

TRÉPIED DE NIVEAU LASER

MODÈLE : 504BS

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRÉPIED DE NIVEAU LASER

MODÈLE : 504BS

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques or logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Le trépied de niveau laser doit être monté sur une surface stable. Ne pas surcharge.
2. L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser. sans surveillance.
3. Vérifiez régulièrement la stabilité et la sécurité du cintre et arrêtez de l'utiliser. immédiatement en cas de dommage ou de problème suspecté.
4. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le

Trépied de niveau laser.

Risque de basculement

- Un enfant ou un adulte peut faire basculer le trépied du niveau laser et être tué ou gravement blessé.

Des blessures graves peuvent survenir aux enfants et aux adultes s'ils ne sont pas sécurisés avant installation.

- Les enfants ne doivent en aucun cas jouer avec ou autour du trépied de niveau laser. temps.

LISTE DES PARAMÈTRES

Modèle	504BS
Réglage de la hauteur du plan d'installation	27h36-38h18
plage (pouces)
Fil d'installation	Vis 1 / 4" -20
Charge maximale (lbs)	12

INSTRUCTIONS

Merci beaucoup d'avoir choisi ce trépied de niveau laser. Lisez s'il vous plaît toutes les instructions avant de l'utiliser. Les informations vous aideront à réaliser les meilleurs résultats possibles.

S'il y a une différence entre la couleur de ce produit et l'image dans le manuel d'instructions, veuillez vous référer à l'objet physique

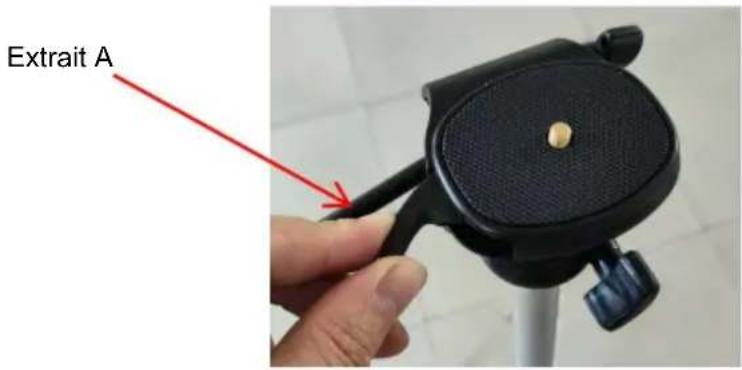

1. Ouvrez le clip A pour retirer la table de montage. (Fig.1)

Fig. 1

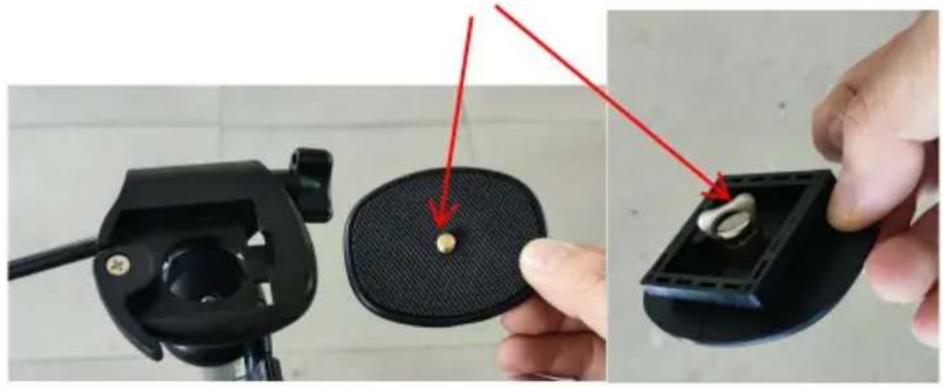

1. L'instrument est monté sur la table de montage à l'aide d'une vis 1/4". (Fig.2-3)

Vis 1 / 4"

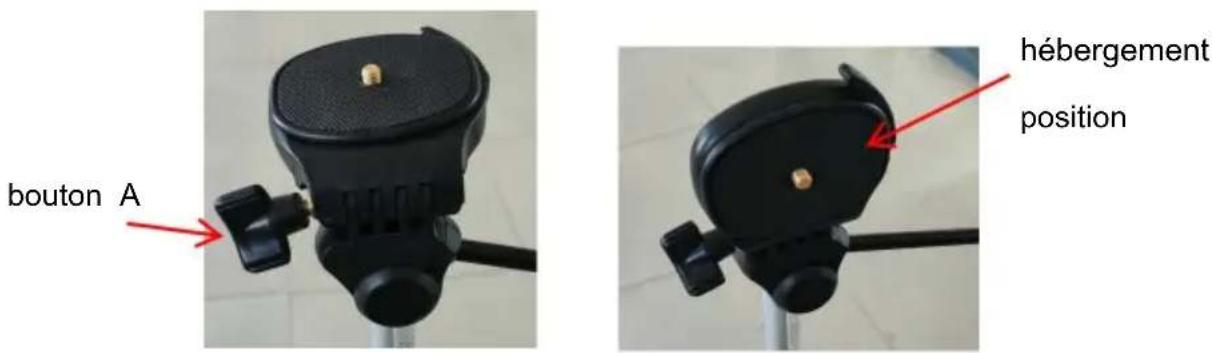

1. Après avoir tourné le bouton A dans le sens des aiguilles d'une montre, la table de montage peut retourner le position.(Fig.4-5)

Figure 4 Fig5

REMARQUE : Le bouton A doit être serré après avoir ajusté la position du table de montage.

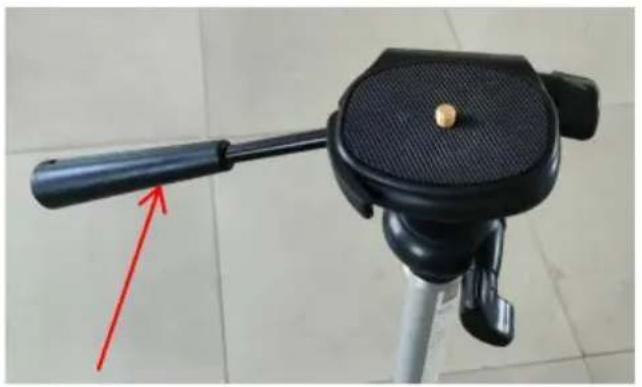

1. Poussez la poignée A vers le haut pour régler l'angle de montage tableau.(Fig6-7)

Fig7

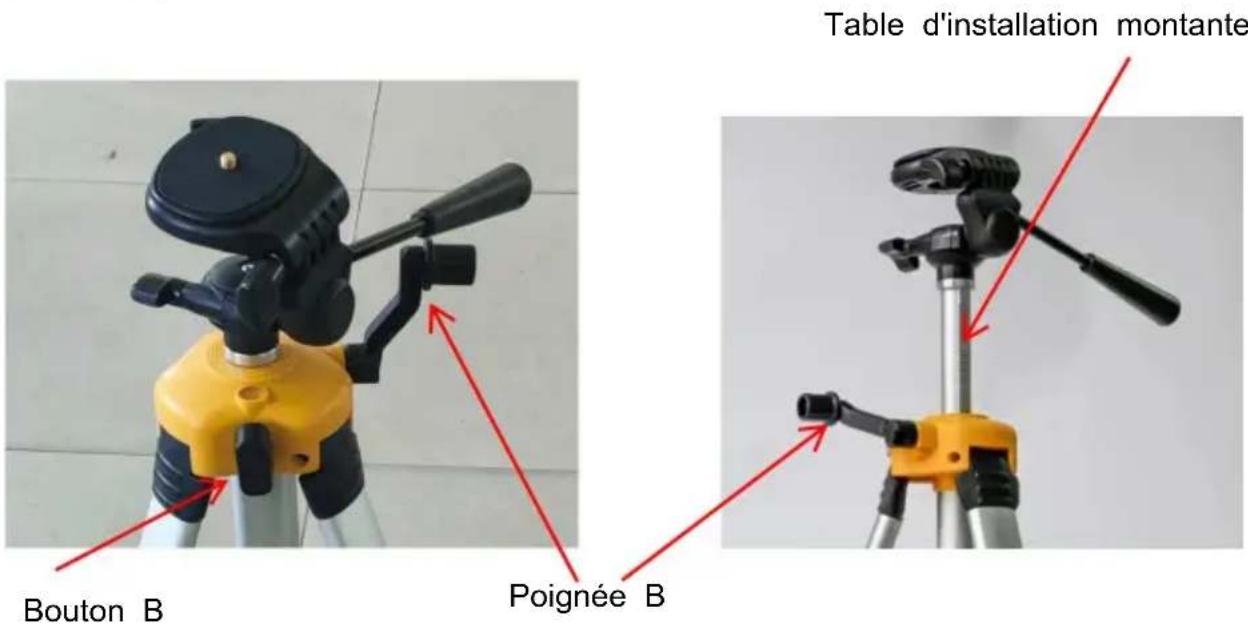

1. Tournez d'abord le bouton B, puis tournez la poignée B dans le sens des aiguilles d'une montre pour relever le hauteur de la table de montage avec une élévation maximale d'environ 10,9 pouces.(Fig8-9)

Fig8
Fig9

REMARQUE : Le bouton B doit être serré après avoir ajusté la position du table de montage.

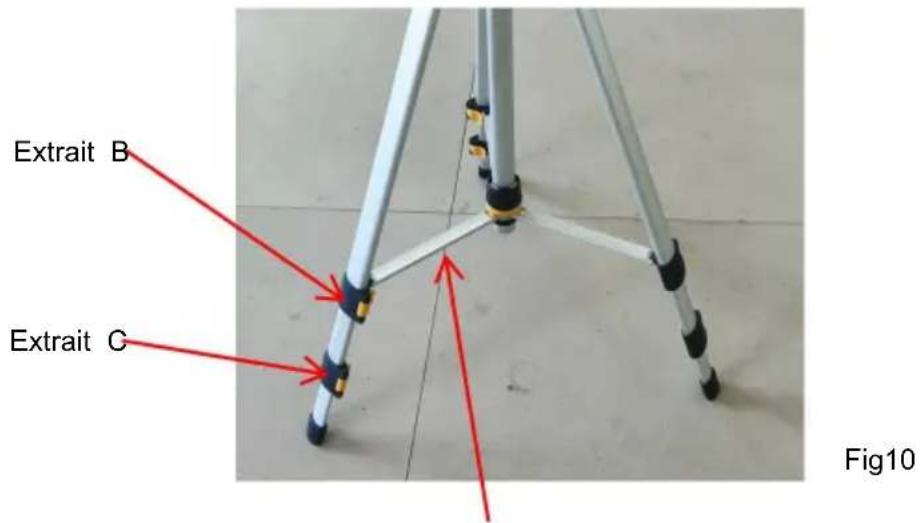

1. Après avoir ouvert les clips B et C, le trépied peut étendre le

longueur.(Fig10)

REMARQUE : Gardez la barre horizontale lors de l'utilisation

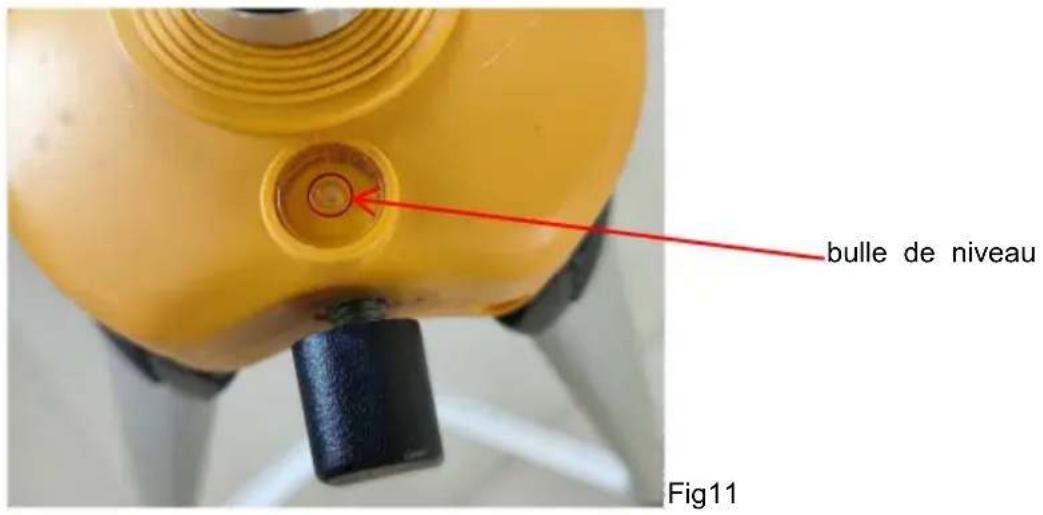

1. Lorsque la bulle de niveau n'est pas au milieu, veuillez ajuster la longueur du pied du trépied pour la corriger. (Fig11)

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

60329 Francfort-sur-le-Main.
