GEBRUIKSAANWIJZING 504BS Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

LASERNIVEAU STATIEF

MODEL: 504BS

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Het laserniveaustatief moet op een stabiel oppervlak worden gemonteerd. Niet doen overbelasten.
2. De installatie moet door een volwassene worden uitgevoerd en kinderen mogen het niet gebruiken het zonder toezicht.
3. Controleer regelmatig de stabiliteit en veiligheid van de hanger en stop met het gebruik ervan onmiddellijk als er sprake is van schade of een vermoedelijk probleem.
4. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt Laserniveau statief.

Kantelgevaar

• Een kind of volwassene kan het laserwaterpasstatief kantelen en overlijden of ernstig overlijden gewond.
• Er kan ernstig letsel ontstaan bij kinderen en volwassenen als dit niet eerder is vastgezet installatie.
• Kinderen mogen in geen geval met of rond het laserwaterpasstatief spelen tijd.

PARAMETERLIJST

Model	504BS
Hoogteverstelling van het installatieoppervlak bereik (inch)	27.36-38.18
Draad installeren	1/4"-20 schroef
Maximaal draagvermogen (lbs)	12

INSTRUCTIES

Hartelijk dank voor het kiezen van dit laserwaterpasstatief. Gelieve te lezen alle instructies voordat u het gebruikt. De informatie zal u helpen dit te bereiken de best mogelijke resultaten.

Als er een verschil is tussen de kleur van dit product en de afbeelding in de handleiding verwijzen wij u naar het fysieke object

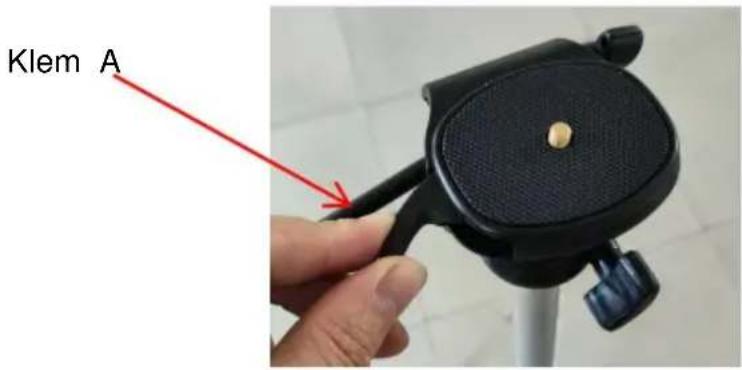

1. Open de clip A om de montagetafel te verwijderen. (Fig. 1)

Klem A

Figuur 1

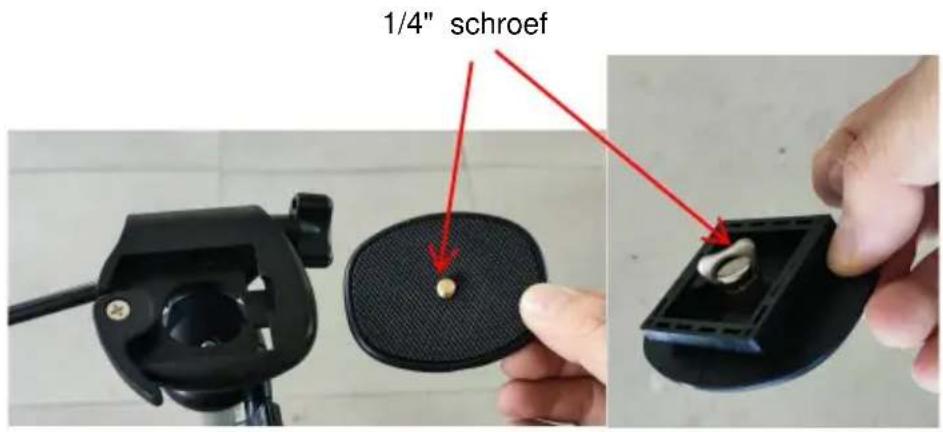

1. Het instrument wordt op de montagetafel gemonteerd met een 1/4 "schroef.

(Fig.2-3)

1/4" schroef

Fig. 2
Afb.3

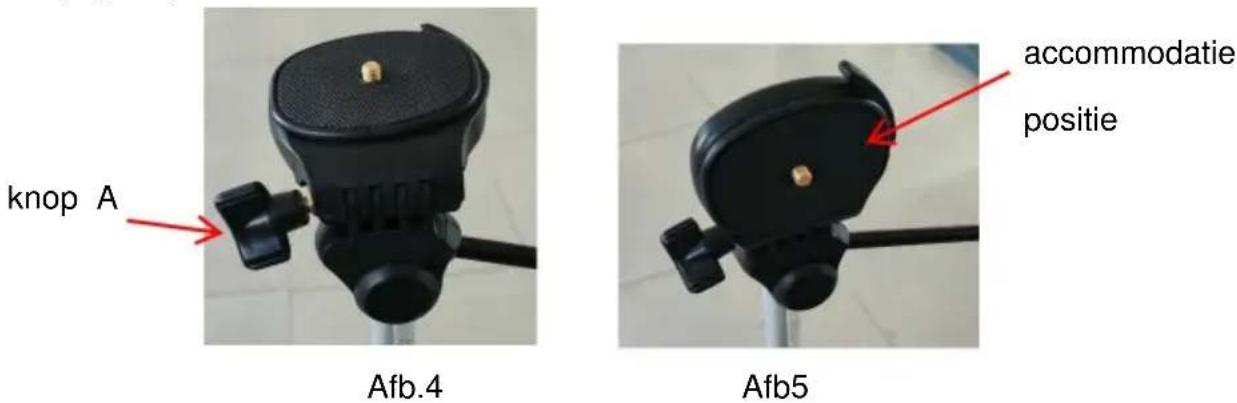

1. Nadat u knop A met de klok mee hebt gedraaid, kan de montagetafel worden omge positie. (Fig.4-5)

knop A Afb.4 accommodatie positie Afb5

OPMERKING: Knop A moet worden vastgedraaid nadat de positie van de knop is aangepast montage tafel.

5.Duw hendel A omhoog om de hoek van de montage aan te passen tafel. (Fig. 6-7)

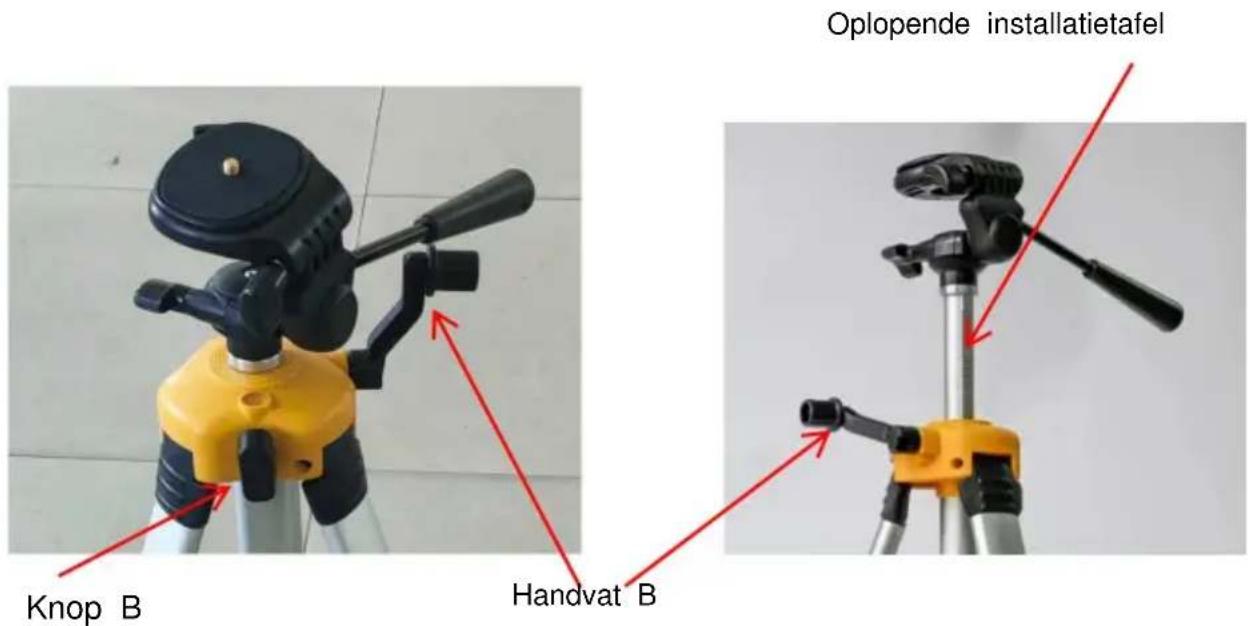

1. Draai eerst knop B en draai vervolgens hendel B met de klok mee om de hendel omhoog te breng hoogte van de montagetafel met een maximale stijging van ongeveer 10,9 inch. (Fig8-9)

Oplopende installatietafel Knop B Handvat B

Afb.9Afb.8

OPMERKING: Knop B moet worden vastgedraaid nadat de positie van de knop is aangepast montage tafel.

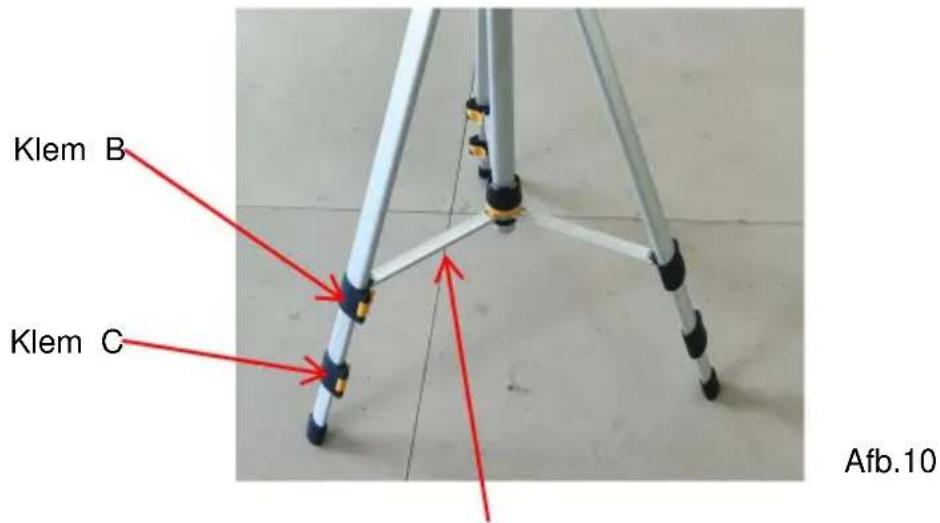

1. Na het openen van de clips B en C kan het statief worden uitgeschoven

lengte. (Fig10)

Klem B Klem C Afb.10

OPMERKING: Houd de balk horizontaal tijdens gebruik

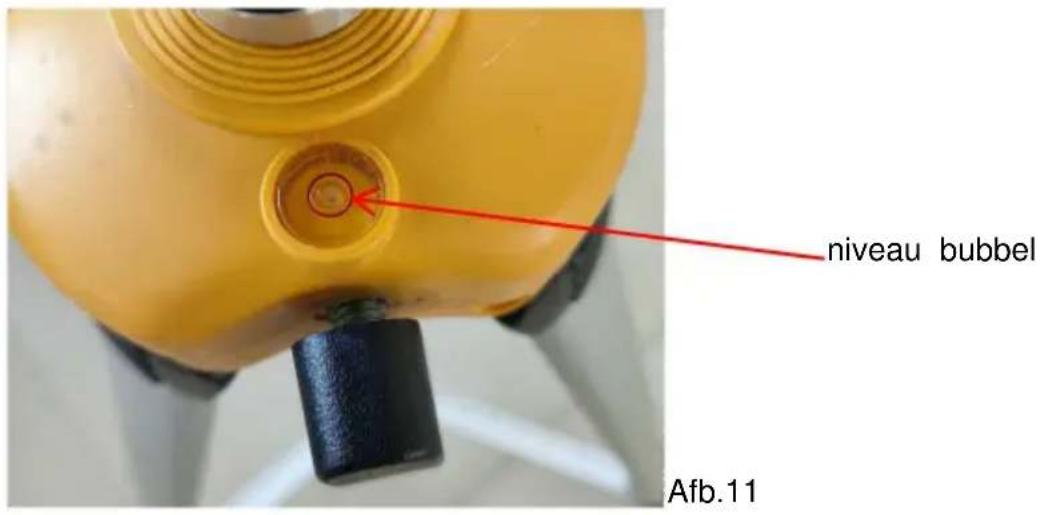

1. Als de niveaubel zich niet in het midden bevindt, pas dan de lengte van de statiefp aan om te corrigeren. (Fig. 11)

niveau bubbel Afb.11

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
