GEBRUIKSAANWIJZING CM04 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

KRUISLIJN LASER

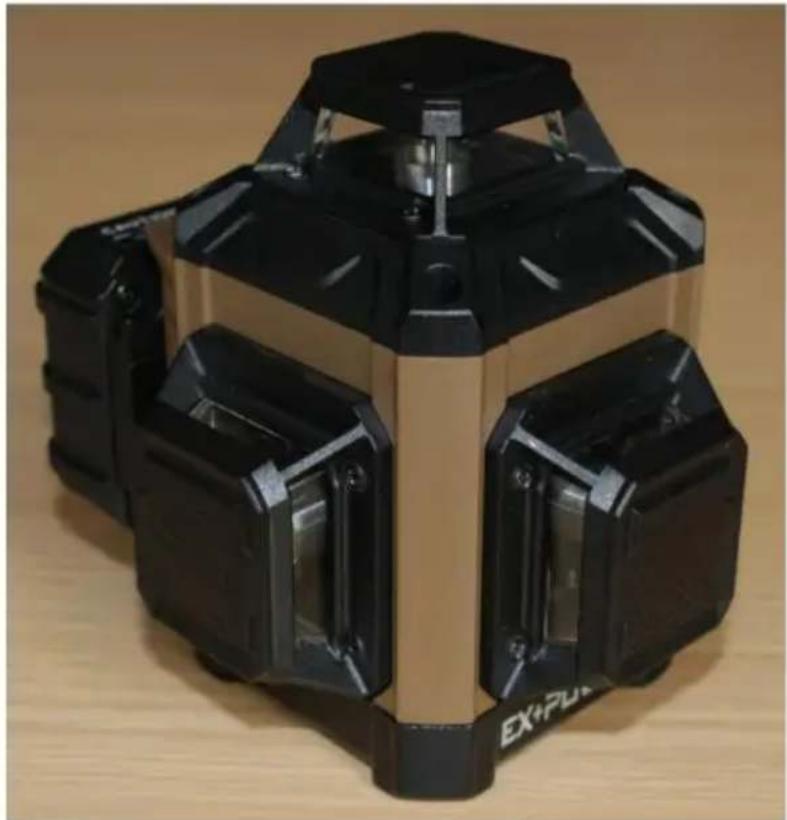

MODEL:CM03/04

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

	Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de instructies lezen handleiding zorgvuldig door.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen , volg dan de onderstaande aanbeveling.
	FCC-verklaring: Dit apparaat voldoet aan Deel 15 van de FCC-regels. De bediening is onder de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie, en (2) dit apparaat moet elke interferentie accepteren ontvangen, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken.

Inhoud

• Veiligheid
• Productoverzicht
  • Bedrijfsmodi en LED-indicaties
• Toepassingen
• Gebruikershandleiding, onderhoud en verzorging
• Specifications
• Garantie

Veiligheid

WAARSCHUWING:

- Lees de veiligheidsinstructies en de gebruikershandleiding zorgvuldig door voordat u dit product gebruikt. product. Alle gebruikers moeten deze instructies volledig begrijpen en naleven.

VOORZICHTIGHEID:

- Vermijd blootstelling van uw ogen aan de laserstraal terwijl het product in werking is. Blootstelling aan een laserstraal gedurende langere tijd kan schadelijk zijn voor uw ogen. VOORZICHTIGHEID:

- Er kunnen glazen worden meegeleverd in sommige lasergereedschapssets. Deze zijn echter NIET gecertificeerde veiligheidsbril. Deze bril wordt ALLEEN gebruikt om de lichtbundel te verbeteren zichtbaarheid in helderdere omgevingen of op grotere afstand van een laserbron.

WAARSCHUWING:

- De volgende etiketten/afdrukvoorbeelden worden op het product geplaatst om informatie te verstrekken over de laser klasse voor uw gemak en veiligheid.

CAUTION LASER RADIATION-DO NOT STARE INTO THE BEAM OR VIEW DIRECTLY WITH OPTICAL INSTRUMENTS CLASS 2 LASER PRODUCT Max Output≤1 mW @630-670nm

- Kijk niet rechtstreeks in de straal of kijk niet met optische instrumenten, en stel de laser op ooghoogte. - Demonteer het lasergereedschap niet. Er zitten geen door de gebruiker te onderhouden onderdelen in. • Wijzig de laser op geen enkele manier. Wijzigen van het gereedschap kan leiden tot gevaarlijk Blootstelling aan laserstraling. •

Gebruik de laser niet in de buurt van kinderen en laat kinderen de laser niet bedienen.

Er kan ernstig oogletsel ontstaan.

Blootstelling aan de straal van een laser van klasse 2 wordt als veilig beschouwd voor maximaal 0,25 seconden. Ooglidreflexen bieden normaal gesproken voldoende bescherming.

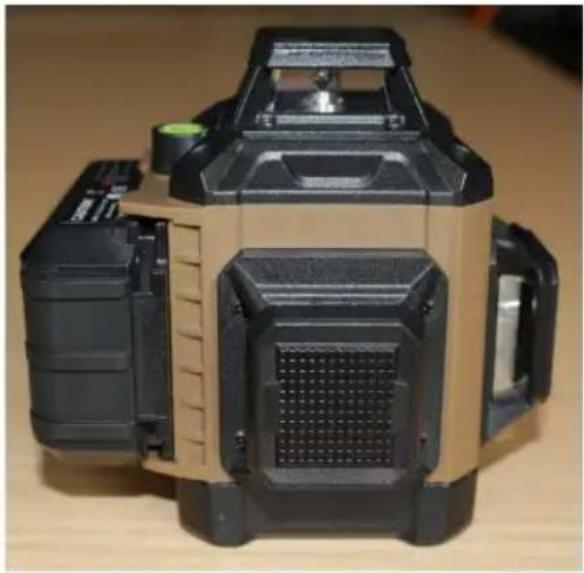

Functie

De CM03 kan drie 360° laserlijnen uitzenden, één horizontaal en twee verticaal.

De CM04 kan vier 360° laserlijnen uitzenden, twee horizontaal en twee verticaal.

Schuif de vergrendelingsschakelaar naar de ontgrendelde stand en de horizontale lijnen worden ingeschakeld. A Kort indrukken van H kan de horizontale laserlijn AAN/UIT zetten, en een korte druk op V kan de verticale laserlijn AAN/UIT zetten. (De horizontale en verticale laserlijnen kunnen (werk afzonderlijk en gelijktijdig.)

Wanneer het laserniveau in de zelfnivellerende modus staat, kan het binnen 3°±1° werken. Als de laser Het niveau is buiten het werkbereik, het apparaat zal snel knipperen en de laser zal piepen om alarm.

Pulsmodus

Een korte druk op "M" op het toetsenbord om de Pulse Mode te activeren. De stralen zullen dimmen en het kan met de laserontvanger in deze modus werken.

Handmatige modus

Druk lang op "M" om de handmatige modus in/uit te schakelen. Het laserniveau knippert niet en piept niet als het buiten het nivelleringsbereik ligt. In deze modus kan de klant de kantellijn hebben.

Helderheidsaanpassingsmodus

Houd de "H"-knop ingedrukt en alle stralen worden zwakker totdat de lijnen niet meer zichtbaar zijn.

Houd de "V"-knop ingedrukt en alle stralen worden feller totdat ze het felst zijn.

De bediening kan zowel in de zelfnivellerende modus als in de handmatige modus plaatsvinden.

Gebruikershandleiding, onderhoud en verzorging

• Het lasergereedschap is in de fabriek verzegeld en gekalibreerd voor de gespecificeerde nauwkeurigheid.
• Het wordt aanbevolen om vóór het eerste gebruik een nauwkeurigheidscontrole uit te voeren en periodiek controles tijdens toekomstig gebruik, met name voor nauwkeurige lay-outs.

Wanneer u het gereedschap niet gebruikt, schakelt u het UIT en plaatst u de pendelvergrendeling in de vergrendelde positie. •

In de handmatige modus is zelfnivellering UIT. De nauwkeurigheid van de straal is niet gegarandeerd om waterpas zijn.

• Sluit geen batterijpolen kort, laad geen alkalinebatterijen op en gooi ze niet weg.
  batterijen in een brand.

- Meng geen oude en nieuwe batterijen. Vervang ze in plaats daarvan allemaal tegelijk.

met nieuwe batterijen van hetzelfde merk en type. • Houd batterijen

buiten bereik van kinderen.

- Verwijder de batterijen als u het gereedschap gedurende enkele maanden niet zult gebruiken.

- Bewaar het lasergereedschap niet in direct zonlicht en stel het niet bloot aan hoge temperaturen.

De behuizing en sommige interne onderdelen zijn gemaakt van kunststof en kunnen bij hoge temperaturen vervormen.

temperaturen. • De

kunststof onderdelen aan de buitenkant kunnen worden gereinigd met een vochtige doek. Hoewel deze onderdelen zijn oplosmiddelbestendig, gebruik NOOIT oplosmiddelen. Gebruik een zachte, droge doek om te verwijderen vocht uit het gereedschap voor opslag. • Bewaar het

gereedschap in de koffer wanneer u het niet gebruikt. Als u het voor een langere tijd opbergt, verwijder dan batterijen opbergen om mogelijke schade te voorkomen. • Gooi dit product

niet weg met het huishoudelijk afval. • Gooi batterijen altijd weg volgens de

plaatselijke voorschriften. • Recycle ze in overeenstemming met

de plaatselijke voorschriften voor het inzamelen en afvoeren van

elektrisch en elektronisch afval volgens de WEEE-richtlijn.

Specifications

Lasergolflengte	520±10nm
Laserklasse	Klas 2
Lijnnauwkeurigheid	±3 mm/10 m
Werkbereik	30m
Werkbereik (met laserdetector)	50m
Nivelleerbereik	3°±1°
Tijd voor nivellering	3s
Li-ionbatterij	3,7V 5200mAh
Laderuitgang	5V1A
Werktijd	8u(3CM) / 6u(4CM)
Werktemperatuur	-10ÿ~40ÿ
Opslagtemperatuur	-20ÿ~60ÿ

OPMERKING:

- De klant is verantwoordelijk voor het juiste gebruik en onderhoud van het gereedschap. Bovendien is de klant volledig verantwoordelijk voor het periodiek controleren van de nauwkeurigheid van de laser en dus voor de kalibratie van het gereedschap.

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
