CM04 - Laserwasserwaage Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	CM04
Produkttyp	Kreuzlinienlaser
Anzahl der Laserlinien	4 Linien (2 horizontale, 2 vertikale) 360°
Laserklasse	Klasse 2 (≤ 1 mW @ 630-670 nm)
Genauigkeit	±3 mm / 10 m
Arbeitsbereich (ohne Detektor)	30 m
Arbeitsbereich (mit Detektor)	50 m
Selbstnivellierbereich	3° ± 1°
Nivellierzeit	3 Sekunden
Stromversorgung	Li-Ionen-Akku 3,7 V / 5200 mAh
Ladegerät	5 V / 1 A
Betriebsdauer	6 Stunden (CM04)
Betriebstemperatur	-10 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Betriebsmodi	Selbstnivellierend, manuell, gepulst, Helligkeitseinstellung
Abmessungen (ca.)	12 x 10 x 15 cm
Gewicht (ca.)	0,8 kg (mit Akku)
Gehäusematerial	Robustes Kunststoff
Pflege	Mit einem feuchten Tuch reinigen, ohne Lösungsmittel
Sicherheit	Nicht direkt in den Strahl schauen, falls mitgeliefert, Schutzbrille verwenden
Mitgeliefertes Zubehör	Ladegerät, Akku, Aufbewahrungstasche, Brille (je nach Kit)
Garantie	Technischer Support und elektronisches Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - CM04 Vevor

Wie aktiviere ich den Selbstnivelliermodus?

Schieben Sie den Verriegelungsschalter in die entriegelte Position. Die horizontalen Linien werden aktiviert. Verwenden Sie die Tasten H (horizontal) und V (vertikal), um jede Linie einzeln ein- oder auszuschalten.

Was bedeutet das schnelle Blinken des Lasers und der Piepton?

Dies zeigt an, dass der Laser außerhalb seines Selbstnivellierbereichs (3°±1°) liegt. Stellen Sie das Gerät auf eine ebenere Fläche oder verwenden Sie den manuellen Modus.

Wie verwende ich den gepulsten Modus?

Drücken Sie kurz die Taste M, um den gepulsten Modus zu aktivieren. Die Strahlen werden schwächer und können mit einem Laserempfänger für eine erweiterte Reichweite von bis zu 50 m verwendet werden.

Wie stelle ich die Helligkeit der Laserlinien ein?

Halten Sie die Taste H gedrückt, um die Helligkeit zu verringern, bis die Linien ausgeschaltet sind. Halten Sie die Taste V gedrückt, um die Helligkeit auf Maximum zu erhöhen.

Wie lange hält der Akku?

Der Li-Ionen-Akku 3,7 V / 5200 mAh bietet ca. 6 Stunden Dauerbetrieb für das Modell CM04. Die Ladezeit beträgt ca. 3 Stunden mit dem Ladegerät 5 V/1 A.

Wie reinige und pflege ich den Laser?

Verwenden Sie ein weiches, feuchtes Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals Lösungsmittel. Entfernen Sie Feuchtigkeit vor der Aufbewahrung. Lagern Sie in der mitgelieferten Tasche und entfernen Sie bei längerer Lagerung den Akku.

Kann ich diesen Laser im Freien verwenden?

Ja, aber die Sichtbarkeit der Linien nimmt bei direkter Sonneneinstrahlung ab. Verwenden Sie einen Laserempfänger für eine Reichweite von bis zu 50 m. Im Freien wird der gepulste Modus mit Empfänger empfohlen.

Was tun, wenn sich das Gerät nicht einschaltet?

Stellen Sie sicher, dass der Akku geladen und richtig eingesetzt ist. Vergewissern Sie sich, dass der Verriegelungsschalter in der entriegelten Position ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Vevor-Kundendienst.

Ist der Laser wasserdicht?

Der Laser ist nicht wasserdicht. Vermeiden Sie Kontakt mit Wasser und Feuchtigkeit. Bei Kontakt sofort abwischen und vor der Verwendung trocknen lassen.

Wo finde ich die Garantie und den technischen Support?

Besuchen Sie die Website www.vevor.com/support, um das elektronische Garantiezertifikat zu erhalten und den technischen Support per E-Mail zu kontaktieren: [e-mail].

BEDIENUNGSANLEITUNG CM04 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KREUZLINIENLASER

MODELL:CM03/04

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KREUZLINIENLASER

MODELL:CM03/04

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall. Um das Risiko von Verletzungen, Feuer oder Stromschlag zu verringern , befolgen Sie bitte die nachstehende Empfehlung.
	FCC-Erklärung: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:(1) Dieses Gerät darf keine schädliche Interferenzen, und (2) dieses Gerät muss alle Interferenzen akzeptieren empfangen werden, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können

Inhalt

• Sicherheit
• Produktübersicht
• Betriebsmodi und LED-Anzeigen
• Anwendungen
• Benutzerhandbuch, Wartung und Pflege
• Spezifikationen
• Garantie

Sicherheit

WARNUNG:

- Lesen Sie die Sicherheitshinweise und das Benutzerhandbuch sorgfältig durch, bevor Sie dieses Produkt. Alle Benutzer müssen diese Anweisungen vollständig verstehen und befolgen.

VORSICHT:

- Vermeiden Sie, Ihre Augen während des Produktbetriebs dem Laserstrahl auszusetzen. Eine längere Einwirkung eines Laserstrahls kann für Ihre Augen gefährlich sein.

VORSICHT:

- In einigen Laser-Werkzeugsätzen sind möglicherweise Brillen enthalten. Diese sind jedoch NICHT zertifizierte Schutzbrille. Diese Brille dient NUR zur Verstärkung der Strahlstärke Sichtbarkeit in helleren Umgebungen oder in größerer Entfernung von einer Laserquelle.

WARNUNG:

• Die folgenden Etiketten/Druckmuster werden auf dem Produkt angebracht, um über die Laser Klasse für Ihren Komfort und Ihre Sicherheit.

- Blicken Sie nicht direkt in den Strahl, betrachten Sie ihn nicht mit optischen Instrumenten und richten Sie den Laser auf Augenhöhe.

- Zerlegen Sie das Laserwerkzeug nicht. Es sind keine vom Benutzer zu wartenden Teile darin. Modifizieren Sie den Laser in keiner Weise. Das Modifizieren des Werkzeugs kann zu gefährlichen Belastung durch Laserstrahlung.

Betreiben Sie den Laser nicht in der Nähe von Kindern und lassen Sie Kinder den Laser nicht bedienen. Es kann zu schweren Augenverletzungen kommen.

Eine Exposition gegenüber dem Strahl eines Lasers der Klasse 2 gilt als ungefährlich für maximal 0.25 Sekunden. Normalerweise bieten die Lidreflexe ausreichenden Schutz.

Funktion

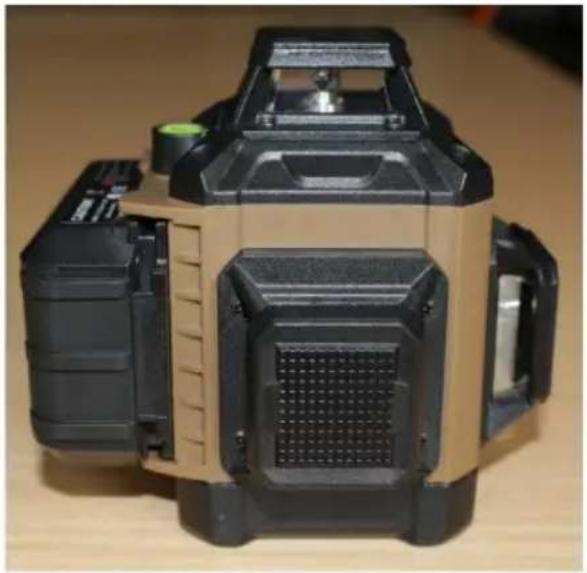

CM03 kann drei 360°-Laserlinien aussenden, eine horizontale und zwei vertikale. CM04 kann vier 360°-Laserlinien aussenden, zwei horizontale und zwei vertikale.

Selbstnivellierungsmodus

Schieben Sie den Sperrschalter in die entriegelte Position und schalten Sie die horizontalen Linien ein. Durch kurzes Drücken von H kann die horizontale Laserlinie ein- und ausgeschaltet werden, durch schnelles Drücken von V schalten Sie die vertikale Laserlinie ein/aus. (Die horizontalen und vertikalen Laserlinien können einzeln und gleichzeitig arbeiten.)

Wenn der Laser im Selbstnivellierungsmodus ist, kann er innerhalb von 3^ ± 1^ arbeiten. Wenn der Laser Der Pegel liegt außerhalb des Arbeitsbereichs. Das Gerät blinkt schnell und das Lasertool piept, um Alarm.

Pulsmodus

Durch kurzes Drücken der Taste „M“ auf der Tastatur wird der Pulsmodus aktiviert. Die Strahlen leuchten gedimmt und es kann in diesem Modus mit dem Laserempfänger gearbeitet werden.

Manueller Modus

Drücken Sie lange auf „M“, um den manuellen Modus ein-/auszuschalten. Die Laserebene blinkt oder piept nicht wenn es außerhalb des Nivellierungsbereichs liegt. In diesem Modus kann der Kunde die Neigungslinie haben.

Helligkeitsanpassungsmodus

Halten Sie die Taste „H“ gedrückt und alle Strahlen werden dunkler, bis die Linien nicht mehr zu sehen sind.

Halten Sie die Taste „V“ gedrückt und alle Strahlen werden heller, bis sie am hellsten sind.

Der Betrieb kann sowohl im Selbstnivellierungsmodus als auch im manuellen Modus erfolgen.

Benutzerhandbuch, Wartung und Pflege

- Das Laserwerkzeug wird im Werk versiegelt und auf die angegebene Genauigkeit kalibriert. • Es wird empfohlen, vor dem ersten Gebrauch und in regelmäßigen Abständen eine Genauigkeitsprüfung durchzuführen.

Kontrollen bei zukünftiger Verwendung, insbesondere für präzise Layouts. • Wenn

Sie das Werkzeug nicht verwenden, schalten Sie es bitte AUS und stellen Sie die Pendelsperre in seine verriegelte Position.

Im manuellen Modus ist die Selbstnivellierung ausgeschaltet. Die Genauigkeit des Strahls ist nicht gewährleistet

auf gleicher Höhe sein.

- Schließen Sie keine Batteriepole kurz, laden Sie keine Alkalibatterien auf und entsorgen Sie sie nicht Batterien nicht ins Feuer werfen.

- Mischen Sie nicht alte und neue Batterien. Tauschen Sie stattdessen alle gleichzeitig aus durch neue Batterien der gleichen Marke und des gleichen Typs.

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

- Nehmen Sie die Batterien heraus, wenn Sie das Werkzeug mehrere Monate lang nicht verwenden.

- Lagern Sie das Laserwerkzeug nicht in direktem Sonnenlicht und setzen Sie es keinen hohen Temperaturen aus.

Das Gehäuse und einige Innenteile bestehen aus Kunststoff und können sich bei hohen

Temperaturen. •

Äußere Kunststoffteile können mit einem feuchten Tuch gereinigt werden. Obwohl diese Teile

sind lösungsmittelbeständig, verwenden Sie NIEMALS Lösungsmittel. Entfernen Sie die

Feuchtigkeit aus dem Werkzeug entfernen, bevor Sie es

lagern. • Bewahren Sie das Werkzeug bei Nichtgebrauch in seinem Etui auf. Wenn Sie es für längere Zeit lagern, entfernen Sie

Batterien vor der Lagerung, um mögliche Schäden zu vermeiden. • Entsorgen

Sie dieses Produkt nicht im Hausmüll. • Entsorgen Sie Batterien immer gemäß den

örtlichen Vorschriften. • Bitte recyclen Sie gemäß den örtlichen

Bestimmungen zur Sammlung und Entsorgung von

Elektro- und Elektronik-Altgeräte gemäß der WEEE-Richtlinie.

Technische Daten

Laserwellenlänge	520 ± 10 nm
Laserklasse	Klasse 2
Liniengenauigkeit	±3 mm/10 m
Arbeitsbereich	30 Min.
Arbeitsbereich (mit Laserdetektor)	50 m
Nivellierbereich	3°±1°
Nivellierungszeit	3s
Lithium-Ionen-Akku	3,7 V 5200 mAh
Ladegerätausgang	5V1A
Arbeitszeit	8h (3CM) / 6h (4CM)
Arbeitstemperatur	-10ÿ~40ÿ
Lagertemperatur	-20ÿ~60ÿ

NOTIZ:

- Der Kunde ist für den richtigen Einsatz und die Pflege des Werkzeugs verantwortlich. Darüber hinaus ist der Kunde vollständig verantwortlich für die regelmäßige Überprüfung der Genauigkeit des Lasers und damit für die Kalibrierung des Werkzeugs.
