CM03 - Laserwasserwaage Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Kreuzlinienlaser
Marke	Vevor
Modell	CM03
Laserklasse	Klasse 2
Wellenlänge	520 ± 10 nm
Linienpräzision	± 3 mm / 10 m
Arbeitsbereich (ohne Detektor)	30 m
Arbeitsbereich (mit Detektor)	50 m
Selbstnivellierbereich	3° ± 1°
Nivellierzeit	3 s
Stromversorgung	Li-Ionen-Akku 3,7 V / 5200 mAh
Ladegerät	5 V / 1 A
Betriebsdauer	8 Stunden (CM03)
Betriebstemperatur	-10 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Hauptfunktionen	Selbstnivellierend (3°±1°), manueller Modus, Pulsmodus (~ Empfänger), Helligkeitseinstellung
Wartung und Reinigung	Äußere Teile mit einem feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht direkt in den Strahl blicken; nicht mit optischen Instrumenten verwenden
Ersatzteile und Reparaturmöglichkeit	Keine vom Benutzer reparierbaren Teile; Akkus austauschbar
Garantie	Elektronisches Garantiezertifikat auf www.vevor.com/support einsehen

Häufig gestellte Fragen - CM03 Vevor

Wie schalte ich das Lasernivelliergerät ein?

Schieben Sie den Verriegelungsschalter in die entriegelte Position. Die horizontalen Linien werden aktiviert. Verwenden Sie die Tasten H und V, um die Linien ein-/auszuschalten.

Was tun, wenn der Laser blinkt und piept?

Das bedeutet, dass sich das Gerät außerhalb des Selbstnivellierbereichs (3°±1°) befindet. Stellen Sie es auf eine ebenere Fläche oder verwenden Sie den manuellen Modus, indem Sie die Taste M gedrückt halten.

Wie verwende ich den Pulsmodus?

Drücken Sie kurz die Taste M, um den Pulsmodus zu aktivieren. Die Strahlen werden schwächer, sodass Sie mit einem Laserempfänger arbeiten können.

Wie stelle ich die Helligkeit der Linien ein?

Halten Sie die Taste H gedrückt, um die Helligkeit zu verringern, oder die Taste V gedrückt, um sie zu erhöhen. Dies funktioniert im selbstnivellierenden und manuellen Modus.

Welchen Akkutyp verwendet das Gerät?

Das Gerät ist mit einem wiederaufladbaren Li-Ionen-Akku 3,7 V / 5200 mAh ausgestattet. Es wird über ein Ladegerät 5 V / 1 A aufgeladen.

Wie reinige ich das Lasernivelliergerät?

Verwenden Sie ein weiches, feuchtes Tuch, um die äußeren Kunststoffteile zu reinigen. Verwenden Sie niemals Lösungsmittel.

Kann ich den Laser im Freien verwenden?

Ja, aber die Sichtbarkeit des Strahls nimmt bei hellem Licht ab. Verwenden Sie einen Laserempfänger für eine Reichweite von bis zu 50 m.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie, ob der Akku geladen und der Verriegelungsschalter entriegelt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie erhalte ich eine Kopie der Bedienungsanleitung?

Sie können die Anleitung kostenlos im PDF-Format von der Website notice-facile.com herunterladen oder den Vevor-Support kontaktieren.

Wie lange hält der Akku?

Die Betriebsdauer beträgt ca. 8 Stunden für das Modell CM03 bei kontinuierlicher Nutzung. Sie kann je nach Helligkeitseinstellung variieren.

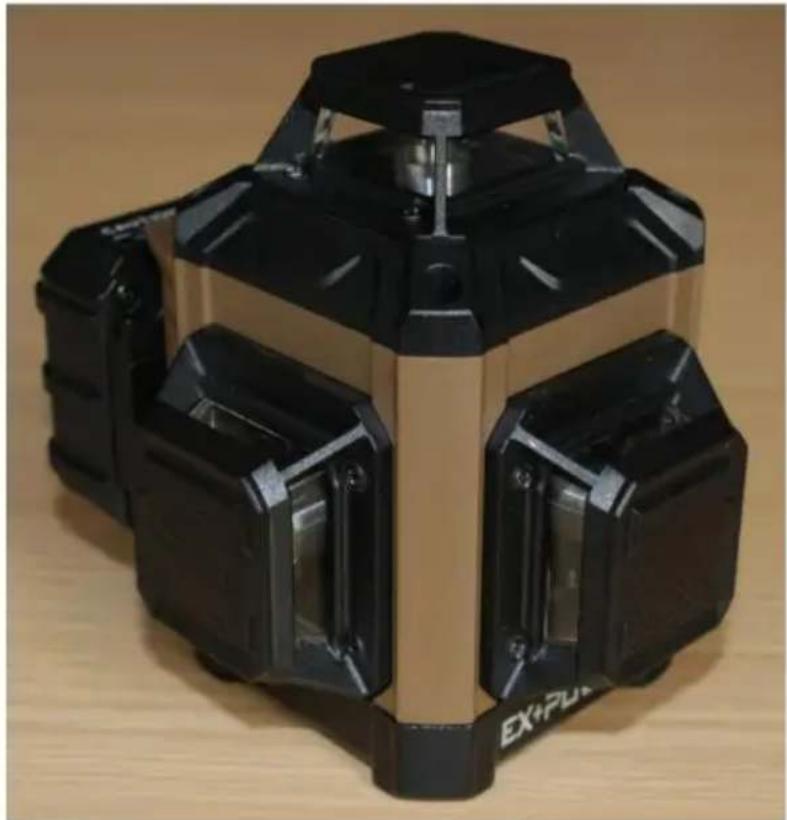

BEDIENUNGSANLEITUNG CM03 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KREUZLINIENLASER

MODELL:CM03/04

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KREUZLINIENLASER

MODELL:CM03/04

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall. Um das Risiko von Verletzungen, Feuer oder Stromschlag zu verringern , befolgen Sie bitte die nachstehende Empfehlung.
	FCC-Erklärung: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:(1) Dieses Gerät darf keine schädliche Interferenzen, und (2) dieses Gerät muss alle Interferenzen akzeptieren empfangen werden, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können

Inhalt

• Sicherheit
• Produktübersicht
• Betriebsmodi und LED-Anzeigen
• Anwendungen
• Benutzerhandbuch, Wartung und Pflege
• Spezifikationen
• Garantie

Sicherheit

WARNUNG:

- Lesen Sie die Sicherheitshinweise und das Benutzerhandbuch sorgfältig durch, bevor Sie dieses Produkt. Alle Benutzer müssen diese Anweisungen vollständig verstehen und befolgen.

VORSICHT:

- Vermeiden Sie, Ihre Augen während des Produktbetriebs dem Laserstrahl auszusetzen. Eine längere Einwirkung eines Laserstrahls kann für Ihre Augen gefährlich sein.

VORSICHT:

- In einigen Laser-Werkzeugsätzen sind möglicherweise Brillen enthalten. Diese sind jedoch NICHT zertifizierte Schutzbrille. Diese Brille dient NUR zur Verstärkung der Strahlstärke Sichtbarkeit in helleren Umgebungen oder in größerer Entfernung von einer Laserquelle.

WARNUNG:

• Die folgenden Etiketten/Druckmuster werden auf dem Produkt angebracht, um über die Laser Klasse für Ihren Komfort und Ihre Sicherheit.

- Blicken Sie nicht direkt in den Strahl, betrachten Sie ihn nicht mit optischen Instrumenten und richten Sie den Laser auf Augenhöhe.

- Zerlegen Sie das Laserwerkzeug nicht. Es sind keine vom Benutzer zu wartenden Teile darin. Modifizieren Sie den Laser in keiner Weise. Das Modifizieren des Werkzeugs kann zu gefährlichen Belastung durch Laserstrahlung.

Betreiben Sie den Laser nicht in der Nähe von Kindern und lassen Sie Kinder den Laser nicht bedienen. Es kann zu schweren Augenverletzungen kommen.

Eine Exposition gegenüber dem Strahl eines Lasers der Klasse 2 gilt als ungefährlich für maximal 0.25 Sekunden. Normalerweise bieten die Lidreflexe ausreichenden Schutz.

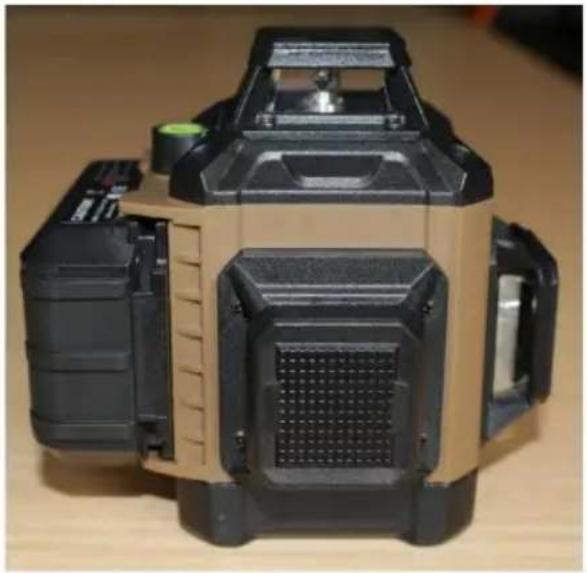

Funktion

CM03 kann drei 360°-Laserlinien aussenden, eine horizontale und zwei vertikale. CM04 kann vier 360°-Laserlinien aussenden, zwei horizontale und zwei vertikale.

Selbstnivellierungsmodus

Schieben Sie den Sperrschalter in die entriegelte Position und schalten Sie die horizontalen Linien ein. Durch kurzes Drücken von H kann die horizontale Laserlinie ein- und ausgeschaltet werden, durch schnelles Drücken von V schalten Sie die vertikale Laserlinie ein/aus. (Die horizontalen und vertikalen Laserlinien können einzeln und gleichzeitig arbeiten.)

Wenn der Laser im Selbstnivellierungsmodus ist, kann er innerhalb von 3^ ± 1^ arbeiten. Wenn der Laser Der Pegel liegt außerhalb des Arbeitsbereichs. Das Gerät blinkt schnell und das Lasertool piept, um Alarm.

Pulsmodus

Durch kurzes Drücken der Taste „M“ auf der Tastatur wird der Pulsmodus aktiviert. Die Strahlen leuchten gedimmt und es kann in diesem Modus mit dem Laserempfänger gearbeitet werden.

Manueller Modus

Drücken Sie lange auf „M“, um den manuellen Modus ein-/auszuschalten. Die Laserebene blinkt oder piept nicht wenn es außerhalb des Nivellierungsbereichs liegt. In diesem Modus kann der Kunde die Neigungslinie haben.

Helligkeitsanpassungsmodus

Halten Sie die Taste „H“ gedrückt und alle Strahlen werden dunkler, bis die Linien nicht mehr zu sehen sind.

Halten Sie die Taste „V“ gedrückt und alle Strahlen werden heller, bis sie am hellsten sind.

Der Betrieb kann sowohl im Selbstnivellierungsmodus als auch im manuellen Modus erfolgen.

Benutzerhandbuch, Wartung und Pflege

- Das Laserwerkzeug wird im Werk versiegelt und auf die angegebene Genauigkeit kalibriert. • Es wird empfohlen, vor dem ersten Gebrauch und in regelmäßigen Abständen eine Genauigkeitsprüfung durchzuführen.

Kontrollen bei zukünftiger Verwendung, insbesondere für präzise Layouts. • Wenn

Sie das Werkzeug nicht verwenden, schalten Sie es bitte AUS und stellen Sie die Pendelsperre in seine verriegelte Position.

Im manuellen Modus ist die Selbstnivellierung ausgeschaltet. Die Genauigkeit des Strahls ist nicht gewährleistet

auf gleicher Höhe sein.

- Schließen Sie keine Batteriepole kurz, laden Sie keine Alkalibatterien auf und entsorgen Sie sie nicht Batterien nicht ins Feuer werfen.

- Mischen Sie nicht alte und neue Batterien. Tauschen Sie stattdessen alle gleichzeitig aus durch neue Batterien der gleichen Marke und des gleichen Typs.

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

- Nehmen Sie die Batterien heraus, wenn Sie das Werkzeug mehrere Monate lang nicht verwenden.

- Lagern Sie das Laserwerkzeug nicht in direktem Sonnenlicht und setzen Sie es keinen hohen Temperaturen aus.

Das Gehäuse und einige Innenteile bestehen aus Kunststoff und können sich bei hohen

Temperaturen. •

Äußere Kunststoffteile können mit einem feuchten Tuch gereinigt werden. Obwohl diese Teile

sind lösungsmittelbeständig, verwenden Sie NIEMALS Lösungsmittel. Entfernen Sie die

Feuchtigkeit aus dem Werkzeug entfernen, bevor Sie es

lagern. • Bewahren Sie das Werkzeug bei Nichtgebrauch in seinem Etui auf. Wenn Sie es für längere Zeit lagern, entfernen Sie

Batterien vor der Lagerung, um mögliche Schäden zu vermeiden. • Entsorgen

Sie dieses Produkt nicht im Hausmüll. • Entsorgen Sie Batterien immer gemäß den

örtlichen Vorschriften. • Bitte recyclen Sie gemäß den örtlichen

Bestimmungen zur Sammlung und Entsorgung von

Elektro- und Elektronik-Altgeräte gemäß der WEEE-Richtlinie.

Technische Daten

Laserwellenlänge	520 ± 10 nm
Laserklasse	Klasse 2
Liniengenauigkeit	±3 mm/10 m
Arbeitsbereich	30 Min.
Arbeitsbereich (mit Laserdetektor)	50 m
Nivellierbereich	3°±1°
Nivellierungszeit	3s
Lithium-Ionen-Akku	3,7 V 5200 mAh
Ladegerätausgang	5V1A
Arbeitszeit	8h (3CM) / 6h (4CM)
Arbeitstemperatur	-10ÿ~40ÿ
Lagertemperatur	-20ÿ~60ÿ

NOTIZ:

- Der Kunde ist für den richtigen Einsatz und die Pflege des Werkzeugs verantwortlich. Darüber hinaus ist der Kunde vollständig verantwortlich für die regelmäßige Überprüfung der Genauigkeit des Lasers und damit für die Kalibrierung des Werkzeugs.
