504BS - Laserwasserwaage Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Stativ für Lasernivelliergerät
Marke	Vevor
Modell	504BS
Verstellbare Höhe	69,5 cm bis 97 cm (27,36 bis 38,18 Zoll)
Maximale Last	5,4 kg (12 lb)
Befestigungsgewinde	1/4"-20
Stromversorgung	Keine (manuell)
Hauptfunktionen	Verstellbare Halterung für Lasernivelliergerät, integrierte Libelle, Höhen- und Winkelverstellung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine aggressiven Chemikalien verwenden.
Sicherheit	Auf einer stabilen, ebenen Fläche verwenden. Nicht überlasten. Kinder beaufsichtigen. Regelmäßig die Stabilität prüfen.
Ersatzteile und Reparierbarkeit	Befestigungsschrauben, Griffe, Clips. Wenden Sie sich für Ersatzteile an den Vevor-Support.
Allgemeine Informationen	Metallstativ, verstellbare Beine mit Clips, Klemmhebel für den Montagetisch.

Häufig gestellte Fragen - 504BS Vevor

Wie montiere ich ein Lasernivelliergerät auf dem Stativ 504BS?

Verwenden Sie die 1/4"-20-Befestigungsschraube, um das Lasernivelliergerät auf dem Montagetisch zu befestigen. Schrauben Sie das Instrument fest auf den Tisch.

Wie stelle ich die Höhe des Stativs ein?

Entriegeln Sie den Knopf B, drehen Sie den Griff B im Uhrzeigersinn, um den Montagetisch anzuheben, bis zu einer maximalen Höhe von etwa 10,9 Zoll. Verriegeln Sie dann den Knopf B.

Wie stelle ich den Winkel des Montagetisches ein?

Drücken Sie den Griff A nach oben, um den Montagetisch zu neigen. Stellen Sie den gewünschten Winkel ein und ziehen Sie dann den Knopf A fest, um die Position zu arretieren.

Wie fahre ich die Beine des Stativs aus?

Öffnen Sie die Clips B und C an den Beinen, fahren Sie die Abschnitte auf die gewünschte Länge aus. Verriegeln Sie die Clips nach der Einstellung.

Wie nivelliere ich das Stativ?

Verwenden Sie die integrierte Libelle. Wenn die Blase nicht zentriert ist, passen Sie die Länge der Beine einzeln an, bis eine perfekte Nivellierung erreicht ist.

Wie hoch ist die maximale Tragfähigkeit des Stativs?

Die maximale Tragfähigkeit beträgt 12 lb (5,4 kg). Überschreiten Sie diese Grenze nicht, um Kippgefahr zu vermeiden.

Kann ich dieses Stativ im Freien verwenden?

Ja, aber stellen Sie sicher, dass es auf einer stabilen, ebenen Fläche steht. Vermeiden Sie lockeren oder geneigten Untergrund. Das Stativ ist nicht für extreme Wetterbedingungen ausgelegt.

Wie pflege ich das Stativ?

Reinigen Sie es regelmäßig mit einem trockenen Tuch. Schmieren Sie keine Mechanismen. Lagern Sie es an einem trockenen Ort, um Rost zu vermeiden.

Wird das Stativ mit einem Lasernivelliergerät geliefert?

Nein, das Stativ wird allein verkauft. Es ist mit den meisten Lasernivelliergeräten mit 1/4"-20-Gewinde kompatibel.

Wie kontaktiere ich den Vevor-Techniksupport?

Besuchen Sie die Website www.vevor.com/support für technische Hilfe und um Ihr elektronisches Garantiezertifikat herunterzuladen.

BEDIENUNGSANLEITUNG 504BS Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

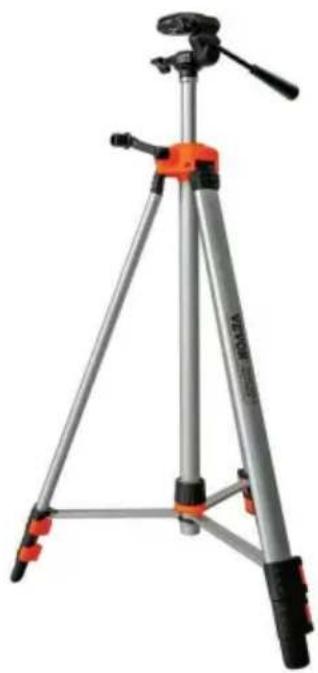

Laser-Wasserwaage-Stativ

MODELL:504BS

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Laser-Wasserwaage-Stativ

MODELL:504BS

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Das Laser-Nivellierstativ sollte auf einer stabilen Oberfläche montiert werden. Nicht Überlast.
2. Die Installation sollte von einem Erwachsenen durchgeführt werden, und Kinder sollten nicht verwenden es ohne Aufsicht.
3. Überprüfen Sie regelmäßig die Stabilität und Sicherheit des Kleiderbügels und verwenden Sie ihn nicht mehr. sofort, wenn ein Schaden vorliegt oder ein Problem vermutet wird.
4. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Stativ für Laser-Wasserwaage.

Umkippgefahr

- Ein Kind oder Erwachsener kann das Laser-Nivellierstativ umkippen und dabei getötet oder schwer verletzt werden. verletzt.

Es kann zu schweren Verletzungen bei Kindern und Erwachsenen kommen, wenn diese nicht vorher gesichert werden. Installation.

- Kinder sollten zu keinem Zeitpunkt mit dem Laser-Nivellierstativ oder in seiner Nähe spielen Zeit.

PARAMETERLISTE

Modell	504BS
Höhenverstellung der AufstellflächeBereich (Zoll)	27,36-38,18
Thread installieren	1/4"-20 Schraube
Maximale Tragkraft (lbs)	12

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses Laser-Nivellierstativ entschieden haben. Bitte lesen Sie Lesen Sie alle Anweisungen, bevor Sie es verwenden. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse.

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild gibt in der Bedienungsanleitung, siehe das physische Objekt

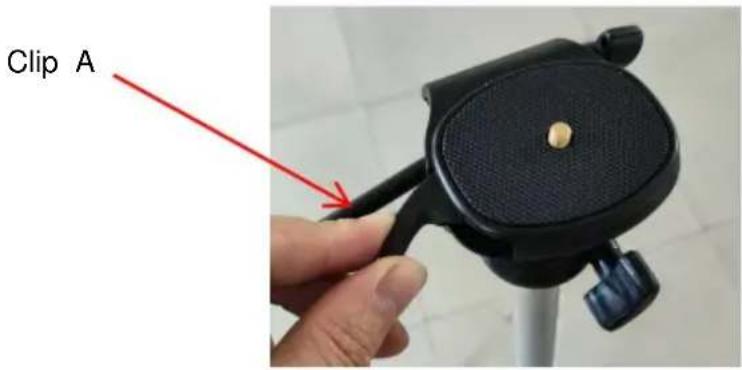

1. Öffnen Sie den Clip A, um den Montagetisch zu entfernen. (Abb. 1)

Abb.1

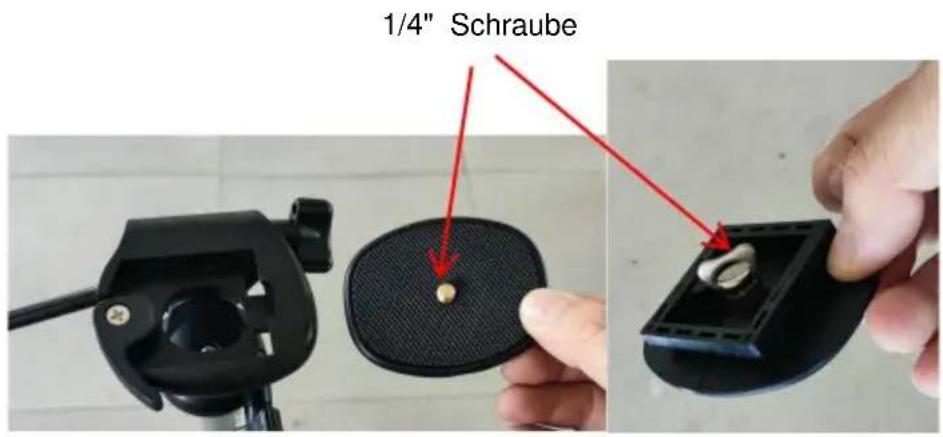

1. Das Instrument wird mit einer 1/4-Zoll-Schraube auf dem Montagetisch befestigt. (Abb.

2-3)

Abb.2
Abb. 3

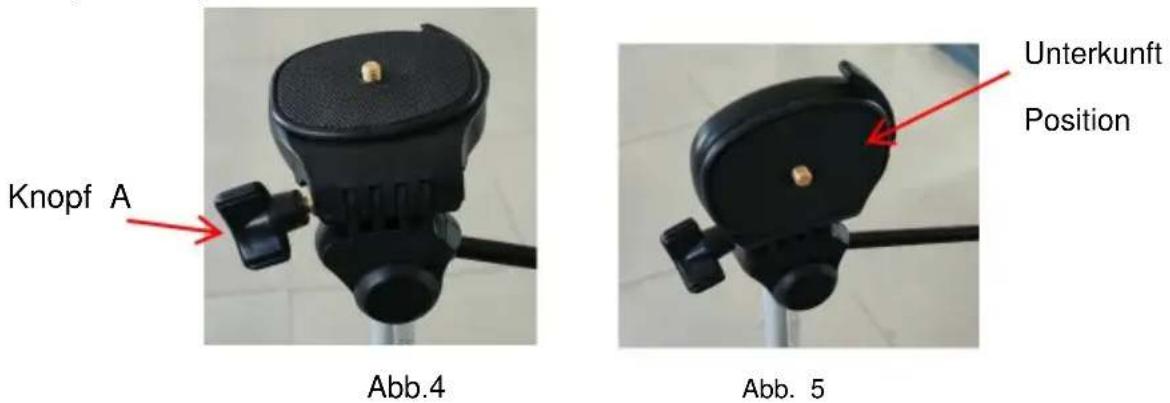

1. Nach dem Drehen des Knopfes A im Uhrzeigersinn kann der Montagetisch umgedreht werde Position. (Abb. 4-5)

HINWEIS: Der Knopf A muss nach dem Einstellen der Position des Montagetisch.

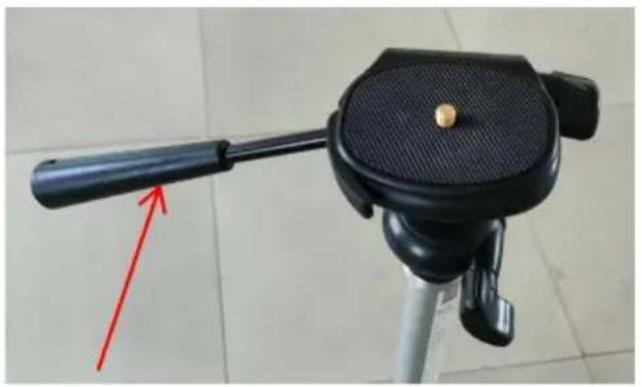

1. Drücken Sie den Griff A nach oben, um den Winkel der Halterung einzustellen Tabelle. (Abb. 6-7)

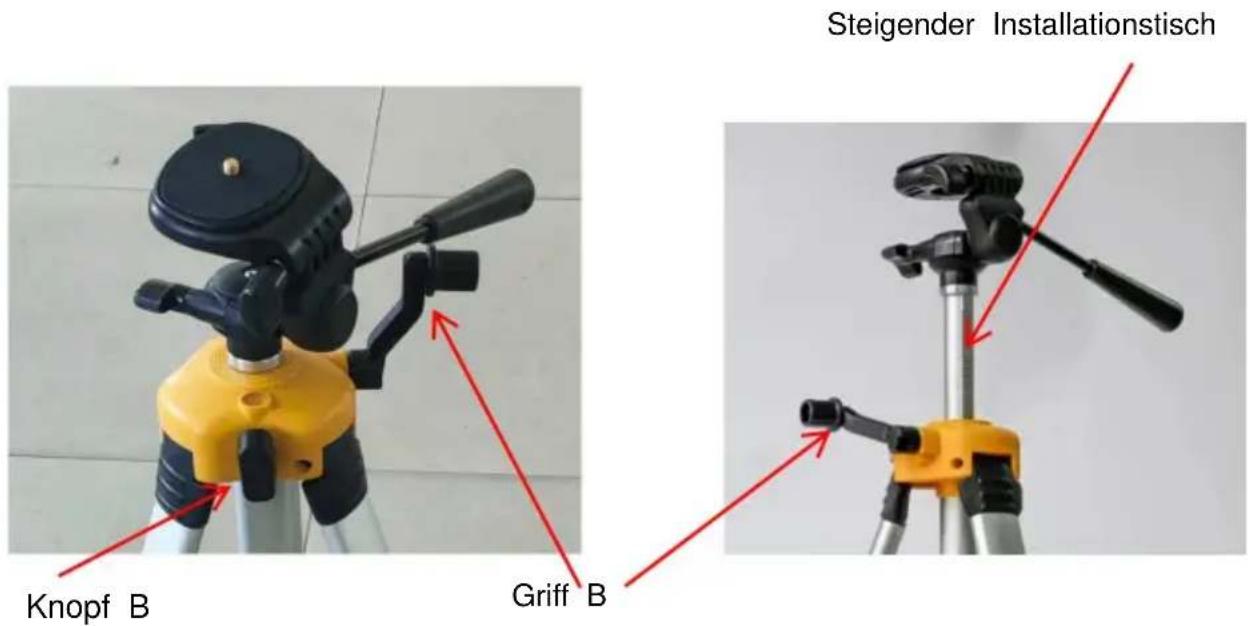

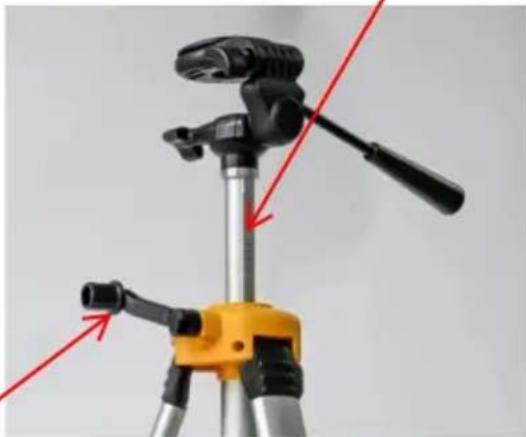

1. Drehen Sie zuerst den Knopf B und dann den Griff B im Uhrzeigersinn, um den Höhe des Montagetisches mit einer maximalen Steigung von ca. 10,9 Zoll. (Abb. 8-9)

Abb. 8
Abb.9

HINWEIS: Knopf B muss nach dem Einstellen der Position des Montagetisch.

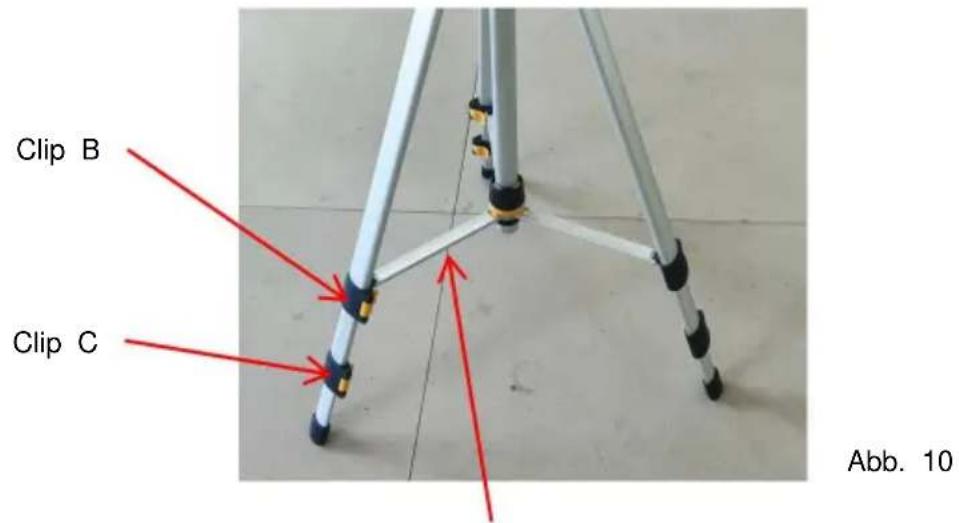

1. Nach dem Öffnen der Clips B und C kann das Stativ verlängert werden.

Länge. (Abb. 10)

HINWEIS: Halten Sie die Stange horizontal, wenn Sie

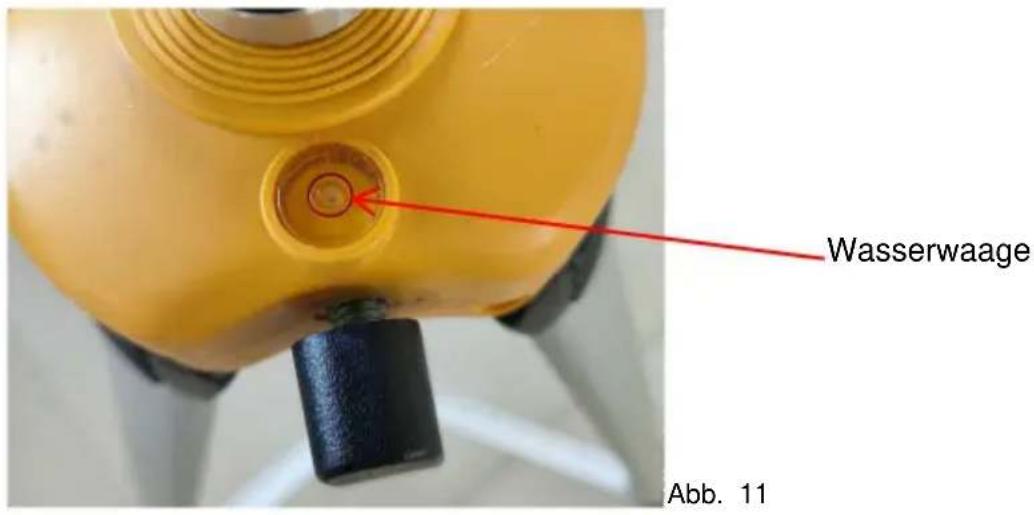

8.Wenn sich die Wasserwaage nicht in der Mitte befindet, passen Sie bitte die Länge des Stativbeins entsprechend an. (Abb. 11)

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
