YAM0186 - Laserwasserwaage Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Linienlaser-Empfänger
Modell	YAM0186
Marke	Vevor
Abmessungen (ca.)	150 x 70 x 30 mm
Gewicht (ca.)	200 g
Stromversorgung	2 AA-Batterien (nicht im Lieferumfang)
Batterielebensdauer	Ca. 20 Stunden bei Dauerbetrieb
Bildschirm	LCD mit Hintergrundbeleuchtung
Erkennungsgenauigkeit	Hohe und niedrige Genauigkeit (wählbar)
Lautstärke	Laut, leise, stumm (einstellbar)
Reichweite	Bis zu 100 m mit Laserquelle
Empfangswinkel	40° von links nach rechts
Automatische Abschaltung	Nach 10 Minuten ohne Erkennung
Montage	Klemme für Messstab oder Pfosten
Integrierte Wasserwaage	Ja, zur horizontalen Ausrichtung
Pflege	Reinigung mit einem weichen, trockenen Tuch
Sicherheit	Konform mit FCC Teil 15; enthält keinen Laser
Ersatzteile	Nicht im Lieferumfang; wenden Sie sich an den Support
Reparierbarkeit	Nur durch den Hersteller reparierbar
Garantie	Elektronische Garantie auf www.vevor.com/support
Enthaltenes Zubehör	Montageklemme, Bedienungsanleitung

Häufig gestellte Fragen - YAM0186 Vevor

Wie schalte ich den Vevor YAM0186 Empfänger ein?

Drücken Sie die Ein-/Aus-Taste (Power-Symbol), um das Gerät einzuschalten. Das LCD-Display zeigt kurzzeitig alle Symbole an. Zum Ausschalten drücken Sie erneut dieselbe Taste.

Wie stelle ich die Erkennungsgenauigkeit ein?

Drücken Sie bei eingeschaltetem Gerät die Taste für hohe/niedrige Genauigkeit, um zwischen den Einstellungen HOCH und NIEDRIG umzuschalten. Die Standardeinstellung ist HOCH. Verwenden Sie die Einstellung NIEDRIG bei Vibrationen oder auf große Entfernungen.

Wie stelle ich die Lautstärke ein?

Drücken Sie die Lautsprechern-Taste, um zwischen den Modi LAUT, LEISE und STUMM umzuschalten. Die Standardeinstellung ist LAUT.

Wie aktiviere ich die Hintergrundbeleuchtung des LCD-Bildschirms?

Drücken Sie die Taste für Beleuchtung EIN/AUS, um die Hintergrundbeleuchtung des LCD-Bildschirms ein- oder auszuschalten. Nützlich bei schlechten Lichtverhältnissen.

Was tun, wenn der Empfänger den Laserstrahl nicht erkennt?

Stellen Sie sicher, dass das Laser-Empfangsfenster auf die Laserquelle ausgerichtet ist (innerhalb eines Winkels von 40°). Überprüfen Sie, ob die Batterien richtig eingelegt und ausreichend geladen sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Wie interpretiere ich die Tonsignale und die Anzeige?

Ein schneller Piepton zeigt an, dass der Detektor nach unten bewegt werden muss. Ein langsamer Piepton zeigt an, dass er nach oben bewegt werden muss. Ein Dauerton bedeutet, dass der Strahl auf die Referenz ausgerichtet ist. Das LCD-Display zeigt auch Richtungspfeile an.

Wie montiere ich den Empfänger an einem Messstab?

Befestigen Sie die mitgelieferte Klemme mit dem Ausrichtungsloch am Detektor und ziehen Sie die Schraube fest. Lösen Sie dann den Klemmknopf der Klemme, setzen Sie sie auf den Stab und ziehen Sie sie wieder fest. Zum Einstellen der Höhe lösen Sie den Knopf und positionieren neu.

Wie lange hält die Batterie und wie kann ich Batterien sparen?

Die Betriebsdauer hängt von den Batterien ab. Das Gerät schaltet sich nach 10 Minuten ohne Strahlerkennung automatisch aus, um Energie zu sparen. Verwenden Sie Batterien desselben Typs und derselben Kapazität.

Welche wichtigen Sicherheitshinweise gibt es?

Auch wenn dieser Empfänger keinen Laser enthält, vermeiden Sie es, Ihre Augen dem von der Quelle ausgesendeten Laserstrahl auszusetzen. Tragen Sie gegebenenfalls Schutzbrillen. Lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch.

Wie reinige und pflege ich den Empfänger?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Chemikalien. Bewahren Sie es an einem trockenen, staubfreien Ort auf.

BEDIENUNGSANLEITUNG YAM0186 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

LINIENLICHTEMPFÄNGER

MODELL:YAM0186

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

LINIENLICHTEMPFÄNGER

MODELL:YAM0186

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte die nachstehende Empfehlung.
	FCC-Erklärung: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:(1) Dieses Gerät darf keine schädliche Interferenzen, und (2) dieses Gerät muss alle Interferenzen akzeptieren empfangen werden, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

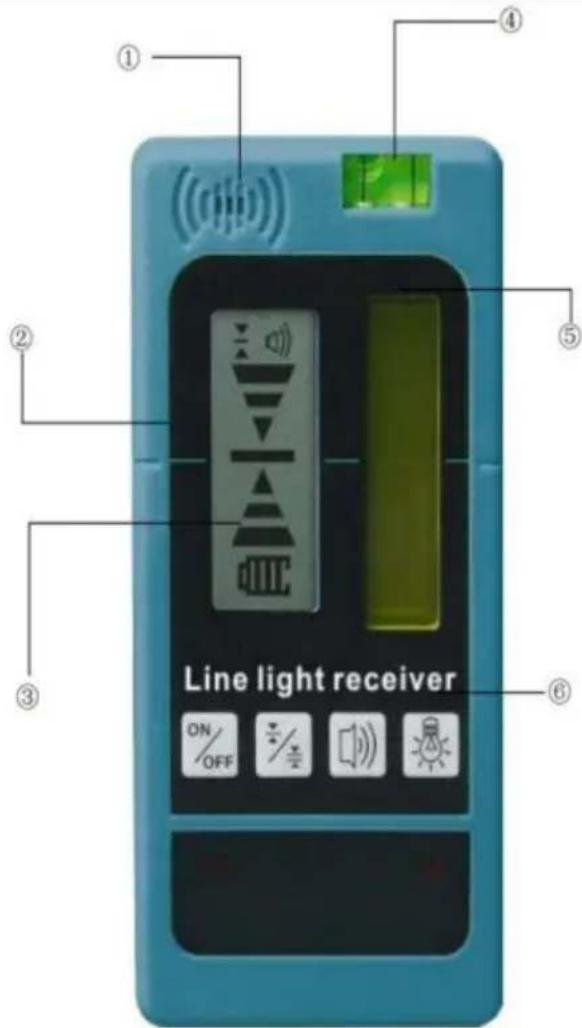

1. Lautsprecher
2. Vordere Bezugslinie
3. LCD-Display vorne
4. Luftblasenfläschchen 10. Gewindehalterung

5. Laserempfangsfenster 6. Tastenfeld

6. Hintere Bezugslinie

7. Ausrichtungsloch
8. LCD-Display auf der Rückseite
9. Batteriefach

Tastatur- und LCD-Symbole

Tastenfeld

Ein-/Aus-Taste

Hohe / niedrige Genauigkeitstaste

Lautsprecherlautstärketaste

Beleuchtung EIN / AUS Taste

LCD-Symbole

Laser-Erkennungspunkt höher als Laserstrahl. Bewegen Sie den Detektor die

Angezeigte Richtung (nach unten)

Lasererkennung - Bezugspunkt niedriger als Laserstrahl. Bewegen Sie den Detektor

Angezeigte Richtung (Nach oben)

Laser erkannt – Bezugspunkt in Linie mit Laserstrahl

Summerlautstärke - laut / leise / stumm

Niedrige Genauigkeitseinstellung

Hohe Genauigkeitseinstellung

Batteriestromversorgung - durchgehend Ungefähre Batterielebensdauer wie angegeben

Batteriestand blinkt Batterien müssen gewechselt werden

Einsetzen/Entfernen der Batterie

Detektor

Öffnen Sie das Batteriefach, indem Sie die Batterieabdeckung aufklappen.

Einlegen/Entfernen der Batterien. Achten Sie beim Einlegen in die Lasereinheit auf die richtige Ausrichtung der Batterien.

Schließen und verriegeln Sie die Abdeckung des Batteriefachs sorgfältig.

WARNUNG:

Achten Sie genau auf die Markierungen der Batteriehalter (+) und (-), um die richtige Batterie zu gewährleisten.

Einsetzen. Batterien müssen vom gleichen Typ und mit gleicher Kapazität sein. Verwenden Sie keine Kombination

von Batterien mit unterschiedlicher Restkapazität

Aufstellen

Der Detektor kann in der Hand verwendet oder mit einer Klemme an einem Messobjekt befestigt werden.

Stab, Stange oder ähnlicher Gegenstand.

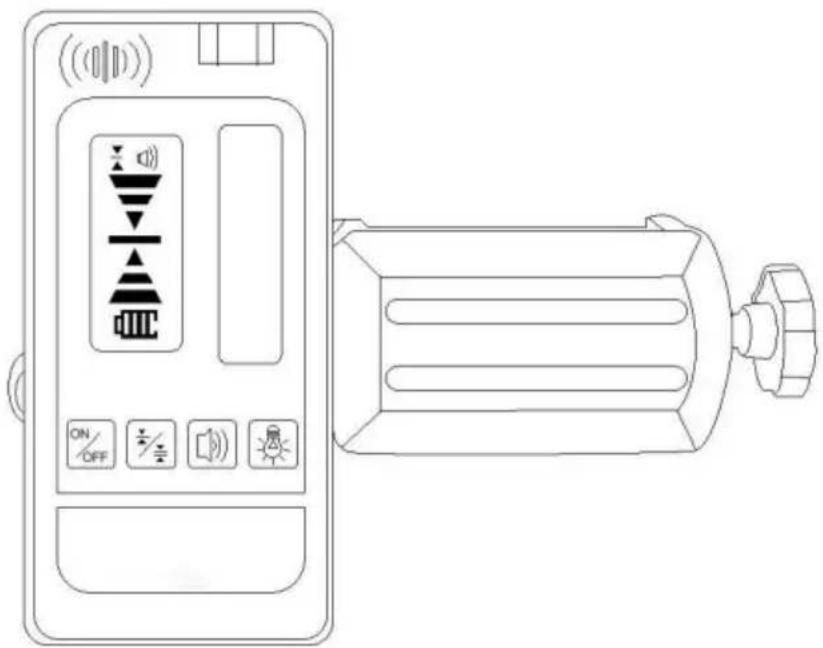

So montieren Sie die Klemme am Detektor:

Führen Sie die Klammer mithilfe der Ausrichtungsbohrung zum Detektor.

Die Befestigungsschraube festziehen.

So befestigen Sie die Klemme an einem Messstab, einer Stange oder einem ähnlichen Gegenstand:

Den Feststellknopf lösen.

Auf einen Messstab, eine Stange oder einen ähnlichen Gegenstand legen.

Ziehen Sie den Knopf fest, um die Klemme zu sichern.

Beim Auffinden der Referenzebene die Klemme lösen, um eine Positionierung nach oben/unten zu ermöglichen.

Wenn der Referenzpegel gefunden ist ziehen Sie den Knopf zur Sicherung wieder fest.

Laser Detector

Betrieb

Leistung

Drücken um den Melder einzuschalten

Überprüfen Sie beim , das gesamte LCD zeigt kurzzeitig alle Symbole an (dies ermöglicht eine

Einschalten, ob das LCD ordnungsgemäß funktioniert.)

Drücken Sie erneut, um den Melder auszuschalten

NOTIZ:

Der Detektor schaltet sich automatisch ab, wenn 10 Minuten lang kein Laser erkannt wird.

Strahl, um die Batterie zu schonen und das Gerät wieder einzuschalten.

Drücken%off

Beleuchtetes LCD

Wenn EIN, drücken Sie um die LCD-Beleuchtung ein-/auszuschalten.

Genauigkeit

Bei eingeschaltetem Gerädrücken, um die Genauigkeitseinstellung zwischen HOCH und NIEDRIG umzuschalten Beim Einschalten, Die Standardgenauigkeitseinstellung ist auf HOCH eingestellt.

NOTIZ:

Wählen Sie die NIEDRIGE Genauigkeitseinstellung nur dann, wenn keine HOHE Genauigkeit erforderlich ist und / oder wenn aufgrund leichter Vibrationen kein stabiler Referenzpegel erreicht werden kann an oder in der Nähe der Arbeitsstelle

Wenn der zu messende Punkt weiter entfernt ist, ist die Genauigkeit NIEDRIG

Eine Einstellung kann aufgrund von Hitzewellen oder leichten Vibrationen erforderlich sein, die kann das Erreichen eines stabilen Referenzpegels beeinträchtigen.

Lautsprecherlautstärke

Beim Einschalten drücken ☐, um durch die Lautstärkeeinstellungen zu schalten (LOUD / ).

Beim Einschalten, Die Standardlautstärkeeinstellung ist LAUT.

Referenzpegel erkennen

Positionieren Sie sich bei eingeschaltetem Detektor im Bereich des Laserstrahls, referenziert wird, projiziert wird.

Verwenden Sie die Libelle, um eine waagerechte Ebene mit dem Detektor aufrechtzuerhalten.

Stellen Sie sicher, dass das Laserempfangsfenster in Richtung des Lasers zeigt Strahlquelle.

Bewegen Sie den Detektor wie auf dem LCD angezeigt, um den Bezugspunkt mit dem Laserstrahl auszurichten.

Wenn die Lautsprecherlautstärke eingeschaltet ist (LAUT / LEISE), ertönt ein Ton um bei der Übermittlung der Positionierung des Detektors zu helfen.

Ein Piepton signalisiert, dass der Laserstrahl erkannt wurde. Ein schneller

Ein Piepton signalisiert, dass der Detektor nach unten bewegt werden muss. Eine langsamere

Ein Piepton signalisiert, dass der Detektor nach oben bewegt werden muss. Auch hier wird das LCD

gibt auch die Richtung an, in die der Detektor bewegt werden muss.

Ein konstanter Ton zeigt an, dass der Laserstrahl auf die Bezugslinie ausgerichtet ist.

Detektor.

NOTIZ:

Bei der Referenzniveauerfassung muss das Laserempfangsfenster in Richtung

die Laserquelle in einem Bereich von 40° von links nach rechts

Markierung

Sobald der Referenzpegel erkannt wurde

, Die Position kann markiert werden bei

datum line

NOTIZ:

Achten Sie darauf, die Rückseite des Detektors für die Messung zu verwenden.

Kompensationswert (Abstand von der Oberseite zum Bezugspunkt), wenn die Oberseite des

Detektor wurde als Markierungsort verwendet

Lesen des Notensystems

Sobald der Referenzpegel erkannt wurde, lesen Sie die Position am Bezugspunkt ab.

Kante der Klammer

NOTIZ:

Bei der Ermittlung des Referenzniveaus mit einem Messstab leicht

Den Feststellknopf lösen, damit der Detektor nach oben oder unten bewegt werden kann.

Wenn das Referenzniveau gefunden wurde, ziehen Sie die Klemme fest an

um sicherzustellen, dass der Detektor stationär auf der Stange bleibt

Sicherheit

Dieses Produkt enthält keinen Laser. Beachten Sie dennoch die, bei der Arbeit mit anderen Werkzeugen

Sicherheitshinweise für dieses spezielle Gerät.

WARNUNG:

Lesen Sie die Sicherheitshinweise sorgfältig durch.

WARNUNG:

Lesen Sie die Sicherheitshinweise und das Produkthandbuch sorgfältig durch, bevor Sie mit diesem Produkt. Die für das Gerät verantwortliche Person muss sicherstellen, dass alle Benutzer diese Anweisungen verstehen und befolgen.

VORSICHT:

Vermeiden Sie, während des Betriebs eines Laserwerkzeugs Ihre Augen dem austretenden Laserstrahl auszusetzen (rote Lichtquelle). Längere Einwirkung eines Laserstrahls kann gefährlich für Ihre Augen. Bewahren Sie alle Abschnitte des Handbuchs zum späteren Nachschlagen auf.
