BRUKSANVISNING YAM0186 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LINE LJUSMOTTAGARE

MODELL: YAM0186

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LINE LJUSMOTTAGARE

MODELL: YAM0186

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användarna läsa instruktionerna handbok noggrant.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgård, varning eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skada, brand eller elstöt, följ rekommendationen nedan.
	FCC uttalande:Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka oönskad funktion.

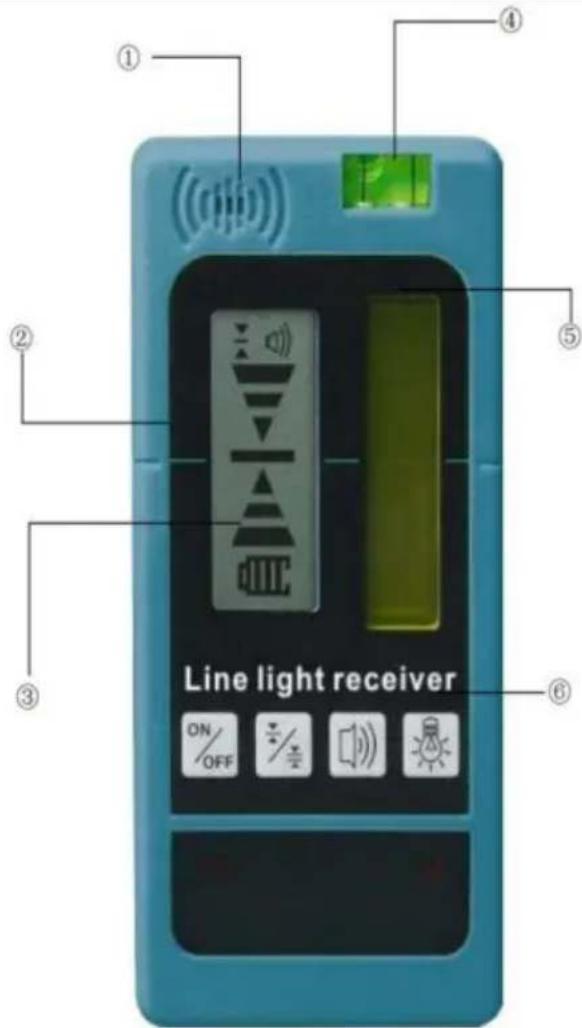

1. Högtalare
2. Främre datumlinje
3. Front LCD-skärm
4. Bubbelflaska 10. Gängfäste
5. Lasermottagningsfönster 6.

Knappsats

1. Bakre datumlinje
2. Inriktningshål
3. Bakre LCD-skärm
4. Batterifack

Knappsats och LCD-ikoner

Knappsats

Ström PÅ/AV-knapp

Hög/låg precisionstangent

Högtalarvolymknapp

belysning ON / OFF-knapp

LCD-ikoner

Laser Detected-datum Högre än laserstrålen. Flytta detektorn

Riktning visad (nedåt)

Laser Detekterat-datum lägre än laserstrålen. Flytta detektorn

Riktning visad (upp)

Laser upptäckt - datum i linje med laserstrålen

Summer Volym hög / Mjuk / Avstängd

Inställning för låg noggrannhet

Hög noggrannhetsinställning

Batteri Power-solid Ungefärlig batteritid enligt bilden

Batteri Blinkande batterier måste bytas

Öppna batterifacket genom att öppna batteriluckan.

Sätt i/ta bort batterier Rikta batterierna korrekt när de placeras i laserenheten.

Stäng och lås batterifackets lock ordentligt.

WARNING:

Var noga uppmärksam på batterihållarnas (+) och (-) markeringar för korrekt batteri insättningar. Batterier måste vara av samma typ och kapacitet. Använd inte en kombination batterier med olika kapacitet kvar

Inrätta

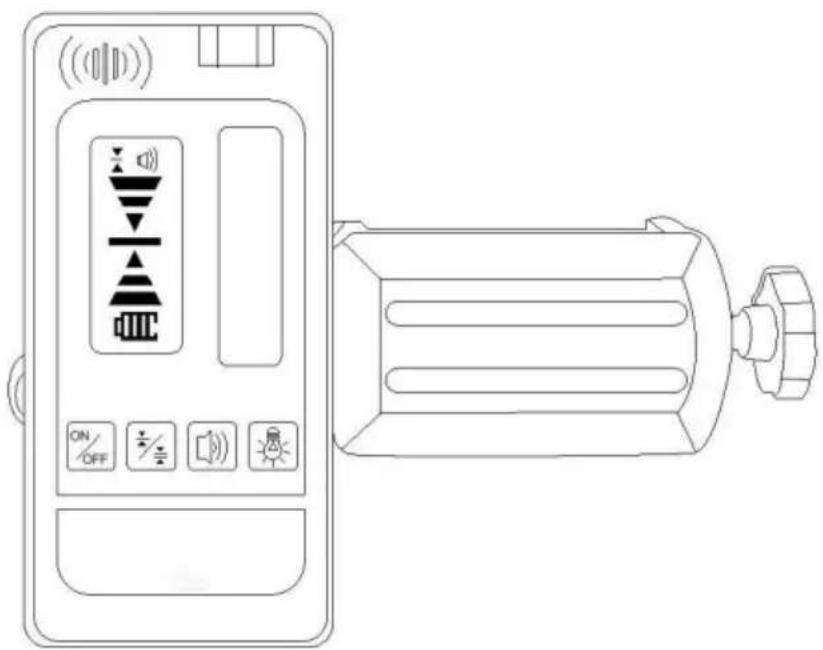

Detektor kan användas i hand eller med klämma för att montera detektorn till en mätning spö, stång eller liknande föremål.

För att montera klämman på detektorn:

Styr klämman mot detektorn med hjälp av inriktningshålet.

Dra åt fästskruven.

För att montera klämma på mätstav, stolpe eller liknande föremål:

Lossa åtdragningsvredet.

Placera på mätstav, stolpe eller liknande föremål.

Dra åt ratten för att säkra klämman.

När du lokaliserar referensnivån, lossa klämman för att möjliggöra upp-/nedpositionering.

När referensnivån hittats, dra åt knappen igen för att säkra.

Trycka för att slå PÅ detektorn

När den är PÅ kontrollerålela LCD-skärmen kommer tillfälligt att visa alla ikoner (detta tillåter en att LCD-skärmen fungerar korrekt)

Tryck igen för att stänga av detektorn

NOTERA:

Detektorn stängs av automatiskt efter 10 minuter utan att ha upptäckt någon laser stråle för att spara batteri för att slå PÅ igen.

Trycka

Upplyst LCD

När PÅ trycker du på

för att slå PÅ/AV LCD-belysning.

Noggrannhet

När strömmen är PÅryck på för att växla noggrannhetsinställning mellan HÖG och LÅG När den är PÅ, standardinställningen för noggrannhet är inställd på HÖG

NOTERA:

Välj endast inställningen LÅG noggrannhet i tider då HÖG noggrannhet inte behövs och/eller när en stabil referensnivå inte kan uppnås på grund av lätta vibrationer på eller nära arbetsplatsen

Om punkten som ska mätas ligger på ett längre avständ är LÅG noggrannhet inställning kan vara nödvändig på grund av värmeböljor eller lätta vibrationer som kan störa erhållandet av en stabil referensnivå.

Högtalarvolym

När den är PÅ , tryck för att växla mellan volyminställningarna (LOUD /

MJUK / TYST).

När den är PÅ , standardvolymen är inställd på LOUD.

Med detektorn PÅ, placera mom det allmänna området där laserstrålen befinner sig refererade projiceras mot.

Använd bubbelflaskan för att hålla ett plant plan med detektorn.

Se till att lasermottagningsfönstret är vänt mot laserns riktning strålkälla.

Flytta detektorn som indikeras på LCD-skärmen för att rikta in referenspunkten med laserstrålen.

Om högtalarvolymen är PÅ (HÖGT / MJUKT) hörs en ton

för att hjälpa till att kommunicera positioneringen av detektorn.

En pipsignal signalerar att laserstrålen har detekterats. En fasta

en pipsignal signalerar att detektorn måste flyttas ner A långsammare

En pipsignal signalerar att detektorn måste flyttas uppåt. Återigen, LCD-skärmen

anger också i vilken riktning detektorn måste flyttas.

En stadig ton indikerar att laserstrålen är inriktad med utgångspunkten på

detektor.

NOTERA:

När referensnivån detekteras måste lasermottagningsfönstret vara vänt mot

laserkällan inom ett 40°-intervall från vänster till höger

Märkning

När referensnivån har upptäckts

, positionen kan markeras vid

datumrad

NOTERA:

Se till att hänvisa till baksidan av detektorn för mätningen

kompensationsvärde (avständ från topp till datum) om toppen av

detektor användes som märkningsplats

Läser personalen

När referensnivån har detekterats läs den position som visas vid referenspunkten

klämmans kant

NOTERA:

När du hittar referensnivån med hjälp av en mätstav, något

lossa åtdragningsvredet så att detektorn kan flyttas upp eller

ner lättare När referensnivån har hittats, dra åt klämman ordentligt

för att säkerställa att detektorn förblir stationär på stången

Säkerhet

Denna produkt innehåller ingen laser. Följ dock

, när man arbetar med mantskålsverktyg

säkerhetsinstruktionerna för just det instrumentet.

WARNING:

Läs noggrant säkerhetsinstruktionerna.

WARNING:

Läs noggrant igenom säkerhetsinstruktionerna och produktmanualen innan

använder denna produkt. Den som ansvarar för instrumentet ska se till att alla användare förstår och följer dessa instruktioner.

FÖRSIKTIGHET:

Medan ett laserverktyg fungerar, undvik att exponera dina ögon för den emitterande laserstrålen (röd ljuskälla). Exponering för en laserstråle under en längre tid kan vara farligt för dina ögon. Spara alla avsnitt i manualen för framtida referens.

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
