BRUKSANVISNING CM03 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

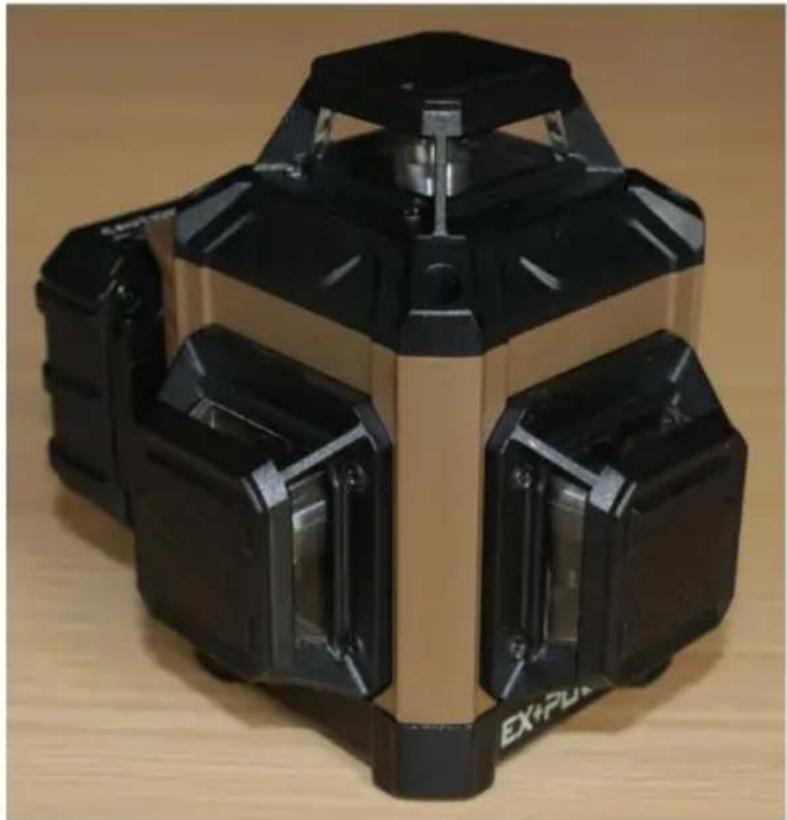

CROSS LINE LASER

MODELL:CM03/04

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

CROSS LINE LASER

MODELL:CM03/04

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användarna läsa instruktionerna handbok noggrant.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skada, brand eller elstöt , följ rekommendationen nedan.
	FCC uttalande:Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka oönskad funktion.

Innehåll

• Säkerhet
- Produktöversikt
- Driftlägen och LED-indikeringar
- Applikationer
- Användarhandbok, Underhåll och Skötsel
- Specifikationer
- Garanti

Säkerhet

WARNING:

- Läs säkerhetsinstruktionerna och användarmanualen noggrant innan du använder den produkt. Alla användare måste till fullo förstå och följa dessa instruktioner.

FÖRSIKTIGHET:

- Undvik att exponera ögonen för den emitterande laserstrålen medan produkten är i drift. Exponering för en laserstråle under en längre tid kan vara farligt för dina ögon.

FÖRSIKTIGHET:

- Glasögon kan medfölja i några av laserverktygssatserna. Dessa är dock INTE certifierade skyddsglasögon. Dessa glasögon används ENDAST för att förbättra strålens synlighet i ljusare miljöer eller på större avständ från en laserkälla.

WARNING:

- Följande etikett/tryckprover placeras på produkten för att informera om lasern klass för din bekvämlighet och säkerhet.

CAUTION LASER RADIATION-DO NOT STARE INTO THE BEAM OR VIEW DIRECTLY WITH OPTICAL INSTRUMENTS CLASS 2 LASER PRODUCT Max Output≤1 mW @630-670nm

- Stirra inte direkt in i strålen eller titta med optiska instrument, eller ställ in laser i ögonhöjd. • Ta

inte isär laserverktyget. Det finns inga delar som användaren kan serva inuti. • Modifiera inte lasern på något sätt. Modifiering av verktyget kan leda till farliga förhållanden Exponering för laserstrålning. •

Använd inte lasern i närheten av barn och låt inte barn använda lasern.

Allvarliga ögonskador kan uppstå.

En exponering för strålen från en klass 2-laser anses vara säker under maximalt 0,25 sekunder. Ögonlocksreflexer ger normalt tillräckligt skydd.

Fungera

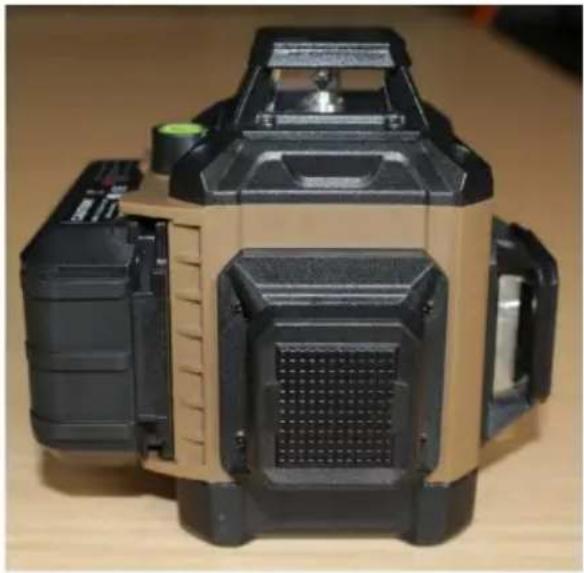

CM03 kan sända ut tre 360° laserlinjer, en horisontell och två vertikala. CM04 kan avge fyra 360° laserlinjer, två horisontella och två vertikala.

Självnivellerande läge

Skjut läsomkopplaren till olåst läge och horisontella linjer aktiveras. A

kort tryckning H kan slå PÅ/AV den horisontella laserlinjen, och ett snabbt tryck på V kan slå PÅ/AV den vertikala laserlinjen. (De horisontella och vertikala laserlinjerna kan arbeta ensam och samtidigt.)

När lasernivån är i självnivellerande läge kan den fungera inom 3°±1°. Om lasern

nivån är utanför arbetsområdet kommer enheten att blinka snabbt och laserverktyget piper till larm.

Pulsläge

Ett kort tryck på "M" på knappsatsen för att aktivera pulsläget. Strålarna kommer att vända dim och den kan fungera med lasermottagaren i detta läge.

Manuellt läge

Tryck länge på "M" för att slå på/av manuellt läge. Lasernivån blinkar inte eller piper om det är utanför nivelleringsområdet. I detta läge kan kunden ha tiltlinjen.

Justeringsläge för ljusstyrka

Håll "H"-knappen och alla strålar blir svagare tills linjerna inte kan ses.

Håll "V"-knappen och alla strålar blir ljusare tills de blir ljusare. Detta driften kan fungera både i självnivellerande läge och manuellt läge.

Användarhandbok, Underhåll och Skötsel

- Laserverktyget är förseglat och kalibrerat på anläggningen för specificerad noggrannhet. • Det rekommenderas att utföra en noggrannhetskontroll före första användningen och regelbundet kontrollerar vid framtida användning, speciellt för exakta layouter. •

Stäng AV verktyget när det inte används och sätt in pendellåset dess lästa läge. • I

manuellt läge är självnivellering AV. Strålens noggrannhet är inte säkerställd vara jämn.

• Kortslut inte några batteripoler, ladda inte alkaliska batterier eller kassera dem batterier i en eld.
• Blanda inte gamla och nya batterier. Byt istället ut alla samtidigt med nya batterier av samma märke och typ. • Förvara batterier utom räckhåll för barn.
• Ta ur batterierna om verktyget inte ska användas på flera månader.
• Förvara inte laserverktyget i direkt solljus och utsätt det inte för höga temperaturer.

Huset och vissa inre delar är gjorda av plast och kan deformeras vid hög höjd temperaturer. •

Utvändiga plastdelar kan rengöras med en fuktig trasa. Även om dessa delar

är lösningsmedelsbeständiga, använd ALDRIG lösningsmedel. Använd en mjuk, torr trasa för att ta bort fukt från verktyget före förvaring. • Förvara

verktyget i sitt fodral när det inte används. Ta bort om den förvaras under en längre tid batterierna före förvaring för att förhindra eventuell skada. • Släng

inte denna produkt tillsammans med hushållsavfallet. • Kassera alltid

batterier enligt lokala regler. • Vänligen återvinn i enlighet

med lokala bestämmelser för insamling och kassering

elektriskt och elektroniskt avfall enligt WEEE-direktivet.

Specifikationer

Laser våglängd	520±10nm
Laser klass	Klass 2
Linjenoggrannhet	±3mm/10m
Arbetsområde	30 m
Arbetsområde (med laserdetektor)	50m
Utjämningsintervall	3°±1°
Utjämningstid	3s
Li-Ion batteri	3,7V 5200mAh
Laddare utgång	5V1A
Arbetstid	8h(3CM) / 6h(4CM)
Arbetstemperatur	-10ÿ~40ÿ
Förvaringstemperatur	-20ÿ~60ÿ

NOTERA:

- Kunden ansvarar för korrekt användning och skötsel av verktyget. Dessutom är kunden helt ansvarig för att regelbundet kontrollera laserns noggrannhet och därför för kalibreringen av verktyget.

Tillverkad i Kina
