BRUKSANVISNING 504BS Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

STATIV FÖR LASERNIVÅ

MODELL: 504BS

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

STATIV FÖR LASERNIVÅ

MODELL: 504BS

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETS INSTRUKTIONER

1. Laser Level Tripod ska monteras på en stabil yta. Låt bli

överbelastning.

1. Installationen ska göras av en vuxen och barn ska inte använda

det utan övervakning.

1. Kontrollera regelbundet stabiliteten och säkerheten för hängaren och sluta använda den

omedelbart om det finns någon skada eller misstänkt problem.

1. Läs och förstå denna bruksanvisning noggrant innan du använder

Laser Level Tripod.

Vältrisk

- Ett barn eller en vuxen kan tippa Laser Level Tripod och bli dödad eller allvarligt

skadade.

- Allvarliga skador kan uppstå på barn och vuxna om de inte säkrats tidigare

installation.

- Barn ska inte leka med eller runt Laser Level Tripod

tid.

PARAMETERLISTA

Modell	504BS
Monteringsyta höjdjusteringräckvidd (tum)	27.36-38.18
Montera gängan	1/4" -20 skruv
Maximalt belastningslager (lbs)	12

INSTRUKTIONER

Tack så mycket för att du valde detta Laser Level Tripod. Vänligen läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Om det är någon skillnad mellan färgen på denna produkt och bilden i bruksanvisningen, se det fysiska objektet

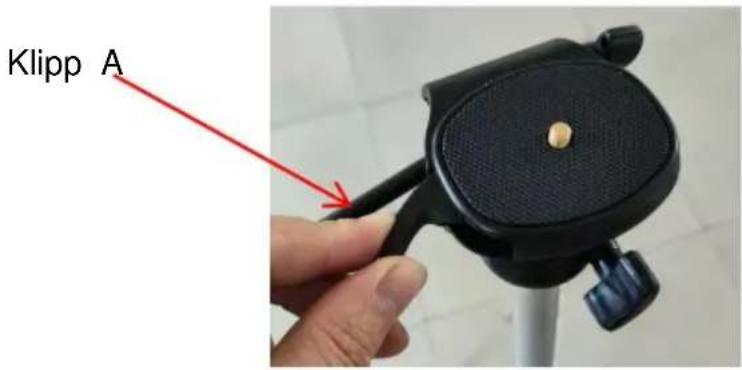

1.Öppna klämman A för att ta bort monteringsbordet .(Fig.1)

Klipp A

Figur 1

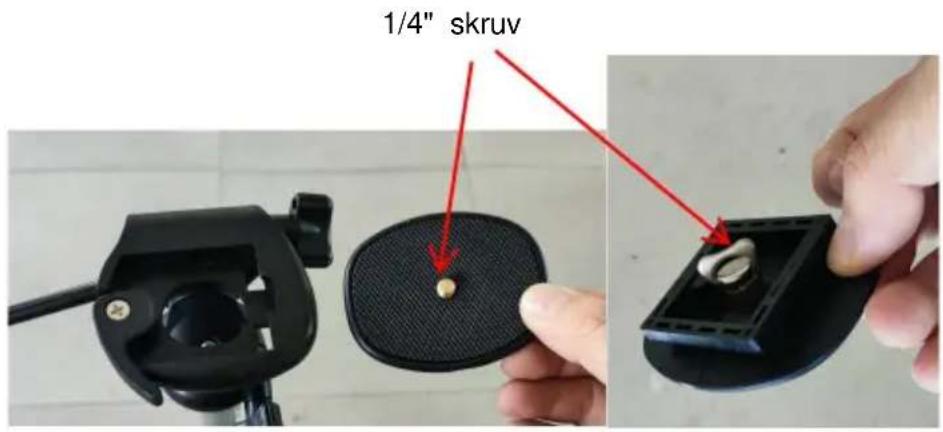

1. Instrumentet monteras på monteringsbordet genom en 1/4" skruv.(Fig.2-3)

1/4" skruv

Fig.2
Fig.3

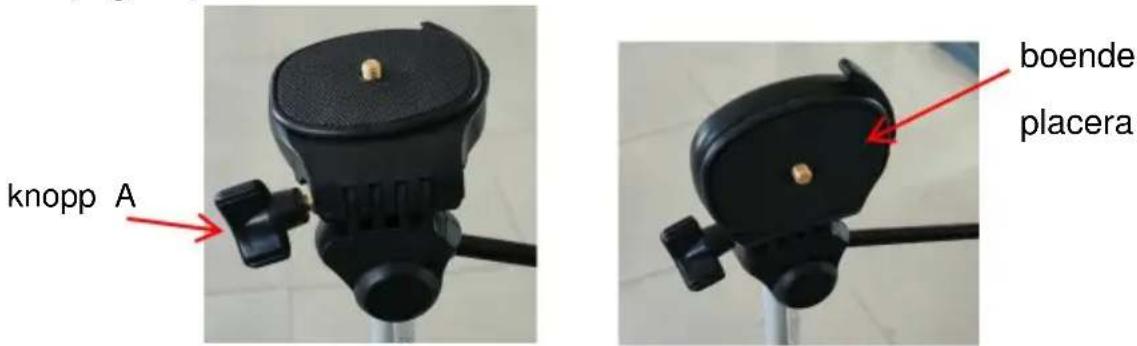

1. Efter att ha vridit vredet A medurs kan monteringsbordet vända position.(Fig.4-5)

knopp A boende placera

Fig.4 Fig 5

OBS: Vred A måste dras åt efter att ha justerat läget på monteringsbord.

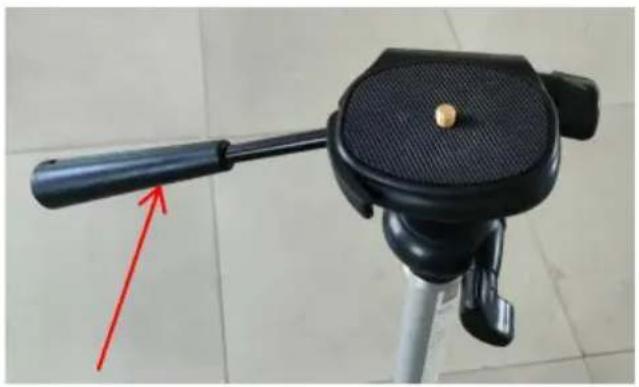

1. Tryck upp handtaget A för att justera vinkeln på monteringen tabell.(Fig6-7)

Upp avdelningen

Fig 7

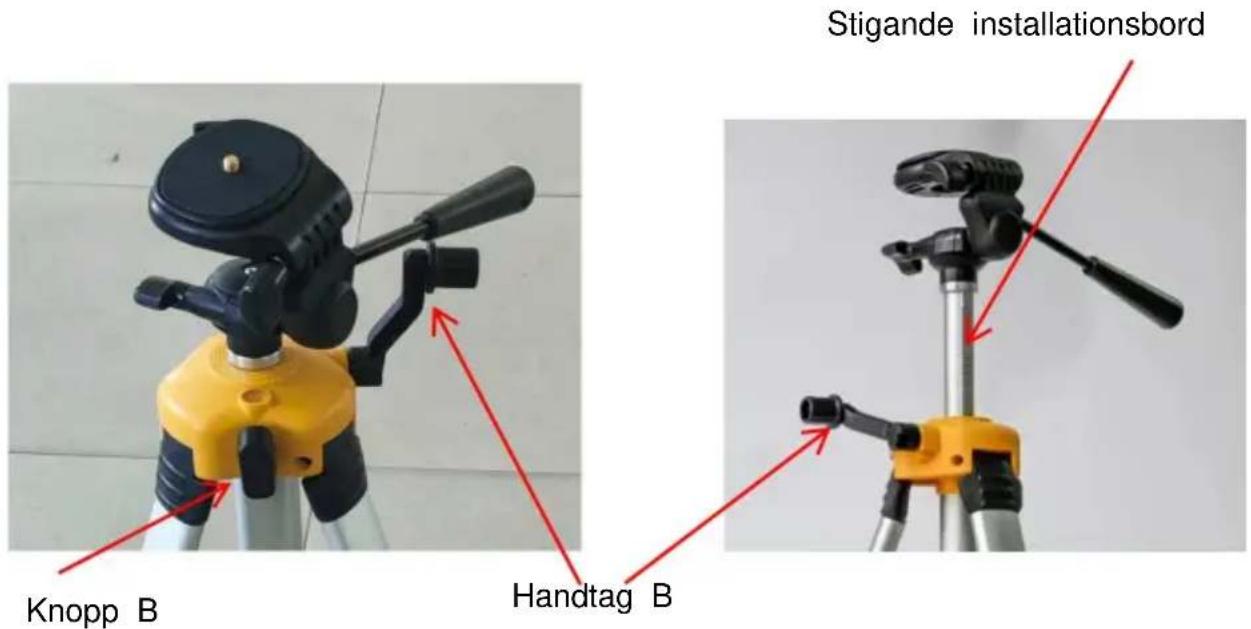

6.Vrid ratt B först och vrid sedan handtag B medurs för att höja höjd på monteringsbordet med en maximal stigning på ca 10,9 tum.(Fig 8-9)

Stigande installationsbord Knopp B Handtag B

Fig 8
Fig 9

OBS: Vred B måste dras åt efter att ha justerat läget på monteringsbord.

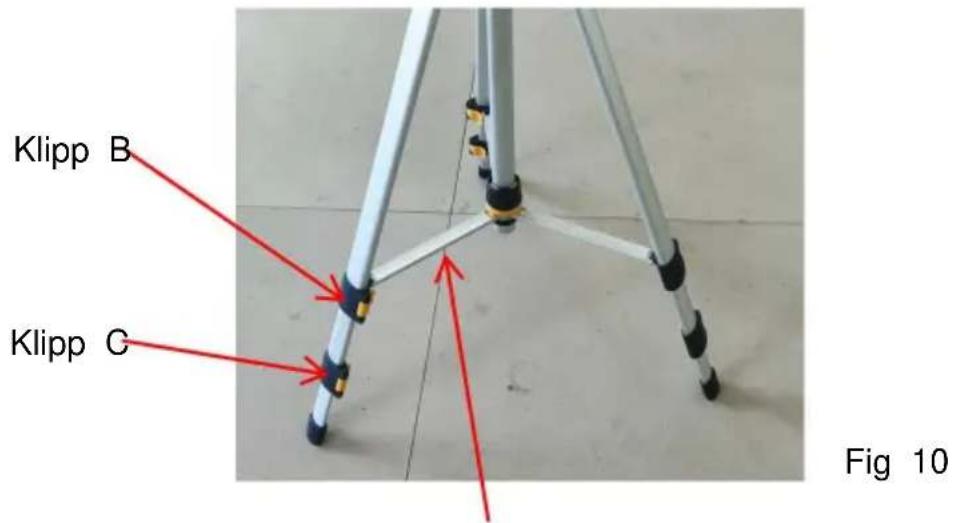

1. Efter att ha öppnat klämmorna B och C, kan stativet förlänga

längd.(Fig10)

Klipp B Klipp C Fig 10

OBS: Håll stängen horisontell vid användning

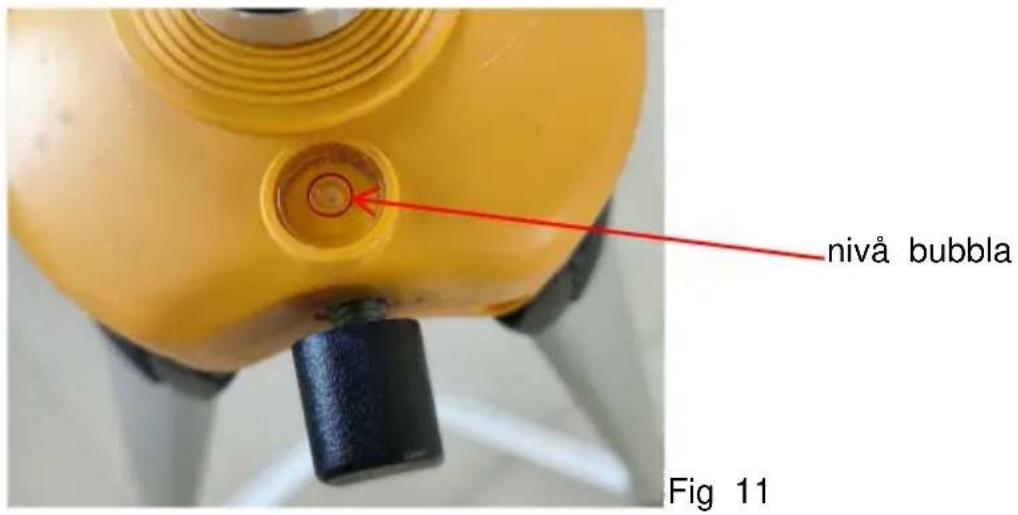

1. När nivåbubblan inte är i mitten, vänligen justera längden på stativbenet för att korrigera.(Fig11)

nivå bubbla Fig 11

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
