Tipo di prodotto	Treppiede per livella laser
Marca	Vevor
Modello	504BS
Altezza regolabile	69,5 cm a 97 cm (da 27,36 a 38,18 pollici)
Carico massimo	5,4 kg (12 libbre)
Filettatura di montaggio	1/4"-20
Alimentazione	Nessuna (manuale)
Funzioni principali	Supporto regolabile per livella laser, livella a bolla integrata, regolazione in altezza e angolo
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici aggressivi.
Sicurezza	Utilizzare su una superficie stabile e piana. Non sovraccaricare. Sorvegliare i bambini. Controllare regolarmente la stabilità.
Parti di ricambio e riparabilità	Viti di montaggio, maniglie, clip. Contattare il supporto Vevor per i pezzi di ricambio.
Informazioni generali	Treppiede in metallo, gambe regolabili con clip, pulsante di serraggio per il tavolo di montaggio.

Domande frequenti - 504BS Vevor

Come montare una livella laser sul treppiede 504BS?

Utilizzare la vite di montaggio 1/4"-20 per fissare la livella laser sul tavolo di montaggio. Avvitare saldamente lo strumento sul tavolo.

Come regolare l'altezza del treppiede?

Sbloccare il pulsante B, ruotare la maniglia B in senso orario per sollevare il tavolo di montaggio, fino a un'altezza massima di circa 10,9 pollici. Quindi bloccare il pulsante B.

Come regolare l'angolo del tavolo di montaggio?

Spingere la maniglia A verso l'alto per inclinare il tavolo di montaggio. Regolare l'angolo desiderato, quindi serrare il pulsante A per bloccare la posizione.

Come estendere le gambe del treppiede?

Aprire le clip B e C situate sulle gambe, quindi estendere le sezioni alla lunghezza desiderata. Bloccare le clip dopo la regolazione.

Come livellare il treppiede?

Utilizzare la livella a bolla integrata. Se la bolla non è centrata, regolare la lunghezza delle gambe singolarmente fino a ottenere un livello perfetto.

Qual è il carico massimo supportato dal treppiede?

Il carico massimo è di 12 libbre (5,4 kg). Non superare questo limite per evitare il rischio di ribaltamento.

Posso utilizzare questo treppiede all'aperto?

Sì, ma assicurati di posizionarlo su una superficie stabile e piana. Evitare terreni morbidi o inclinati. Il treppiede non è progettato per condizioni meteorologiche estreme.

Come mantenere il treppiede?

Puliscilo regolarmente con un panno asciutto. Non lubrificare i meccanismi. Riporlo in un luogo asciutto per evitare la ruggine.

Il treppiede viene fornito con una livella laser?

No, il treppiede è venduto da solo. È compatibile con la maggior parte delle livelle laser con filettatura 1/4"-20.

Come contattare il supporto tecnico Vevor?

Visita il sito www.vevor.com/support per ottenere assistenza tecnica e scaricare il certificato di garanzia elettronico.

MANUALE UTENTE 504BS Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TREPPIEDE A LIVELLO LASER

MODELLO:504BS

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TREPPIEDE A LIVELLO LASER

MODELLO:504BS

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Il treppiede a livello laser deve essere montato su una superficie stabile. Non sovraccarico.
   2.L'installazione deve essere eseguita da un adulto e i bambini non devono utilizzarla farlo senza supervisione.
2. Controllare regolarmente la stabilità e la sicurezza del gancio e smettere di usarlo immediatamente in caso di danni o sospetti problemi.
3. Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il Treppiede per livella laser.

Pericolo di ribaltamento

- Un bambino o un adulto potrebbe ribaltare il treppiede della livella laser e rimanere ucciso o gravemente ferito.

Se non fissati prima, bambini e adulti potrebbero subire gravi lesioni installazione.

- I bambini non devono assolutamente giocare con o attorno al treppiede della livella laser tempo.

ELENCO PARAMETRI

Modello	504BS
Regolazione altezza piano di installazione intervallo (pollici)	27.36-38.18
Installa il thread	Vite da 1/4" -20
Cuscinetto di carico massimo (libbre)	12

ISTRUZIONI

Grazie mille per aver scelto questo treppiede per livella laser. Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a raggiungere il risultato i migliori risultati possibili.

Se c'è qualche differenza tra il colore di questo prodotto e l'immagine nel manuale di istruzioni, fare riferimento all'oggetto fisico

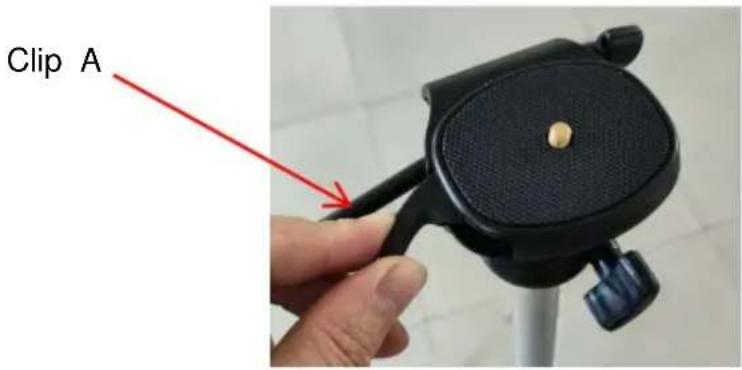

1. Aprire la clip A per rimuovere la tavola di montaggio.(Fig.1)

Fig. 1

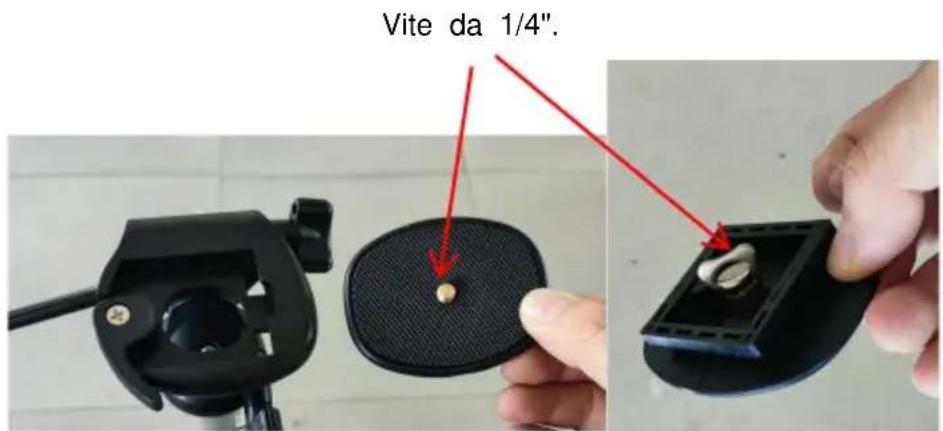

1. Lo strumento viene montato sulla tavola di montaggio tramite una vite da 1/4".

(Fig.2-3)

Fig.2
Fig.3

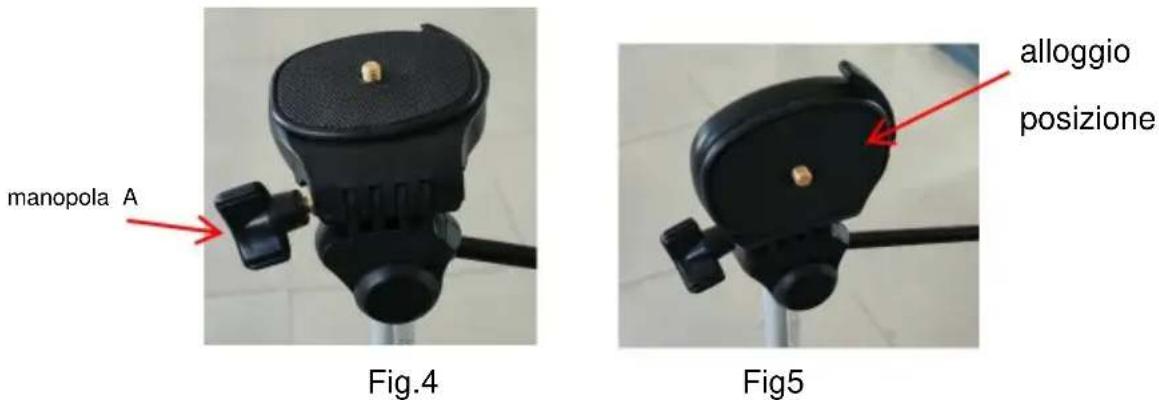

1. Dopo aver ruotato la manopola A in senso orario, il tavolo di montaggio può ribaltars posizione.(Fig.4-5)

NOTA: la manopola A deve essere serrata dopo aver regolato la posizione del tavolo di montaggio.

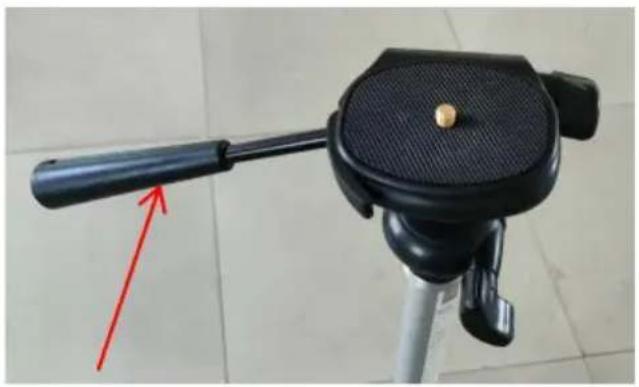

1. Spingere la maniglia A verso l'alto per regolare l'angolazione del montaggio tabella.(Fig6-7)

6.Ruotare prima la manopola B, quindi ruotare la maniglia B in senso orario per sollevar altezza del tavolo di montaggio con un rialzo massimo di circa 10,9 pollici.(Fig8-9)

Fig8
Fig9

NOTA: la manopola B deve essere serrata dopo aver regolato la posizione di tavolo di montaggio.

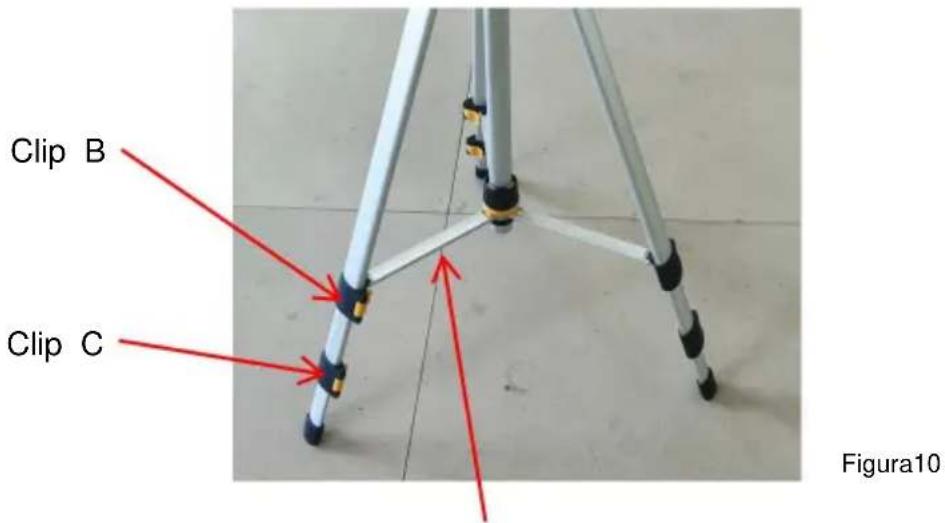

1. Dopo aver aperto le clip B e C, il treppiede può estendersi

lunghezza.(Fig10)

NOTA: mantenere la barra orizzontale durante l'utilizzo

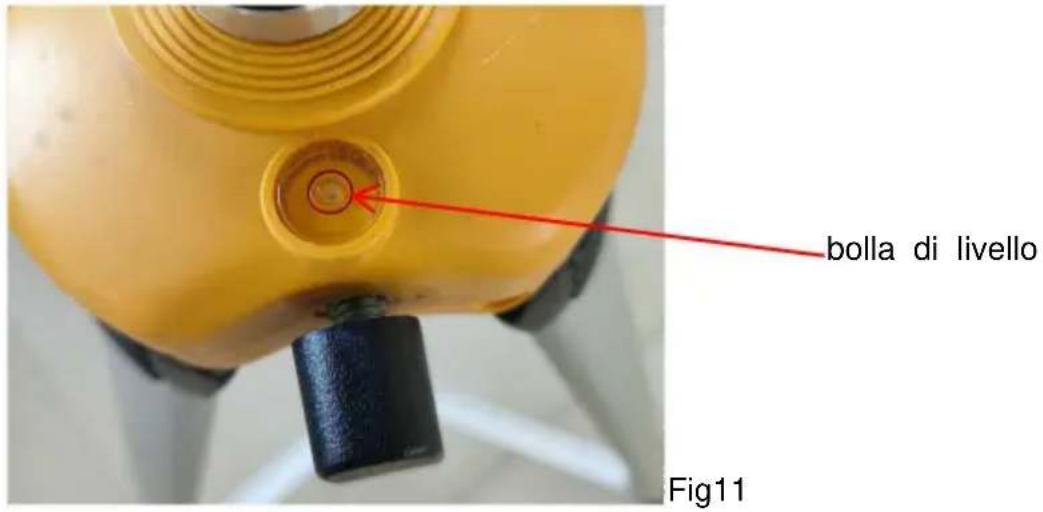

8.Quando la bolla di livello non è al centro, regolare la lunghezza della gamba del treppiede per correggerla. (Fig11)

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

60329 Francoforte sul Meno.
