CM04 - Livella laser Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	CM04
Tipo di prodotto	Laser a linee incrociate
Numero di linee laser	4 linee (2 orizzontali, 2 verticali) a 360°
Classe laser	Classe 2 (≤ 1 mW @ 630-670 nm)
Precisione	±3 mm / 10 m
Portata di lavoro (senza rilevatore)	30 m
Portata di lavoro (con rilevatore)	50 m
Range di livellamento automatico	3° ± 1°
Tempo di livellamento	3 secondi
Alimentazione	Batteria Li-ion 3,7 V / 5200 mAh
Caricatore	5 V / 1 A
Tempo di funzionamento	6 ore (CM04)
Temperatura di funzionamento	-10 °C a 40 °C
Temperatura di stoccaggio	-20 °C a 60 °C
Modalità di funzionamento	Autolivellante, manuale, pulsata, regolazione luminosità
Dimensioni (appross.)	12 x 10 x 15 cm
Peso (appross.)	0,8 kg (con batteria)
Materiale della custodia	Plastica resistente
Manutenzione	Pulire con un panno umido, senza solventi
Sicurezza	Non guardare direttamente il fascio, utilizzare occhiali protettivi se forniti
Accessori inclusi	Caricatore, batteria, custodia, occhiali (a seconda del kit)
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - CM04 Vevor

Come attivare la modalità di livellamento automatico?

Far scorrere l'interruttore di blocco in posizione sbloccata. Le linee orizzontali si attivano. Utilizzare i pulsanti H (orizzontale) e V (verticale) per attivare/disattivare ciascuna linea individualmente.

Cosa significa il lampeggio rapido del laser e il segnale acustico?

Ciò indica che il livello laser è fuori dal suo range di livellamento automatico (3°±1°). Posizionare l'apparecchio su una superficie più piana o utilizzare la modalità manuale.

Come utilizzare la modalità pulsata?

Premere brevemente il pulsante M per attivare la modalità pulsata. I fasci diventano più deboli e possono essere utilizzati con un ricevitore laser per una portata estesa fino a 50 m.

Come regolare la luminosità delle linee laser?

Tenere premuto il pulsante H per diminuire la luminosità fino a spegnere le linee. Tenere premuto il pulsante V per aumentare la luminosità al massimo.

Qual è la durata della batteria?

La batteria Li-ion 3,7 V / 5200 mAh offre circa 6 ore di funzionamento continuo per il modello CM04. Il tempo di ricarica è di circa 3 ore con il caricatore 5 V/1 A.

Come pulire e mantenere il livello laser?

Utilizzare un panno morbido e umido per pulire la custodia. Non utilizzare mai solventi. Rimuovere l'umidità prima di riporre. Riporre nella custodia fornita e rimuovere la batteria durante la conservazione prolungata.

Posso utilizzare questo laser all'esterno?

Sì, ma la visibilità delle linee diminuisce sotto la luce solare diretta. Utilizzare un rilevatore laser per una portata fino a 50 m. All'esterno, si consiglia la modalità pulsata con ricevitore.

Cosa fare se l'apparecchio non si accende?

Verificare che la batteria sia carica e inserita correttamente. Assicurarsi che l'interruttore di blocco sia in posizione sbloccata. Se il problema persiste, contattare il servizio clienti Vevor.

Il laser è impermeabile?

Il livello laser non è impermeabile. Evitare l'esposizione all'acqua e all'umidità. In caso di contatto, asciugare immediatamente e lasciare asciugare prima dell'uso.

Dove trovare la garanzia e l'assistenza tecnica?

Visitare il sito www.vevor.com/support per ottenere il certificato di garanzia elettronico e contattare l'assistenza tecnica via email: [e-mail].

MANUALE UTENTE CM04 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere le istruzioni manuale con attenzione.
	Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può portare a un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, si prega di seguire i consigli riportati di seguito.
	Dichiarazione della FCC:Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuti, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

Contenuto

• Sicurezza
  • Panoramica del prodotto
• Modalità operative e indicazioni LED
• Applicazioni
• Manuale d'uso, manutenzione e cura
• Specifiche
• Garanzia

Sicurezza

AVVERTIMENTO:

- Leggere attentamente le istruzioni di sicurezza e il manuale utente prima di utilizzare questo prodotto. Tutti gli utenti devono comprendere appieno e attenersi a queste istruzioni.

ATTENZIONE:

- Mentre il prodotto è in funzione, evitare di esporre gli occhi al raggio laser in emissione. L'esposizione prolungata al raggio laser può essere pericolosa per gli occhi.

ATTENZIONE:

- Gli occhiali possono essere forniti in alcuni kit di utensili laser. Tuttavia, NON sono occhiali di sicurezza certificati. Questi occhiali sono utilizzati SOLO per migliorare la trave visibilità in ambienti più luminosi o a distanze maggiori da una sorgente laser.

AVVERTIMENTO:

- I seguenti campioni di etichetta/stampa vengono posizionati sul prodotto per informare del laser classe per la vostra comodità e sicurezza.

• Non fissare direttamente il raggio o guardare con strumenti ottici, o impostare il laser all'altezza degli

occhi. • Non smontare lo strumento laser. Non ci sono parti riparabili dall'utente all'interno. • Non modificare il laser in alcun modo. La modifica dello strumento può causare

Esposizione alle radiazioni laser.

Non utilizzare il laser in presenza di bambini o consentire ai bambini di utilizzare il laser.

Possono verificarsi gravi lesioni agli occhi.

L'esposizione al raggio di un laser di Classe 2 è considerata sicura per un massimo di 0,25 secondi. I riflessi palpebrali normalmente forniscono una protezione adeguata.

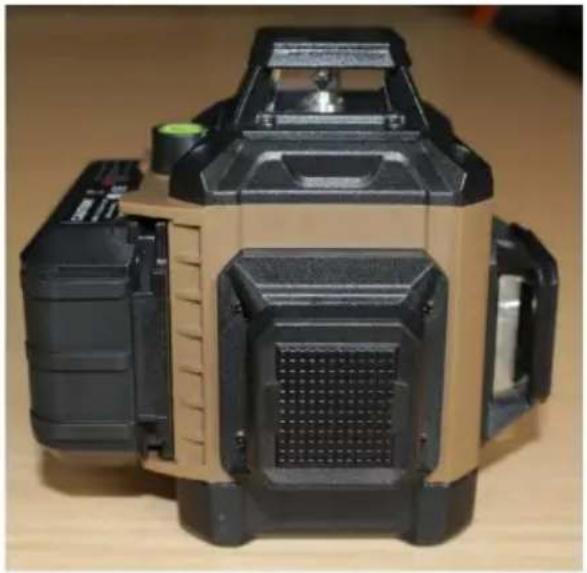

Funzione

CM03 può emettere tre linee laser a 360°, una orizzontale e due verticali.

CM04 può emettere quattro linee laser a 360°, due orizzontali e due verticali.

Modalità autolivellante

Far scorrere l'interruttore di blocco nella posizione di sblocco e le linee orizzontali si accendono. A una breve pressione su H può accendere/spegnere la linea laser orizzontale, mentre una rapida pressione su V può accendere/spegnere la linea laser verticale. (Le linee laser orizzontali e verticali possono (lavorano singolarmente e simultaneamente.)

Quando il livello laser è in modalità Autolivellante, può funzionare entro 3°±1°. Se il laser il livello è fuori dal range di lavoro, l'unità lampeggerà rapidamente e lo strumento laser emetterà un segnale acustico allarme.

Modalità impulso

Una breve pressione del tasto "M" sulla tastiera attiva la modalità Pulse. I raggi si accenderanno fioco e può funzionare con il ricevitore laser in questa modalità.

Modalità manuale

Premere a lungo "M" per accendere/spegnere la modalità manuale. Il livello laser non lampeggia né emette un segnale acustico se è fuori dal range di livellamento. In questa modalità, il cliente può avere la linea di inclinazione.

Modalità di regolazione della luminosità

Tenendo premuto il pulsante "H" tutti i fasci luminosi diventano più fiochi finché le linee non sono più visibili. Tieni premuto il pulsante "V" e tutti i raggi diventano più luminosi fino a diventare più luminosi. Questo il funzionamento può avvenire sia in modalità autolivellante che in modalità manuale.

Manuale d'uso, manutenzione e cura

- Lo strumento laser è sigillato e calibrato in fabbrica per una precisione specificata. • Si consiglia di eseguire un controllo di precisione prima del primo utilizzo e di effettuare controlli periodici. controlli durante l'uso futuro, in particolare per layout precisi. • Quando non in uso, spegnere lo strumento e posizionare il blocco del pendolo in la sua posizione

bloccata. • In modalità manuale, l'autolivellamento è OFF. La precisione del raggio non è garantita essere a livello.

• Non cortocircuitare i terminali della batteria, caricare le batterie alcaline o smaltirle batterie in caso di incendio.
• Non mischiare batterie vecchie e nuove. Invece, sostituiscile tutte contemporaneamente con batterie nuove della stessa marca e tipo. • Tenere le batterie fuori dalla portata dei bambini.
• Rimuovere le batterie se l'utensile non verrà utilizzato per diversi mesi.
• Non conservare lo strumento laser alla luce diretta del sole o esporlo a temperature elevate.

L'alloggiamento e alcune parti interne sono realizzate in plastica e potrebbero deformarsi ad alta temperature. • Le

parti esterne in plastica possono essere pulite con un panno umido. Sebbene queste parti

sono resistenti ai solventi, NON usare MAI solventi. Utilizzare un panno morbido e asciutto per rimuovere umidità dall'utensile prima di riporlo. • Riporre

l'utensile nella sua custodia quando non lo si utilizza. Se lo si ripone per un periodo di tempo prolungato, rimuovere batterie prima di riporle per evitare possibili danni. • Non smaltire

questo prodotto insieme ai rifiuti domestici. • Smaltire sempre le batterie

secondo le normative locali. • Riciclare in conformità con le

disposizioni locali per la raccolta e lo smaltimento di

rifiuti elettrici ed elettronici ai sensi della direttiva RAEE.

Specifiche

Lunghezza d'onda laser	520±10nm
Classe laser	Classe 2
Precisione della linea	±3mm/10m
Campo di lavoro	30 metri
Campo di lavoro (con rilevatore laser)	50 metri
Intervallo di livellamento	3°±1°
Tempo di livellamento	3s
Batteria agli ioni di litio	3,7 V 5200 mAh
Uscita del caricabatterie	5V1A
Orario di lavoro	8 ore (3 cm) / 6 ore (4 cm)
Temperatura di lavoro	-10ÿ~40ÿ
Temperatura di conservazione	-20ÿ~60ÿ

NOTA:

- Il cliente è responsabile del corretto utilizzo e della cura dell'utensile. Inoltre, il cliente è completamente responsabile del controllo periodico dell'precisione del laser e quindi per la calibrazione dello strumento.
