MANUALE UTENTE YAM0186 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RICEVITORE LUCE LINEARE

MODELLO:YAM0186

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

RICEVITORE LUCE LINEARE

MODELLO:YAM0186

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere le istruzioni manuale con attenzione.
	Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può portare a un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, seguire le raccomandazioni riportate di seguito.
	Dichiarazione della FCC:Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuti, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

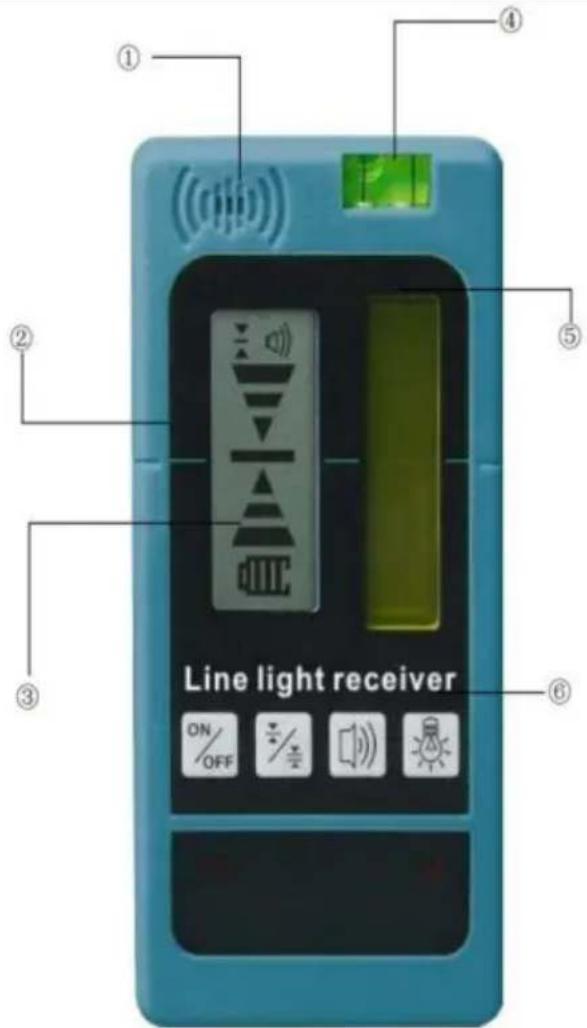

Panoramica del prodotto

1. Altoparlante
2. Linea di riferimento anteriore
3. Display LCD frontale
4. Fiala a bolle
5. Finestra di ricezione laser 6.

Tastiera

1. Linea di riferimento posteriore
2. Foro di allineamento
3. Display LCD posteriore
4. Montaggio a filettatura
5. Vano batteria

Tastiera e icone LCD

Tastiera

Tasto di accensione/spegnimento

Tasto di precisione alta/bassa

Tasto del volume dell'altoparlante

Tasto di accensione/spegnimento dell'illuminazione

Icone LCD

Laser rilevato: dato superiore al raggio laser. Spostare il rilevatore

Direzione indicata (giù)

Laser rilevato: dato inferiore al raggio laser. Spostare il rilevatore

Direzione mostrata (su)

Laser rilevato - Datum in linea con raggio laser

Volume del cicalino-alto / basso / muto

Impostazione di bassa precisione

Impostazione ad alta precisione

Batteria carica - Durata approssimativa della batteria come mostrato

Alimentazione della batteria: le batterie lampeggiano, è necessario sostituirle

Installazione/rimozione della batteria

Rivelatore

Aprire il vano batteria sollevando il coperchio.

Installare/rimuovere le batterie. Orientare correttamente le batterie quando le si inserisce nell'unità laser.

Chiudere e bloccare saldamente il coperchio del vano batteria.

AVVERTIMENTO:

Prestare molta attenzione ai contrassegni (+) e (-) dei supporti delle batterie per una corretta installazione delle batterie. inserimenti. Le batterie devono essere dello stesso tipo e capacità. Non utilizzare una combinazione di batterie con capacità diverse rimanenti

Impostare

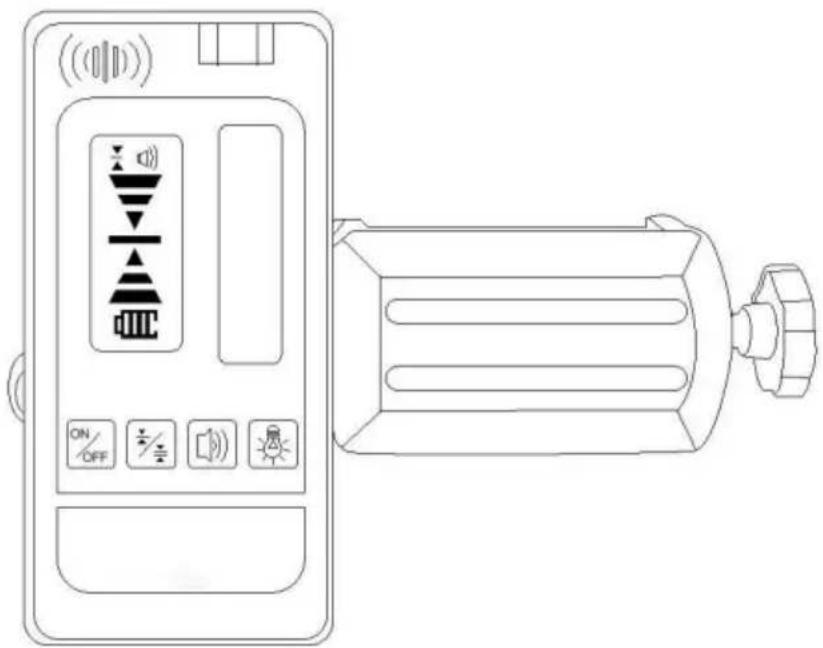

Il rilevatore può essere utilizzato a mano o con morsetto per montare il rilevatore su un misuratore asta, palo ooggetto simile.

Per montare il morsetto sul rilevatore:

Guidare la pinza verso il rilevatore utilizzando il foro di allineamento.

Stringere la vite di fissaggio.

Per montare il morsetto su un'asta di misurazione, un palo o un oggetto simile:

Allentare la manopola di serraggio.

Posizionare su un'asta di misurazione, un palo o un oggetto simile.

Stringere la manopola per fissare il morsetto.

Quando si individua il livello di riferimento, allentare il morsetto per consentire il posizionamento verso l'alto/verso il basso.

Una volta trovato il livello di riferimento stringere nuovamente la manopola per fissare.

Line light receiver HONESTARO T-50008 Clamp Laser Detector

Operazione

Energia

Premere ☐ per accendere il rilevatore

Quando acceso, verificare , l'intero LCD visualizzerà momentaneamente tutte le icone (ciò consente un che il display LCD funzioni correttamente)

Premere di nuovo per spegnere il rilevatore

NOTA:

Il rilevatore si spegnerà automaticamente dopo 10 minuti di mancato rilevamento del laser raggio per conservare la batteria e riaccenderlo.

Premere% Off

Display LCD illuminato

Quando è acceso, premere per accendere/spegnere l'illuminazione LCD.

Precisione

Quando acceso, premer per alternare l'impostazione della precisione tra ALTA e BASSA

Quando acceso , l'impostazione di precisione predefinita è impostata su ALTA

NOTA:

Selezionare l'impostazione di precisione BASSA solo nei momenti in cui non è necessaria una precisione ALTA e/o quando non è possibile ottenere un livello di riferimento stabile a causa di lievi vibrazioni presso o vicino al luogo di lavoro

Se il punto da misurare si trova a una distanza maggiore, la precisione è BASSA potrebbe essere necessaria l'impostazione a causa di ondate di calore o lievi vibrazioni che può interferire con l'ottenimento di un livello di riferimento stabile.

Volume dell'altoparlante

Quando acceso , premere per alternare le impostazioni del volume (LOUD /

SOFT / MUTO).

Quando acceso , l'impostazione predefinita del volume è LOUD.

Rilevamento del livello di riferimento

Con il rilevatore acceso, posizionarsi all'interno dell'area generale in cui viene emesso il raggio laser a cui si fa riferimento viene proiettato verso.

Utilizzare la fiala a bolla per mantenere il piano livellato con il rilevatore.

Assicurarsi che la finestra di ricezione laser sia rivolta nella direzione del laser sorgente del fascio.

Spostare il rilevatore come indicato sul display LCD per allineare il riferimento con il raggio laser.

Se il volume dell'altoparlante è attivato (ALTO/BASSO), verrà emesso un tono acustico per aiutare a comunicare il posizionamento del rilevatore.

Un segnale acustico segnala che il raggio laser è stato rilevato. Un segnale acustico rapido un segnale acustico segnala che il rilevatore deve essere spostato verso il basso. Un segnale più lento Il segnale acustico segnala che il rilevatore deve essere spostato verso l'alto. Di nuovo, il display LCD indica anche la direzione in cui deve essere spostato il rilevatore.

Un tono fisso indica che il raggio laser è allineato con il datumne su rivelatore.

NOTA:

Quando si rileva il livello di riferimento, la finestra di ricezione laser deve essere rivolta verso la sorgente laser entro un intervallo di 40° da sinistra a destra

Marcatura

Una volta rilevato il livello di riferimento

, la posizione può essere contrassegnata al

linea della data

NOTA:

Assicurarsi di fare riferimento al retro del rilevatore per la misurazione

valore di compensazione (distanza dalla parte superiore al dato) se la parte superiore del il rilevatore è stato utilizzato come posizione di marcatura

Leggere il personale

Una volta rilevato il livello di riferimento, leggere la posizione mostrata sul dato

bordo del morsetto

NOTA:

Quando si trova il livello di riferimento utilizzando un'asta di misurazione, leggermente allentare la manopola di serraggio per consentire al rilevatore di essere spostato verso l'alto o verso il basso più facilmente Quando è stato trovato il livello di riferimento, stringere saldamente il morsetto per garantire che il rilevatore rimanga fermo sull'asta

Sicurezza

Questo prodotto non contiene un laser. Tuttavia, attenersi alle istruzioni quando si lavora con gli strumenti più, di sicurezza per quello specifico strumento.

AVVERTIMENTO:

Leggere attentamente le istruzioni di sicurezza.

AVVERTIMENTO:

Leggere attentamente le istruzioni di sicurezza e il manuale del prodotto prima

utilizzando questo prodotto. La persona responsabile dello strumento deve assicurarsi che tutti gli utenti comprendano e rispettino queste istruzioni.

ATTENZIONE:

Mentre uno strumento laser è in funzione, evitare di esporre gli occhi al raggio laser emesso (sorgente di luce rossa). L'esposizione a un raggio laser per un periodo di tempo prolungato può essere pericoloso per gli occhi. Conservare tutte le sezioni del manuale per riferimento futuro.
