YAM0186 - Poziomica laserowa Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik światła liniowego do poziomicy laserowej
Model	YAM0186
Marka	Vevor
Wymiary (ok.)	150 x 70 x 30 mm
Waga (ok.)	200 g
Zasilanie	2 baterie AA (nie dołączone)
Żywotność baterii	Ok. 20 godzin ciągłego użytkowania
Wyświetlacz	LCD z podświetleniem
Dokładność wykrywania	Wysoka i niska dokładność (wybieralna)
Głośność dźwięku	Głośny, cichy, wyciszony (regulowany)
Zasięg wykrywania	Do 100 m ze źródłem laserowym
Kąt odbioru	40° z lewa na prawo
Automatyczne wyłączanie	Po 10 minutach bez wykrywania
Montaż	Zacisk do pręta pomiarowego lub słupka
Wbudowana poziomica	Tak, do utrzymania poziomu
Konserwacja	Czyszczenie miękką, suchą szmatką
Bezpieczeństwo	Zgodny z FCC część 15; nie zawiera lasera
Części zamienne	Niedołączone; skontaktuj się z obsługą
Możliwość naprawy	Naprawa wyłącznie przez producenta
Gwarancja	Gwarancja elektroniczna na www.vevor.com/support
Dołączone akcesoria	Zacisk montażowy, instrukcja obsługi

Często zadawane pytania - YAM0186 Vevor

Jak włączyć odbiornik Vevor YAM0186?

Naciśnij przycisk włączania/wyłączania (symbol zasilania), aby włączyć. Wyświetlacz LCD pokaże wszystkie ikony na chwilę. Aby wyłączyć, naciśnij ponownie ten sam przycisk.

Jak ustawić dokładność wykrywania?

Gdy urządzenie jest włączone, naciśnij przycisk dokładności wysoka/niska, aby przełączać między ustawieniami WYSOKA i NISKA. Domyślnie ustawiona jest WYSOKA. Użyj ustawienia NISKA w przypadku wibracji lub na długich dystansach.

Jak dostosować głośność dźwięku?

Naciśnij przycisk głośności głośnika, aby przełączać między trybami LOUD (głośny), SOFT (cichy) i SILENT (wyciszony). Domyślnie ustawiony jest LOUD.

Jak włączyć podświetlenie wyświetlacza LCD?

Naciśnij przycisk podświetlenia ON/OFF, aby włączyć lub wyłączyć podświetlenie wyświetlacza LCD. Przydatne w warunkach słabego oświetlenia.

Co zrobić, jeśli odbiornik nie wykrywa wiązki lasera?

Upewnij się, że okno odbioru lasera jest skierowane w stronę źródła lasera (w kącie 40°). Sprawdź, czy baterie są prawidłowo zainstalowane i wystarczająco naładowane. Jeśli problem nadal występuje, skontaktuj się z obsługą.

Jak interpretować sygnały dźwiękowe i wyświetlacz?

Szybki sygnał dźwiękowy oznacza, że wykrywacz należy przesunąć w dół. Wolny sygnał oznacza, że należy go przesunąć w górę. Ciągły dźwięk oznacza, że wiązka jest wyrównana z punktem odniesienia. Wyświetlacz LCD pokazuje również strzałki kierunkowe.

Jak zamontować odbiornik na pręcie pomiarowym?

Przymocuj dostarczony zacisk do wykrywacza za pomocą otworu wyrównującego i dokręć śrubę. Następnie poluzuj pokrętło zacisku, umieść go na pręcie i ponownie dokręć, aby zamocować. Aby wyregulować wysokość, poluzuj pokrętło i zmień pozycję.

Jaka jest żywotność baterii i jak oszczędzać baterie?

Żywotność zależy od baterii. Urządzenie wyłącza się automatycznie po 10 minutach bez wykrywania wiązki, aby oszczędzać energię. Używaj baterii tego samego typu i pojemności.

Jakie są ważne zasady bezpieczeństwa?

Mimo że ten odbiornik nie zawiera lasera, unikaj narażania oczu na wiązkę lasera emitowaną przez źródło. W razie potrzeby noś okulary ochronne. Przed użyciem dokładnie przeczytaj instrukcję.

Jak czyścić i konserwować odbiornik?

Wyczyść urządzenie miękką, suchą szmatką. Nie używaj agresywnych środków chemicznych. Przechowuj w suchym miejscu, z dala od kurzu.

INSTRUKCJA OBSŁUGI YAM0186 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

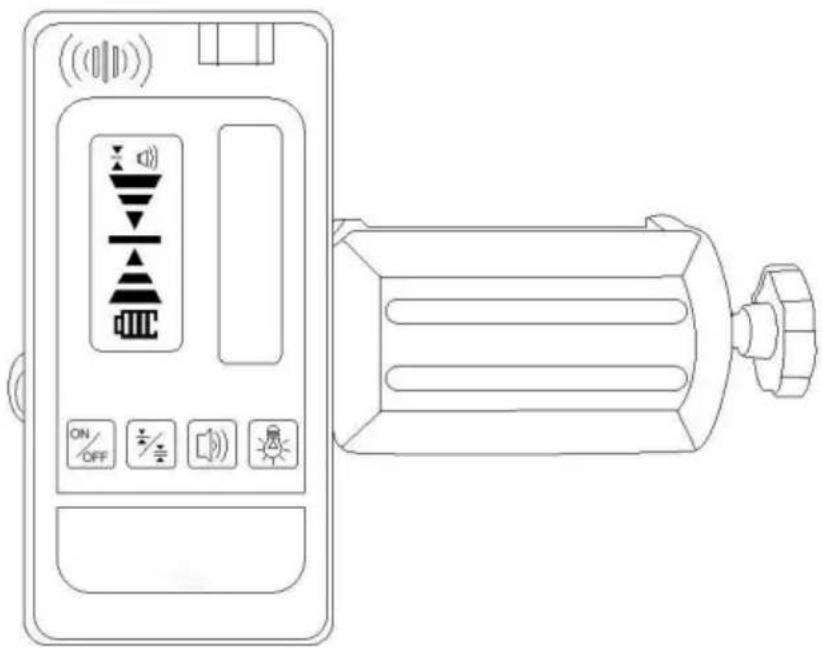

ODBIORNIK ŚWIATŁA LINII

MODEL:YAM0186

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ODBIORNIK ŚWIATŁA LINII

MODEL:YAM0186

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownicy muszą przeczytać instrukcję instrukcję uważnie.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodzaj środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, należy postępować zgodnie z poniższymi zaleceniami.
	Oświadczenie FCC:To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie jest z zastrzeżeniem następujących dwóch warunków: (1) Urządzenie to nie może powodować szkodliwe zakłócenia, a (2) urządzenie to musi akceptować wszelkie zakłócenia odebrane, w tym zakłócenia, które mogą powodować niepożądane działanie.

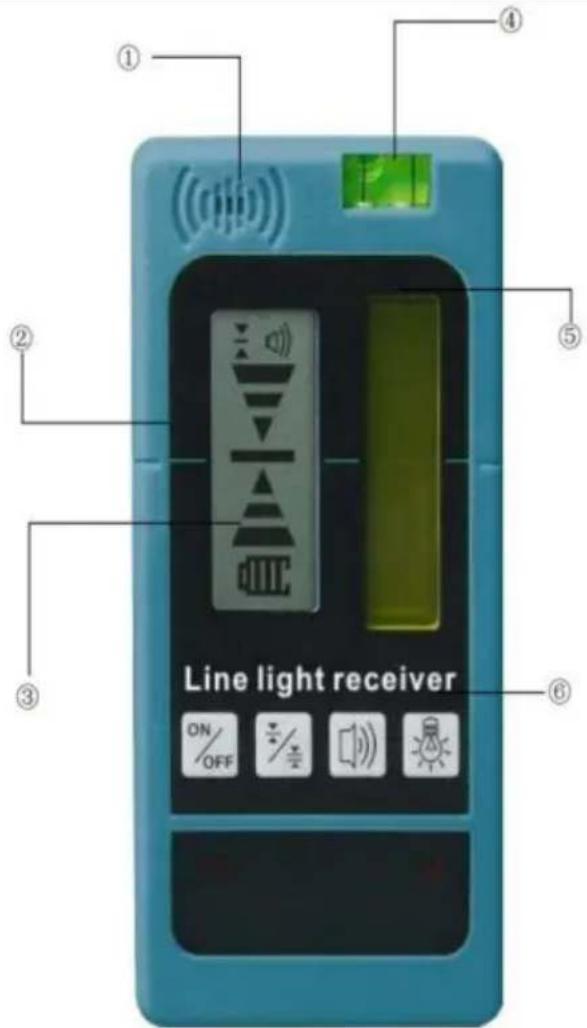

1. Głośnik 2.
   Przednia linia odniesienia
2. Przedni wyświetlacz LCD
3. Fiolka bąbelkowa 10. Mocowanie gwintowane

4. Okno odbioru lasera 6. Klawiatura

5. Tylna linia odniesienia

6. Otwór wyrównujący
7. Tylny wyświetlacz LCD
8. Komora baterii

Ikony klawiatury i wyświetlacza LCD

Klawiatura

Klawisz włączania/wyłączania zasilania

Klawisz wysokiej/niskiej dokładności

Klawisz głośności głośnika

Klawisz włączania/wyłączania oświetlenia

Ikony LCD

Wykryto laser - dane wyższe niż wiązka lasera. Przesuń detektor

Pokazany kierunek (w dół)

Wykryto laser - punkt odniesienia niższy niż wiązka lasera. Przesuń detektor

Pokazany kierunek (w góre)

Wykryto laser - punkt odniesienia zgodny z wiązką lasera

Głośność brzęczyka-głośno/cicho/wyciszenie

Ustawienie niskiej dokładności

Ustawienie wysokiej dokładności

Moc baterii - solidna Przybliżony czas pracy baterii, jak pokazano

Migające światło baterii Baterie wymagają wymiany

Montaż/demontaż baterii

Detektor

Otwórz komorę baterii, otwierając pokrywę baterii.

Montaż/wyjmowanie baterii Podczas umieszczania baterii w jednostce laserowej należy zachować odpowiednią pozycję.

Zamknij i zablokuj szczelnie pokrywę komory baterii.

OSTRZEŻENIE:

Należy zwrócić szczególną uwagę na oznaczenia uchwytów baterii (+) i (-), aby zapewnić prawidłową wymianę baterii.

wkładek. Baterie muszą być tego samego typu i pojemności. Nie należy stosować kombinacji

baterii o różnych pojemnościach pozostałych

Organizować coś

Detektor może być używany ręcznie lub za pomocą zacisku do mocowania detektora do przyrządu pomiarowego.

pręt, słup lubpodobny przedmiot.

Aby zamontować zacisk na detektorze:

Poprowadź zacisk w stronę detektora, korzystając z otworu wyrównującego.

Dokreć śrubę mocującą.

Aby zamontować zacisk na pręcie pomiarowym, słupie lub podobnym przedmiocie:

Poluzuj pokrętło napinające.

Umieścić na pręcie pomiarowym, słupie lub podobnym przedmiocie.

Dokreć pokrętło, aby zabezpieczyć zacisk.

Podczas ustalania poziomu odniesienia należy poluzować zacisk, aby umożliwiać pozycjonowanie w góre/w dół.

Po znalezieniu poziomu odniesienia należy Ponownie dokręcić pokrętło w celu zabezpieczenia.

Naciskać aby włączyć detektor

Po włączeniu zasilania , cały wyświetlacz LCD na chwilę wyświetl i wszystkie ikony (umożliwia to sprawdź, czy wyświetlacz LCD działa prawidłowo)

Naciśnij ponownie, aby WYŁĄCZYĆ detektor

NOTATKA:

Detektor wyłączy się automatycznie po 10 minutach, jeśli nie wykryje lasera.

aby oszczędzać baterię i włączyć urządzenie ponownie.

Naciskać

Podświetlany wyświetlacz LCD

Gdy WŁ., naciśnij

aby włączyć/wyłączyć podświetlenie wyświetlacza LCD.

Dokładność

Po włączeniu naciśnij, abyrzełącać ustawienia dokładności pomiędzy WYSOKĄ i NISKA

Po włączeniu zasilania , Domyślne ustawienie dokładności jest ustawione na WYSOKIE

NOTATKA:

Wybierz ustawienie NISKIEJ dokładności tylko wtedy, gdy nie jest potrzebna WYSOKA dokładność.

i/lub gdy nie można uzyskać stabilnego poziomu odniesienia ze względu na niewielkie drgania w miejscu pracy lub w jego pobliżu

Jeżeli punkt do pomiaru znajduje się w większej odległości, dokładność jest NISKA

może być konieczne ustawienie z powodu fal upałów lub niewielkich wibracji, które może utrudniać uzyskanie stabilnego poziomu odniesienia.

Głośność głośnika

Po włączeniu zasilania , naciskać oby przełącać ustawienia głośności (LOUD /

MIĘKKI / WYCISZONY).

Po włączeniu zasilania , Domyślne ustawienie głośności jest ustawione na GŁOŚNO.

Wykrywanie poziomu odniesienia

Po włączeniu detektorą należy ustawić go w obszarze, w którym znajduje się wiązka lasera.

odniesienie jest projektowane w kierunku.

Za pomocą fiolki bąbelkowej utrzymuj poziomą powierzchnię detektora.

Upewnij się, że okno odbioru lasera jest skierowane w stronę lasera.

źródło wiązki.

Przesuń detektor zgodnie ze wskazaniem na wyświetlaczu LCD, aby ustawić punkt odniesienia względem wiązki laserowej.

Jeśli głośność głośnika jest włączona (GŁOŚNO/CICHO), rozlegnie się sygnał dźwiękowy

aby pomóc w przekazywaniu informacji o położeniu detektora.

Sygnał dźwiękowy sygnalizuje wykrycie wiązki laserowej. Szybki

sygnał dźwiękowy sygnalizuje konieczność przesunięcia detektora w dół

Sygnał dźwiękowy sygnalizuje, że detektor należy przesunąć w góre. Ponownie, wyświetlacz LCD

wskazuje również kierunek, w którym należy przesunąć detektor.

Ciągły dźwięk oznacza, że wiązka lasera jest wyrównana z punktem odniesienia

detektor.

NOTATKA:

Podczas wykrywania poziomu odniesienia okno odbioru lasera musi być skierowane w stronę

źródło lasera w zakresie 40° od lewej do prawej

Cechowanie

Po wykryciu poziomu odniesienia

, pozycję można oznaczyć na

linia daty

NOTATKA:

Pamiętaj, aby podczas pomiaru kierować się tyłem detektora

wartość rekompensaty (odległość od góry do punktu odniesienia), jeśli góra

detektor był używany jako miejsce oznaczenia

Czytanie personelu

Po wykryciu poziomu odniesienia należy odczytać pozycję widoczną w punkcie odniesienia.

krawędź zacisku

NOTATKA:

Przy określaniu poziomu odniesienia za pomocą pręta pomiarowego, należy lekko

poluzować pokrętło dociskowe, aby umożliwiać przesunięcie detektora w górę lub

łatwiej w dół Po znalezieniu poziomu odniesienia mocno dokręć zacisk

aby zapewnić, że detektor pozostanie nieruchomoły na pręcie

Bezpieczeństwo

Ten produkt nie zawiera lasera. Należy jednak przestrzegać instrukcjódczas pracy z narzędziami

bezpieczeństwa dla tego konkretnego instrumentu.

OSTRZEŻENIE:

Przeczytaj uważnie instrukcję bezpieczeństwa.

OSTRZEŻENIE:

Przed użyciem należy uważnie przeczytać instrukcję bezpieczeństwa i instrukcję obsługi produktu.

korzystając z tego produktu. Osoba odpowiedzialna za instrument musi zapewnić, że wszystkie użytkownicy rozumieją niniejsze instrukcje i stosują się do nich.

OSTROŻNOŚĆ:

Podczas pracy narzędzia laserowego należy unikać narażania oczu na działanie emitowanej wiązki laserowej.

(czerwone źródło światła). Narażenie na wiązkę lasera przez dłuższy czas może być

niebezpieczne dla oczu. Zachowaj wszystkie sekcje instrukcji do wykorzystania w przyszłości.

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
