GEBRUIKSAANWIJZING YAM0186 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

LIJNLICHTONTVANGER

MODEL:YAM0186

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

	Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de instructies lezen handleiding zorgvuldig door.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, volgt u de onderstaande aanbeveling.
	FCC-verklaring: Dit apparaat voldoet aan Deel 15 van de FCC-regels. De bediening is onder de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie, en (2) dit apparaat moet elke interferentie accepteren ontvangen, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken.

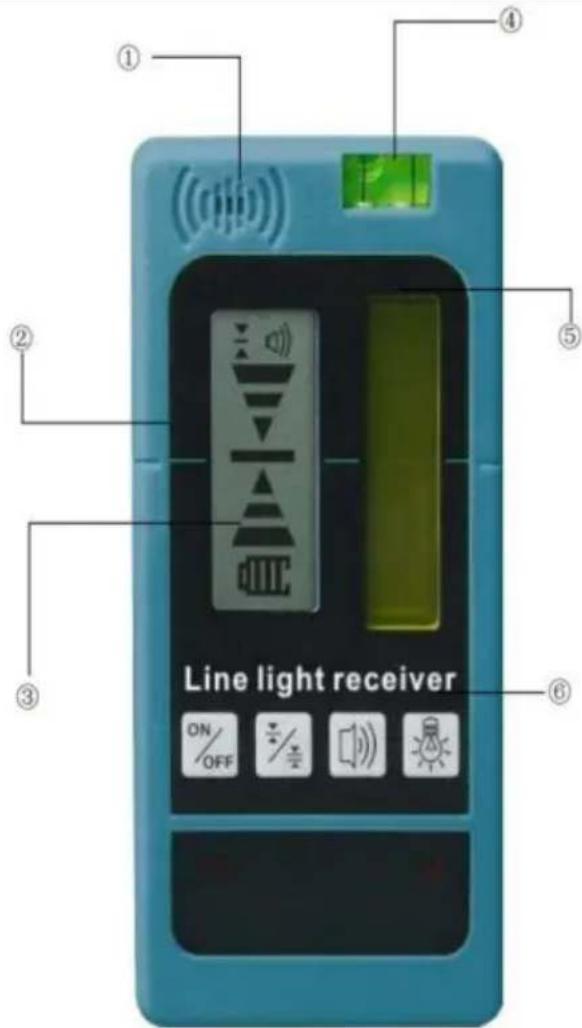

1. Luidspreker
2. Voorste datumlijn
3. LCD-scherm aan de voorzijde
4. Bubbelflesje 10. Schroefdraadmontage

5. Laserontvangstvenster 6.
   Toetsenbord

6. Achterste datumlijn

7. Uitlijningsgat

8. LCD-scherm aan de achterkant

9. Batterijcompartiment

Toetsenbord- en LCD-pictogrammen

Toetsenbord

Aan/uit-knop

Hoge/lage nauwkeurigheidstoets

Luidspreker volume toets

verlichting AAN/UIT-toets

LCD-pictogrammen

Laser gedetecteerd-datum hoger dan laserstraal. Verplaats de detector de

Getoonde richting (omlaag)

Laser gedetecteerd-datum lager dan laserstraal. Verplaats de detector de

Getoonde richting (omhoog)

Laser gedetecteerd - Datum in lijn met laserstraal

Zoemervolume - luid / zacht / dempen

Lage nauwkeurigheidsinstelling

Hoge nauwkeurigheidsinstelling

Batterijvermogen - vast Geschatte batterijduur zoals weergegeven

Batterijvoeding-knipperend Batterijen moeten worden vervangen

Batterij installeren/verwijderen

Detector

Open het batterijvak door het batterijklepje open te klappen.

Batterijen plaatsen/verwijderen Plaats de batterijen correct in de lasereenheid.

Sluit en vergrendel het batterijklepje goed.

WAARSCHUWING:

Let goed op de markeringen van de batterijhouders (+) en (-) voor een correcte plaatsing van de batterij.

invoegingen. Batterijen moeten van hetzelfde type en dezelfde capaciteit zijn. Gebruik geen combinatie

van batterijen met verschillende capaciteiten resterend

Instellen

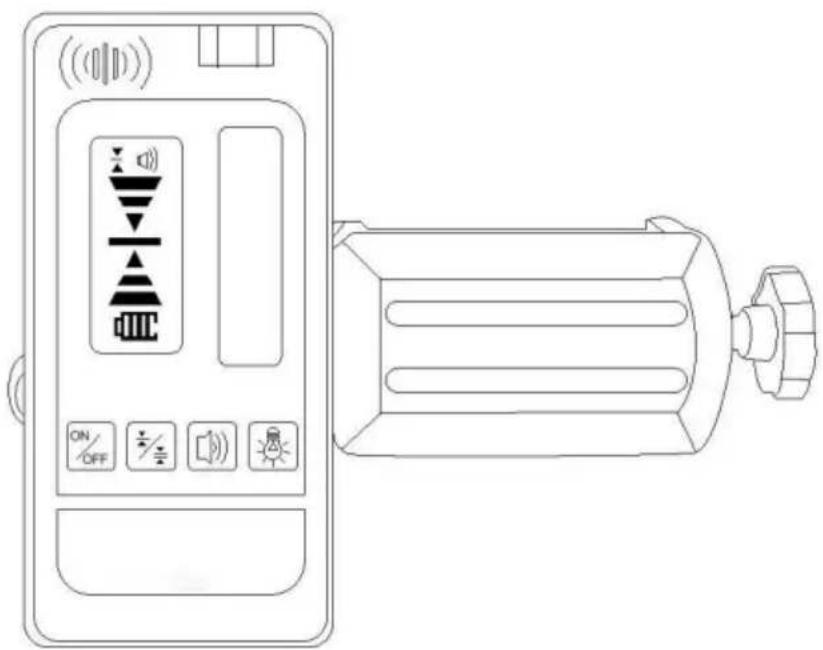

Detector kan in de hand worden gebruikt of met een klem om de detector op een meetapparaat te monteren staaf, paal ofoortgelijk voorwerp.

Om de klem op de detector te monteren:

Leid de klem via het uitlijngat naar de detector.

Draai de bevestigingsschroef vast.

Om de klem op een meetstok, paal of soortgelijk object te bevestigen:

Draai de spanknop los.

Plaats op een meetlat, paal of soortgelijk voorwerp.

Draai de knop vast om de klem vast te zetten.

Bij het lokaliseren van het referentieniveau, maakt u de klem los om de positie omhoog/omlaag te kunnen verstellen.

Wanneer het referentieniveau is gevonden draait u de knop weer vast.

Controleer bij het , het hele LCD-scherm zal tijdelijk alle pictogrammen weergeven (dit maakt het mogelijk om inschakelen of het LCD-scherm correct functioneert.

Druk nogmaals om de detector UIT te zetten

OPMERKING:

De detector schakelt automatisch uit na 10 minuten zonder laserdetectie

om de batterij te sparen en het apparaat weer AAN te zetten.

Pers

Verlicht LCD-scherm

Wanneer AAN, druk op om de LCD-verlichting AAN/UIT te zetten.

Nauwkeurigheid

Wanneer het apparaat isgeschakeld, drukt u op de knop om de nauwkeurigheidsinstelling te wisselen tussen HOOG en LAAG Wanneer ingeschakeld , de standaard nauwkeurigheidsinstelling is ingesteld op HOOG

OPMERKING:

Selecteer alleen de instelling voor LAGE nauwkeurigheid in tijden waarin HOGE nauwkeurigheid niet nodig is en/of wanneer een stabiel referentieniveau niet kan worden verkregen vanwege lichte trillingen op of nabij de werkplek

Als het te meten punt zich op een grotere afstand bevindt, is de nauwkeurigheid LAGE instelling kan nodig zijn vanwege hittegolven of lichte trillingen die kan het verkrijgen van een stabiel referentieniveau verstoren.

Luidsprekervolume

Wanneer ingeschakeld , druk op om door de volume-instellingen te schakelen (LOUD /

ZACHT / GEDEMPT).

Wanneer ingeschakeld , Het standaardvolume staat op LUID.

Referentieniveau detecteren

Met de detector AAN plaatst u zich in het algemene gebied waar de laserstraal zich bevindt.

waarnaar verwezen wordt, wordt geprojecteerd.

Gebruik het luchtbelbuisje om een waterpas vlak met de detector te behouden.

Zorg ervoor dat het laserontvangstvenster in de richting van de laser is gericht straalbron.

Beweeg de detector zoals aangegeven op het LCD-scherm om de referentie uit te lijnen met de laserstraal.

Als het luidsprekervolume AAN staat (LUID/ZACHT), klinkt er een hoorbare toon

om te helpen bij het communiceren van de positionering van de detector.

Een pieptoon geeft aan dat de laserstraal is gedetecteerd. Een snelle

pieptoon geeft aan dat de detector naar beneden moet worden bewogen Een langzamere

Pieptoon geeft aan dat de detector omhoog moet worden bewogen. Opnieuw het LCD

geeft ook aan in welke richting de detector moet worden bewogen.

Een constante toon geeft aan dat de laserstraal is uitgelijnd met het referentiepunt op detector.

OPMERKING:

Bij het detecteren van het referentieniveau moet het laserontvangstvenster naar

de laserbron binnen een bereik van 40° van links naar rechts

Markeren

Zodra het referentieniveau is gedetecteerd

, de positie kan worden gemarkeerd op de

datumlijn

OPMERKING:

Zorg ervoor dat u de achterkant van de detector raadpleegt voor de meting

compensatiewaarde (afstand van boven tot nulpunt) als de bovenkant van de

detector werd gebruikt als markeringslocatie

Het personeel lezen

Zodra het referentieniveau is gedetecteerd, leest u de positie die op het datumpunt wordt weergegeven rand van de klem

OPMERKING:

Bij het vinden van het referentieniveau met behulp van een meetlat, licht

Draai de spanknop los zodat de detector omhoog of omlaag kan worden bewogen.

gemakkelijker naar beneden Wanneer het referentieniveau is gevonden, draait u de klem stevig vast om ervoor te zorgen dat de detector stil op de staaf blijft staan

Veiligheid

Dit product bevat geen laser. Volg echter de veiligheidsinstructies, bij het werken met gereedschap

voor dat specifieke instrument.

WAARSCHUWING:

Lees de Veiligheidsinstructies zorgvuldig door.

WAARSCHUWING:

Lees de veiligheidsinstructies en de product handleiding zorgvuldig door voordat u het product gebruikt.

bij het gebruik van dit product. De persoon die verantwoordelijk is voor het instrument moet ervoor zorgen dat alle

Gebruikers begrijpen deze instructies en houden zich eraan.

VOORZICHTIGHEID:

Terwijl een lasertool in werking is, moet u voorkomen dat uw ogen worden blootgesteld aan de laserstraal die eruit komt

(rode lichtbron). Blootstelling aan een laserstraal gedurende een langere tijd kan

gevaarlijk voor uw ogen. Bewaar alle secties van de handleiding voor toekomstige referentie.

Gemaakt in China
