Type de produit	Tour à métaux
Marque	Vevor
Modèle	WM210V-L
Dimensions (L × l × H)	1200 × 340 × 360 mm
Poids net	79 kg
Poids brut	90 kg
Alimentation	110 V ~ 60 Hz ou 220-240 V ~ 50 Hz, monophasé, 750 W
Moteur	Moteur DC 83ZY005A, 750 W
Plage de vitesse de broche	50 - 2500 tr/min (variable)
Balancement sur le banc	210 mm
Balancement sur le chariot transversal	110 mm
Distance entre pointes	735 mm
Alésage de la broche	38 mm
Cône de broche	MT3
Cône de contre-pointe	MT2
Course longitudinale (chariot)	736 mm
Course transversale (glissière croix)	75 mm
Course supérieure (glissière composée)	55 mm
Filetages métriques	14 pas : 0,3 à 3 mm
Filetages impériaux	10 pas : 10 à 44 TPI
Accessoires inclus	Mandrin 3 mors, pointes MT3/MT2, clés, huileur, poulies
Sécurité	Bouton d'arrêt d'urgence, protection de l'outil, arbre de transmission
Entretien et nettoyage	Nettoyer les copeaux, lubrifier les glissières avec de l'huile 20W, graisser les engrenages
Pièces détachées / réparabilité	Pièces disponibles sur vevor.com/support

FOIRE AUX QUESTIONS - WM210V-L Vevor

Comment régler la vitesse de la broche ?

Tournez le bouton de commande de vitesse variable (F, Fig.9) dans le sens horaire pour augmenter la vitesse, antihoraire pour diminuer. La plage de vitesse dépend de la position de la courroie.

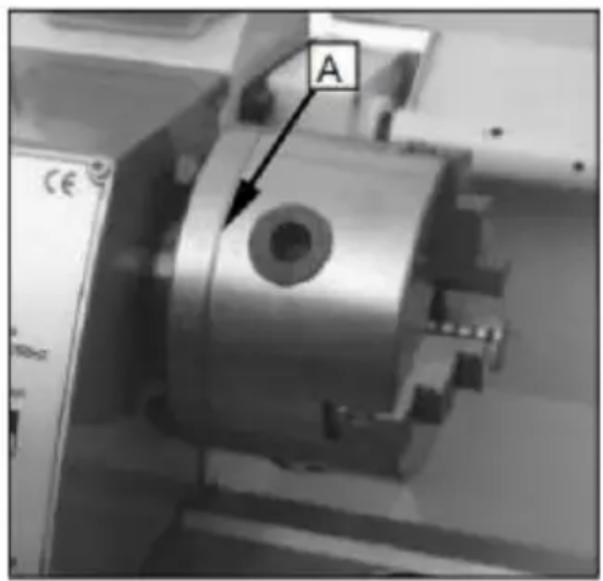

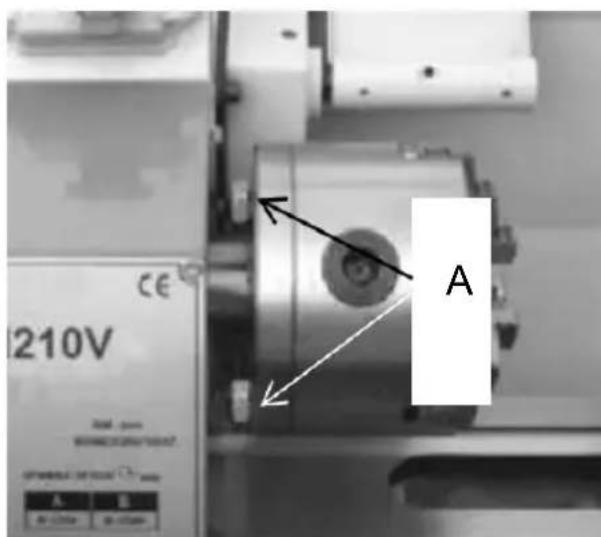

Comment changer le mandrin ?

Desserrez les trois vis de réglage et les écrous (A, Fig.13) sur la bride du mandrin pour retirer l'ancien mandrin. Montez le nouveau mandrin et serrez les mêmes vis et écrous.

Comment effectuer un filetage ?

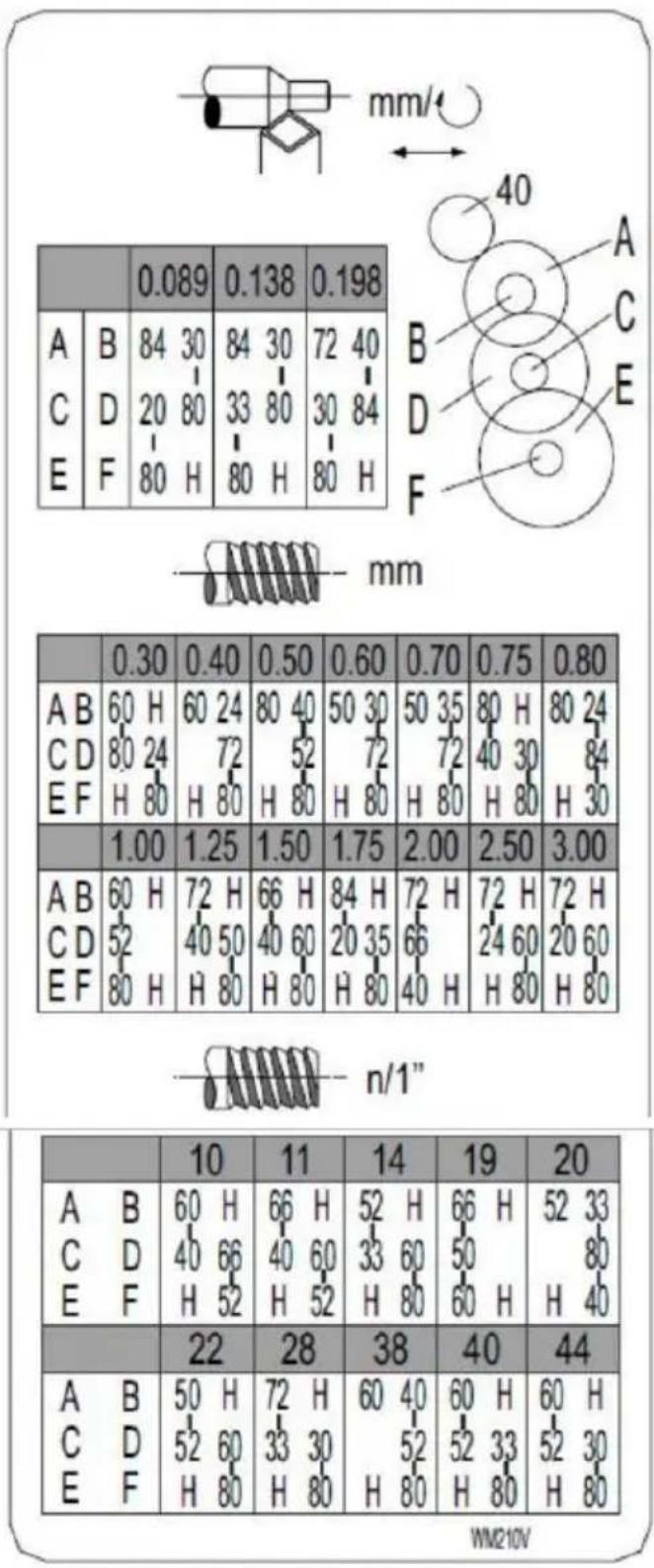

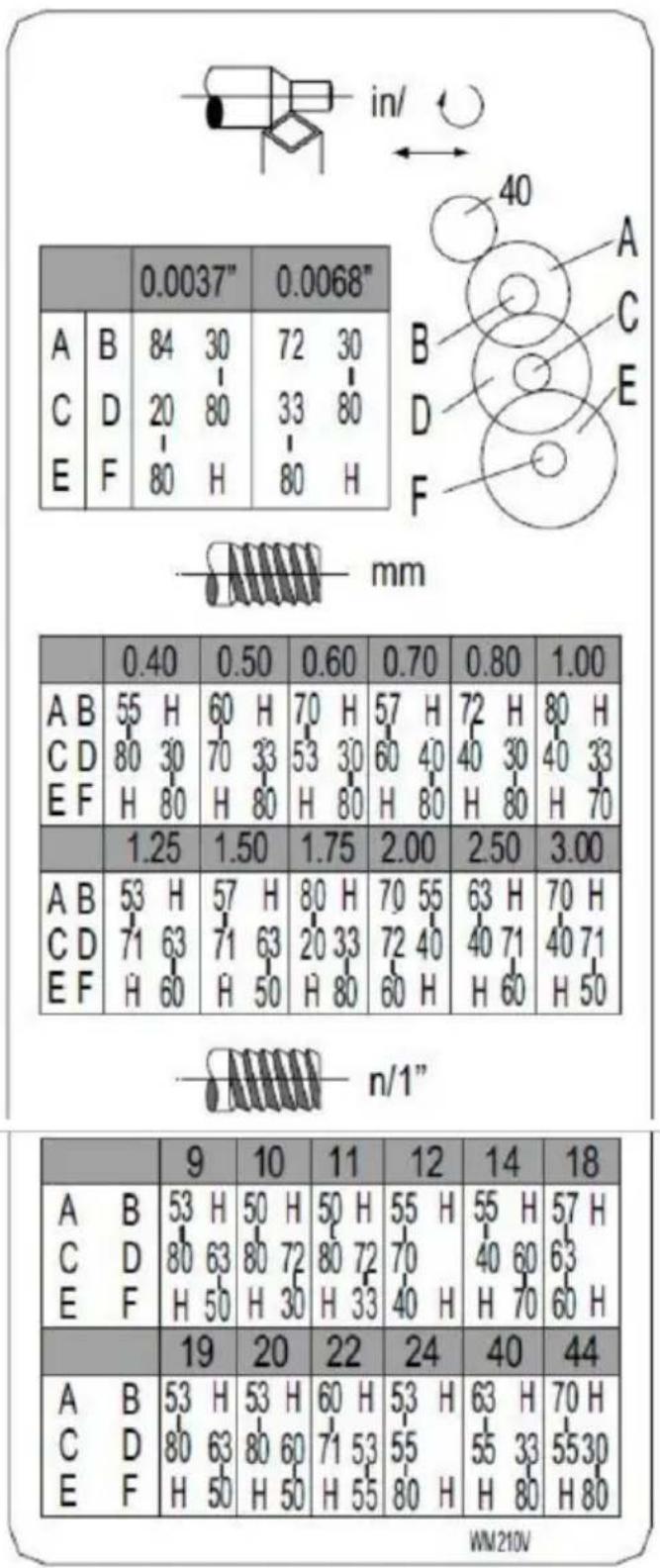

Réglez la machine sur le pas de filetage souhaité à l'aide du tableau (Fig.20). Engagez le demi-écrou après avoir démarré la broche. Coupez le filetage par passes successives en retirant l'outil à la fin de chaque course. Utilisez une faible vitesse de broche.

Comment lubrifier le tour ?

Lubrifiez quotidiennement les quatre orifices d'huile du chariot (A, Fig.36) et les deux orifices du glissement croisé (B, Fig.36) avec de l'huile de machine 20W. Graissez légèrement la vis mère et les engrenages de changement de vitesse.

Que faire en cas de vibrations ou de broutage ?

Réduisez l'avance et vérifiez la vitesse de coupe. Assurez-vous que l'outil est bien affûté et correctement serré. Vérifiez le jeu des roulements de la broche et ajustez si nécessaire (Fig.32).

Comment remplacer les courroies ?

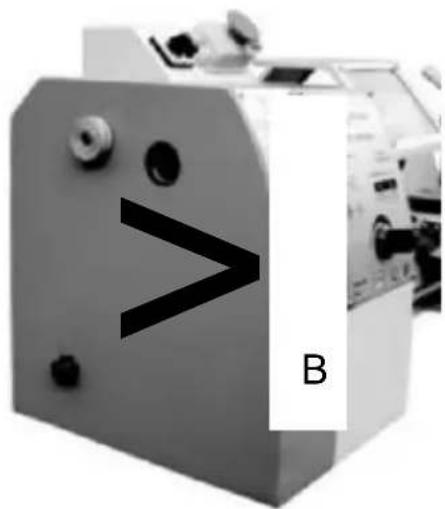

Dévissez les deux vis de fixation et retirez le capot de protection (B, Fig.15). Desserrez la poulie de tension, retirez l'ancienne courroie et installez la nouvelle en respectant les positions du tableau de vitesse (Fig.16).

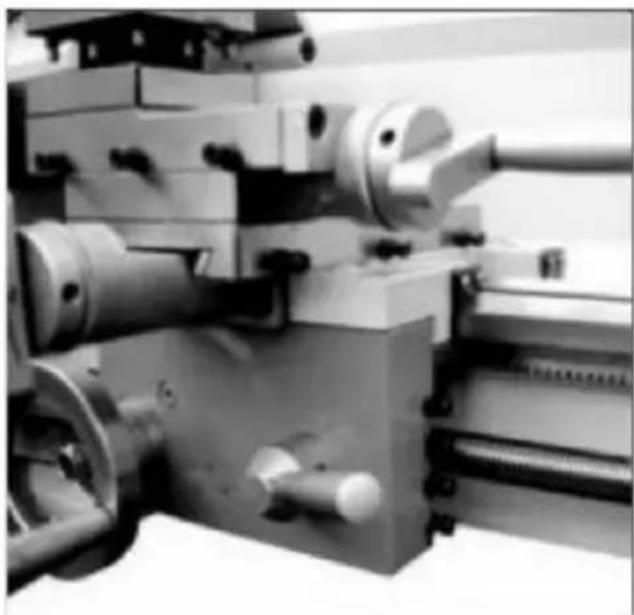

Comment régler le jeu des glissières ?

Pour la glissière transversale, desserrez les écrous de blocage (E, Fig.33) et serrez les vis de réglage (D, Fig.33) jusqu'à éliminer le jeu tout en permettant un mouvement libre. Serrez les écrous de blocage. Procédez de même pour la glissière supérieure (Fig.34).

Comment utiliser la lunette fixe ?

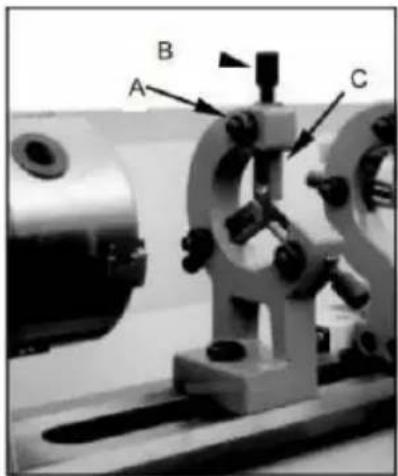

Desserrez les trois écrous hexagonaux (A, Fig.31) et la vis moletée (B, Fig.31). Ouvrez les doigts (C, Fig.31) pour placer la pièce. Serrez les doigts contre la pièce sans trop serrer, puis serrez les trois écrous. Lubrifiez les points de contact.

Quelle est la tension d'alimentation requise ?

Le tour WM210V-L fonctionne sur une alimentation de 110 V ~ 60 Hz ou 220-240 V ~ 50 Hz, monophasé, 750 W. Confirmez la tension locale avant le branchement.

Où trouver les pièces détachées ou le support technique ?

Rendez-vous sur www.vevor.com/support pour le support technique et le certificat de garantie électronique. Les pièces de rechange sont disponibles via le site Vevor.

MODE D'EMPLOI WM210V-L Vevor

Support technique et certificat de garantie électronique : www.vevor.com/support

TOUR – MANUEL D'INSTRUCTIONS

MODÈLE : WM210V-L

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Sauvegarder", "Half", "Half price" ou toute autre expression similaire utilisée par nous représente seulement une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux principales grandes marques, et ne signifie pas nécessairement couvrir toutes les catégories d'outils offerts par nous. Vous êtes priés de vous rappeler de vérifier attentivement lorsque vous passez une commande chez nous, si vous réalisez réellement des économies de moitié par rapport aux plus grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

TOUR

MODÈLE : WM210V-L

Vous avez des questions sur le produit ? Besoin d'un support technique ? N'hésitez pas à nous contacter gratuitement :

Support technique et certificat de garantie électronique : www.vevor.com/support

Ceci est le manuel d'instructions original. Veuillez lire attentivement toutes les instructions avant l'opération. VEVOR se réserve le droit d'interpréter notre manuel d'utilisation. L'apparence du produit doit être soumise au produit que vous avez reçu. Veuillez nous excuser si nous ne vous informons pas à nouveau en cas de mises à jour technologiques ou de modifications de notre produit.

POINTS IMPORTANTS À SURVEILLER

Les informations contenues dans ce manuel sont fournies à titre de guide pour le fonctionnement de ces machines et ne constituent pas une partie du contrat. Les données qu'il contient ont été obtenues auprès du fabricant de la machine et

d'autres sources. Nous nous efforçons d'assurer l'exactitude de ces informations

et essayons de vérifier chaque élément et chaque donnée, mais nous ne pouvons pas garantir l'exactitude complète des informations, ce qui signifie que l'équipement fourni peut différer dans les détails de la description des instructions. En outre,

Le développement de la machine peut signifier que l'équipement fourni peut différer en détail des descriptions ci-incluses. La responsabilité appartient donc à l'utilisateur de s'assurer que l'équipement ou le processus est adapté à l'usage destiné.

ASSURANCE QUALITÉ

Nous mettons tout en œuvre pour assurer la qualité de nos produits, et nous

Nous promettons aux consommateurs que nous garantissons nos produits pendant un an, à l'exception des dommages causés à la machine par une mauvaise utilisation des clients et les accidents qui en résultent, ou par une usure anormale et des dommages causés par un entretien inadéquat.

Afin de remplir l'engagement de garantie, le produit ou la pièce avec des problèmes de qualité, s'il vous plaît retournez-nous pour vérification, port payé. Les marchandises envoyées en retour devraient être accompagnées d'une note de la date d'achat et d'une

explication écrite de la qualité du produit. Après notre inspection et confirmation, nous réparerons ou remplacerons les produits, ou rembourserons le paiement ; Si nous ne parvenons pas à fournir une réparation

POINTS À SURVEILLER

ou un remplacement en temps opportun, nous prendrons en charge les frais découlant de la réparation ou du remplacement des produits ; Si les dégâts ne sont pas dus à la qualité du produit, mais à une utilisation incorrecte de l'utilisateur ou à d'autres raisons, le coût sera supporté par le client.

Notre entreprise se réserve le droit de modifier ces spécifications et les spécifications du produit. Nous ferons des efforts continus pour améliorer la

qualité de nos produits.

Tous droits réservés. La reproduction ou la copie n'est pas autorisée sans autorisation.

AVERTISSEMENT DE SÉCURITÉ

symbole	symbole Description
	avertissement - À réduire le risque de blessure, utilisateur à lire absolument mode d' emploi avec précaution .
	Ce symbole, placé avant une sécurité commentaire, indique un ge précaution, avertissement ou danger. J'ignore cet avertissement peut conduire à un accident. Pour réduire la risque de blessure, ou électrocution, S'il vous plaîtsuivez toujours le recommandation affichée ci-dessous.
	Danger!Risque de dommages personnels blessures ou dommages environnementaux ! Risque de électrique choc! Risque de dommages personnels blessure par électrique choc!
	Courant alternatif
	Attention au serrage
	avertissement- Assurez-vous de porter des protections auditives lorsque en utilisant ceci produit.
	avertissement- Assurez-vous de porter des lunettes protecteurs lorsc en utilisant ceci produit.

	Faire pas mets tes mains dans la protection de sécurité lorsque machine fonctionne
	Entrée interdite automatique machines en opération Autorisé personnel seulement
	Faire ne pas remplir d'huile pendant opération
	Faire ne pas tourner pendant réparation
	Fonctionnement sans fatigue
	L'opération est Non appels téléphoniques
	Élimination information:Ce produit est soumis à la fourniture de services européens Direc 2012/ 19/ CE . Le symbole montrant un rouler sur des roulettes poubelle croisé à travers indique que le le produit nécessite une séparation collecte des ordures dans le européen syndicat. Ceci s'applique à la produit et tout accessoires marqué de ce symbole. produits marqués comme tel peut pas être jeté avec déchets ménagers normaux , mais doit être pris à un collection point de recyclage de l'électricité et électronique appareils

AVERTISSEMENT : Lisez tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournies avec cette machine. Le non-respect de toutes les instructions ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conservez tous les avertissements et instructions pour référence future.

1. La machine doit également être utilisée par des personnes expérimentées qui connaissent le processus de fonctionnement de la machine ; ne pas utiliser par des personnes non formées.

Machine-outil à volonté. Utilisez les instructions avant la mise en fonctionnement.

1. Avant de démarrer la machine, le couvercle de sécurité doit être en bonne position.
2. Avant de démarrer l'outil de la machine, veuillez vérifier si l'outil, la clé et le mandrin sont retirés.
3. Empêchez la machine de démarrer accidentellement. Coupez l'alimentation du moteur avant de serrer la pièce ou de changer l'outil.
4. Ne forcez pas la coupe. Coupez selon l'ensemble couteau, vitesse de coupe, profondeur de coupe et vitesse d'avance.
5. Utilisez l'outil droit. Utilisez également l'outil correct pour la pièce à usiner.
6. Gardez l'outil bien aiguisé et propre pour assurer un fonctionnement normal et sûr. Lubrifiez et remplacez régulièrement les accessoires.
7. Avant de régler ou de réparer la machine, assurez-vous de déconnecter l'alimentation électrique.
8. Veuillez vérifier les performances de sécurité de la machine avant de la démarrer.

Vérifiez les performances de toutes les pièces en mouvement. Toutes les pièces doivent être installées correctement. Les pièces endommagées doivent être réparées rapidement.

1. Lorsque la machine est en cours d'exécution, l'opérateur ne doit pas la quitter.
2. Gardez le lieu de travail propre. Un environnement de travail sale peut facilement conduire à des accidents.
3. N'utilisez pas la machine dans un environnement dangereux. Ne travaillez pas dans des endroits humides. Assurez-vous que les composants électriques sont protégés de l'humidité. Bon éclairage.
4. Il est interdit aux enfants d'entrer sur le chantier, et le personnel non exploitant doit maintenir une distance de sécurité avec la zone de travail.
5. Pour garder les enfants hors de la zone de travail, la porte doit être verrouillée quand je quitte l'atelier.
6. Habillez-vous de manière appropriée. Ne portez pas de vêtements amples, de gants, de cravates, d'anneaux,

de bracelets, de bijoux, etc. Pour plus de sécurité, portez des chaussures antidérapantes. Si vous avez les cheveux longs, veuillez porter un filet à cheveux.

1. Portez des lunettes de protection pendant le fonctionnement.
2. Faites attention à l'endroit où vous vous tenez et gardez votre équilibre à tout moment.
3. Ne placez pas vos mains près des pièces en mouvement de la machine.
4. N'effectuez pas de réglages pendant que la machine est en marche.
5. Lisez et comprenez tous les avertissements affichés sur la machine.
6. Ce manuel est uniquement destiné à familiariser les clients avec le fonctionnement de la machine et ne constitue pas une formation complète.
7. Veuillez respecter ces avertissements, sinon vous risquez de vous blesser gravement.
8. La machine peut produire des produits chimiques nocifs pendant le travail, comme la poussière, la sciure, les particules de meulage et de perçage. Pour réduire les risques liés à ces produits chimiques, travaillez dans un endroit bien ventilé et portez des équipements de protection, tels que des masques à filtres à particules.

PARAMÈTRES TECHNIQUES

Taper nombre	WM 210V-L
capacités
balançoire sur Lit	210 mm
balancer au-dessus croix côté	110 mm
Distance Entre centres	735 mm
Largeur de Lit	100 mm
Tête de poupée
Trou à travers fuseau	38 mm
Cône dans la broche Nez	MT 3
Nombre de vitesses de broche	Variable
Plage de vitesses de broche	50-2500 tr/min
Alimentation et Enfilage
Nombre de métriques Fils	14
Gamme de Métrique Fils	0,3 à 3 mm
Nombre de 1 mperial Fils	10
Gamme de 1 mperial Fils	10~44T.PI
Gamme de Longitudinal Alimentation	0,1 à 0,20 mm
composé et transport
Tropl Type de poste	4
Trajet maximal des composés	55 mm
Croix maximale glisser Voyage	75 mm
Capacité de transport maximale Voyager	736 mm
poupée mobile
Course de la broche de stock Tail	60 mm
Cône en stock Tail fuseau	MT 2
Divers
Principal Moteur	110 V ~ 60 Hz / 220-240 V - Hz , 1 Ph /750W,
Longueur, largeur et Hauteur	1200×340×360 ( mm )
Poids du produit	Poids net : 79 kg ; Poids 90 kg
Taille du paquet	1230*460*450 mm

Les informations générales données dans cette spécification ne sont pas contractuelles.

Accessoires standard

Accessoires dans la boîte à outils (Fig. 1)

1 point mort MT5, 1 point mort MT2, 3 outils, 1 pistolet à huile, 1 tournevis cruciforme, 1 tournevis Fiat, 1 mandrin à trois mâchoires, 5 clés à douille hexagonales, 3 clés à tête double

8 ensembles de poulies (30T, 33T, 35T, 50T, 52T, 40T, 60T, 66T)

Accessoires spéciaux (accessoires nécessitant un paiement supplémentaire)

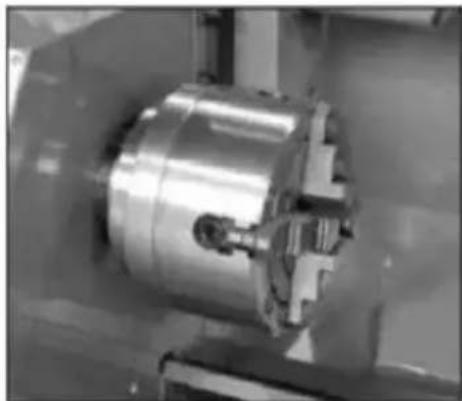

Quatre mandrin à mâchoires et dos assiette (plaque de connexion)Salut repos

cadrecentralDisquue

arrière

Disque disjoint

Je me repose aussi protection couverture

Vis de protection couverture

En tournant aussi

Mandrin de perçage et tige de connexion

1. Finition retirer la caisse en bois autour de la tour
2. Vérifiez tous les accessoires de la machine selon la liste d'emballage.
3. Déballez le tour de la caisse d'expédition bas.
4. Choisissez un emplacement pour le tour qui est stable, avec un bon éclairage et assez de place pour pouvoir entretenir le tour sur les quatre côtés.
5. Avec un équipement de levage adéquat, soulevez lentement le tour de la caisse d'expédition bas. Ne le soulevez pas par la broche. Assurez-vous que le tour est équilibré avant de le déplacer vers le support de banc robuste.

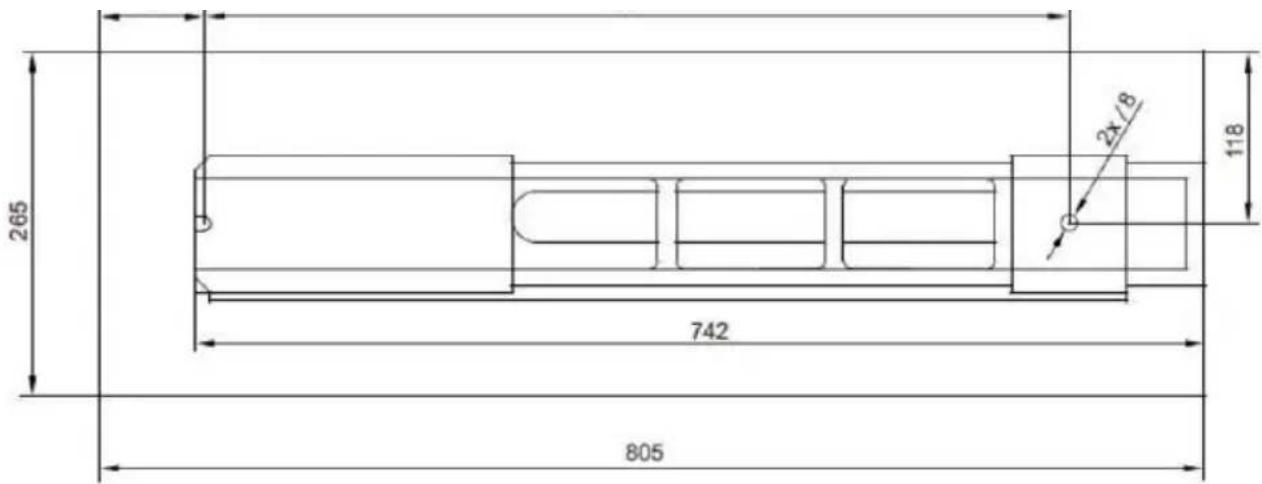

6. Pour éviter de tordre le lit, le tour doit être installé sur une surface absolument plane et de niveau. Fixez le tour au support (si utilisé). Si vous utilisez un tourillon, utilisez un boulon traversant pour de meilleures performances.
7. Nettoyez toutes les surfaces protégées contre la rouille à l'aide d'un détergent commercial doux, de kérosène ou de carburant diesel. N'utilisez pas de diluant à peinture, d'essence ou de laque plus mince. Ceux-ci endommageront les surfaces peintes. Couvrez toutes les surfaces nettoyées avec un film léger d'huile pour machine 20W.
8. Retirez le couvercle de l'engrenage final. Nettoyez tous les composants de l'assemblage d'engrenage final et enduisez tous les engrenages avec une graisse épaisse non fluide.

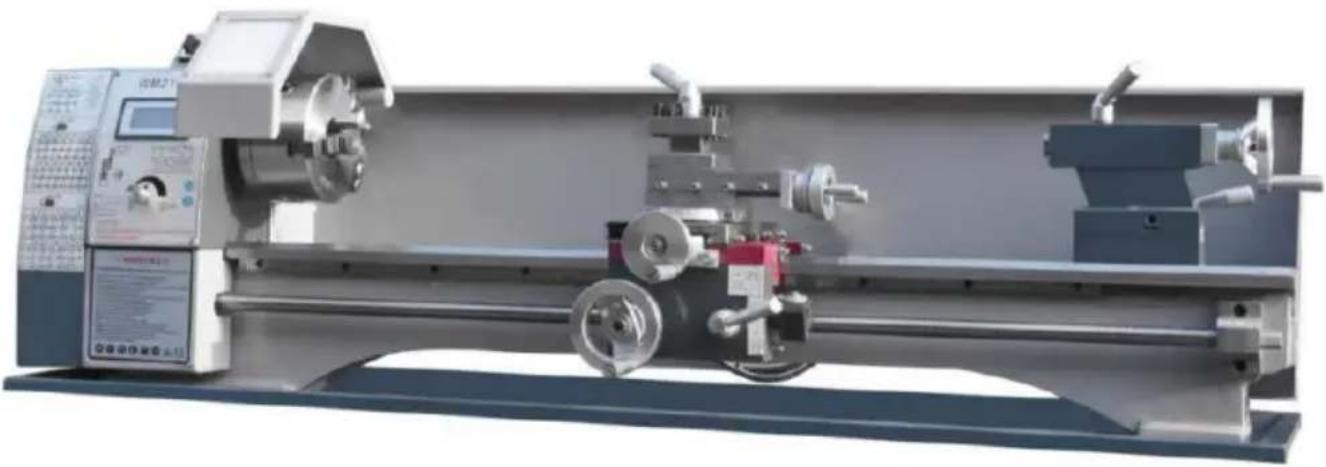

Description générale

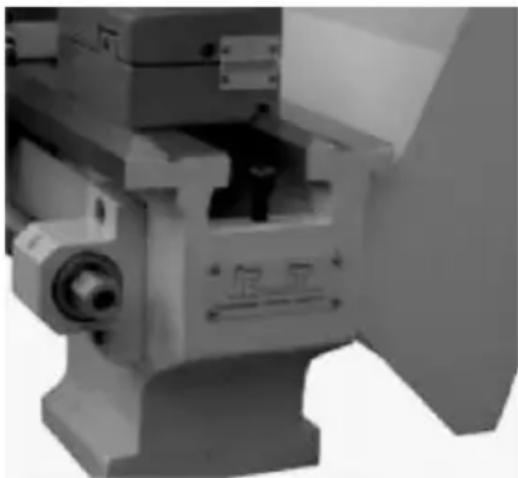

Lit du tour (Fig. 3)

Le lit est fabriqué en fonte de haute qualité. En combinant la hauteur avec de fortes nervures croisées, un lit à faible vibration et à haute rigidité est obtenu.

Il intègre la poupée et l'unité d'entraînement, pour fixer le chariot et la vis mère. Deux guides en V rectifiés avec précision - latéralement, renforcés par traitement thermique, durcissement et meulage - sont les guides précis pour le chariot et la contre-poupée. Le moteur principal est monté à l'arrière du lit.

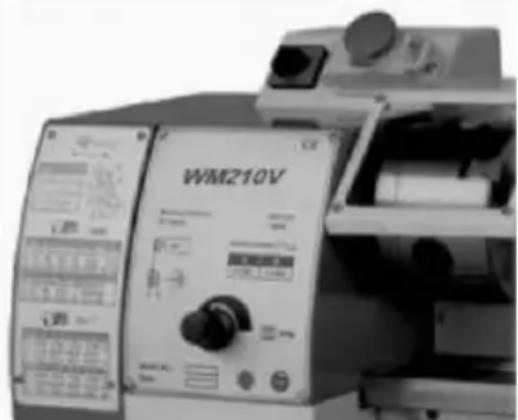

Poupée (Fig. 4)

La poupée est moulée en fonte de haute qualité à faible vibration. Elle est boulonnée au lit avec quatre vis. La poupée abrite la broche principale avec deux roulements à rouleaux coniques de précision et l'unité d'entraînement.

La broche principale transmet le couple pendant le processus de tournage. Elle contient également les pièces et les dispositifs de serrage (par exemple, mandrin à 3 mors).

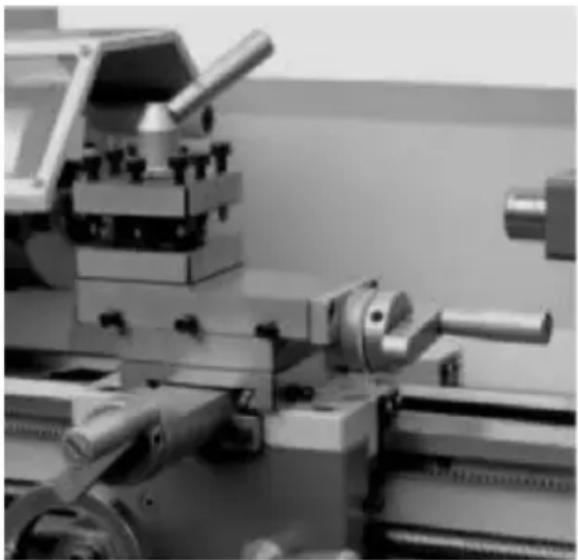

Le chariot est fabriqué en fonte de haute qualité. Les pièces coulissantes sont

lisses. Elles s'ajustent sur les guides en V du lit sans jeu. Les pièces coulissantes inférieures peuvent être facilement et simplement ajustées. Le coulisseau transversal est monté sur le chariot et se déplace sur une queue d'aronde. Le jeu dans la glissière transversale peut être ajusté avec les cales.

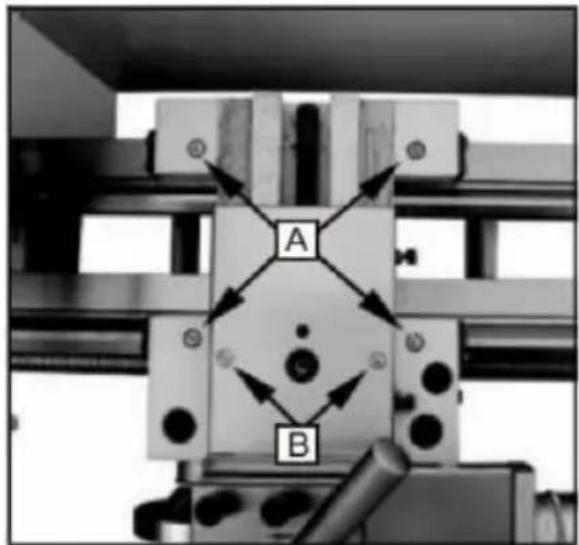

Déplacez le coulisseau transversal avec sa commodité positionnée.

Volant. Il y a un collier gradué sur le volant.

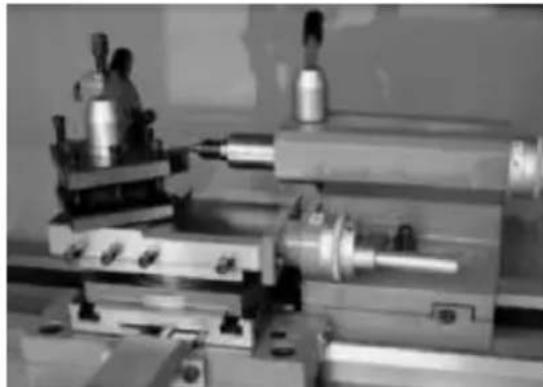

Un quatre voies aussi. Le poste est monté sur le côté supérieur et peut contenir quatre outils à être

serré. Desserrez la poignée de serrage centrale pour faire pivoter l'un des quatre outils en position.

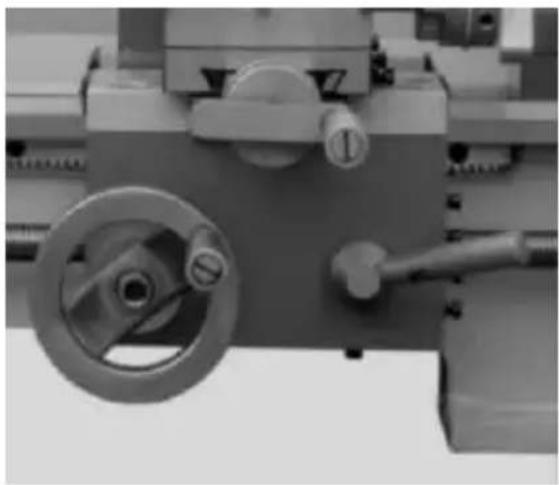

Le tablier est monté sur le lit. Il abrite les demi-écrous avec un levier d'engagement pour activer l'alimentation automatique. Les demi-écrous peuvent être ajustés de l'extérieur.

Un support, monté sur le lit, et un pignon actionné par le volant permettent au chariot un déplacement rapide du tablier.

La vis à tête (A, Fig. 7) est montée à l'avant du lit de la machine. Elle est connectée à la boîte de vitesses à gauche pour une alimentation automatique et est soutenue par des supports aux deux extrémités. L'écrou hexagonal (B, Fig. 7) sur l'extrémité droite est conçu pour prendre le jeu de la vis.

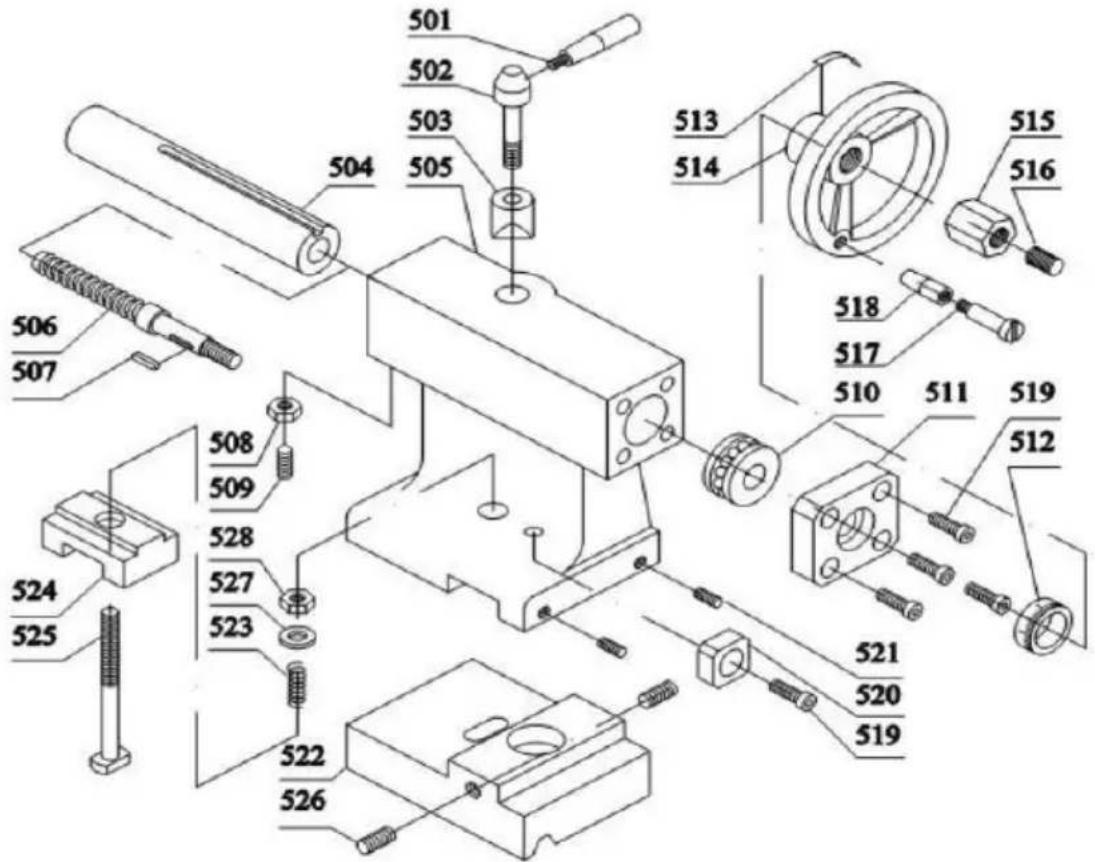

La poupée mobile glisse sur un chemin en V et peut être serrée à n'importe quel emplacement. La poupée mobile a une broche robuste avec un cône Morse n° 2 et une échelle graduée. La broche peut être serrée à n'importe quel endroit avec un

levier de serrage. La broche est déplacée avec un volant à main sur la contre-pointe.

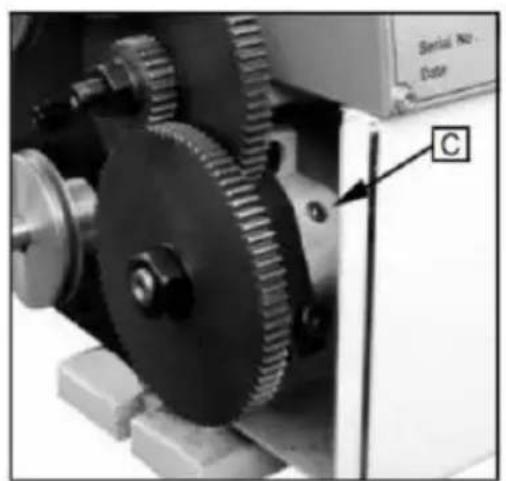

Monter la vis de fixation (C, Fig. 8) à la fin du tour pour empêcher la contre-pointe de tomber du lit du tour.

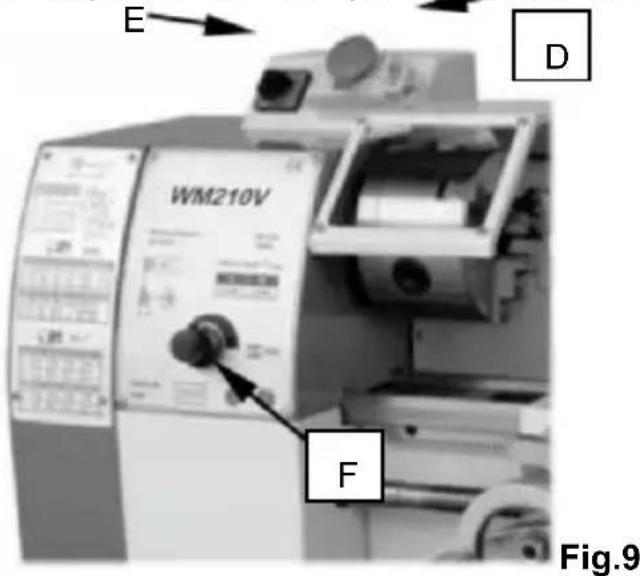

1. Bouton d'urgence : Interrupteur ON/OFF (D, Fig. 9)

La machine est allumée et éteinte avec le bouton ON/OFF. Appuyez pour arrêter toutes les fonctions de la machine. Pour redémarrer, soulevez le couvercle et pressez le bouton ON.

2. Interrupteur de changement de vitesse (E, Fig. 9)

Une fois la machine allumée, tournez l'interrupteur sur la position « F » pour une rotation de la broche dans le sens inverse des aiguilles d'une montre (vers l'avant). Tournez l'interrupteur sur "R"

position pour une rotation de la broche dans le sens horaire (inverse). La position « O » est OFF et le fuseau reste inactif.

3. Variateur de vitesse de la broche (F, Fig. 9)

Tournez l'interrupteur dans le sens des aiguilles d'une montre pour augmenter la vitesse de la broche. Tournez-le dans le sens inverse des aiguilles d'une montre pour diminuer la vitesse de la broche. La plage de vitesse possible dépend de la position du variateur.

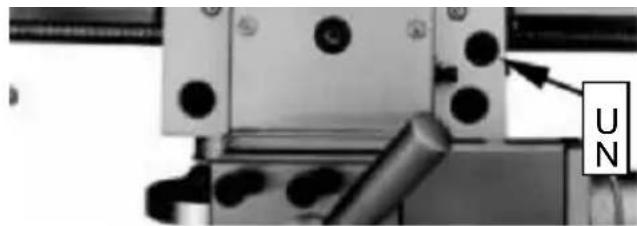

4. Serrure de transport

Tournez la vis à six pans creux (A, Fig. 10) dans le sens des aiguilles d'une montre et serrez-la pour verrouiller. Tournez-la

dans le sens inverse des aiguilles d'une montre et desserrez-la pour déverrouiller.

Attention : la vis de blocage du chariot doit être déverrouillée avant d'engager les avances automatiques, sinon des dommages à la machine peuvent se produire.

Tournez le volant dans le sens des aiguilles d'une montre pour déplacer l'ensemble tablier vers la poupée mobile (à droite). Tournez le volant dans le sens inverse des aiguilles d'une montre pour déplacer l'ensemble tablier pour éloigner la poupée (à gauche).

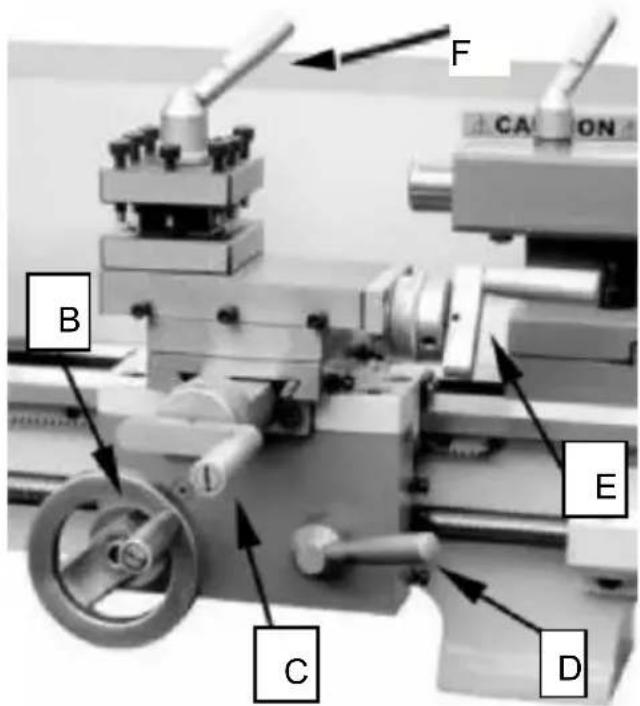

6. Levier de translation transversale (C, Fig. 11)

La rotation dans le sens inverse déplace le chariot transversal vers l'arrière de la machine.

7. Levier d'engagement de l'écrou de filetage (D, Fig. 11)

Déplacez le levier vers le bas pour engager. Déplacez le levier vers le haut pour débrayer.

8. Levier de translation du chariot supérieur (E, Fig. 11)

Tournez dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre pour déplacer ou positionner.

9. Levier de serrage de l'outil (F, Fig. 11)

Tournez dans le sens inverse des aiguilles d'une montre pour desserrer et dans le sens des aiguilles d'une montre pour serrer. Faites pivoter également le poste d'outil lorsque le levier est déverrouillé.

Tournez l'écrou hexagonal dans le sens des aiguilles d'une montre pour verrouiller et dans le sens inverse des aiguilles d'une montre pour déverrouiller.

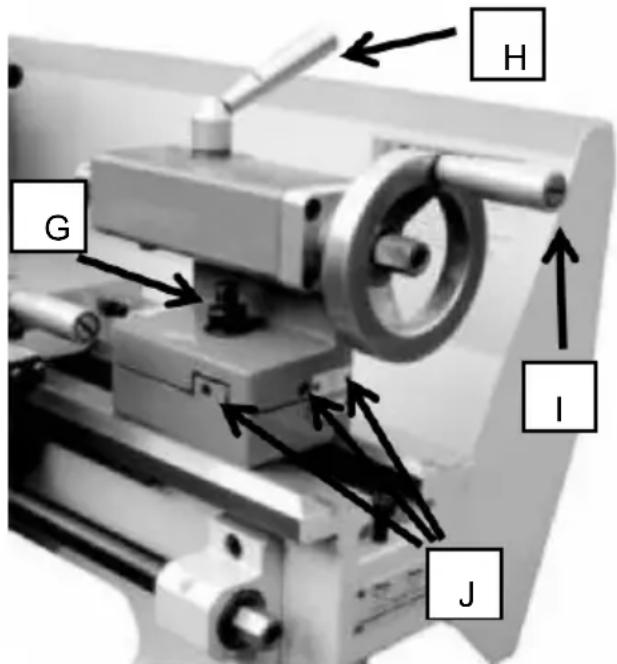

11. Queue de contre-pointe : Levier de serrage (H, Fig. 12)

Tournez le levier dans le sens des aiguilles d'une montre pour verrouiller la broche et dans le sens inverse des aiguilles d'une montre pour la déverrouiller.

12. Traversée de la queue de la contre-pointe : Volant à main (I, Fig. 12)

Tournez dans le sens des aiguilles d'une montre pour faire avancer la plume. Tournez dans le sens inverse des aiguilles d'une montre pour rétracter la plume.

13. Queue de contre-pointe : Réglage (J, Fig. 12)

Trois vis de réglage situées sur la base de la queue sont utilisées pour décaler la queue de contre-pointe afin de tourner des cônes. Desserrez la vis de blocage sur la contre-pointe. Desserrez une vis de réglage latérale tout en serrant l'autre jusqu'à ce que le montant de décalage soit indiqué sur l'échelle. Serrez la vis de blocage.

OPÉRATION

Remplacement du mandrin

Le dispositif de maintien de la tête de broche est cylindrique. Desserrez trois vis de réglage et écrous (A, Fig. 13, seulement deux sont représentés) sur le mandrin pour retirer le mandrin. Placez le nouveau mandrin et fixez-le en utilisant le même ensemble de vis et d'écrous.

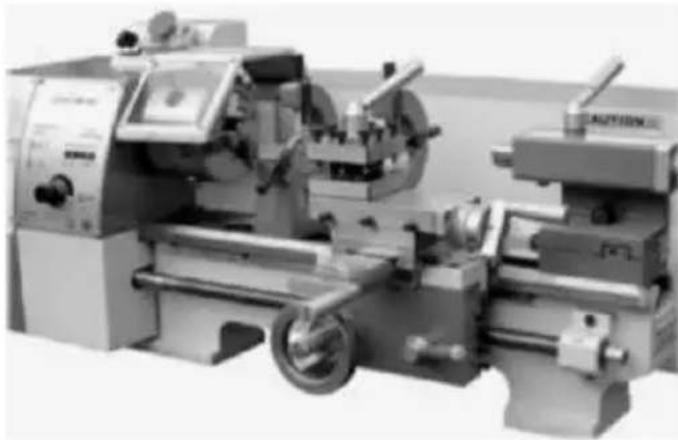

ENSEMBLE D'OUTILS EN HAUT

Introduisez l'outil de tournage dans le porte-outil.

L'outil doit être serré fermement. Lors du tournage, l'outil a tendance à se plier sous l'effet de la force de coupe générée lors de la formation du copeau.

Pour de meilleurs résultats, le surplomb doit également être maintenu à un minimum de 3/8" ou moins.

L'angle de coupe est correct lorsque le tranchant est en ligne avec l'axe de la pièce. La bonne hauteur de l'outil peut être atteinte en comparant le point de l'outil avec le point du centre monté dans la queue.

Si nécessaire, utilisez des cales d'espacement en acier sous l'outil pour obtenir la hauteur requise. (Figure 14)

1. Dévisser les deux vis de fixation (B, Fig. 15) et retirez le capot de protection.
2. Réglez la courroie trapézoïdale (C, Fig. 16) à la position correspondante.
3. Serrez la poulie de tension et fixez l'écrou à nouveau.

VITESSE DE BROCHE /min

A	B
50.1250	100.2500

Le déplacement du tablier, le déplacement transversal et la coulisse supérieure peuvent être actionnés par volant à main pour l'avance longitudinale ou transversale. (Fig. 17)

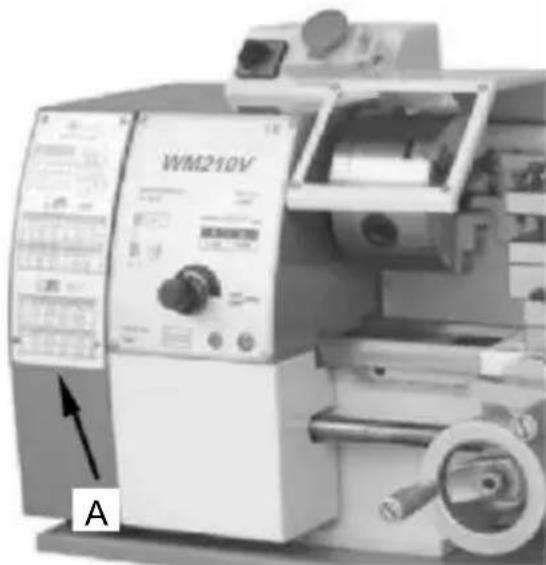

Tournage longitudinal avec avance automatique.

Utilisez le tableau (A, Fig. 18) sur le tour pour sélectionner la vitesse d'avance ou le pas du filetage.

Ajustez le changement de vitesse si l'avance ou le filetage requis ne peut pas être obtenu avec l'ensemble d'engrenages installé.

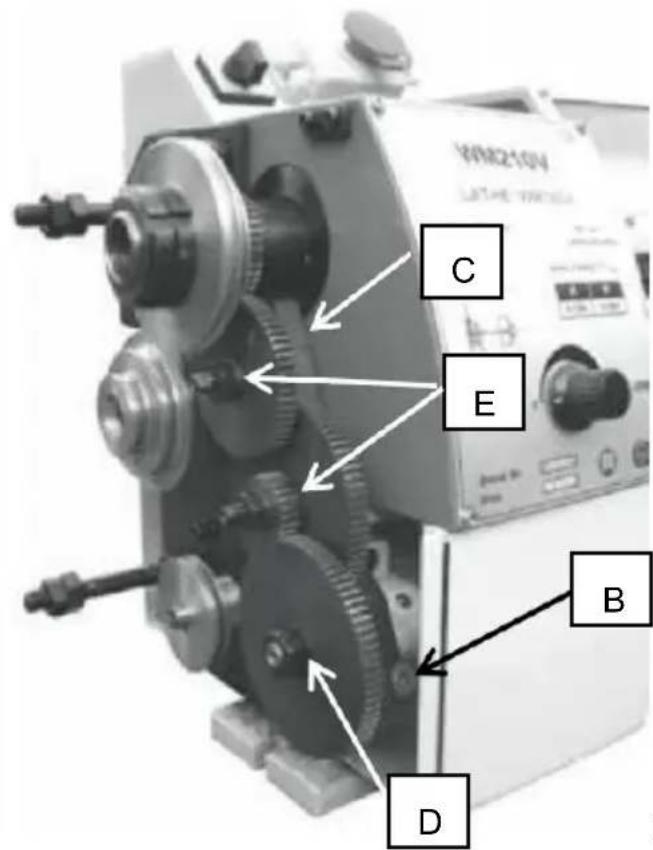

1. Débranchez la machine de la source d'alimentation.
2. Dévissez les deux vis de fixation et retirez le capot de protection.
3. Desserrer la vis de blocage (B, Fig. 19) sur le quadrant.
4. Faire pivoter le quadrant (C, Fig. 19) vers la droite.
5. Dévisser l'écrou (D, Fig. 29) de la vis mère ou de la noix (E, Fig. 29) des boulons du quadrant afin de retirer le changement d'engrenages à l'avant.
6. Installer les accouplements d'engrenages en fonction du filetage et du tableau d'alimentation (Fig. 20) et revissez les roues dentées sur le quadrant.
7. Faites pivoter le quadrant vers la gauche jusqu'à ce que la roue ait engagé encore.
8. Réajustez le jeu de l'engrenage en insérant une feuille de papier normale comme aide au réglage ou à l'écartement entre les roues dentées.
9. Immobiliser le quadrant avec la vis de verrouillage.
10. Installer le capot de protection de la tête de fourche et reconnecter la machine à l'alimentation électrique.

Fig. 19

Plaque de pas (Fig. 20) FILETAGE ET TABLE D'ALIMENTATION

Figure 20

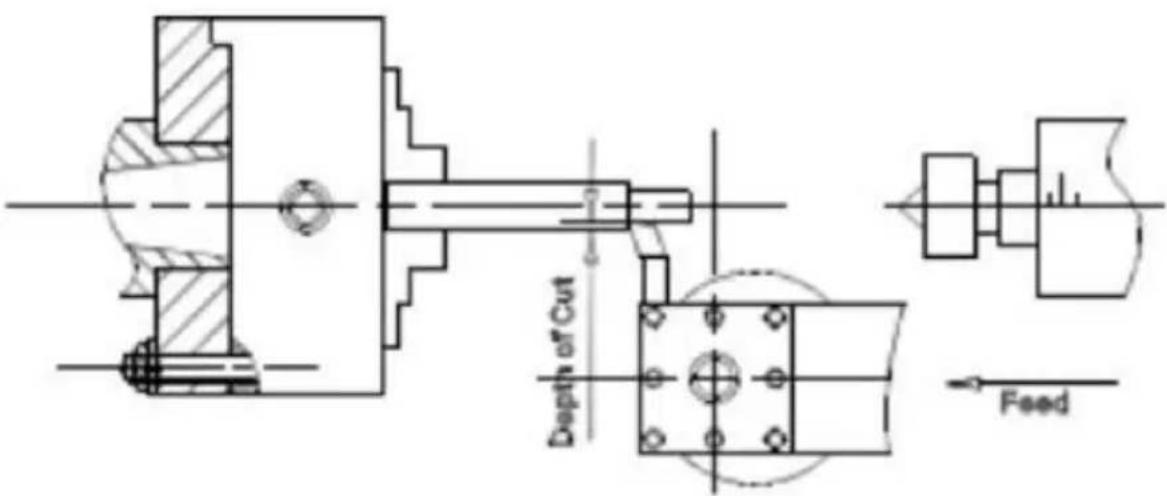

Tournage cylindrique (Fig. 21)

Dans l'opération de tournage droit, l'outil avance parallèlement à l'axe de rotation de la pièce.

L'avance peut se faire soit manuellement en tournant le volant sur la selle du tour ou sur le côté supérieur, soit par activation de l'avance automatique. L'avance transversale pour la profondeur de coupe est obtenue en utilisant la glissière transversale.

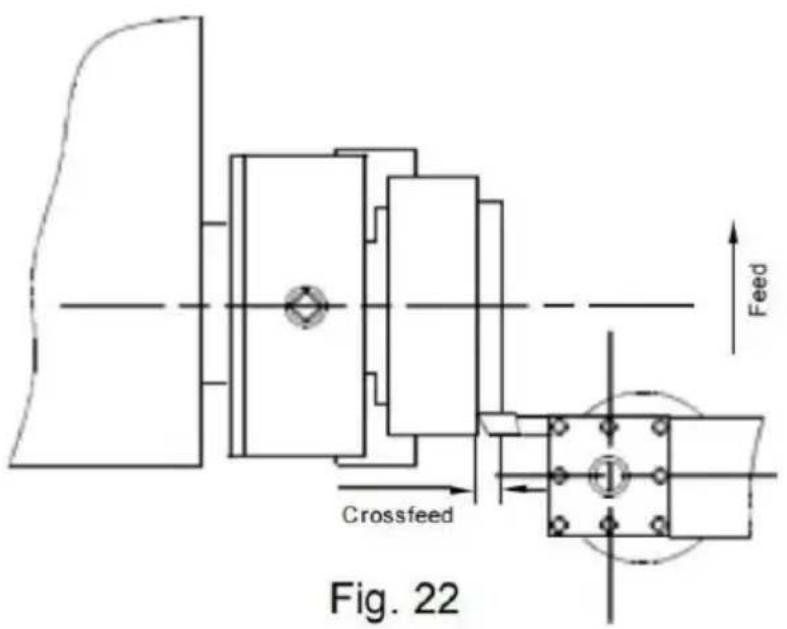

Dans l'opération de dressage, l'outil avance perpendiculairement à l'axe de rotation de la pièce. L'avance est faite manuellement avec la roue du coulisseau croisé.

L'avance transversale pour la profondeur de coupe est réalisée avec la glissière supérieure ou la selle du tour.

selle.

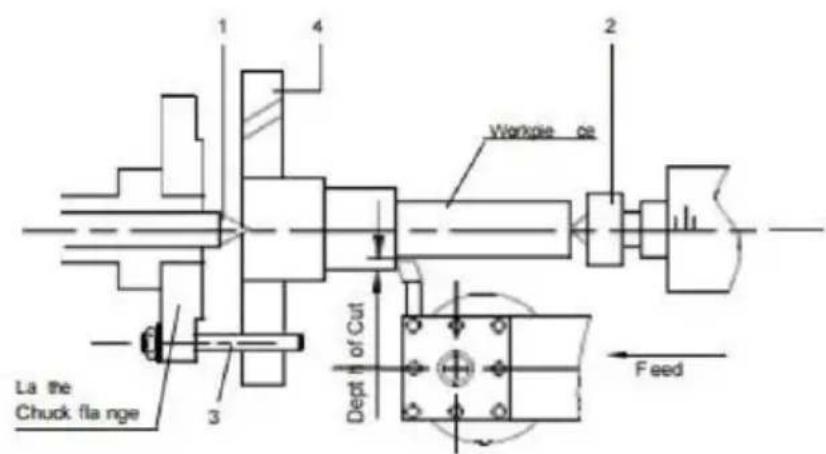

Tournage d'un arbre mince (Fig. 23)

Pour tourner entre pointes, il est nécessaire de retirer le mandrin de la broche. Ajuster la pointe MT 3 dans la broche et la pointe MT 2 dans la contre-pointe. Monter la pièce équipée du chien d'entraînement entre les pointes. Le chien est entraîné par un plateau ou un plateau à vis.

Remarque : Toujours utiliser une petite quantité de graisse sur la pointe de la contre-pointe pour éviter que la pointe centrale ne soit endommagée.

Tournage conique à l'aide de la contre-pointe décalée

Ajuster l'écart entre le centre de la contre-pointe et le centre de la broche pour réaliser le tournage du cône. L'angle dépend de la longueur de la pièce.

Pour compenser la contre-pointe, desserrer la vis de blocage (A, Fig.24), dévisser la vis de réglage (B, Fig.24) à l'extrémité droite de la contre-pointe. Desserrez la vis de réglage avant (C, Fig.24) et déplacez le haut en serrant la vis de réglage arrière (D, Fig.24) jusqu'à ce que le cône ait le réglage transversal souhaité, qui peut être lu sur l'échelle (Fig.24). Resserrez d'abord la vis de réglage (B, Fig.24) puis les vis de réglage avant et arrière pour bloquer la contre-pointe en position.

Serrez la vis de réglage arrière (D, Fig. 24) jusqu'à ce que le cône atteigne le réglage transversal souhaité, qui peut être lu sur l'échelle (Fig. 24). Resserrez d'abord la vis de réglage (B, Fig. 24), puis les vis de réglage avant et arrière pour bloquer la contre-pointe en position.

Après le tournage conique, la contre-pointe doit être renvoyée à sa position d'origine selon la position zéro sur l'échelle de la contre-pointe (E, Fig. 24).

Fig. 24

Coupe de filetage

Régler la machine au pas de filetage souhaité (selon le tableau de filetage, Fig. 20). Démarrer la machine et engager le demi-écrou. Lorsque l'outil atteint la pièce, il coupera le passage de filetage initial. Lorsque vous atteignez la fin de la coupe, arrêtez la machine en coupant le moteur et, en même temps, retirez l'outil de la pièce pour qu'il efface le filet. Ne pas dévisser le levier du demi-écrou. Inverser le sens du moteur pour permettre à l'outil de coupe de revenir au point de départ. Répétez ces opérations jusqu'à ce que vous ayez obtenu le résultat souhaité.

en même temps, retirez l'outil de la pièce pour qu'il efface le filet. Ne pas dévisser le levier du demi-écrou. Inverser le sens du moteur pour permettre à l'outil de coupe de revenir au point de départ. Répétez ces opérations jusqu'à ce que vous ayez obtenu le résultat souhaité.

outil de coupe pour revenir au point de départ. Répétez ces mesures jusqu'à ce que vous ayez obtenu le résultat souhaité.

REMARQUES

Exemple : filetage mâle

• Le diamètre de la pièce doit avoir été tourné vers le diamètre de filet désiré.
• La pièce nécessite un chanfrein au début du filet et

une contre-dépouille au niveau du filet en fin de course.

• La vitesse doit être aussi faible que possible. Le changement d'engrenages doit avoir été installé selon le pas requis.
• L'outil de coupe de filet doit être exactement de la même forme que le filet, doit être absolument rectangulaire et serré de manière à ce qu'il coïncide exactement avec l'entrée du virage.
• Le filet est produit en diverses passes de coupe, donc l'outil de coupe doit être complètement retiré du filet (avec le crochet) à la fin de chaque étape de coupe.
• L'outil est retiré avec la vis de noix engagée en inversant le commutateur de changement de vitesse.

La machine et le fil de coupe sont également utilisés pour les faibles profondeurs de coupe en utilisant le glissement transversal. Avant chaque passage, placez le haut glissement à environ 0,2 à 0,3 mm à gauche et à droite alternativement pour couper le fil. De cette façon, le fil de coupe est coupé sur un seul flanc à chaque passage. Continuez à couper le fil jusqu'à ce que vous ayez presque atteint la profondeur maximale de la lecture.

environ 0,2 à 0,3 mm à gauche et à droite alternativement pour couper le fil. De cette façon, le fil de coupe est coupé sur un seul flanc à chaque passage. Continuez à couper le fil jusqu'à ce que vous ayez presque atteint la profondeur maximale de la lecture.

Fig. 25

Mandrin universel à trois mâchoires pour tour

En utilisant ce mandrin universel, des pièces rondes, triangulaires, carrées, hexagonales, octogonales et à douze pans peuvent être serrées. (Fig. 26)

Remarque : les nouveaux tours ont un ajustement très serré des mâchoires. Ceci est nécessaire pour assurer un serrage précis et une longue durée de vie. Avec l'ouverture et la fermeture répétées, les mâchoires s'ajustent automatiquement et leur fonctionnement devient progressivement plus souple.

Remarque :

Pour le mandrin à 3 mors d'origine qui était monté sur le tour, l'usinage a monté le mandrin de la meilleure façon pour garantir la précision de maintien avec deux marques "0" (A) comme indiqué sur la Fig. 26.

Fig. 26

Il existe deux types de mâchoires : les mâchoires internes et externes. Veuillez noter que le numéro des mâchoires correspond au numéro à l'intérieur de la rainure du mandrin. Ne les mélangez pas.

Accessoires de tour

ensemble. Lorsque vous allez les monter, veuillez les monter dans l'ordre croissant 0, 1, 3. Lorsque vous allez les retirer, sortez-les par ordre décroissant 3, 1, 0 un par un. Après avoir terminé la procédure, faites pivoter les mâchoires au plus petit diamètre et vérifiez que

sortez-les par ordre décroissant 3, 1, 0 un par un. Après avoir terminé la procédure, faites pivoter les mâchoires au plus petit diamètre et vérifiez que

les trois mâchoires sont bien ajustées.

Quatre mâchoires indépendantes Mandrin de tour

Ce mandrin spécial possède quatre positions réglables indépendamment. Ces mâchoires permettent le maintien de pièces asymétriques et activent le précis installation de pièces cylindriques. (Fig.2-7)

Utilisez le mandrin pour tenir les forets de centrage et les forets hélicoïdaux dans la queue du stock. (B) (Fig.28)

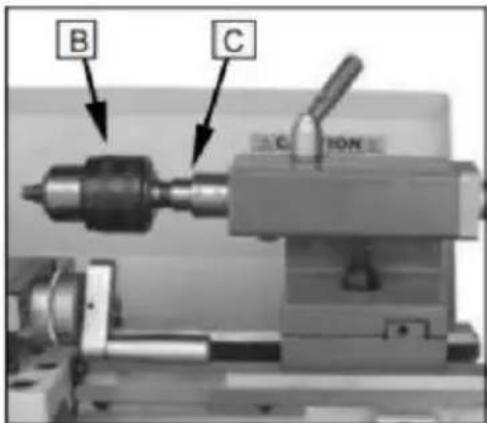

Cône Morse Tonnelle (en option)

Une tonnelle est nécessaire pour le montage du mandrin de perçage dans le contre-pointe. Il a un cône Morse n°1. (c) Fig.28

Fig. 28

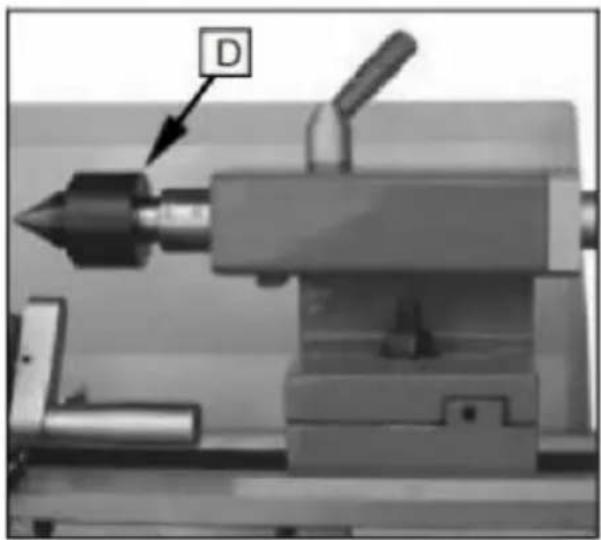

Centre entraîneur (en option)

Le centre entraîneur est monté sur roulements à billes. Son utilisation est hautement recommandée pour tourner à des vitesses supérieures à 6 RPM. (Fig. 29)

La lunette sert de support aux arbres sur le libre queue action fin. Dans de nombreuses opérations, la contre-pointe ne peut pas être utilisée car elle obstrue l'outil de tournage ou l'outil de perçage, et doit donc être supprimée de la

machine. La

repose-pied, qui fonctionne comme un support d'extrémité, assure un fonctionnement sans bavardage. La lunette est montée sur les chemins du lit et est sécurisée depuis le dessous avec une plaque de verrouillage. La graisse nécessite une lubrification continue

aux points de contact pour éviter une usure prématurée. (Fig. 30)

Fig. 30

Réglage du repos constant

1. Desserrer trois écrous hexagonaux. (A, Fig. 31)
2. Desserrer la vis moletée (B, Fig. 36) et ouvrir les doigts de glissement (C, Fig. 31) jusqu'à ce que la lunette puisse être déplacée à la main autour de la pièce à usiner. Sécuriser le constant repos dans la position.
3. Serrez les vis moletées de manière à ce que les doigts soient serrés mais pas trop contre la pièce. Serrez les trois écrous (A, Fig. 31). Lubrifiez les glissières avec de l'huile pour machine.
4. Quand, après une opération prolongée, la mâchoire montre de l'usure, les conseils des doigts peuvent être déposés ou re-meulés.

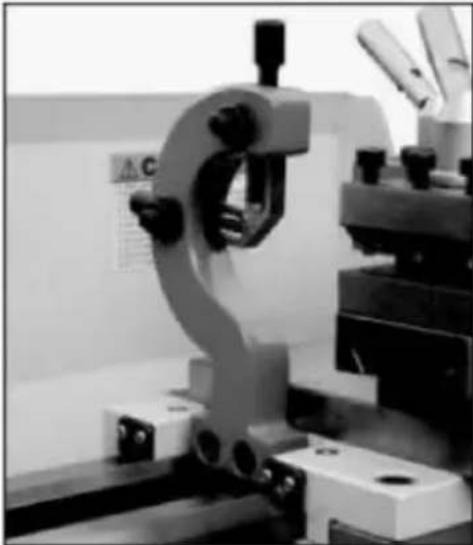

Suivre le repos

Ce qui suit : le repos est monté sur la selle et suit le mouvement de tournage. Seuls deux blocs de support sont requis. La place du troisième bloc de support est prise par l'outil de tournage lui-même. Le repos est utilisé pour les opérations de tournage sur des pièces longues et minces. Il empêche la flexion de la pièce sous la pression de l'outil de tournage. (Fig. 31)

Placez les blocs de support bien ajustés à la pièce, mais pas trop serrés. Lubrifiez les blocs de support pendant le fonctionnement pour éviter une usure prématurée.

Après une période de temps, certains des composants mobiles peuvent nécessiter un ajustement.

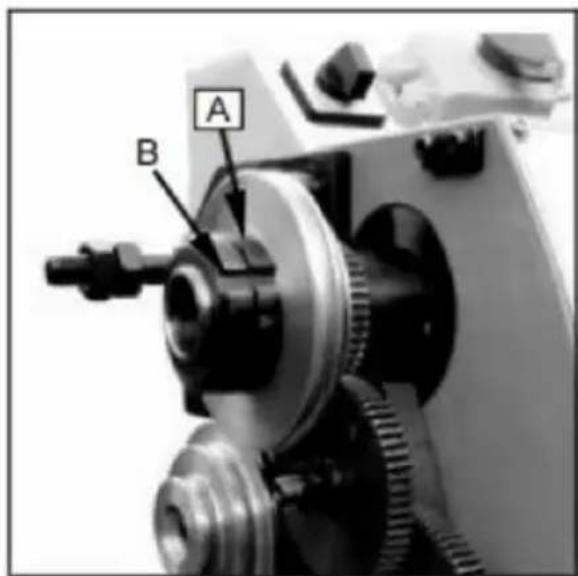

Roulements de la broche principale

Les roulements de la broche principale sont réglés en usine. Si un jeu devient évident après une utilisation considérable, les roulements peuvent être ajustés.

Fixez l'écrou fendu (A, Fig. 32) sur le dos du fuseau, desserrez l'écrou extérieur fendu (B, Fig. 32). Réglez l'écrou fendu (A, Fig. 32) jusqu'à ce que tout jeu fin soit repris. La broche doit toujours tourner librement. Fixez l'écrou fendu (A, Fig. 32) à nouveau et serrez l'écrou extérieur (Fig. 32).

Attention : un serrage ou une précharge excessive endommagera les roulements.

Fig. 32

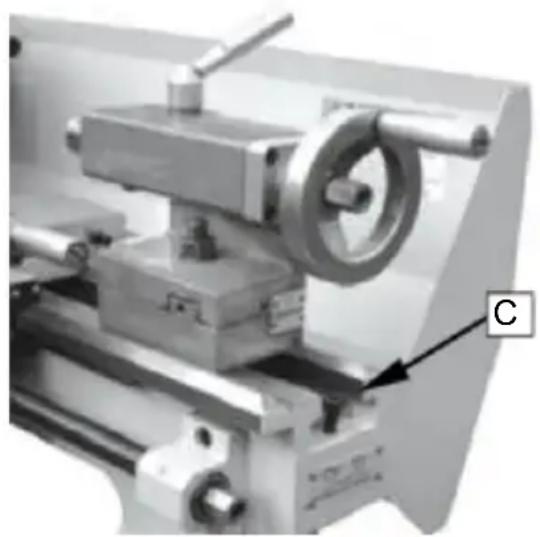

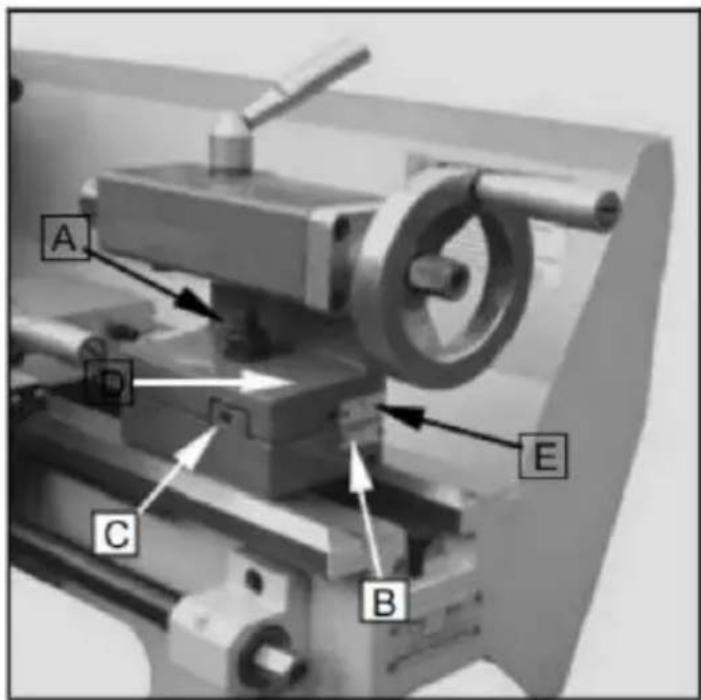

Ajustement du glissement transversal

Le glissement transversal est équipé d'une bande de calage (C, Fig. 33) qui peut être ajustée avec les vis (D, Fig. 33) équipées de contre-écrous (E, Fig. 33). Desserrez les contre-écrous

et serrez les vis de réglage jusqu'à ce que le glissement se déplace librement sans jeu. Serrez les contre-écrous pour conserver l'ajustement.

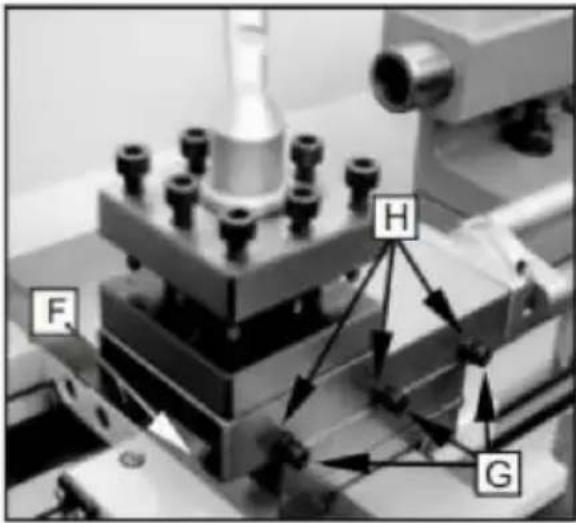

La glissière supérieure est équipée d'une bande de calage (F, Fig. 34) qui peut être ajustée avec la vis (G, Fig. 34) équipée d'un écrou de blocage (F, Fig. 34). Desserrez l'écrou de blocage et serrez les vis de réglage jusqu'à ce que la glissière se déplace librement sans jeu. Serrez l'écrou de blocage pour conserver le réglage.

Fig. 34

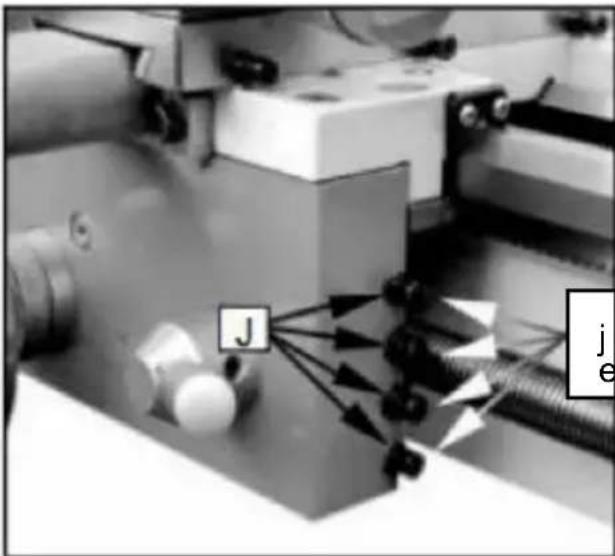

Ajustement des demi-écrous du guide

L'engagement des écrous peut être réglé à l'aide des vis (I, Fig. 35) montées avec des écrous de blocage (J, Fig. 35). Desserrez les écrous sur le côté droit du tablier et ajustez les vis de contrôle jusqu'à ce que les demi-écrous se déplacent librement sans jeu. Serrez les écrous.

Lubrifiez légèrement toutes les surfaces avant toute utilisation. Lubrifiez le changement de vitesses et la vis mère légèrement avec de la graisse.

1. Transport

Lubrifiez les quatre orifices d'huile (A, Fig. 36) avec de l'huile machine 20W ou équivalent, quotidiennement.

2. Glissière transversale

Lubrifiez les deux orifices d'huile (B, Fig. 36) avec de l'huile machine 20W, quotidiennement.

Fig. 36

3. Vis mère

Lubrifiez l'orifice d'huile gauche (C, Fig. 37) et l'orifice d'huile droit (D, Fig. 37) avec de l'huile machine 20W, une fois par jour.

Le raccordement de la tour et tous les autres travaux électriques ne peuvent être effectués que par un électricien autorisé !

Le non-respect de cette consigne peut causer des blessures graves et endommager la machinerie et les biens !

Le tour WM210V est évalué à 750 W, 1 PH, 220 V seulement. Confirmez que la puissance disponible sur place correspond à la même spécification que celle indiquée sur la plaque signalétique.

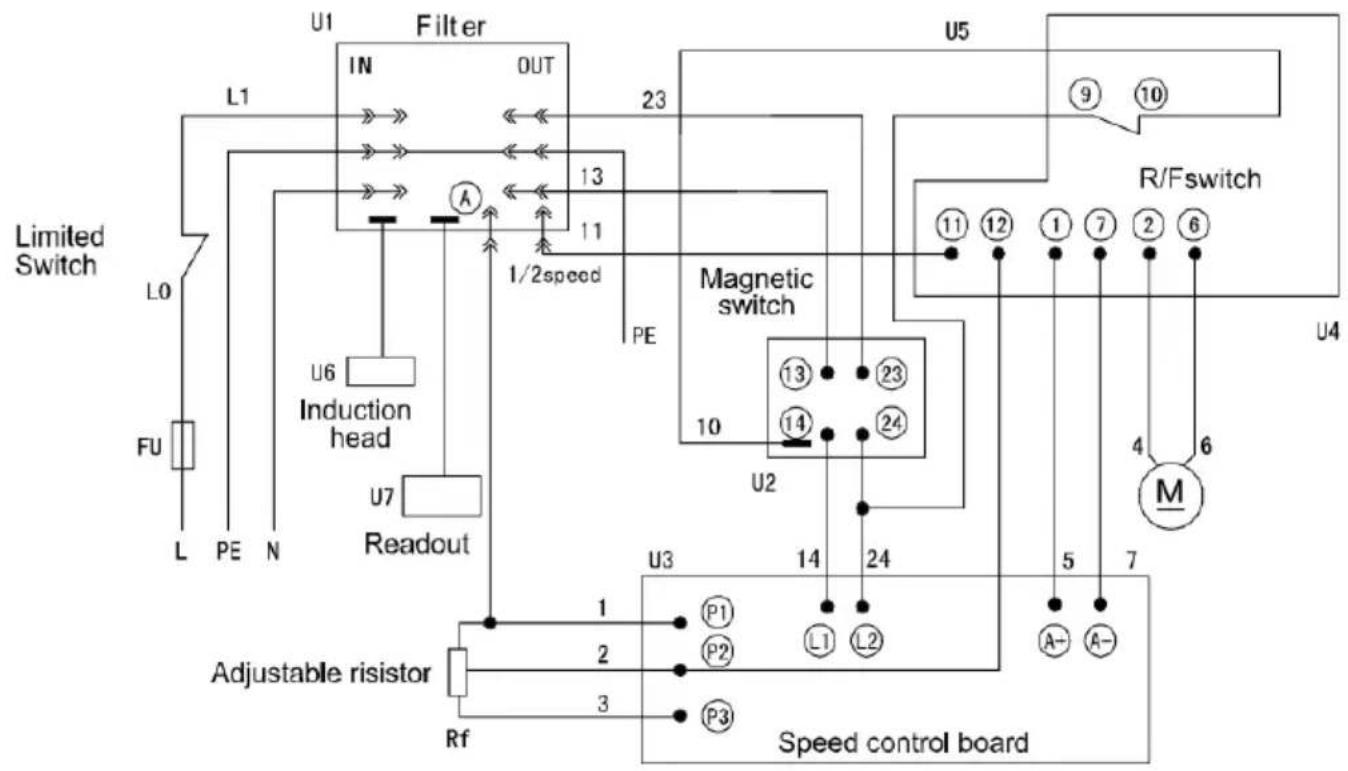

Schéma de câblage (Fig. 39) pour la connexion du tour au secteur principal. Assurez-vous que le tour est correctement mis à la terre.

Ce qui suit est le schéma de câblage du tour : (Fig. 39)

Figure 39

MAINTENANCE

Maintenir l'entretien de la machine pendant le fonctionnement pour garantir la précision et la durée de vie de la machine.

1. Afin de conserver la précision et la fonctionnalité de la machine, il est essentiel de la traiter avec soin. Gardez-la propre, graissez-la et lubrifiez-la régulièrement. Ce n'est que grâce à de bons soins que vous pouvez être sûr que la qualité de travail de la machine restera constante.

REMARQUES : Débranchez la machine du secteur chaque fois que vous effectuez le nettoyage, l'entretien ou des travaux de réparation !

L'huile, la graisse et les produits de nettoyage sont des polluants et ne doivent pas être évacués dans les égouts ni jetés avec les ordures ménagères. Éliminez ces agents

conformément à la législation en vigueur en matière d'environnement. Les chiffons imprégnés d'huile, de graisse et de produits de nettoyage sont facilement

inflammables. Collectez les chiffons ou la laine de nettoyage dans un récipient fermé approprié et éliminez-les de manière appropriée - ne les jetez pas avec les ordures ménagères !

1. Lubrifiez légèrement toutes les glissières avant chaque utilisation. Les vitesses de changement et la vis mère doivent également être légèrement lubrifiées avec de la graisse.
2. Pendant l'opération, les copeaux qui tombent sur la surface de glissement doivent être nettoyés en temps opportun, et une inspection doit être effectuée souvent pour empêcher les copeaux de tomber dans l'espace entre la machine, le chariot et la voie de guidage du lit. Il faut les nettoyer à intervalles réguliers.

REMARQUES : Ne retirez pas les copeaux avec vos mains nues. Il y a un risque de coupures dues aux copeaux à bords tranchants. N'utilisez jamais de solvants inflammables, de nettoyants ou d'agents générant des fumées nocives !

Protégez les composants électriques, tels que les moteurs, les interrupteurs, les boîtes de commutation, etc., contre l'humidité lors du nettoyage.

1. Après l'opération, chaque jour, éliminez tous les copeaux, nettoyez les différentes pièces de la machine-outil et appliquez de l'huile sur la machine-outil pour prévenir la rouille.
2. Afin de maintenir la précision d'usinage, prenez soin de la surface de l'outil de la machine, du mandrin et du chemin de guidage, et évitez les dommages mécaniques et l'usure dus à un guidage inapproprié.
3. Si un dommage est constaté, l'entretien doit être effectué immédiatement.

REMARQUES : Les travaux de réparation ne peuvent être effectués que par un personnel qualifié possédant les connaissances mécaniques et électriques correspondantes.

DÉPANNAGE

problème	Raison possible	Élimination
surface du travail morceau trop rugueux	Outil émoussé	Réaffûter outil
	Outil ressorts	outil de serrage avec moins surplomb
	Alimentation aussi haut	Réduire alimentation
	Rayon à le outil pourboire aus petit	Augmenter rayon
pièce à usine devient conique	centres sont pas aligné (poupée ar compenser)	Ajuster poupée mobile à centre
	La glissière supérieure n'est pas alignée (couper av le haut glisser)	Aligner le haut bien glisser
Tour bavarde	Alimentation aussi haut	Réduire alimentation
	mou en principal palier	Ajuster le principal palie
centre s'exécute chaud	travail morceau a étendu	Desserrer le centre de l contre-pointe
Outil a un cour Vie	coupe vitesse aussi haut	Réduire coupe vitesse
	croix alimentation aussi haut	Inférieur croix alimentation (finition) allocation devrait pas dépasser 0,5 mm)
	Insuffisant refroidissement	Plus liquide de refroidissement
Flanc porter aussi haut	autorisation angle aussi petit	Augmenter angle de dépouille
	Info-bulle non ajusté à centre ha	correct hauteur ajustement de la outil
coupe bord s'arrête	coin angle aussi petit (chaleur s'accumuler)	Augmenter le coin ang
	Affûtage fissure exigible faire du refroidissement	cool uniformément
	Excessif relâcher le roulement de br	Ajuster le mou dans le fuseau et palier
	Arrangement (vibrations)	Arrangement
couper fil est faux	Outil est serré incorrectement	Ajuster au centre
couper fil est	J'ai commencé à broyer de la mauvaise façon	Moudre angle correctement
faux	faux pas	Ajuster le droite pas
	faux diamètre	Tourner le travail morceau à le diamètre correct
la broche fait pas activer	Arrêt d'urgence changer activé	ouvrir urgence interrupteur d'arrêt

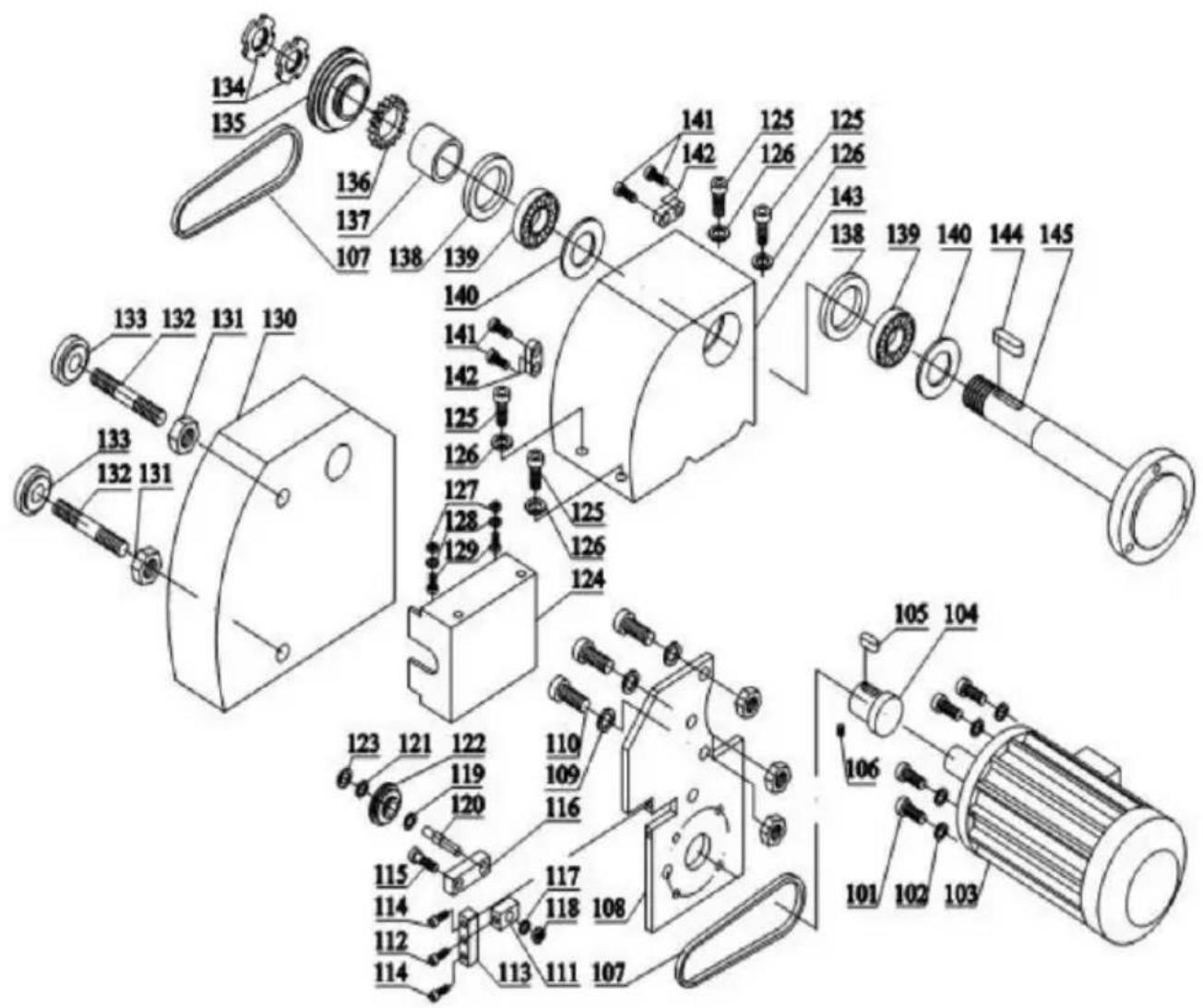

Assemblage de la poupée

partie§Non.	Description	spécification	Quantité		parties Non.	Description	spécification	Quantité
101	vis	M5X25	4		123	printemps Anneau	22XI	je
102	rondelle		4		124	couverture		je
103	Dc Moteur	83ZY005A	je		125	vis	M8X25	4
104	Moteur Extracteur		je		126	rondelle	8	4
105	clé	A4X4X20	je		127	Noix	M8	2
106	vis	M6X8	je		128	rondelle	8	2
107	Soyez-le	Portes-5M-360	2		129	vis	M8	2
108	Support PIATE		je		130	Soyez-le couverture		je
109	rondelle	8	3		131	Noix	MI0	2
110	vis	M8X20	3		132	Boit	MI0X80	2
111	BIOCK		je		133	Noix	MI0	2
112	vis	M6X30	je		134	Noix	M27XI	2
113	BIOCK		je		135	fuseau Extracteur		je
114	vis	M6X20	je		136	Engrenage	40T	je
115	Boit		je		137	séparateur		je
116	BIOCK		je		138	Joint d'étanchéité		je
117	rondelle		je		139	Palier	30206	je
118	Noix		je		140	Couvercle de graisse		je
119	printemps Anneau	8X0,8	je		141	vis	M4XI0	2
120	Boit		je		142	BIOCK		je
121	Palier		je		143	Tête de poupée		je
122	Poulie		je		144	clé	A3X3XI5	je

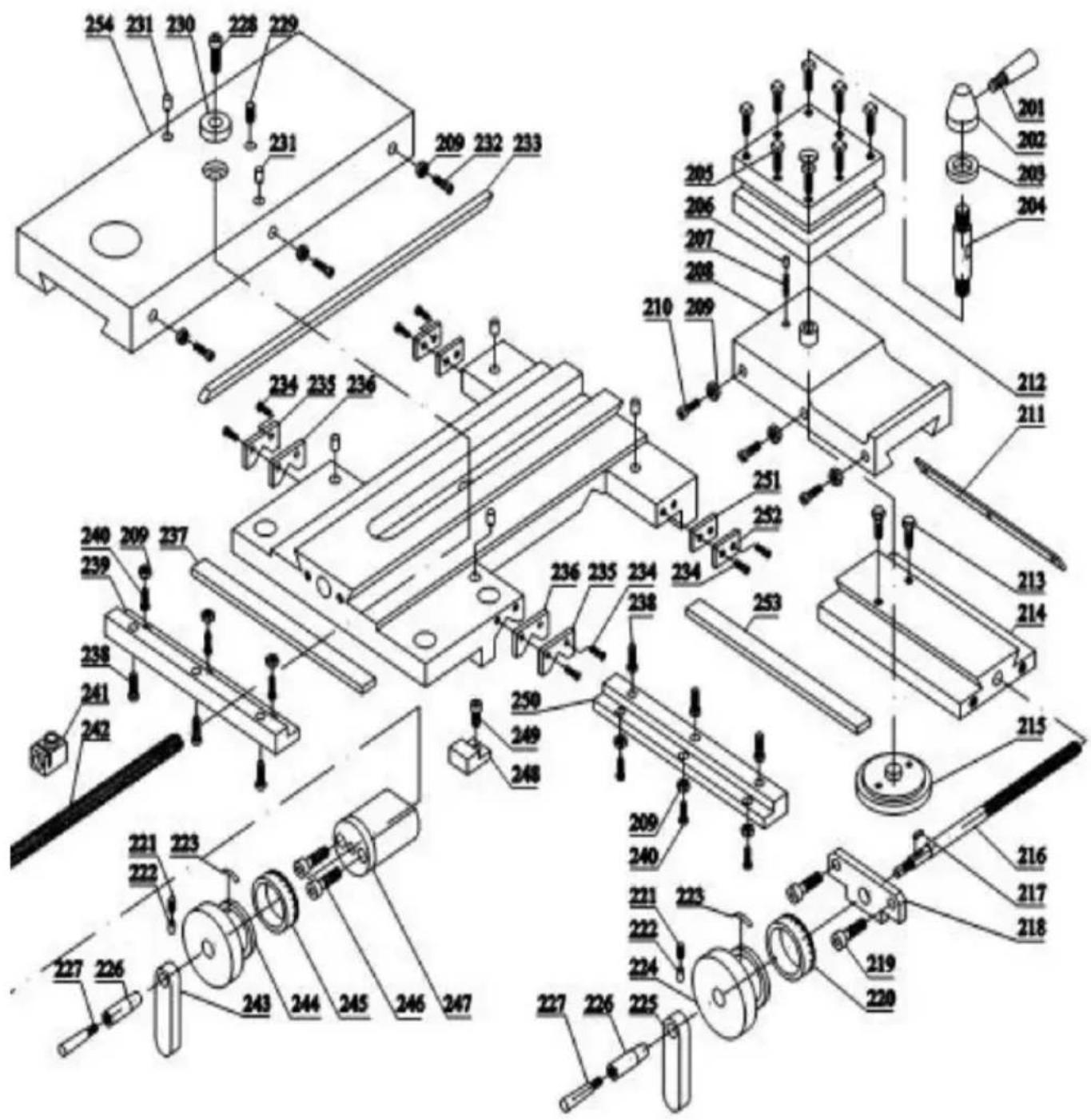

Assemblage du coulisseau supérieur, du chariot transversal et du chariot

partie s Non.	Description	spécification	Qua nité		parties Non.	Description	spécification	Qua nité
201	Poignée		1		228	vis	M4X8	1
202	Poignée Base		1		229	vis	M5X10	1
203	rondelle		1		230	Buisson		1
204	Boit		1		231	huile Tasse	5	2
205	vis	M6X25	1		232	vis	M4X20	3
206	épingle		1		233	Gib		1
207	printemps	5X10X1	1		234	vis		8
208	Longitudinale I soie e		1		235	Couvercle d'essuie-glace		2
209	Pleurer	M4	9		236	essuie-glace		2
210	vis	M4X14	3		237	Gib		1
211	Gib		1		238	vis		6
212	Haut Repos		1		239	glissement BIOCK		1
213	vis	M5X30	1		240	vis	M4X10	6
214	pivoterJe Base	M6X20	1		241	Noix		1
215	Micromètre poêle		1		242	Vis mère		1
216	Plomb vis		1		243	Poignée BIOCK		1
217	clé	3X12	1		244	Volant à main		1
218	Support		1		245	Collier		1
219	vis	M5X12	2		246	vis	M6X50	2
220	Collier		1		247	Support		1
221	vis		2		248	Clamping assiette		1
222	épingle		2		249	vis		1
223	printemps		2		250	glissement BIOCK		1
224	Volant à mai		1		251	essuie-glace		2
225	Poignée BIOCK		1		252	Couverture d'essuie-glace		2
226	Poignée manche		2		253	Gib		1
227	Poignée		2		254	Croix glisser		1

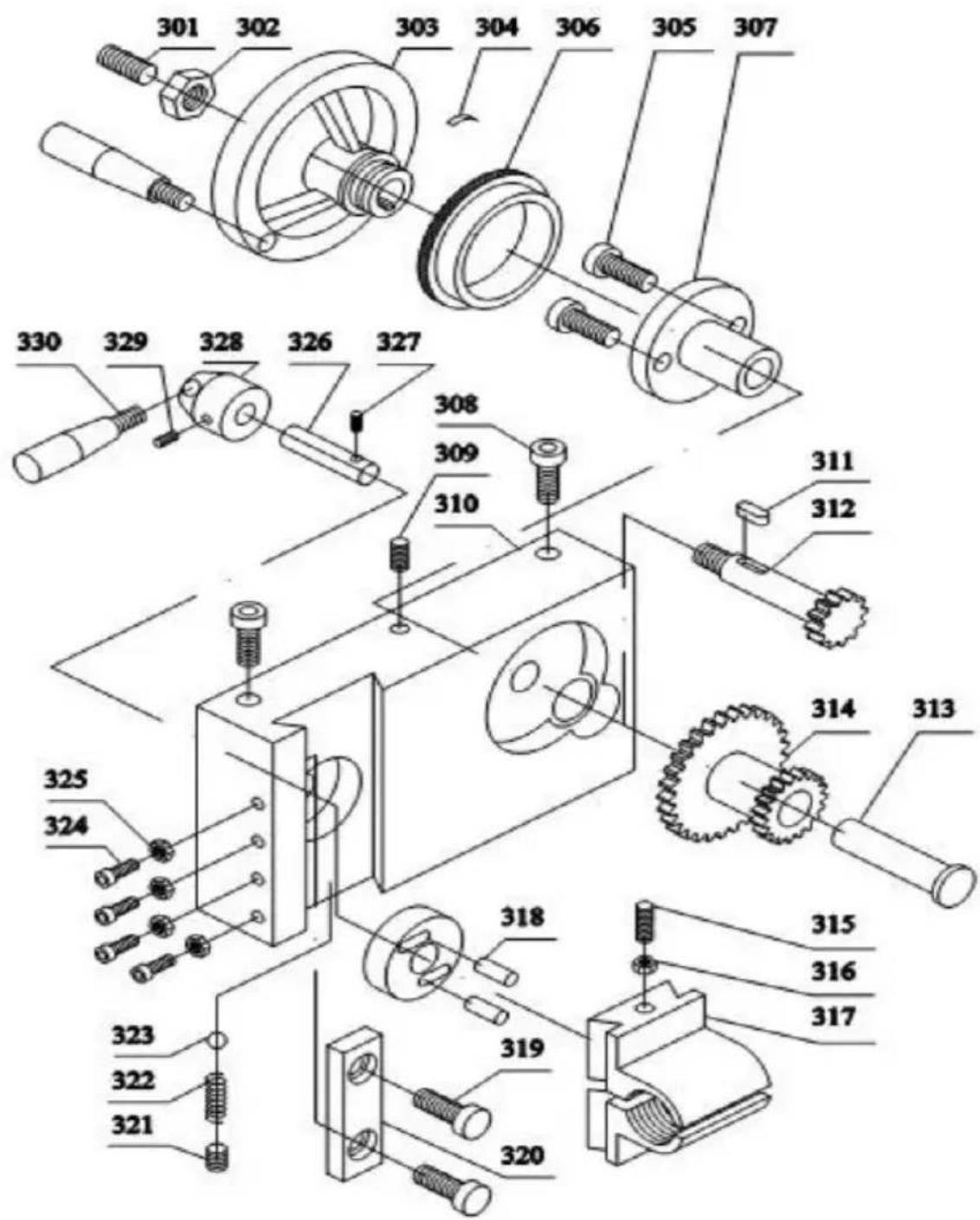

Assemblage du tablier

parties Non.	Description	spécification	Quantité		parties Non.	Description	spécification	Quantité
301	vis	M8X8	1		317	Demi-Si Noix		1
302	Noix	M8	1		318	épingle	∅ 4X10	1
303	Volant à mai		1		319	vis	M4X10	2
304	printemps		1		320	BIOCK		1
305	vis	M5X10	2		321	vis	M6X8	1
306	Collier		1		322	printemps	0,6X3,5X12	1
307	Support		1		323	Ball	∅ 4.5	2
308	vis	M8X25	2		324	vis	M4X12	4
309	vis	M5X8	1		325	Noix	M4	1
310	Tablier		1		326	arbre		1
31 1	clé	A3X3X8	1		327	épingle	Φ 3X30	2
312	Arbre de transmission	14T	1		328	Main Base		1
313	arbre		1		329	vis	M5X6	1
314	Engrenage	44/2II	1		330	Poignée		1
315	vis	M4X35	1		331	Poignée		1
316	Noix	M4	1		317	Demi-Si Noix		1

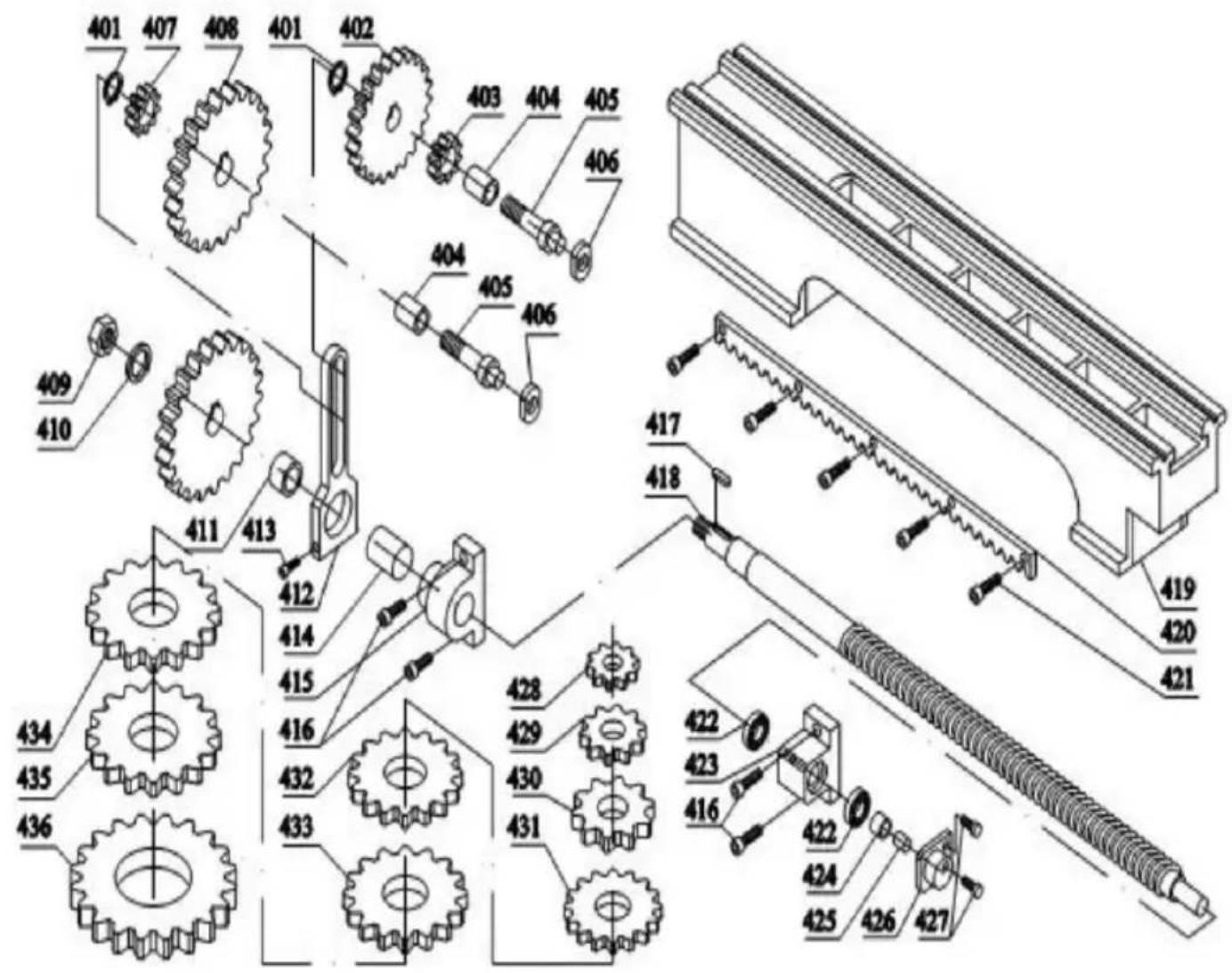

Banc, pièces de roue suspendues anormales

Assemblage de la poupée mobile

Support technique et certificat de garantie électronique : www.vevor.com/support

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX
