GEBRUIKSAANWIJZING WM210V-L Vevor

Technische ondersteuning en E-garantie certificaat www

.vevor.com/support

DRAAIBANK INSTRUCTIE HANDMATIG

MODEL:WM210V-L

Wij doorgaan naar zijn betrokken naar voorzien Jij tels met competitief prijs. "Redden Half", "Half-prijs" of andere soortgelijke uitdrukkingen gebruikt door wij alleen vertegenwoordigt een

schatting van de besparingen die u kunt behalen door bepaalde producten bij ons te kopen in vergelijking met de belangrijkste

topmerken en niet noodzakelijkerwijs betekenen om te bedekken alle ca-tegorieën van teWordt aangeboden door wij. Jij

Zijn vriendelijk herinnerd om zorgvuldig te controleren wanneer u een bestelling bij ons plaatsen als je Zijn

werkelijk besparen half in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

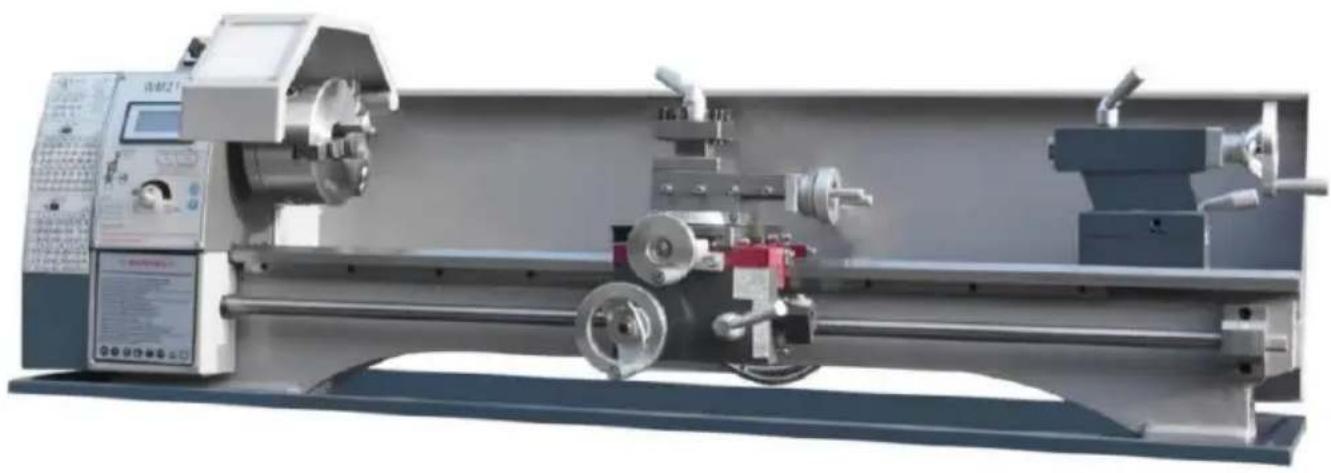

DRAAIBANK

MODEL:WM210V-L

Hebben product vragen? Behoefte technischl steun? Alsjeblieft vergoeding ik vrij naar contact ons:

Technische ondersteuning en E - garantiecertificaat www .vevor .com / support

Dit is het origineel instructie, lees aub alles handleiding instructi voorzichtig voor gebruik. VEVOR behoudt een duidelijke interpret van onze gebruikershandleiding. Het uiterlijk van het product zal onderworpen zijn aan de

product jij ontvangen. Vergeef me alsjeblieft ons dat we niet zu opnieuw informeren als er is enige technologie of software upda

onze product.

MATTERSNEEDINGATTENTION

De informatie in deze handleiding is bedoeld als A gids naar de wer van deze machines en vormt geen onderdeel van een contract. De gegevens die het bevat zijn verkregen uit de machine fabrikant En van ander bronnen . wij streven naar ervoor zorgen de nauwkeurighei van dit informatie

en probeer elk item en elke data te verifiëren, Maar Wij kan niet ga de volledige nauwkeurigheid van de informatie, die betekent dat de geleverde apparatuur in detail kan afwijken van de beschrijving in de instructies. Verder,

ontwikkeling van de machine kan betekenen dat de geleverde apparatu kunnen verschillen in detail van de beschrijvingen hierin. De

verantwoordelijkheid daarom Het is aan de gebruiker om zichzelf ervar vergewissen dat de apparatuur of proces beschreven is geschikt voor doel bedoeld.

KWALITEITSVERZEKERING

wij zullen doen er alles aan om de kwaliteit van onze producten te waarborgen, en Wij

belofte aan consumenten dat wij een jaar garantie op onze producten zullen geven, met uitzondering van schade aan de machine die is veroorzaakt door onjuiste bediening van klanten, en daaruit

voortvloeiende ongevallen, of abnormale slijtage en schade veroorzaakt door lack van onderhoud.

Om de garantieverplichting na te komen, moet het product of onderde met kwaliteit problemen, alstublieft terugsturen naar ons voor

verificatie, port betaald. Goederen verstuurd terug zou moeten begeleid worden door een aantekening van de datum van aankoop En A

schriftelijke toelichting op de kwaliteit van het product. Na onze inspec En

MATTERSNEEDINGATTENTION

bevestiging, wij zullen hun producten repareren of vervangen, of de betaling terugbetalen; Als we er niet in slagen om reparatie of vervar op tijd op deze manier zullen wij beer de kosten die voortvloeien uit reparatie of vervanging van de producten; Als de

schade is niet vanwege de kwaliteit van het product, Maar vanwege naar de gebruiker onjuiste bediening of andere redenen, de kosten zullen zijn gedragen door de klant.

ons bedrijf reserves de rechts naar maken veranderingen naar dit specificatie en productspecificaties. Wij zullen ons voortdurend inspannen om de

kwaliteit van onze producten.

Alle rechten voorbehouden. Reproductie of voortplanting is niet Toegestaan zonder toestemming.

symbol	symbol Beschrijving
	waarschuwing - Aan verminder de risico op letsel, gebruiker moet je lezen gebruiksaanwijzing handleiding voorzichtig .
	Dit symbool, geplaatst voor een veiligheid opmerking, geeft aan A vriendelijk van voorzorgsmaatregel, waarschuwing of gevaar. Ik negeer deze waarschuwing kan leiden tot een ongeluk. Om de risico op letsel, vuur, of electrocutie, alsjeblieftVolg altijd de aanbeveling getoond hieronder.
	Gevaar!Risico op persoonlijk letsel letsel of milieuschade! Risico van elektrisch schok! Risico op persoonlijk letsel blessure door electric schok!
	Wisselstroom
	Pas op voor klemming
	waarschuwing- Zorg ervoor dat u gehoorbeschermers draagt wanneer met behulp van dit product.

waarschuwing- Zorg ervoor dat u een veiligheidsbril draagt beschermers wanneer met behulp van dit product.

	Doen niet leg je handen in de veiligheidswacht wanneer machine het werk
	Geen automatische toegang machine -industrie in werking Geautoriseerd alleen personeel
	Doen geen olie bijvullen tijdens operatie
	Doen niet draaien tijdens reparatie
	Geen vermoeiingsoperatie
	De operatie is Nee telefoongesprekken
	Beschikbaarheid informatie: Dit product is onderworpen aan de voorziening van Europese Rich 2012/ 19/ EG . De symbool tonen A wieltje prullenbak gekruist d geeft aan dat de product vereist aparte weigeren inzameling in de Europese unie. Dit is van toepassing op de product en alle accessoires gemarkeerd met dit symbool. producten gemarkeerd als zo een kunnen niet zijn weggegooid met normaal huishoudelijk afval, Maar moet worden meegenomen naar A verzameling punt voor het recyclen van elektrische en elektronisch apparaten

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze machine worden geleverd. Het niet naleven van alle instructies Hieronder vermeld kan resulteren bij elektrische schokken, brand en/of serieus blessure.

redden alle waarschuwingen En instructies voor toekomst referentie.

1. De machine zou ook moeten gebruikt worden door ervaren person Als je Zijn niet bekend met het bedieningsproces van de machine, niet gebruik de

machine te gebruiken naar believen. Gebruik de instructies voordat u werking.

1. Voordat u de machine start, moet de veiligheidsafdekking op de ju plaats zitten. positie.

2. Controleer voordat u de machine start of de machine goed werkt. rest sleutel en klauwsleutel Zijn VERWIJDERD.

3. Voorkom dat de machine per ongeluk start . Schakel de motor uit voordat u het werkstuk vastklemt of te I.

4. Doe het niet kracht snijden . snijden volgens naar de set snijden snelheid , snijden diepte en toevoersnelheid.

5. gebruik de rechts ookls. gebruik de juist te ik of werkstuk voor bewerking.

6. Houd het gereedschap scherp en schoon om normale werking te garanderen. En veilige bediening. Smeren en Vervang accessoires regelmatig.

7. Voordat u de machine gaat afstellen of repareren, moet u: Zeker naar loskoppelen de stroomvoorziening.

8. Controleer de veiligheidsprestaties van de machine voor aanvang H controleer de prestaties van alle bewegend onderdelen. Alle onderdelen moeten zijn geinstalleerd juist. Beschadigde onderdelen moeten gerepareerd worden snel.

9. wanneer de machine draait, zal de operator niet Weggaan.

10. Houd de werkplek schoon, een vuile werkomgeving is gemakkelijk leiden tot ongelukken.

11. Doen niet gebruik de machine op gevaarlijke plaatsen omgeving. Werk niet op vochtige plaatsen . Ervoor zorgen Dat elektrisch componenten worden beschermd tegen vocht. Goed Verlichting.

12. Kinderen mogen de werkplek niet betreden, en niet-operationeel personeel zou moeten Houd een veilige afstand tot het werkgebie

13. Om kinderen uit de werkruimte te houden. De deur moet zijn Geblokkeerd wanneer Verlaten van de werkplaats.

14. Draag gepaste kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen,

armbanden, sieraden, enz. Om aan de veilige kant te blijven, Om van van veiligheid, dragen schoenen die niet slippen. Als je heb Lang haar, draag alsjeblieft een werk h bij.

1. dragen beschermend glazen wanneer in werking .
2. Let op waar je staat en houd je evenwicht bij alle keer.

3. Doen niet plaats uw handen in de buurt van de bewegende onderdelen van de machine.

4. Doen niet Voer geen instelbewerkingen uit terwijl de machine draa rennen.

5. Lees en begrijp alle waarschuwingssignalen geplaatst op de machi
6. Deze handleiding is uitsluitend bedoeld om klanten vertrouwd te met de bediening van de machine en ik ben niet een opleiding handleiding.
7. Gelieve deze waarschuwingen op te volgen, anders kan er ernstig letsel ontstaan. kunnen resultaat.
8. De machine zal produceren enkele schadelijke chemicaliën in het van stof, zagen, slijpen en boren geproduceerd door slijpen. Om leed van deze chemicaliën, Werk alstublieft in een goed geventilee ruimte plaats en slijtage veiligheidsvoorzieningen zoals deeltjesfiltermaskers.

Type nummer	WM 210V-L
capaciteiten
schommel over Bed	210mm
overslaan kruis kant	110mm
Afstand Tussen centra	735mm
Breedte van Bed	100mm
Kop
Gat door spindel	38mm
Versmalling in spindel Neus	MT3
Aantal spindelsnelheden	Variabel
Bereik van spindelsnelheden	50-2500 toeren per minuut
Voeding en Rijgen
Aantal metrische gegevens Draden	14
Bereik van Metrisch Draden	0,3~ 3mm
Nummer van 1 keizerrijk Draden	10
Bereik van 1 keizerrijk Draden	10~44T.PI
Bereik van de longitudinale Voer	0,1~ 0,20mm
samengesteld en koets
Telk Berichttype	4
Maximale verbindingenlide T ravel	55mm
Maximale kruis schuiven Reizen	75mm
Maximale wagen Reizen	736mm
staartstuk
Tail voorraad spindelverplaatsing	60mm
Versmalling in Tail-voorraad spindel	MT2
Gemengd
Voornaamst Motor	110V~60 Hz /220-240V~50 Hz , fase /750W,
Lengte, breedte en Hoogte	1200×340×360 ( mm )
Productgewicht	NW: 79 kg ; GW: 90 kg
Pakketgrootte	1230*460*450 mm

De algemene informatie die wordt gegeven in deze specificatie is niet verbindend.

standaard accessoires

1 Dood in het midden MT5
1 Dood in het midden MT2
3 Teveel Na moersleutel
1 olie Geweer
1 kruis schroevendraaier
1 Fiat-schroevendraaier
1 Drie Kaak klauw
5 Zeskant stopcontact sleutels
3 Dubbel Einde Kopsleutels

8 Poelie set (30T, 33T, 35T, 50T, 52T, 40T, 60T, 66T)

speciaal accessoires ( Accessoires Dat vereisen aanvullend betaling )

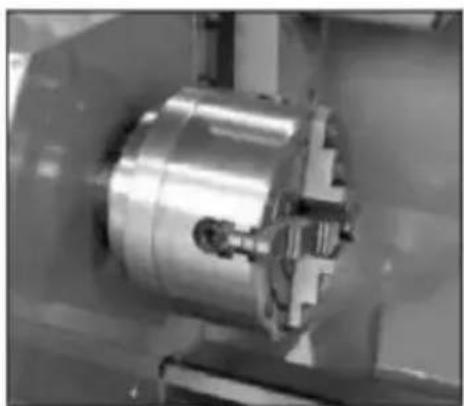

Vier kaakklem en rug plaat(verbindingsplaat)	middenfra
Hallo ik rest	meAchterst

e schijf

Losgekoppelde schijf

Telk rust bescherming omslag

Beschermkap voor

leidspindel omslag Teveel

draaien

Boorkop en verbinden hengel

1. Finish het verwijderen van de houten kist rond de Jathe
2. Controleer ook alle accessoires van de machine. naar de verpakkir list.
3. Maak de jas los van de verzendkist onderkant.
4. Kies een locatie voor de machine die is droog, heeft Goed Vechtsport En heeft genoeg ruimte om te kunnen dienst de Jaathe op alle vier kanten.
5. met voldoende hijsmateriaal, langzaam til de machine van de scheepvaart af krat onderkant. Doen niet Lift door spindel. Zorg erv dat lathe is in evenwicht voor verhuizen naar stevig bank of standa
6. Om te voorkomen dat het bed gaat torderen, is de Jathe Locatie absoluut plat zijn En level. Bevestig de lathe aan de standaard (in gebruikt). 1f gebruik makend van A bank, door bolt voor het beste prestatie.
7. Maak alles schoon roestbeschermde oppervlakken met behulp van / mild commercieel dus ik denk,
   kerosine of dieselbrandstof. Doen niet Gebruik verfverdunner, benzine lacquer dunner. Deze zullen geverfde oppervlakken beschadigen. bedek alle gereinigde oppervlakken met een lichte film van 20w machine olie.
8. Verwijder het deksel van het eindtandwiel. Maak alle componenten schoon. van het einde versnelling assemblage en coating van alle tandwielen met zware, niet-slingerend vet.

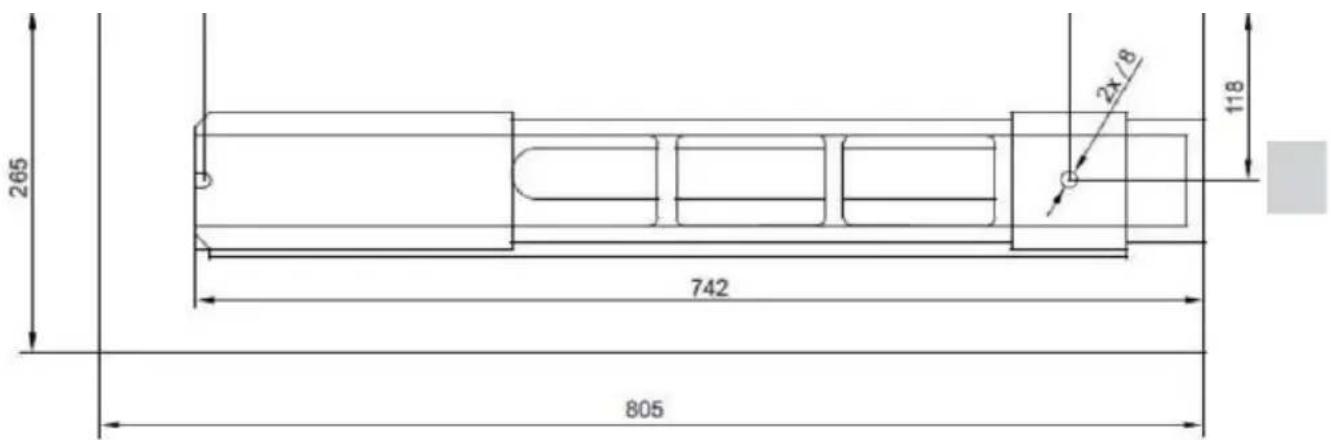

FOUNDATIONDRAWING

265 742 805 2x/8 118

Afbeelding. 2

General Description

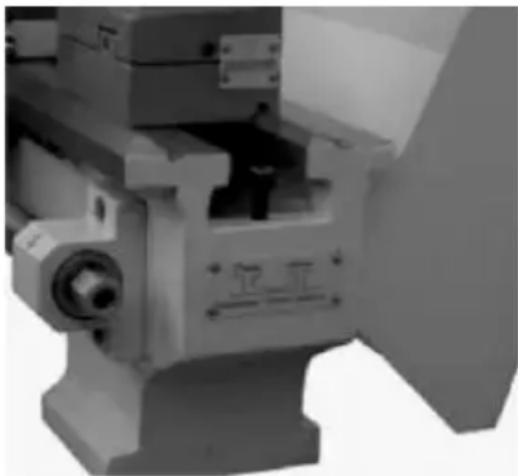

Draaibank Bed (afb. 3)

De Het bed is gemaakt van hoogwaardig ijzer. Door combineren hoo wangen met sterke kruisribben, een bed van Lage trilling En stijfheid geproduceerd. Het

integreert de kop en drijft de eenheid aan, voor het bevestigen van o wagen en Loodschroef. De twee precisiegeslepen V - zijdelings, verste door warmte

harden en slijpen, zijn de nauwkeurige gids voor de wagen en staart voorraad. De belangrijkste motor is gemonteerd op de achterkant van de le ft-zijde van de bed.

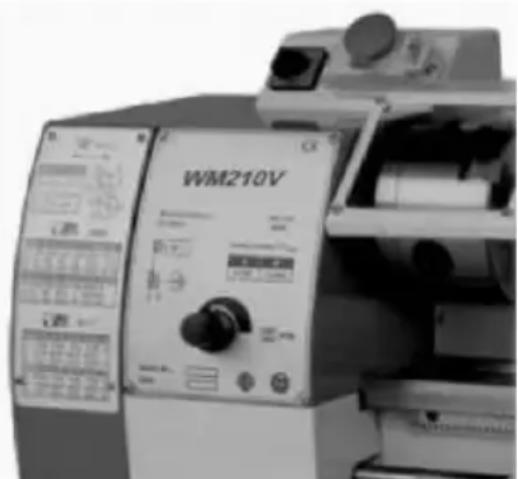

De De kop is gegoten uit hoogwaardig, trillingsarm gietijzer. is met vi schroeven aan het bed vastgezet. De kop bevat de hoofdspil met tv precisie kegelrollagers en de drijfveer eenheid.

De hoofdspil brengt het koppel over tijdens het draaien proces. Het houdt ook de werkstukken en kleminrichtingen vast. (bijv. 3-klauwplaat).

De wagen is gemaakt van hoogwaardige gegoten ijzer. De slide onderdelen zijn

gladgeslepen. Ze passen zonder problemen in de V op het bed spele lagere glijdend onderdelen kunnen eenvoudig en gemakkelijk aan te passen.De kruisschuif is gemonteerd op de wagen en beweegt op een zwaluwstaartige glijbaan. in het kruis schuiven kunnen zijn afgesteld m de spieën.

Verplaats de dwarsschuif met zijn handige gepositioneerd Handwiell. Er zit een gegradeerde kraag op de Handwiell.

A vier manier tel post is gemonteerd op de bovenste slide en staat tels naar zijn

vastgeklemd. Maak de middelste klemhendel los om een van de vier gereedschappen in de gewenste positie te draaien. positie.

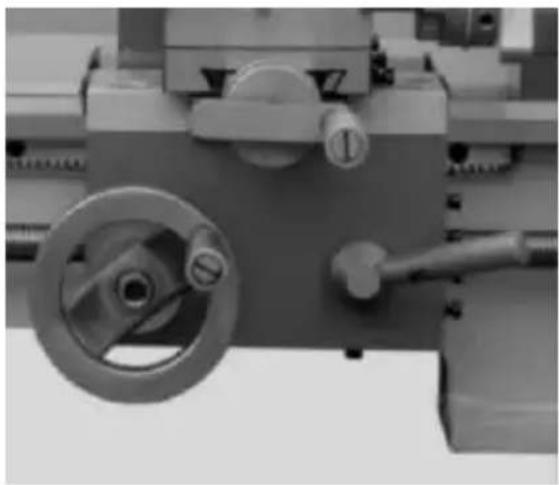

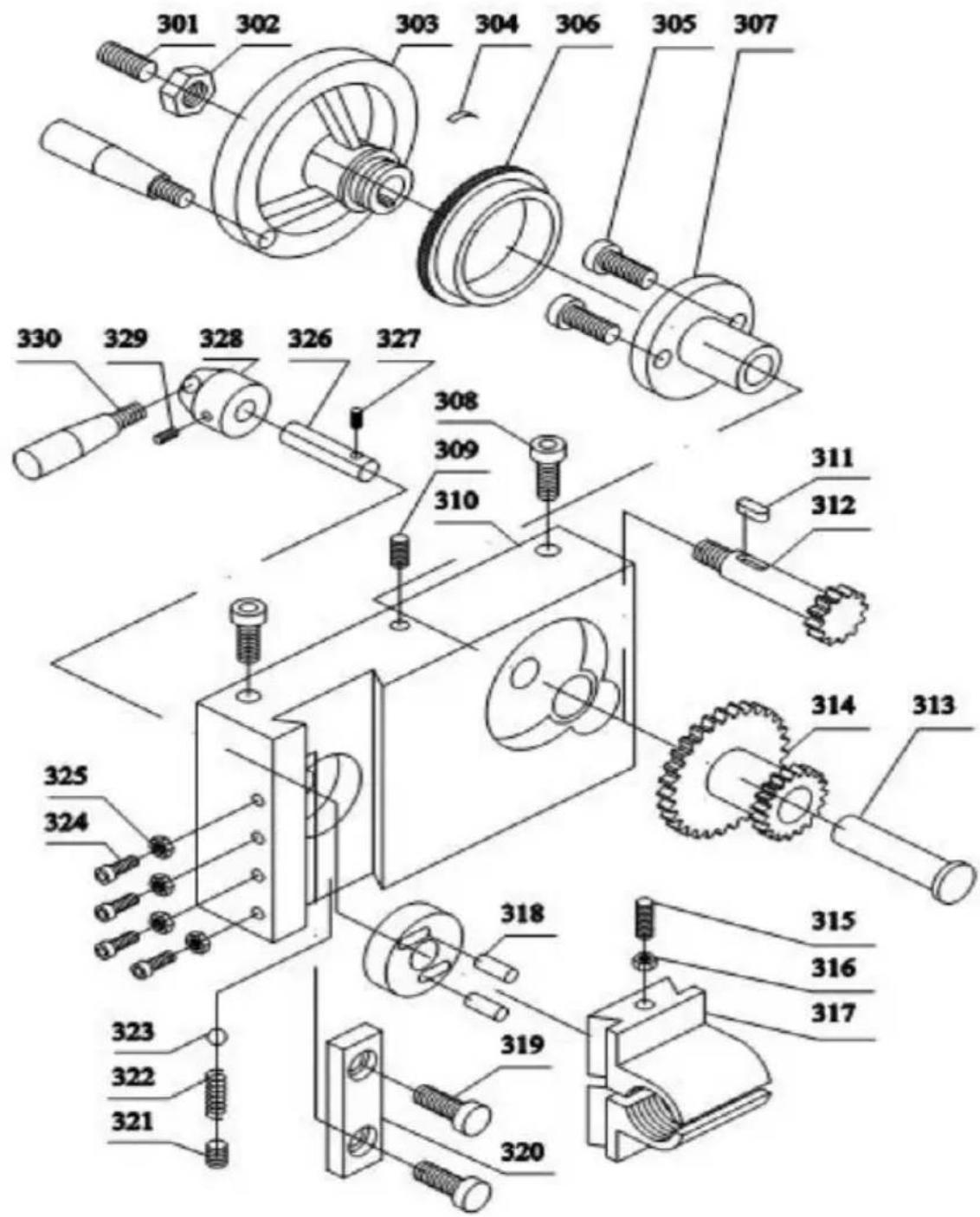

Het schort is gemonteerd op de bed. Het herbergt de haAls moer m een inschakelende lever voor het activeren van de automatische toevo De half moer gibs kunnen zijn van buitenaf aangepast .

Een rek, gemonteerd op het bed, en een rondsel bediend door Hand op de Het rijtuig maakt een snelle verplaatsing van het platform mog

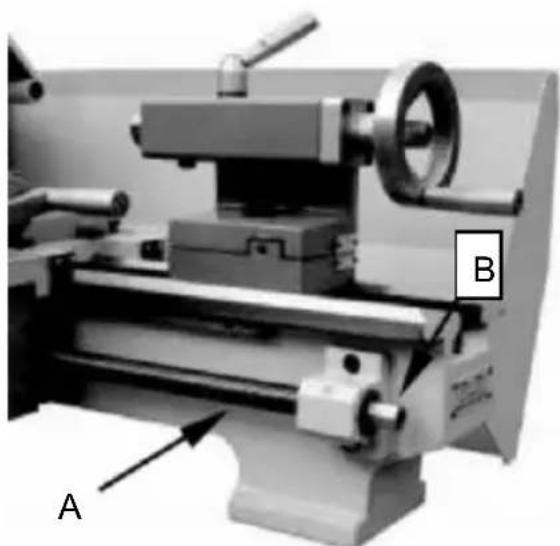

Leidingschroef (Afb. 7)

De Leidingschroef (A, Figuur 7) is gemonteerd op de voorkant van de machine bed. Het is aangesloten op de versnellingsbak aan de linkerk voor automatische toevoer en wordt ondersteund door invloed op beide uiteinden. De zeskantmoer (B, Fig.7) op de rechter uiteinde is ontworpe naar opnemen speel verder de Ik advertentie schroef.

De staartkolf schuift in een V-vorm en kan zijn vastgeklemd bij elk L De voorraad heeft een zware spindel met een Morse-conus Nee. 2 stopcontact En A gegradeerde schaal. De spindel kan worden vastgeklemd bij elk Locatie met A klemhendel. De spindel wordt verplaatst met een handwiel bij de eind van de staartstok.

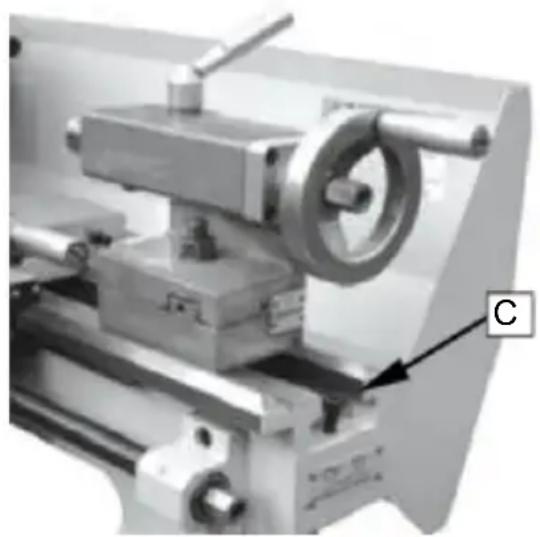

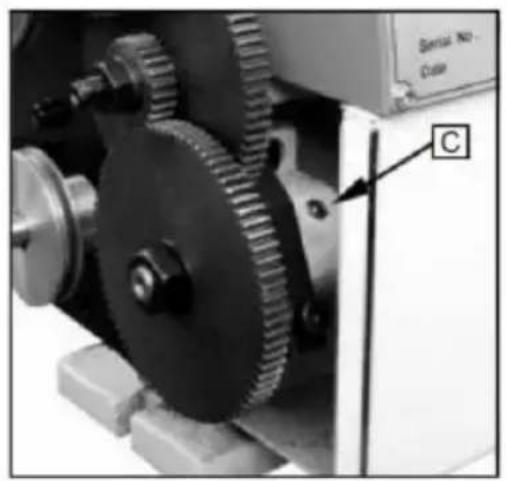

Plaats de bevestigingsschroef (C, Afb. 8) bij de einde van de Jaathe bestellen om voorkomen de staartstok van de draaibank vallen bed.

operating equipment

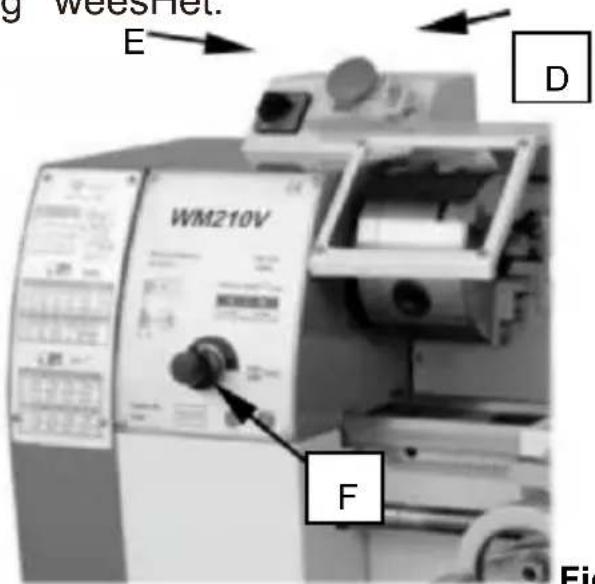

1. Noodgeval Knop: AAN/UIT-schakelaar (D, Fig. 9)

De machine wordt in- en uitgeschakeld met AAN/UIT knop. Druk om stoppen alle machinefuncties. Om opnieuw te starten, tilt u de kap op pers OP knop.

2. veranderen - over Schakelaar (E, Afb . 9)

Nadat de machine is ingeschakeld, zet u de schakelaar op de stand "F" voor tegen de klok in draaiende spindel rotatie (vooruit). Draai de schakelaar naar "R"

positie voor spindel met de klok mee rotatie (omgekeerd) De "O"-posi UIT en de spindel blijft inactief.

3. variabel snelheid controle schakelaar (F, figuur 9)

Draai de schakelaar met de klok mee om de spindelsnelheid te verhogen. Draai de schakelaar tegen de klok in om de spindelsnelheid te verlagen. De mogelijke snelheid bereik is afhankelijk van de positie van de aandrijving weesHet.

g weeshnet. E D WM210V F Fig.

Figuur 9

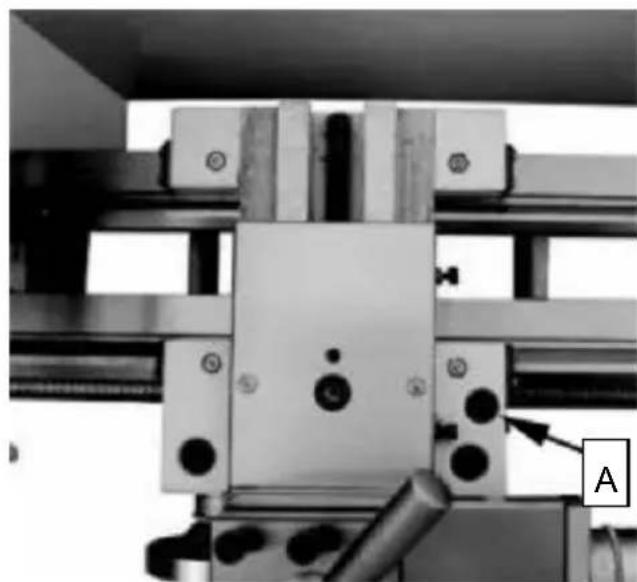

4. wagen Slot

Draai de zeskantige inbusschroef (A, Afbeelding. 10) Met de klok mee aanspannen naar Oké. Draai

tegen de klok in en losdraaien Ontgrendelen.

Let op: de borgschroef van de wagen moet zijn VN Geblokkeerd voordat je begint automatische feeds of schade aan lathe kan voorkomen.

Draai het handwiel met de klok mee om het schort te verplaatsen assemblage naar de staart voorraad (rechts). Draai het handwiel teger de klok in om verplaats het schort assemblage om de Headstoc k(lin te beschermen.

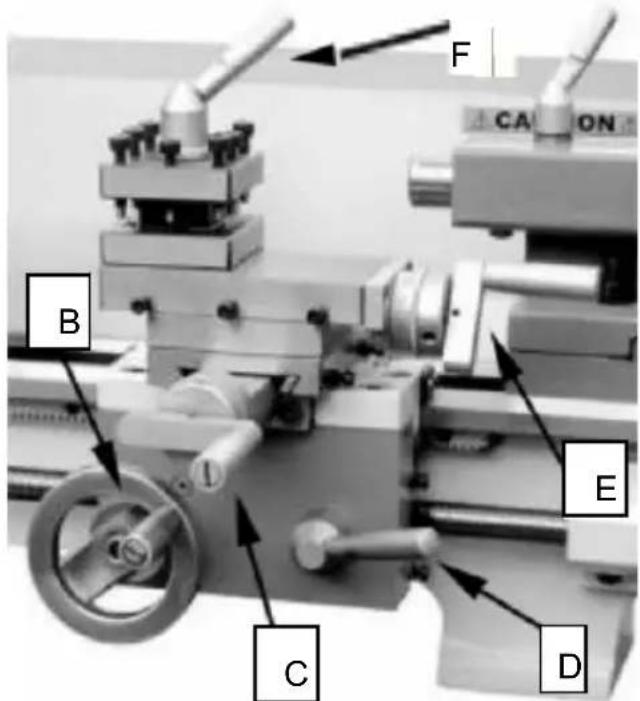

6. kruis Traverse Hefboom (c, Afb . 11)

Cirkelvormig rotatie beweegt de dwarsschuif naar de achterkant van de machine.

7. Halve noot Erbij betrekken Hefboom (D, Fig. 11)

Beweeg de hendel naar beneden om in te schakelen. Verplaats de tot loskoppelen.

8 . verbinding Rest Traverse Hefboom (E, Afb . 11)

Draai met de klok mee of tegen de klok in om te verplaatsen of po

9 . Hulpmiddel na klemmen Hefboom (F, Afb . 11)

Draai tegen de klok in om los te maken en met de klok mee om maken. Draai de Ik post ook wanneer de Ik ben er is ontgrendeld.

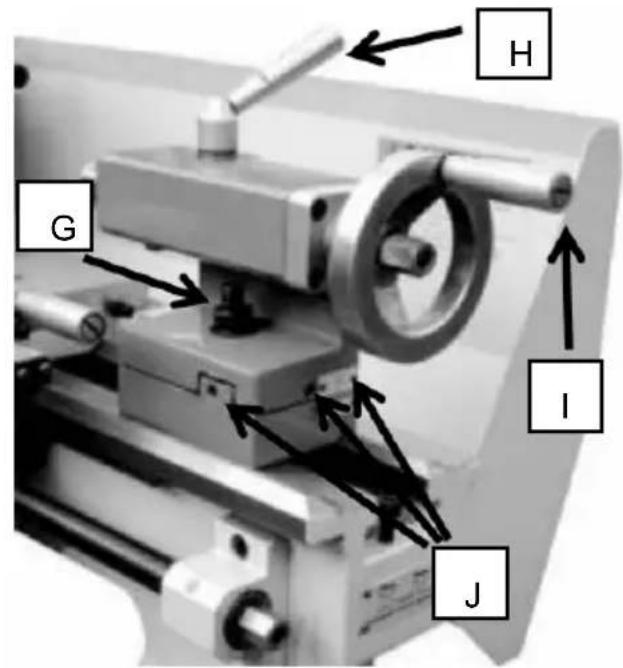

10 . Staart voorraad klemmen schroef (G, Afb . 12)

Draai de zeskantmoer met de klok mee om Vast en tegen de klok Ontgrendelen.

11 . Staart voorraad Schacht klemmen Hefboom (H, Afb . 12)

Draai de hendel met de klok mee om de spindel te vergrendelen Er tegen de klok in naar Ontgrendelen Het.

12. Staartstuk Quill Traverse Handwiel (I, Fig. 12)

Draai met de klok mee om de pen vooruit te bewegen. Draai tegen klok in om intrekken de pen.

13. Staart voorraad uit - ingesteld Aanpassing (J, figuur 12)

Drie stelschroeven op de staartstukbasis worden gebruikt om de staart verstellen voorraad voor het snijden van taps toelopende delen. Draai borgschroef op de staartkolf los einde. Maak er een los stelschroef a de zijkant terwijl u de andere vastdraait totdat de hoeveelheid van of aangegeven op schaal. Draai de vergrendeling vast schroef.

H G I J

Fig . 1

OPERATION

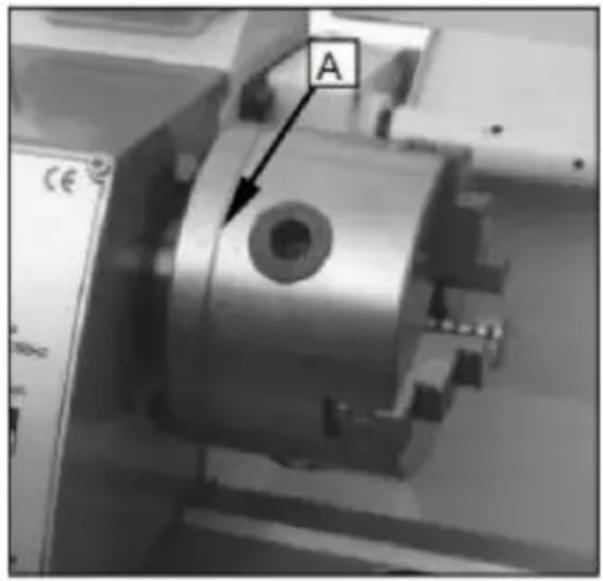

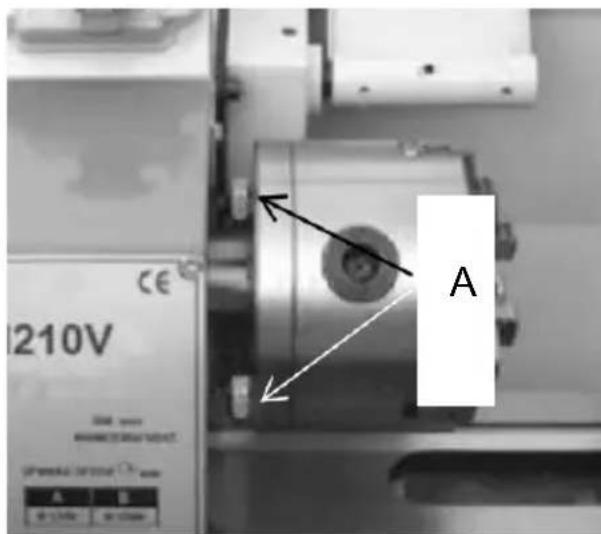

Vervanging van klauw

De hoofd spindel De houder is cilindrisch. Drie stelschroeven losmaker noten (A, Afbeelding. 13 (er worden er maar twee getoond) Ik de flens naar verwijder de klauw. plaats de nieuwe klauw en bevestig H behulp van dezelfde set schroeven En noten.

210V CE A A B B-1/450 30.17mm

Fig. 1:

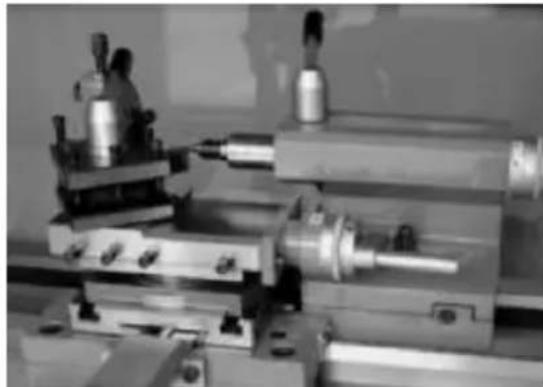

GEREEDSCHAPSSET OMHOOG

Clamp de draaiende tel in de te ik houder.

De teen moet stevig worden vastgeklemd. Bij het draaien moet de te stevig worden vastgeklemd. heeft een neiging om te buigen onder de snijkracht die ontstaat tijdens de spaanvorming.

Voor de beste resultaten zou ik ook moeten overhangen zijn gehouden tot een minimum van 3/8" of Ja hoor.

De snijhoek is correct wanneer de snijkant is inLijn met de centrum van het werkstuk. De juiste hoogte van de tool kan worden bereikt of het vergelijken van het tel-punt met het punt van de gemonteerde middenas in de staart

voorraad. Gebruik indien nodig stalen afstandsringen onder het gereedschap. krijg de vereiste hoogte. (Afb. 14)

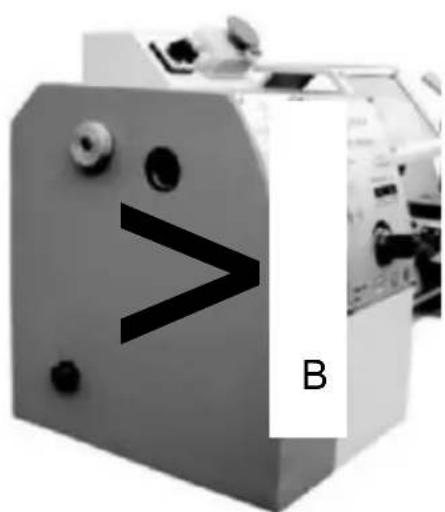

1. Draai de twee bevestigingsschroeven (B, Afb. 15) en verwijder de beschermhoes.
2. Pas de V-beugel (C, figuur 16) aan in de overeenkomstige positie.
3. Span de spanrol aan en maak de moer opnieuw.

M A B

sP1NDLE sPEED √/min

A	B
50.1250	100.2500

Afbeelding. Afbeelding 15. 16

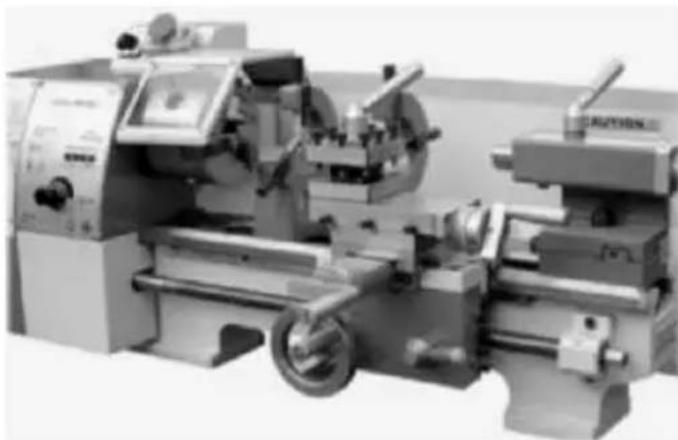

Handmatig draaien

Schortverplaatsing, dwarsverplaatsing en bovenzijde handwiellk kan worden bediend voor longitudinale of kruisvoeding. (Fig.17)

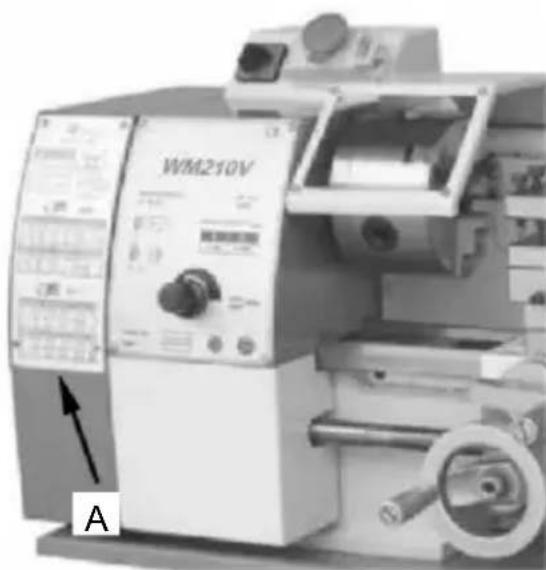

Langsdraaien met Auto.Feed

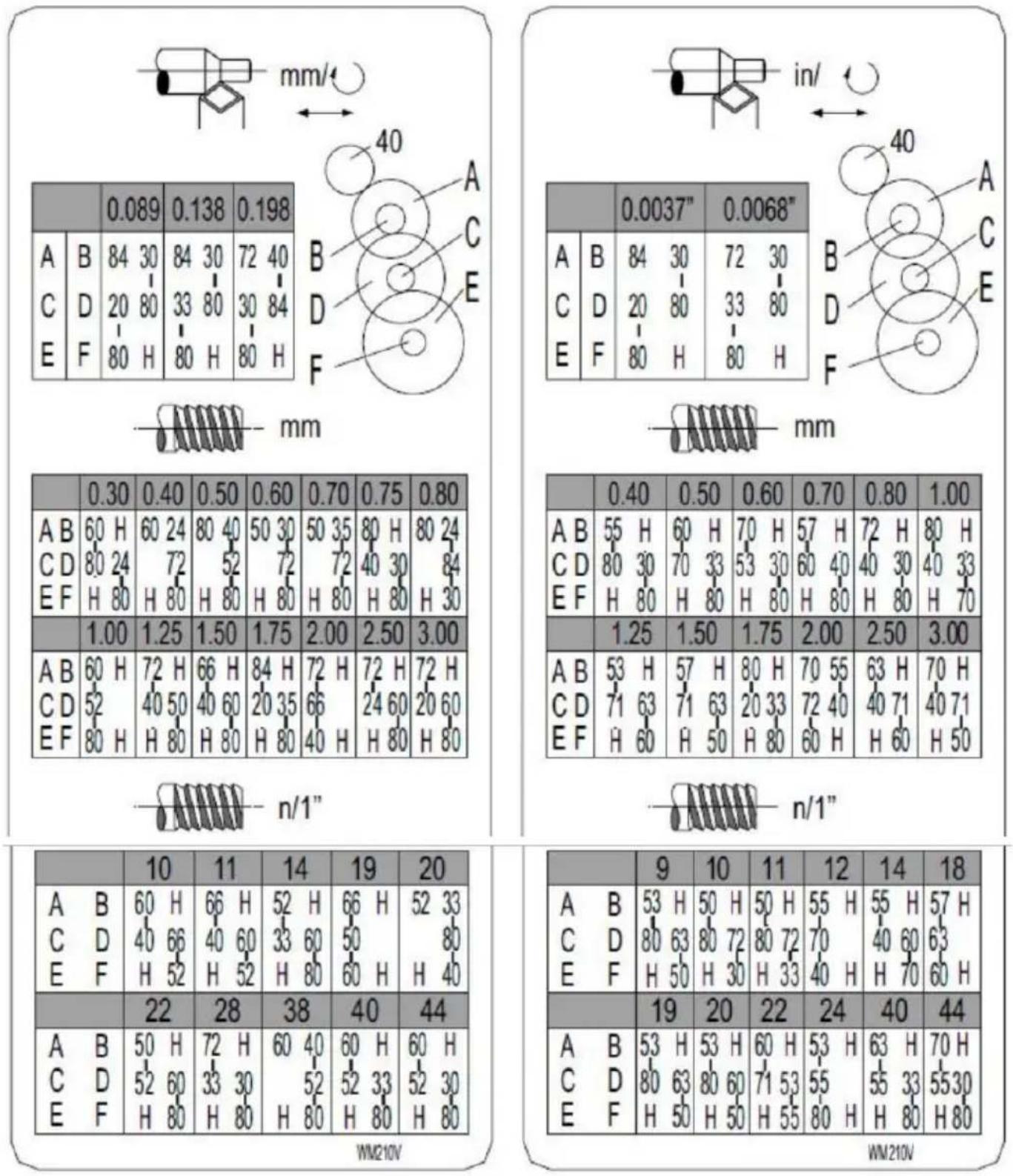

gebruik de tabel (A, Figuur 18) op de draaibank voor het selecteren de voedingssnelheid of

de spoed van de draad. Pas de wisseltandwiel aan als de gewenste voeding of draadspoed kan niet worden verkregen met de geinstalleerd versnellingsset.

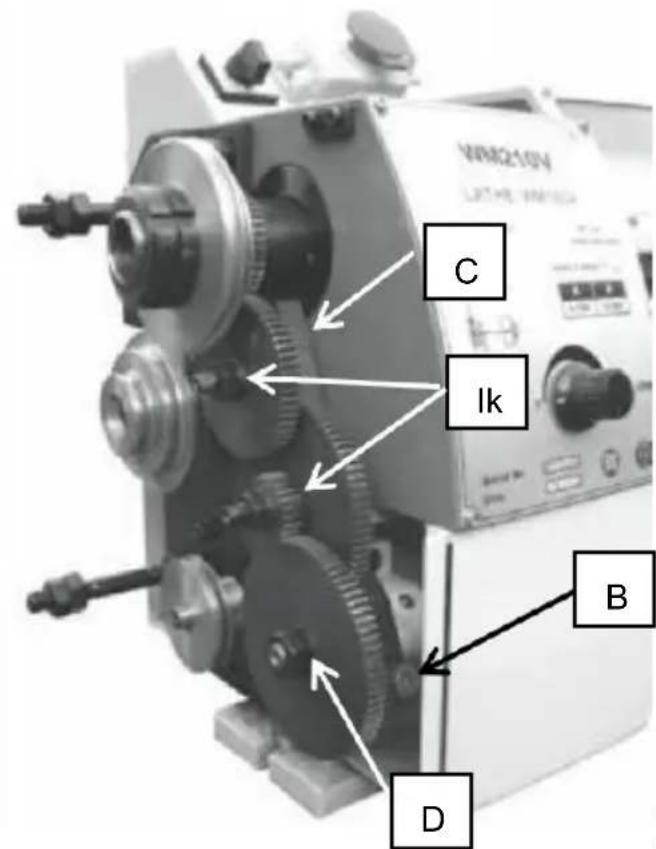

wijziging Tandwielen Vervanging

1. Koppel het apparaat los van de stroombron.
2. Draai de twee bevestigingsschroeven los en verwijder de bescherml
3. Maak de borgschroef (B, Afb. 19) los op de kwadrant.

4. zwaai het kwadrant (C, Afbeelding. 19) naar de rechts.

5. draai de moer (D) los Afb. 29) van de leidspindel of de noten (E 19) uit de kwadrantbolts om de wijziging tandwielen van voren.

6. Monteer de tandwielkoppelingen volgens de schroefdraad- en voedingstabel (Fig. 20) en schroef de tandwielen weer op het kwad

7. Draai het kwadrant naar links totdat het tandwiel hebben betrc opnieuw.

8. Stel de terugslag van de versnelling opnieuw af door A normaal gesproken is ze et van papier als een afstel- of afstandshulp tusse de tandwielen.

9. Maak het kwadrant vast met de borgschroef .

10. Monteer de beschermkap van de kop En opnieuw verbinden de machine aan op de stroomvoorziening.

C Ik B D

Fig. 19

steekplaat (Fig. 20)

DRADENEN VOEDINGSTABEL

Afbeelding . 20

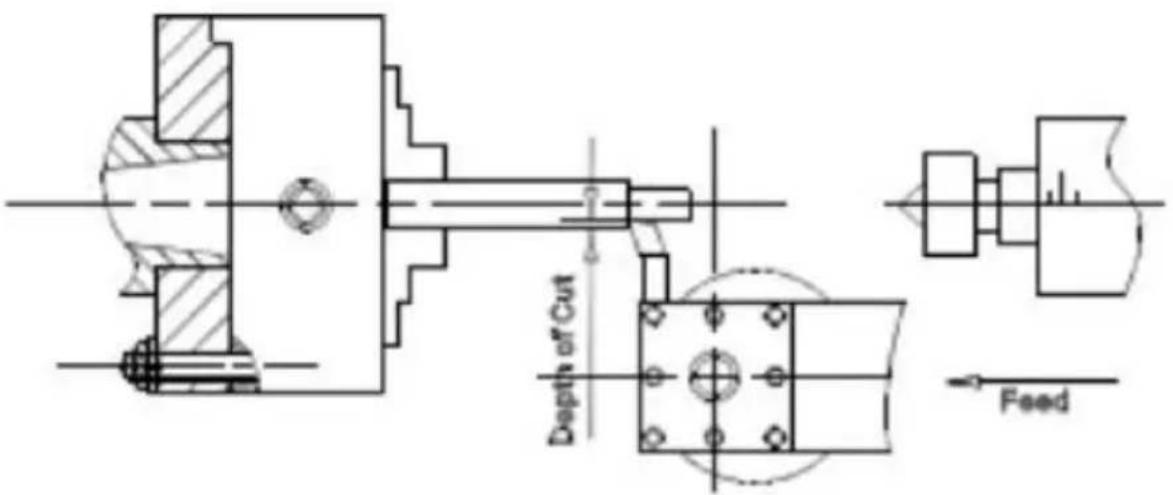

cilindrisch Draaien ( Fig . 21)

Bij de rechte draaibewerking voert het gereedschap parallel aan de bi van

rotatie van het werkstuk. De voeding kan hetzij handmatig door de handwiel op het draaizadel of de bovenste slede, of door activeren d automatische voeding. De dwarsvoeding voor de snijdiepte wordt bereikt met behulp van de kruis glijbaan.

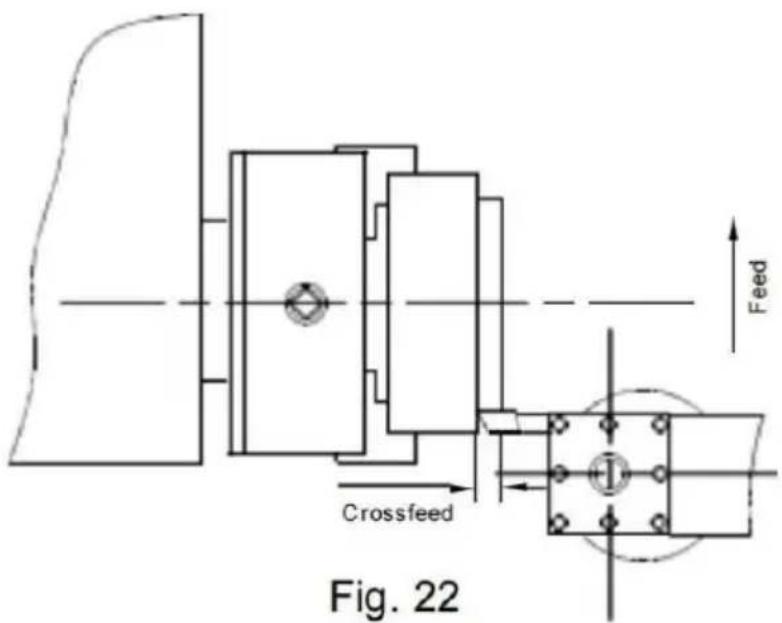

Einde draaien ( Afbeelding. 22 )

Bij de vlakbewerking voedt het gereedschap loodrecht op de as van rotatie van het werkstuk. De toevoer is gemaakt handmatig met de dwarszijde hand

wiel. De dwarsvoeding voor de snijdiepte wordt gemaakt met de bovenkant schuiven of Jaathe

zadel.

Crossfeed Fig. 22 Feed

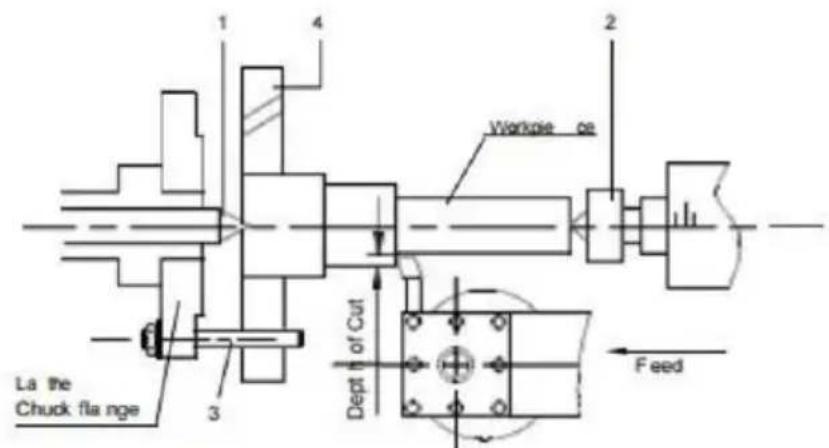

Draaien: slanke schacht ( Afbeelding 23 )

Voor het draaien tussen de centra, het is nodig om te verwijderen de klauw van de spindel. Monteer het MT 3 midden in de sp indle neu MT 2 centreer in de staart. Monteer het werkstuk met de aandrijfhond tussen de centra. De bestuurder wordt aangestuurd door A vangst of gezicht plaat.

Let op: Always gebruik een kleine hoeveelheid vet op de staart voorraad in het midden om te voorkomen dat het middenpunt te veel wordt opgegeten.

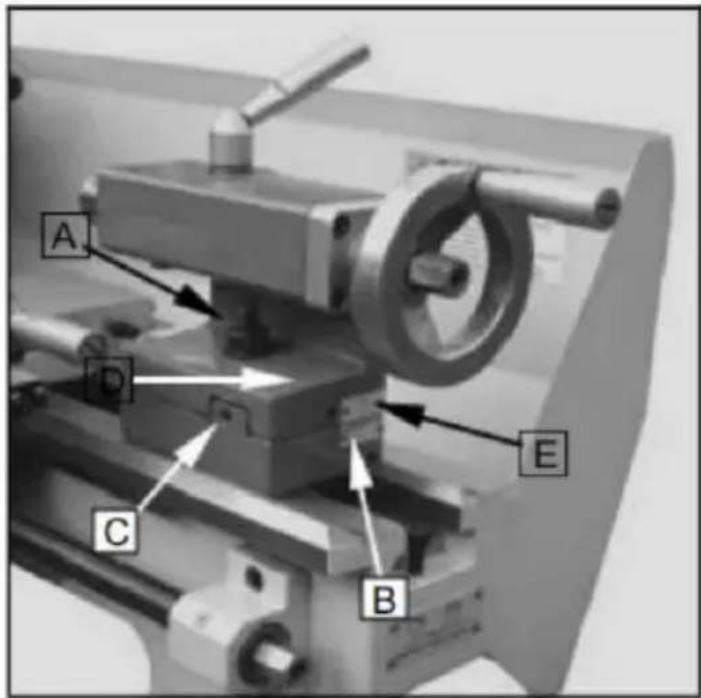

Kegeldraaien met behulp van een staartstuk Nff-Ret

Pas de afwijking aan tussen het midden van de staartstukmof en het midden van de spindel om het taps draaien te voltooien. De hoek is afhankelijk van de lengte van het werkstuk.

Om de staartvoorraad te compenseren, Losmaken Borgschroef (A, Figu 24).

Draai de stelschroef (B) los, Afb. 24) rechts einde van de staartstok. Maak de voorste afstelschroef (C, Figuur 24) en nemen omhoog hetze hoeveelheid door

het vastdraaien van de achterste afstelschroef (D, Fig.24) tot de gewe taps toelopend heeft bereikt. De gewenste kruisverstelling kan op de schaal worden afgelezen. ( E, Figuur 24). Draai eerst de stelschroef

Afbeelding 24) En Dan de twee ( voorkant En (achter) afstelschroef ( de staartkogel te vergrendelen in positie . Draai de Borgschroef (A, Fig.24) van de staart. Het werkstuk moet zijn hoofd tussen de centra en gedreven door een gezicht plaat en bestuurder I

Na het taps toelopen moet de staartkop teruggebracht worden naar de oorspronkelijke staat positie volgens de nulpositie op de schaal van de staartvoorraad. (E, Afbeelding 24)

A D C B E

Fig. 24

Draadsnijden

Stel de machine in op de gewenste draadspoed (volgens naar de draaddiagram , Figuur .20). start de machine En erbij betrekken de h noot . wanneer de Als de teen het onderdeel bereikt, zal het de een draaddoorgang afsnijden. Wanneer de teen het onderdeel bereikt, zal I de eerste draaddoorgang afsnijden. het einde van de snede bereikt , de machine door te draaien de motor uit en bij de

tegelijkertijd de tel terug uit het deel dus Dat Het helder de draad. I niet maak de halve moer los lever. Draai de motor richting naar Toe de

te veel om terug te keren naar het beginpunt. Herhaal deze stappen totdat Jij hebben de gewenste verkregen resultaten.

OPMERKINGEN

Voorbeeld: Mannelijke draad

• De diameter van het werkstuk moeten hebben is veranderd in de diameter van de gewenste draad.
• Het werkstuk vereist A cham fer bij de begin van de draad En

een ondersnijding bij de draad loop uit.

• De snelheid moeten zijn als low als mogelijk. De wijziging tandwielen moeten hebben is geïnstalleerd volgens de vereist toonhoogte.
• De draad snijden te ik moeten zijn preciesIY de voorbeeld vorm als de draad, moet absoluut zijn rechthoekig en vastgeklemd zodat Het valt exact samen met de draairichting.
• De draad is geproduceerd in verschillende snijden stappen Dus da de snijden te ik moet volledig uit de draad worden gedraaid (met kruis (schuif) bij het einde van elke snede stap.
• De tel wordt ingetrokken met de Leid schroef moer betrokken doc omkeren de omschakelaar.

\& stop de machine en voed de draad snijden te ik in low snee diepten met behulp van de kruisschuif. Voor elke passage, plaats de bovenkant schuiven

ongeveer 0,2 tot 0,3 mm naar links en rechts alternatelY in volge naar knip de draad los. Op deze manier wordt de draad die worgesneden ook opIY afgesneden op een draadflank met elke passa Blijf de draad losknippen totdat Jij hebben bijna de volle diepte b van de lezing.

Feed

Fig. 25

Drie Kaak universeel Draaibank klauw

met behulp van deze universele klauwplaat rond en driehoekig vierkan zeshoekigl achthoekigl en twaalf, hoekige voorraad kan zijn geklemd. (Fig.26)

Let op: nieuwe leidingen hebben een zeer strakke pasvorm kaken. Dit nodig naar ervoor zorgen nauwkeurige klemming en lange service Leven - met herhaalde opening En het sluiten van de kaak past zich automatisch aan en hun werking wordt progressief gladder.

Opmerking:

Voor de originele 3-klauwplaat die was gemonteerd op de machine he de fabriek de klauw op de beste manier gemonteerd om te garandere vasthouden nauwkeurigheid met twee " 0 " merk (A) Figuur 26 wordt getoond op de klauw En klauw flens.

A

Fig. 26

Er zijn twee soorten kaken: Interne en externe kaken. Alsjeblieft niet het aantal kaken passen bij het nummer binnen de klauwen groef. D' meng ze niet met elkaar. wanneer u ze gaat monteren, doe dat dan

Lathe Accessories

alstublieft berg ze in oplopende volgorde 0, 1, 3 als je gaat naar m uit zijn Zeker naar

haal ze eruit in aflopende volgorde 3,1,0 één voor één - Nadat u de procedure hebt voltooid, draait u de kaken tot de kleinste diameter en controleer of

de drie De kaken zitten goed vast.

Vier kaken 1onafhankelijk Draaibankklauw

Deze speciale klauwplaat heeft vier onafhankelijk van elkaar instelbare klauw kaken- Deze het vasthouden van asymmetrische stukken mogelijk maken en in staat stellen de nauwkeurig opzetten,opzetten van cilindrisstukken. (Figuur 2 7)

Gebruik de boorhouder om centreerboren en spiraalboren op te berger de voorraad- (B) (Figuur 28)

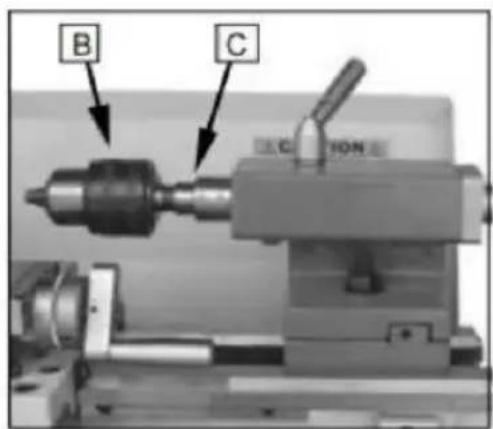

Morse-conus Prieel (optioneel)

Een prieel is noodzakelijk voor het monteren van de boorkop in de staartstok. Het heeft A Nee. 1 Morse-conus. (c) Afbeelding 28

B C C RON

Fig. 28

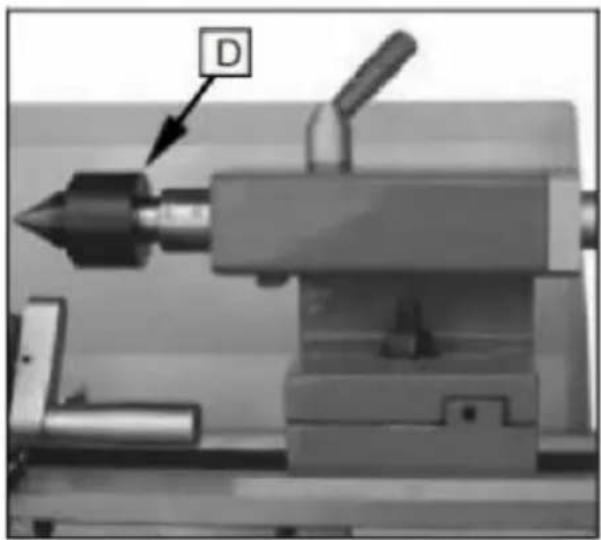

Live centrum ( optioneel )

De Het livecentrum is gemonteerd in bal lagers- Zijn gebruik is zeer aanbevolen voor het draaien met snelheden die hoger zijn dan van 6.TOERENTAL. Afbeelding 2 9)

De vaste rust dient als ondersteuning voor de assen op de vrije sta voorraad einde. Voor veel operaties kan de voorraad niet worden aangevuld. zijn gebruikt als Het belemmert de draaigereedschap of boorgereedschap, en moet daarom zijn verwijderd van de machine. De

vaste rust, die als eindsteun fungeert, zorgt voor s kletsvrij bediening. De vaste rust is gemonteerd op de bed manieren En is beveiligd va hieronder met een Vergrendelplaat. Het vet vereist doorlopend Smering op de contactpunten om te voorkomen voortijdige slijtage. (Figuur 30)

A B C

Fig. 30

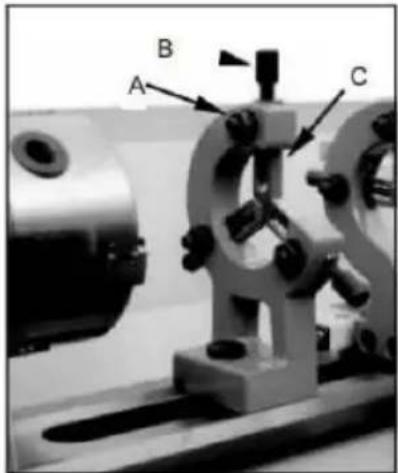

instelling de stabiel Rest

1. Maak drie los zeshoek noten. (A, Afbeelding 31)
2. Draai de gekartelde schroef ( B) los Afb.36) en open de glijdend vingers. (c, Afb. 31) totdat de vaste rust met de vingers kan worden bewogen. zijn vinger om de werkstuk . veilig de stabiel rest in positi
   3 Draai de gekartelde schroeven vast zodat de vingers goed vastzitte Maar niet strak tegen de werkstuk. Draai de drie moeren (A, Figuur Smeer de glijlagers punten met machine olie.
3. wanneer, na verlengd operatie, de kaak show dragen, de tips van de vingers kunnen worden ingediend of opnieuw gefreesd.

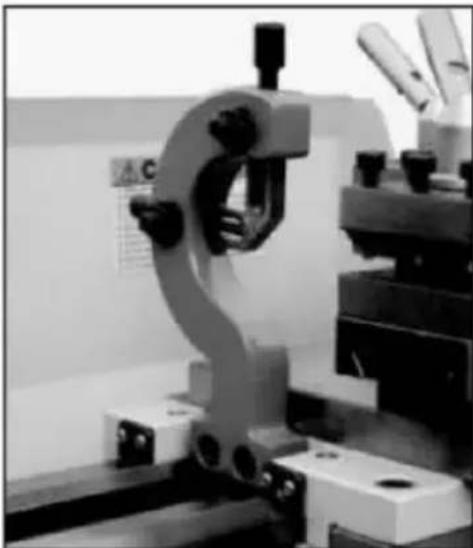

Volgen Rest

Het volgende rust is gemonteerd op het zadel en volgt de beweging de draaigereedschappen. Er zijn slechts twee steunblokken vereist. De plaats van de derde ondersteuningsblok wordt ingenomen door het draaien ookik. De volgend rest is Wordt gebruikt voor draaibewerkinge op lange, dunnere werkstukken. Het voorkomt dat het werkstuk onder druk van het draaigereedschap gaat vastzitten. Afbeelding 31 )

Plaats de steunblokken stevig op het werkstuk, maar niet te strak. ov nauw. Smeer de steunblokken tijdens het gebruik om te voorkomen d gaan lekken. voortijdige slijtage.

Na een periode van tijd, we bevinden ons in een aantal van de bewegende componenten kunnen behoefte naar worden aangepast.

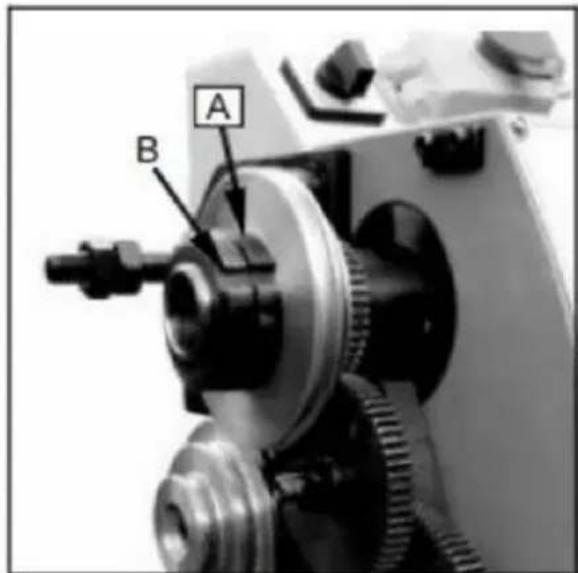

Hoofdspil Lagers

De hoofdspillagers worden in de fabriek afgesteld. 1f eindspel wordt naanzienlijk gebruik zijn de lagers duidelijk zichtbaar kunnen zijn aangep

Draai de sleufmoer (A) vast Afb . 32) op de rug van de spindel, lo de buitenste sleufmoer (B, Figuur 32). Stel de sleufmoer af (A, Fig.32) tot alle einde spelen wordt opgenomen. De spindel zou nog steeds v ronddraaien. Vastmaken de

gegroefde moer (A, Fig.32) opnieuw en draai de buitenste gesleten nu Figuur 32).

Let op: overmatig aandraaien of voorspannen kan de lagers beschadig

A B

Fig. 32

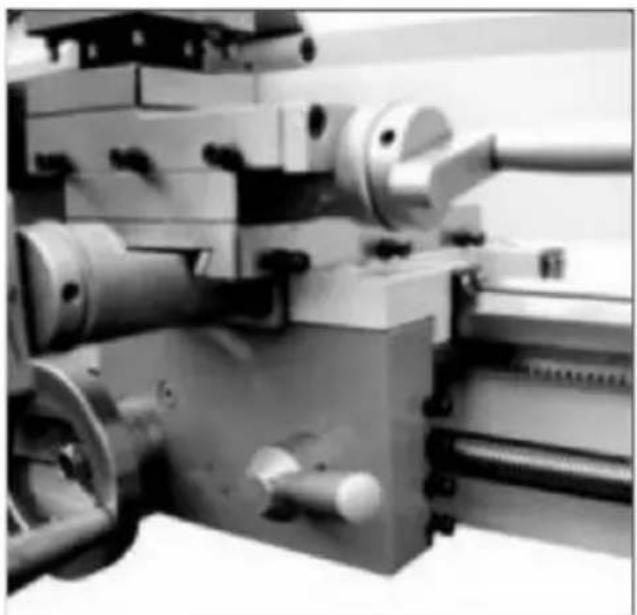

Aanpassing van kruis glijbaan

De kruisschuif is voorzien van een spiestrook(c, Afb.33) en kan worden aangepast met schroeven (D, Afb. 33) voorzien van IkOk noten. (E, Afbeelding 33) Maak de locK los noten

en draai de stelschroeven vast tot ik ga glijden beweegt vrijIY zonder PIAY. Aanspannen IkOk noten om te behouden aanpassing.

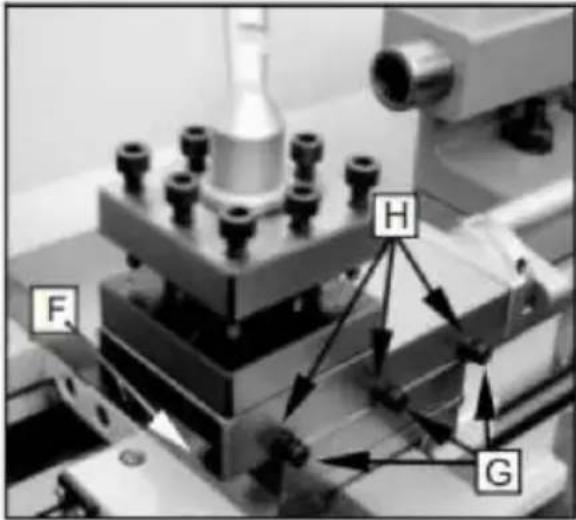

De bovenste glijbaan is voorzien van een spiestrook (F, Afb.3 4) En zijn aangepast met schroeven (G, Afb. 34) voorzien van locK noten. Afbeelding 34) Maak de IkOk noten en draai de stelschroeven vast to ga glijden beweegt vrijLY zonder PIAY. Aanspannen IkOk noten om te behouden aanpassing.

F H G

Fig. 34

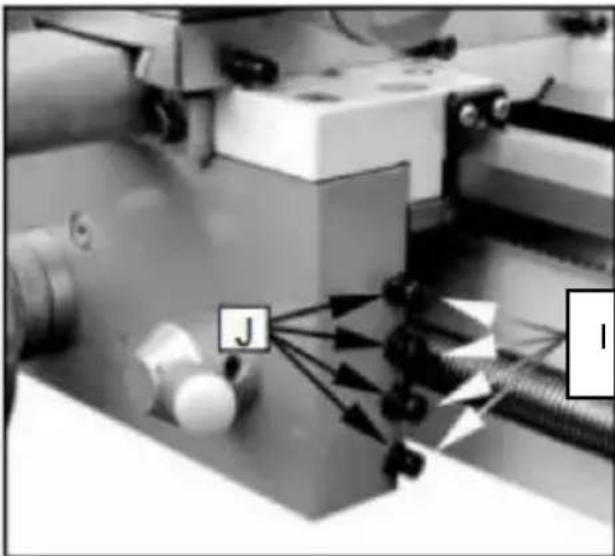

Aanpassing van Half Moer Gids

De half moeren ingrijpen kan worden afgesteld met schroeven (I, Afb. gemonteerd met IkOk noten (J, Figuur 35). Maak de moeren los op rechterkant van de schort en pas de controleschroeven aan totdat bei haAls noten beweeg vrijY zonder Ik ben. Draai de moer.

Smeer alle glijbanen LichtIY voor elkeY gebruik. Lubric heeft de versnellingen en de leidspindel veranderen lichtjes met vet.

1. koets

Smeren Vier olie Havens (A, Afb. 36) met 20w machine o ik eenmaadagelijks.

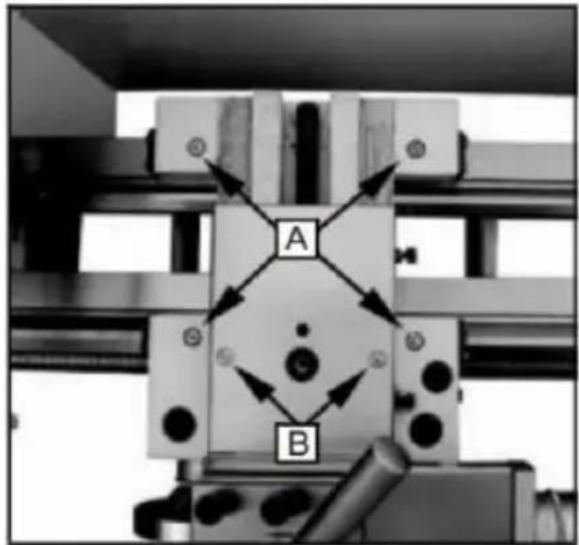

2. kruis Schuif

Smeer twee olie Havens (B, Afbeelding 36) met 20w machine olie eenmaal dagelijks.

Fig. 36

3. Leidingschroef

Smeer de resterende olie Haven ( C Afbeelding 37 ) En rechts olie (D, Afb. 38) met 20w machine olie eens dagelijks.

Afbeelding 37 Afbeelding . 38

Electricity

WAARSCHUWING!

verbinding van de draaibank En alle ander elektrisch werk kunnen alleen zijn gedragen uit door een geautoriseerde elektrische technicus! Niet-naleving kan ernstige gevolgen hebben letsel en schade naar de machinerie En eigendom!

De wM210v draaibank heeft een vermogen van 7 50 watt, 1PH, 220 opIY. Bevestigen Stroom beschikbaar op de locatie van lathe is de dezelfde beoordeling als de Ja, ik ben. gebruik makend van de bedradingsschema ( Afb. 39) voor het aansluiten de Jaathe naar de netspanning levering. Zorg ervoor dat de Jathe is ProPerIY g afgerond .

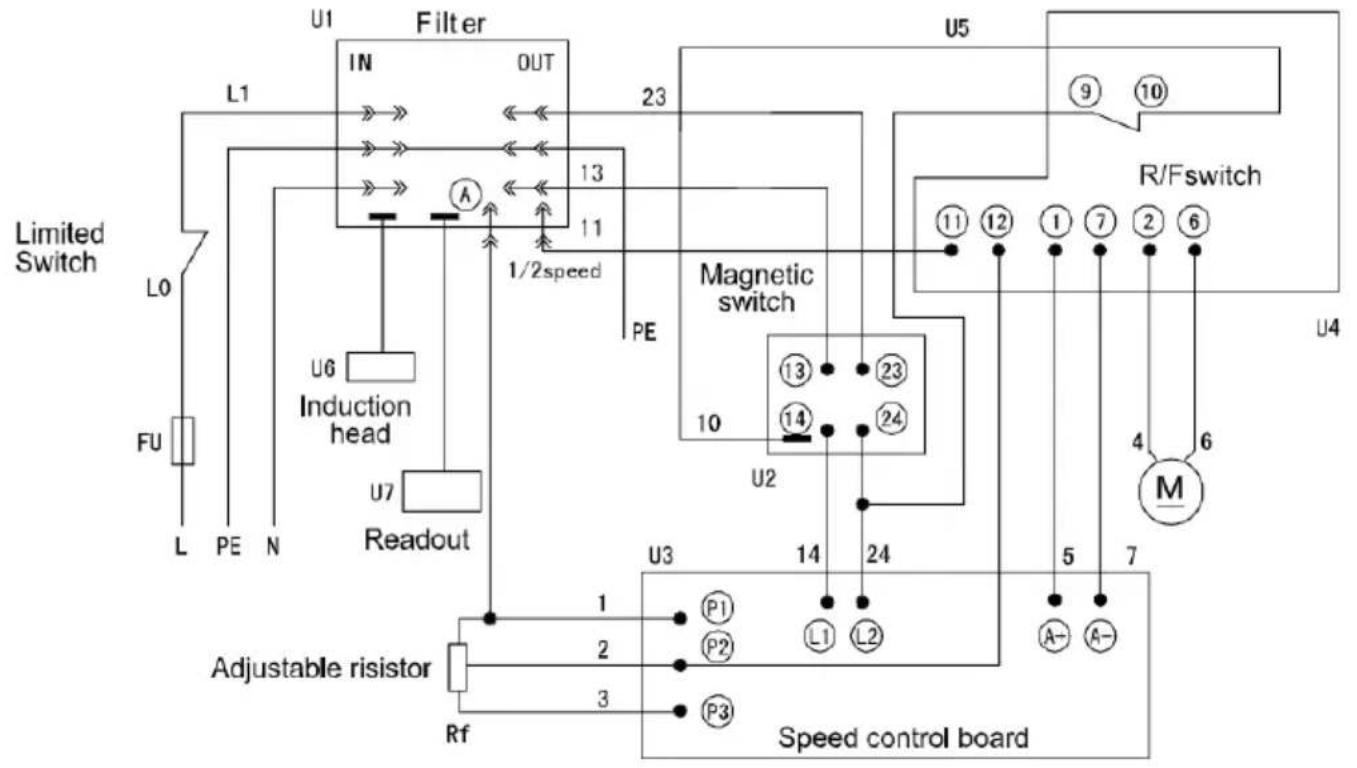

Hieronder vindt u een bedradingsschema van de draaibank: (Fig.39)

Afbeelding . 39

MAINTENANCE

Houd ook tijdens de werking het onderhoud van de machine in de gaten om de nauwkeurigheid en service te garanderen Levensduur van de machine ook.

1. Om de machine te behouden precisie en functionaliteit. Het is essentieel om er voorzichtig mee om te gaan. ik maak niet schoon vet En Smeermiddel Het regularly. alleen door goede zorg. U kunt zeker van zijn dat de werkkwallit y van de machine zal constant b

OPMERKINGEN: Koppel de machine los Haal de stekker uit het stopcontact wanneer je voert schoonmaak- en onderhoudswerkzaamheden uit of reparatiewerkzaamheden!

Olie, vet en schoonmaakmiddelen zijn verontreinigende stoffen en mogen niet worden gebruikt zijn weggegooid van via de afvoer of in normaal weigeren. Gooi deze middelen weg in

in overeenstemming met de huidige wetgeving eisen aan het milieu. vodden geïmpregneerd met olie, vet en schoonmaakmiddelen leeftijden Zijn gemakkelijk

ontvlambaar. Verzamel schoonmaak vodden of schoonmaakwol in een geschikt gesloten vaartuig en gooi ze weg in een omgeving die gelui manier - Doen niet neerzetten hen met normaal weigeren!

1. Smeer alle glijbanen lichtjes voor elk gebruik. De wisseltandwielen leidspindel moet ook zijn Lichtelijk Geïmproviseerd met vet .
2. Tijdens de operatie. De spanen die op het glijvlak vallen, moeten worden schoongemaakt en de inspectie moet vaak zijn gemaakt naar voorkomen chips van vallende in de positie tussen de machine te zadel En Ik heb een bedgids. AsphaHet voelde dat het moest wordt schoongemaakt op zeker tijd.

OPMERKINGEN: Niet doen verwijder de chips met je blote handen handen. Daar is A risico van snijwonden door scherpe randen. Gebruik nooit ontvlambare oplosmiddelen of schoonmaakmiddelen of middelen die schadelijke dampen genereren!

bescherm elektrische componenten, zoals motoren, schakelaars, schakelaar dozen, enz., tegen vochtigheid bij het schoonmaken.

1. Na de operatie elke dag. Eimin heeft alle chips opgegeten En sch anders onderdelen van de machine gereedschap en toepassing machine te olie om voorkomen roesten.
2. Om de nauwkeurigheid van de bewerking te behouden. Zorg ervoo van de midden. Het oppervlak van de machine is ook voor de klauwplaat en de geleiderail en mechanische schade en slijtage doo onjuiste gids.
3. Als de schade wordt gevonden. De onderhoud moet onmiddellijk worden gedaan.

OPMERKINGEN: Reparatiewerkzaamheden mogen alleen worden uitgevoerd door gekwalificeerde personnel met de overeenkomstige mechanische en elektrische kennis.

TROUBLE sHOOTING

probleem	mogelijke reden	Eliminatie
oppervlak van werk deel te ruw	Hulpmiddel bot	Opnieuw scherpstelle hulpmiddel
	Hulpmiddel veren	klem gereedschap met minder overhange
	Voer te hoog	Verminderen voer
	Radius bij de hulpmiddel fooi geven klein	Toename radius
werkstuk wordt kegelvormig	centra Zijn niet uitgelijnd (staarts heeft (verschoven)	Aanpassen staartstuk naar centrum
	Bovenste slede niet goed uitge (snijden me de bovenkant (dia)	Bovenkant uitlijnen goed glijden
Draaibank is aan kletsen	Voer te hoog	Verminderen voer
	slap in hoofdzaak handelswijze	Aanpassen de voornaam handelswijze
centrum loopt heet	werk deel heeft uitgebreid	Maak het midden van d staart los
Hulpmiddel heeft A kort Leven	snijden snelheid te hoog	Verminderen snijden snelheid
	kruis voer te hoog	Lager kruis voeden(afwerken) toelage zou moeten niet overschrijden 0,5 miljoen m)
	Onvoldoende koeling	Meer koelmiddel
Flank dragen te hoog	opruiming hoek te klein	Toename vrije hoek
	Tooltip niet aangepast naar centr hoog	juist hoogte aanpassing va de hulpmiddel
snijden rand breekt af	wig hoek te klein (warmte opbouwen)	Verhoog wig hoek
	Slijpen scheur vanwege verkeerd koeling	koel gelijkmatig
	Excessief verslappen in de spindella	Aanpassen de slap in de spindel en handelswijze
	Regeling (trillingen)	Regeling
snee draad is fout	Hulpmiddel is vastgeklemd onjuist	Aanpassen naar de centrum
snee draad is	Verkeerd begonnen met malen	Malen hoek correct
fout	fout toonhoogte	Aanpassen de rechts toonhoogte
	fout diameter	Draai het werk om deel naar de juiste diameter
spindel doet niet activeren	Noodstop schakelaar geactiveerd	ontgrendelen noodgeval stopschakelaar

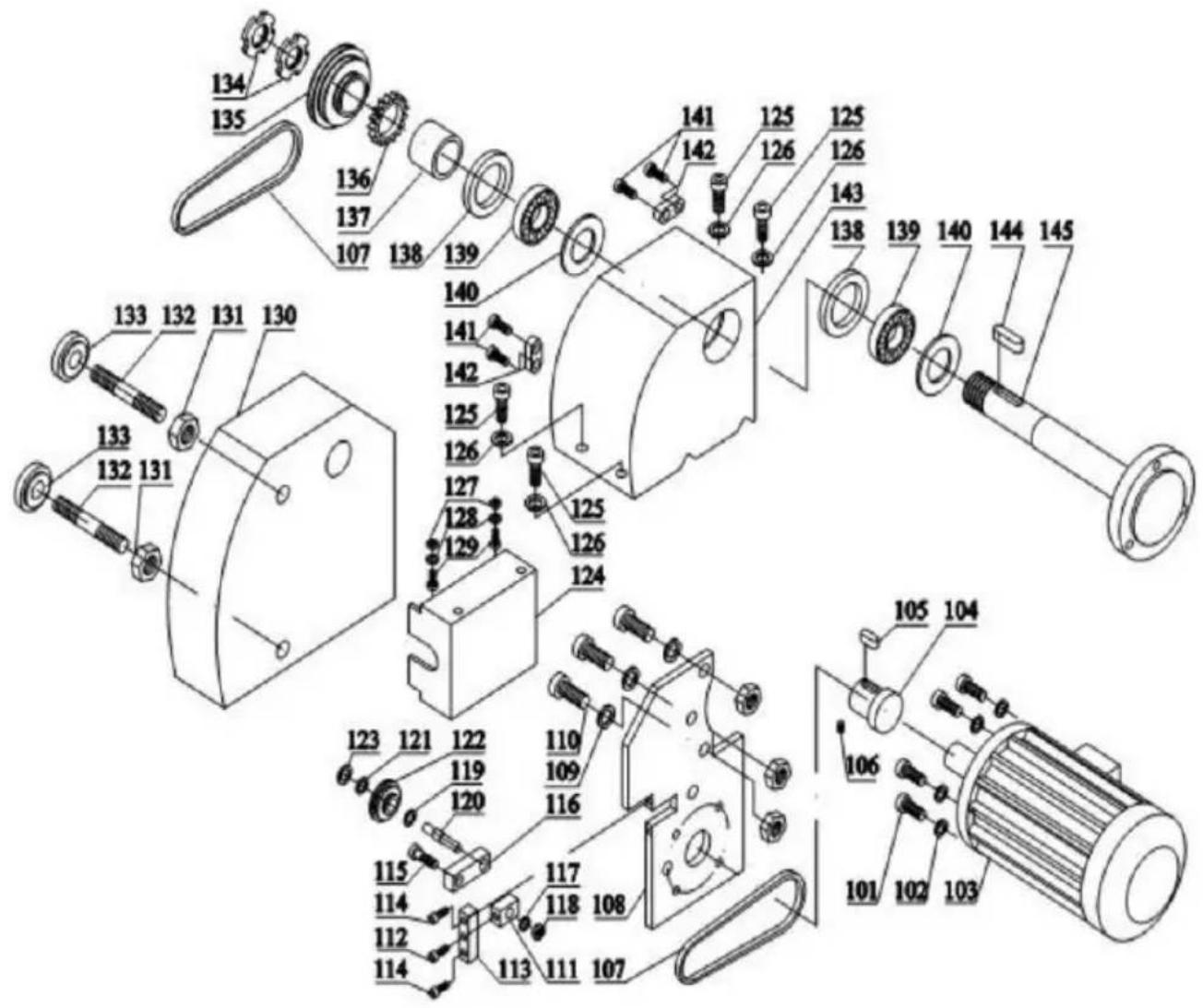

Hoofdsteun montage

onder delen Nee.	Beschrijving	specificatie	Hoe veel heid		onder delen Nee.	Beschrijving	specificatie	Hoe veel heid
101	schroef	M5X25	4		123	lente Ring	22XI	I
102	wasmachine		4		124	omslag		I
103	gelijkstroom Motor	83ZY005A	I		125	schroef	M8X25	4
104	Motor Trekker		I		126	wasmachine	8	4
105	sleutel	A4X4X20	I		127	Moer	M8	2
106	schroef	M6X8	I		128	wasmachine	8	2
107	Wees het	Poorten-5M-360	2		129	schroef	M8	2
108	Beugel Plaat		I		130	Wees het omslag		I
109	wasmachine	8	3		131	Moer	MI0	2
110	schroef	M8X20	3		132	Bolt	MI0X80	2
111	BlocK		I		133	Moer	MI0	2
112	schroef	M6X30	I		134	Moer	M27XI	2
113	BlocK		I		135	spindel Trekker		I
114	schroef	M6X20	I		136	Versnelling	40T	I
115	Bolt		I		137	scheidingstek en		I
116	BlocK		I		138	Pakking		I
117	wasmachine		I		139	Handelswijze	30206	I
118	Moer		I		140	Vetdeksel		I
119	lente Ring	8X0.8	I		141	schroef	M4XI0	2
120	Bolt		I		142	BlocK		I
121	Handelswijze		I		143	Kopstuk		I
122	Katrol		I		144	sleutel	A3X3XI5	I

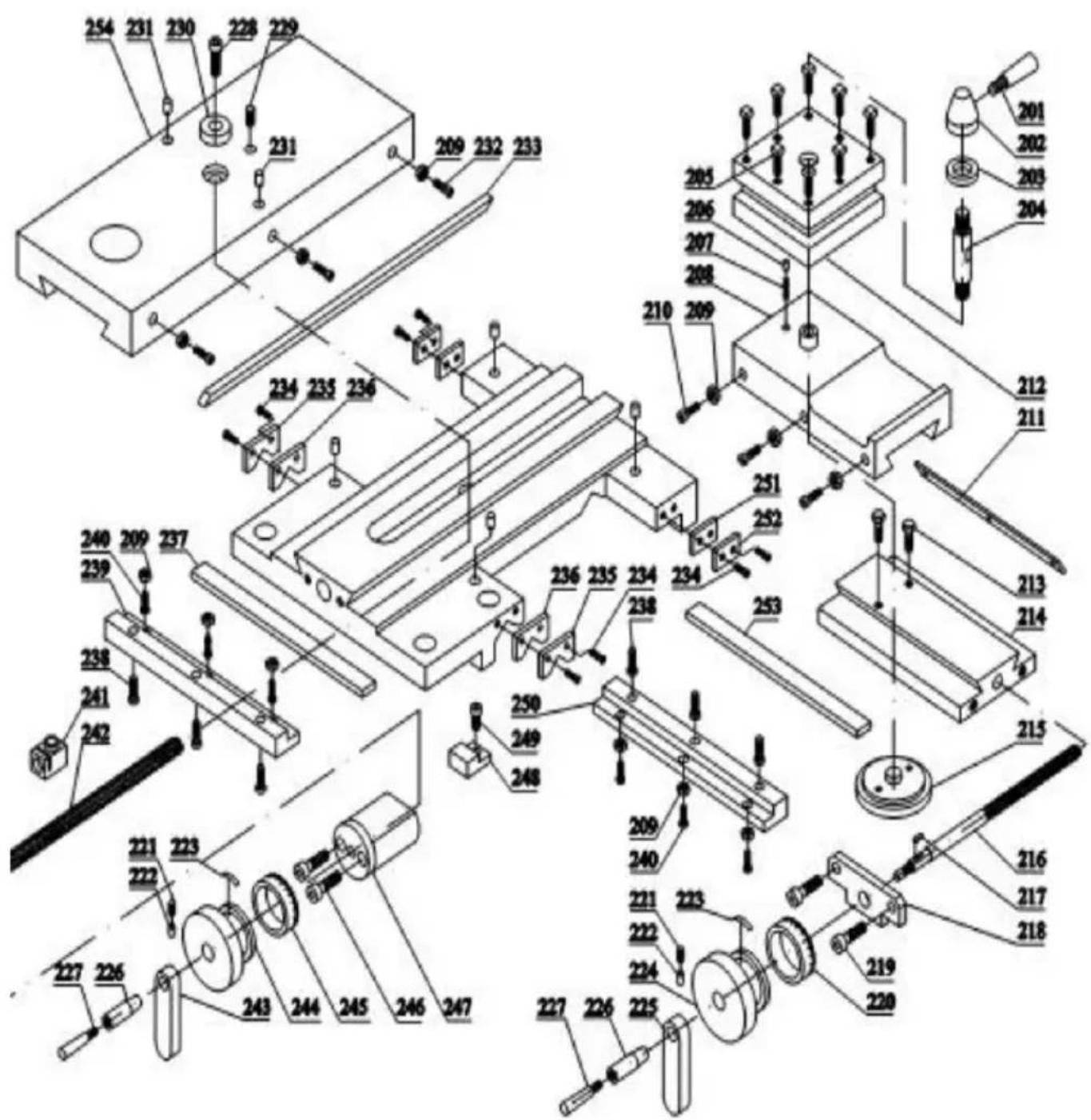

BREAKDOWN DIAGRAMAND PARTS LIST

Bovenkant glijden, kruisen glijbaan, wagen Montage

onder delen Nee.	Beschrijving	specificatie	Hoeveelheid		onder delen Nee.	Beschrijving	specificatie	Hoeveelheid
201	Handle		1		228	schroef	M4X8	1
202	Handle Baseren		1		229	schroef	M5X10	1
203	wasmachine		1		230	Struik		1
204	Bolt		1		231	olie Beker	5	2
205	schroef	M6X25	1		232	schroef	M4X20	3
206	pin		1		233	Geb		1
207	lente	5X10X1	1		234	schroef		8
208	Longitudinale I zijde e		1		235	Ruitenwisseraf dekking		2
209	Schreeuw	M4	9		236	ruitenwisse r		2
210	schroef	M4X14	3		237	Gib		1
211	Gib		1		238	schroef		6
212	Bovenkant Rest		1		239	glijdend BlocK		1
213	schroef	M5X30	1		240	schroef	M4X10	6
214	zwenken Baseren	M6X20	1		241	Moer		1
215	Micrometer pan		1		242	Leidingschroef		1
216	Leiding schroef		1		243	Handle BlocK		1
217	sleutel	3X12	1		244	Handwiel		1
218	Beugel		1		245	Kraag		1
219	schroef	M5X12	2		246	schroef	M6X50	2
220	Kraag		1		247	Beugel		1
221	schroef		2		248	Clampen plaat		1
222	pin		2		249	schroef		1
223	lente		2		250	glijdend BlocK		1
224	Handwiel		1		251	wisser		2
225	Handle BlocK		1		252	wisser deksel		2
226	Handle Zeef		2		253	Gib		1
227	Handle		2		254	Kruis schuiven		1

Schortmontage

onder delen Nee.	Beschrijving	specificatie	Hoeveelheid		onder delen Nee.	Beschrijving	specificatie	Hoeveelheid
301	schroef	M8X8	1		317	HaAls Moer		1
302	Moer	M8	1		318	pin	∅ 4X10	1
303	Handwiel		1		319	schroef	M4X10	2
304	lente		1		320	BlocK		1
305	schroef	M5X10	2		321	schroef	M6X8	1
306	Kraag		1		322	lente	0,6X 3,5X12	1
307	Beugel		1		323	Bal II	∅ 4.5	2
308	schroef	M8X25	2		324	schroef	M4X12	4
309	schroef	M5X8	1		325	Moer	M4	1
310	Schort		1		326	schacht		1
31 1	sleutel	A3X3X8	1		327	pin	Φ 3X30	2
312	Tandwielas	14T	1		328	Hand Baseren		1
313	schacht		1		329	schroef	M5X6	1
314	Versnelling	44/2Het	1		330	Handle		1
315	schroef	M4X35	1		331	Handle		1
316	Moer	M4	1		317	HaAls Moer		1

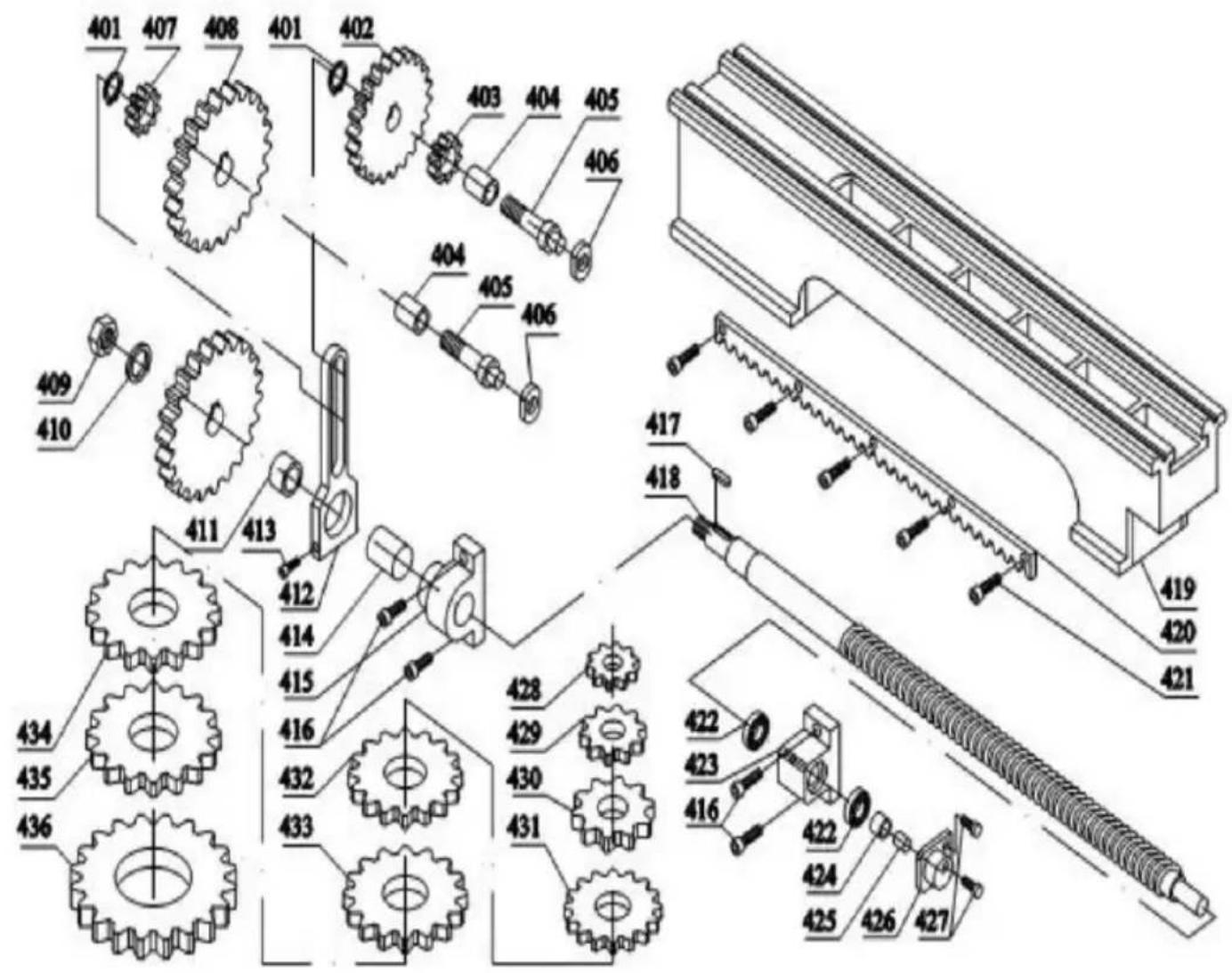

Bed, hangende wielonderdelen Absemalie

onder delen Nee.	Beschrijving	specificatie	Hoeveelheid		onder delen Nee.	Beschrijving	specificatie	Hoe veelheid
401	lente Ring		2		419	Bed		1
402	Versnelling	60T	1		420	Rek		1
403	Versnelling	20T	1		421	schroef	M2X12	5
404	Struik		1		422	Handelswijze	51100	2
405	Bolt		1		423	Rechts steun		1
406	Moer	M8	1		424	Moer		1
407	Versnelling	24T	1		425	schroef	M8X6	1
408	Versnelling	80T	1		426	omslag		1
409	Moer	M10	1		427	schroef	M4X12	2
410	wasmachine	10	1		428	Versnelling	25T	1
411	Struik		1		429	Versnelling	30T	1
412	Kader		1		430	Versnelling	33T	1
413	schroef	M6X35	1		431	Versnelling	35T	1
414	Struik		1		432	Versnelling	40T	1
415	Links steun		1		433	Versnelling	45T	1
416	schroef	M6X14	2		434	Versnelling	50T	1
417	sleutel	A3X3X16	1		435	Versnelling	52T	1
418	Leiding schroef		1		436	Versnelling	66T	1

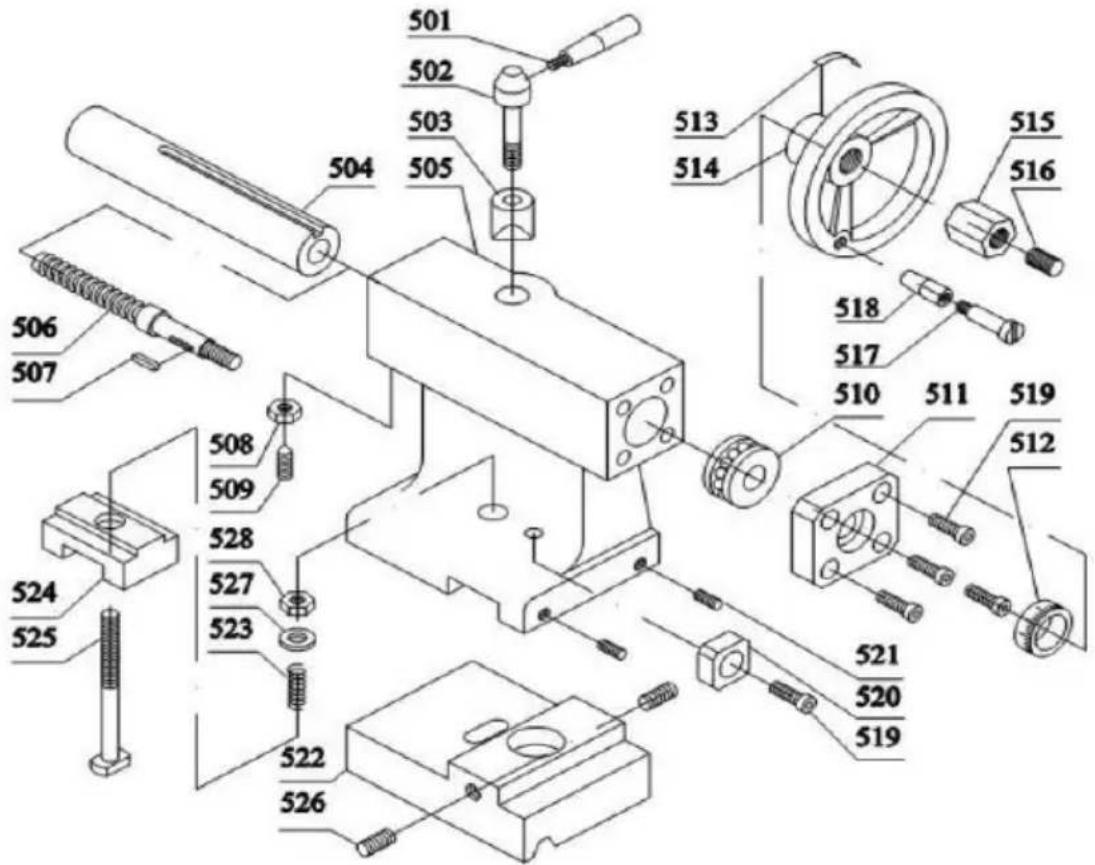

staartstuk Montage

onder delen Nee.	Beschrijving	specificatie	Hoeveelheid		onder delen Nee.	Beschrijving	specificatie	Hoe veelheid
501	groot		1		515	Moer	M8	1
502	groot baseren		1		516	schroef	M8X6	1
503	Lok baseren		1		517	groot schroef		1
504	mouw		1		518	groot mouw		1
505	staart voorraad		1		519	schroef	M5X12	1
506	Leiding schroef		1		520	Aanpassing Block		1
507	sleutel	A3X3X8	1		521	schroef	M6X12	1
508	Moer	M6	1		522	Baseren		1
509	schroef	M6X14	1		523	lente		1
510	Handelswijze	51100	1		524	Clampen Plaat		1
511	Huisvesting		1		525	Bolt	M10X70	1
512	Kraag		1		526	schroef	M6X16	2
513	lente		1		527	wasmachine	D 10	1
514	Handwiel		1		528	Moer	M10	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en E-garantie
