Tipo di prodotto	Tornio per metalli
Marca	Vevor
Modello	WM210V-L
Dimensioni (L × l × H)	1200 × 340 × 360 mm
Peso netto	79 kg
Peso lordo	90 kg
Alimentazione	110 V ~ 60 Hz o 220-240 V ~ 50 Hz, monofase, 750 W
Motore	Motore DC 83ZY005A, 750 W
Gamma di velocità del mandrino	50 - 2500 giri/min (variabile)
Oscillazione sul banco	210 mm
Oscillazione sul carrello trasversale	110 mm
Distanza tra le punte	735 mm
Foro del mandrino	38 mm
Cono del mandrino	MT3
Cono della contropunta	MT2
Corsa longitudinale (carrello)	736 mm
Corsa trasversale (slitta incrociata)	75 mm
Corsa superiore (slitta composta)	55 mm
Filettature metriche	14 passi: da 0,3 a 3 mm
Filettature imperiali	10 passi: da 10 a 44 TPI
Accessori inclusi	Mandrino 3 griffe, punte MT3/MT2, chiavi, oliatore, pulegge
Sicurezza	Pulsante di arresto di emergenza, protezione dell'utensile, albero di trasmissione
Manutenzione e pulizia	Pulire i trucioli, lubrificare le slitte con olio 20W, ingrassare gli ingranaggi
Parti di ricambio / riparabilità	Parti disponibili su vevor.com/support

Domande frequenti - WM210V-L Vevor

Come regolare la velocità del mandrino?

Ruotare la manopola di comando della velocità variabile (F, Fig.9) in senso orario per aumentare la velocità, antiorario per diminuire. La gamma di velocità dipende dalla posizione della cinghia.

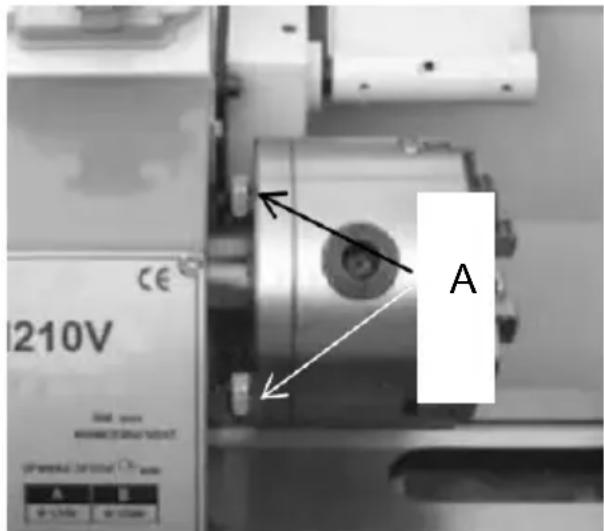

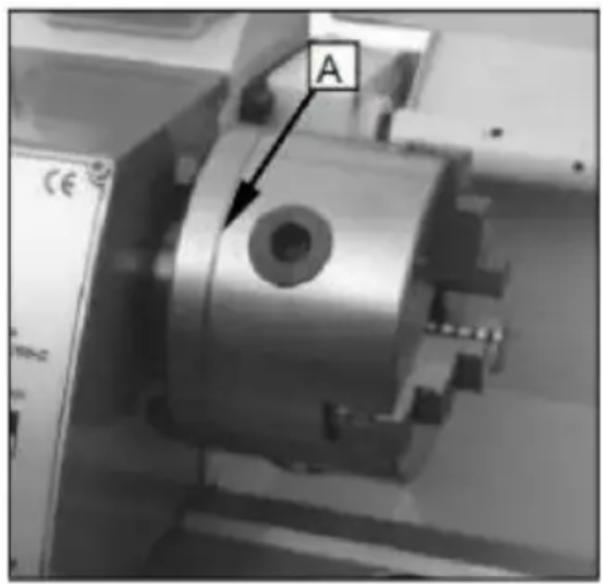

Come cambiare il mandrino?

Allentare le tre viti di regolazione e i dadi (A, Fig.13) sulla flangia del mandrino per rimuovere il vecchio mandrino. Montare il nuovo mandrino e serrare le stesse viti e dadi.

Come eseguire una filettatura?

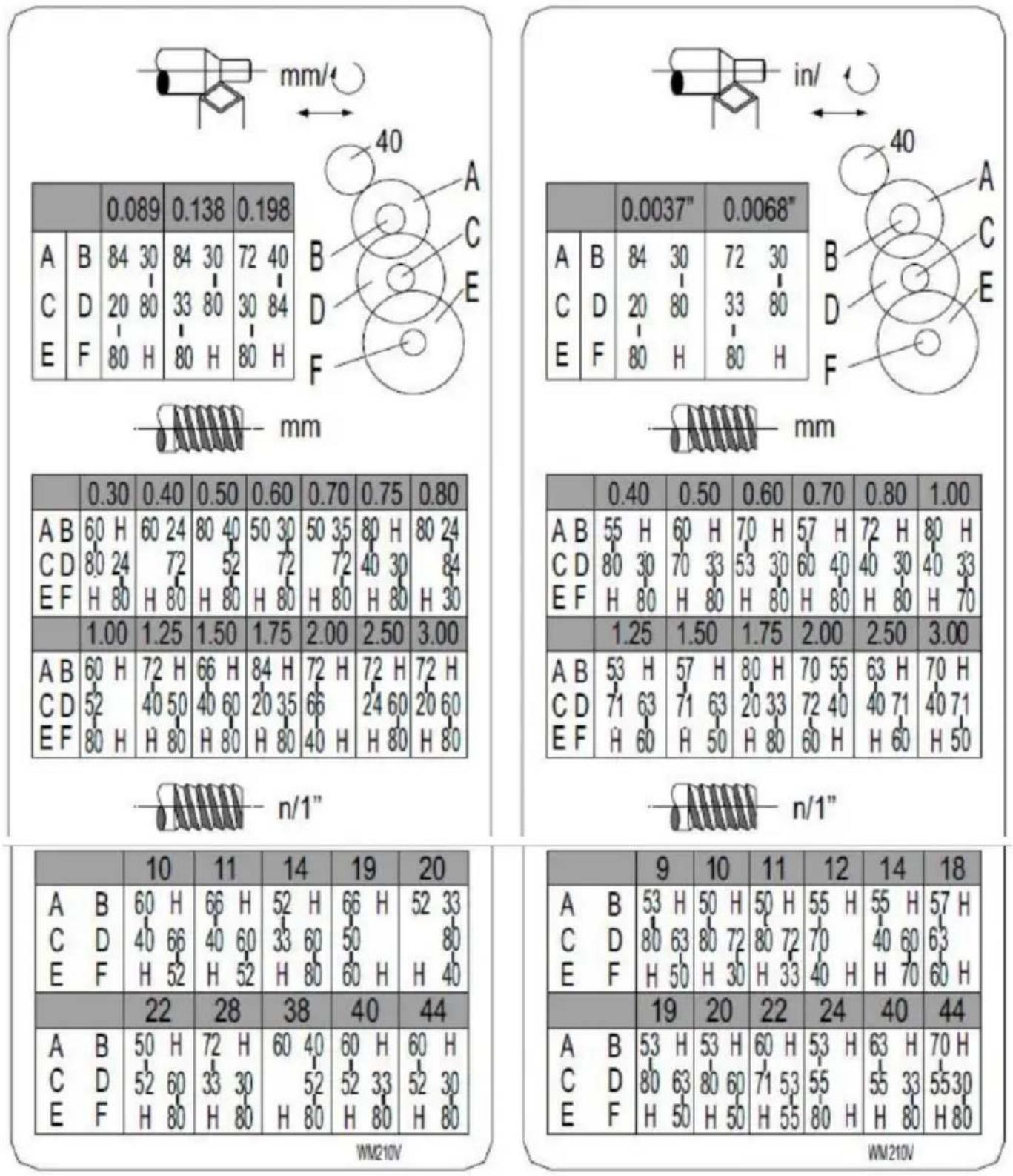

Impostare la macchina sul passo di filettatura desiderato utilizzando la tabella (Fig.20). Innestare il semidado dopo aver avviato il mandrino. Tagliare la filettatura con passate successive ritirando l'utensile alla fine di ogni corsa. Utilizzare una bassa velocità del mandrino.

Come lubrificare il tornio?

Lubrificare quotidianamente i quattro fori dell'olio del carrello (A, Fig.36) e i due fori della slitta incrociata (B, Fig.36) con olio per macchine 20W. Ingrassare leggermente la vite madre e gli ingranaggi di cambio velocità.

Cosa fare in caso di vibrazioni o strappi?

Ridurre l'avanzamento e controllare la velocità di taglio. Assicurarsi che l'utensile sia ben affilato e correttamente serrato. Controllare il gioco dei cuscinetti del mandrino e regolare se necessario (Fig.32).

Come sostituire le cinghie?

Svitare le due viti di fissaggio e rimuovere il coperchio di protezione (B, Fig.15). Allentare la puleggia di tensione, rimuovere la vecchia cinghia e installare la nuova rispettando le posizioni della tabella di velocità (Fig.16).

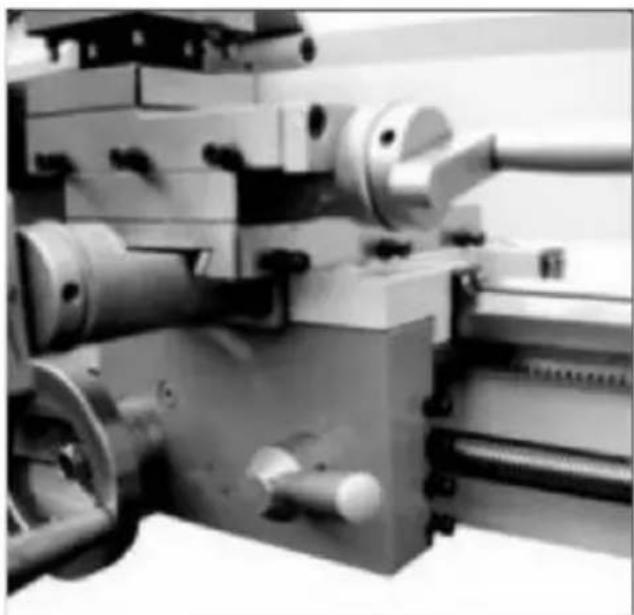

Come regolare il gioco delle slitte?

Per la slitta trasversale, allentare i dadi di bloccaggio (E, Fig.33) e serrare le viti di regolazione (D, Fig.33) fino a eliminare il gioco consentendo un movimento libero. Serrare i dadi di bloccaggio. Procedere allo stesso modo per la slitta superiore (Fig.34).

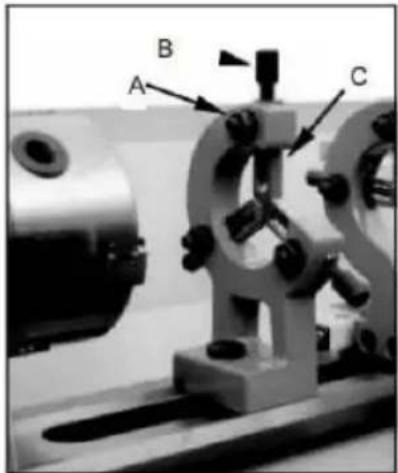

Come utilizzare la lunetta fissa?

Allentare i tre dadi esagonali (A, Fig.31) e la vite zigrinata (B, Fig.31). Aprire le dita (C, Fig.31) per posizionare il pezzo. Stringere le dita contro il pezzo senza stringere troppo, quindi serrare i tre dadi. Lubrificare i punti di contatto.

Qual è la tensione di alimentazione richiesta?

Il tornio WM210V-L funziona con alimentazione 110 V ~ 60 Hz o 220-240 V ~ 50 Hz, monofase, 750 W. Confermare la tensione locale prima del collegamento.

Dove trovare i pezzi di ricambio o il supporto tecnico?

Visitare www.vevor.com/support per il supporto tecnico e il certificato di garanzia elettronico. I pezzi di ricambio sono disponibili tramite il sito Vevor.

MANUALE UTENTE WM210V-L Vevor

Supporto tecnico e Certificato di garanzia elettronica: www.vevor.com/support

TORNIO - ISTRUZIONI MANUALE

MODELLO: WM210V-L

Continuiamo a essere impegnati a fornirvi anche prezzi competitivi. "Salva metà", "Half price" o altre espressioni simili usate da noi rappresentano solo una stima del risparmio che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali

marchi e non significano necessariamente che coprano tutte le categorie di strumenti offerti da noi. Ti

ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

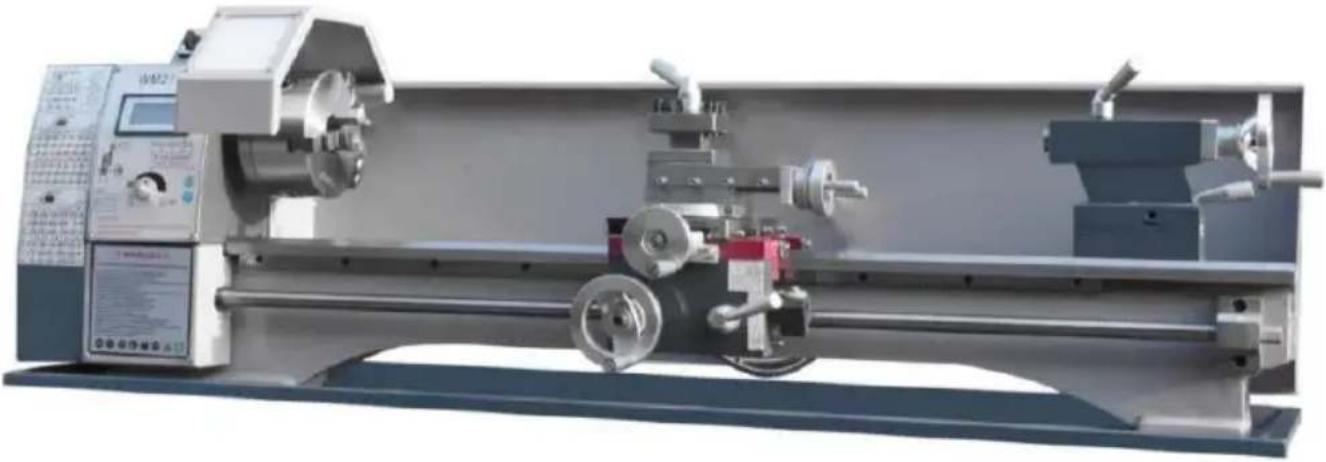

TORNIO

MODELLO: WM210V-L

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:

Supporto tecnico e Certificato di garanzia elettronica: www.vevor.com/support

Queste sono le istruzioni originali. Per favore, leggi attentamente tutto il manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto è soggetto al prodotto che hai ricevuto. Per favore, perdonaci se non ti informeremo di nuovo in caso di aggiornamenti tecnologici o software del nostro prodotto.

Le informazioni contenute in questo manuale sono destinate come guida al funzionamento di queste macchine e non fanno parte di alcun contratto. I dati in esso contenuti sono stati ottenuti dal produttore della macchina e

da altre fonti. Ci sforziamo di garantire la precisione di queste informazioni

e cerchiamo di verificare ogni elemento e ogni dato, ma non possiamo garantire la piena accuratezza delle informazioni, il che significa che la fornitura dell'apparecchiatura potrebbe differire nei dettagli dalla descrizione delle istruzioni. Inoltre,

lo sviluppo della macchina può significare che l'attrezzatura fornita possa differire nei dettagli dalle descrizioni qui riportate.

La responsabilità spetta quindi all'utente di accertarsi che l'apparecchiatura o il processo descritto sia adatto allo scopo voluto.

GARANZIA DI QUALITÀ

Faremo ogni sforzo per garantire la qualità dei nostri prodotti. Noi

promettiamo ai consumatori che garantiremo i nostri prodotti per un anno, ad eccezione dei danni alla macchina causati da un uso improprio da parte dei clienti e dagli incidenti che ne conseguono, o da una normale usura e danni causati da mancanza di manutenzione.

Per adempiere all'impegno di garanzia, il prodotto o la parte con problemi, per favore restituiscici per la verifica, con spedizione prepagata. La merce inviata indietro dovrebbe essere accompagnata da una nota con la data di acquisto e una

spiegazione scritta della qualità del prodotto. Dopo la nostra ispezione e conferma, ripareremo o sostituiremo i prodotti, o rimborseremo il pagamento; se non riusciamo a fornire riparazione o sostituzione in un

momento opportuno, dovremo sostenere i costi derivanti dalla riparazione o dalla sostituzione dei prodotti; se il

danno non è dovuto alla qualità del prodotto, ma a un funzionamento improprio dell'utente o ad altri motivi, il costo sarà a carico del cliente.

La nostra azienda si riserva il diritto di apportare modifiche a queste specifiche e alle specifiche del prodotto. Faremo continui sforzi per migliorare il

qualità dei nostri prodotti.

Tutti i diritti riservati. La riproduzione non è consentita senza permesso.

AVVERTENZA DI SICUREZZA

simbolo	simbolo Descrizione
	Attenzione - A ridurre il rischio di lesioni, utente bisogna leggere manuale di istruzioni attentamente .
	Questo simbolo, posto prima di una sicurezza commento, indica U Tipo Di precauzione, avvertimento o pericolo. Ignoro questo avviso potrebbe portare a UN incidente. Per ridurre il rischio di lesioni, fuoco, O elettrocuzione, Per favore Segui sempre le raccomandazione mostrata qui sotto.
	Pericolo!Rischio di danni personali lesioni o danni ambientali! Rischio Di elettrico che sorpresa! Rischio di danni personali infortunio di elettrico che sorpresa!
	Corrente alternata
	Attenzione al serraggio
	avvertimento- Assicurati di indossare protezioni per le orecchie qua usando questo prodotto.

Avvertenza: assicurarsi di indossare occhiali protettivi quando si utilizza questo prodotto.

	Fare non metti le mani nella protezione di sicurezza quando mac sta lavorando
	Nessun ingresso automatico macchinario in funzione Autorizzato so personale
	Fare non riempire l'olio durante operazione
	Fare non girare durante riparazione
	Nessuna operazione di fatica
	L'operazione È NO telefonate
	Disposizione informazioni:Questo prodotto è soggetto alla fornitura di servizi europei Direttiva 2012/ 19/ CE . Il simbolo mostrando UN impennata bidone attraversato attraverso indica che il il prodotto richiede separato raccolta rifiuti In IL europeo unione. Questo si applica a prodotto tutti quanti accessori contrassegnati con questo simbolo. prodotti contrassegnati come come Maggio non Essere scartato con normali rifiuti domestici, Ma deve essere portato a UN collezione punto per il riciclaggio di energia elettrica e elettronico dispositivi

AVVERTIMENTO: leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questa macchina. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe causare scosse elettriche, incendi e/o lesioni gravi.

1. La macchina deve essere utilizzata da personale esperto. Se non si ha familiarità con il processo di funzionamento del tornio, non utilizzarlo.

Utilizzare la macchina utensile a volontà. Seguire le istruzioni prima dell'uso.

1. Prima di avviare la macchina, il coperchio di sicurezza deve essere in posizione corretta.
2. Prima di avviare la macchina, controllare che l'utensile, il riposo, la chiave inglese e la chiave per mandrino siano rimossi.
3. Evitare che la macchina si avvii accidentalmente. Spegnere l'alimentazione del motore prima di serrare il pezzo in lavorazione.
4. Non forzare il taglio. Tagliare secondo la velocità di taglio impostata, la profondità di taglio e la velocità di avanzamento.
5. Utilizzare il giusto attrezzo. Utilizzare il corretto pezzo per la lavorazione meccanica.
6. Mantenere l'utensile affilato e pulito per garantire un funzionamento normale e sicuro. Lubrificare e sostituire regolarmente gli accessori.
7. Prima di regolare o riparare la macchina, assicurarsi di scollegare l'alimentazione elettrica.
8. Si prega di controllare le prestazioni di sicurezza della macchina prima di avviarla.

Controllare le prestazioni di tutte le parti mobili. Tutte le parti devono essere installate correttamente. Le parti danneggiate devono essere riparate prontamente.

1. Quando la macchina è in esecuzione, l'operatore non deve allontanarsi.
2. Mantenere il posto di lavoro pulito; un ambiente di lavoro sporco può causare incidenti.
3. Non utilizzare la macchina in ambienti pericolosi. Non lavorare in luoghi umidi. Assicurarsi che i componenti elettrici siano protetti dall'umidità. Buona illuminazione.
4. È vietato ai bambini di entrare nel luogo di lavoro e il personale operativo dovrebbe mantenere una distanza di sicurezza dall'area di lavoro.
5. Per tenere i bambini fuori dall'area di lavoro, la porta dovrebbe essere bloccata quando si esce dal laboratorio.
6. Vestiti in modo appropriato. Non indossare abiti larghi, guanti, cravatte, anelli,

bracciali, gioielli, ecc. Per sicurezza, indossare scarpe antinfortunistiche. Se hai i capelli lunghi, si prega di indossare un copricapo da lavoro.

1. Indossare occhiali protettivi durante le operazioni.
2. Fai attenzione a dove ti trovi e mantieni l'equilibrio in ogni momento.
3. Non posizionare le mani vicino alle parti in movimento della macchina.
4. Non eseguire alcuna operazione di impostazione mentre la macchina è in funzione.
5. Leggi e comprendi tutti i segnali di avvertimento pubblicati sulla macchina.
6. Il presente manuale è destinato esclusivamente a familiarizzare con il funzionamento della macchina e non è un manuale di formazione.
7. Si prega di rispettare queste avvertenze o gravi lesioni possono verificarsi.
8. La macchina produrrà alcune sostanze chimiche dannose durante il lavoro, come polvere, segatura, e particelle di molatura e foratura. Per ridurre il danno di queste sostanze chimiche, si prega di lavorare in un ambiente ben ventilato e indossare dispositivi di sicurezza, come maschere con filtro antiparticolato.

PARAMETRI TECNICI

Tipo numero	WM 210V-L
capacità
oscillazione Sopra Letto	210 millimetri
oscillare attraverso lato	110mm
Distanza Fra centri	735 millimetri
Larghezza Di Letto	100 millimetri
Paletta
Buco attraverso fuso	38 millimetri
Cono nel fuso Naso	MT3 3 anni
Numero di velocità del mandrino	Variabile
Gamma di velocità del mandrino	50-2500 giri/min
Alimentazione e Infilatura
Numero di metriche Fili	14
Gamma di Metrico Discussioni	0,3~3 millimetri
Numero Di 1 mperia Discussioni	10
Allineare Di 1 mperia Discussioni	10~44T.PI
Gamma di Longitudinal Foraggio	0,1~0,20 millimetri
composto e trasporto
Anche io Tipo di post	4
Massimo compostolide T ravel	55 millimetri
Croce massima lato Viaggio	75 millimetri
Trasporto massimo Viaggiarel	736 millimetri
punta di coda
Corsa del mandrino di coda	60 millimetri
Cono in magazzino fuso	MT2 2 anni
Varie
Principale Motore	110 V~60 Hz /220-240 V~50 H1 fase /750W,
Lunghezza, larghezza e Altezza	Dimensioni: 1200×340×360 ( mm )
Peso del prodotto	Peso netto: 79 kg ; Peso lordo: 90 kg
Dimensioni del pacco	Dimensioni: 1230*460*450 mm

Le informazioni generali fornite in questa specifica non sono vincolanti.

Accessori standard

Accessori nella cassetta degli attrezzi (fig. 1)

1 Punto morto MT5, 1 Punto morto MT2, 3 Chiave a forchetta, 1 Pistola per olio, 1 Cacciavite a croce, 1 Cacciavite piatto, 1 Mandrino a tre griffe, 5 Chiavi a bussola esagonali, 3 Chiavi a doppia estremità, 8 Chiavi a brugola, 1 Set di pulegge (30T, 33T, 35T, 50T, 52T, 40T, 60T, 66T)

Accessori speciali (accessori che richiedono pagamento aggiuntivo)

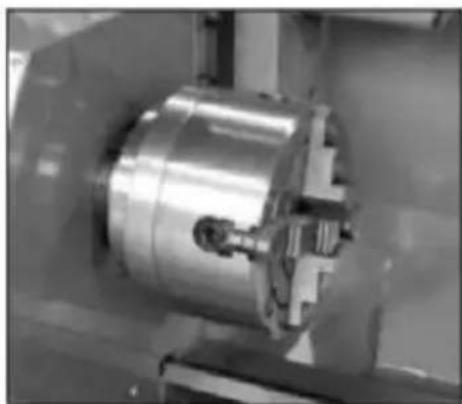

Mandrino a quattro griffe e piastra posteriore (piastra di collegamento)

Lunetta fissa

posteriore

Disco disgiunto

Protezione del resto e copertina

Protezione vite di comando

Copertina: Girando troppo

Mandrino per trapano e

collegamento asta

1. Fine: rimuovendo la cassa di legno da intorno al tornio
2. Controllare tutti gli accessori della macchina secondo l'imballaggio lo sono.
3. Sballiamo il tornio dalla cassa di spedizione mettendo il fondo a.
4. Scegliere una posizione per il tornio che è carro, ha bene lo comba e ha abbastanza spazio per poter servire il tornio su tutti quanti quattro lati.
5. Con adeguate attrezzature di sollevamento, lentamente sollevare il tornio dalla cassa di spedizione mettendo il fondo a. Fare non sollevare tramite fuso. Assicurati che il tornio sia equilibrato prima di passare a robusto banco o supporto.
6. Per evitare di torcere il letto, il luogo del tornio deve essere assolutamente piatto e lo è. Fissare il tornio al supporto (se utilizzato). Usando una panca, attraverso botto per il meglio prestazione.
7. Pulire tutte le superfici protette dalla ruggine utilizzando un mediocre commerciale, quindi non ci credo, cherosene o gasolio. Fare non usare diluente per vernici, benzina o lacca diluente. Questi danneggeranno le superfici verniciate. Coprire tutte le superfici pulite con una pellicola leggera di 20w olio per macchine.
8. Rimuovere il coperchio dell'ingranaggio finale. Pulire tutti i componenti della fine ingranaggio assemblare e rivestire tutti gli ingranaggi con vernice pesante, non cantare grasso.

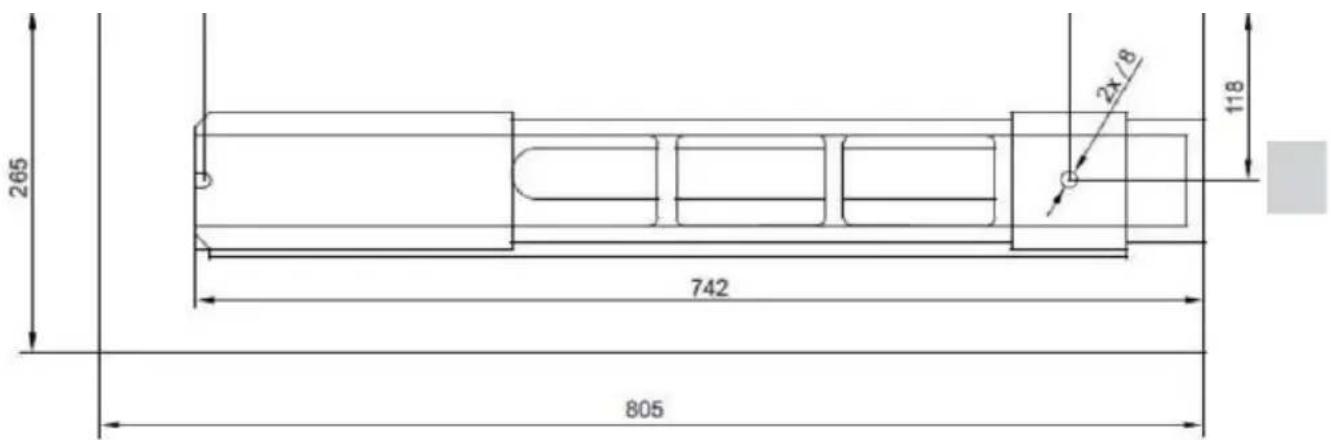

DISEGNO DI FONDAZIONE

Fig. 2

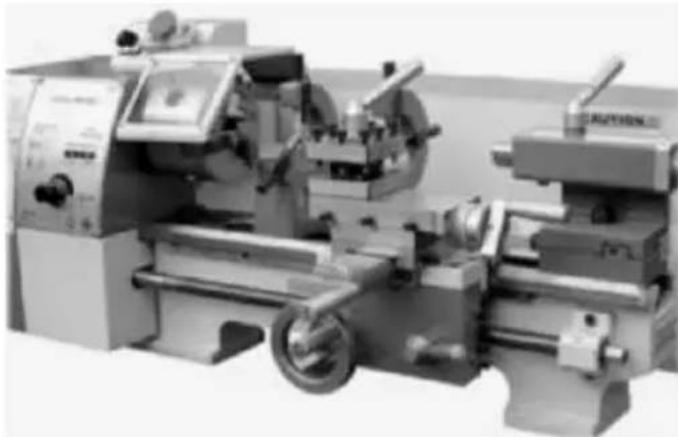

Descrizione Generale

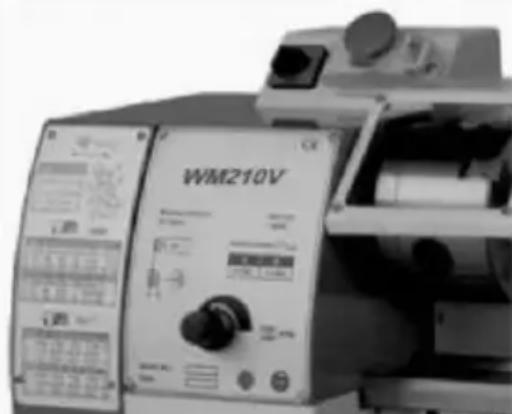

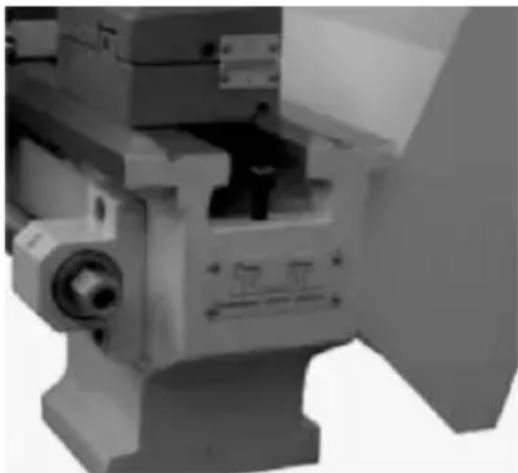

Tornio Letto (Fig. 3)

Il letto è realizzato in ferro di alta qualità, combinando alte e robuste nervature incrociate, producendo un letto a bassa vibrazione e ad alta rigidità. Esso

integra la testa motrice e l'unità di azionamento, per il fissaggio del carrello di guida. Le due guide a V, rettificate di precisione lateralmente e rinforzate con trattamento termico

e rettifica, sono la guida precisa per il carrello e il magazzino di coda. Il motore principale è montato sul lato posteriore del letto.

La testa è fusa in ghisa di alta qualità e a bassa vibrazione. È imbullonata al letto con quattro viti. La testa ospita il mandrino principale con due cuscinetti a rulli conici di precisione e l'unità di guida. Il mandrino principale trasmette la coppia durante il processo di tornitura. Contiene anche i pezzi in lavorazione e i dispositivi di serraggio (ad esempio mandrino a 3 griffe).

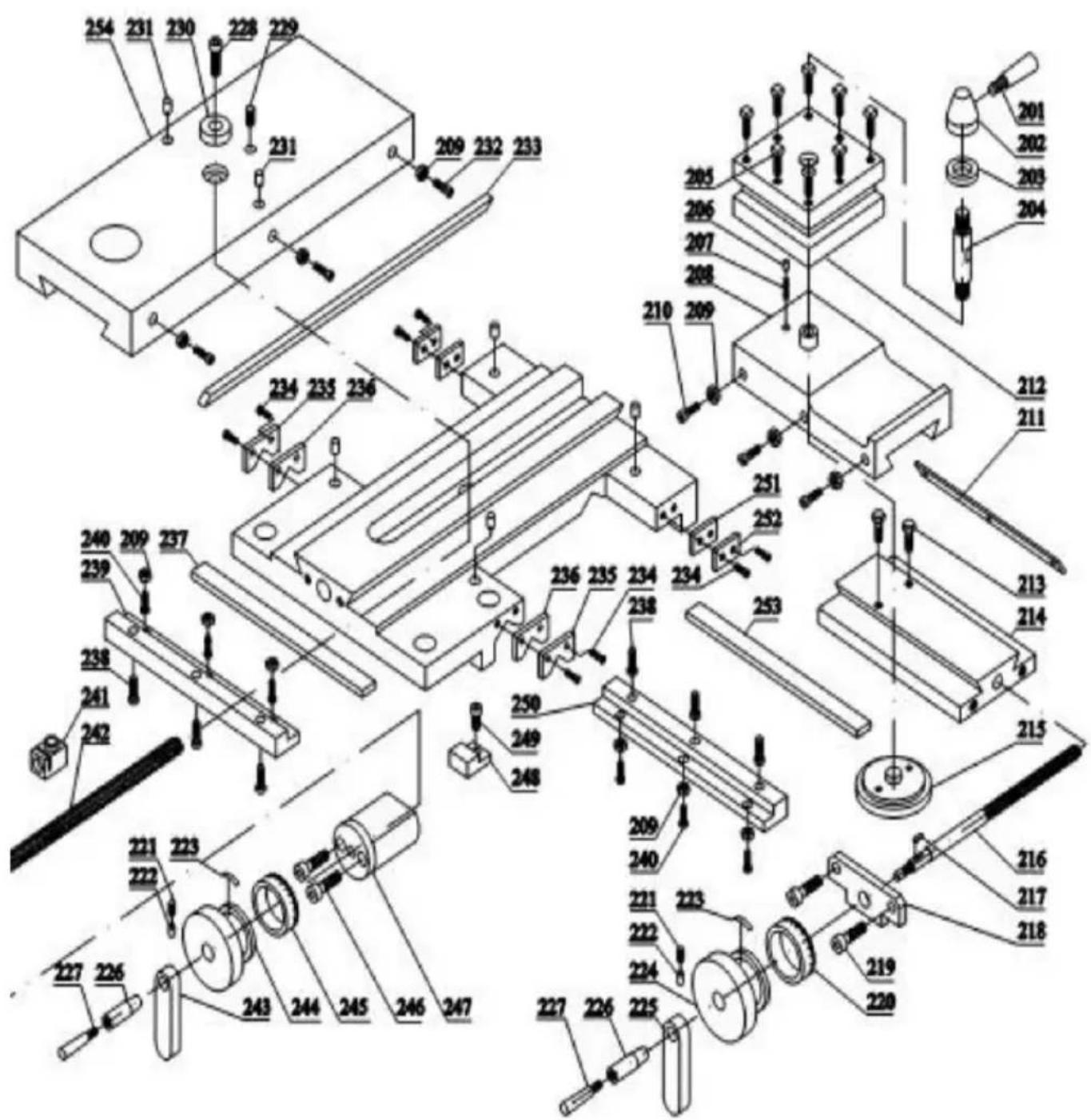

La carrozza è realizzata in fusione di ferro di alta qualità. Le parti laterali sono levigate in modo uniforme. Si adattano alle guide a V sul letto senza gioco. Le parti inferiori di raccordo possono essere facilmente e semplicemente regolate. La slitta trasversale è montata sulla carrozza e si muove su una guida a coda di rondine. Il gioco nella slitta trasversale può essere regolato con i listelli di registrazione.

Spostare la slitta trasversale con il suo comodo volantino posizionato. C'è un anello graduato sul volantino.

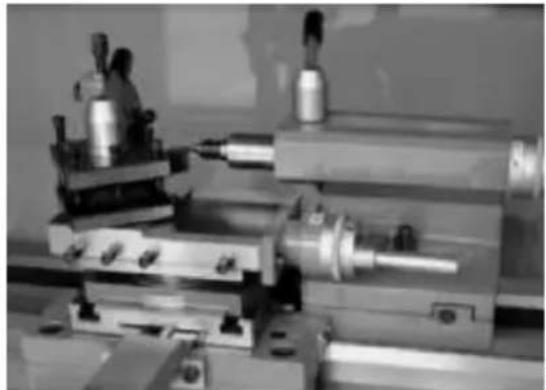

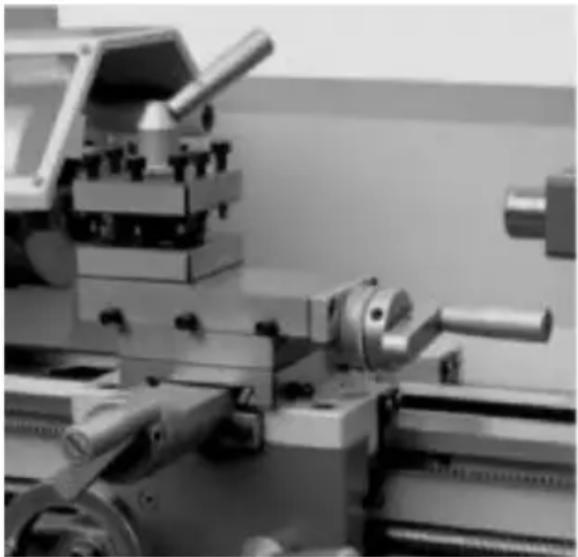

Un portautensili a quattro vie è montato sulla parte superiore e consente a quattro utensili di essere

serrati. Allentare la maniglia del morsetto centrale per ruotare uno qualsiasi dei quattro utensili in posizione.

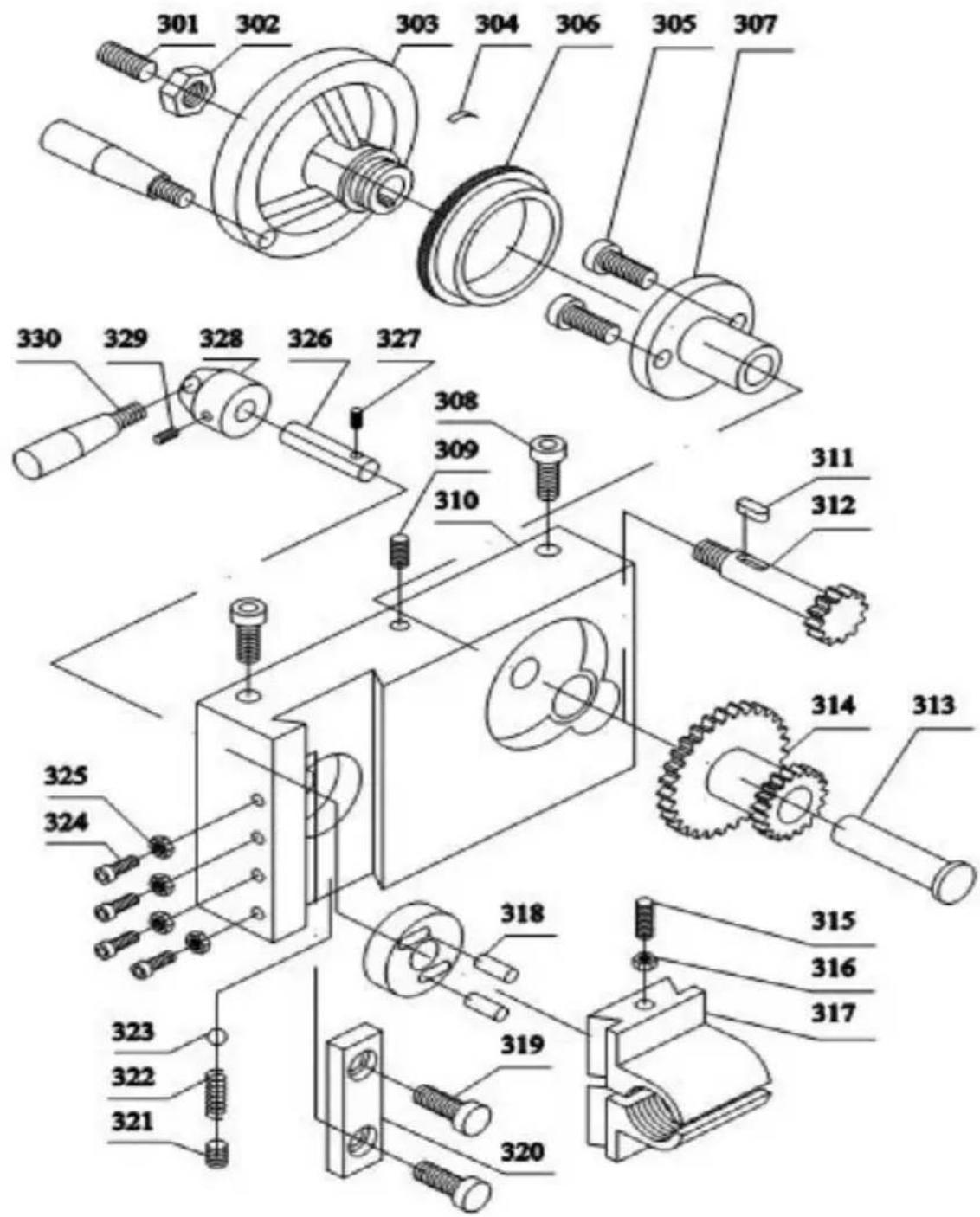

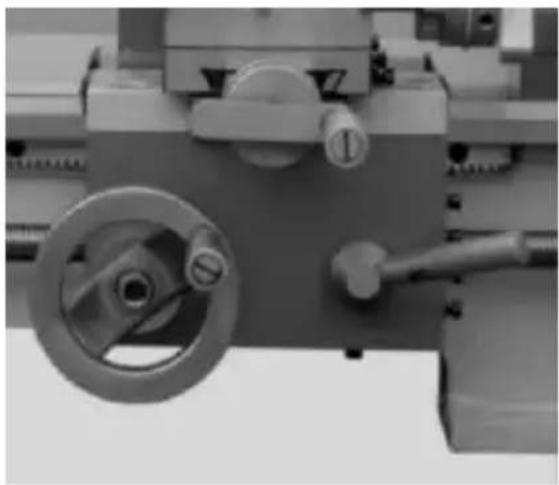

Il grembiule è montato sul letto. Esso ospita il dado di comando con una leva di innesto per attivare l'avanzamento automatico. I dadi a madrevite possono essere regolati dall'esterno.

Una cremagliera, montata sul letto, e un pignone azionato dal volantino sul carrello consentono uno spostamento rapido del grembiule.

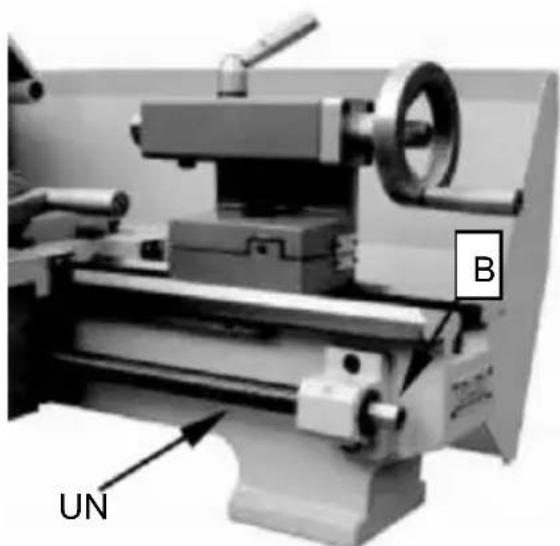

Vite di comando (Figura 7)

La vite di guida (A, Fig. 7) è montata sulla parte anteriore della macchina. Essa è collegata al cambio a sinistra per l'alimentazione automatica e supportata da entrambe le estremità. Il dado esagonale (B, Fig. 7) sull'estremità destra è progettato per eliminare il gioco della vite.

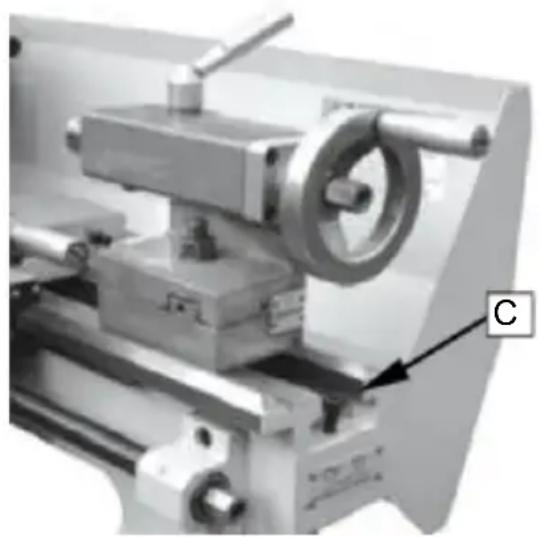

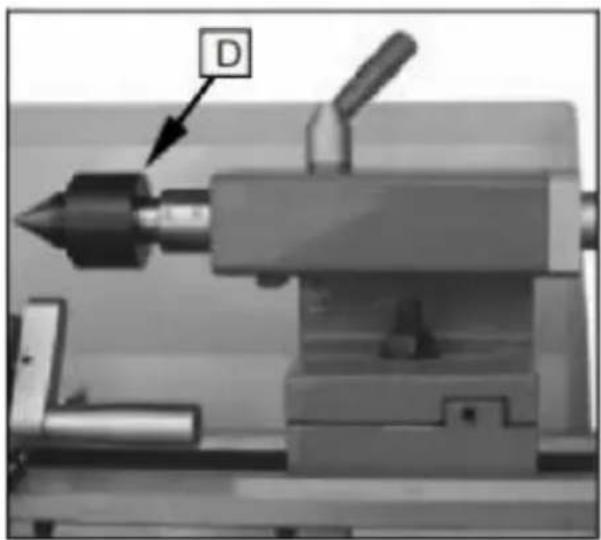

Contropunta (Fig. 8)

I lati della contropunta sono a V e possono essere bloccati in qualsiasi posizione. La contropunta ha un mandrino per impieghi gravosi con cono Morse n. 2 e una scala graduata. Il mandrino può essere bloccato in qualsiasi posizione con una leva di serraggio. Il mandrino è mosso con un volantino (F) della contropunta.

Montare la vite di fissaggio (C, Fig. 8) all'estremità del tornio per impedire che la contropunta cada dal letto.

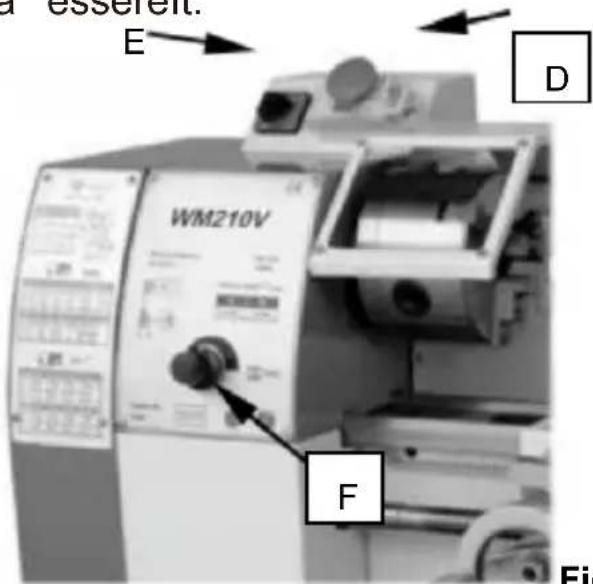

1. Pulsante di emergenza: Interruttore ON/OFF (D, Fig. 9)

La macchina si accende e si spegne con il pulsante ON/OFF. Premere per fermare tutte le funzioni della macchina. Per riavviare, sollevare il coperchio e premere il pulsante SU.

2. Interruttore di inversione (E, Fig. 9)

Dopo aver acceso la macchina, ruotare l'interruttore in posizione "F" per la rotazione del mandrino in senso antiorario (avanti). Ruotare l'interruttore su "R"

posizione per la rotazione del mandrino in senso orario (inversa). La posizione "O" è OFF e il mandrino rimane inattivo.

3. Manopola di controllo della velocità variabile (F, Fig. 9)

Ruotare la manopola in senso orario per aumentare la velocità del mandrino. Ruotare la manopola in senso antiorario per diminuire la velocità del mandrino. La gamma di velocità possibile dipende dalla posizione dell'unità.

Figura 9

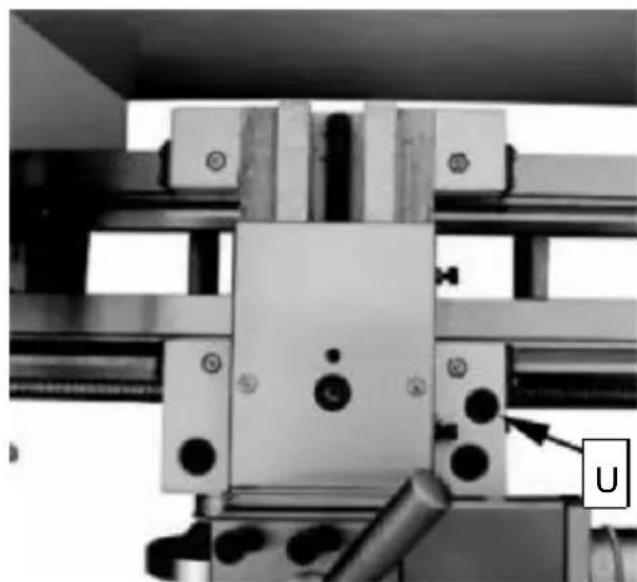

4. Blocco del carrello

Ruotare la vite a testa esagonale (A, Fig. 10) in senso orario per bloccare. Ruotare

in senso antiorario per allentare e sbloccare.

Attenzione: la vite di bloccaggio del carrello deve essere bloccata prima di impegnare le alimentazioni automatiche, altrimenti potrebbero verificarsi danni al tornio.

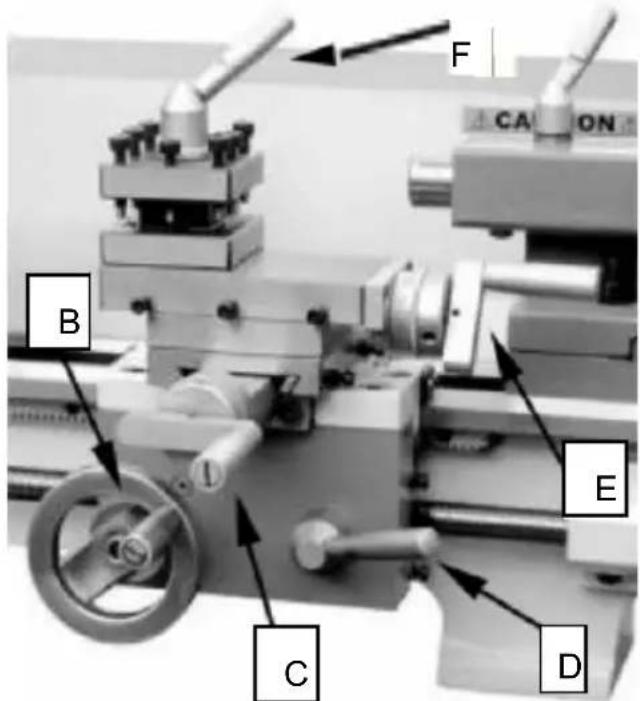

5. Volantino di avanzamento longitudinale e trasversale (B, Fig. 11)

Ruotare il volantino in senso orario per spostare il gruppo grembiule verso la contropunta (a destra). Ruotare il volantino in senso antiorario per spostare il gruppo grembiule verso la testata (a sinistra).

6. Attraversare la leva (c, Fig. 11)

In senso stretto, la rotazione sposta il lato trasversale verso il retro della macchina.

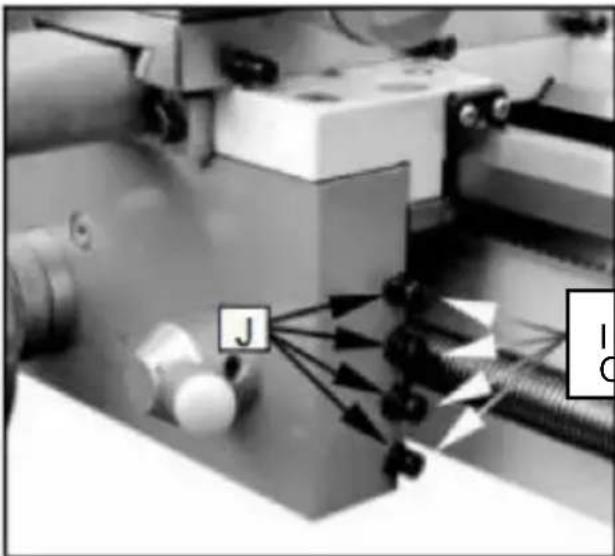

7. Mezzo dado: ingaggiare la leva (D, Fig. 11)

Spostare la leva verso il basso per attivarla. Spostarla sempre completamente per disimpegnarsi.

8. Leva di riposo composto (E, Fig. 11)

Ruotare in senso orario o antiorario per spostare la posizione.

9. Leva di serraggio dell'attrezzo (F, Fig. 11)

Ruotare in senso antiorario per allentare e in senso orario per stringere. Ruotare anche quando il mandrino è sbloccato.

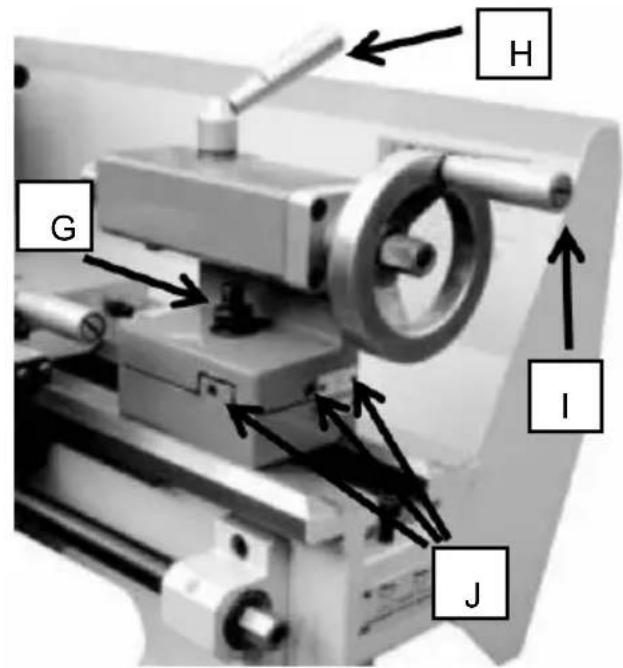

10. Vite di serraggio della contropunta (G, Fig. 12)

Girare il dado esagonale in senso orario per bloccare e in senso antiorario per sbloccare.

11. Leva di serraggio della contropunta (H, Fig. 12)

Ruotare la leva in senso orario per bloccare il mandrino e in senso antiorario per sbloccarlo.

12. Volantino di avanzamento della contropunta (I, Fig. 12)

Ruotare in senso orario per far avanzare la contropunta. Ruotare in senso antiorario per ritrarre la contropunta.

13. Regolazione fuori asse della contropunta (J, Fig. 12)

Per compensare la coda vengono utilizzate tre viti di fissaggio posizionate sulla base del calcio di coda. Materiale per il taglio di conicità. Allentare le viti di bloccaggio sul calcio di coda FINE. Allentare una vite di fissaggio laterale mentre si serra l'altra fino a raggiungere la quantità di offset indicato sulla bilancia. Serrare le viti di bloccaggio.

Fig. 1

Sostituzione del mandrino

Il mandrino di testa e il dispositivo di fissaggio sono cilindrici. Allentare tre dadi di fissaggio (A, Fig. 13, solo due sono mostrati) sulla flangia del mandrino e rimuovere il mandrino. Posizionare il nuovo mandrino e fissarlo usando le stesse viti e dadi.

Fig. 1:

SET DI UTENSILI

Bloccare l'utensile di tornitura nel portautensili.

L'utensile deve essere serrato saldamente. Quando si gira, l'utensile ha una tendenza a piegarsi sotto la forza di taglio generata durante la formazione del truciolo.

Per ottenere i migliori risultati, anche lo sbalzo dovrebbe essere mantenuto a un minimo di 3/8" o meno.

L'angolo di taglio è corretto quando il tagliente è in linea con l'asse centrale del pezzo in lavorazione. La corretta altezza dell'utensile può essere raggiunta confrontando il punto dell'utensile con il punto del centro montato nella contropunta.

Se necessario, utilizzare spessori distanziali in acciaio sotto l'utensile per ottenere l'altezza richiesta. (Fig. 14)

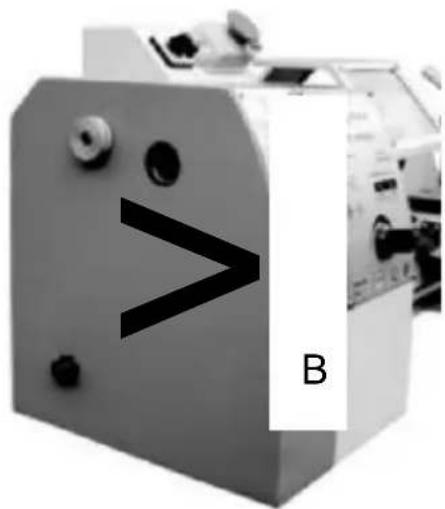

1. Svitare le due viti di fissaggio (B, Fig. 15) e rimuovere il coperchio protettivo.
2. Regolare la posizione corrispondente della cinghia a V (C, Fig. 16).
3. Serrare la puleggia di tensione e fissare il dado nuovamente.

VELOCITÀ DEL MANDRIO giri/min

A	B
50.1250	100.2500

La corsa del grembiule, la corsa trasversale e il lato superiore possono essere operati per avanzamento longitudinale o trasversale. (Fig.17)

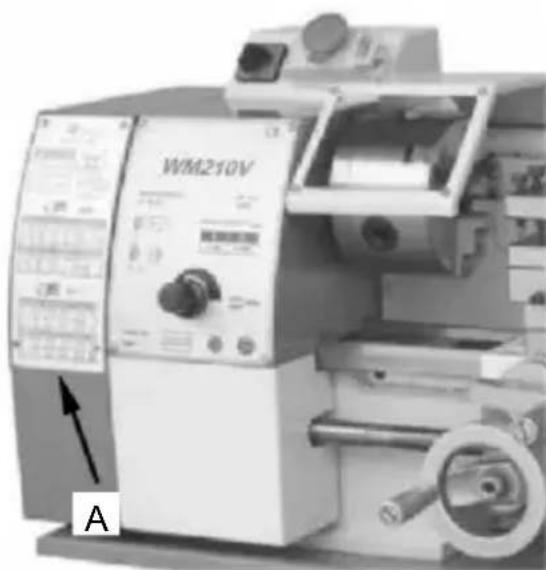

Tornitura longitudinale con avanzamento automatico.

Utilizzare la tabella (A, Fig.18) sul tornio per la selezione della velocità di avanzamento

o il passo della filettatura. Regolare il cambio di velocità se è necessario un avanzamento o un passo del filetto che non può essere ottenuto con il set di ingranaggi installato.

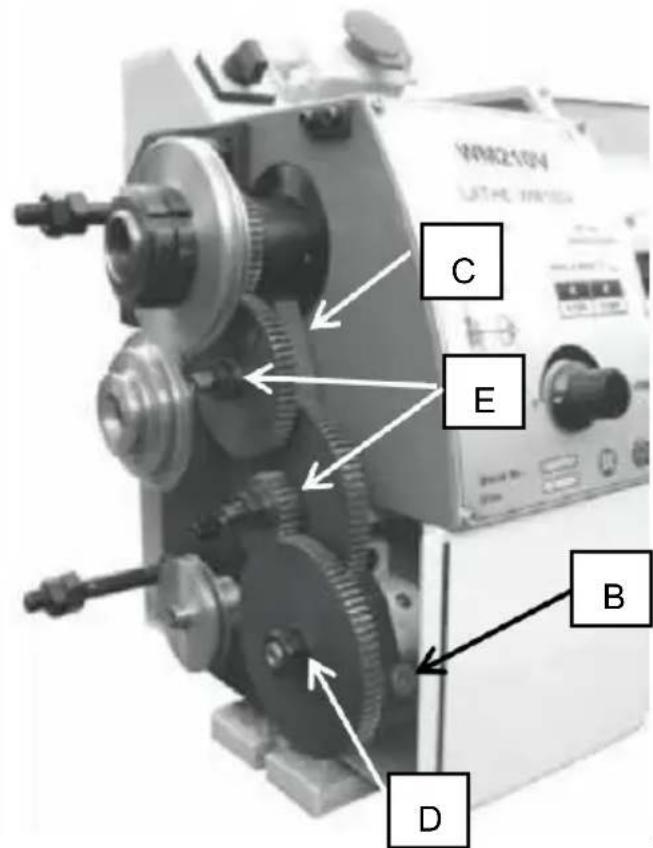

Sostituzione degli ingranaggi

1. Scollegare la macchina dalla fonte di alimentazione.
2. Svitare le due viti di fissaggio e rimuovere il coperchio di protezione.
3. Allentare la vite di bloccaggio (B, Fig.19) sul quadrante.
4. Oscillare il quadrante (C, Fig.19) verso destra.
5. Svitare il dado (D, Fig.29) dalla vite senza fine o dai dadi (E, F) dal quadrante per rimuovere gli ingranaggi dalla parte anteriore.
6. Installare le coppie di ingranaggi secondo la tabella della filettatura e dell'alimentazione (Fig.20) e riavvitare le ruote dentate sul quadrante.
7. Ruotare il quadrante verso sinistra finché gli ingranaggi non si siano impegnati di nuovo.
8. Regolare nuovamente il gioco dell'ingranaggio inserendo un normale foglio di carta come regolazione o aiuto alla distanza tra le ruote dentate.
9. Immobilizzare il quadrante con la vite di bloccaggio.
10. Installare la copertura protettiva della testata e ricollegare la macchina all'alimentazione elettrica.

Fig. 19

piastra di passo (Fig. 20) filettatura e tavolo di alimentazione

Fig. 20

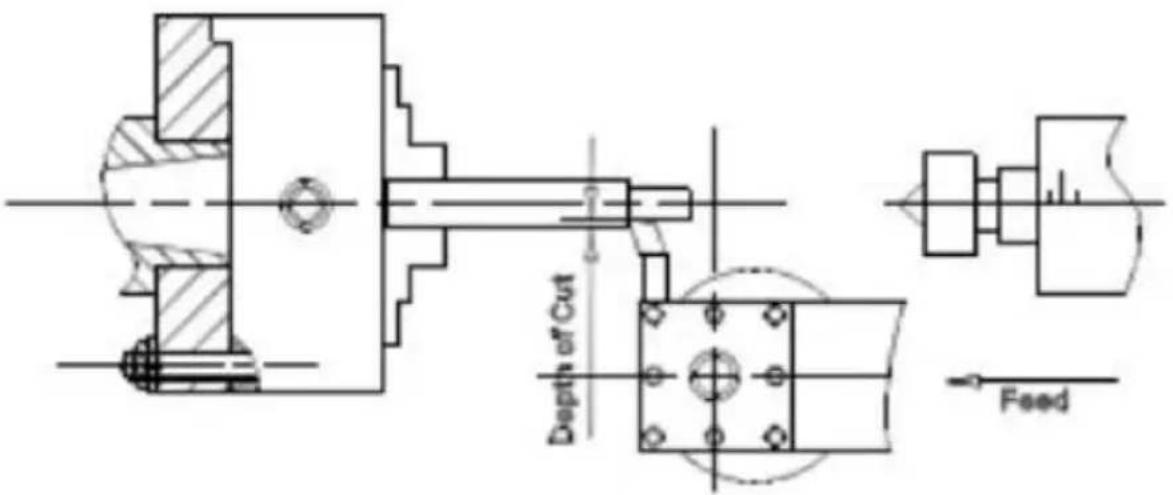

tornitura cilindrica (Fig. 21)

Nell'operazione di tornitura rettilinea, l'utensile avanza parallelamente all'asse di

rotazione del pezzo in lavorazione. L'avanzamento può essere manuale ruotando il volantino sulla sella o sul lato superiore, o attivando l'

avanzamento automatico. L'avanzamento trasversale per la profondità di taglio è ottenuto utilizzando il lato trasversale.

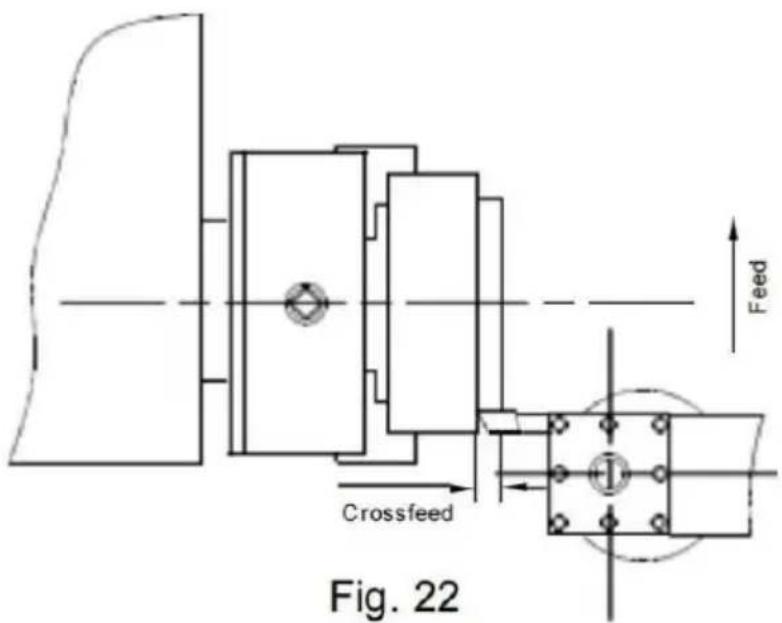

Tornitura finale (Fig. 22)

Nell'operazione di sfacciatura, l'utensile avanza perpendicolarmente all'asse di rotazione del pezzo in lavorazione. L'avanzamento è fatto manualmente con la croce laterale e la manovella. L'avanzamento trasversale per la profondità di taglio è realizzato con il carrello superiore o la slitta del tornio.

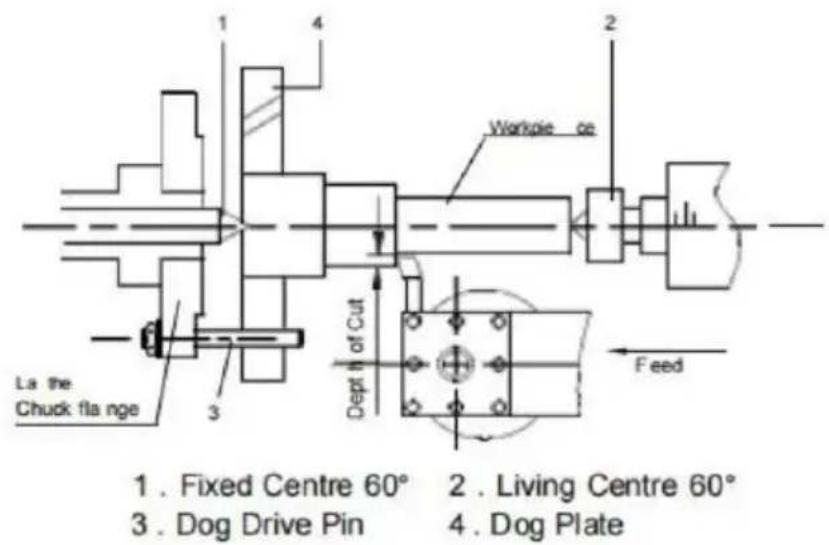

Tornitura: albero sottile posteriore (Figura 23)

Per la tornitura tra i centri, è necessario rimuovere il mandrino dal fuso. Montare il centro MT 3 nel naso del mandrino e il centro MT 2 nella contropunta. Montare il pezzo in lavorazione dotato di cane di guida per i centri. Il cane è guidato da una presa o da un piatto frontale.

Nota: usare sempre una piccola quantità di grasso sul centro della contropunta per evitare che la punta centrale si surriscaldi.

Fig. 23

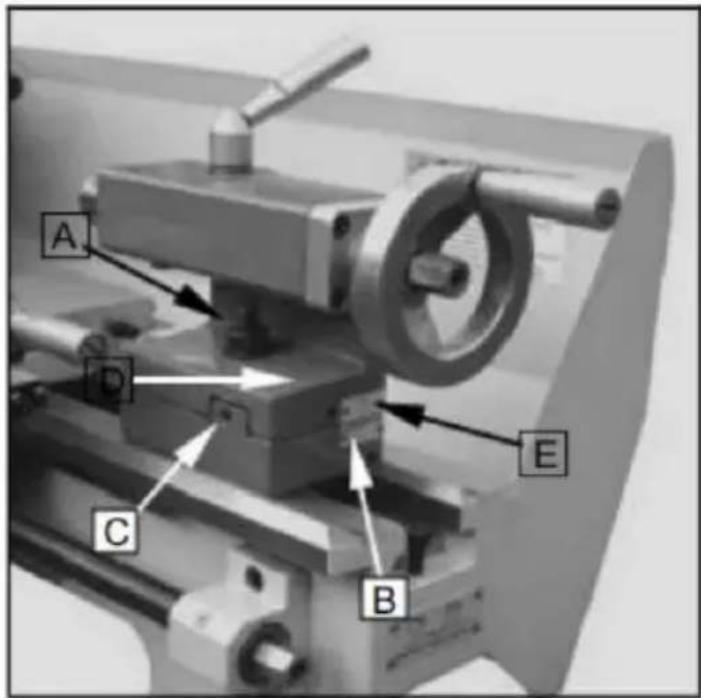

Tornitura conica con contropunta offset

Regola la deviazione tra il centro della contropunta e il centro del mandrino per completare la tornitura conica. L'angolo dipende dalla lunghezza del pezzo in lavorazione.

Per compensare la contropunta, allentare la vite di bloccaggio (A, Fig. 24), svitare la vite di fissaggio (B, Fig. 24) all'estremità destra della contropunta. Allentare la vite di regolazione anteriore (C, Fig. 24) e serrare la stessa quantità di

serraggio della vite di regolazione posteriore (D, Fig. 24) fino a quando il cono desiderato è stato raggiunto. La regolazione trasversale desiderata può essere letta sulla scala (E, Fig. 24). Per prima cosa serrare nuovamente la vite di fissaggio (B, Fig. 24) e poi le due viti di regolazione (anteriore e posteriore) per bloccare la contropunta in posizione.

Stringere nuovamente la vite di bloccaggio (A, Fig. 24) della contropunta. Il pezzo in lavorazione deve essere compreso tra i centri e guidato da un piatto frontale e da un cane di trascinamento.

Dopo la tornitura conica, la contropunta dovrebbe essere riportata alla sua posizione originale secondo la posizione zero sulla scala della contropunta (E, Fig. 24).

Fig. 24

Taglio del filetto

Impostare la macchina sul passo del filetto desiderato (secondo la tabella di filettatura, Fig. 20). Avviare la macchina e ingaggiare il dado di mezzo giro quando l'utensile raggiunge la parte; taglierà la passata di filettatura iniziale. Quando l'utensile raggiunge la fine del taglio, fermare la macchina girando il motore spento e al

allo stesso tempo togliere lo strumento dalla parte così che esso sfilacci il filetto. Non disinnestare il dado di mezzo giro. Invertire la direzione del motore per consentire il

tagliando troppo per tornare al punto di partenza. Ripeti questi passi finché voi non avete ottenuto il risultato desiderato.

NOTE

Esempio: filettatura maschio

• Il diametro del pezzo in lavorazione deve essere stato trasformato nel diametro del filo desiderato.
• Il pezzo in lavorazione richiede una smussatura all'inizio del filo

un sottosquadro al filo per correre fuori.

- La velocità deve essere il più bassa possibile. Il cambio ingranaggi deve essere stato installato secondo il passo necessario.

- Il filo tagliato deve essere esattamente della stessa forma del filo, deve essere assolutamente rettangolare e bloccato in modo che coincida esattamente con l'ingresso di svolta.

- Il filo è prodotto in vari passi di taglio così che il taglio deve essere completamente rimosso dal filo (con il passaggio attraverso alla fine di ogni passo di taglio).

- Lo strumento viene ritirato con la vite di guida del dado impegnata invertendo il commutatore.

Ferma la macchina e nutri il filo tagliato alla profondità di taglio utilizzando il lato trasversale. Prima di ogni passaggio, posiziona la parte superiore lateralmente approssimativamente da 0,2 a 0,3 mm a sinistra e a destra alternativamente, in modo da tagliare il filo libero. In questo modo, lo strumento del filo viene tagliato solo su un fianco ad ogni passata. Continua a tagliare il filo finché non hai quasi raggiunto la profondità massima di quello che ho letto.

Fig. 25

Mandrino universale a tre griffe per tornio

Utilizzando questo mandrino universale, pezzi tondi, triangolari, quadrati, esagonali, ottagonali e a dodici angoli possono essere bloccati. (Fig. 26)

Nota: i nuovi torni hanno griffe molto aderenti. È necessario garantire un serraggio preciso e una lunga durata del servizio. Con l'apertura e la chiusura ripetute, le griffe si regolano automaticamente e il loro funzionamento diventa progressivamente più fluido.

Nota:

Per il mandrino originale a 3 ganasce che era montato sul mandrino, la fabbrica ha montato il mandrino nel modo migliore per garantire la precisione di trattenimento con due segni "0" (A) Fig.26 mostrati sul mandrino e sulla flangia del mandrino.

Fig. 26

Ci sono due tipi di ganasce: ganasce interne ed esterne. Si prega di notare che il numero delle ganasce si adatta al numero all'interno della scanalatura del mandrino. Non mescolarli insieme. Quando li monterai, montali in ordine crescente 0, 1, 3. Quando li togli, assicurati di portarli fuori in ordine decrescente 3, 1, 0 uno per uno. Dopo aver completato questa procedura, ruota le ganasce al diametro più piccolo e controlla che le tre ganasce siano ben adattate.

Accessori per tornio

scanalatura del mandrino. Non mescolarli insieme. Quando li monterai, montali in ordine crescente 0, 1, 3. Quando li togli, assicurati di portarli fuori in ordine decrescente 3, 1, 0 uno per uno. Dopo aver completato questa procedura, ruota le ganasce al diametro più piccolo e controlla che le tre ganasce siano ben adattate.

portarli fuori in ordine decrescente 3,1,0 uno per uno - Dopo aver completato questa procedura, ruotare le ganasce al diametro più piccolo e controllare che le tre ganasce siano ben adattate.

i tre le mascelle sono ben adattate.

Mandrino a quattro ganasce indipendenti

Questo mandrino speciale ha quattro regolazioni indipendenti delle ganasce. Queste permettono di contenere pezzi asimmetrici e abilitano l'accurato impostazione di pezzi cilindrici. (Fig. 27)

Mandrino per trapano (opzionale)

Utilizzare il mandrino per sostenere le punte di centratura e le punte nel contropunta. (B) (Fig. 28)

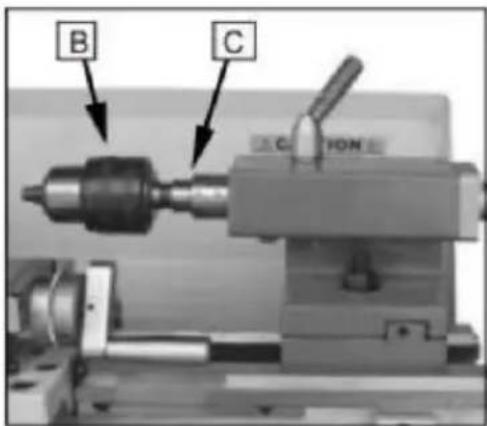

Pergolato a cono Morse (facoltativo)

Un pergolato è necessario per il montaggio del mandrino portapunte nel contropunta. Esso ha un cono Morse n. 1. (C) Figura 28

Fig. 28

Vivere centro (facoltativo)

Il centro vivo è montato su cuscinetti a sfera. Il suo utilizzo è altamente raccomandato per svoltare a velocità eccessive di 6 RPM. (Figura 2)

La lunetta fissa serve come supporto per gli alberi sul libero coda azione FINE. Per molte operazioni la contropunta non può essere usata come esso ostacola l'utensile di tornitura o utensile di foratura e, pertanto, deve essere rimosso da il

macchina. La

Il supporto fisso, che funge da supporto terminale, assicura un funzionamento senza vibrazioni. Il lucchetto è montato sul letto della macchina ed è assicurato da sotto con una piastra di bloccaggio. Il grasso richiede continua

lubrificazione nei punti di contatto per evitare usura prematura. (Fig. 30)

Fig. 30

Collocamento del supporto fisso

1. Allentare tre dadi esagonali (A, Figura 31).
2. Allentare la vite zigrinata (B, Fig. 36) e aprire il binario di raccordo (C, Fig. 31) fino a quando il supporto fisso può essere spostato con le dita attorno al pezzo in lavorazione. Fissare il supporto fisso in posizione.
3. Stringere le viti zigrinate in modo che le dita siano ben strette contro il pezzo in lavorazione. Serrare tre dadi (A, Figura 31). Lubrificare i punti del binario di raccordo con olio per macchine.
4. Quando, dopo un'operazione prolungata, le mascelle mostrano usura, i suggerimenti delle dita possono essere compilati o rimacinati.

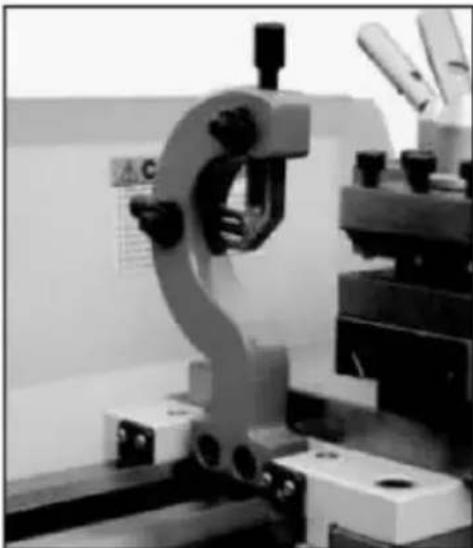

Seguire Riposo

Il supporto mobile è montato sulla slitta e segue il movimento dell'utensile di tornitura. Sono presenti solo due blocchi di supporto richiesti. Il posto del terzo blocco di supporto è preso dalla torretta. Il supporto mobile è utilizzato per operazioni di tornitura su pezzi lunghi e sottili. Impedisce la flessione del pezzo in lavorazione sotto la pressione dell'utensile di tornitura. (Figura 31)

Posizionare i blocchi di supporto aderenti al pezzo in lavorazione ma non troppo stretti. Lubrificare i blocchi di supporto durante il funzionamento per evitare usura prematura.

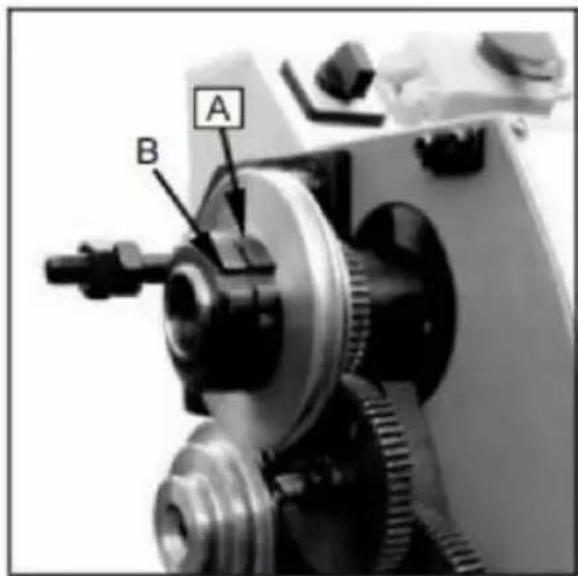

Mandrino principale - Cuscinetti

I cuscinetti del mandrino principale vengono regolati in fabbrica. Se il gioco diventa evidente dopo un uso considerevole, i cuscinetti devono essere regolati.

Fissare il dado scanalato (A, Fig. 32) sul retro del fuso. Allentare il dado esterno intagliato (B, Fig. 32). Regolare il dado scanalato (A, Fig. 32) fino a quando tutto il gioco viene eliminato. Il mandrino dovrebbe ancora ruotare liberamente. Fissare il

dado intagliato (A, Fig. 32) nuovamente e stringere il dado esterno (B, Fig. 32).

Attenzione: un serraggio eccessivo o un precarico eccessivo danneggeranno i cuscinetti.

Fig. 32

Regolazione della slitta trasversale

La slitta trasversale è dotata di una striscia di usura (C, Fig. 33) e può essere regolata con viti (D, Fig. 33) dotate di controdadi (E, Fig. 33). Allentare i controdadi

e stringere le viti di fissaggio fino a quando la slitta si muove liberamente senza gioco. Stringere i controdadi per mantenere la regolazione.

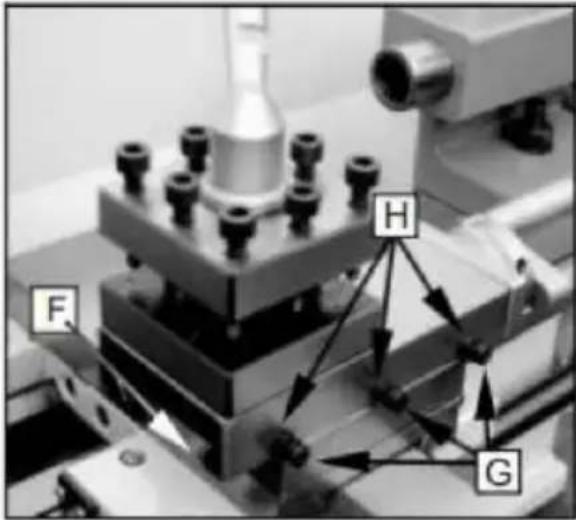

Regolazione della slitta superiore

La slitta superiore è dotata di una striscia di usura (F, Fig. 34) e può essere regolata con viti (G, Fig. 34) dotate di controdadi (H, Fig. 34). Allentare i controdadi e stringere le viti di fissaggio fino a quando la slitta si muove liberamente senza gioco. Stringere i controdadi per mantenere la regolazione.

Fig. 34

Regolazione della guida a semichiocciola

L'innesto dei dadi a semichiocciola può essere regolato con le viti (I, Fig. 35) montate con controdadi (J, Fig. 35). Allentare i dadi sul lato destro del grembiule e regolare le viti di controllo finché entrambe le semichiocciole si muovono liberamente senza gioco. Stringere i dadi.

Lubrificare tutti i lati leggermente prima di ogni utilizzo. Lubrificare il cambio marcia e la vite senza fine con grasso leggero.

1. Trasporto

Lubrificare quattro oliatori (A, Fig. 36) con olio per macchine da 20W una volta al giorno.

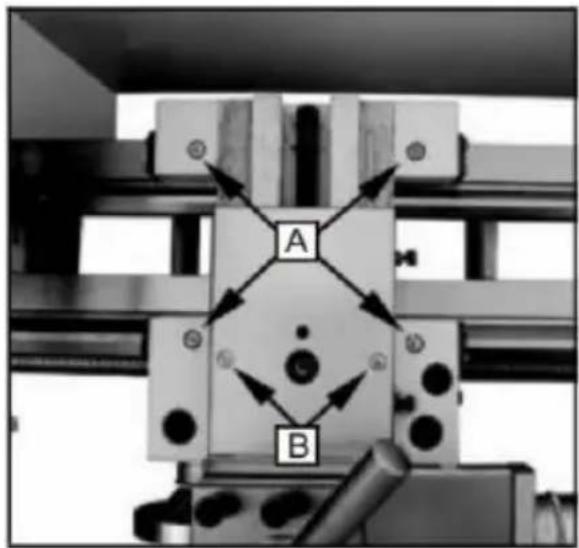

2. Attraverso diapositiva

Lubrificare due oliatori (B, Figura 36) con olio per macchine da 20W una volta al giorno.

Fig. 36

3. Vite di comando

Lubrificare l'oliatore sinistro (C, Figura 37) e l'oliatore destro (I, Fig. 38) con olio per macchine da 20W una volta al giorno.

Il collegamento del tornio e tutti gli altri lavori elettrici possono essere eseguiti solo da un elettricista autorizzato!

La mancata osservanza può causare gravi lesioni e danni alla macchina e alla proprietà!

Il tornio WM210V è valutato a 750W, 1PH, 220V solo. Confermare che l'energia disponibile presso il luogo del tornio è la stessa valutazione del tornio. Usando lo

schema elettrico (Fig. 39) per il collegamento del tornio alla rete elettrica di alimentazione. Assicurarsi che il tornio sia propriamente messo a terra.

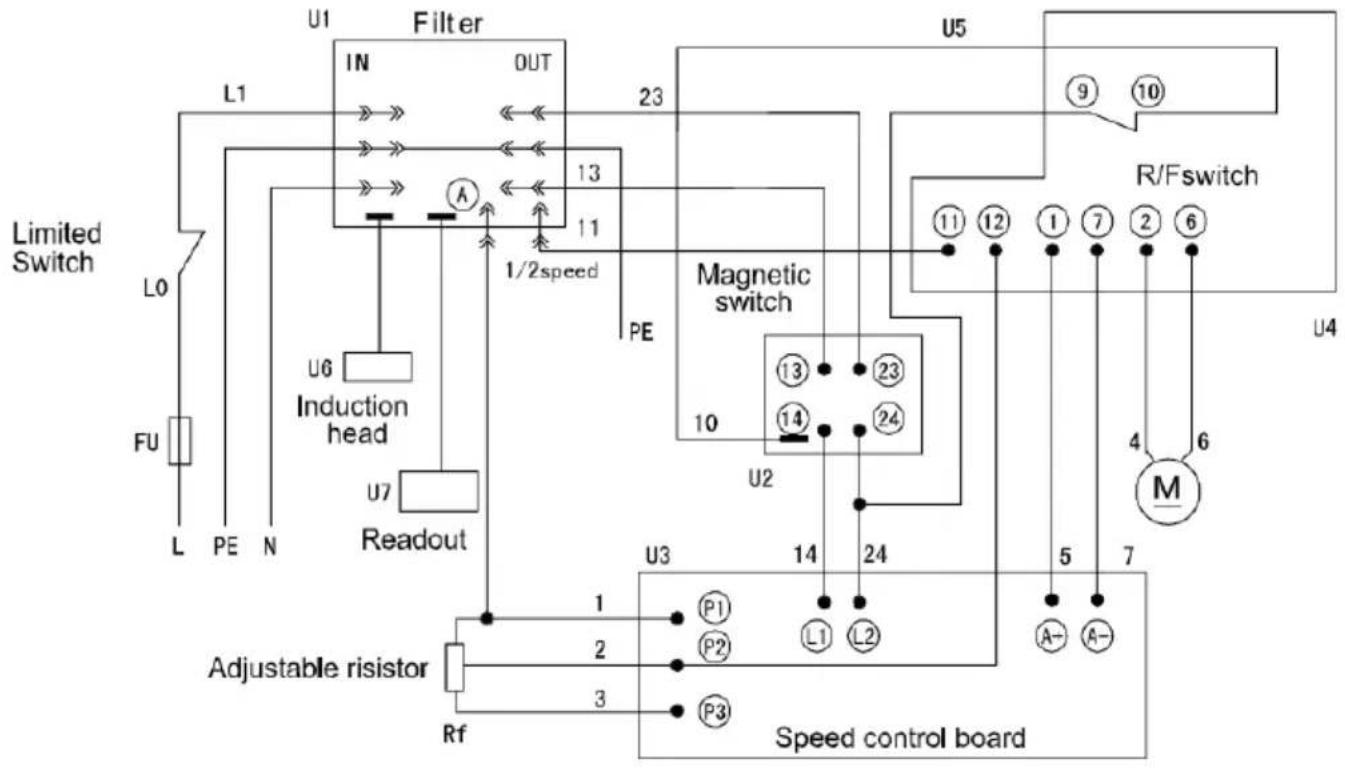

Di seguito è riportato lo schema elettrico del tornio: (Fig. 39)

Fig. 39

MANUTENZIONE

Mantenere la manutenzione della macchina anche durante il funzionamento per garantire l'accuratezza e la durata della macchina stessa.

1. Per mantenere la precisione e la funzionalità della macchina, è essenziale trattarla con cura. Tenerla pulita, ingrassata e lubrificata regolarmente. Solo attraverso una buona cura puoi essere sicuro che la qualità del lavoro della macchina rimanga costante.

NOTA: scollegare la macchina dalla rete elettrica ogni volta che si eseguono pulizie, manutenzioni o lavori di riparazione!

Olio, grasso e detergenti sono inquinanti e non devono essere smaltiti attraverso gli scarichi o nei rifiuti normali. Smaltire questi agenti in conformità con i requisiti legali vigenti sull'ambiente. Gli stracci per la pulizia impregnati di olio, grasso e detergenti sono facilmente

infiammabili. Raccogliere gli stracci per la pulizia o la lana in un contenitore chiuso adatto e smaltirli in modo ecologico. Non gettarli nei rifiuti normali!

1. Lubrificare leggermente tutte le parti prima di ogni utilizzo. Il cambio di comando deve anche essere leggermente lubrificato con grasso.
2. Durante l'operazione, i trucioli che cadono sulla superficie del rivestimento devono essere puliti tempestivamente e l'ispezione dovrebbe essere fatta spesso per impedire che schegge cadano nella posizione tra la macchina, la sella e la guida del letto. La superficie deve essere pulita a intervalli regolari.

NOTA: non rimuovere i trucioli con le mani nude. C'è il rischio di tagli dovuti a schegge dai bordi affilati. Non usare mai solventi infiammabili o detergenti che generano fumi nocivi!

Proteggere i componenti elettrici, come motori, interruttori, scatole degli interruttori, ecc., contro l'umidità durante la pulizia.

1. Dopo l'operazione, ogni giorno, pulire tutte le parti della macchina utensile e applicare olio per macchine per prevenire la ruggine.
2. Per mantenere la precisione della lavorazione, fare attenzione al centro. La superficie della macchina è adatta per il mandrino e la guida, evitare danni meccanici e l'usura dovuta a una guida inadeguata.
3. Se si riscontra un danno, la manutenzione deve essere effettuata immediatamente.

NOTA: i lavori di riparazione possono essere eseguiti solo da personale qualificato con le corrispondenti conoscenze meccaniche ed elettriche.

RISOLUZIONE DEI PROBLEMI

problema	possibile motivo	Eliminazione
superficie di lavoro pezzo troppo ruvido	Attrezzo smussare	Riaffilare attrezzo
	Attrezzo molle	utensile di serraggio con meno sporgenza
	Foraggio pure alto	Ridurre foraggio
	Raggio A IL attrezzo anche la mancia piccolo	Aumento raggio
pezzo in lavorazione diventa conico	centri Sono non allineato (punta di ha offset)	Regolare punta di coda centro
	La slitta superiore non è ben al (tagliando co IL superiore diapositiva)	Allinea in alto scivola bene
Tornio st. chiacchierando	Foraggio pure alto	Ridurre foraggio
	allentare in principale cuscinetto	Regolare IL principale cuscinetto
centro corre caldo	lavoro pezzo ha espanso	Allentare il centro del contropunta
Attrezzo ha UN corto Vita	taglio velocità pure alto	Ridurre taglio velocità
	attraverso foraggio pure a	Inferiore attraverso alimentazione(finitura indennità Dovrebbe non superare 0,5 mm)
	Insufficiente raffreddamento	Di più refrigerante
Fianco Indossare pure alto	sdoganamento angolo pure piccolo	Aumento angolo di sgombero
	Suggerimento non aggiustato A centro alto	corretto altezza aggiustamento del attrezzo
taglio bordo si interrompe	cuneo anche l'angolo piccolo (Calore costruire)	Aumentare il cuneo angolo
	macinazione crepa dovuto sbagliat raffreddamento	Freddo uniformemente
	Eccessivo allentare IL cuscinetto mandrino	Regolare IL allentare In IL mandrino e cuscinetto
	Disposizione (vibrazioni)	Disposizione
taglio filo è sbagliato	Attrezzo è bloccato in modo errato	Regolare al centro
taglio filo È	Ho iniziato a macinare nel modo sbagliato	Macinare angolo correttamente
sbagliato	sbagliato pece	Regolare IL Giusto pec
	sbagliato diametro	Girare il lavoro pezzoA IL diametrocorretto
il mandrino fa nonattivare	Arresto di emergenza interruttori attivato	sbloccare emergenzainterruttore diarresto

Montaggio della testata

Superiore scivolare, attraversare slitta, carrozza Assemblea

parti NO.	Descrizione	specificazione	Qua nità		parti NO.	Descrizione	specificazione e	Qua nità
201	Maneggiare		1		228	vite	M4X8	1
202	Maneggiare Base		1		229	vite	M5X10	1
203	rondella		1		230	Cespuglio		1
204	Bolt		1		231	olio Tazza	5	2
205	vite	M6X25	1		232	vite	M4X20	3
206	spillo		1		233	Gib		1
207	primavera	5X10X1	1		234	vite		8
208	Longitudinale I seta e		1		235	Copertura del tergicristallo		2
209	Gridare	M4	9		236	tergicristallo		2
210	vite	M4X14	3		237	Gib		1
211	Gib		1		238	vite		6
212	Superiore Riposo		1		239	binario di raccordo Biologico		1
213	vite	M5X30	1		240	vite	M4X10	6
214	girare Base	M6X20	1		241	Noce		1
215	Micrometro padella		1		242	Vite di comando		1
216	Guida vite		1		243	Maneggiare Biologico		1
217	chiave	3X12	1		244	Maniglia del volante		1
218	parentesi		1		245	Collare		1
219	vite	M5X12	2		246	vite	M6X50	2
220	Collare		1		247	parentesi		1
221	vite		2		248	Ciamping piatto		1
222	spillo		2		249	vite		1
223	primavera		2		250	binario di raccordo Biologico		1
224	Volantino		1		251	tergicristallo		2
225	Maneggiare Biologico		1		252	Copertura tergicristallo		2
226	Maneggiare manicotto		2		253	Gib		1
227	Maneggiare		2		254	Attraverso lato		1

Montaggio del grembiule

parti NO.	Descrizione	specificazione	Qua nitità		parti NO.	Descrizione	specificazione	Qua nitità
301	vite	M8X8	1		317	Metà Noce		1
302	Noce	M8	1		318	spillo	∅ 4X10	1
303	Volantino		1		319	vite	M4X10	2
304	primavera		1		320	Biologico		1
305	vite	M5X10	2		321	vite	M6X8	1
306	Collare		1		322	primavera	0,6X 3,5X12	1
307	parentesi		1		323	Palla	∅ 4.5	2
308	vite	M8X25	2		324	vite	M4X12	4
309	vite	M5X8	1		325	Noce	M4	1
310	Grembiule		1		326	lancia		1
31 1	chiave	A3X3X8	1		327	spillo	Φ3X30	2
312	Albero del cambio	14T	1		328	Mano Base		1
313	lancia		1		329	vite	M5X6	1
314	Ingranaggi o	44/2È	1		330	Maneggiare		1
315	vite	M4X35	1		331	Maneggiare		1
316	Noce	M4	1		317	Metà Noce		1

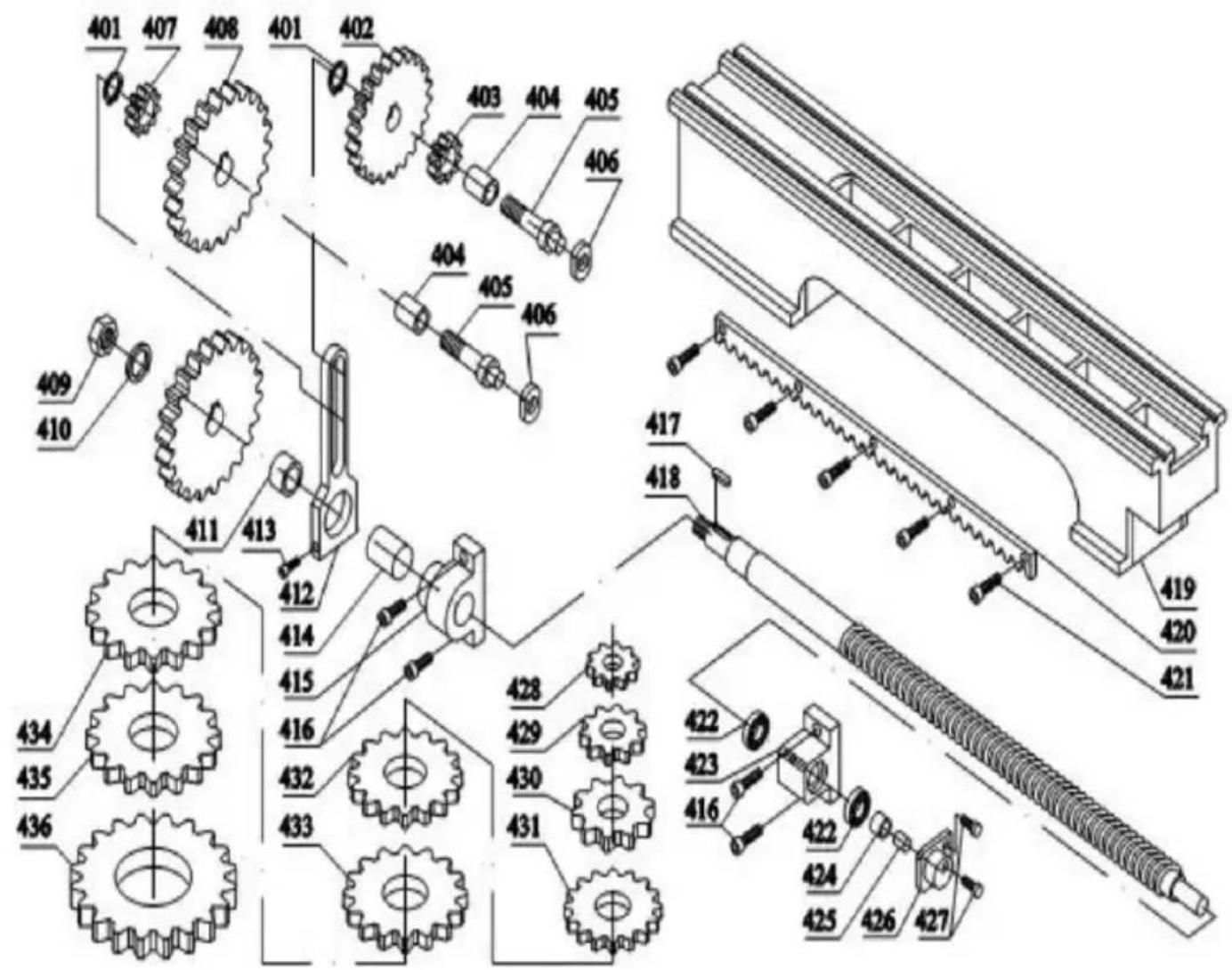

Letto, parti della ruota appesa Assenza

parti NO.	Descrizione	specificazione	Qua nità		parti NO.	Descrizione	specificazione	Qua nità
401	primavera Squillo		2		419	Letto		1
402	Ingranaggi o	60T	1		420	Cremagliera		1
403	Ingranaggi o	20T	1		421	vite	M2X12	5
404	Cespuglio		1		422	Cuscinetto	51100	2
405	Bolt		1		423	Giusto supporto		1
406	Noce	M8	1		424	Noce		1
407	Ingranaggi o	24T	1		425	vite	M8X6	1
408	Ingranaggi o	80T	1		426	copertina		1
409	Noce	M10	1		427	vite	M4X12	2
410	rondella	10	1		428	Ingranaggio	25T	1
411	Cespuglio		1		429	Ingranaggio	30T	1
412	Telaio		1		430	Ingranaggio	33T	1
413	vite	M6X35	1		431	Ingranaggio	35T	1
414	Cespuglio		1		432	Ingranaggio	40T	1
415	Sinistra supporto		1		433	Ingranaggio	45T	1
416	vite	M6X14	2		434	Ingranaggio	50T	1
417	chiave	A3X3X16	1		435	Ingranaggio	52T	1
418	Guida vite		1		436	Ingranaggio	66T	1

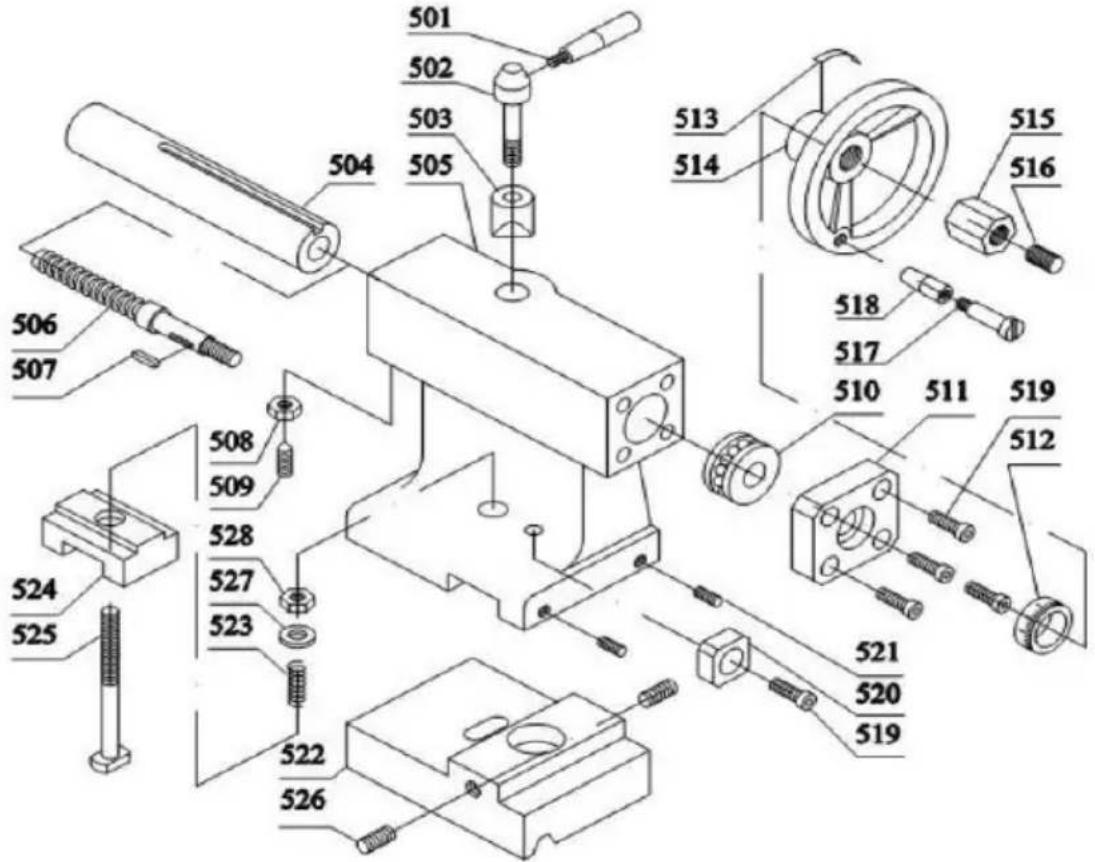

punta di coda Assemblea

parti NO.	Descrizione	specificazione	Qua nitità		parti NO.	Descrizione	specificazione e	Qua nitità
501	grande		1		515	Noce	M8	1
502	grande base		1		516	vite	M8X6	1
503	Loc base		1		517	grande vite		1
504	manicotto		1		518	grande manicotto		1
505	scorta di coda		1		519	vite	M5X12	1
506	Guida vite		1		520	Regolazione Biologico		1
507	chiave	A3X3X8	1		521	vite	M6X12	1
508	Noce	La M6	1		522	Base		1
509	vite	M6X14	1		523	primavera		1
510	Cuscinetto	51100	1		524	Ciamping Piatto		1
511	Alloggiamento		1		525	Bolt	M10X70	1
512	Collare		1		526	vite	M6X16	2
513	primavera		1		527	rondella	D 10	1
514	Volantino		1		528	Noce	M10	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
