Produkttyp	Metallsvarv
Märke	Vevor
Modell	WM210V-L
Mått (L × B × H)	1200 × 340 × 360 mm
Nettovikt	79 kg
Bruttovikt	90 kg
Strömförsörjning	110 V ~ 60 Hz eller 220-240 V ~ 50 Hz, enfas, 750 W
Motor	DC-motor 83ZY005A, 750 W
Spindelvarvtalsområde	50 - 2500 varv/min (variabelt)
Sving över sång	210 mm
Sving över tvärsläde	110 mm
Avstånd mellan spetsar	735 mm
Spindelhål	38 mm
Spindelkon	MT3
Pinolkon	MT2
Längsgående rörelse (släde)	736 mm
Tvärgående rörelse (tvärsläde)	75 mm
Övre rörelse (kompoundsläde)	55 mm
Metriska gängor	14 stigningar: 0,3 till 3 mm
Tumgängor	10 stigningar: 10 till 44 TPI
Inkluderade tillbehör	3-backs chuck, MT3/MT2 spetsar, nycklar, oljekanna, remskivor
Säkerhet	Nödstoppsknapp, verktygsskydd, transmissionsaxel
Underhåll och rengöring	Rengöra spån, smörja släder med olja 20W, fetta växlar
Reservdelar / reparerbarhet	Delar finns på vevor.com/support

Vanliga frågor - WM210V-L Vevor

Hur ställer man in spindelvarvtalet?

Vrid på varvtalsreglaget (F, Fig.9) medurs för att öka hastigheten, moturs för att minska. Varvtalsområdet beror på remmens position.

Hur byter man chucken?

Lossa de tre justerskruvarna och muttrarna (A, Fig.13) på chuckflänsen för att ta bort den gamla chucken. Montera den nya chucken och dra åt samma skruvar och muttrar.

Hur gör man gängning?

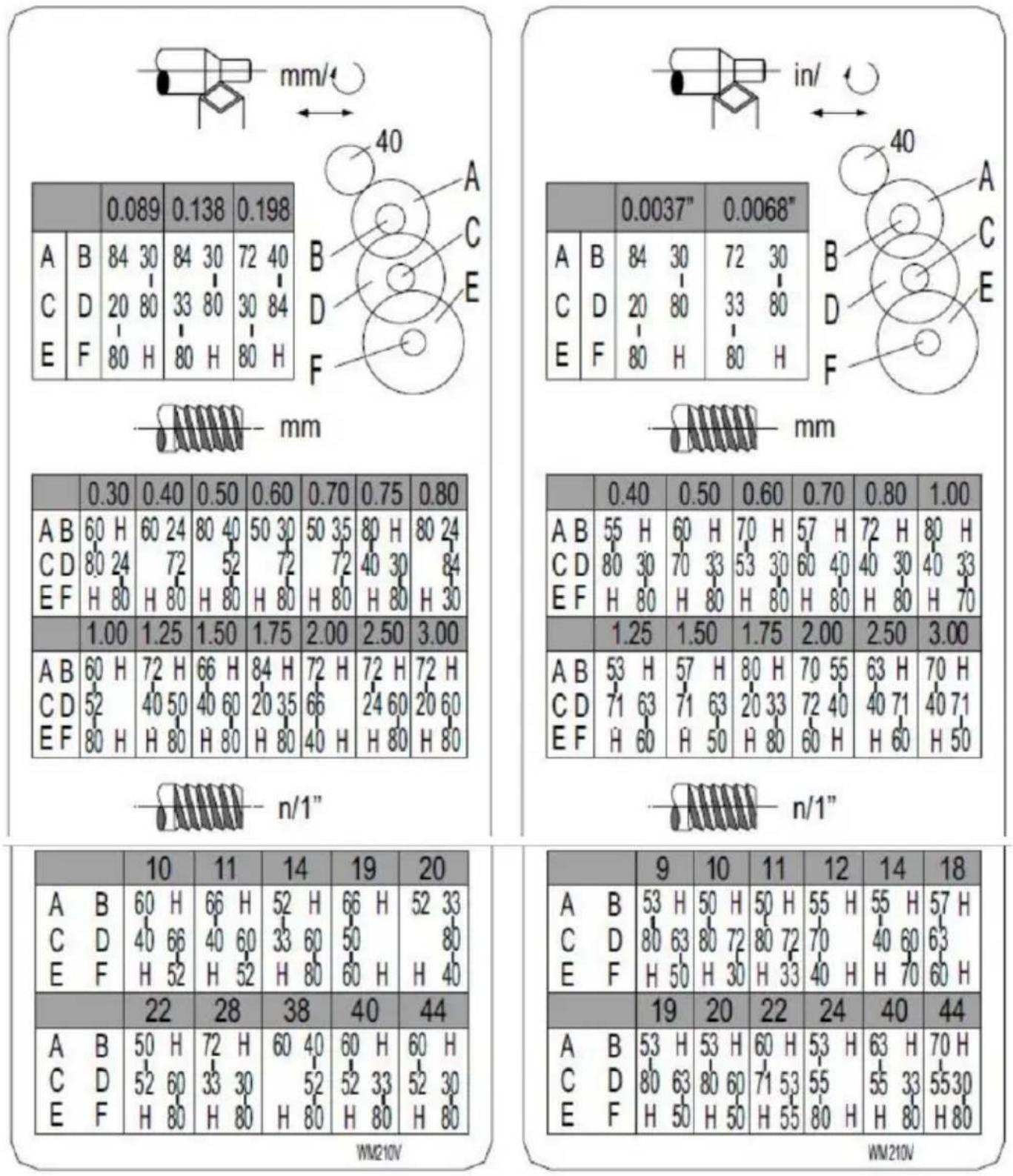

Ställ in maskinen på önskad gängstigning med hjälp av tabellen (Fig.20). Koppla in halvmuttern efter att ha startat spindeln. Skär gängan i successiva skär och dra tillbaka verktyget i slutet av varje slag. Använd låg spindelhastighet.

Hur smörjer man svarven?

Smörj dagligen de fyra oljehålen på släden (A, Fig.36) och de två hålen på tvärsläden (B, Fig.36) med maskinolja 20W. Fetta lätt ledarskruven och växlingsdreven.

Vad göra vid vibrationer eller skakningar?

Minska matningen och kontrollera skärhastigheten. Se till att verktyget är väl slipat och ordentligt fastspänt. Kontrollera spelet i spindellagren och justera vid behov (Fig.32).

Hur byter man remmarna?

Skruva loss de två fästskruvarna och ta bort skyddslocket (B, Fig.15). Lossa spänningsskivan, ta bort den gamla remmen och installera den nya enligt varvtalstabellen (Fig.16).

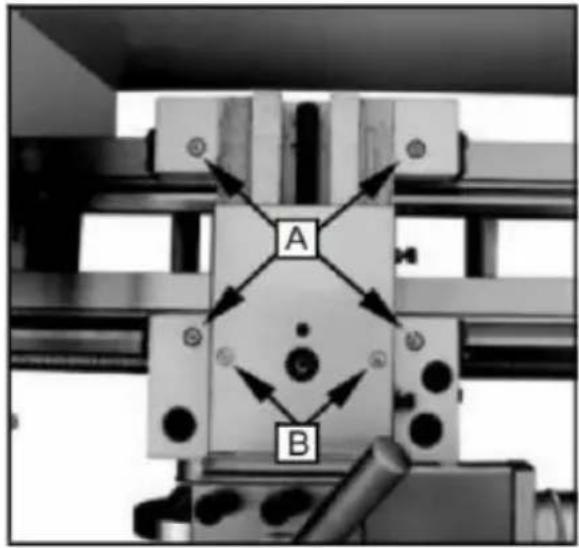

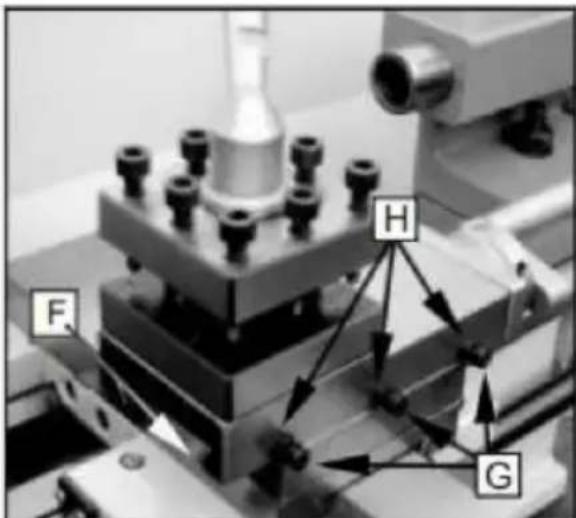

Hur justerar man slädspelet?

För tvärsläden: lossa låsmuttrarna (E, Fig.33) och dra åt justerskruvarna (D, Fig.33) tills spelet är borta men rörelsen fortfarande fri. Dra åt låsmuttrarna. Gör samma för den övre släden (Fig.34).

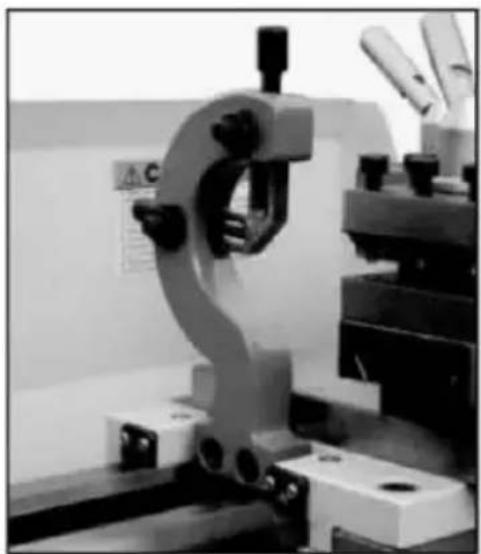

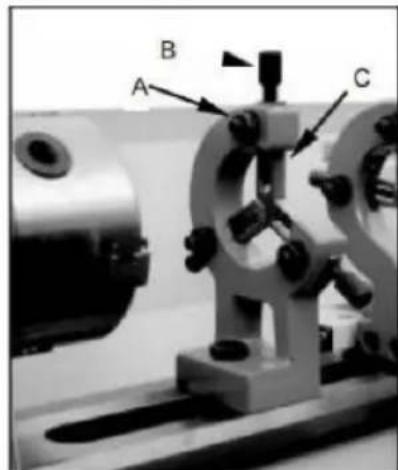

Hur använder man fast stöd?

Lossa de tre sexkantsmuttrarna (A, Fig.31) och den räfflade skruven (B, Fig.31). Öppna fingrarna (C, Fig.31) för att placera arbetsstycket. Dra åt fingrarna mot arbetsstycket utan att överdra, dra sedan åt de tre muttrarna. Smörj kontaktpunkterna.

Vilken spänning krävs?

Svarven WM210V-L fungerar på 110 V ~ 60 Hz eller 220-240 V ~ 50 Hz, enfas, 750 W. Bekräfta den lokala spänningen före anslutning.

Var hittar jag reservdelar eller teknisk support?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Reservdelar finns via Vevors webbplats.

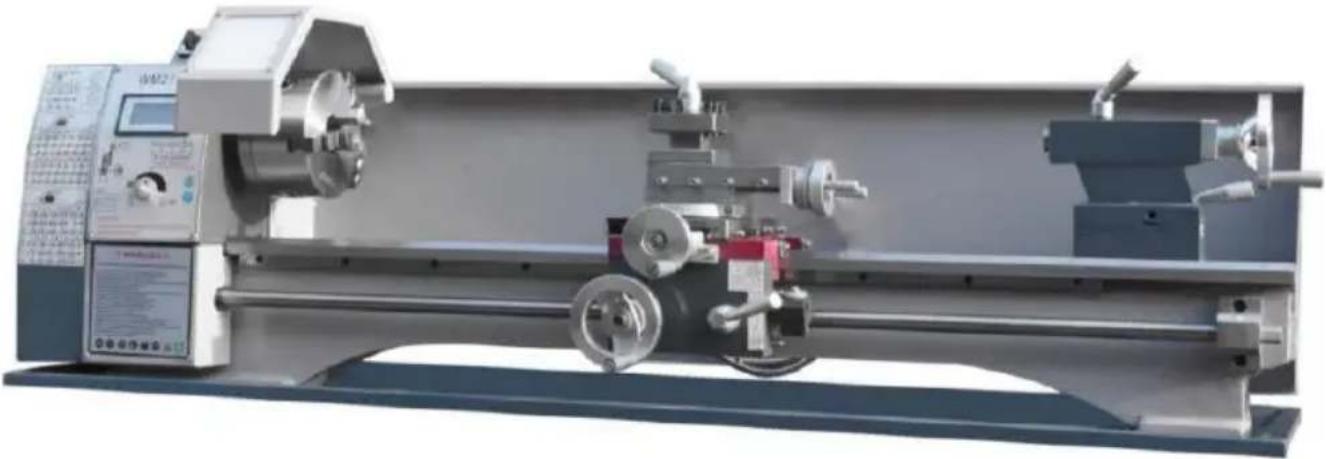

BRUKSANVISNING WM210V-L Vevor

Teknisk support och E-garanticertifikat: www.vevor.com/support

SVARV INSTRUKTIONSMANUAL

MODELL: WM210V-L

Vi fortsätter att vara engagerade i att förse dig med konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av när du köper vissa verktyg hos oss jämfört med de stora märkena, och det täcker inte nödvändigtvis alla kategorier som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du

faktiskt sparar hälften jämfört med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SVARV

MODELL: WM210V-L

Har du produktfrågor? Behöver du teknisk support? Vänligen kontakta oss kostnadsfritt:

Teknisk support och E-garantibevis: www.vevor.se/support

Detta är originalinstruktionen. Läs alla instruktioner noggrant före drift. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara föremål för den produkt du mottagit. Vänligen förlåt oss att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar på vår produkt.

MATERIAL SOM KRÄVER UPPMÄRKSAMHET

Informationen i denna handbok är avsedd som en guide till driften av dessa maskiner och utgör inte en del av något kontrakt. Informationen den innehåller har erhållits från maskintillverkaren och

från andra källor. Vi strävar efter att säkerställa noggrannheten i denna information.

och försök att verifiera varje objekt och varje data, men vi kan inte garantera fullständig noggrannhet av informationen, vilket innebär att utrustningsförsörjningen kan skilja sig i detalj från beskrivningen i instruktionerna. Dessutom,

Utvecklingen av maskinen kan innebära att utrustning som levereras kan skilja sig i detalj från beskrivningarna häri. Vi samarbetar därför med användaren för att försäkra honom om att utrustningen eller processen som beskrivs är lämplig för avsett ändamål.

KVALITETSSÄKRING

Vi ska göra allt för att säkerställa kvaliteten på våra produkter, och vi lovar konsumenterna att vi kommer att garantera våra produkter, förutom för maskinskador som orsakats genom felaktig användning av kunder, och olyckor till följd därav, eller normalt slitage och skada orsakad av bristande underhåll.

För att uppfylla garantiåtagandet, produkten eller delen med kvalitetsproblem, snälla återvända till oss för verifiering, porto förbetalt. Gods tillbaka borde åtföljas av en anteckning om datum för köp och skriftlig förklaring av produktens kvalitet. Efter vår besiktning och bekräftelse ska vi reparera eller byta ut produkterna, eller återbetala betalningen; Om vi misslyckas med att tillhandahålla reparation eller utbyte i rätt tid, ska vi bära kostnaderna för reparationen eller utbytet av produkterna; Om

PUNKTER SOM KRÄVER UPPMÄRKSAMHET

Skada som inte beror på produktens kvalitet, utan på användarens olämpliga drift eller andra skäl, ska kostnaden bäras av kunden.

Vårt företag reserverar rätten att göra ändringar i denna specifikation och produktspecifikationer. Vi kommer att göra kontinuerliga ansträngningar för att förbättra

kvaliteten på våra produkter.

ALLA rättigheter reserverade. Reproduktion eller kopiering är inte tillåtet utan tillstånd.

SÄKERHETSVARNING

symbol	symbol Beskrivning
	varning - Till minska risk för skada, användare måste läsa instructions manual noggrant .
	Denna symbol, placerad framför en säkerhet kommentar, indikerar slag avförsiktighetsåtgärd, varning eller fara. Jag ignorerar denna varning kan leda till en olycka. För att minska risk för skada, brand, elle elstöt, snällafölj alltid rekommendation visas nedan.
	Fara!Risk för personlig skada eller miljöskada! Risk av elektriska chock! Risk för personlig skada av el chock!
	Aväxelström
	Akta dig för clamping
	varning- Var noga med att bära e ar skydd när använder detta
	varning- Var noga med att bära ögon beskyddare när använder d produkt.

	Do inte lägg dina händer in i skyddsvakt när maskin arbetar
	Ingen inmatning automatiskt mach inery i drift Auktoriserad bara personal
	Do inte fylla olja under drift
	Do inte vända under reparera
	Ingen trötthetsoperation
	Operationen är inga telefonsamtal
	Förfogande information:Detta produkt är föremål för tillhandahållande av europeiska Direkti 2012/ 19/ EG . De symbol visande a hjul bin korsade genom indikerar att produkt kräver separat vägra hämtning i de Europeiska union. Detta gäller för e produkt och allt tillbehör märkt med denna symbol. produkter märkta som sådan maj inte vara kasseras med vanligt hushållsavfall, men måste tas till a samling punkt för att återvinna el och elektroniska enheter

VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna maskin. Underlåtenhet att följa alla instruktioner som listas nedan kan leda till elektrisk chock, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

1. Maskinen bör också användas av erfaren personal. Om du inte är bekant med driftprocessen för svarv, använd den inte under några omständigheter. Läs instruktionerna innan du använder den.

maskinverktyg i alla fall. använd instruktionerna innan fungerar.

1. Innan du startar maskinen ska säkerhetslocket sitta rätt placerat.
2. Innan du startar maskinen, kontrollera att verktyg, skiftnyckel och chucknyckel är borttagna.
3. Förhindra att maskinen startar oavsiktligt. Stäng av motorströmmen innan du klämmer fast arbetsstycket eller för in det.
4. Tvinga inte klippningen. Skär enligt inställd skärhastighet, skärdjup och matningshastighet.
5. Använd rätt verktyg. Använd rätt verktyg eller arbetsstycke för bearbetning.
6. Håll verktyget skarpt och rent för att säkerställa normal och säker drift. Smörj och byt tillbehör regelbundet.
7. Innan du justerar eller reparerar maskinen, koppla bort strömförsörjningen.
8. Kontrollera maskinens säkerhetsprestanda innan start. Kontrollera prestanda för alla rörliga delar. Alla delar måste vara korrekt installerade. Skadade delar måste repareras omedelbart.
9. När maskinen är igång ska operatören inte lämna den.
10. Håll arbetsplatsen ren, en smutsig arbetsmiljö är lätt att leda till olyckor.
11. Använd inte maskinen i farlig miljö.

Arbeta inte på fuktiga platser. Säkerställ att elektriska komponenter är skyddade från fukt. Håll god belysning.

1. Barn är förbjudna att komma in på arbetsplatsen, och icke-operativ personal bör hålla ett säkert avstånd från arbetsområdet.
2. För att hålla barnen borta från arbetsområdet. Dörren bör vara låst när jag lämnar verkstaden.
3. Klä dig lämpligt. Bär inte lösa kläder, handskar, slipsar, ringar, armband, smycken etc. För säkerhets skull, bär halkfria skor. Om du har långt hår, snör ihop det.
4. Använd skyddande glasögon när du arbetar.
5. Var uppmärksam på var du står och behåll din balans hela tiden.
6. Placera inte dina händer nära rörliga delar av maskinen.
7. Utför inte några inställningsoperationer medan maskinen är igång.
8. Läs och förstå alla varningsskyltar som är uppsatta på maskinen.
9. Den här handboken är endast avsedd att bekanta kunderna med maskinens funktioner och är inte en utbildningsmanual.
10. Följ dessa varningar, annars kan allvarlig skada uppstå.
11. Maskinen kan producera skadliga kemikalier under arbete, såsom damm, sågning, slipning och borrning. För att minska skador från dessa kemikalier, arbeta på en välventilerad plats och använd säkerhetsutrustning, såsom partikelmasker.

TEKNISKA PARAMETRAR

Typ antal	WM 210V-L
kapacitet
svänga över Säng	210 mm
svänga över korsa sida	110 mm
Avständ Mellan centrerar	735 mm
Bredd av Säng	100 mm
Headstock
Gå igenom spindle	38 mm
Avsmalning i spindle Näsa	MT 3
Antal spindelhastigheter	Variabel
Omfång av spindelhastigheter	50-2500 RPM
Matning och Träning
Antal mått Thr eds	14
Utbud av Metrisk Trådar	0,3~3 mm
Antal av 1 område Trådar	10
Räckvidd av 1 område Trådar	10~44T.PI
Räckvidd för längdgradl Foder	0,1~0,20 mm
sammansatt och transport
Också Typ av inlägg	4
Maximalt antal föreningar	55 mm
Maximalt kors sidan Tr avel	75 mm
Max vagn Resa	736 mm
svansstock
Tail stock spindle Travel	60 mm
Avsmalning i Tail lager spindle	MT 2
Diverse
Main Motor	110V~60 Hz /220-240V~50 Hz , Ph /750W,
Längd, bredd och Höjd	1200×340×360 ( mm )
Produktens vikt	NW:79 kg ; GW: 90 kg
Paketstorlek	1230*460*450 mm

Den allmänna informationen i denna specifikation är inte bindande.

Standardtillbehör

Tillbehör i verktygslådan (fig. 1)

1 Dödpunkt MT5, 1 Dödpunkt MT2, 3 Alltför Posta rycka, 1 oljepistol, 1 korsskruvmejsel, 1 platt skruvmejsel, 1 trekäftschuck, 5 sexkantiga hylsnycklar, 3 dubbeländade skiftnycklar, 8 remskivor (30T, 33T, 35T, 50T, 52T, 40T, 60T, 66T)

Särskild tillbehör (tillbehör som kräver ytterligare betalning)

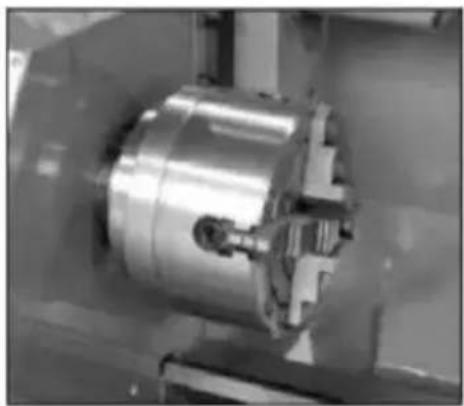

Fyra käkchuck och tillbaka platta (anslutningsplatta)

Hälstöd

Mittram

Bakre skiva

Osammanhängande skiva Jag vilar också skydd täcka Blyskruvskydd täcka Jag vänder också Borrchuck och anslutningsstång

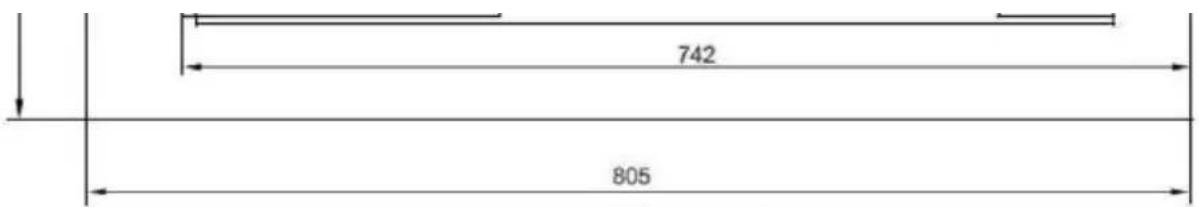

1. Avsluta med att ta bort trälådan från området runt huset
2. Kontrollera alla tillbehör till maskinens verktyg enligt förpackningslistan.
3. Lös upp det från fraktlådans botten.
4. Välj en plats som är torr, har bra belysning och har tillräckligt med utrymme för att kunna serva svarven på alla fyra sidor
5. Med adekvat lyftutrustning, lyft långsamt svarven från fraktlådans botten. Lyft inte i spindeln. Se till att den är balanserad innan du flyttar den till en stadig bänk eller stativ.
6. För att undvika att vrida sängen, måste svarvens placering vara väl avvägd och stabil. Bulta fast den i stativet (om det används). Om du använder en bänk, bulta fast för bästa prestanda.
7. Rengör alla rostskyddade ytor med ett milt kommersiellt lösningsmedel som fotogen eller dieselbränsle. Använd inte thinner, bensin eller lacknafta. Dessa kommer att skada målade ytor. Täck alla rengjorda ytor med en lätt film av 20W maskinolja.
8. Ta bort kåpan för ändväxeln. Rengör alla komponenter i ändväxelmonteringen och belägg alla växlar med tungt, icke-stänkande fett.

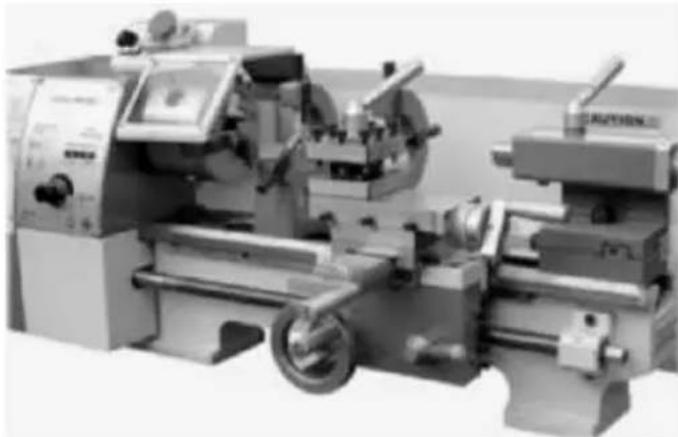

Sängen är gjord av högkvalitativt järn. Med en kombination av hög kvalitet och starka korsrevben produceras en säng med låg vibration och styvhet. Den

integrerar headstocken och drivenheten för att fästa vagnen och huvudskruven. De två precisionsslipade V-formerna i sidled, förstärkta genom värmebehandling och slipning, är den exakta guiden för vagnen och svansstocken. Huvudmotorn är monterad på baksidan av sängen.

Headstocken är gjuten av högkvalitativt gjutjärn med låg vibration och är bultad till sängen med fyra skruvar. Headstocken rymmer huvudspindeln med två precisionskoniska rullager och drivenheten.

Huvudspindeln överför vridmomentet under svarvningsprocessen. Den rymmer också arbetsstyckena och spännanordningarna (t.ex. 3-käftschuck).

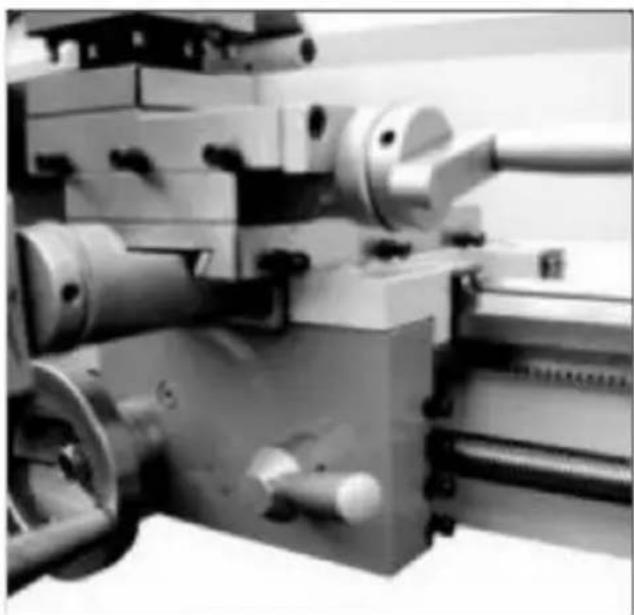

Vagnen är gjord av högkvalitativt gjutjärn. Sidodelarna är släta och passar V-formerna på sängen utan glapp. De nedre gliddelarna är lätta och enkla att justera. Tvärsliden är monterad på vagnen och glider på en duvstjärtformad styrning i tvärriktningen, som kan justeras med gibbarna.

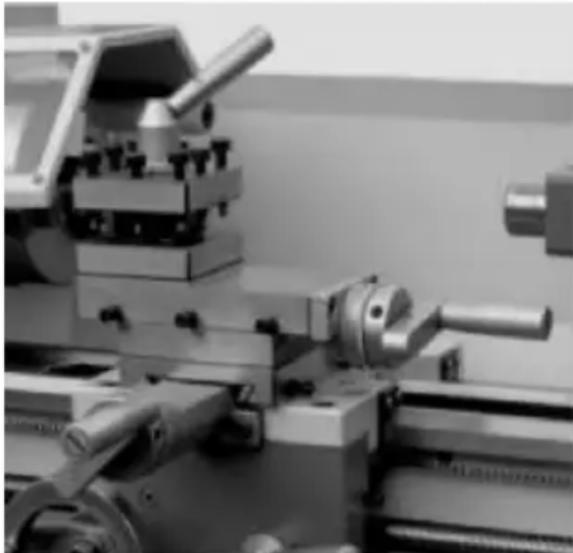

Flytta tvärsliden med dess bekvämt placerade handhjul. Det finns en graderad krage på handhjulet.

En fyra lägen för verktygshållaren är monterad på den övre sidan och tillåter också att vara

justerad. Lossa det mittersta klämmans handtag för att rotera in något av de fyra verktygen.

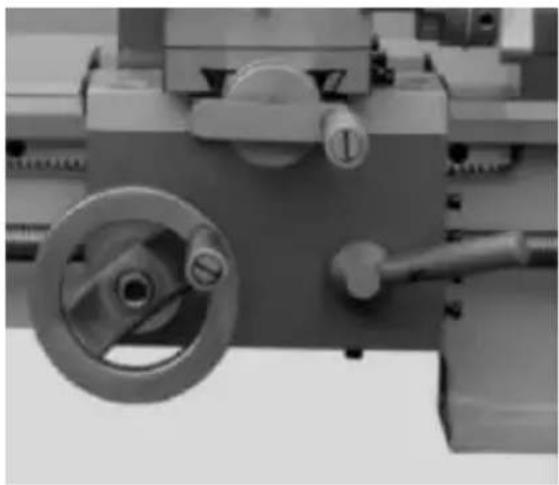

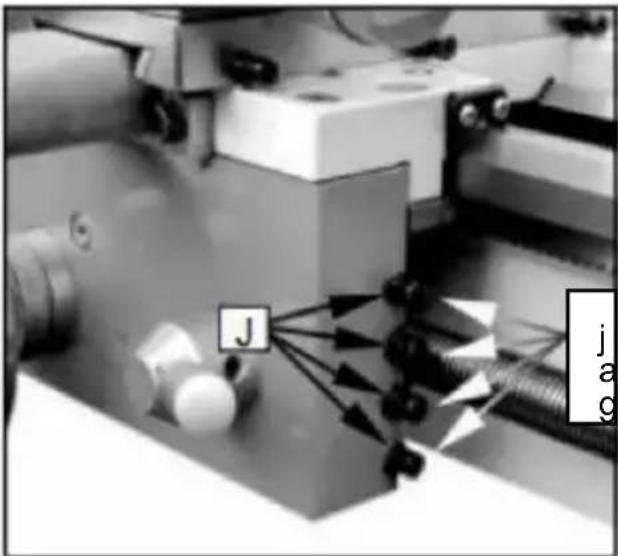

Förklädet är monterat på sängen. Det innehåller halvmutter med en spak för att aktivera den automatiska matningen. Halvmuttergibbar kan justeras från utsidan.

Ett ställ, monterat på sängen, och en kuggstång som manövreras av handhjulet på vagnen tillåter snabb förflyttning av förklädet.

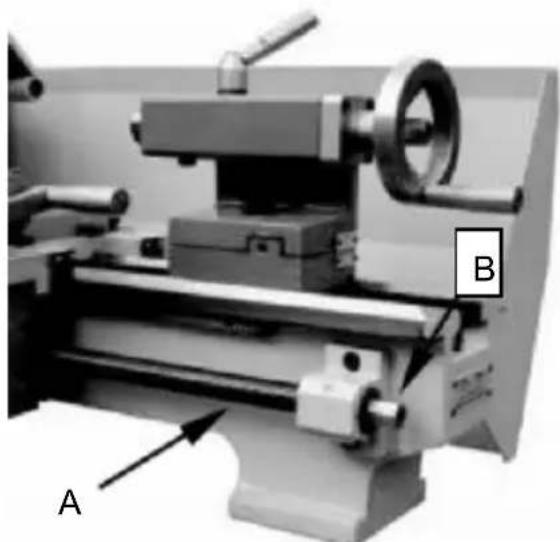

Huvudskruven (A, Fig. 7) är monterad på framsidan av maskinsängen, är ansluten till växellådan till vänster för automatisk matning och stöds i båda ändarna. Sexkantsmuttern (B, Fig. 7) på höger ände är utformad för att ta upp glapp i huvudskruven.

Svansstocken glider på en V-formad styrning och kan låsas i valfri position. Svansstockens lager har en kraftig spindel med en Morse konisk hylsa och en graderad skala. Spindeln kan klämmas i valfri position med en

klämmspak. Spindeln flyttas med ett handhjul i änden av svansstocken.

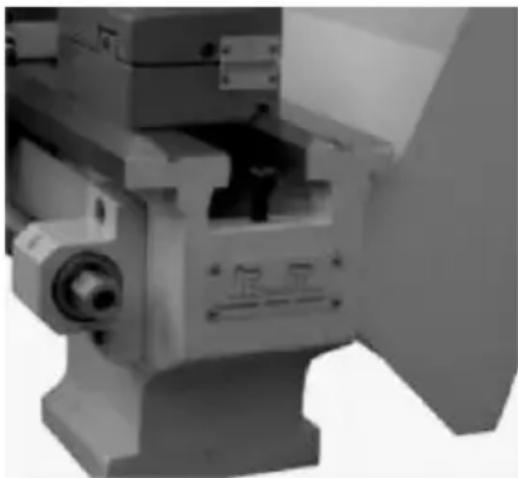

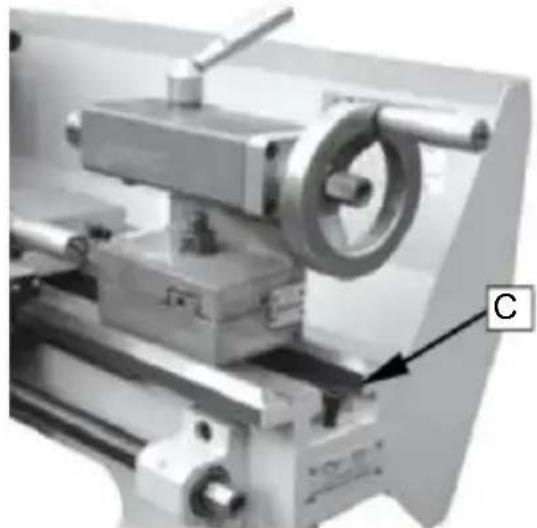

Montera fästskruven (C, Fig. 8) i änden av svarven för att förhindra att svansstocken faller av sängen.

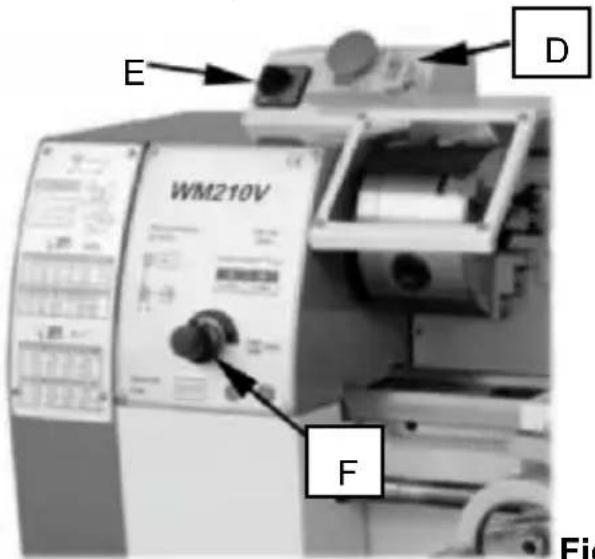

Manöverutrustning

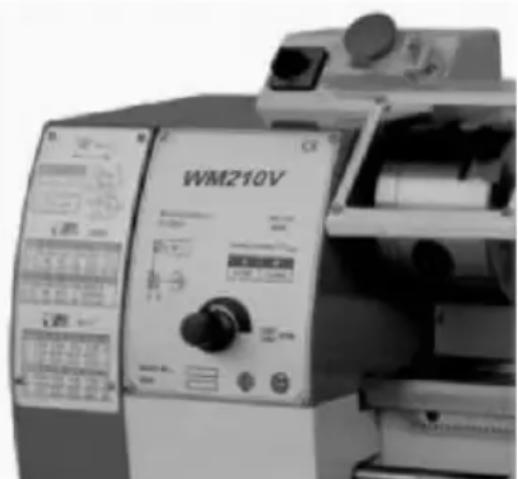

1. Nödsituation Knapp: ON/OFF-brytare (D, Fig. 9)

Maskinen slås på och av med ON/OFF-knappen. Tryck ned för att aktivera alla maskinens funktioner. För att starta om, lyft på locket och tryck på knappen.

2. Väljare för rotationsriktning (E, Fig. 9)

Efter att maskinen har slagits på, vrid omkopplaren till "F"-läge för moturs spindelrotation (framåt). Vrid strömbrytaren till "R"

läge för medurs spindelrotation (omvänd). "O"-läget är AV och spindeln förblir stillastående.

3. Variabel hastighetsreglage (F, Fig. 9)

Vrid omkopplaren medurs för att öka spindelhastigheten. Vrid omkopplaren moturs för att minska spindelhastigheten. Möjligt hastighetsområde beror på remmens position.

Fig. 9

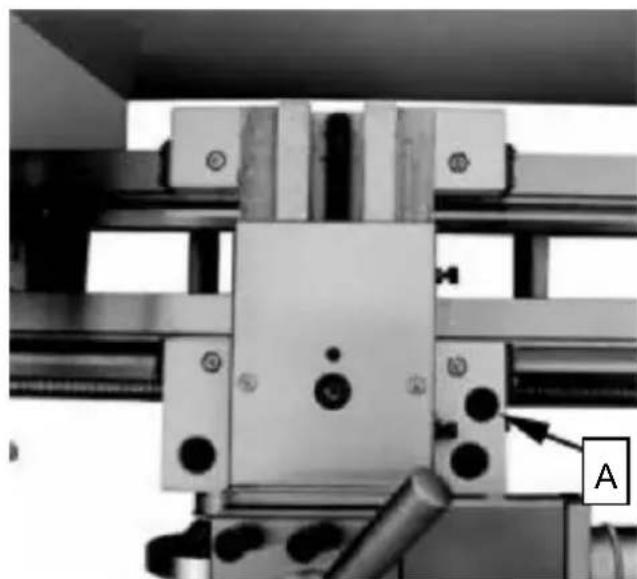

4. Låsning av vagnen

Vrid låsskruven (A, Fig. 10) medurs och dra åt för att låsa. Vrid moturs och släpp för att låsa upp.

Varning: Vagnens låsskruv måste vara ordentligt åtdragen innan du använder automatiska matningar, annars kan skada på svarven uppstå.

Vrid handratten medurs för att flytta vagnen mot bakstycket (höger). Vrid handratten moturs för att flytta vagnen mot huvudspindeln (vänster).

6. Spak för tvärmatning (C, Fig. 11)

Vridning medurs flyttar tvärsliden mot baksidan av maskinen.

7. Spak för halvautomatisk matning (D, Fig. 11)

Flytta ner spaken för att koppla in. Flytta spaken framåt för att koppla ur.

8. Förening Vila Korsa Spak (E, Fig. 11)

Rotera medurs eller moturs för att flytta eller placera.

9. Verktyg posta fastspänning Spak (F, Fig. 11)

Vrid moturs för att lossa och medurs för att dra åt. Vrid på spaken också när spaken är olåst.

Fig. 11

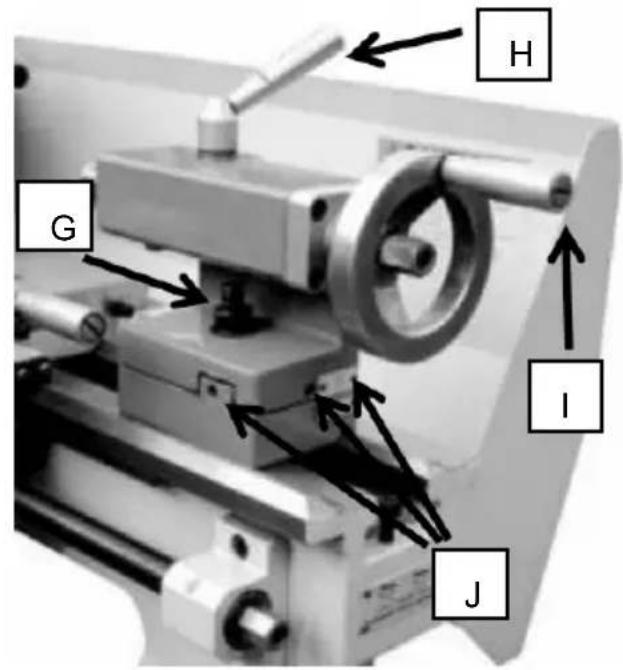

1. Svansstock fastspänningsskruv (G, Fig. 12)

Vrid sexkantsmuttern medurs för att låsa och moturs för att låsa upp.

1. Svansstock Gåspenna fastspänningsspak (H, Fig. 12)

Vrid axeln medurs för att låsa spindeln och moturs för att låsa upp den.

1. Svansstock Quill Traverse Handhjul (I, Fig. 12)

Vrid medurs för att flytta fjäderpennan. Rotera moturs för att dra in quillen.

1. Svansstock off-set justering (J, Fig. 12)

Tre ställskruvar placerade på svansens lagerbas används för att förskjuta svansens lager för att skära koner. Lossa låsskruven på bakstycket. Lossa en sidoställskruv medan du drar åt den andra tills beloppet offset är

indikerad på skalan. Dra åt låsskruven.

Fig. 1

DRIFT

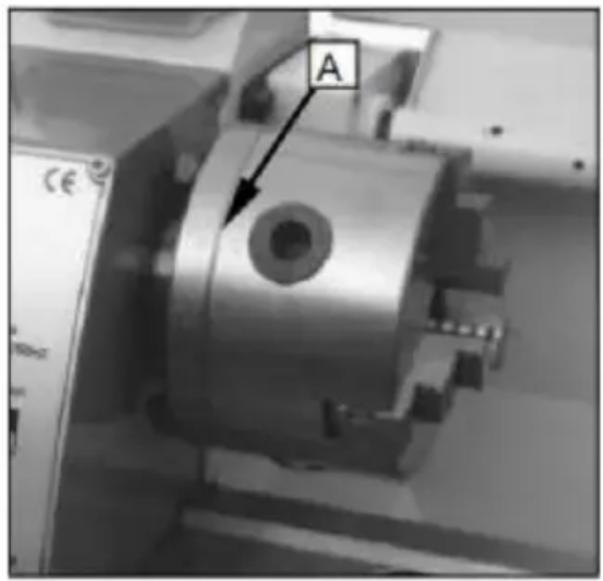

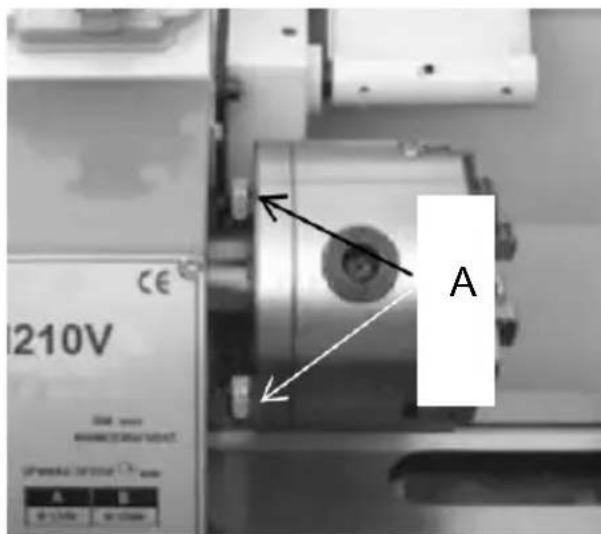

Byte av chuck

Huvudspindelns hållarfixtur är cylindrisk. Lossa tre uppsättningar skruvar och muttrar (A, Fig. 13 endast två visas) och ta bort chuckflänsen och chucken. Placera den nya chucken och fäst den med samma uppsättning skruvar och muttrar.

Fig. 1:

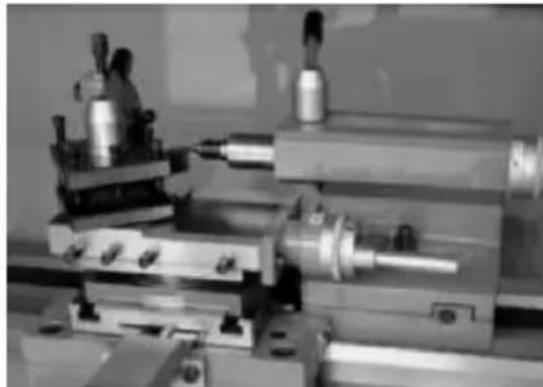

VERKTYGSINSTÄLLNING

Kläm fast svarvverktyget i verktygshållaren.

Det måste klämmas fast ordentligt. Vid svarvning har verktyget en tendens att böjas under skärkraften som genereras under spånbildningen. För bästa resultat bör verktygets överhäng hållas till ett minimum på 3/8 tum eller mindre.

Skärvinkeln är korrekt när skäreggen är i linje med arbetsstyckets axelcentrum. Rätt verktygshöjd kan uppnås genom att jämföra verktygspunkten med spetsen på mittpunkten i tailstocken. Vid behov, använd distansbrickor av stål under verktyget för att få erforderlig höjd. (Fig. 14)

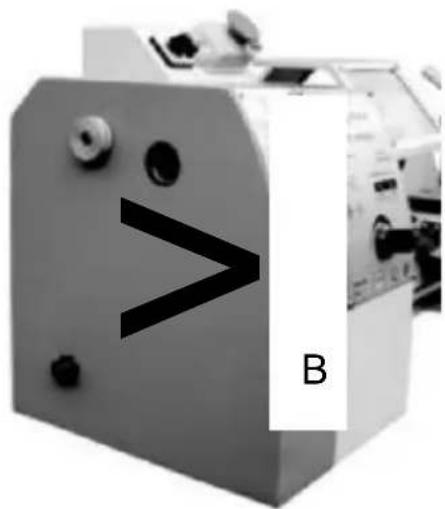

1. Skruva loss de två fästskruvarna (B, Fig. 15) och ta bort skyddskåpan.
2. Justera kilremmen (C, Fig. 16) till motsvarande position.
3. Dra åt spänningsremskivan och fäst muttern igen.

SPINDELVARVTAL varv/min

A	B
50.1250	100.2500

Förklädesrörelse, tvärrörelse och toppslidens handhjul kan manövreras för longitudinell eller tvärmatning. (Fig. 17)

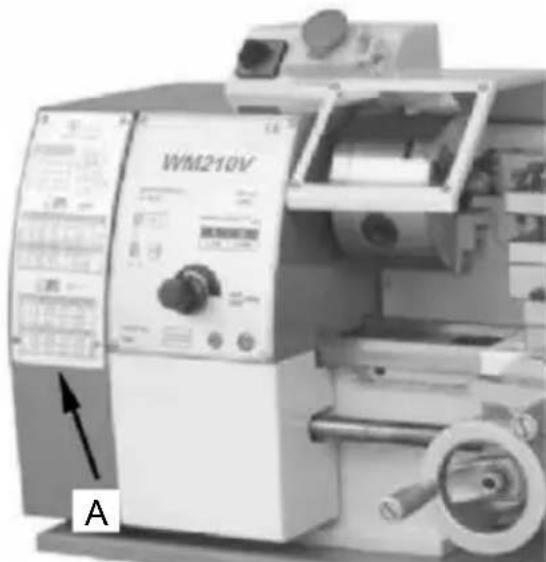

Längdsvarvning med automatisk matning

Använd tabellen (A, Fig. 18) på plåten för val av matningshastighet eller gängstigning. Justera växeln om det krävs, om matning eller gängstigning inte kan erhållas med installerad växelsats.

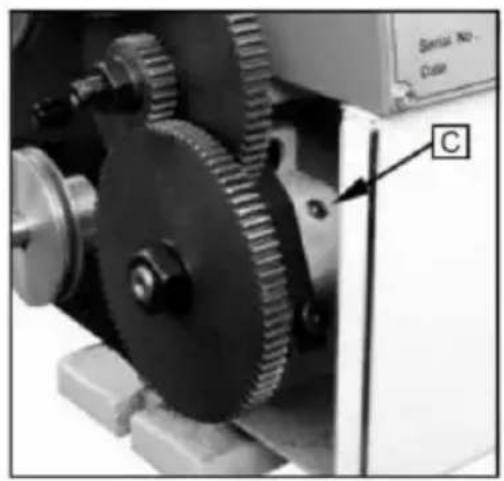

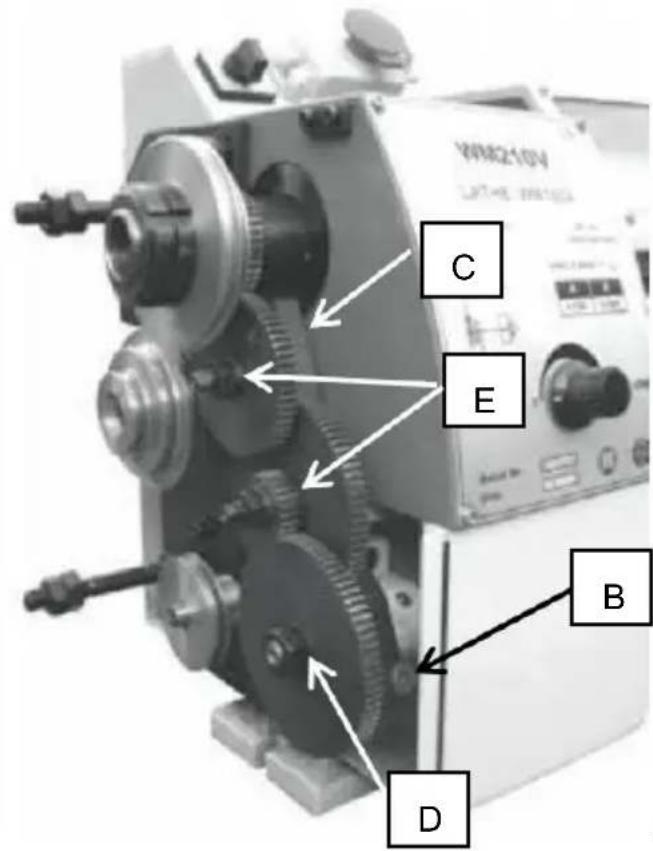

Ändra kugghjul – ersättning

1. Koppla bort maskinen från strömkällan.
2. Skruva loss de två fästskruvarna och ta bort skyddskåpan.
3. Lossa låsskruven (B, Fig. 19) på kvadranten.
4. Sväng kvadranten (C, Fig. 19) till rätt läge.
5. Skruva loss muttern (D, Fig. 19) från huvudskruven eller muttrar (E, Fig. 19) från kvadranten för att ta bort eller ändra växlar framifrån.
6. Montera växelkopplingarna enligt gäng- och matningstabellen (Fig. 20) och skruva fast kugghjulen på kvadranten igen.
7. Sväng kvadranten åt vänster tills kugghjulen har engagerat.
8. Justera växelns glapp genom att sätta in ett normalt papper som justerings- eller avståndshjälp mellan kugghjulen.
9. Immobilisera kvadranten med låsskruven.
10. Montera skyddskåpan på huvudet och återanslut maskinen till strömförsörjningen.

Fig. 19

Stigningsplatta (Fig. 20)

TRÄDNING OCH MATNINGSBORD – Fig. 20

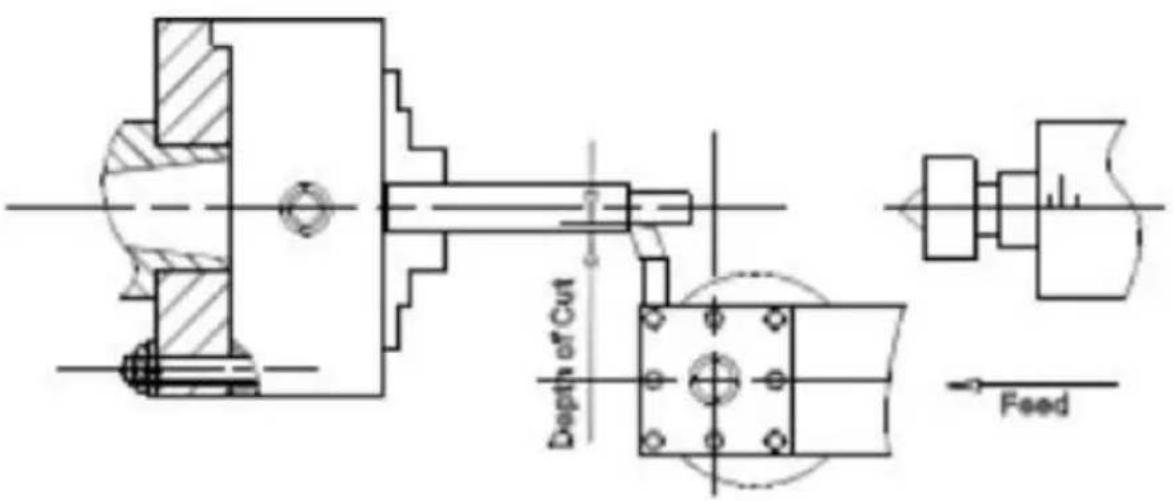

Cylindrisk svarvning (bild 21)

Vid raksvarvning matas verktyget parallellt med rotationsaxeln för arbetsstycket. Matningen kan vara antingen manuell genom att vrida på handratten på sadeln eller den övre sliden, eller genom att aktivera automatisk matning. Tvärmatningen för skärdjupet uppnås med hjälp av tvärsliden.

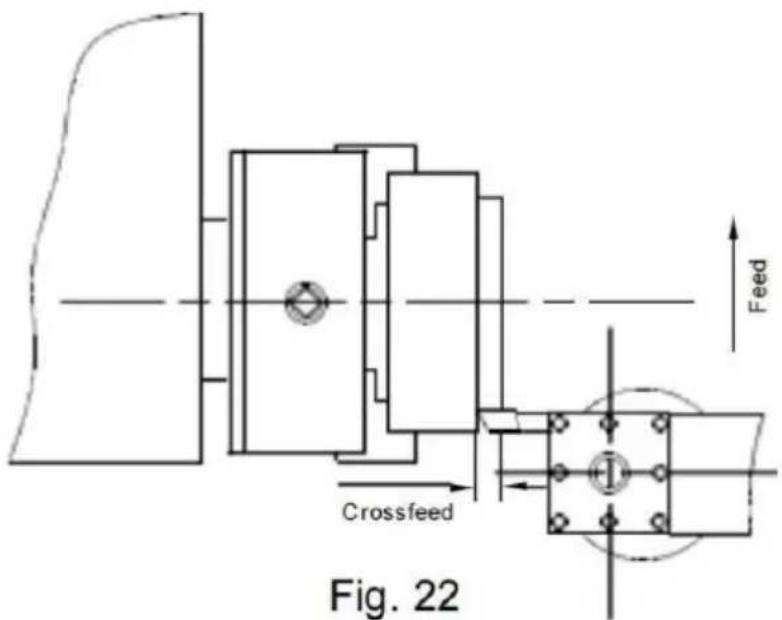

Sticksvarvning (bild 22)

Vid sticksvarvning matas verktyget vinkelrätt mot arbetsstyckets rotationsaxel. Matningen görs manuellt med tvärslidens handhjul. Tvärmatningen för skärdjupet görs med den övre sliden eller sadeln.

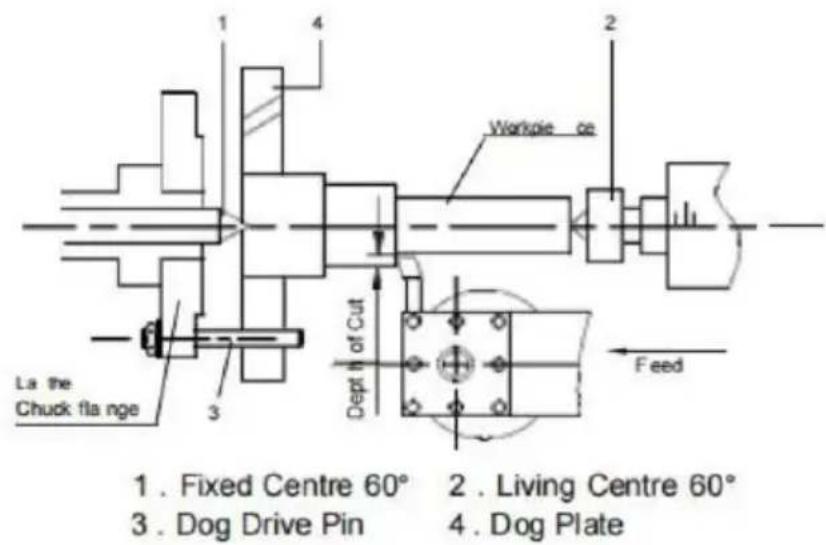

Svarvning mellan centra (bild 23)

För att svarva mellan centra är det nödvändigt att ta bort chucken från spindeln. Montera en MT 3-centrum i spindelnosen och en MT 2 i ändstocken. Montera arbetsstycket, som är försett med en körhake, mellan centren. Körhaken drivs av en medbringare eller en planbricka.

Obs: Använd alltid en liten mängd fett på ändstockens centrum för att förhindra att centrumspetsen slits för mycket.

Bild 23

Avsmalnande svarvning med ändstockens förskjutning

Justera avvikelsen mellan ändstockens hylscentrum och spindelcentrum för att utföra konvridningen. Vinkeln beror på arbetsstyckets längd.

För att kompensera för avsmalningen, lossa låsskruven (A, bild 24). Skruva loss justerskruven (B, bild 24) på ändstockens högra sida. Lossa den främre justerskruven (C, bild 24) och dra åt den bakre justerskruven (D, bild 24) med samma belopp tills önskad avsmalning har uppnåtts. Den önskade tvärjusteringen kan avläsas på skalan (E, bild 24). Dra först åt justerskruven (B, bild 24) igen och sedan de två (främre och bakre) justerskruvarna för att låsa ändstocken i position. Dra åt låsskruven (A, bild 24) på ändstocken igen. Arbetsstycket måste hållas mellan centren och drivas av en planbricka och en körhake.

Efter avsmalnande svarvning ska ändstocken återföras till sitt ursprungliga läge enligt nollpositionen på skalan på ändstocken. (E, bild 24)

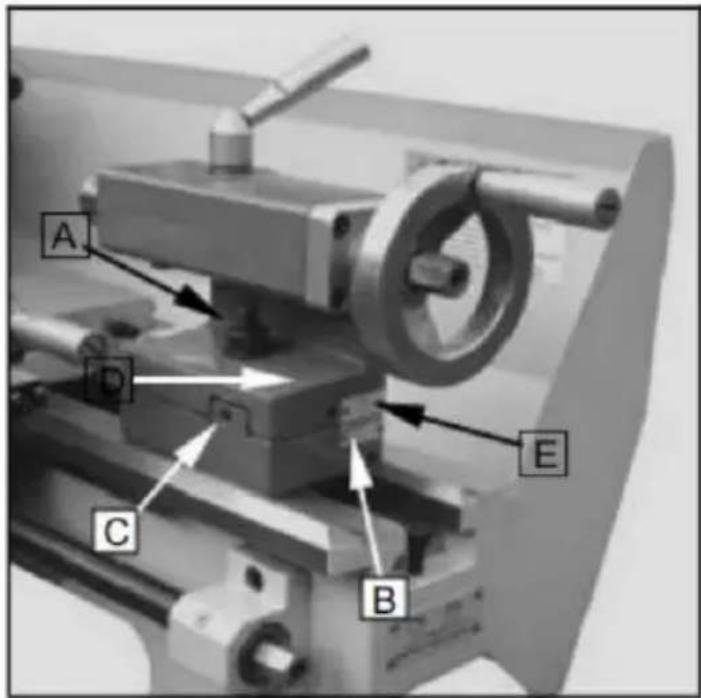

Bild 24

Gängskärning

Ställ in maskinen på önskad stigning (enligt gängdiagrammet, bild 20). Starta maskinen och lägg i halvmutter. När verktyget når delen skär det den första gängan. När slutet av snittet nås, stoppa maskinen genom att vrida på motorn och

Dra samtidigt tillbaka verktyget ur delen så att det frigör gängan. Lossa inte den halva muttern. Vänd motorriktningen för att tillåta skärningen att gå tillbaka till startpunkten. Upprepa dessa steg tills du har fått det önskade resultatet.

ANMÄRKNINGAR

Exempel: gänga

- Arbetsstyckets diameter måste ha vänts sig till diametern av önskad gänga.

- Arbetsstycket kräver en fas i början av gängan och

en underskärning vid gängans slut.

• Hastigheten måste vara så låg som möjligt. De ändrade växlarna måste ha installerats enligt nödvändig stigning.
• Gängskäraren måste också vara exakt i provformen som gängan, måste vara absolut rektangulär och klämd så att den sammanfaller exakt med den vridande axeln.
• Gängan produceras i olika skärande steg så att skäret också måste stängas ur gängan helt (med tvärsliden) på slutet av varje skärningssteg.
• Dra tillbaka med den Dvs skruvmutter engagerad genom att invertera omkopplaren.

Stoppa maskinen och mata gängskäraren i lågt skärdjup med hjälp av tvärsidan. Före varje passage, placera toppsidan

ungefär 0,2 till 0,3 mm till vänster och höger omväxlande för att klippa av gängan. På det här sättet klipps bara gängskärningen på en flank med varje passage. Fortsätt att klippa av gängan tills nästan hela djupet av läsningen har nåtts.

Fig. 25

Tre käft universal svarvchuck

Använd denna universella chuck för att klämma runda, triangulära, fyrkantiga, sexkantiga, åttakantiga och tolvhörniga arbetsstycken. (Bild 26)

Obs: nya svarvar har mycket tät passform på käftarna. Detta är nödvändigt för att säkerställa noggrann klämning och lång livslängd. Vid upprepad öppning och stängning justerar käftarna automatiskt och deras funktion blir progressivt smidigare.

Notera:

För original 3-käftchuck som var monterad på fabriken har chucken monterats på bästa sätt för att garantera hållnoggrannhet. Två "0"-märken (A) i Fig. 26 visas på chucken och chuckflänsen.

Fig. 26

Det finns två typer av käftar: inre och externa käftar. Var noga med att numret på käftarna matchar numret inuti chuckens räffla. Blanda inte ihop dem. När du monterar dem, montera dem i stigande ordning, 3, 2, 1, 0. När du ska ta bort dem, var noga med att ta ut dem i fallande ordning 3, 2, 1, 0 en efter en. När du är klar med proceduren vrider du käftarna till minsta diameter och kontrollerar att de tre käftarna är väl anpassade.

ta ut dem i fallande ordning 3, 1, 0 en efter en. När du är klar med proceduren vrider du på käftar till minsta st diameter och kontrollera det de tre käftarna är väl anpassade.

Fyra käkar 1oberoende Svarv Chuck

Denna speciella chuck har fyra oberoende justerbara chuckkäftar. De tillåter hållning av asymmetriska delar och möjliggör exakt inställning av cylindriska bitar. (Fig. 27)

Använd borrchucken för att hålla centreringsborrar och vridborrar i slutet (B) (Bild 28)

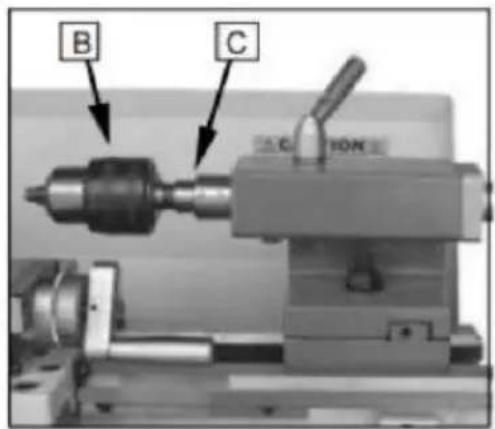

Morse Taper Arbor (valfritt)

En dorn är nödvändig för montering av borrchucken i tailstocken. Den har en No. 1 Morse avsmalning. (c) Fig. 28

Fig. 28

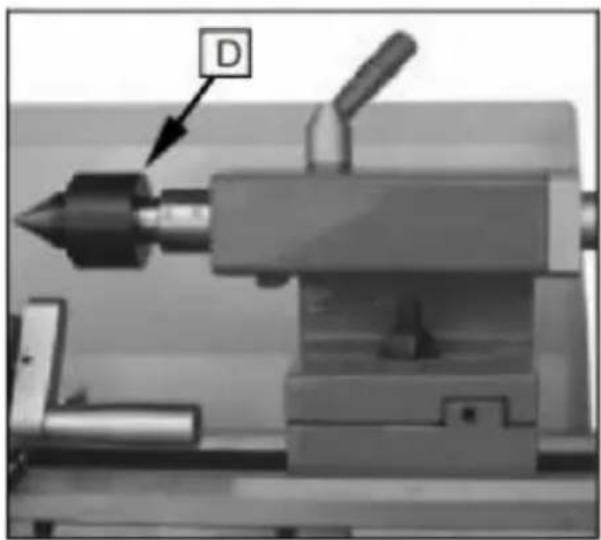

Den mittersta centrum är monterad i kullager. Dess användning är högst rekommenderad för svarvning i hög hastighet av 6. RPM. (Fig.

Det stadiga stödet fungerar som ett stöd för axlar på den fria tailstockänden. För många operationer kan det slutliga lagret inte användas eftersom det hindrar svarvverktyg eller borrverktyg, och måste därför tas bort från maskinen.

maskin. De

stadig vila, som fungerar som ett ändstöd, säkerställer en problemfri drift. Stödstödet är monterat på ett säkert sätt och är säkrat från nedan med en låsplatta. Fettet kräver kontinuerlig

smörjning vid kontaktpunkterna för att förhindra för tidigt slitage. (Bild

Fig. 30

miljö de stadig Vila

1. Lossa tre hexagonmuttrar. (A, Fig. 31)
2. Lossa den räfflade skruven (B, Fig. 36) och öppna glidfingrarna (C, Fig. 31) tills det fasta stödet kan flyttas med fingret runt arbetsstycket. Säkra det fasta stödet i position.

3. Dra åt de räfflade skruvarna så att fingrarna sitter åt men inte arbetsstycket. Dra åt tre muttrar (A, Fig. 31). Smörj glidpunkterna med maskinolja.

1. När, efter förlängd drift, käken visar slitage, kan fingertopparna lämnas in eller ommålas.

Följande vila

Följande vila är monterad på sadeln och följer rörelsen av svängningen också. Det finns bara två stödblock nödvändiga. Platsen för det tredje stödblocket tas av vändningen också. Den efterföljande vilan används för svarvning av långa, tunnare arbetsstycken. Den förhindrar att arbetsstycket fixeras under tryck från svarvningen. (Fig. 31) Ställ in stödblocken tätt mot arbetsstycket men inte överstramt. Smörj stödblocken under drift för att förhindra för tidigt slitage.

Efter en tidsperiod kan några av de rörliga komponenterna behöva justeras.

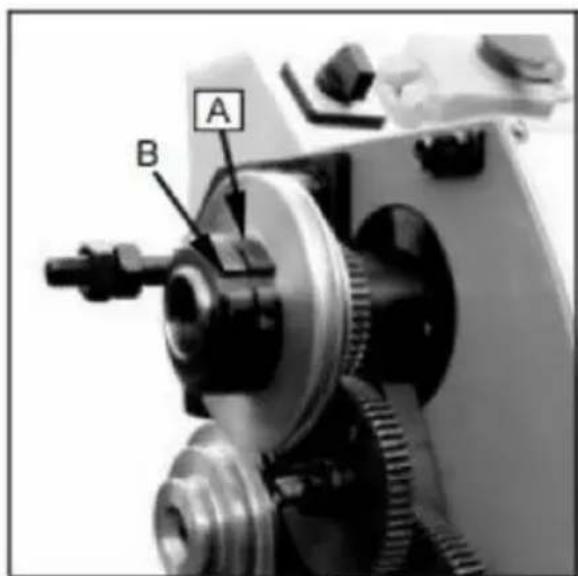

Huvudspindelns kullager

Huvudspindellagren är justerade på fabriken. Om spelet blir uppenbart efter omfattande användning, kan lagren justeras.

Fäst muttern (A, Fig. 32) på baksidan av spindeln, lossa den yttre muttern med urtag (B, Fig. 32). Justera den skruvade muttern (A, Fig. 32) tills spelet tas upp. Spindeln ska fortfarande rotera fritt. Fästa den slitsade muttern (A, Fig. 32) igen och dra åt den yttre slitsade muttern (B, Fig.

Varning: överdriven åtdragning eller förbelastning kommer att skada lagren

Fig. 32

Korssidan är försedd med en gib-list (c, Fig. 33) och kan justeras med skruvar (D, Fig. 33) försedda med låsmuttrar (E, Fig. 33). Lossa låsmuttrarna och dra åt ställskruvarna tills glidrörelsen är fri utan glapp. Dra åt låsmuttrarna för att behålla justeringen.

Den övre sidan är försedd med en gib-list (F, Fig. 34) och kan justeras med skruvar (G, Fig. 34) försedda med låsmuttrar (H, Fig. 34). Lossa på låsmuttrarna och dra åt ställskruvarna tills glidrörelsen är fri utan glapp. Dra åt låsmuttrarna för att behålla justeringen.

Fig. 34

Justering av halvmutterstyrning

Halvmuttrarnas ingrepp kan justeras med skruvar (I, Fig. 35) monterade med låsmuttrar (J, Fig. 35). Lossa muttrarna på höger sida av förklädet och justera kontrollskruvarna tills båda halvmuttrarna rör sig fritt utan glapp. Dra åt muttrarna.

Smörj alla sidor lätt före all användning. Smörj växellådan och huvudskruven lätt med fett.

1. Transport

Smörj fyra oljeportar (A, Fig. 36) med 20W maskinolja en gång per dag.

2. Korsslid

Smörj två oljeportar (B, Fig. 36) med 20W maskinolja en gång per dag.

Smörj den vänstra oljeporten (C, Fig. 37) och den högra oljeporten (D, Fig. 37) med 20W maskinolja en gång dagligen.

Anslutning av svarven och allt annat elektriskt arbete får endast utföras av en auktoriserad elektriker!

Underlåtenhet att följa detta kan orsaka allvarliga skador på personer och skador på maskiner och egendom!

WM210V-svarven är klassad till 750W, 1-fas, 220V endast. Bekräfta att strömförsörjningen på platsen har samma märkning som svarven.

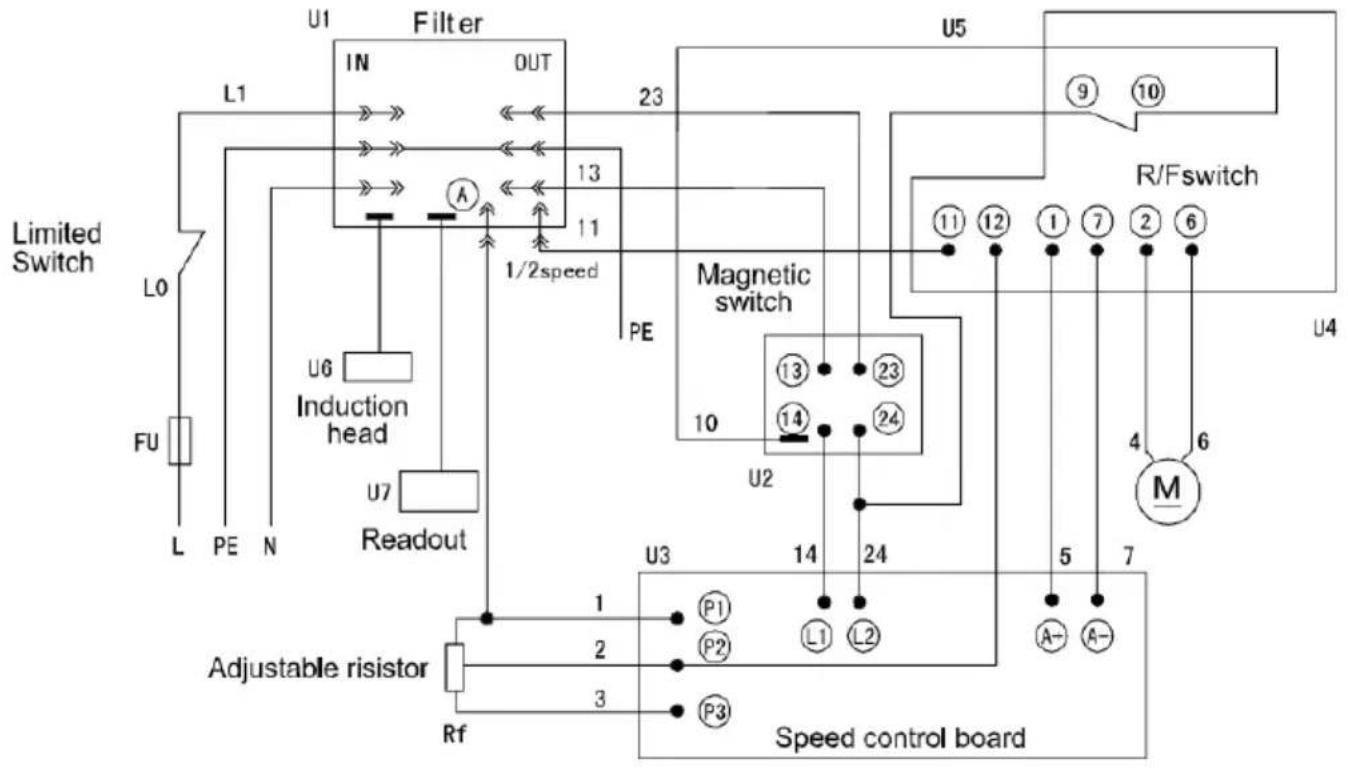

Kopplingsschema (Fig. 39) för anslutning av svarven till elnätet. Se till att svarven är ordentligt jordad.

Följande är kopplingsschemat för svarven: (Fig. 39)

Fig. 39

UNDERHÅLL

Underhåll maskinen även under drift för att garantera noggrannhet och förlänga maskinens livslängd.

1. För att behålla maskinens precision och funktionalitet är det viktigt att behandla den med omsorg. Håll den ren, smörj den och underhåll den regelbundet. Endast genom god vård kan du vara säker på att maskinens arbetskvalitet förblir konstant.

ANMÄRKNINGAR: Koppla bort maskinen från elnätet när du utför städning, underhåll eller reparationsarbete!

Olja, fett och rengöringsmedel är föroreningar och får inte kastas i avloppet eller i vanligt avfall. Kassera dessa medel i enlighet med gällande lagkrav på miljön. Rengöringstrasor impregnerade med olja, fett och rengöringsmedel är lättantändliga.

Samla rengöringstrasor eller stålull i en lämplig sluten behållare och kassera dem på ett miljösäkert sätt - lägg dem inte i vanligt avfall.

1. Smörj alla rörliga delar lätt före varje användning. Växlar och huvudskruven måste också vara lätt smorda med fett.
2. Under drift ska spån som faller på glidytan städas bort i tid. Inspektion bör göras ofta för att förhindra att spån hamnar mellan sadeln och sängguiden. Aska ska städas vid viss tid.

ANMÄRKNINGAR: Ta inte bort spån med bara händer. Det finns risk för skärsår på grund av skarpa kanter. Använd aldrig brandfarliga lösningsmedel eller rengöringsmedel som genererar skadliga ångor!

Skydda elektriska komponenter, som t.ex. motorer, strömbrytare, kopplingslådor etc., mot fukt vid rengöring.

1. Efter operationen varje dag. Jag äter alla marker och städar andra delar av maskinen, verktyg och applikationer, och oljar maskinen för att förhindra rost.
2. För att bibehålla bearbetningsnoggrannheten, ta hand om centrum. Maskinens yta används för chucken och styrvägen, och undvik mekaniska skador och slitage på grund av felaktig guide.
3. Om skada hittas, ska underhåll utföras omedelbart.

ANMÄRKNINGAR: Reparationsarbete får endast genomföras av kvalificerad personal med motsvarande mekaniska och elektriska kunskaper.

FELSÖKNING

problem	möjlig orsak	Eliminering
yta av arbete bit för grovt	Verktyg trubbig	Återvässa verktyg
	Verktyg fjädrar	klämverktyg med mindre hänga öv
	Foder för hög	Minska foder
	Radie på de verktyg tips också små	Öka radie
arbetsstycke blir konad	centrerar är inte inriktad (svansst har offset)	Justera svansstock till centrum
	Den övre rutschkanan är inte väl i (klipper me de bästa glida)	Rikta upp toppen glid bra
Svarv prata	Foder för hög	Minska foder
	slak i huvudsak lager	Justera de huvud lager
centrum springer varm	arbete bit har utökas	Lossa tail stock center
Verktyg har a kort Liv	skärande hastighet för hög	Minska skärande hastighet
	korsa foder för hög	Lägre korsa foder (efterbehandling ersättning skall inte överstiga 0,5 m m)
	Otilräcklig kyl-	Mer kylvätska
Flank bära för hög	spel vinkel för små	Öka släppningsvinkel
	Verktygsspets inte justeras till centrum hög	rätta höjd justering av verktyg
skärande kant bryter av	kil vinkel också små (värme uppbyggnad)	Öka kilen vinkel
	Slipning spricka förfallen till fel k	sval enhetligt
	Överdriven slacka in de spindella	Justera de slak i de spin lager
	Arrangemang (vibrationer)	Arrangemang
skära trådär fel	Verktyg är klämd felaktigt	Justera till centrum
skära tråd är	Har börjat slipa på fel sätt	Slipa vinkel korrekt
fel	fel tonhöjd	Justera de rätt tonhöjd
	fel diameter	Vänd verket bit till de rätt diameter
spindeln gör det inte aktivera	Nödstopp växla aktiveras	låsa upp nödsituation stoppbrytare

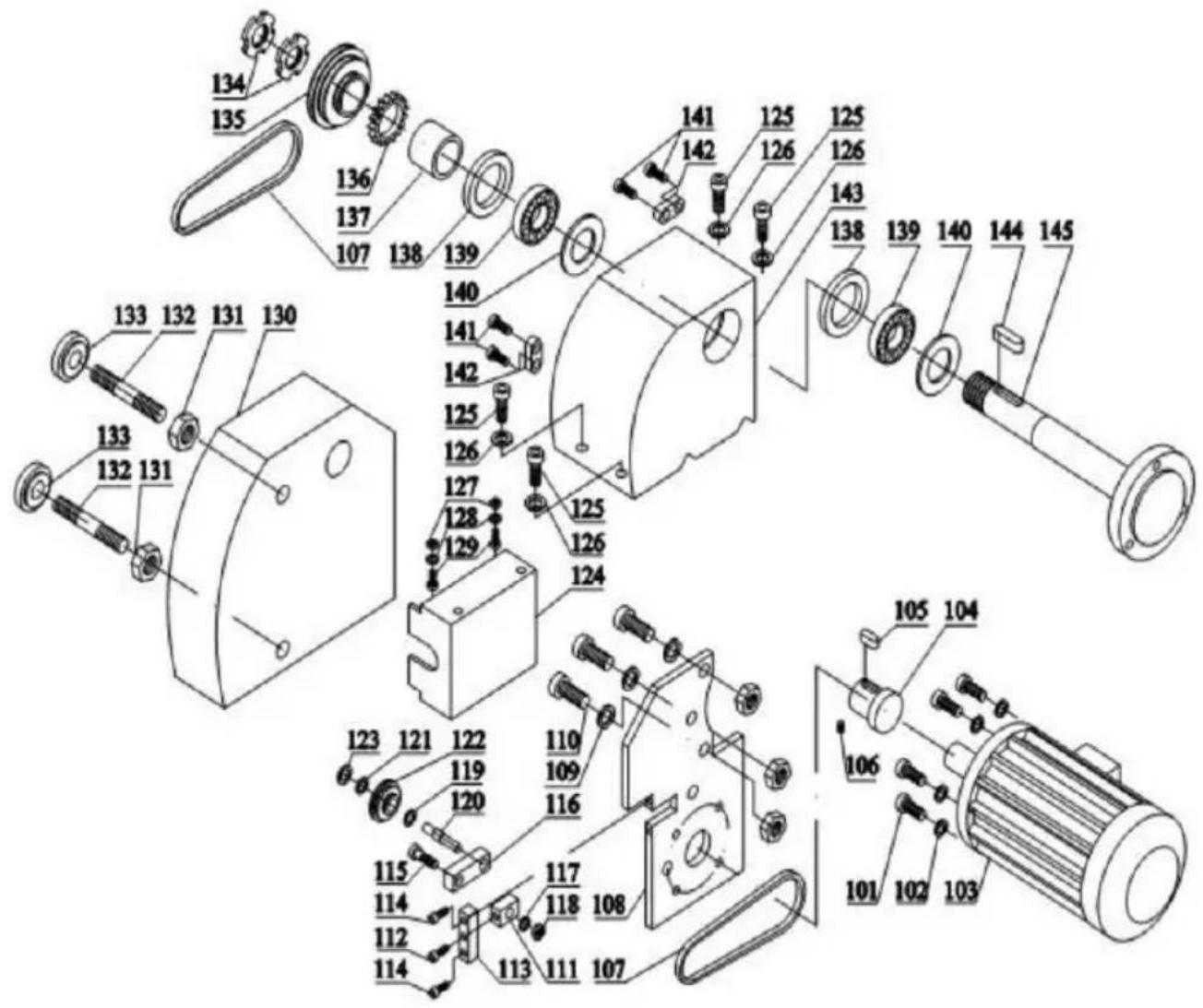

Montering av huvudstock

delar Inga.	Beskrivning	specifikation	Antal		delar Inga.	Beskrivning	specifikation	Antal
101	skruva	M5X25	4		123	fjädra Ringa	Φ 22XI	jag
102	tvättmaskin		4		124	täcka		jag
103	Dc Motor	83ZY005A	jag		125	skruva	M8X25	4
104	Motor Puller		jag		126	tvättmaskin	8	4
105	nyckel	A4X4X20	jag		127	Mutter	M8	2
106	skruva	M6X8	jag		128	tvättmaskin	8	2
107	Belt	Gates-5M- 360	2		129	skruva	M8	2
108	Konsol Plate		jag		130	Belt täcka		jag
109	tvättmaskin	8	3		131	Mutter	MI0	2
110	skruva	M8X20	3		132	Bolt	MI0X80	2
111	Block		jag		133	Mutter	MI0	2
112	skruva	M6X30	jag		134	Mutter	M27XI	2
113	Block		jag		135	spindle Puller		jag
114	skruva	M6X20	jag		136	Redskap	40T	jag
115	Bolt		jag		137	separator		jag
116	Block		jag		138	Packning		jag
117	tvättmaskin		jag		139	Lager	30206	jag
118	Mutter		jag		140	Fettskydd		jag
119	fjädra Ringa	Φ 8X0,8	jag		141	skruva	M4XI0	2
120	Bolt		jag		142	Block		jag
121	Lager		jag		143	Headstock		jag
122	Remskiva		jag		144	nyckel	A3X3XI5	jag

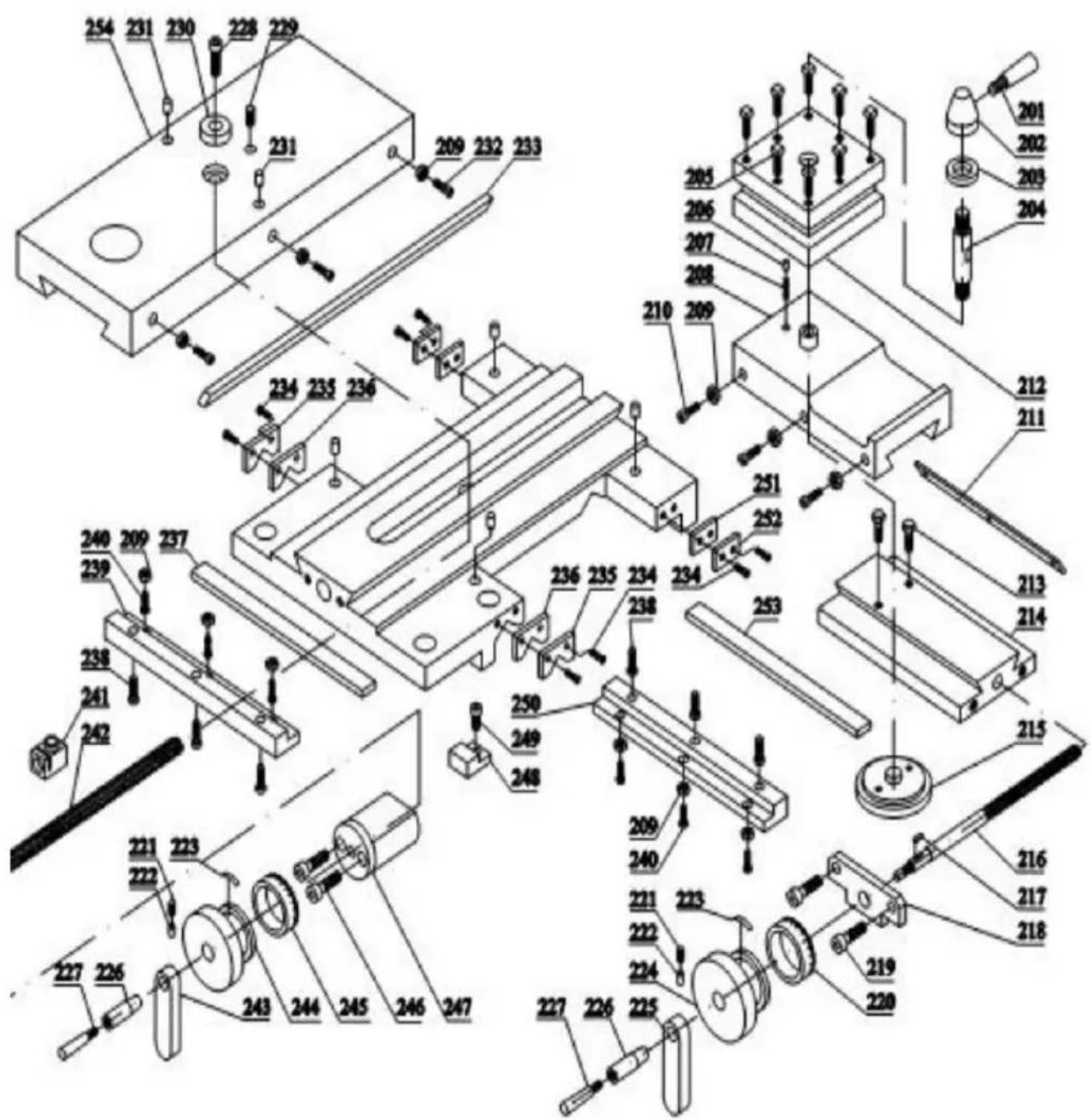

Bästa glid, korsande glid, vagnmontering

Teknisk support och E-garantibevis
