MX-S450 - Metallsvarv Vevor - Gratis bruksanvisning och manual

Produkttyp	Metall svarv
Märke	Vevor
Modell	MX-S450
Matningsspänning	AC 230 V, 50 Hz / AC 110 V, 60 Hz
Motoreffekt	1,25 kW
Spindeltyp	Borstlös likström (DC), direktdrift
Spindelhastighet	0-2500 rpm
Utgående vridmoment	4,5 Nm vid 850 rpm
Chuckstorlek	125 mm
Spindelborrning	3,8 mm
Slaglängd för stödback	50 mm / MT2 kon
Avstånd mellan spetsar	450 mm
Sväng diameter över bädd	220 mm
Ledarskruv	Tr16 mm × 2,0 mm
Gängområde	0,5-3 mm (metrisk) / 6-40 TPI (imperial)
Nettovikt / Bruttovikt	61,1 kg / 76,1 kg
Förpackningsmått	1005 × 525 × 555 mm
Huvudfunktioner	Svarvning, gängning, borrning, kapning, brotschning, automatiskt längdsvarvning
Underhåll och rengöring	Rengör efter varje användning; smörj rörliga delar med fett NLGI 2
Säkerhet	Nödstopp, obligatorisk jordning, rekommenderad personlig skyddsutrustning
Reservdelar och reparerbarhet	Kontakta Vevor via www.vevor.com/support för delar och service
Allmän information	Uppfyller WEEE-direktivet (2012/19/EU); teknisk support och garanti online

Vanliga frågor - MX-S450 Vevor

Vilken matningsspänning har svarven Vevor MX-S450?

Svarven MX-S450 fungerar med AC 230 V, 50 Hz eller AC 110 V, 60 Hz beroende på version. Kontrollera typskylten före anslutning.

Hur justerar man spindelhastigheten?

Spindelhastigheten är variabel från 0 till 2500 rpm. Använd potentiometern eller det digitala kontrollgränssnittet för att justera hastigheten. Ändra inte hastighet när maskinen är igång.

Vilken typ av chuck medföljer och hur byter man ut den?

Svarven är utrustad med en chuck på 125 mm med tre backar. För att byta, stäng av strömmen, ta bort de tre fästbultarna och lossa chucken. Installationen görs i omvänd ordning.

Hur utför man automatisk gängning?

Välj läget automatisk gängning i menyn. Konfigurera typ (metrisk/tum/icke standard), stigning eller antal gängor per tum, och längd. Tryck på Spara/Enter för att starta operationen.

Vad gör man vid felkod ER01 (överström)?

Koden ER01 indikerar överströmsskydd. Kontrollera motoranslutningarna och belastningen. Om problemet kvarstår, byt ut styrboxen. Kontakta Vevor support om det behövs.

Hur underhåller man svarven för att förlänga dess livslängd?

Rengör maskinen efter varje användning. Smörj rörliga delar med fett NLGI 2. Inspektera regelbundet bultar, skruvar och spakar för att upptäcka lossning. Håll skärverktygen vassa.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd alltid skyddsglasögon, hörselskydd och handskar. Bär inte löst sittande kläder. Se till att maskinen är jordad. Koppla bort den före justering eller underhåll.

Kan man bearbeta rostfria ståldelar med denna svarv?

Ja, svarven MX-S450 kan bearbeta rostfritt stål förutsatt att man använder lämpliga skärverktyg (hårdmetall) och minskar skärhastigheten för att undvika överhettning.

Hur justerar man stödbacken för konisk bearbetning?

Lossa muttern vid basen av stödbacken, flytta den i sidled för att skapa en förskjutning, dra sedan åt igen. Detta gör det möjligt att skapa koner eller fasningar. Se till att arbetsstycket är centrerat.

Var hittar man fullständig manual och reservdelar?

Fullständig manual finns gratis som PDF på notice-facile.com eller på Vevors webbplats. För reservdelar och teknisk support, besök www.vevor.com/support.

BRUKSANVISNING MX-S450 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

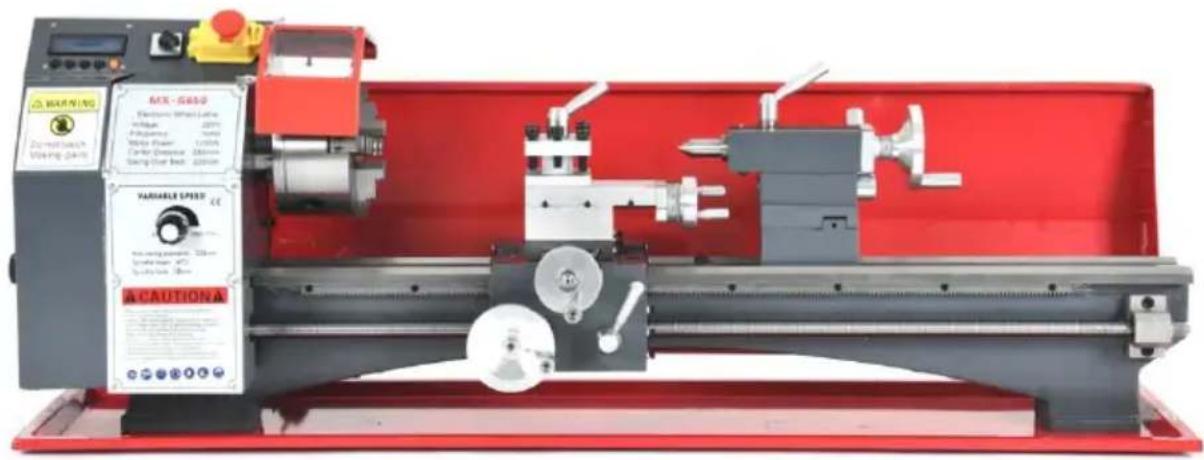

METALLSVARV ANVÄNDARMANUAL

MODELL: MX-S450/ MX-S1170

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg från oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det gäller alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

MODELL: MX-S450/MX-S1170

(Bilden är endast för referens, se det faktiska objektet)

Varning - För att minska risken för skada måste användaren instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta g produkten och alla tillbehör märkta med denna symbol. Produk märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

Säkerhetsinformation

⚠️Säkerhet på arbetsplatsen

• Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor.
• Tillåt INTE personer som inte är bekanta med denna produkt att använda den. Håll barn och åskådare borta när du använder denna produkt.
• Se till att denna maskin är förankrad på en stabil, jämn och rejäl yta innan du börjar använda den. Använd INTE denna enhet i närvaro av explosiva, brandfarliga eller frätande vätskor, gaser eller damm.

Elsäkerhet

● Anslut ENDAST denna maskin till stabila kompatibla strömkällor. - Kontrollera ALLTID att strömbrytaren är avstängd innan du ansluter den här enheten. - Använd inte den här enheten om strömbrytaren inte slår på eller av den stadigt. Reparera eller byt ut den skadade komponenten före ytterligare användning. - Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp när du använder denna enhet. - Utsätt inte de elektriska komponenterna för vatten, inklusive regn eller överdriven luftfuktighet.

överdriven luftfuktighet.

• Denna enhet MÅSTE vara elektriskt jordad för säker användning. Ta INTE bort jordningsstiftet, modifiera kontakten på något sätt, och använd INTE några adapterkontakter.
• Håll nätsladden borta från värme, olja, vassa kanter eller rörliga delar.

Personlig säkerhet

• ANVÄND INTE denna enhet när du är trött eller påverkad av droger, alkohol eller medicin.
• Bär alltid lämplig personlig skyddsutrustning, såsom en dammask, skyddsglasögon, halkfria skyddsskor och öronproppar när du använder denna maskin.
• ÖVERANSTRÄNG INTE. Håll alltid rätt fotfäste och balans.
• BÄR INTE smycken eller löst sittande kläder och bind tillbaka långt hår under operationen. Håll dina kläder, hår och handskar borta från rörliga delar.
• Ta bort eventuella justeringsnycklar eller nycklar innan du sätter på enheten.
• Personer med pacemaker bör rådfråga sin läkare innan de använder denna enhet. Elektromagnetiska fält i närheten av en pacemaker kan orsaka störningar och till och med fel.

Användning och skötsel av svarvar

• Växla INTE när maskinen är i drift.
• Tvinga INTE den här enheten. Rengör och smörj efter behov om delar börjar röra sig långsamt.
• Koppla bort nätsladdens kontakt från strömkällan innan du gör några justeringar, byter tillbehör eller förvarar enheten.
• Använd endast tillbehör som rekommenderas av tillverkaren för din modell.
• Lämna aldrig enheten utan uppsikt när den är ansluten till ett eluttag.
• Underhåll alla etiketter och namnskyltar på enheten. Om några lossnar eller blir oläsliga, byt ut dem före ytterligare användning.

Underhållssäkerhet

• Koppla alltid ur mini-kontakten och dra ur kontakten från eluttaget innan du utför någon inspektion, underhåll eller rengöring.
• Underhåll denna produkt. Kontrollera om delar är felinriktade eller fastnar, delar som går sönder eller andra tillstånd som kan påverka enhetens funktion. Om skada upptäcks, låt delen repareras eller bytas ut före ytterligare användning.
• Underhåll verktygen med omsorg. Håll skärverktyg vassa och rena.
• Service för denna enhet får endast utföras av kvalificerad reparationspersonal.
• Förvara denna enhet och dess komponenter utom räckhåll för barn och otränade personer.

Symbolguide

Följande symboler används på maskinens märkning eller i denna bruksanvisning.

Dessa föremål utgör en risk för allvarlig egendomsskada eller personskada. Dessa komponenter utgör en risk för elektriska stötar. Läs avsnittet Elsäkerhet ovan noggrant.

Läs hela denna bruksanvisning innan du använder maskinen. Kontakta kundtjänst om du har några frågor före användning.

Se alltid till att denna maskin är elektriskt jordad för att förhindra elektriska stötar. Koppla bort maskinen från strömkällan före service.

Bär alltid ögonskydd när du använder denna maskin.

Bär alltid hörselskydd när du använder denna maskin.

Bär alltid handskydd när du använder denna maskin. Se till att det sitter ordentligt och inte kan fångas av ett vridande arbetsstycke.

Bär alltid fotskydd när du använder denna maskin. Stövlar med ståltå och gummisulor rekommenderas starkt.

Bär alltid huvudskydd när du använder denna maskin. Använd en hjälm eller liknande huvudskydd för att skydda mot eventuellt flygande skräp.

Specifikationer

Direkt Drivspindel, Elektronisk hjulserie La parametrarna
Modell Antal	MX-S450
Spänning	AC 2 30 V, 50HZ / AC110V 60Hz
Spindeltypen	DC borstlös Direkt Drivspindel
De Motor Driva	1 .25 KW
Utgångsmoment	4,5NM / 850rpm
Hastighet	0-2500 rpm
Spindel genom Hål / Storlek	3 8 mm / MT 5
Chuck storlek	1 25 mm
Huvud Storlek	60*60 mm
Tailstock ärm Mått	50 mm / MT2
Brutto / Nettovikt	61,1 KG / 76,1 KG
Överföringsvägen	Elektronisk Hanging Whee I, Stepper Motor
Stegmotor Modell	86-8,5NM
Feed Way	Horisontell automatisk, vertikal Manuel
Sväng över Säng	2 2 0 mm
Utbud av trådar	0,5-3 mm / TPI 6 -4 0
Maskin Läge	Programmera Antal Justerbar, Gemen Brittiska systemet
Specifikationer för huvudskruv	Tr16mm*2,0
Stroke ( Centrum Avständ )	4 5 0 mm
Förpackningsstorlek	1005 * 525 * 5 55 mm

Specifikationer

Direkt Drivspindel, Elektronisk hjulserie La parametrarna
Modell Antal	MX-S1 170
Spänning	AC 2 30 V, 50HZ / AC110v,60Hz
Spindeltypen	DC borstlös Direkt Drivspindel
De Motor Driva	1.25 KW
Utgångsmoment	4,5NM / 850rpm
Hastighet	0-2500 rpm
Spindel genom Hål / Storlek	3 8 mm / MT 5
Chuck storlek	1 25 mm
Huvud Storlek	60*60 mm
Tailstock ärm Mått	50 mm / MT2
Brutto / Nettovikt	87,6 KG / 109,7 KG
Överföringsvägen	Elektronisk Hanging Whee I, Stepper Motor
Stegmotor Modell	86-8,5NM
Feed Way	Horisontell automatisk, vertikal Manue
Sväng över Säng	2 2 0 mm
Utbud av trådar	0,5-3 mm / TPI 4 -4 0
Maskin Läge	Programmera Antal Justerbar, Gemen Brittiska systemet
Specifikationer för huvudskruv	Tr16mm*2,0
Stroke ( Centrum Avständ )	10 00 mm
Förpackningsstorlek	14 9 0* 515 *5 5 5 mm

Driftinstruktioner

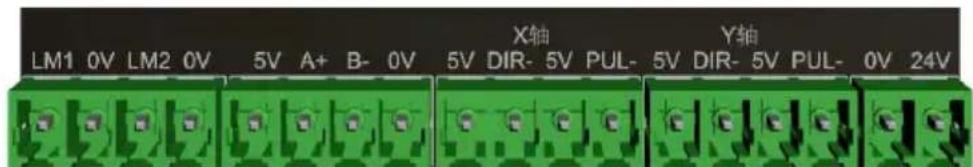

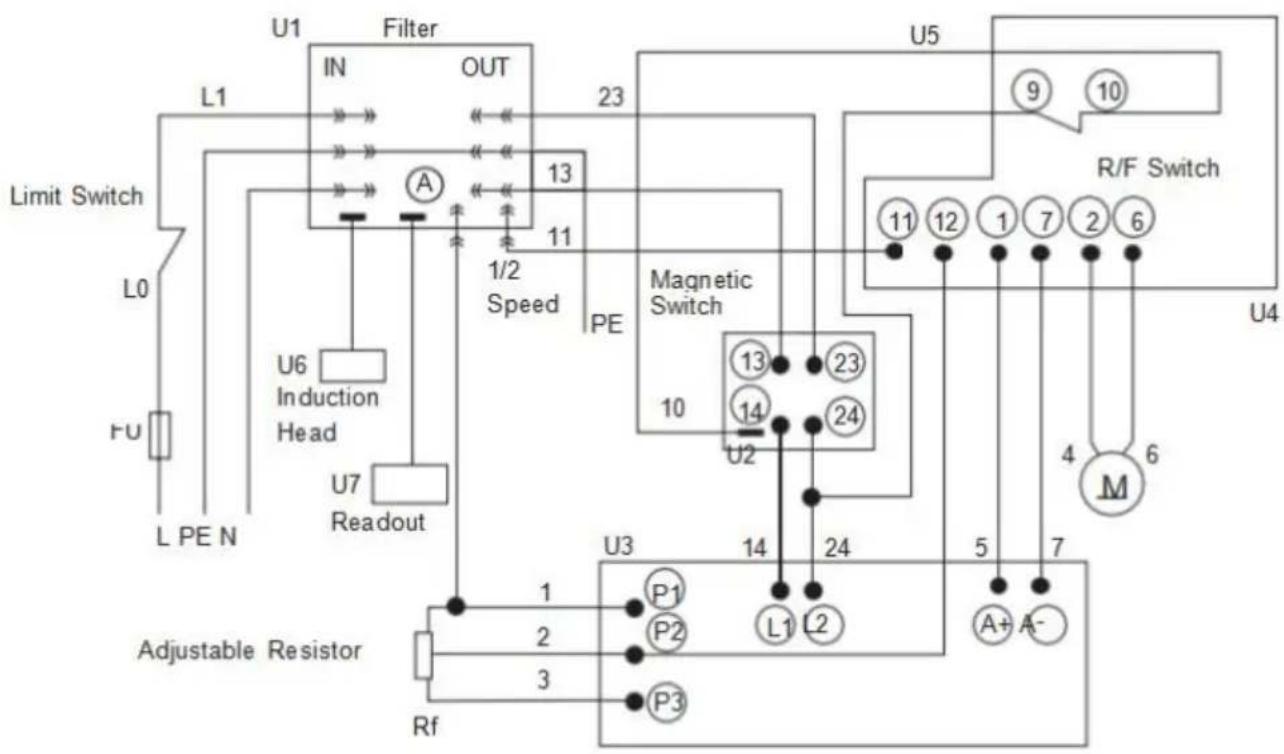

15. Gränssnittsdefinitioner

Limit-omkopplare

LM1, LM2: 2 gränslägesingångar.

0V: Gemensam plint för LM1 och LM2 switchsignaler.

Kodargränssnitt

5V: Strömförsörjningens positiva anslutning till pulsgivaren.

A+: Givarsignal A+.

B-: Kodarsignal B-.

0V: Negativ sida av kodarens strömförsörjning.

Stegmotordrivrutin (X-axel/Y-axel, endast enaxel X-axel)

5V: DIR+ för stegmotordrivare.

DIR-: DIR- för stegmotordrivaren.

5V: PUL+ för stegmotordrivare.

PUL-: PUL- för stegmotordrivaren.

Strömförsörjningsgränssnitt

0V: Negativ strömförsörjning.

24V: Positiv strömförsörjning.

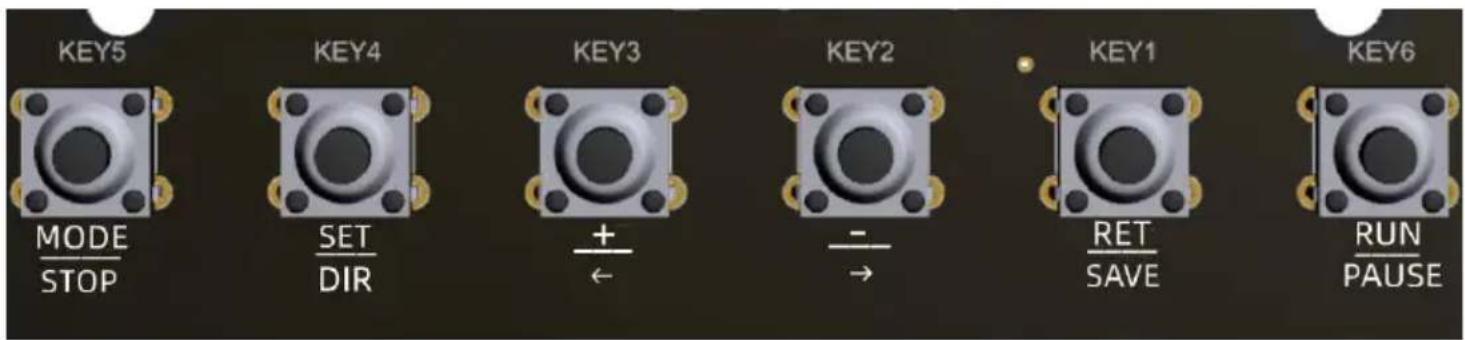

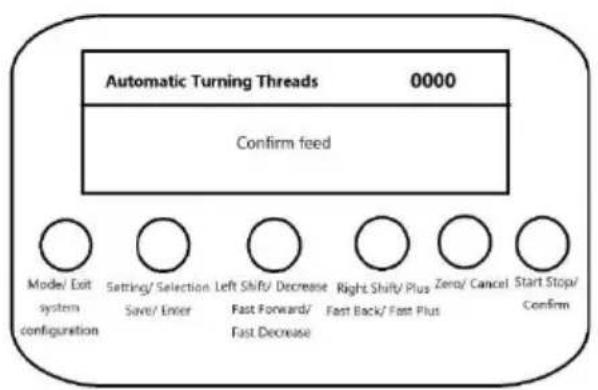

16. Nyckelbeskrivning

Det finns 6 knappar, KEY1~KEY6.

KEY5:

"Mode/Exit": kort tryckning •

"[Systemkonfiguration]": lång tryckning

Under lägesvalstillståndet fungerar kort tryck på knappen som lägesväxlingsfunktion och lång tryck på knappen fungerar som systemkonfigurationsfunktion.

Under fordonets gänga eller tur- och returläges arbetsläge, kort tryck på knappen för att lämna det aktuella arbetsläget och återgå till lägesvalsläge.

KEY4:

'Inställning/val': kort tryckning

"[Spara/Enter]": lång tryckning

I lägesvalstillståndet tjänar en kort tryckning på knappen till att gå inställningen och byta inställningsparametrar.

I inställningsläget tjänar ett långt tryck på knappen till att spara inställningen och komma in i arbetet.

NYCKEL3:

"vänsterskifte / minus": kort tryckning

"[Snabbspolning framåt / Snabbminskning]": Lång tryckning

Vänsterväxling av skruven i manuellt läge, pekande eller snabbspolningsfunktion.

Enkel minus eller snabb minusfunktion för inställningsparametrar i inställningsläge.

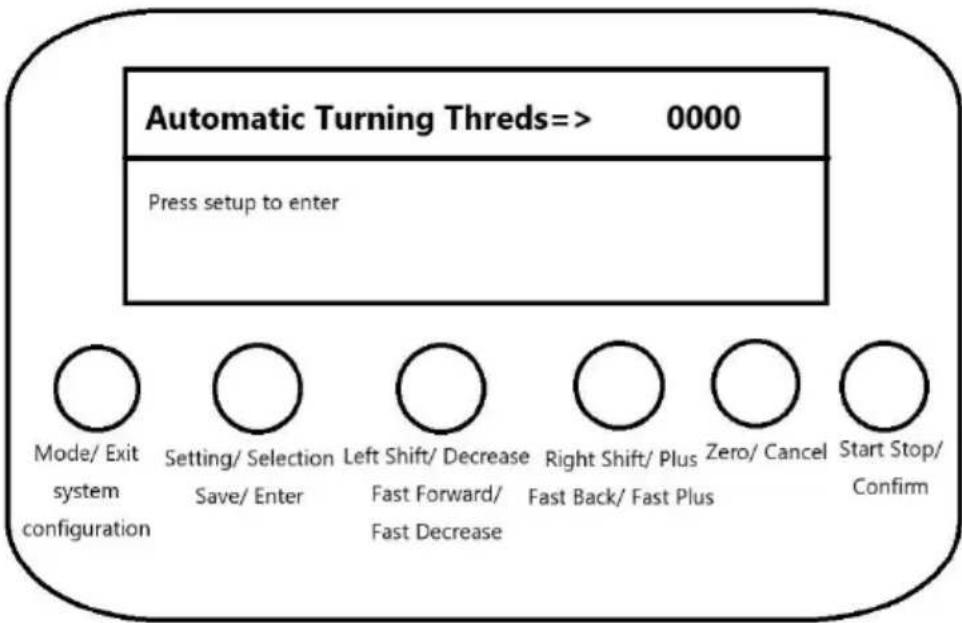

KEY2:

'Right shift/add': kort tryckning

"[FAST RETRACT / FAST ADD]": lång tryckning

Högerväxling av skruven i manuellt läge, pekande eller snabb bakåtfunktion.

Single add eller fast add-funktion för inställning av parami i inställningstillständ.

"Rensa/Avbryt": kort tryckning

Under inställningstillstånd, kort tryck på tangenten för att avbryta och avsluta parameterinställning, återgå till lägesvalstillstånd.

Under arbetsstatus är en kort knapptryckning att nollställa den aktuella positionen eller flytta avståndet till noll.

KEY6:

'Start-stopp/Bekräfta': kort tryckning

Under arbetsläge, start-stopp-åtgärd eller manuell bekräftelsefunktion under drift.

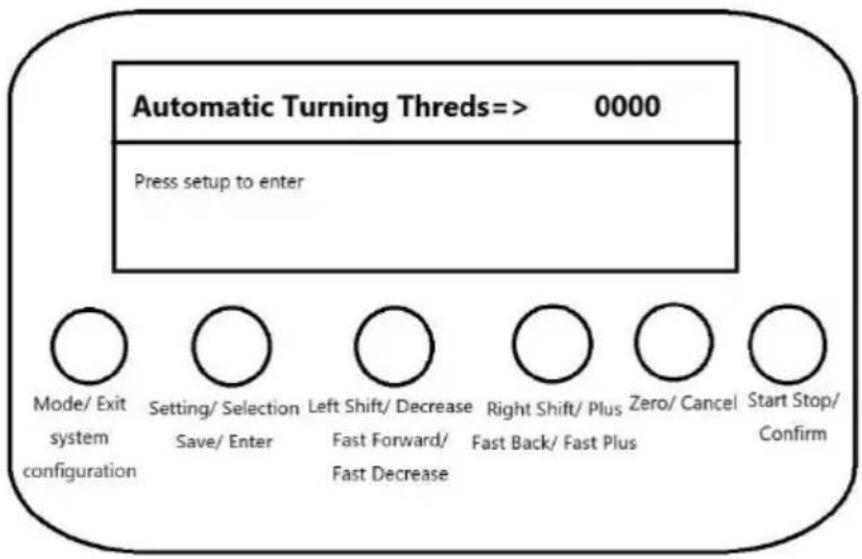

15. Visningsområdets layout

Den första raden visar läge, rörelseriktning och hastighet;

Raderna 2 till 4 visar inställningsparameterinformation, driftstatusinformation eller promptinformation.

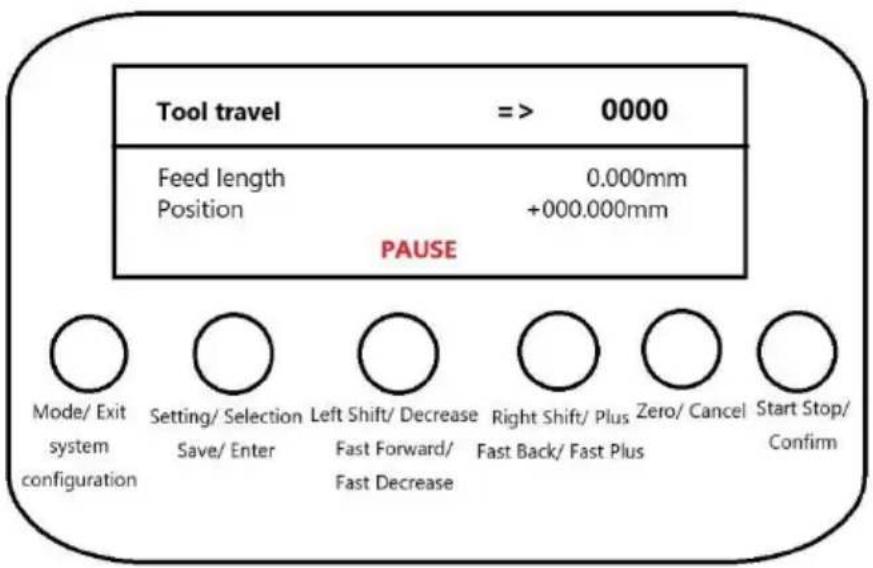

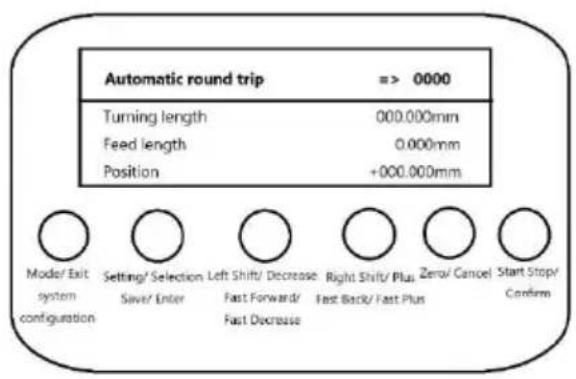

2. Verktygsrörelsefunktion

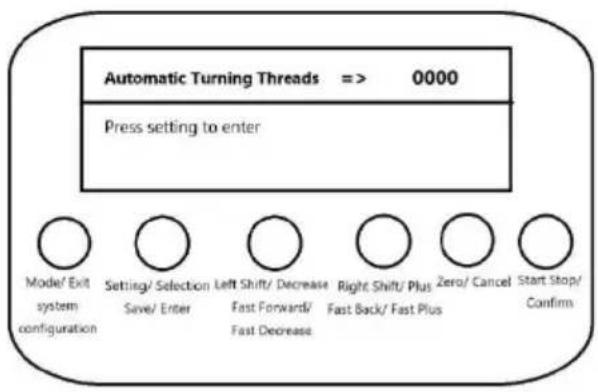

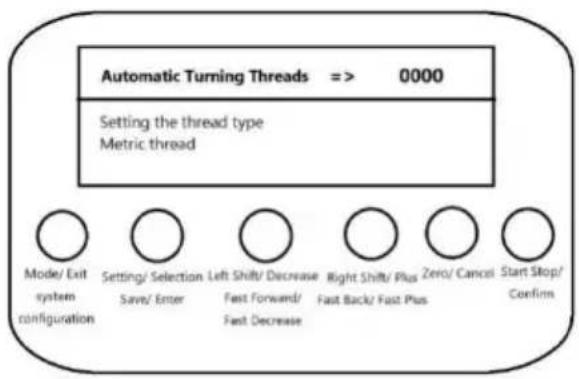

Funktionsbeskrivning:

Svarvning utförs genom att synkronisera spindelhastigheten enligt den inställda matningslängden, och riktningen kan ändras när som helst under drift.

' Mode/Exit': kort tryckning

' [Systemkonfiguration]": Lång tryckning

Kort tryck, avsluta arbetet, växla läge.

Långt tryck, avsluta arbetet, gå in i systemkonfigurationen.

' Set/Select': Kort tryckning

' [Spara/Enter]": Lång tryckning

Kort tryck, byt riktning.

Långt tryck, ogiltig.

' Flytta åt vänster/subtrahera": kort tryckning

' [Snabbspolning framåt/Snabbminskning]": Lång tryckning

Kort tryck, enkel matningslängdjustering.

Långt tryck, kontinuerlig justering av matningslängden, långt tryck håll nere, varje intervall på 3S kommer automatiskt att justera matningen.

' Höger skift/lägg till": kort tryckning

' [SNABB RETRACT / FAST ADD]": Lång tryckning

Kort tryck, enkel matningslängdjustering.

Långt tryck, kontinuerlig justering av matningslängden, med långt tryckhåll, varje intervall på 3S kommer att justeras automatiskt i position.

' Zero/Cancel': Kort tryckning

Kort tryck, den aktuella positionen nollställs.

' Start/Stopp/Bekräfta": kort tryckning

Kort tryck, kör och pauskontroll.

Beroende på den inställda rörelsehastigheten, flytta förbi manuellt 'vänsterväxling' eller 'högerväxling', och du kan växla riktning under stopptillståndet.

' Mode/Exit': kort tryckning ' [Systemkonfiguration]": Lång tryckning

Kort tryck, avsluta arbetet, växla läge.

Långt tryck, avsluta arbetet, gå in i systemkonfigurationen.

' Set/Select': Kort tryckning ' [Spara/Enter]": Lång tryckning

Kort tryck, byt riktning.

Långt tryck, ogiltig.

' Flytta åt vänster/subtrahera": kort tryckning ' [Snabbspolning framåt/Snabbminskning]": Lång tryckning

Kort tryck, enkel matningslängdjustering.

Långt tryck, kontinuerlig justering av matningslängden, långt tryck h nere, varje intervall på 3S kommer automatiskt att justera matning

' Höger skift/lägg till": kort tryckning ' [SNABB RETRACT / FAST ADD]": Lång tryckning

Kort tryck, enkel matningslängdjustering.

Långt tryck, kontinuerlig justering av matningslängden, med långt tryckhåll, varje intervall på 3S kommer att justeras automatiskt i position.

' Zero/Cancel': Kort tryckning

Kort tryck, den aktuella positionen nollställs.

' Start/Stopp/Bekräfta": kort tryckning

Kort tryck, kör- och pauskontroll.

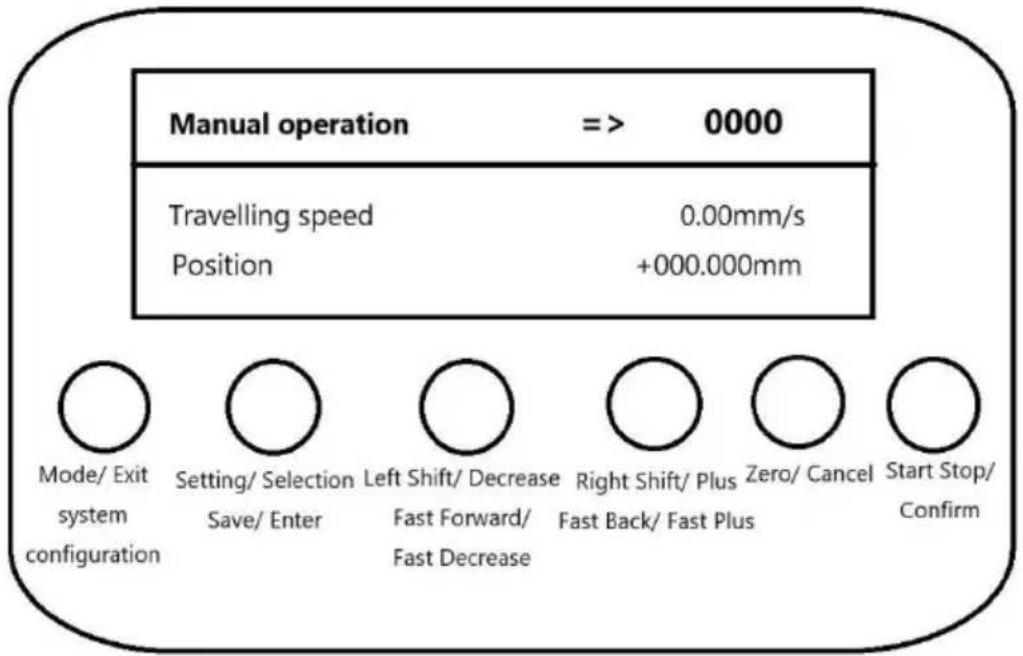

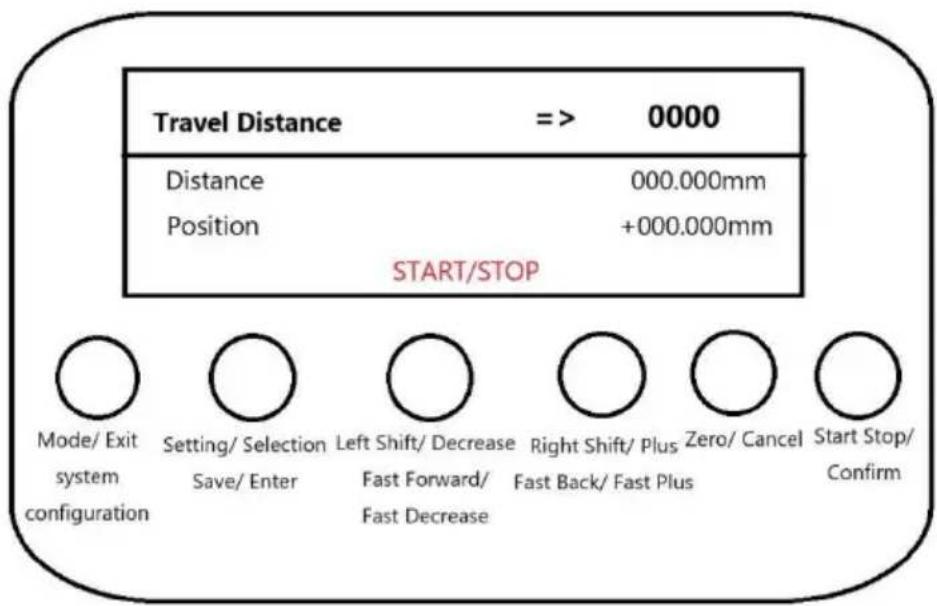

1. Manuell distansförskjutningsfunktion

Funktionsbeskrivning:

Enligt det inställda avståndet för att flytta, starta och flytta det inställda avståndet efter det automatiska stoppet, kan löpprocessen pausas och sedan börja igen för att fortsätta att flytta den återstående sträckan.

' Mode/Exit': kort tryckning ' [Systemkonfiguration]": Lång tryckning

Kort tryck, avsluta arbetet, växla läge.

Långt tryck, avsluta arbetet, gå in i systemkonfigurationen.

' Set/Select': Kort tryckning

' [Spara/Enter]": Lång tryckning

Kort tryck för att byta riktning.

Långt tryck, ogiltig.

' Flytta åt vänster/minska": Kort tryckning

' [Snabbspolning framåt/Snabbminskning]": Lång tryckning

Kort tryckning, enkel justering av färddistansparametern.

Lång tryckning, kontinuerlig justering av färddistansparametern. Vid lång tryckning justeras automatiskt var 3:e sekund.

'Höger skift/lägg till': kort tryckning

'[Snabb bakåt/snabb plus]': lång tryckning

Icke-körande tillstånd

Kort tryckning, enkel justering av resdistansparametern.

Lång tryckning, kontinuerlig justering av färddistansparametern. Vid lång tryckning justeras automatiskt var 3:e sekund.

'Noll/Avbryt': kort tryckning

Kort tryckning: första gången rensas den sträcka som redan har förflyttats. Tryck igen för att rensa den inställda sträckan.

'Start/Stopp/Bekräfta': kort tryckning

Kort tryckning för start- och stoppkontroll.

1. Automatisk gängningsfunktion

Funktionsbeskrivning:

Automatisk gängvändning enligt inställd gängtyp, gänglängd och gängstorlek.

Gränssnitt för visning av standbystatus. Konfigurera Overdrive-gränssnittet.

Standby-gränssnittet som visas till vänster visas under läge för val av läge, och inställningsgränssnittet som visas till höger visas efter att du har tryckt på

'Setting'-knappen. Efter att ha gått in i inställningsgränssnittet kommer

parameterinställningen att avbrytas efter att du har tryckt på 'Cancel'-knappen och utgångsinställningen

kommer att visas, och sparinställningen kommer att visas när knappen 'Spara' trycks. När du trycker på "Spara"-knappen visar den spara inställningen, och sedan går den arbetsläge automatiskt.

Inställning av parametergränssnitt. Uppmaning att gå in i arbetsdrift.

I inställningsläget

Tryck kort på 'Set/Select'-knappen för att byta inställningsparametrar.

Parameterlista:

Inställningsgångatyp: metrisk gänga, tumgänga och icke-standard precisionsgänga.

Ställa in gängstorlek: ställ in stigningsstorleken för metriska gångor och

icke-standardiserade precisionsgängor, och ställ in antalet tänder per tum för tumgång.

Ställ in gänglängd: xxx.xxxmm.

Starta vridläge: manuell nyckelmanövrering, omedelbar automatisk drift och fördröjd automatisk drift.

Startläge: manuell knappmanövrering, omedelbar automatisk drift och fördröjd automatisk drift.

Fördröjningstid för automatisk drift: 1\~30 sekunder.

Tryck länge på "Spara/Enter"-knappen för att spara parametrarna och gå in i arbetsläget automatiskt. Om trådlängden är 0 visas meddelandet att trådlängden inte är inställd.

Tryck kort på knappen "Clear/Cancel" för att avbryta parameterinställningen och återgå till gränssnittet för val av läge.

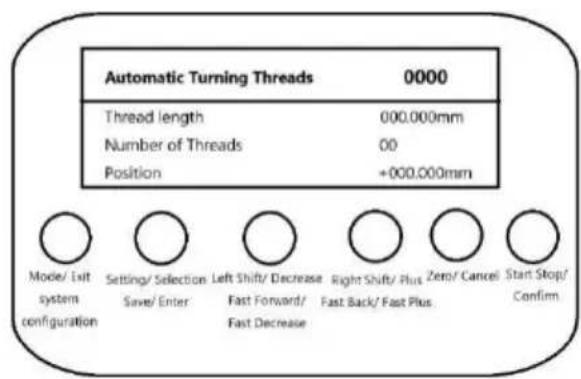

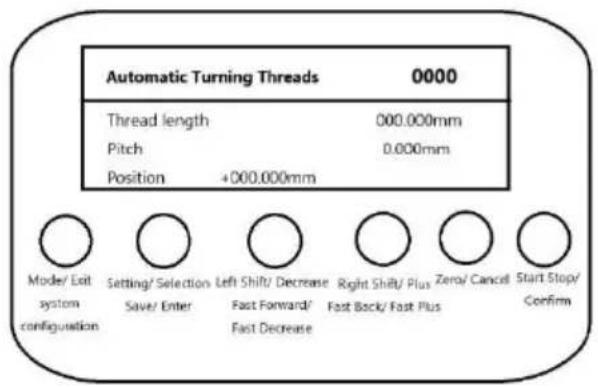

Metriskt/icke-standardiserat precisionsgänggränssnitt Gränssnitt för fraktionerad tråd

När metriska eller icke-standardiserade precisionstrådar har valts visas den vänstra grafskärmen med tonhöjdsinformation på rad 3.

När kejserliga trådar har valts visas den högra grafskärmen med antalet tänder per på rad 3.

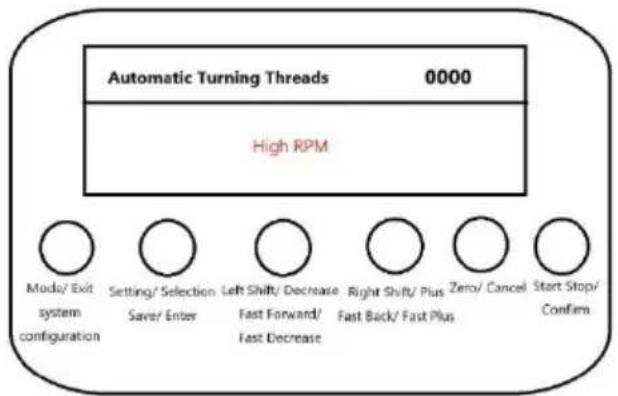

Bekräftelse av verktygsmatning/retur-promptgränssnitt Varningsskärm för högt varvtal

När startsvarvningsläget och startbackläget är inställda på manuell knappmanövrering, kommer gränssnittet till vänster att uppmanas när verktygsmatning och indragning startar och det är nödvändigt att trycka på 'Bekräfta'-knappen kort för att köra.

Om hastigheten på stegmotorns synkrona spindel är för hög, kommer det att uppmana gränssnittet till för hög hastighet till höger, och det är nödvändigt att minska spindelhastigheten.

Under arbetsförhållandena trycker du kort på knappen 'Läge/Avsluta' för att stoppa det aktuella arbetet och automatiskt återgå till gränssnittet för lägesval.

5. Automatisk tur och retur funktion

Funktionsbeskrivning:

Synkroniserad spindelrörelse enligt inställd vridlängd och matningslängd, automatisk återgång efter förflyttning av inställd vridlängd.

Standby-gränssnittet som visas till vänster visas under läge för val av läge, och inställningsgränssnittet som visas till höger visas efter att ha tryckt på knappen 'Sett efter att ha gått in i inställningsgränssnittet, parametern inställningen avbryts efter att trycker på 'Cancel'-knappen, och exit-inställningen kommer att visas, och sparinställningen kommer att visas när 'Spara'-knappen trycks ned. När du trycker på "Spara"-knappen visar den spara inställningen, och sedan går den in i arbetsläge

automatiskt.

Inställning av parametergränssnitt Uppmaning att gå in i arbetsdrift

Under inställningsläget.

Tryck kort på 'Set/Select'-knappen för att byta inställningsparametrar.

Tryck och håll in 'Spara/Enter'-knappen för att spara parametrarna och gå in i arbetet automatiskt.

Tryck kort på knappen "Clear/Cancel" för att avbryta parameterinställningen och återgå till gränssnittet för val av läge.

Körtillståndsgränssnitt Pausa tillståndsgränssnitt

I detta pausläge visar rad 4 pausen och i körläge visar rad 4 positionsinformationer

I pausläge, tryck kort på 'Set/Select'-knappen för att byta riktning.

Tryck kort på 'Set/Select'-knappen för att byta riktning.

Tryck kort på 'Zero/Cancel'-knappen för att nollställa positionen.

I paus- eller körläge, tryck kort på 'Start/Stopp/Avbryt'-knappen för att byta riktning.

Tryck kort på 'Start/Stop/Confirm'-knappen för att starta eller pausa funktionen.

Tryck kort eller lång på 'vänster skift/minska' eller 'Höger skift/lägg till' för att justera matningslängden.

Tryck kort på 'Mode/Exit'-knappen för att stoppa det aktuella arbetet och automatiskt tillbaka till gränssnittet för lägesval.

Ställ in systemparametrar, inklusive displayspråk, summerbrytare.

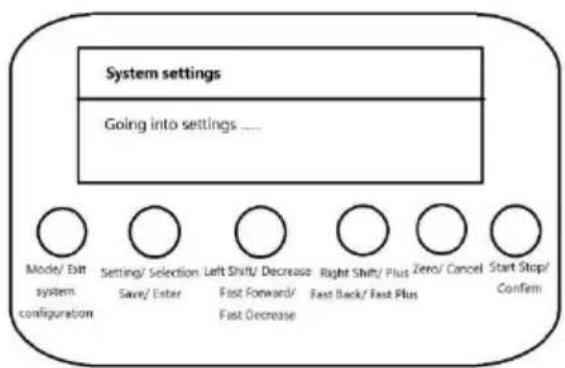

Öppnar skärmen Inställningar Skärm med versionsinformation

Under lägesvalstatus, tryck länge på knappen 'System Configuration' för att gå in i systeminställningsgränssnittet, visa gränssnittet till vänster.

Efter att ha gått in i inställningsgränssnittet, tryck på 'Avbryt'-knappen för att avbryta parameterinställningen och visa utgångsinställningen. Tryck länge på 'Spara'-knappen för att visa sparinställningen och återgå sedan automatiskt till lägesvalsgränssnittet.

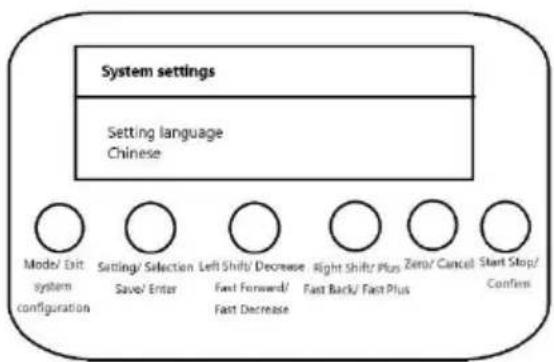

Skärmen Språkinställningar Gränssnitt för summerinställning.

Tryck kort på 'Set/Select'-knappen för att byta inställningsparametrar.

Tryck och håll ned 'Spara/Enter'-knappen för att spara parametrar och återgå till gränssnittet för val av läge.

Tryck kort på 'Clear/Cancel'-knappen för att avbryta parameterinställningen och återgå till gränssnittet för val av läge.

Parameter:

Inställning av språk: kinesiska, engelska och ryska.

Ställa in summer: på och av.

Parametrar för kodare och stegmotor.

Stegmotor konfigurationskrav: stegmotor en cirkel på 1600 pulser, en cirkel att flytta mm.

Encoderkrav: 1000 pulser / cirkel, spindel och encoder utväxling på 2:1, det vill säga spindeln roterar 1 cirkel, pulsgivaren roterar 2 cirklar.

Svarvjusteringar.

SE TILL ATT STRÖMBRYTAREN ÄR I AV-LÄGET OCH ATT HASTIGHETEN ÄR VÄND NER TILL NOLL INNAN DU GÖR NÅGON JUSTERING AV DENNA ENHET.

• Byte av chuck: Stäng av svarven och koppla ur den från strömkällan. Placera ändstocken så långt bort från chucken som möjligt och placera en träbit eller en trasa under chucken för att skydda maskinen. Ta bort de tre bultarna som håller chucken på plats och ta sedan bort chucken. Det kan behövas att knacka på chucken med en mjuk klubba. Placera en ny chuck på spindeln, följ stegen ovan i omvänd ordning.
• Byte av käftar: Placera chucknyckeln i chuckhålet och rotera moturs tills käftarna har maximalt öppet avstånd. Käftarna kan nu dras ut manuellt. För att placera nya käftar i chucken, välj en käft och placera den i önskad chucköppning. Se till att det översta spåret på käften passar in i spåret när du för in käften. När käften sitter i spåret, vrid chucken medurs för att dra ner den. Upprepa detta med käftarna #2 och #3.
• Justering av bakstycke: För att justera placeringen av bakstyckesstödet, lossa muttern på dess bas, ändra dess läge och dra åt muttern igen. Förskjut ändstocken för att klippa avfasningar eller avsmalningar.
• Låsning av bakstycket: Vrid spännspaken medurs för att låsa bakstycket på plats, eller moturs för att låsa upp.
• Justering av verktygsstolpen: För att justera verktygsstolpen, lossa helt enkelt båda bultarna som håller den på plats, flytta den till önskat läge och dra åt bultarna igen. Lossa bulten på toppen av verktygsstolpen för att byta ut arbetsfräsar.
• Justering av vagn: Vrid vagnens handhjul medurs för att flytta vagnen mot bakstycket. Vrid

handratten moturs för att flytta vagnen mot chucken.

• Vagnens låsning: Vrid verktygsstolpens kontrollhandtag medurs för att dra åt och moturs för att lossa. Detta handtag måste lossas innan automatiska matningar används.
• Justering av tvärglidning: Om du vrider på det tvärgående handhjulet kommer verktygsstolpen att glida vinkelrätt mot vägarna. Vrid handratten medurs för att flytta den bakåt och moturs för att flytta den framåt.
• Vagnens matningskontroll: Flytta halvmutterspaken nedåt för att koppla in halvmuttern och flytta vagnen under kraft. Se till att lossa halvmuttern innan du gör några justeringar för att undvika oväntade vagnrörelser.
• Sammansatt kontroll: Vrid det sammansatta kontrollhjulet moturs för att flytta massan utåt och medurs för att flytta den inåt, vilket ändrar skärvinkeln.
• Pendellåsning: Vrid spaken medurs för att låsa spindeln och moturs för att låsa upp.
• Justering av svansmatning: Vrid ratten för svansmatning medurs för att föra fram bakstycket mot chucken. Vrid handratten moturs för att flytta bakstycket bort från chucken.

Operation

• Hålla och borra arbetsstycke: Använd chucken för att hålla ett arbetsstycke stadigt på plats. Använd ändstocken för att trycka in en borr i det roterande arbetsstycket.
• Ansiktsskärning: Använd chucken för att hålla ett arbetsstycke stadigt på plats. Använd verktygsstolpen för att trycka in en fräs i ytan på arbetsstycket. Kanten på fräsen måste vara i samma höjd som mitten.
• Invändig skärning: Använd chucken för att hålla ett arbetsstycke stadigt på plats. Vrid verktygsstolpen så att fräsen placeras mitt på arbetsstyckets framsida.
• Fasskärning: Använd chucken för att hålla ett arbetsstycke stadigt på plats. Justera vinkeln på verktygsstolpen för att skära avfasningar i arbetsstycket.
• Gängskärning: För att skära gängor, använd chucken för att hålla ett arbetsstycke stadigt på plats och koppla in halvmuttern. Använd verktygsstolpen för att trycka in en fräs i ytan på arbetsstycket.

- Rengör maskinen från skräp efter varje användning.

- Smörj enhetens rörliga delar med NLGI 2-fett mellan användningarna.

- LÅT INTE alltför mycket skräp samlas på brickan. Rensa bort skräp när det uppstår, stoppa svarven om det behövs.

- Inspektera med jämna mellanrum rörliga delar för tecken på slitage. Reparera eller byt ut eventuella skadade eller slitna delar före ytterligare användning.

- Inspektera regelbundet bultar, skruvar, spakar och andra fästelement för eventuella lösa. Dra åt efter behov.

Potential Problem	Vanliga lösningar
Arbetsstyckets yta är också grov.	Slipa skärverktyget igen.
	Minska matningshastigheten.
	Spänn fast skärverktyget med mindre överhäng.
	Öka verktygets tipp radie.
Skärverktyget har a kort livslängd.	Minska skärhastigheten.
	Minska korsmatningsavståndet.
	Lägg till fler smörjmedel på arbetsstycket.
Skärkanten bryter av.	Öka kilvinkeln.
	Smörj arbetsstycket enhetlig y.
	Dra åt spindeln lager.
Den skärande tråden är fel.	Justera skärverktygets slipvinkel .
	Justera skärverktygets tonhöjd.
	Justera arbetsstyckets diameter.
Arbetsstycket blir sammankopplat.	Justera ändstocken till mitten av arbetsstycket .
	Rikta in den övre bilden ordentligt.
Svarven är pladdrar.	Minska matningshastigheten.
	Dra åt huvudet lager.
Flankslitage är för hög.	Öka släppningsvinkeln.
	Centrera skärningen på rätt sätt på arbetsstycket.
Centrum springer varm.	Lossa bakstycket.
Spindeln gör det inte aktive	Lås upp nödstoppsbrytaren.

INGA.	Felkoda	Orsak fel	Felhantering
1	ER01	Överströmskydd	Kontrollera om motorgränssnittet är bra e ut kontrollboxen.
2	ER02	HALL-signal fel	Kontrollera om motorgränssnittet är i got eller byt ut motorn eller styrer
3	ER03	Låst rotor skydd	Kontrollera om motorgränssnittet är bra e motorbelastningen är för h
4	ER04	Chipfel	Byt ut motor och kontro
5	ER05	Motorfel	Kontrollera om motorgränssnittet är bra e motorbelastningen är för h
6	ER06	Potentiometer fel	Kontrollera att hastighetskontrollgränssnittet gott skick.
7		Ingen display, den växla ljus kom igen	1 Huvudkortet är trasigt. 2 Skärmen huvudkortets anslutningslinjekontakt är då

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC REP E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Teknisk support och e-garanticertifikat www.vevor.com/support
