MX-S1170 - Metallsvarv Vevor - Gratis bruksanvisning och manual

Produkttyp	Metall svarv
Märke	Vevor
Modell	MX-S1170
Mått (förpackning)	1490 x 515 x 555 mm
Nettovikt	87,6 kg
Strömförsörjning	230 V, 50 Hz (eller 110 V, 60 Hz beroende på version)
Motoreffekt	1,25 kW
Utgående vridmoment	4,5 Nm vid 850 varv/min
Spindelhastighet	0 - 2500 varv/min
Spindelgenomgång	3,8 mm, kon MT5
Chuckstorlek	125 mm
Slädens längd	1000 mm
Tillåten diameter (på bänken)	220 mm
Metrisk gänga	Stigning 0,5 till 3 mm
Tumsgänga	4 till 40 TPI
Spindeltyp	Borstlös DC, direktdrift
Stegmotor	86-8,5 Nm
Huvudfunktioner	Automatisk gängning, manuell förflyttning, automatisk fram- och återgång, systemkonfiguration
Underhåll	Rengöring efter varje användning, smörjning med NLGI 2-fett
Säkerhet	Nödstopp, obligatorisk jordning, personligt skydd
Reservdelar	Kontakta tillverkaren via www.vevor.com/support
Allmän information	Bruksanvisning på 262 sidor, tillgänglig på flera språk

Vanliga frågor - MX-S1170 Vevor

Hur byter man chucken på Vevor MX-S1170 svarven?

Stäng av och koppla ur svarven. Förlägg dubbdockan så långt bort som möjligt, placera en träbit under chucken. Ta bort de tre fästbultarna genom att skruva loss deras muttrar, ta sedan bort chucken. För att installera en ny chuck, följ stegen i omvänd ordning.

Vad gör man om arbetsstyckets yta är grov?

Slip om skärverktyget, minska matningshastigheten och spänn fast verktyget med mindre överhäng. Du kan också öka radien på informationerna (infobubblor).

Hur justerar man dubbdockan?

Lossa muttern vid basen av dubbdockan, flytta den till önskad position, dra sedan åt muttern. Detta gör det möjligt att göra fasningar eller koner.

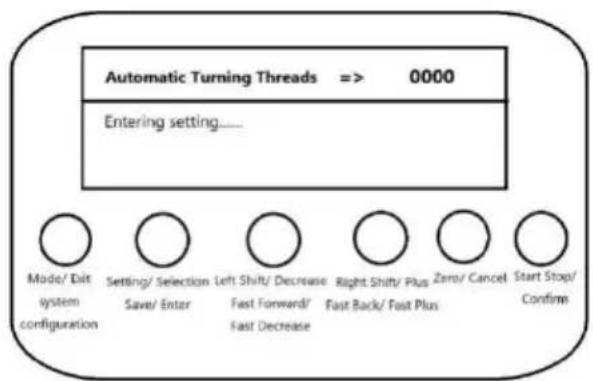

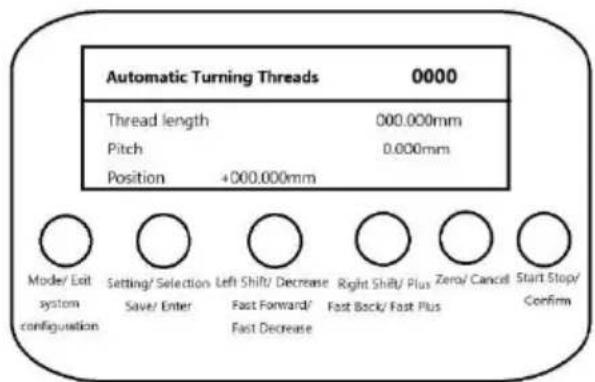

Hur använder man den automatiska gängningsfunktionen?

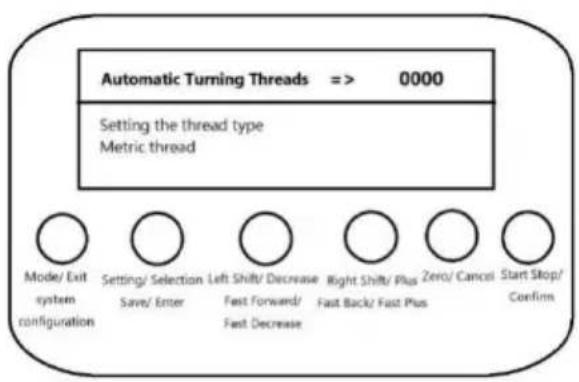

Välj gängningsläge, ställ in typ (metrisk, tum eller icke-standard), stigning, gänglängd och startläge (manuell, omedelbar automatisk eller fördröjd). Tryck sedan på "Spara/Enter" för att starta gängningen.

Hur rengör och underhåller man svarven?

Rengör maskinen från alla skräp efter varje användning. Smörj rörliga delar med NLGI 2-fett mellan användningarna. Låt inte skräp samlas på bänken.

Vilken typ av smörjmedel rekommenderas?

Använd NLGI 2-fett för rörliga delar. Applicera det regelbundet för att säkerställa smidig drift.

Vad betyder felkoderna ER01 till ER07?

ER01: överström, kontrollera motoranslutningen. ER02: felaktig HALL-signal. ER03: blockerad rotor. ER04: chipfel. ER05: motorfel. ER06: felaktig potentiometer. ER07: ingen display (kontrollera huvudkortet och anslutningarna).

Hur ansluter man svarven till elnätet?

Se till att spänningen motsvarar ditt nät (230 V eller 110 V). Anslut endast till ett jordat uttag. Ta inte bort jordstiftet och använd inte adapter.

Hur justerar man spindelhastigheten?

Använd potentiometern eller kontrollpanelen. Hastigheten varierar från 0 till 2500 varv/min. Ändra inte hastighet när maskinen är igång.

Hur byter man chuckbackarna?

Sätt in chucknyckeln och vrid den moturs tills maximal öppning. Ta bort backarna manuellt. För att installera, sätt in back nr 1 i önskad slits, vrid sedan chucken medurs för att fästa den. Upprepa med back nr 2 och nr 3.

BRUKSANVISNING MX-S1170 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

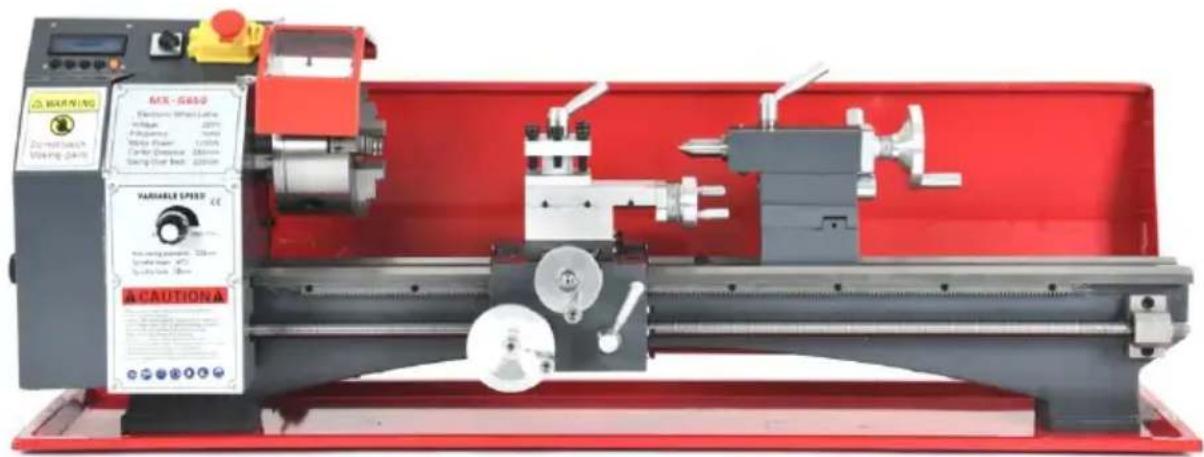

METALLSVARV ANVÄNDARMANUAL

MODELL: MX-S450/ MX-S1170

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar vår uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera försiktigt

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

MODELL: MX-S450/MX-S1170

(Bilden är endast för referens, se det faktiska objektet)

Varning - För att minska risiken für skada@måste användaren instruktionerna noggrant.

Denna produit omfattas av beställenserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger attprodukten kräver separat sophämtning i EU. Detta g Produkten och alla tillbehör märkta medenna symbol. Produkt märkta som sādana fär inte slängas tillsammans med vanligt hushållsavfall,utan måste lämnas till en insamlingsplats for Återvinning av elektriska och elektroniska apparater

Säkerhetsinformation

Säkerhet på arbetsplatsen

• Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor.
• Tillåt INTE personer som inte är bekanta med denna produkt att använda den. Håll barn och åskådare borta när du använder denna produkt.
• Se till att denna maskin är förankrad på en stabil, jämn och rejäl yta innan du börjar använda den.
• Använd INTE denna enhet i närvaro av explosiva, brandfarliga eller frätande vätskor, gaser eller damm.

Elsäkerhet

ANSLUT ENDAST denna maskin med stabila kompatibla strömkällor. - KONTROLLERA ALLTID att strömbrytaren är avstängd innan du ansluter den här enheten. - Använd inte den här enheten om strömbrytaren inte slår på eller av den stadigt. Reparera eller byt ut den skadade komponenten före ytterligare användning. - Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp när du använder denna enhet. - Utsätt inte de elektriska komponenterna för vatten, inklusive regn eller

Överdriven luftfuktighet.

• Denna enhet MÅSTE vara elektriskt jordad för säker användning. Ta INTE bort jordningsstiftet, modifiera kontakten på något sätt, och använd INTE några adapterkontakter.
• Håll nätsladden borta från värme, olja, vassa kanter eller rörliga delar.

Personlig säkerhet

• ANVÄND INTE denna enhet när du är trött eller påverkad av droger, alkohol eller medicin.
• Bär alltid lämplig personlig skyddsutrustning, såsom en dammmask, en hjälm, skyddsglasögon, halkfria skyddsskor och öronproppar när du använder denna maskin. GÖR INTE för mycket. Håll alltid rätt fotfäste och balans.
• BÄR INTE smycken eller löst sittande kläder och bind tillbaka långt hår under operationen. Håll dina kläder, hår och handskar borta från rörliga delar.
• Ta bort eventuella justeringsnycklar eller nycklar innan du sätter på enheten.
• Personer med pacemaker bör rådfråga sin läkare innan de använder denna enhet. Elektromagnetiska fält i närheten av en pacemaker kan orsaka störningar och till och med fel.

Användning och skötsel av svarvar

Växla INTE när maskinen är i drift. - Tvinga INTE den här enheten. Rengör och smörj efter behov om delar börjar röra sig långsamt. - Koppla bort nätsladdens kontakt från strömkällan innan du gör några justeringar, byter tillbehör eller förvarar enheten. - Använd endast tillbehör som rekommenderas av tillverkaren för din modell. - Lämna aldrig enheten utan uppsikt när den är ansluten till ett eluttag. - Underhåll alla etiketter och namnskyltar på enheten. Om några lossnar eller blir oläsliga, byt ut dem före ytterligare användning.

Underhållssäkerhet

• Koppla alltid ur mini-kontakten och svarva från sitt eluttag innan du utför någon inspektion, underhåll eller rengöring.
• Underhåll denna produkt. Kontrollera om delar är felinriktade eller fastnar, delar som går sönder eller andra tillstånd som kan påverka enhetens funktion. Om skada upptäcks, låt delen repareras eller bytas ut före ytterligare användning.
• Underhåll verktygen med omsorg. Håll skärverktyg vassa och rena.
• Service får endast utföras av kvalificerad reparationspersonal.
• Förvara denna enhet och dess komponenter utom räckhåll för barn och otränade personer.

Symbolguide

Följande symboler används på maskinens märkning eller i denna bruksanvisning.

Dessa föremål utgör en risk för allvarlig egendomsskada eller personskada. Dessa komponenter utgör en risk för elektriska stötar. Läs avsnittet Elsäkerhet ovan noggrant.

Läs hela denna bruksanvisning innan du använder maskinen. Kontakta kundtjänst om du har några frågor före användning.

Se alltid till att denna maskin är elektriskt jordad för att förhindra elektriska stötar. Koppla bort maskinen från strömkällan före service.

Bär alltid ögonskydd när du använder denna maskin.

Bär alltid hörselskydd när du använder denna maskin.

Bär alltid handskar när du använder denna maskin. Se till att de sitter ordentligt och inte kan fastna i ett roterande arbetsstycke.

Bär alltid fotoskydd när du använder denna maskin. Stövlar med stålhätta och gummisulor rekommenderas starkt.

Bär alltid huvudskydd när du använder denna maskin. Använd en hjälm eller liknande för att skydda mot eventuellt flygande skräp.

Specifikationer

Direkt Drivspindel, Elektronisk hjulserie La parametrarna
Modell Antal	MX-S450
Spanning	AC 2 30 V, 50HZ / AC110V 60Hz
Spindeltypen	DC borstlös Direkt Drivspindel
De Motor Driva	1 .25 KW
Utgångsmoment	4,5NM / 850rpm
Hastighet	0-2500 rpm
Spindel genom Hål / Storlek	3 8 mm / MT 5
Chuck storlek	1 25 mm
Huvud Storlek	60*60 mm
Tailstock ärm Mätt	50 mm / MT2
Brutto / Nettovikt	61,1 KG / 76,1 KG
Överföringsvägen	Elektronisk Hanging Whee I, Stepper Motor
Stegmotor Modell	86-8,5NM
Feed Way	Horisontell automatisk, vertikal Manuel
Sväng över Säng	2 2 0 mm
Utbud av trådar	0,5-3 mm / TPI 6 -4 0
Maskin Läge	Programmera Antal Justerbar, Gemen Brittiska systemet
Specifikationer für huvudskruv	Tr16mm*2,0
Stroke ( Centrum Avständ )	4 5 0 mm
Förpackningsstorlek	1005 * 525 * 5 55 mm

Specifikationer

Direkt Drivspindel, Elektronisk hjulserie La parametrarna
Modell Antal	MX-S1 170
Spanning	AC 2 30 V, 50HZ / AC110v,60Hz
Spindeltypen	DC borstlös Direkt Drivspindel
De Motor Driva	1.25 KW
Utgångsmoment	4,5NM / 850rpm
Hastighet	0-2500 rpm
Spindel genom Hål / Storlek	3 8 mm / MT 5
Chuck storlek	1 25 mm
Huvud Storlek	60*60 mm
Tailstock ärm Mätt	50 mm / MT2
Brutto / Nettovikt	87,6 KG / 109,7 KG
Överföringsvägen	Elektronisk Hanging Whee I, Stepper Motor
Stegmotor Modell	86-8,5NM
Feed Way	Horisontell automatisk, vertikal Manue
Sväng över Säng	2 2 0 mm
Utbud av trådar	0,5-3 mm / TPI 4 -4 0
Maskin Läge	Programmera Antal Justerbar, Gemen Brittiska systemet
Specifikationer für huvudskruv	Tr16mm*2,0
Stroke ( Centrum Avständ )	10 00 mm
Förpackningsstorlek	14 9 0* 515 *5 5 5 mm

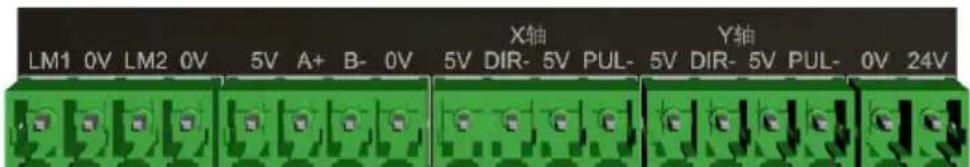

15. Gränssnittsdefinitioner

Limit-omkopplare

LM1, LM2: 2 gränslägesingångar.

0V: Gemensam plint för LM1 och LM2 switchsignaler.

Kodargränssnitt

5V: Strömförsörjningens positiva anslutning till pulsgivaren.

A+: Givarsignal A+. B-: Kodarsignal B-. 0V: Negativ sida av kodarens strömförsörjning.

Stegmotordrivrutin (X-axel/Y-axel, endast enaxel X-axel)

5V: DIR+ för stegmotordrivare.

DIR-: DIR- för stegmotordrivaren.

5V: PUL+ för stegmotordrivare.

PUL-: PUL- för stegmotordrivaren.

Strömförsörjningsgränssnitt

0V: Negativ strömförsörjning. 24V: Positiv strömförsörjning.

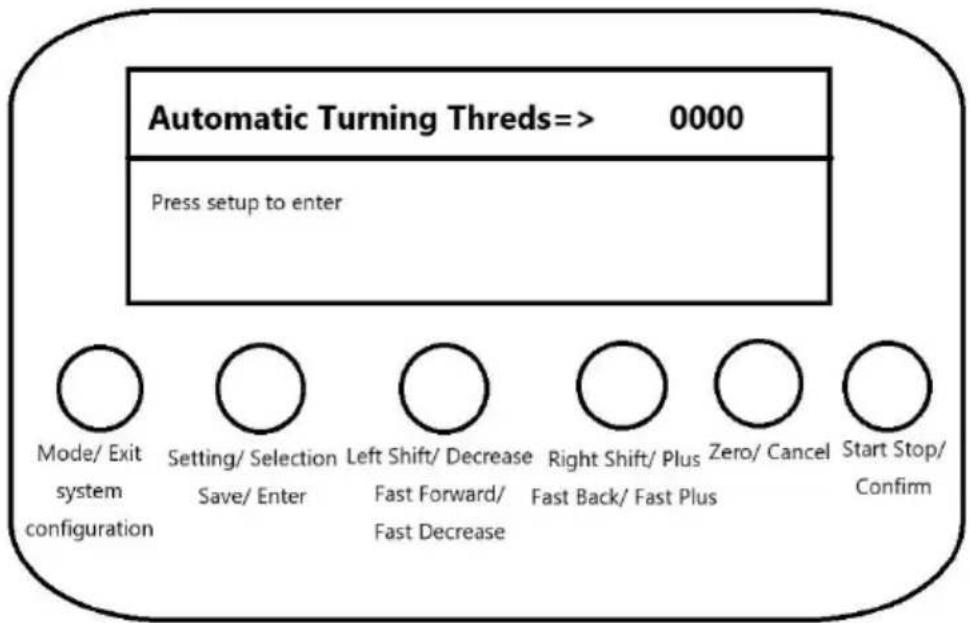

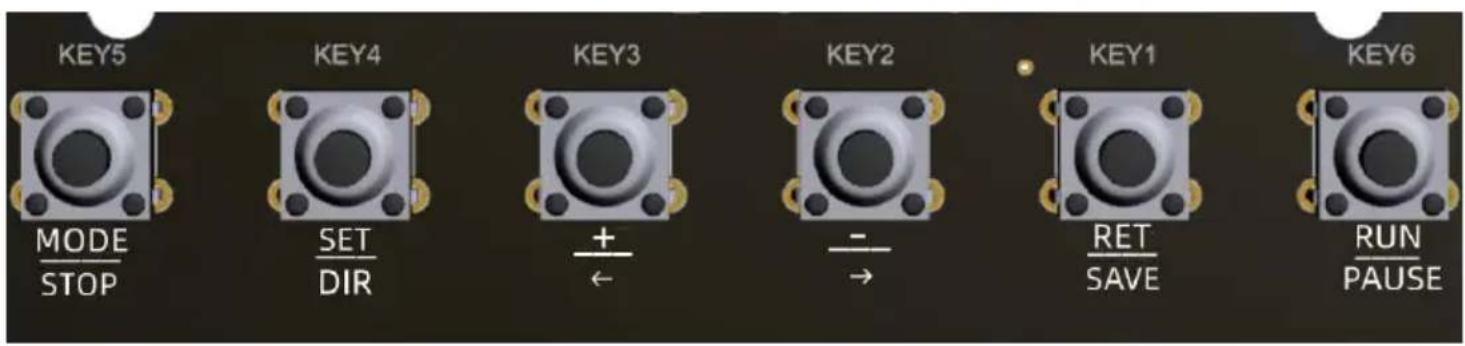

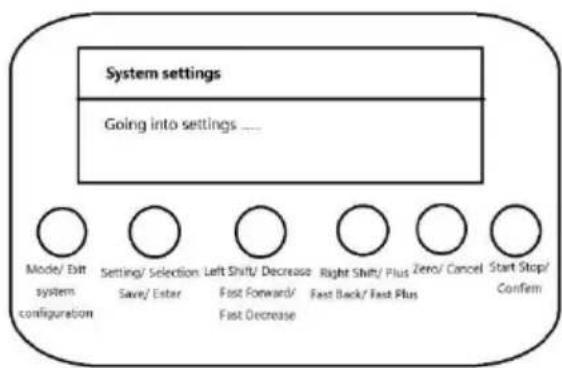

16. Nyckelbeskrivning

Det finns 6 knappar, KEY1~KEY6.

KEY5:

"Mode/Exit": kort tryckning

"[Systemkonfiguration]": lång tryckning

Under lägesvalstillståndet fungerar kort tryck på knappen som lägesväxlingsfunktion och lång tryck på knappen fungerar som systemkonfigurationsfunktion.

Under fordonets gång eller tur- och returläges arbetsläge, kort tryck på knappen för att lämna det aktuella arbetsläget och återgå till lägesvalsläge.

KEY4:

'Inställning/val': kort tryckning

"[Spara/Enter]": lång tryckning

I lägesvalstillståndet tjänar en kort tryckning på knappen till att gå in i inställningen och byta inställningsparametrar.

I inställningsläget tjänar ett långt tryck på knappen till att spara inställningen och komma in i arbetet.

NYCKEL3:

"vänsterskifte / minus": kort tryckning

"[Snabbspolning framåt / Snabbminskning]": Lång tryckning

Vänsterväxling av skruven i manuellt läge, pekande eller snabbspolningsfunktion.

Enkel minus eller snabb minusfunktion för inställningsparametrar i inställningsläge.

KEY2:

'Right shift/add': kort tryckning

" [FAST RETRACT / FAST ADD]": lång tryckning

Högerväxling av skruven i manuellt läge, pekande eller snabb bakatfunktion.

Single add eller fast add-funktion för installation av parametrar i installationsläge.

NYCKEL1:

"Rensa/Avbryt": kort tryckning

Under inställningsläge, kort tryck på tangenten för att avbryta och avsluta parameterinställning, återgå till lägesval.

Under arbetsstatus är en kort knapptryckning att nollställa den aktuella positionen eller flytta avståndet till noll.

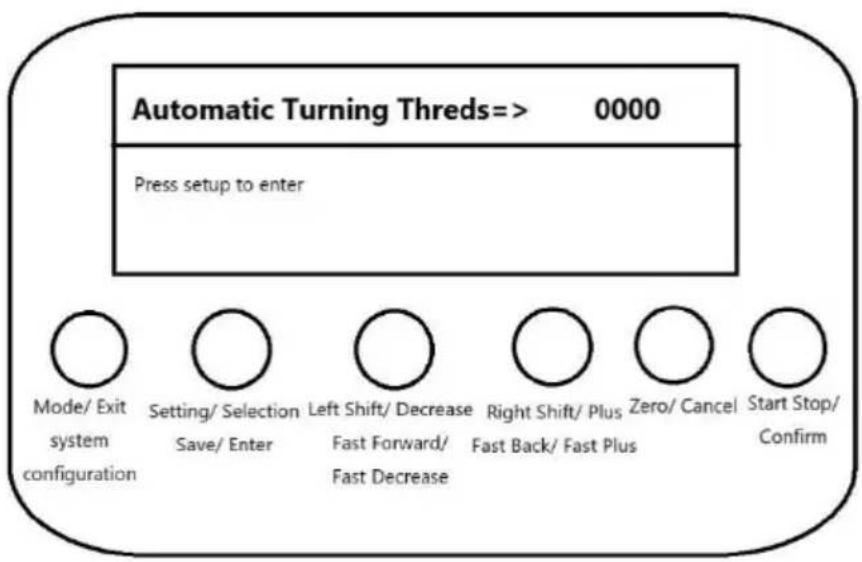

KEY6:

'Start-stopp/Bekräfta': kort tryckning

Under arbetsläge, start-stopp-åtgärd eller manuell bekräftelsefunktion under drift.

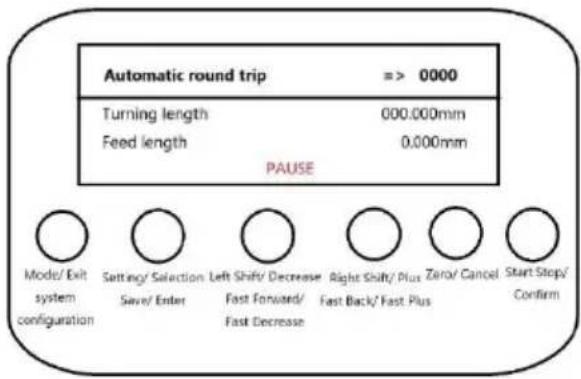

1. Visningsområdets layout

LCD-skärmen visar totalt 4 rader med information:

Den första raden visar läge, rörelseriktning och hastighet;

Raderna 2 till 4 visar installationsparameterinformation, driftstatusinformation eller promptinformation.

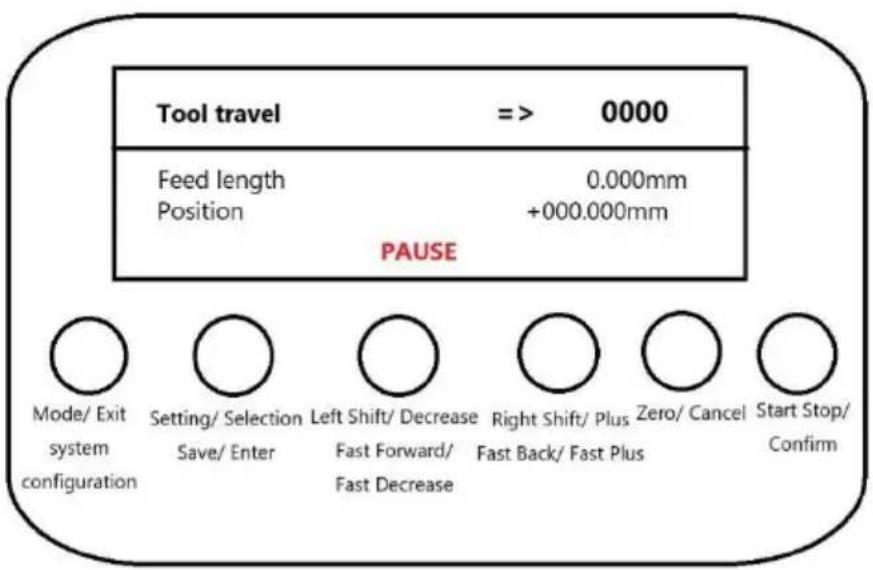

2. Verktygsrörelsefunktion

Funktionsbeskrivning:

Svarvning utförs genom att synkronisera spindelhastigheten enligt den inställda matningslängden, och riktningen kan ändras när som helst under drift.

Läge/Avsluta: kort tryckning

' [Systemkonfiguration]": Lång tryckning

Kort tryck, avsluta arbetet, växla läge.

Långt tryck, avsluta arbetet, gå in i systemkonfigurationen.

' Ställ in/Välj': Kort tryckning

' [Spara/Enter]: Lång tryckning

Kort tryck, byt riktning.

' Flytta åt vänster/subtrahera": kort tryckning

' [Snabbspolning framåt/Snabbminskning]": Lång tryckning

Kort tryck, enkel matningslängdjustering.

Långt tryck, kontinuerlig justering av matningslängden, långt tryckhåll nere, varje intervall på 3S kommer automatiskt att justera matningen.

Höger skift/lägg till: kort tryckning

[SNABB RETRAKT / FAST ADD]: Lång tryckning

Kort tryck, enkel matningslängdsjustering.

Långt tryck, kontinuerlig justering av matningslängden, med långt tryckhåll, varje intervall på 3S kommer att justeras automatiskt i position.

Zero/Cancel: Kort tryckning

Kort tryck, den aktuella positionen nollställs.

Start/Stopp/Bekräfta: kort tryckning

Kort tryck, kör- och pauskontroll.

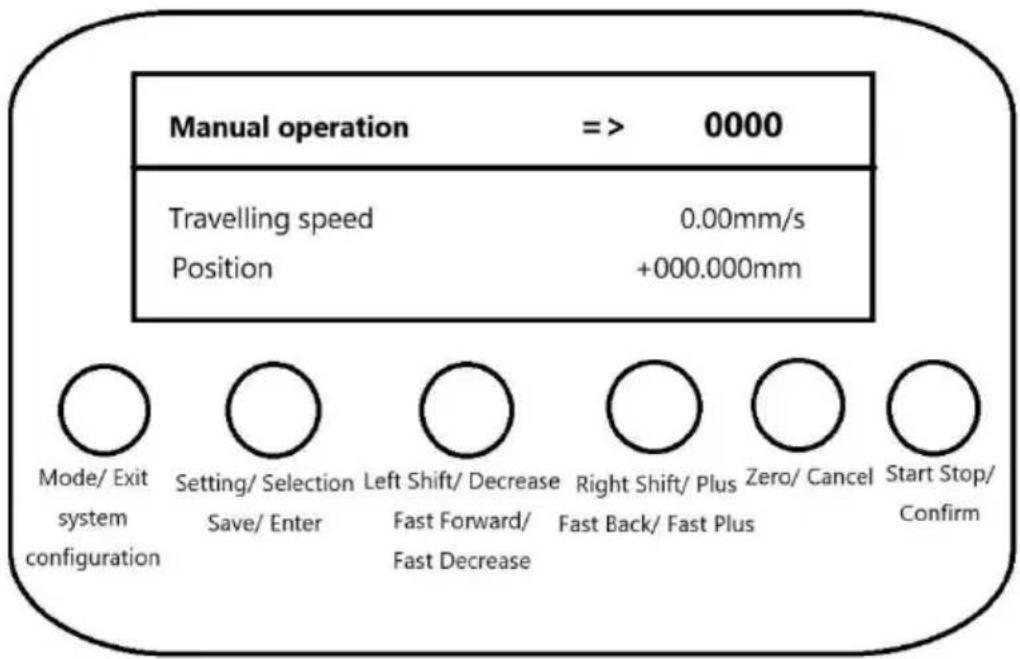

Beroende på den inställda rörelsehastigheten, flytta förbi manuellt 'vänsterväxling' eller 'högerväxling', och du kan växla riktning under stopptillståndet.

'Mode/Exit': kort tryckning " [Systemkonfiguration]": Lång tryckning

Kort tryck, avsluta arbetet, växla läge.

Långt tryck, avsluta arbetet, gå in i systemkonfigurationen.

Set/Select: Kort tryckning

' [Spara/Enter]": Lång tryckning

Kort tryck, byt riktning.

Flytta åt vänster/subtrahera: kort tryckning " [Snabbspolning framåt/Snabbminskning]": Lång tryckning

Kort tryck, enkel matningslängdjustering.

Lång tryck, kontinuerlig justering av matningslängden, lång tryck håll nere, varje intervall på 3S kommer automatiskt att justera matning

' Höger skift/lägg till": kort tryckning

" [SNABB RETRAKT / SNABB ADD]": Lång tryckning

Kort tryck, enkel matningslängdjustering.

Lång tryck, kontinuerlig justering av matningslängden, med lång tryckhåll, varje intervall på 3S kommer att justeras automatiskt i position.

Nollställ/Avbryt: Kort tryckning

Kort tryck, den aktuella positionen nollställs.

" Start/Stopp/Bekräfta": kort tryckning

Kort tryck, kör- och pauskontroll.

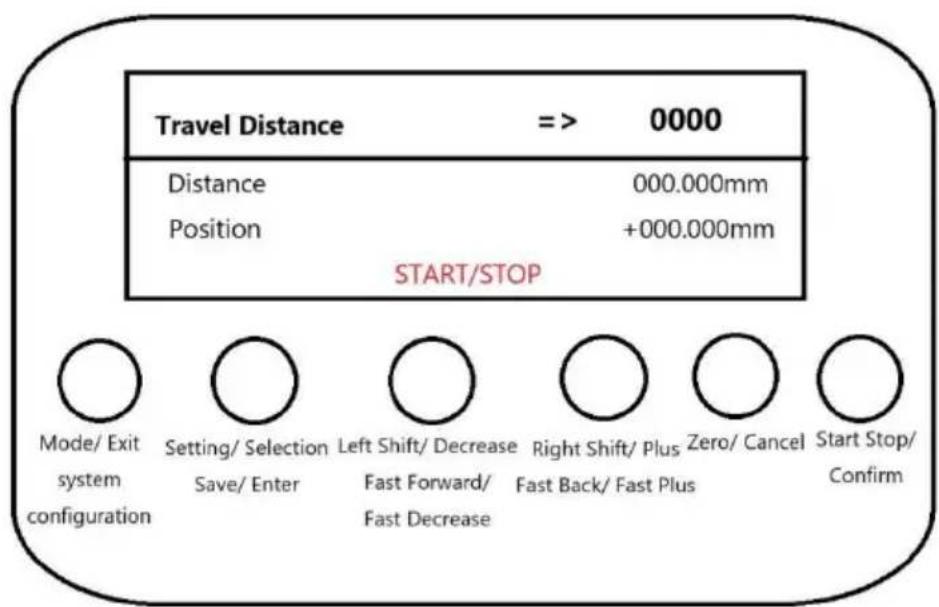

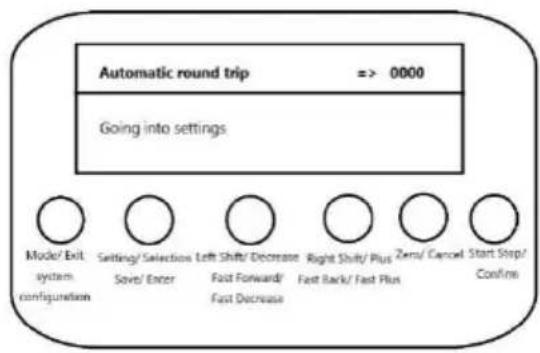

1. Manuell distansförskjutningsfunktion

Funktionsbeskrivning:

Enligt det inställda avståndet för att flytta, starta och flytta det inställda avståndet efter det automatiska stoppet, kan lopprocessen pausas och sedan börja igen för att fortsätta att flytta den återstående sträckan.

' Läge/Avbryt': kort tryckning

Systemkonfiguration: Lång tryckning

Kort tryck, avsluta arbetet, växla läge.

Långt tryck, avsluta arbetet, gå in i systemkonfigurationen.

'Set/Select': Kort tryckning

'Spara/Enter': Lång tryckning

Icke-körande tillstånd.

Kort tryck för att byta riktning.

'Flytta åt vänster/minska': Kort tryckning

'Snabbspolning framåt/snabbminskning': Lång tryckning

Icke-körande tillstånd.

Kort tryckning, enkel justering av färddistansparametern.

Långt tryck, kontinuerlig justering av färddistansparametern, med lång tryckning, varje 3S intervall justeras automatiskt.

'Höger skift/lägg till': kort tryckning

'Snabb bakåt/snabb plus': lång tryckning

Icke-körande tillstånd

Kort tryckning, enkel justering av residistansparameter.

Långt tryck, kontinuerlig justering av färddistansparametern, med lätt tryckning, varje 3S intervall justeras automatiskt.

'Noll/Avbryt': kort tryckning

I icke-körande tillstånd.

Kort tryck, första gången du först rensar avståndet som redan har flyttats, tryck igen, rensar det inställda avståndet.

'Start/Stopp/Bekräfta': kort tryckning

Kort tryck, start- och stoppkontroll.

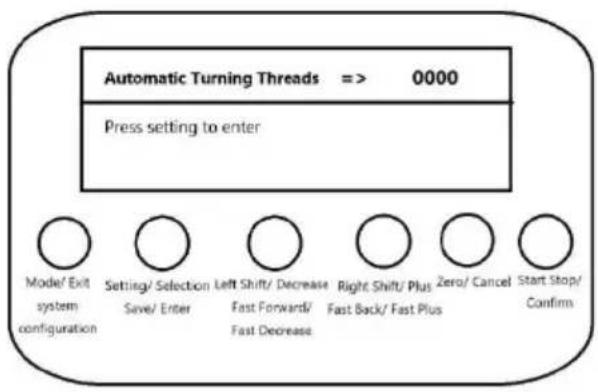

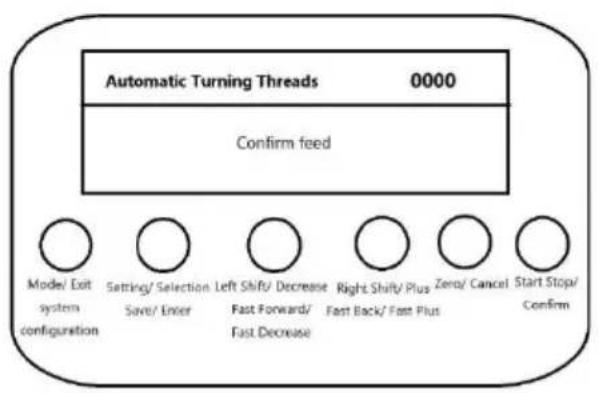

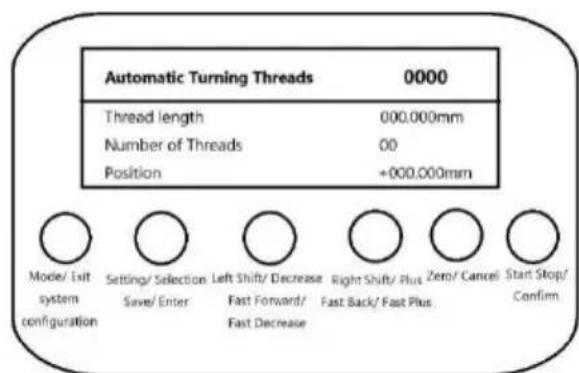

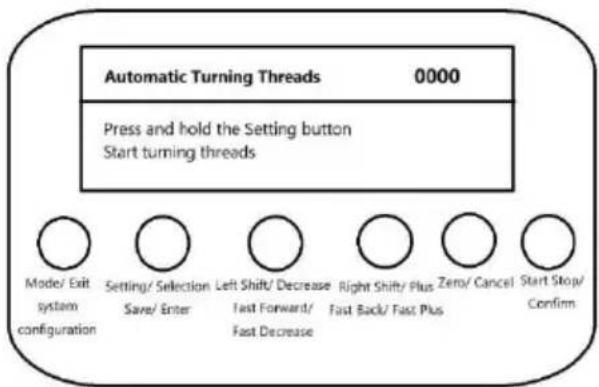

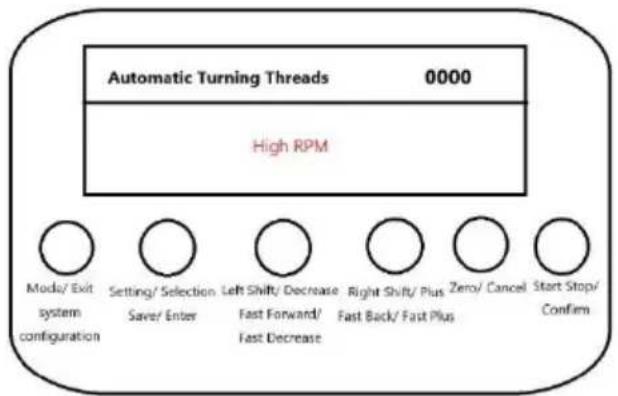

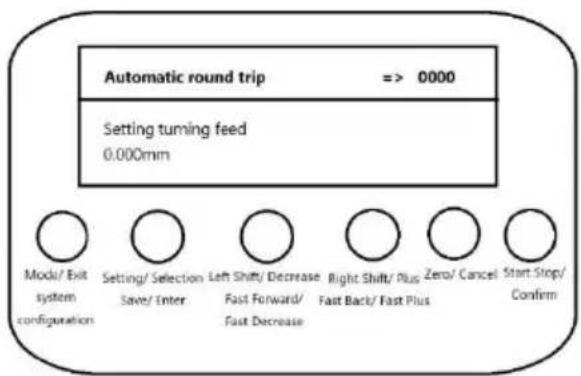

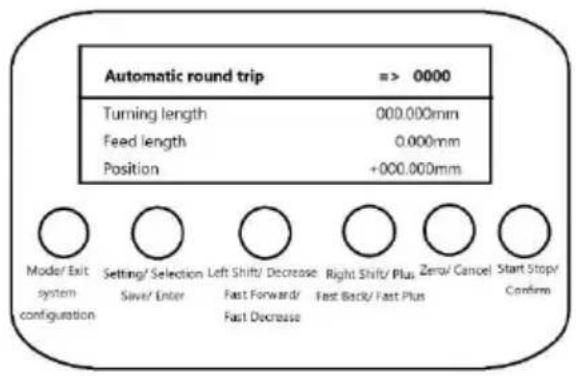

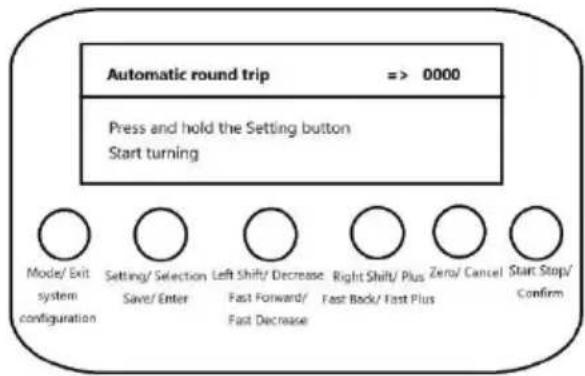

Automatisk gångvändning enligt inställd gångtyp, gänglängd och gångstorlek.

Gränssnitt för visning av standbystatus. Konfigurera Overdrive-gränssnittet.

Standby-gränssnittet som visas till vänster visas under läge för val av läge, och inställningsgränssnittet som visas till höger visas efter att du har tryckt på

'Setting'-knappen, efter att ha gått in i inställningsgränssnittet, kommer

parameterinställningar att avbrytas efter att du har tryckt på 'Cancel'-knappen och utgångsinställningen

kommer att visas, och sparinställningen kommer att visas när knappen 'Spara' trycks. När du trycker på "Spara"-knappen visar den sparade inställningen, och sedan går det automatiskt till arbetsläge.

Inställning av parameter gränssnitt. Uppmaning att gå in i arbetsdrift.

I inställningsläget

Tryck kort på 'Set/Select'-knappen för att byta inställningsparametrar.

Parameterlista:

Inställningsgängtyp: metrisk gänga, tumgänga och icke-standard precisionsgänga.

Ställ in gängstorlek: ställ in stigningsstorleken för metriska gängor och

1. icke-standardiserade precisionsgängor, och ställ in antalet tänder per tum för tumgängor.

Ställ in gänglängd: xxx.xxxmm.

Starta vridläge: manuell nyckelmanövrering, omedelbar automatisk drift och fördröjd

automatisk drift.

Startläge: manuell knappmanövrering, omedelbar automatisk drift och fördröjd

automatisk drift.

Fördröjningstid för automatisk drift: 1~30 sekunder.

Tryck länge på "Spara/Enter"-knappen för att spara parametrarna och gå in i arbetsläge automatiskt. Om trådlängden är 0 visas meddelandet att trådlängden inte är inställd.

Tryck kort på knappen "Clear/Cancel" för att avbryta parameterinställningen och återgå till gränssnittet för val av läge.

Metriskt/icke-standardiserat precisionsgänggränssnitt. Gränssnitt för fraktionerad tråd.

När metriska eller icke-standardiserade precisionstrådar har valts visas den vänstra grafskärmen med tonhöjdsinformation på rad 3.

När kejserliga trädar har valts visas den högra grafskärmen med antalet tänder per rad 3.

Bekräftelse av verktygsmatning/retur-promptgränssnitt. Varningsskärm för högt varvtal.

När startsvarvningsläget och startbackläget är inställda på manuell knappmanövrering, kommer gränssnittet till vänster att uppmanas när verktygsmatning och indragning står, och det är nödvändigt att trycka på 'Bekräfta'-knappen kort för att köra.

Om hastigheten på stegmotorns synkrona spindel är för hög, kommer det att uppmana gränssnittet till höger om för hög hastighet, och det är nödvändigt att minska spindelhastigheten.

Under arbetsförhållandena trycker du kort på knappen 'Läge/Avsluta' för att stoppa det aktuella arbetet och automatiskt återgå till gränssnittet för lägesval.

5. Automatisk tur och retur Funktion

Funktionsbeskrivning:

Synkroniserad spindelrörelse enligt inställd vridlängd och matningslängd, automatisk återgång efter förflyttning av inställd vridlängd.

Gränssnitt för visning av standbystatus. Konfigurera Overdrive-gränssnittet.

Standby-gränssnittet som visas till vänster visas under läge för val av läge, och inställningsgränssnittet som visas till höger visas efter att ha tryckt på knappen 'Set'. Efter att ha gått in i inställningsgränssnittet, avbryts parameterinställningen efter att trycka på 'Cancel'-knappen, och exit-inställningen kommer att visas, och sparinställningen kommer att visas när 'Spara'-knappen trycks ned. När du trycker på "Spara"-knappen visar den sparinställningen, och sedan går den in i arbetsläge

automatiskt.

Inställning av parameter-gränssnitt. Uppmaning att gå in i arbetsdrift

Under inställningsläget.

Tryck kort på 'Set/Select'-knappen för att byta inställningsparametrar.

Tryck och håll in 'Spara/Enter'-knappen för att spara parametrarna och gå in i arbete automatiskt.

Tryck kort på knappen "Clear/Cancel" för att avbryta parameterinställningen och återgå till gränssnittet för val av läge.

Korttillståndsgränssnitt Pausa tillståndsgränssnitt

I detta pausläge visar rad 4 pausen och i körläge visar rad 4 positionsinformationen.

I pausläge, tryck kort på 'Set/Select'-knappen för att byta riktning.

Tryck kort på 'Set/Select'-knappen för att byta riktning.

Tryck kort på 'Zero/Cancel'-knappen för att nollställa positionen.

I paus- eller körläge, tryck kort på 'Start/Stopp/Avbryt'-knappen för att byta riktning.

Tryck kort på 'Start/Stop/Confirm'-knappen för att starta eller pausa funktionen.

Tryck kort eller länge på 'Vänster skift/minska' eller 'Höger skift/lägg till' för att justera matningslängden.

Tryck kort på 'Mode/Exit'-knappen för att stoppa det aktuella arbetet och automatiskt tillbaka till gränssnittet för lägesval.

6. Systemkonfigurationsfunktioner

Funktionsbeskrivning:

Ställ in systemparametrar, inklusive displayspråk, summerbrytare.

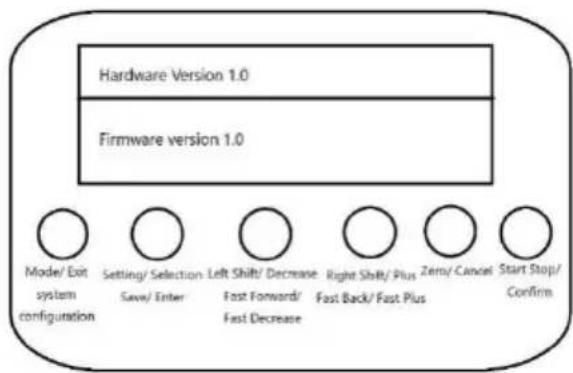

Öppnar skärmen Inställningar Skärm med versionsinformation

Under lägesvalstatus, tryck länge på knappen 'System Configuration' för att gå in i systeminställningsgränssnittet, visa gränssnittet till vänster

Efter att ha gått in i installationsgränssnittet, tryck på 'Avbryt'-knappen för att avbryta parameterinställningen och visa utgångsinställningen. Tryck länge på 'Spara'-knappen för att visa sparinställningen och återgå sedan automatiskt till lägesvalsgränssnittet.

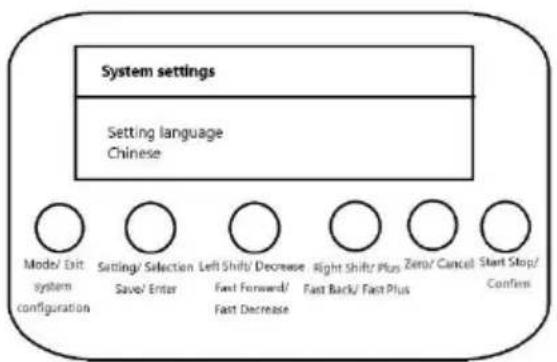

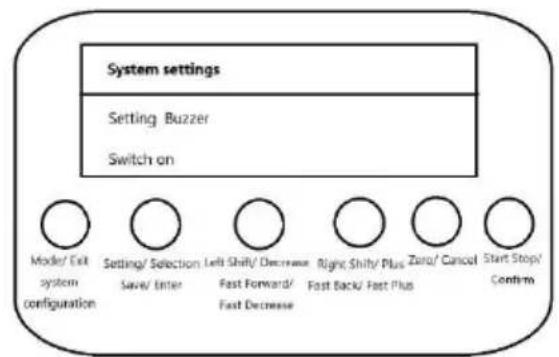

Skärmen Språkinställningar – Gränssnitt för sommarinställning

Tryck kort på 'Set/Select'-knappen för att byta inställningsparametrar.

Tryck och håll ned 'Spara/Enter'-knappen för att spara parametrar och återgå till gränssnittet för val av läge.

Tryck kort på 'Clear/Cancel'-knappen för att avbryta parameterinställningen och återgå till gränssnittet för val av läge.

Parameter:

Inställning av språk: kinesiska, engelska och ryska.

Ställ in sommar: på och av.

Parametrar för kodare och stegmotor

Stegmotor konfigurationskrav: stegmotor en cirkel på 1600 pulser, en cirkel att flytta mm.

Encoderkrav: 1000 pulser / cirkel, spindel och encoder utväxling på 2:1, det vill säga spindeln roterar 1 cirkel, pulsgivaren roterar 2 cirklar.

Svarvjusteringar

SE TILL ATT STRÖMBRYTAREN ÄR I AV-LÄGET OCH ATT HASTIGHETEN ÄR

VÄND NER TILL NOLL INNAN DU GÖR NÅGON JUSTERING AV DENNA ENHET.

• Byte av chuck: Stäng av svarven och koppla ur den från strömkällan. Placera ändstocken så långt bort från chucken som möjligt och placera en träbit eller en trasa under chucken för att skydda maskinen. Ta bort de tre bultarna som håller chucken på plats genom att ta bort och ta sedan bort chucken. Det kan behövas att knacka på chucken med en mjuk klubba. Placera en ny chuck på spindeln, följ stegen ovan i omvänd ordning.
• Byte av käftar: Placera chucknyckeln i chuckhålet och rotera moturs tills käftarna har maximalt öppet avstånd. Käftarna kan nu dras ut manuellt. För att placera nya käftar i chucken, för in käften i önskad chucköppning. Se till att det översta spåret på käften är i linje med spåret i chucken när du för in käften. När käften sitter i spåret, vrid chucken medurs för att dra ner käften. Upprepa detta med käftarna #2 och #3.
• Justering av bakstycke: För att justera placeringen av bakstyckesstödet, lossa muttern på dess bas, ändra dess läge och dra åt muttern igen. Förskjut ändstocken för att klippa avfasningar eller avsmalningar.
• Låsning av bakstycket: Vrid spännspaken medurs för att låsa bakstycket på plats, eller moturs för att låsa upp.
• Justering av verktygsstolpen: För att justera verktygsstolpen, lossa helt enkelt båda bultar som håller den på plats, flytta den till önskat läge och dra åt bultarna igen. Lossa bultarna på toppen av verktygsstolpen för att byta ut arbetsfräsar.
• Justering av vagnen: Vrid vagnens handhjul medurs för att flytta vagnen mot bakstycket. Vrid

handratten moturs för att flytta vagnen mot chucken.

Vagnens låsning: Vrid verktygsstolpens kontrollhandtag medurs för att dra åt och moturs för att lossa. Detta handtag måste lossas innan automatiska matningar används. - Justering av tvärglidning: Om du vrider på det tvärgående handhjulet kommer verktygsstolpen att glida vinkelrätt mot vagnen. Vrid handratten medurs för att flytta den bakåt och moturs för att flytta den framåt. Vagnens matningskontroll: Flytta halvmutterspaken nedåt för att koppla in halvmuttern och flytta vagnen under kraft. Se till att lossa halvmuttern innan du gör några justeringar för att undvika oväntade vagnrörelser. - Kompoundkontroll: Vrid det sammansatta kontrollhjulet moturs för att flytta massan utåt och medurs för att flytta den inåt, vilket ändrar skärvinkeln. - Spindellåsning: Vrid spaken medurs för att låsa spindeln och moturs för att låsa upp. - Justering av svansmatning: Vrid ratten för svansmatning medurs för att föra fram bakstycket mot chucken. Vrid handratten moturs för att flytta bakstycket bort från chucken.

Operation

• Håll och borra arbetsstycke: Använd chucken för att hålla ett arbetsstycke stadigt på plats. Använd ändstocken för att trycka in en borr i det roterande arbetsstycket.
• Ansiktsskärning: Använd chucken för att hålla ett arbetsstycke stadigt på plats. Använd verktygsstolpen för att trycka in en fräs i ytan på arbetsstycket. Kanten på fräsen måste vara i höjd med mitten.
• Invändig skärning: Använd chucken för att hålla ett arbetsstycke stadigt på plats. Vrid verktygsstolpen så att fräsen placeras mitt på arbetsstyckets framsida. Fasskärning: Använd chucken för att hålla ett arbetsstycke stadigt på plats. Justera vinkeln på verktygsstolpen för att skära avfasningar i arbetsstycket. Gängskärning: För att skära gängor, använd chucken för att hålla ett arbetsstycke stadigt på plats och koppla in halvmuttern. Använd verktygsstolpen för att trycka in en fräs i ytan på arbetsstycket.

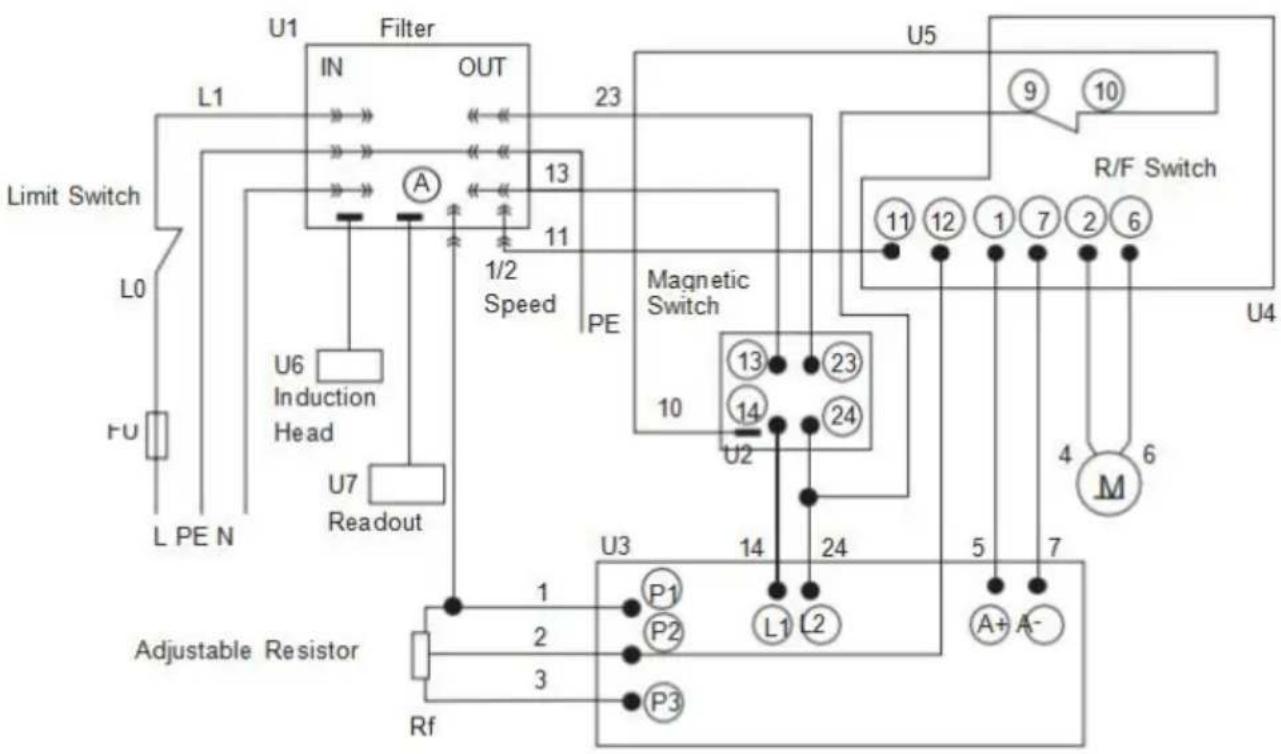

Wiring Diagram

Key

• Rengör maskinen från skraprester efter varje användning.
• Smörj de rörliga delarna med NLGI 2-fett mellan användningarna.
• LÅT INTE alltför mycket skräp samlas på brickan. Rensa bort skräp när det uppstår, stoppa svarven om det behövs.
• Inspektera med jämna mellanrum rörliga delar för tecken på slitage. Reparera eller byt ut eventuella skadade eller slitna delar före ytterligare användning.
• Inspektera regelbundet bultar, skruvar, spakar och andra fästelement för eventuella lösa delar. Dra åt efter behov.

Felsökning

Potential Problem	Vanliga lösninger
Arbetsstyckets yta és också grov.	Slipa skärverktyget iven.
	Minska matningshestigheten.
	Spänn fast skärverktyget medindre overhäng.
	Öka verktygets tipp radie.
Skärverktyget har a kort livslängd.	Minska skärhastigheten.
	Minska korsmatningsavständet.
	Lagg till fler smörjmedel på arbetsstycket.
Skärkanten bryter av.	Öka kilvinkel.
	Smörj arbetsstycket enchelig y.
	Draøy spindeln lager.
Den skärande tråden är fel	Justera skärverktygets slipvinkel .
	Justera skärverktygets tonhöjd.
	Justera arbetsstyckets diameter.
Arbetsstycket blir sammankopplat.	Justeraalandstocken till mitten av arbetsstycket .
	Rikta in den övre bilden ordentligt.
Svarven és pladdrar.	Minska matningshestigheten.
	Draøy huvudet lager.
Flankslitage ar für hoch.	Öka slättingsvinkel.
	Centrera skärningsen på rätt sätt på arbetsstyetcket.
Centrum springer varm.	Lossa bakstycket.
Spindeln gör det inte aktive	Lås upp nödstoppsbrytaren.

Regulatorns felindikering och hantering

IN GA.	Fel koda	Orsak fel	Felhantering
1	ER01	Överström skydd	Kontrollera om motorgränsnett är bra eut kontrollboxen.
2	ER02	HALL-signal fel	Kontrollera om motorgränsnett är i gotller byt ut motorn eller styrer
3	ER03	Låst rotor skydd	Kontrollera om motorgränsnett är bra emotorbelastningen är für h
4	ER04	Chipfel	Byt ut motor och kontr
5	ER05	Motorfel	Kontrollera om motorgränsnett är bra emotorbelastningen är für h
6	ER06	Potentiometer fel	Kontrollera att hastighetskontrollgränsnett gott skick.
7		Ingen display, denväxla ljuskom igen	1 Huvudkortet är trasigt. 2 Skärmenhuvudkortets anslutningslinjekontakt är在这方面

Tillverkare: Shanghai Xinmu Ye You Xiang Gong Si

Adress: Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200000 CN.

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
