GEBRUIKSAANWIJZING MX-S1170 Vevor

Wij streven er voortdurend maar om u gereedschappen gegen concurrerende vrijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gezruikt

geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de große topmerken en betekent nicht per se dat omslag alle categorieën van tools die wij aanbieden. U worden vriendelijk verzocht om te veri voorzichtig

wonneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijkking met de große topmerken.

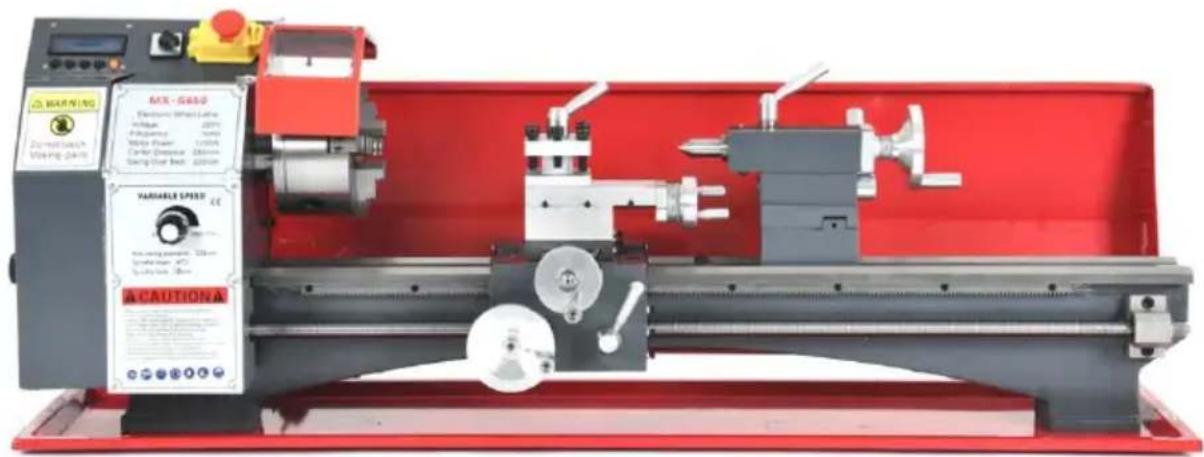

MODEL: MX-S450/MX-S1170

(De afbeelding is alleen ter referentie, kijk maar het daadwerkelijkke ol

Waarschuwing: om het risico op letsel te verkleinen,要去 de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europe richtlijn 2012/19/EG. Het symbol met een doorgestrepte afval geeft aan dat het product in de Europese Unie geschaden afvalinzameling vereist. Dit geldt voor het product en alle accie die met dit symbolঃ发展格局. Producten die als zodanggeraarkeerd,ogen Niet met het normale huishoudelijkke afval weggegooid,maar要去en worden ingeleverd bij een inzamelpu voor recycling van elektrische en elektronische apparaten.

Safety Information

Veiligkeit op de werkplek

• Zorg ervoor dat de werkplek schoon en goed verlicht is. Rommelige of donkere plekken zijn een uitnodiging tot ongelukken.
• NIET gebruiken. Houd kinderen en omstanders uit de buurtijdens het gebruik van dit product.
• Zorg ervoor dat de machine op een stabiele, vlakke en stevige ondergrond staat voordat u hem.gaat gebruiken.
• NIET in de buurt van explosieve, ontvlambare of bijtende vloeistoffen, gassen of stof.

• ALLEEN met stabiele, compatibele stroombronnen.
• ALTIJD voor dat de aan/uit-schakelaar uit staat voordat u het apparaat aansluit.
• nied als de aan/uit-schakelaar het nicht stabel aan of uitzet. Repareer of verwang het beschadigde onderdeel voordat u het verder gebruikt.

• Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten tijdens het gebruik van dit apparaat.

• Stel de elektrische componenten nicht bloot aan water, regen of extreme luchtvochtigkeit.

• Dit apparaat MOET elektrisch geaard zich voor verilig gebruik. Verwijder de aardingspen NIET, wijzig de stekker op geen enkele manier en gebruik g adapterstekkers.
• Houd het netsnoeruit de buurt van hitte, olie, scherpe randen of bewegel onderdelen.

Persoonlijke veiligheid

• GEBRUk dit apparaat NIET als u moe bent of onder invloed bent van dr alcohol of medicijnen.
• Draag.altijd dejuiste persoonlijke beschermingsmiddelen,zoals een stofmasker,een helm,een veiligheidsbril,antislipschoenen en oordopjes wanner u deze machine gebruikt.
• NIET te ver reiken. Zorg te allen hijde voor een goede basis en evenwich
• Draag GEEN sieraden of losse kleding en bind langhaar vast tijdens de operatie. Houd uw kleding,haar en handschoenen uit de buurt van bewegende delen.
• Verwijder eventuele afstelsleutels of steeksleutels voordat u het apparaat inschakelt.
• Menschen met een pacemaker dienen hun arts te raadplegen alvorens dit apparaat te gebruiken. Elektromagnetische velden in de buurt van een pacemaker konnen interferentie en zichs storingen veroorzaken.

Gebruik en onderhoud van draaibanken

• Verander NIET van versnelling verwijl de machine in werkig is.
• Forceer dit apparaat NIET. Reinig en smeer indien nodig als onderdelen langzaam beginnen te bewegen.
• Haal de stekker van het netsnoeruit het stopcontact voordat u aanpassing doorvoert, accessoires verwisselt of het apparaat opbergt.
• Gebruik alleen accessoires die door de fabrikant voor uw model worden aanbevolen.

• Laat het apparaat nooit onbeheerd anschter als het is aangesloten op een stopcontact.

• Zorg dat alle labels en naamplaatjes op het apparaat zitten. Als er losrakte onleesbaar worden, verrang ze dan voor verder gebruik.

Onderhoudsveiligung

• Trek.altijd de stekker van de mini uit het stopcontact Haal de stekker van draaibank uit het stopcontact voordat u inspectie-, onderhouds- of reinigingsproceduresuitvoert.
• Onderhoud dit product. Controller op verkeerde uitlijning of binding van onderdelen, breuk van onderdelen of andere omstandigheden die de werk van het apparaat kunnen beinvloeden. Als er schade worden gedetecteerd, het onderdeel dan repareren of verrangen voordat u het verder gezruikt.
• Onderhoud gereedschap met zorg. Houd snijgereedschap scherp en schoon.
• Onderhoud aan dit apparaat mag uitsluitend worden uitgevoerd door gekwalificeerd reparatiepersoneel.
• Bewaar dit apparaat en de onderdelen ervan buiten bereik van kinderen er andere ongetrainde Personen.

Symbol Guide

De volgende symbolen worden gebruikt op de etiketten van deze machine of deze handleiding:

Deze artikelen vormen een risico op ernstige schade aan eigendommen onlijk letsel.

Deze componenten vormen een risico op elektrische schokken. Lees het gedeelte Elektrische verilgheid hierboven zorgvuldig door.

Lees deze handleiding volledig door voordat u deze machine gebruikt.

Neem contact op met de klantenservice als u vragen hebt voordat u d machine gezruikt.

Zorg er alkijd voor dat deze machine elektrisch geaard is om elektrische schokken te voorkomen. Koppel deze machine los van de stroombron voordat u onderhouduitvoert.

Draag altijd een oogbescherming wanner u deze machine gebruikt.

Draag altijd gezoorbescherming wanner u deze machine gebruikt.

Draag.altijdhandbeschermingtijdenshet gebruik van deze machine.Zorervoordatdeze goed pasteniet door eendraaiendwerkstukkan wo

gegrepen.

Draag algtd voetbescherming bij het gebruik van deze machine. Rubbere zolen met stalen neuen worden sterk aanbevolen.

Draag.altijd hoofdbeschermingtijdens het gebruik van deze machine.

Gebruik een helm of soortgelijke helm om uzelf te beschemen gegen rondvliegend ruin.

Specifications

Direct Aandrijffspindel, Elektronische wielserie De parameters
Model Nummer	MX-S450
Spanning	Wisselstroom 2 30V , 50Hz / Wisselstroom 110V 60Hz
Het spindeltype	DC borstelloos Direct Aandrijffspindel
De Motor Stroom	1 .25 KW
Uitgangskoppel	4,5 NM / 850 tspm
Snelheid	0-2500 tspm
Spindel door Gat / Grootte	3 8mm / MT5
Klauwmaat	1 25mm
Hoofd Maat	60*60mm
Losse kop mouw Afmetingen	50mm / MT2
Goor / Netto gewicht	61,1KG / 76,1KG
De transmissieweg	Elektronisch Hangend wie , stepper Motor
Stappenmotor Model	86-8,5 zeemijl
Voerweg	Horizontal Automatisch, Vertical Handmatig
Zwaai over Bed	2 2 0mm
Bereik van schroefdraad	0,5-3 mm / TPI 6 -4 0
Machine Modus	Programma Aantal instelbaar, gemeenschappelijk Brits system
Belangrijkste schroefspecificaties	Driehoek 16mm*2.0
Hartinfarct ( Centrum Afstand	4 5 0mm
Verpakkingsgrootte	1005 * 525 * 5 55mm

Specifications

Direct Aandrijfspindel, Elektronische wielserie De parameter
Model Nummer	MX-S1 170
Spanning	Wisselstroom 2 30 V, 50 Hz / wisselstroom 110 V, 60 Hz
Het spindeltype	DC borstelloos Direct Aandrijfspindel
De Motor Stroom	1.25 KW
Uitgangskoppel	4,5 NM / 850 tpm
Snelheid	0-2500 tpm
Spindel door Gat / Grotte	3 8mm / MT5
Klauwmaat	1 25mm
Hoofd Maat	60*60mm
Losse kop mouw Afmetingen	50mm / MT2
Goor / Netto gewicht	87,6KG / 109,7KG
De transmissieweg	Elektronisch Hangend wie , stepper Motor
Stappenmotor Model	86-8,5 zeemijl
Voerweg	Horizontal Automatisch, Vertical Handmatig
Zwaai over Bed	2 2 0mm
Bereik van schroefdraad	0,5-3 mm / TPI 4 -4 0
Machine Modus	Programma Aantal instelbaar, gemeenschappelijk Brits system
Belangrijkke schroefspecificities	Driehoek 16mm*2.0
Hartinfarct ( Centrum Afstand )	10 00mm
Verpakkingsgrootte	14 9 0* 515 *5 5 5 mm

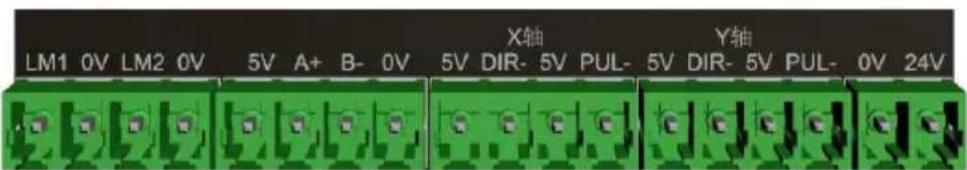

13. Interface definitions

Eindschakelaar

0V: Gemeenschappelijk aansluiting voor LM1- en LM2-schakelsignalen.

Encoderinterface

5V: Positieve aansluiting van de encodervoeding.

A+: Encodersignaal A+.
B-: Encodersignaal B-.
0V: Negatieve zije van de voeding van de encoder.

Stappenmotor driver interface (X-as/Y-as, enkelvoudige as alleer X-as)

5V: DIR+ voor stappenmotordriver.

DIR-: DIR- van de stappenmotordriver.

5V: PUL+ voor stappenmotordriver.

PUL-: PUL- van de stappenmotordriver.

Voedingsinterface

0V: Negativve voeding.
24V: Positieve voeding.

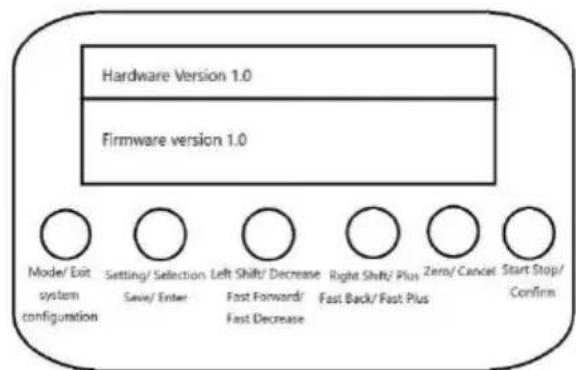

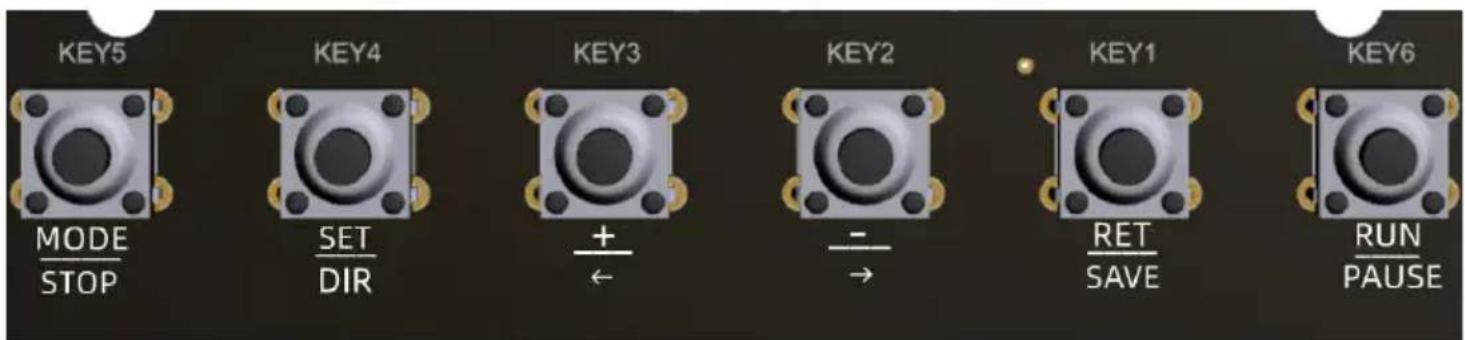

14. Belangrijkste beschrijving

Erijken6knoppen:KEY1~KEY6.

SLEUTEL5:

'Modus/Afsluiten': korte druk op actie

['Systeemconfigatie']: lange drukactie

In de modusselectiestatus dient het kort indrukken van de toets a modusomschakelingsfunctie en het lang indrukken van de toets als systeemconfiguratiefunctie.

Druk in de werkstatus van de voertuigthread of roundtrip-modus koop de toets om de huidige werkmodus te verlaten en terug te kaar de modusselectiestatus.

SLEUTEL4:

'Instelling/Selectie': korte drukactie

"[Opslaan/Enter]: lange drukactie

In de modusselectiestand dient een korte druk op de toets om d instelling te openen en de instelparameters te wijzigen.

In de instellingenstand slaat u de instellenen op door lang op de te drukken en maar het werk te gaan.

SLEUTEL3:

'Linker shift / min': korte drukactie

"[Snel vooruit / Snel terug]: Lange drukactie

Linksom draaien van de schroef in de handmatige modus, aanwijns nel vooruit-functie.

Enkele min- of snelle minfunctie voor instelparameters in de instelmodus.

SLEUTEL2:

'Rechts verschuiven/toevoegen': korte drukactie

'[SNEL TERUGTREKKEN / SNEL TOEVOEGEN]: lange drukactie

Rechtsverschuiving van de schroef in de handmatige modus, wijzende of snel anschteruit-functie.

Enkele optel- of snelle optelfunctie voor het instellen van parameters in de instalstatus.

SLEUTEL1:

'Wissen/Annuleren': korte drukactie

In de instellingsstatus=kunt u de toets kort indrukken om te annuen de parameterinstelling te verlaten. Vervolgens keert u terug na de modusselectiestatus.

Als de functie werkt,kest u met een korte druk op de toets de positie op nul zetten of de afstand maar nul verplaatsen.

SLEUTEL6:

'Start-stop/Bevestigen': korte drukactie

Tijdens de werkung is er een start-stop-actie of een handmatige bevestigingsfunctie.

Het LCD-schem geegt in totaal 4 regels met informatatie wee:

Op de eerste regel worden de modus, bewegingsrichting en snelh weergegeben;

Regel 2 tot en met 4 gehen informatie over instellingsparameters, informatatie over de werkingsstatus of promptinformatie wee.

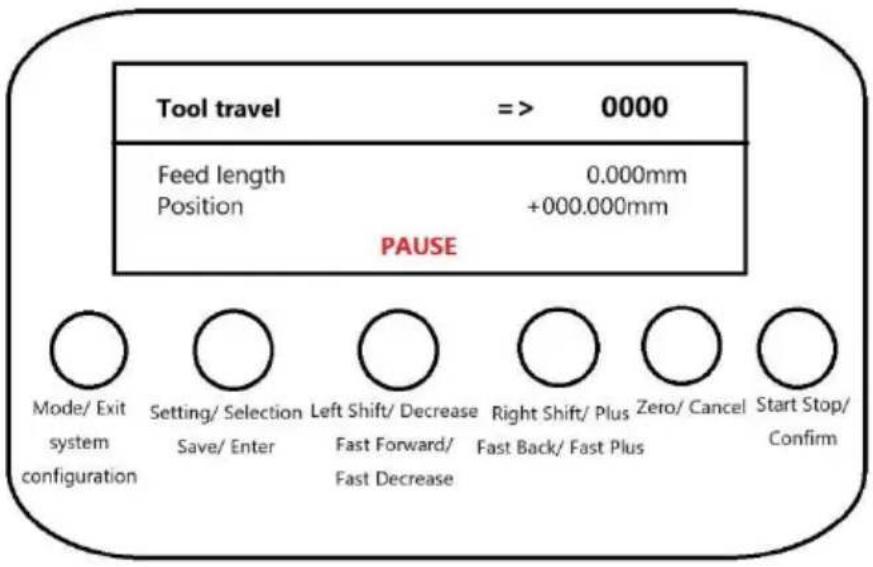

2. Gereedschapsbewegingsfunctie

Functieomschrijving:

Het draaien gebeurt door het toerental van de spindel te synchroniseren met de ingestelde invoerlengthe. De draairichting kan op elk moment tijdens het draaien worden gewijzigd.

Modus/Afsluiten': korte drukactie

' [Systeemconfigatie]: Lang indrukken actie

Kort indrukken, werk verlaten, modus wisselen.

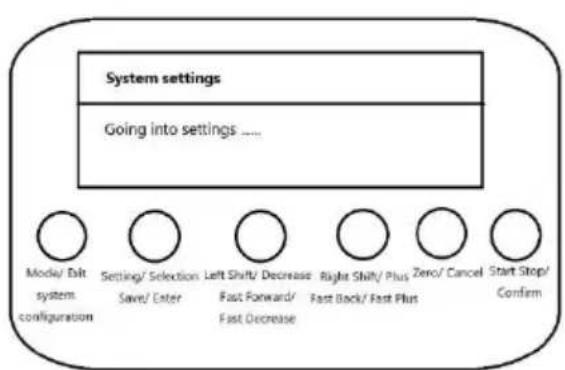

Lang indrukken: werk verlaten, systemdconfiguratie openen.

' Set/Select': Korte drukactie
' [Opslaan/Enter]: Lange drukactie

Kort indrukken,richtingveranderen.

Lang indrukken, ongeldig.

' Verplaatsaar links/Aftrekken':korte drukactie
' [Snel vooruit/Snel terug]": Lange drukactie

Kort indrukken, enkele invoerlengthe-instelling.

Lang indrukken, continue aanpassing van de invoerlengthe, lang indrukken, elke interval van 3 seconden za automatisch de aanpassing doorvoeren.

' Rechts verschuiven/toevoegen': korte drukactie

' [SNEL TERUGTREKKEN / SNEL TOEVOEGEN]": Lange drukactie

Kort indrukken, enkele invoerlengthe-instelling.

Lang indrukken, continue aanpassing van de invoerlengthe, bij lar indrukken worden de positie automatisch elke 3 seconden aangepast.

' Nul/Annuleren': Korte drukactie

Kort indrukken, de huidige positie worden op nul gezet.

' Start/Stop/Bevestigen': korte drukactie

Kort indrukken, rennen en pauzeren.

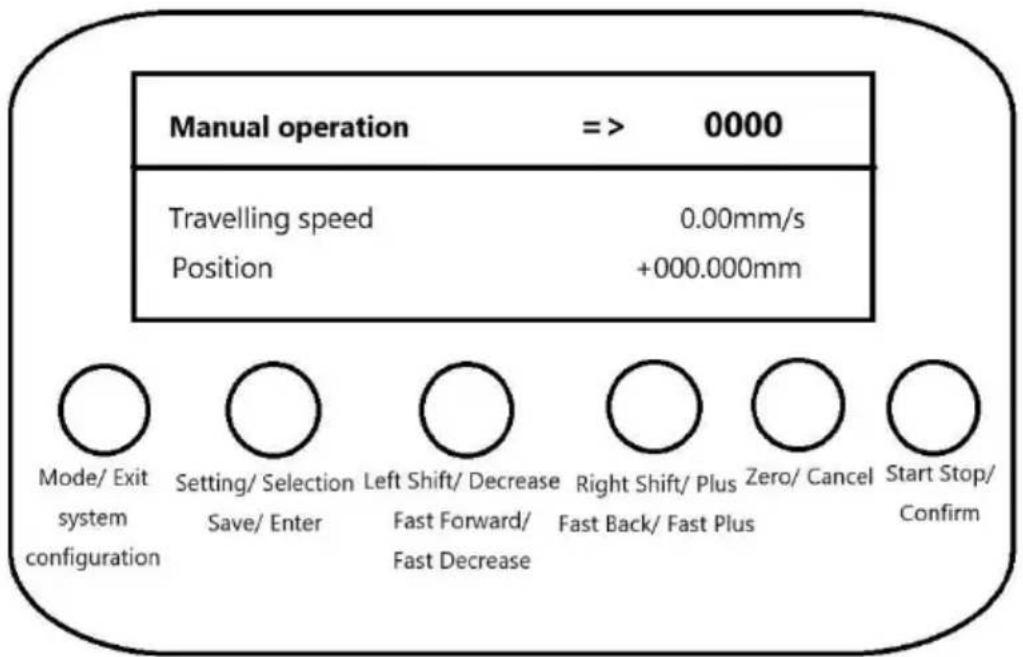

14. Handmatige snelheidsschakelfunctie

Functieomschrijving:

Beweeg handmatig volgens de ingestelde bewegingssnelheid door 'left shift' right shift'-knop, en u kunt de richting veranderen in de stopstand.

Modus/Afsluiten': korte drukactie

' [Systeemconfigatie]": Lang indrukken actie

Kort indrukken, werk verlaten, modus wisselen.

Lang indrukken: werk verlaten, systemdconfiguratie openen.

Set/Select': Korte drukactie

' [Opslaan/Enter]: Lange drukactie

Kort indrukken,richtingveranderen.

Lang indrukken, ongeldig.

' Verplaatsaar links/Aftrekken':korte drukactie

' [Snel vooruit/Snel terug]": Lange drukactie

Kort indrukken, enkele invoerlengthe-instelling.

Lang indrukken, continue aanpassing van de invoerlengthe, lang indrukken, elke 3 seconden worden de invoer automatisch aangepas

' Rechts verschuiven/toevoegen': korte drukactie

[SNEL TERUGTREKKEN / SNEL TOEVOEGEN]": Lange drukactie

Kort indrukken, enkele invoerlengthe-instelling.

Lang indrukken, continue aanpassing van de invoerlengthe, bij lang indrukke wordt de positie automatisch elke 3 seconden aangepast.

' Nul/Annuleren': Korte drukactie

Kort indrukken, de huidige positie worden op nul gezet.

' Start/Stop/Bevestigen': korte drukactie

Kort indrukken, rennen en pauzeren.

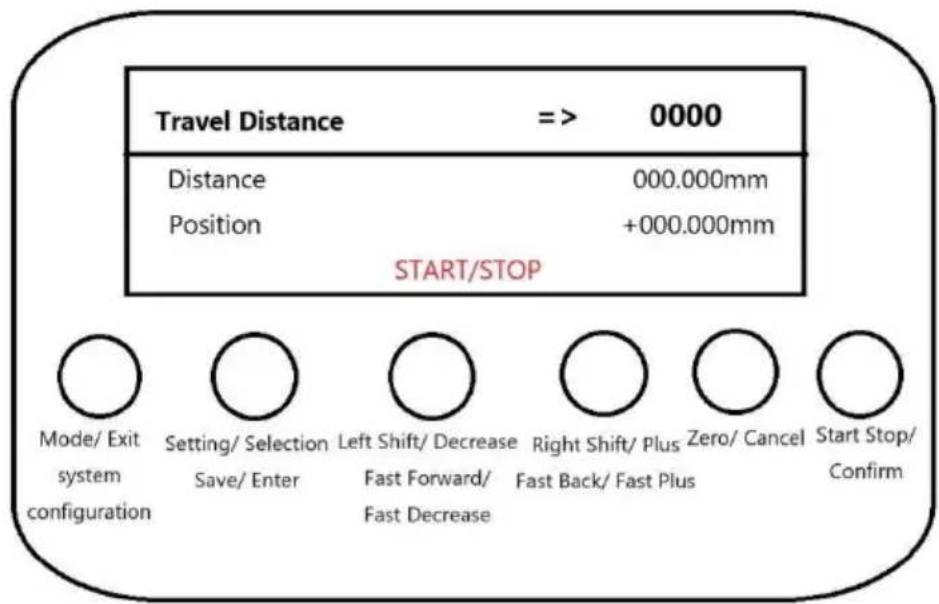

1. Handmatige afstandsverschuivingsfunctie

Functieomschrijving:

Afhankelijk van de ingestelde afstand die moet worden afgelegd,(Intingestelde afstand starten en verplaatsen. Na de automatische stop(Inte proces pauzeren en verrolgens opnieuw starten om de resterende afstand verplaatsen.

Modus/Afsluiten': korte drukactie
' [Systeemconfigatie]": Lang indrukken actie

Kort indrukken, werk verlaten, modus wisselen.

Lang indrukken: werk verlaten, systeemconfiguratie openen.

Set/Select: Korte drukactie
' [Opslaan/Enter]: Lange drukactie

Niet-actieve status.

Kort indrukken om vanrichting te veranderen.

Lang indrukken, ongeldig.

' Naar links/verlagen': korte drukactie

" [Snel vooruit/Snel terug]": Lange drukactie

Niet-actieve status.

Kort indrukken, enkele aanpassing van de afgelegde afstandsparameter.

Bij lang indrukken worden de afgelegde afstandssparameter continu aangepast. Bij lang indrukken worden de parameter automatisch elke seconden aangepast.

' Rechts verschuiven/toevoegen': korte drukactie

" [Snel terug/Snel plus]: lange drukactie

Niet-draaiende staat

Kort indrukken, enkele aanpassing van de afgelegde afstandsparameter.

Bij lang indrukken worden de afgelegde afstandssparameter continu aangepast. Bij lang indrukken worden de parameter automatisch elke seconden aangepast.

' Nul/Annuleren': korte drukactie

In Niet-actieve toestand.

Kort indrukken, de eerste keer wist u eerst de reeds afgelegde a nogmaals indrukken wist u eerst de ingestelde afstand.

' Start/Stop/Bevestigen': korte drukactie

Kort indrukken, start- en stopbediening.

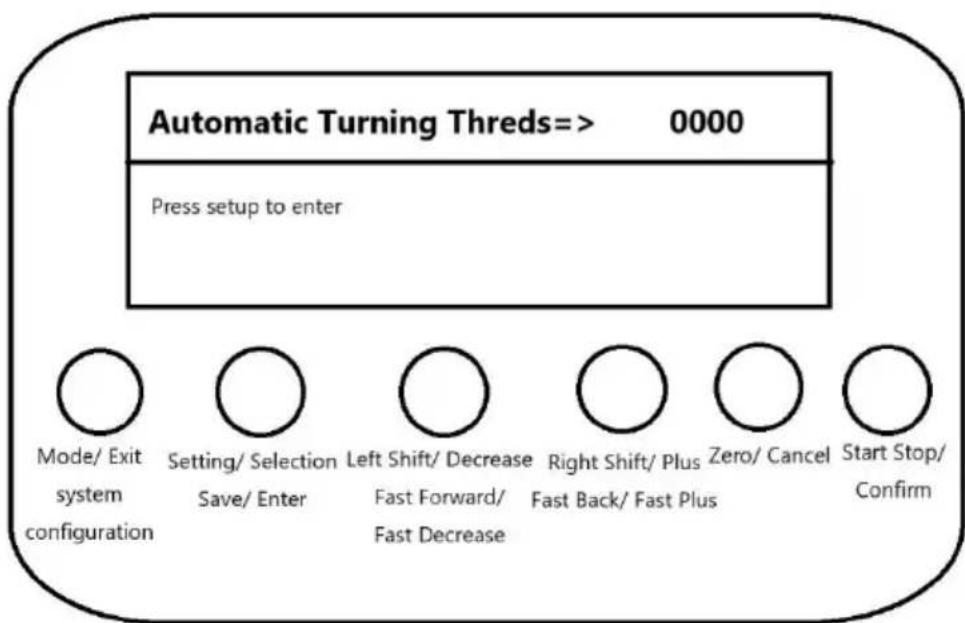

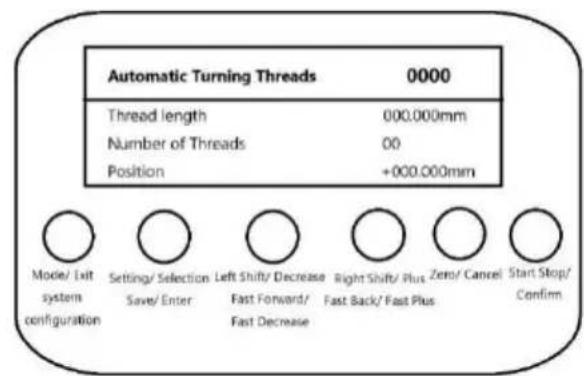

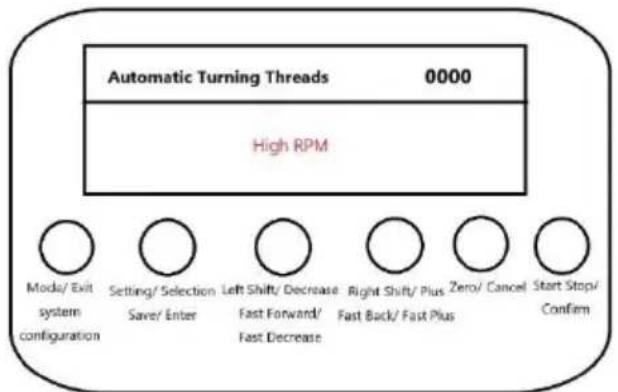

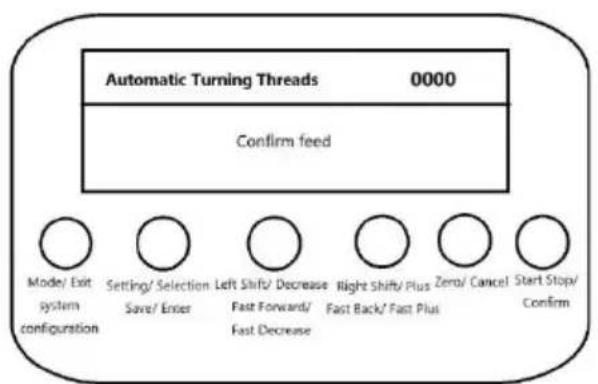

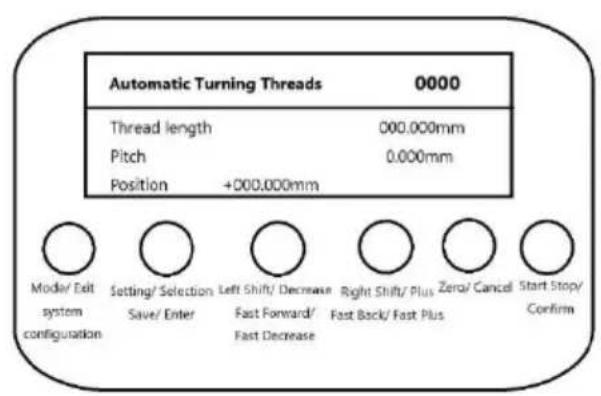

4. Automatische draadinvoerfunctie

Functieomschrijving:

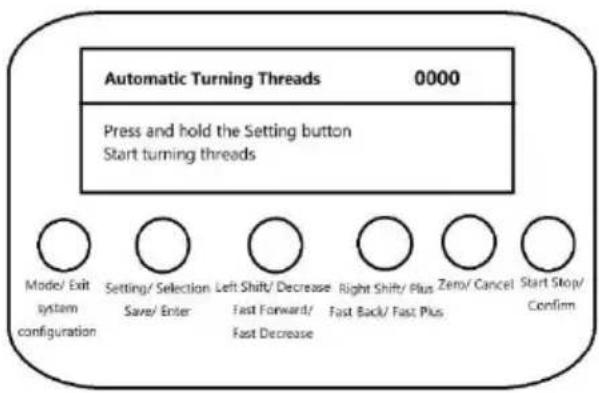

Automatisch draadsnijden volgens het ingestelde draadtype, draadlengthe en draadgroote.

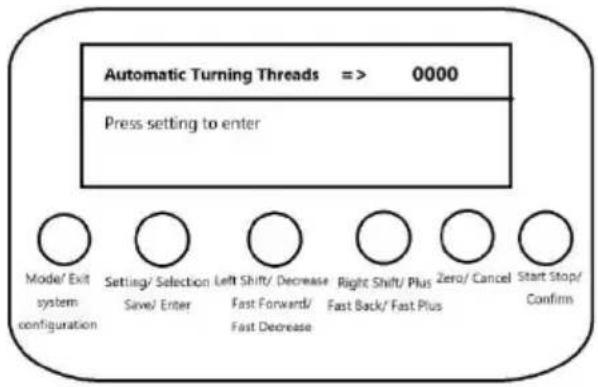

Stand-bystatusweergave-interface De Overdrive-interface instellen

De aan de linkerkant getoonde standby-interface wordt weergegeven onder de staat de modusselectie, en de aan derechterkant getoonde instellingeninterface wordt weergegeven na het indrukken van de knop 'Instelingen', na het openen van de instelingeninterface wordt de parameterinstelling geannuleerd na het indrukken van de knop 'Annuleren', en de instelling verlaten
wordt weergegeven en de opslaginstelling wordt weergegeven wanner de knop 'Opslaan' wordt ingedrukt. Wanner u op de knop 'Opslaan' drukt, wordt de opslaginstelling weergegeven en gaat deze automatisch maar de werkstatus.

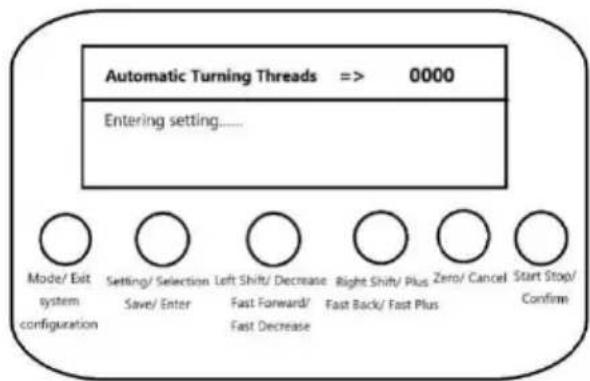

Parameterinterface instellen Prompt om de werkprocedure in te gaan

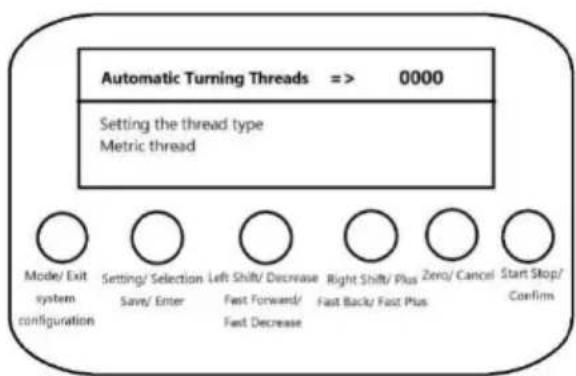

In de instellingsstatus Druk kort op de knop 'Set/Select' om de instelparameters te wijzigen.

Parameterlijst:

Instelbare draadtypes: metrische draad, inch-draad en nicht-standard priscisiedraad. Draadmaat instellen: stel de spoed in voor metrische draden en nicht-standard precisiedraden, en stel het aantal tanden per inch in voor inch-draden.

Stel draadlength in: xxx.xxxmm.

Start draaimodus: handmatige sleutelbediening, onmiddelijkke automatische bediedingen en vertraagde automatische werkung.

Start back-modus: handmatige toetsbediening, onmiddelijkke automatische bediening en vertraagde automatische bediening.

Vertraging van automatische werkig: 1~30 seconden.

Druk lang op de knop 'Save/Enter' om de parameters op te slaan en automatisch werkstatus te gaan. Als de threadlengthe 0 is, verschijnt het bericht dat de threadniet is ingesteld.

Druk kort op de knop 'Wissen/Annuleren' om de parameterinstelling te annuleren en te keren maar de interface voor modusselectie.

Interface voor metrische/niet-standaard precisiedraad Fractionele draadinterface

Wanner metrische of nicht-standard precisiedraden zijn geselecteerd, worden het linker grafiekschem weergegeben met spoedinformatie op regel 3.

Wonneer u imperiale draden selecteert, worden het rechtter grafiekschem weergegeven met het aantal tanden per inch in regel 3.

Bevestiging van de interface voor gereedschapstoevoer/retourprompt

Waarschuwingsschem voor hoop toerental

Wanner de startdraaimodus en de starterzugmodus zich ingesteld op handmatigesleutelbediening, worden bij het starten van de gereedschapsinvoer en -intrekking deinterface aan de linkerkant weergegeven. U要去 dan kort op de knop 'Bevestigen'drukken om de bewerking uit te voeren.

Als de snelheid van de synchrone spindel van de stappenmotor te hoog is, worden interface met de te hoge snelheid aan de rechterkant geactiveerd en要去 despindelsnelheid worden verlaagd.

Druk tijdens de werkomstandigheden kort op de knop 'Mode/Exit' om het huidige wè stoppen en automatisch terug te keren maar de interface voor modusselectie.

5. Automatische roundtrip-functie

Functieomschrijving:

Gesynchroniseerde spindelbeweging volgens de ingestelde draai- en voedingslength, automatische terugloop na het verplaatsen van de ingestelde draai- en voedingslength. Stand-bystatusweergave-interface De Overdrive-interface instellen

De aan de linkerkant getoonde standby-interface wordt weergegeven onder de staat de modusselectie, en de aan de rechterkant getoonde instellingeninterface wordt weergegeven na het indrukken van de knop 'Instelingen', na het openen van de instellingeninterface, de parameter instelling worden geannuleerd na het indrukken van 'Annuleren' knop, en de exit instelling worden weergegeven, en de opslaande instelling worden weergegeven wanner de 'Opslaan' knop worden ingedrukt. Wanner u op de

'Opslaan' knop drukt, worden de opgeslagen instelling weergegeven, en gaat het automatisch maar de werkstatus.

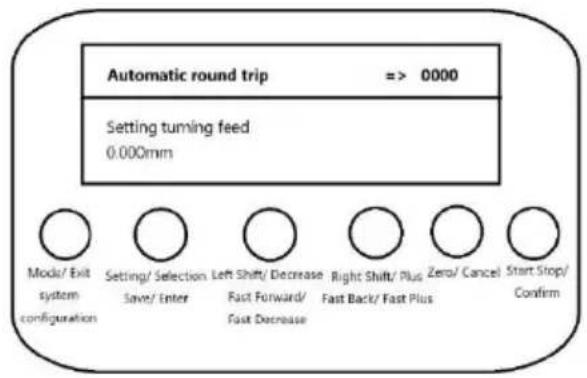

Parameterinterface instellen Prompt om de werkprocedure in te gaan

Onder de instellingsstatus.

Druk kort op de knop 'Set/Select' om de instellingsparameters te wijzigen.

Houd de knop 'Opslaan/Enter' ingedrukt om de parameters op te slaan en automatisnaar de werkstatus te gaan.

Druk kort op de knop 'Wissen/Annuleren' om de parameterinstelling te annuleren en te keren maar de interface voor modusselectie.

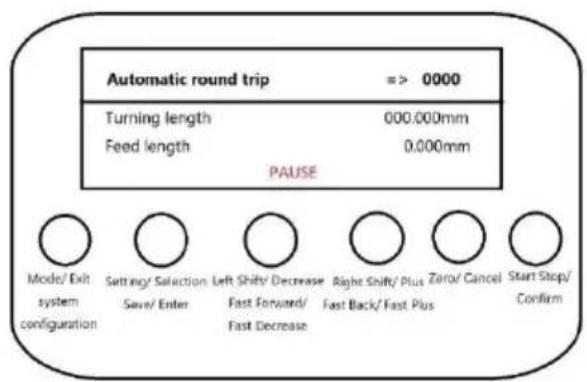

Interface voor de actieve status Pauzestatusinterface

In de pauzestand geeft regel 4 de pauze wee en in de actieve stand geeft regel positie-informatie wee.

Druk in de pauzestand kort op de knop 'Set/Select' om de richting te veranderen.

Druk kort op de knop 'Set/Select' om de richting te veranderen.

Druk kort op de knop 'Nul/Annuleren' om de positie op nul te zetten.

Druk in de pauze- of actieve stand kort op de knop 'Start/Stop/Annuleren' om van te veranderen.

Druk kort op de knop 'Start/Stop/Bevestigen' om de functie te starten of te pauzere Druk kort of lang op de knop 'Linker shift/verkleinen' of 'Rechter shift/toevoegen' om feedlengte aan te passen.

Druk kort op de knop 'Modus/Afsluiten' om het huidige werk te stoppen en automaf terug te keren maar de interface voor modusselectie.

6. Systemeumconfigaratiefuncties

Functieomschrijving:

Systeemparameters instellen, inclusief weergavetaal en zoemerschakelaar.

Het scherm Installingen openen Versie-informatieschemr

Druk in de modusselectiestatus lang op de knop 'Systeemconfigatie' om de interface systeeminstelingen te openen. De interface worden aan de linkerkant weergegeven.

Nadat u de instellingeninterface hebt geopend, drukt u op de knop 'Annuleren' om parameterinstelling te annuleren en de afsluitinstallingen waar te given. Houd de kno 'Opslaan' lang ingedrukt om de opgeslagen instelleningen waar te given en keer

vervolgens automatisch terug maar de interface voor modusselectie.

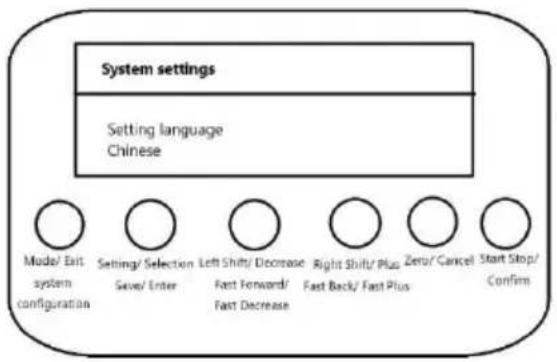

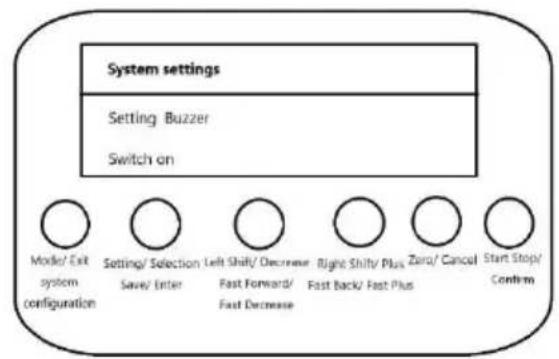

Taalinstellingenschem Interface voor zoemerinstellenen

Druk kort op de knop 'Set/Select' om de instellingsparameters te wijzigen.

Houd de knop 'Opslaan/Enter' ingedrukt om de parameters op te slaan en terug te waar de interface voor modusselectie.

Druk kort op de knop 'Wissen/Annuleren' om de parameterinstelling te annuleren en te keren maar de interface voor modusselectie.

Parameter:

Taalinstallingen: Chinees, Engels en Russisch.

Zoemer instellen: aan enuit.

Encoder- en stappenmotorparameters

Vereisten voor de configuratie van de stappenmotor: stappenmotor een cirkel van 16 pulsen, een cirkel om 2 mm te verplaatsen.

Lathe Adjustments

ZORG ERVOOR DAT DE AAN/UIT-SCHAKELAAR IN DE UIT-STAND STAAT EN DAT DE SNELHEID IS

TIJDENS HET AANPASSEN VAN DIT APPARAAT MOET DE STAND WORDEN GEWIJZIGD TOT NUL.

• Chuck cervangen: Schakel de draaibank uit en haal de stekker uit het stopcontact. Plaats losse kop zo ver möglichk van de chuck en leg een stuk hout of een doek onder de ch machine te beschermen. Verwijder de drie bouten die de chuck op+zijn plaats houden doc moeren te verwijderen en verwijderervolgens de chuck. Het kan nodig+zijn om met een hamer op de chuck te tikken. Om een neue chuck op de spindel teplaatsen, volgt u bovenstaande stappen in omgekeerde volgorde.
• Vervangen van de kaak: Plaats de klauwsleutel in het gat van de klauw en draai gegen totdat de klauwen maximaal open�. De klauwen konnen nu handmatig worden uitgetrokk Om/Newe klauwen in de klauw teplaatsen, kiest u de #1 klauw en plaatst u deze in gewenste klauwsleuf. Zorg ervoor dat de bovenste groef van die sleuf Niet zichtaar is wa de klauwplaatst. Zodra de klauw in de sleuf zit, draait u de klauw met de klok mee or aanbeneden te trekken en vast tezetten. Herhaal dit met klauwen #2 en #3.
• Tailstock-aanpassing: Om deplaatsing van de tailstock-steun aan te passen, draait u de op de basis los, verandert u de positie en draait u de moer waar vast. Verplaats de tail schuine kanten of taps toelopende delen te snijden.
• Vergrendelen van de losse kop: Draai de klemhendel met de klok mee om de losse ko vergrendelen, of gegen de klok in om te ontgrendelen.
• Tool Post-aanpassing: Om de tool post aan te passen, draait u eenvoudigweg beiden boud die hem op+zijn plaatshouden, verplaatst u hem maar de gewenste positie en draait u de weer vast. Draai de bouten bovenop de tool post los om werkfrezen te verrangen.
• Wagenaftstellung: Draai het handwiel van de wagen met de klok mee om de wagen maar losse kop te verplaatsen. Draai het handwiel gegen de klok in om de wagen maar de klok verplaatsen.

Wagenvergrendeling: Draai de bedieningshendel van de gereedschapspost met de klok mee om vast te zetten en gegen de klok in om los te make. Deze hendel moet worden losc voordat automatische feeds worden gebruikt.
- Cross Slide Adjustment: Door het cross slide handwiel te draaien, schuift de gereedschapshouder loodrecht op de geleiding. Draai het handwiel met de klok mee om het terug te bewegen, en gegen de klok in om het vooruit te bewegen.
Wagentoeverregeling: Beweeg de halve moerhendel omlaag om de halve moer te activeren en de wagen onder stroom te verplaatsen. Zorg ervoor dat u de halve moer loskoppelt wa aanpassingen maakt om onverwachte wagenbewegingen te voorkomen.
- Compoundregeling: Draai het compoundregelwiel gegen de klok in om het compound maar buiten te bewegen en met de klok mee om het�ntenbewegen, waardoor de sverandert.
Pinole vergrendelen: Draai de hendel met de klok mee om de pinole te vergrendelen en segende klok in om te ontrendelen.
Tail Feed Adjustment: Draai het tail feed handwiel met de klok mee om de losse kop maar de klauwplaat te verplaatsen. Draai het handwiel gegen de klok in om de losse kop van de klauwplaat af te bewegen.

Operation

• Werkstuk vasthouden en boren: Gebruik de klauw om een werkstuk stevig op+zijn plaats te houden. Gebruik de losse kop om een boor in het roterende werkstuk te drukken.
• Face Cutting: Gebruik de klauw om een werkstuk stevig op+zijnplaats te houden. Gebruik d gereedschapshoender om een frees in het vlak van het werkstuk te drukken. De rand van moet bezelfde hoogte hebben als het midden.
• Intern snijden: Gebruik de klauw om een werkstuk stevig op+zijnplaats te houden. Draai degereedschapshoender zodenig dat de frees in het midden van de voorkant van het werkstul geplaatst.
• Afschuinen: Gebruik de klauw om een werkstuk stevig op zichnplaats te houden. Pas de hoe de gereedschapshoender aan om afschuiningen in het werkstuk te snijden.
• Draadsnijden: Om draad te snijden, gebruikt u de klauw om een werkstuk stevig op+zijnplaats te houden en de halve moer vast te zetten. Gebruik de gereedschapshoender om een frees in vlak van het werkstuk te drukken.

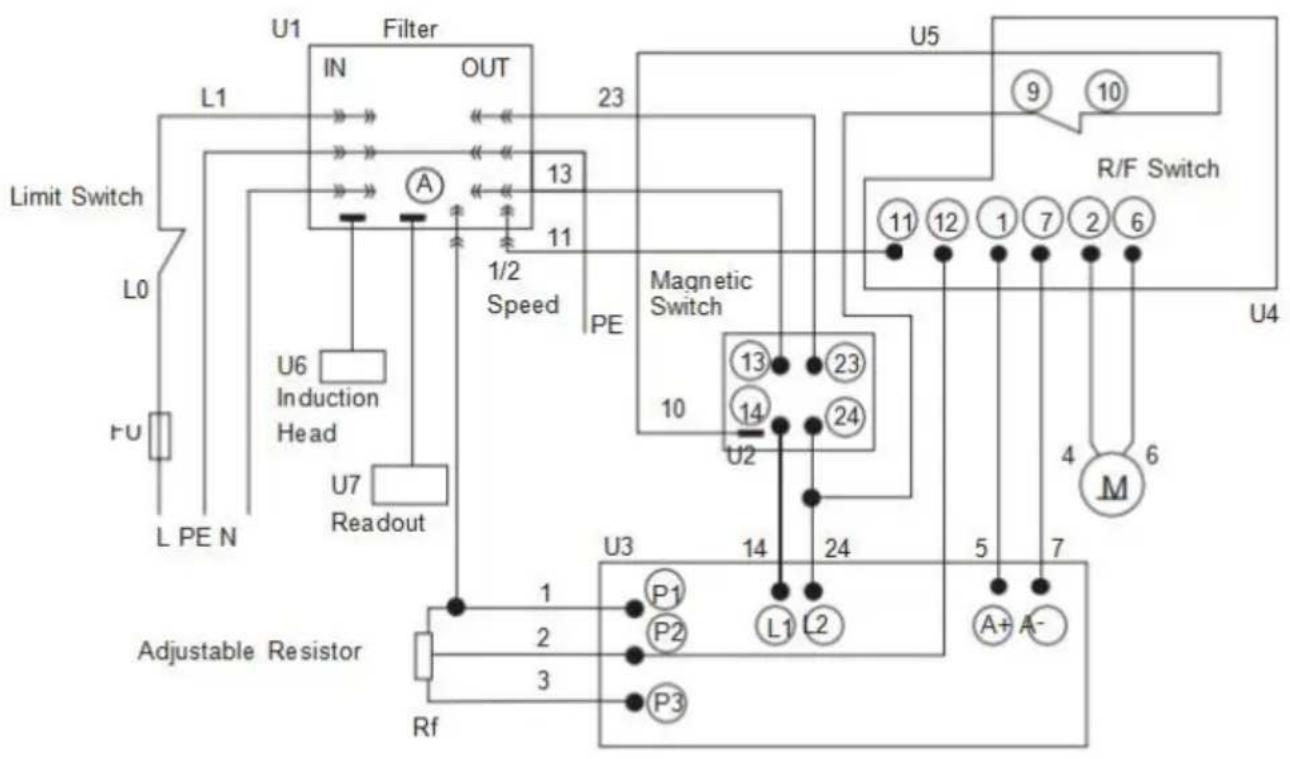

Wiring Diagram

Key

Maak het apparaat na elk gebruik schoon en verwijder alle vuil.
- Smeer de bewegende delen van het apparaatussen gebruik door met NLGI 2-vet.
LAAT GEEN overtollig vuil ophopen op de lade. Verwijder vuil zodra het ontstaat, en stop da draabank indien nodiq.
- Controller bewegende onderdelen regelmatig op tekenen van slijtage. Repareer of cervang beschadigde of versleten onderdelen voordat u ze verder gebruikt.
- Controller bouten, schroeven, hendels en andere bevestigingsmiddelen regelmatig op losheid. Draai ze indien nodig vast.

Troubleshooting

Potentieel Problemen	Veelvoorkomende oplossingen
Het oppervlak van het werk is te ruw.	Slijp het snijgereedschap opnieuw.
	Verlaag de invoersnelheid.
	Klem het snijgereedschap vast met minder overhand
	de tooltips radius.
Het snijgereedschap heeft A kort levensduur.	Verlaag de snijsnelheid.
	Verlaag de dwarsvoedingsafstand.
	Voegmeer toe smeermiddel op het werkstuk aanb
De snijkant bredekt af.	Vergroot de wighoek.
	Smeer het werkstuk gelijkmatig y.
	Draai de spindel vast handelswijze.
De snijdraad is fout.	Pas de slijphoek van het snijgereedschap aan .
	Pas de snijgereedschappen aan toonhoogte.
	Pas de diameter van het werkstuk aan.
Het werkstuk worden samengedrukt.	Plaats de losse kop in het midden van het werkstuk
	Lijn de bovenste schuif uit op de juiste manier.
De draaibank is geklets.	Verlaag de invoersnelheid.
	Draai de hoofdschroef vast handelswijze.
Flankslijtage is te hoog.	Vergroot de vrijhe leuk.
	Centreer het snijgereedschap goed op het werkstuk
Het centrum loopt heet.	Maak de losse kop los.
De spindel doet nicht activer	Ontgrendel de noodstopschakelaar.

Indicatie en afhandeling van controllerstoringen

NE E.	Fout code	Oorzaak mistrukking	Foutenafhandeling
1	ER01	Overstroom bescherming	Controller of de motorinterface goedervang de regelkas
2	ER02	HALL-sigmaal mistrukking	Controller of de motorinterface in goedis, of verrang de motor of co
3	ER03	Geblokkeerde rotorbescherming	Controller of de motorinterface goed ismotorbelasting nicht te hoog
4	ER04	Chipstoring	Vervang de motor en de re
5	ER05	Motorstoring	Controller of de motorinterface goed ismotorbelasting nicht te hoog
6	ER06	Potentiometer mistrukking	Controller of de snelheidsregelinterfacgoede staat verkee
7		Geen weergave,deschakelaarlichtenKom op	1 Het moederbord is kapot. 2 Het bee en de verbindingslijn van het moedmakeen slecht contag

Fabrikant: Shanghaiuxinmuyeyouxiangonsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerdaar de VS:Sanven Technology Ltd.,Suite 250,9166 Anaheim Place,Rancho Cucamonga,CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

YH CONSULTING LIMITED.
