GEBRUIKSAANWIJZING MX-S450 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te veri voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

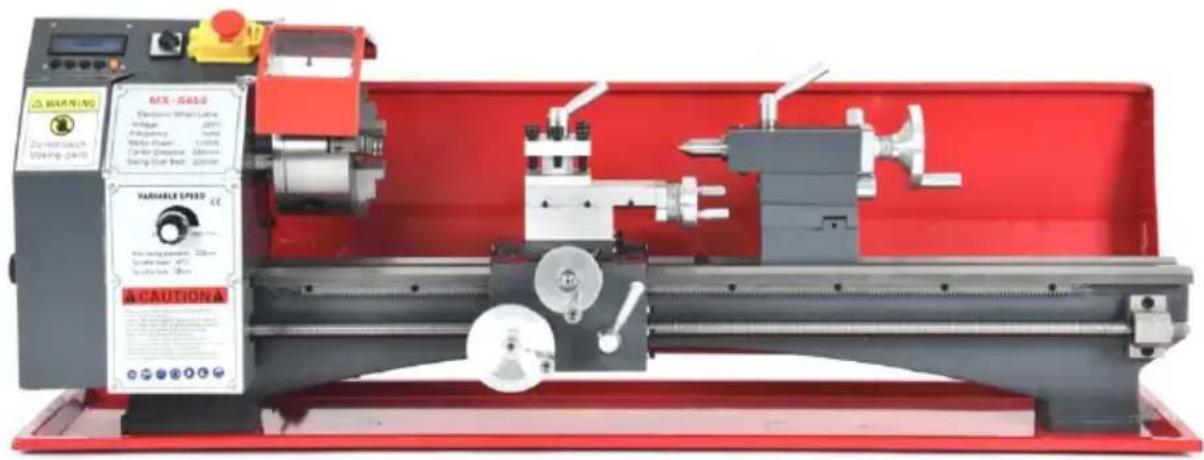

MODEL: MX-S450/MX-S1170

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke ol

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europe richtlijn 2012/19/EG. Het symbool met een doorgestreepte afval geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle acce die met dit symbool zijn gemarkeerd. Producten die als zodan gemarkeerd, mogen niet met het normale huishoudelijke afval weggegooid, maar moeten worden ingeleverd bij een inzamelpu voor recycling van elektrische en elektronische apparaten.

Safety Information

Veiligheid op de werkplek

• Zorg ervoor dat de werkplek schoon en goed verlicht is. Rommelige of donkere plekken zijn een uitnodiging tot ongelukken.
• NIET gebruiken. Houd kinderen en omstanders uit de buurt tijdens het gebruik van dit product.
• Zorg ervoor dat de machine op een stabiele, vlakke en stevige ondergrond staat voordat u hem gaat gebruiken.
• NIET in de buurt van explosieve, ontvlambare of bijtende vloeistoffen, gassen of stof.

Elektrische veiligheid

• ALLEEN met stabiele, compatibele stroombronnen.
• ALTIJD voor dat de aan/uit-schakelaar uit staat voordat u het apparaat aansluit.
• niet als de aan/uit-schakelaar het niet stabiel aan of uit zet. Repareer of vervang het beschadigde onderdeel voordat u het verder gebruikt.

• Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten tijdens het gebruik van dit apparaat.

• Stel de elektrische componenten niet bloot aan water, regen of extreme luchtvochtigheid.

• Dit apparaat MOET elektrisch geaard zijn voor veilig gebruik. Verwijder de aardingspen NIET, wijzig de stekker op geen enkele manier en gebruik g adapterstekkers.
• Houd het netsnoer uit de buurt van hitte, olie, scherpe randen of bewegen onderdelen.

Persoonlijke veiligheid

• GEBRUIK dit apparaat NIET als u moe bent of onder invloed bent van dr alcohol of medicijnen.
• Draag altijd de juiste persoonlijke beschermingsmiddelen, zoals een stofmasker, een helm, een veiligheidsbril, antislipschoenen en oordopjes wanneer u deze machine gebruikt.
• NIET te ver reiken. Zorg te allen tijde voor een goede basis en evenwich
• Draag GEEN sieraden of losse kleding en bind lang haar vast tijdens de operatie. Houd uw kleding, haar en handschoenen uit de buurt van bewegende delen.
• Verwijder eventuele afstelsleutels of steeksleutels voordat u het apparaat inschakelt.
• Mensen met een pacemaker dienen hun arts te raadplegen alvorens dit apparaat te gebruiken. Elektromagnetische velden in de buurt van een pacemaker kunnen interferentie en zelfs storingen veroorzaken.

Gebruik en onderhoud van draaibanken

• Verander NIET van versnelling terwijl de machine in werking is.
• Forceer dit apparaat NIET. Reinig en smeer indien nodig als onderdelen langzaam beginnen te bewegen.
• Haal de stekker van het netsnoer uit het stopcontact voordat u aanpassing doorvoert, accessoires verwisselt of het apparaat opbergt.
• Gebruik alleen accessoires die door de fabrikant voor uw model worden aanbevolen.
• Laat het apparaat nooit onbeheerd achter als het is aangesloten op een stopcontact.

- Zorg dat alle labels en naamplaatjes op het apparaat zitten. Als er losrak onleesbaar worden, vervang ze dan voor verder gebruik.

Onderhoudsveiligheid

• Trek altijd de stekker van de mini uit het stopcontact Haal de stekker van draaibank uit het stopcontact voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.
• Onderhoud dit product. Controleer op verkeerde uitlijning of binding van onderdelen, breuk van onderdelen of andere omstandigheden die de werki van het apparaat kunnen beïnvloeden. Als er schade wordt gedetecteerd, het onderdeel dan repareren of vervangen voordat u het verder gebruikt.
• Onderhoud gereedschap met zorg. Houd snijgereedschap scherp en schoon.
• Onderhoud aan dit apparaat mag uitsluitend worden uitgevoerd door gekwalificeerd reparatiepersoneel.
• Bewaar dit apparaat en de onderdelen ervan buiten bereik van kinderen er andere ongetrainde personen.

Symbol Guide

De volgende symbolen worden gebruikt op de etiketten van deze machine of deze handleiding:

Deze artikelen vormen een risico op ernstige schade aan eigendommen onlijk letsel.

Deze componenten vormen een risico op elektrische schokken. Lees het gedeelte Elektrische veiligheid hierboven zorgvuldig door.

Lees deze handleiding volledig door voordat u deze machine gebruikt.

Neem contact op met de klantenservice als u vragen hebt voordat u d machine gebruikt.

Zorg er altijd voor dat deze machine elektrisch geaard is om elektrische schokken te voorkomen. Koppel deze machine los van de stroombron voordat u onderhoud uitvoert.

Draag altijd een oogbescherming wanneer u deze machine gebruikt.

Draag altijd gehoorbescherming wanneer u deze machine gebruikt.

Draag altijd handbescherming tijdens het gebruik van deze machine. Zor ervoor dat deze goed past en niet door een draaiend werkstuk kan wo

gegrepen.

Draag altijd voetbescherming bij het gebruik van deze machine. Rubbere zolen met stalen neuzen worden sterk aanbevolen.

Draag altijd hoofdbescherming tijdens het gebruik van deze machine.

Gebruik een helm of soortgelijke helm om uzelf te beschermen tegen rondvliegend puin.

Specifications

Direct Aandrijfspindel, Elektronische wielserie De parameters
Model Nummer	MX-S450
Spanning	Wisselstroom 2 30V , 50Hz / Wisselstroom 110V 60Hz
Het spindeltype	DC borstelloos Direct Aandrijfspindel
De Motor Stroom	1 .25 KW
Uitgangskoppel	4,5 NM / 850 tpm
Snelheid	0-2500 tpm
Spindel door Gat / Grootte	3 8mm / MT5
Klauwmaat	1 25mm
Hoofd Maat	60*60mm
Losse kop mouw Afmetingen	50mm / MT2
Goor / Netto gewicht	61,1KG / 76,1KG
De transmissieweg	Elektronisch Hangend wiel , stepper Motor
Stappenmotor Model	86-8,5 zeemijl
Voerweg	Horizontaal Automatisch, Verticaal Handmatig
Zwaai over Bed	2 2 0mm
Bereik van schroefdraad	0,5-3 mm / TPI 6 -4 0
Machine Modus	Programma Aantal instelbaar, gemeenschappelijk Brits systeem
Belangrijkste schroefspecificaties	Driehoek 16mm*2.0
Hartinfarct ( Centrum Afstand	4 5 0mm
Verpakkingsgrootte	1005 * 525 * 5 55mm

Specifications

Direct Aandrijfspindel, Elektronische wielserie De parameter
Model Nummer	MX-S1 170
Spanning	Wisselstroom 2 30 V, 50 Hz / wisselstroom 110 V, 60 Hz
Het spindeltype	DC borstelloos Direct Aandrijfspindel
De Motor Stroom	1.25 KW
Uitgangskoppel	4,5 NM / 850 tpm
Snelheid	0-2500 tpm
Spindel door Gat / Grootte	3 8mm / MT5
Klauwmaat	1 25mm
Hoofd Maat	60*60mm
Losse kop mouw Afmetingen	50mm / MT2
Goor / Netto gewicht	87,6KG / 109,7KG
De transmissieweg	Elektronisch Hangend wiel , stepper Motor
Stappenmotor Model	86-8,5 zeemijl
Voerweg	Horizontaal Automatisch, Verticaal Handmatig
Zwaai over Bed	2 2 0mm
Bereik van schroefdraad	0,5-3 mm / TPI 4 -4 0
Machine Modus	Programma Aantal instelbaar, gemeenschappelijk Brits systeem
Belangrijkste schroefspecificaties	Driehoek 16mm*2.0
Hartinfarct ( Centrum Afstand )	10 00mm
Verpakkingsgrootte	14 9 0* 515 *5 5 5 mm

Gebruiksaanwijzing Operation Instructions

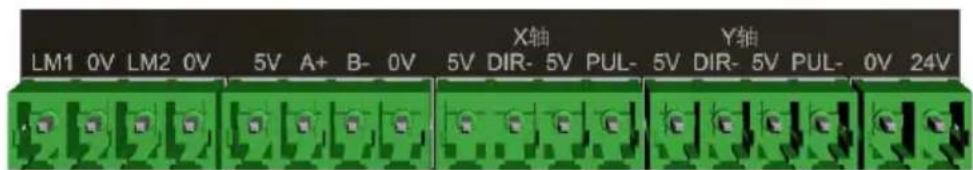

13. Interface definities

Eindschakelaar

0V: Gemeenschappelijke aansluiting voor LM1- en LM2-schakelsignalen.

Encoderinterface

5V: Positieve aansluiting van de encodervoeding.

A+: Encodersignaal A+.

B-: Encodersignaal B-.

0V: Negatieve zijde van de voeding van de encoder.

Stappenmotor driver interface (X-as/Y-as, enkelvoudige as alleen X-as)

5V: DIR+ voor stappenmotordriver.

DIR-: DIR- van de stappenmotordriver.

LM1 0V LM2 0V 5V A+ B- 0V X轴 5V DIR- 5V PUL- 5V DIR- 5V PUL- 0V 24V

5V: PUL+ voor stappenmotordriver.

PUL-: PUL- van de stappenmotordriver.

Voedingsinterface

0V: Negatieve voeding.

24V: Positieve voeding.

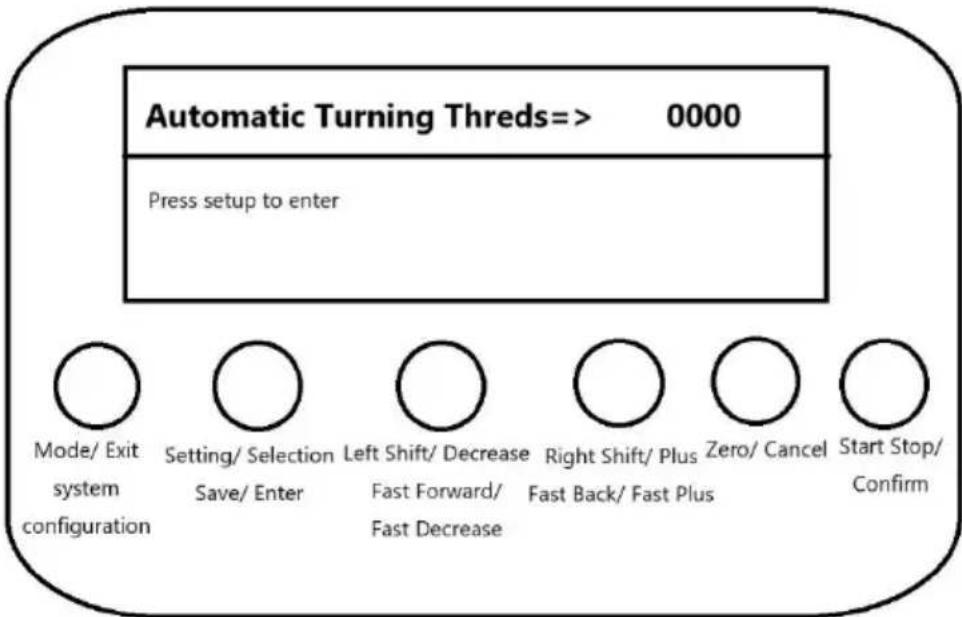

14. Belangrijkste beschrijving

Er zijn 6 knoppen: KEY1\~KEY6.

SLEUTEL5:

'Modus/Afsluiten': korte druk op actie •

'[Systeemconfiguratie]': lange drukactie

In de modusselectiestatus dient het kort indrukken van de toets a modusomschakelingsfunctie en het lang indrukken van de toets als systeemconfiguratiefunctie.

Druk in de werkstatus van de voertuigthread of roundtrip-modus ko op de toets om de huidige werkmodus te verlaten en terug te k naar de modusselectiestatus.

SLEUTEL4:

'Instelling/Selectie': korte drukactie

"[Opslaan/Enter]": lange drukactie

In de modusselectiestand dient een korte druk op de toets om d instelling te openen en de instelparameters te wijzigen.

In de instellingenstand slaat u de instellingen op door lang op de te drukken en naar het werk te gaan.

SLEUTEL3:

'Linker shift / min': korte drukactie

'[Snel vooruit / Snel terug]': Lange drukactie

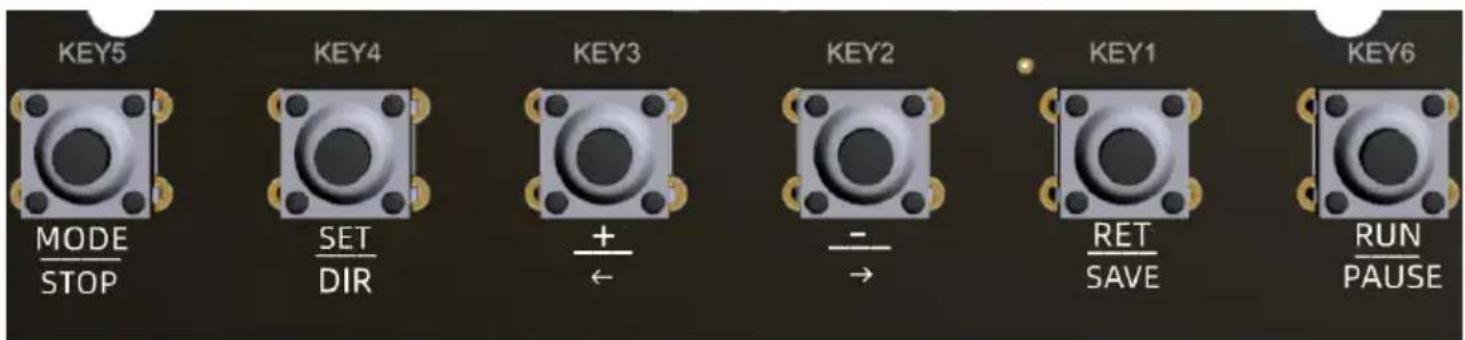

KEY5 MODE STOP KEY4 SET DIR KEY3 + ← KEY2 - → KEY1 RET SAVE KEY6 RUN PAUSE

Linksom draaien van de schroef in de handmatige modus, aanwijs snel vooruit-functie.

Enkele min- of snelle minfunctie voor instelparameters in de instelmodus.

SLEUTEL2:

'Rechts verschuiven/toevoegen': korte drukactie

'[SNEL TERUGTREKKEN / SNEL TOEVOEGEN]': lange drukactie

Rechtsverschuiving van de schroef in de handmatige modus, wijzende of snel achteruit-functie.

Enkele optel- of snelle optelfunctie voor het instellen van parameters in de instelstatus.

'Wissen/Annuleren': korte drukactie

In de instellingsstatus kunt u de toets kort indrukken om te annu en de parameterinstelling te verlaten. Vervolgens keert u terug na de modusselectiestatus.

Als de functie werkt, kunt u met een korte druk op de toets de positie op nul zetten of de afstand naar nul verplaatsen.

SLEUTEL6:

'Start-stop/Bevestigen': korte drukactie

Tijdens de werking is er een start-stop-actie of een handmatige bevestigingsfunctie.

Het LCD-scherm geeft in totaal 4 regels met informatie weer:

Op de eerste regel worden de modus, bewegingsrichting en snelh weergegeven;

Regel 2 tot en met 4 geven informatie over instellingsparameters, informatie over de werkingsstatus of promptinformatie weer.

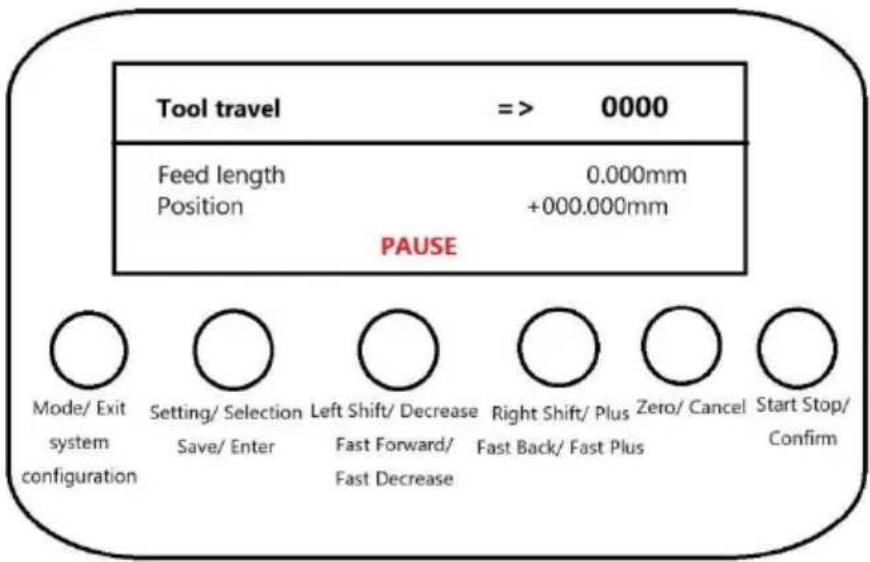

2. Gereedschapsbewegingsfunctie

Functieomschrijving:

Het draaien gebeurt door het toerental van de spindel te synchroniseren met de ingestelde invoerlengte. De draairichting kan op elk moment tijdens het draaien worden gewijzigd.

' Modus/Afsluiten': korte drukactie

Tool travel => 0000 Feed length 0.000mm Position +000.000mm PAUSE Mode/ Exit system configuration Setting/ Selection Left Shift/ Decrease Right Shift/ Plus Zero/ Cancel Start Stop/ Save/ Enter Fast Forward/ Fast Back/ Fast Plus Confirm

' [Systeemconfiguratie]": Lang indrukken actie

Kort indrukken, werk verlaten, modus wisselen.

Lang indrukken: werk verlaten, systeemconfiguratie openen.

' Set/Select': Korte drukactie
' [Opslaan/Enter]": Lange drukactie

Kort indrukken, richting veranderen.

Lang indrukken, ongeldig.

' Verplaats naar links/Aftrekken': korte drukactie
' [Snel vooruit/Snel terug]": Lange drukactie

Kort indrukken, enkele invoerlengte-instelling.

Lang indrukken, continue aanpassing van de invoerlengte, lang indrukken, elke interval van 3 seconden zal automatisch de aanpassing doorvoeren.

' Rechts verschuiven/toevoegen': korte drukactie

' [SNEL TERUGTREKKEN / SNEL TOEVOEGEN]": Lange drukactie

Kort indrukken, enkele invoerlengte-instelling.

Lang indrukken, continue aanpassing van de invoerlengte, bij lar indrukken wordt de positie automatisch elke 3 seconden aangepast.

' Nul/Annuleren': Korte drukactie

Kort indrukken, de huidige positie wordt op nul gezet.

' Start/Stop/Bevestigen': korte drukactie

Kort indrukken, rennen en pauzeren.

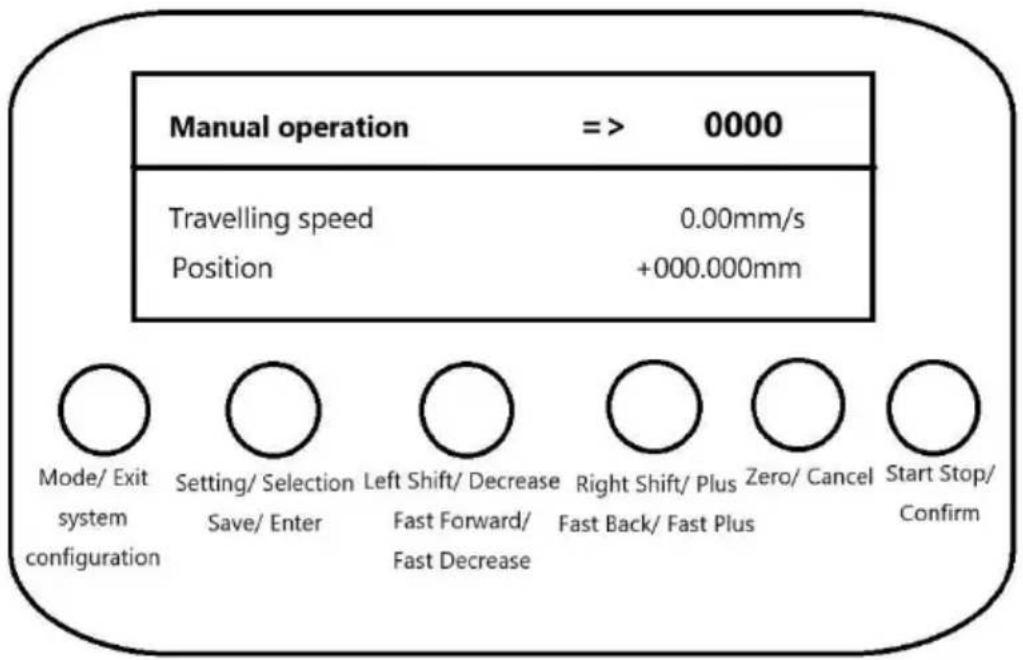

14. Handmatige snelheidsschakelfunctie

Functieomschrijving:

Beweeg handmatig volgens de ingestelde bewegingssnelheid door 'left shift' 'right shift'-knop, en u kunt de richting veranderen in de stopstand.

' Modus/Afsluiten': korte drukactie

Manual operation => 0000 Travelling speed 0.00mm/s Position +000.000mm Mode/ Exit Setting/ Selection Left Shift/ Decrease Right Shift/ Plus Zero/ Cancel Start Stop/ system Save/ Enter Fast Forward/ Fast Back/ Fast Plus Confirm configuration Fast Decrease Fast Back/ Fast Plus Confirm

' [Systeemconfiguratie]": Lang indrukken actie

Kort indrukken, werk verlaten, modus wisselen.

Lang indrukken: werk verlaten, systeemconfiguratie openen.

' Set/Select': Korte drukactie

' [Opslaan/Enter]": Lange drukactie

Kort indrukken, richting veranderen.

Lang indrukken, ongeldig.

' Verplaats naar links/Aftrekken': korte drukactie

' [Snel vooruit/Snel terug]": Lange drukactie

Kort indrukken, enkele invoerlengte-instelling.

Lang indrukken, continue aanpassing van de invoerlengte, lang indrukken, elke 3 seconden wordt de invoer automatisch aangepasst

' Rechts verschuiven/toevoegen': korte drukactie

' [SNEL TERUGTREKKEN / SNEL TOEVOEGEN]": Lange drukactie

Kort indrukken, enkele invoerlengte-instelling.

Lang indrukken, continue aanpassing van de invoerlengte, bij lang indrukke wordt de positie automatisch elke 3 seconden aangepast.

' Nul/Annuleren': Korte drukactie

Kort indrukken, de huidige positie wordt op nul gezet.

' Start/Stop/Bevestigen': korte drukactie

Kort indrukken, rennen en pauzeren.

1. Handmatige afstandsverschuivingsfunctie

Functieomschrijving:

Afhankelijk van de ingestelde afstand die moet worden afgelegd, kunt u ingestelde afstand starten en verplaatsen. Na de automatische stop kunt u proces pauzeren en vervolgens opnieuw starten om de resterende afstand verplaatsen.

' Modus/Afsluiten': korte drukactie

' [Systeemconfiguratie]": Lang indrukken actie

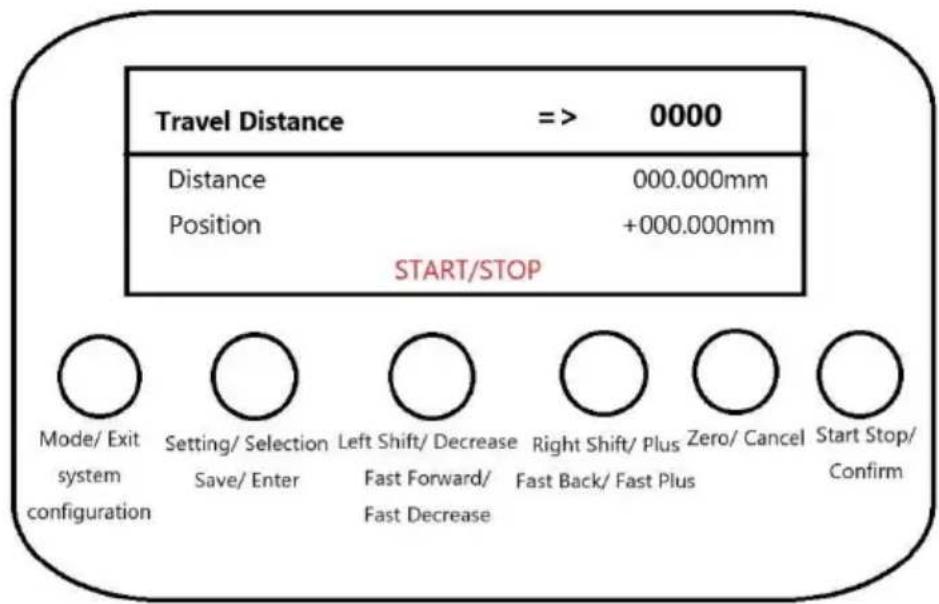

Travel Distance => 0000 Distance 000.000mm Position +000.000mm START/STOP Mode/ Exit Setting Left Right Zero Start Stop/ system Select Save/ Enter Select Plus Cancel configuration Save/ Enter Fast Forward Fast Back/ Fast Plus Confirm Setting/ Selection Left Shift/ Decrease Right Shift/ Plus Zero/ Cancel Fast Forward Fast Back/ Fast Plus Start Stop/ Fast Decrease Fast Back/ Fast Plus Confirm

Kort indrukken, werk verlaten, modus wisselen.

Lang indrukken: werk verlaten, systeemconfiguratie openen.

' Set/Select': Korte drukactie
' [Opslaan/Enter]": Lange drukactie

Niet-actieve status.

Kort indrukken om van richting te veranderen.

Lang indrukken, ongeldig.

' Naar links/verlagen': korte drukactie

' [Snel vooruit/Snel terug]": Lange drukactie

Niet-actieve status.

Kort indrukken, enkele aanpassing van de afgelegde afstandsparameter.

Bij lang indrukken wordt de afgelegde afstandsparameter continu aangepast. Bij lang indrukken wordt de parameter automatisch elke seconden aangepast.

' Rechts verschuiven/toevoegen': korte drukactie

' [Snel terug/Snel plus]": lange drukactie

Niet-draaiende staat

Kort indrukken, enkele aanpassing van de afgelegde afstandsparameter.

Bij lang indrukken wordt de afgelegde afstandsparameter continu aangepast. Bij lang indrukken wordt de parameter automatisch elke seconden aangepast.

' Nul/Annuleren': korte drukactie

In niet-actieve toestand.

Kort indrukken, de eerste keer wist u eerst de reeds afgelegde a nogmaals indrukken wist u eerst de ingestelde afstand.

' Start/Stop/Bevestigen': korte drukactie

Kort indrukken, start- en stopbediening.

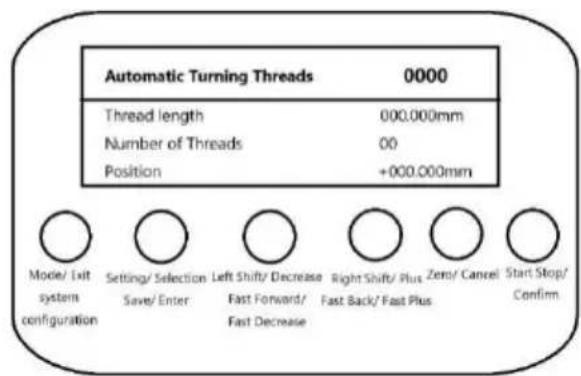

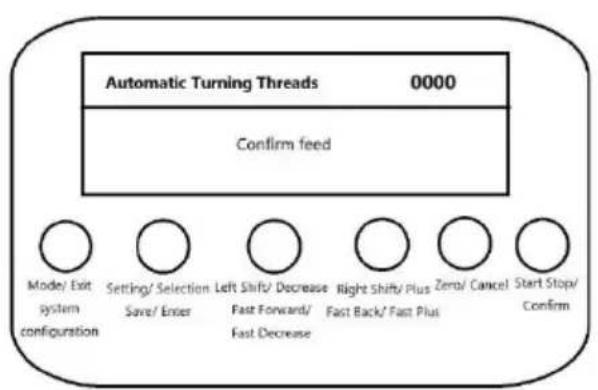

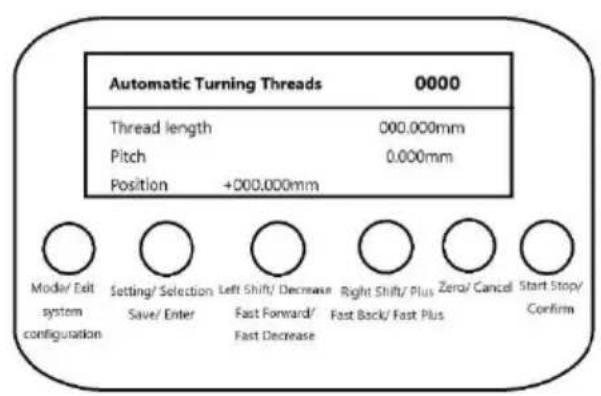

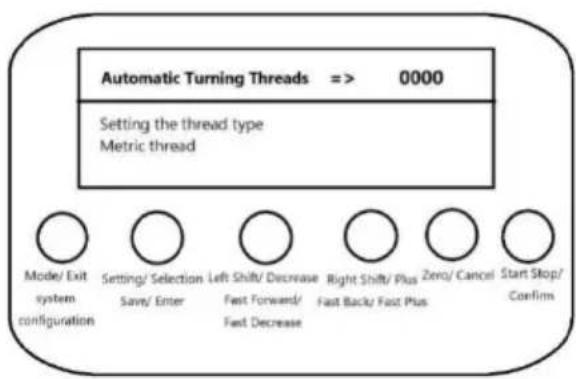

4. Automatische draadinvoerfunctie

Functieomschrijving:

Automatisch draadsnijden volgens het ingestelde draadtype, draadlengte en draadgrootte.

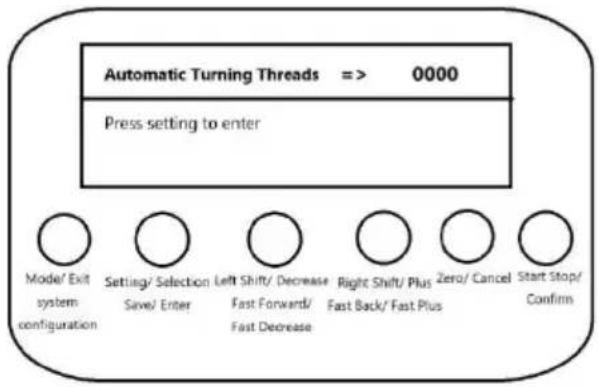

De aan de linkerkant getoonde standby-interface wordt weergegeven onder de staat de modusselectie, en de aan de rechterkant getoonde instellingeninterface wordt weergegeven na het indrukken van de knop 'Instellingen', na het openen van de instellingeninterface wordt de parameterinstelling geannuleerd na het indrukken van de knop 'Annuleren', en de instelling verlaten

wordt weergegeven en de opslaginstelling wordt weergegeven wanneer de knop 'Opslaan' wordt ingedrukt. Wanneer u op de knop 'Opslaan' drukt, wordt de opslaginstelling weergegeven en gaat deze automatisch naar de werkstatus.

Parameterinterface instellen Prompt om de werkprocedure in te gaan

In de instellingsstatus

Druk kort op de knop 'Set/Select' om de instelparameters te wijzigen.

Parameterlijst:

Instelbare draadtypes: metrische draad, inch-draad en niet-standaard precisiedraad.

Draadmaat instellen: stel de spoed in voor metrische draden en niet-standaard precisiedraden, en stel het aantal tanden per inch in voor inch-draden.

Stel draadlengte in: xxx.xxxmm.

Start draaimodus: handmatige sleutelbediening, onmiddellijke automatische bediening en vertraagde automatische werking.

Start back-modus: handmatige toetsbediening, onmiddellijke automatische bediening en vertraagde automatische bediening.

Vertraging van automatische werking: 1\~30 seconden.

Druk lang op de knop 'Save/Enter' om de parameters op te slaan en automatisch werkstatus te gaan. Als de threadlengte 0 is, verschijnt het bericht dat de threadler niet is ingesteld.

Druk kort op de knop 'Wissen/Annuleren' om de parameterinstelling te annuleren en te keren naar de interface voor modusselectie.

Automatic Turning Threads 0000 Thread length 000.000mm Pitch 0.000mm Position +000,000mm Mode/ Exit system configuration Setting/ Selection Left Shift/ Decrease Right Shift/ Plus Zero/ Cancel Start Stopy/ Save/ Enter Fast Forward/ Fast Back/ Fast Plus Confirm

Automatic Turning Threads 0000 Thread length 000.000mm Number of Threads 00 Position +000.000mm Mode/ Exit system configuration Setting/ Selection Left Shift/ Decrease Right Shift/ Plus Zero/ Cancel Start Stop/ Save/ Enter Fast Forward/ Fast Back/ Fast Plus Confirm

Interface voor metrische/niet-standaard precisiedraad Fractionele draadinterface

Wanneer metrische of niet-standaard precisiedraden zijn geselecteerd, wordt het linker grafiekscherm weergegeven met spoedinformatie op regel 3.

Wanneer u imperiale draden selecteert, wordt het rechter grafiekscherm weergegeven met het aantal tanden per inch in regel 3.

Automatic Turning Threads 0000 Confirm feed Mode/ Exit system configuration Setting/ Selection Save/ Enter Left Shift/ Decrease Fast Forward/ Fast Decrease Right Shift/ Plus Fast Back/ Fast Plus Zero/ Cancel Start Stop/ Confirm

Automatic Turning Threads 0000 High RPM Mode/ Exit system configuration Setting/ Selection Save/ Enter Left Shift/ Decrease Fast Forward/ Fast Decrease Right Shift/ Plus Fast Back/ Fast Plus Zero/ Cancel Start Stop/ Confirm

Bevestiging van de interface voor gereedschapstoevoer/retourprompt

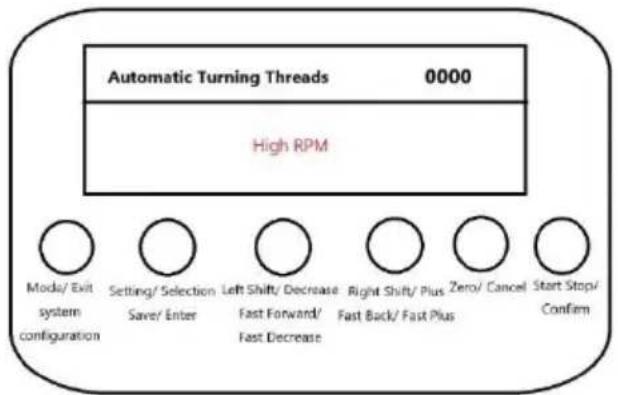

Waarschuwingsscherm voor hoog toerental

Wanneer de startdraaimodus en de startterugmodus zijn ingesteld op handmatige sleutelbediening, wordt bij het starten van de gereedschapsinvoer en -intrekking de interface aan de linkerkant weergegeven. U moet dan kort op de knop 'Bevestigen' drukken om de bewerking uit te voeren.

Als de snelheid van de synchrone spindel van de stappenmotor te hoog is, wordt interface met de te hoge snelheid aan de rechterkant geactiveerd en moet de spindelsnelheid worden verlaagd.

Druk tijdens de werkomstandigheden kort op de knop 'Mode/Exit' om het huidige we stoppen en automatisch terug te keren naar de interface voor modusselectie.

5. Automatische roundtrip-functie

Functieomschrijving:

Gesynchroniseerde spindelbeweging volgens de ingestelde draai- en voedingslengte, automatische terugloop na het verplaatsen van de ingestelde draai- en voedingslengte Stand-bystatusweergave-interface De Overdrive-interface instellen

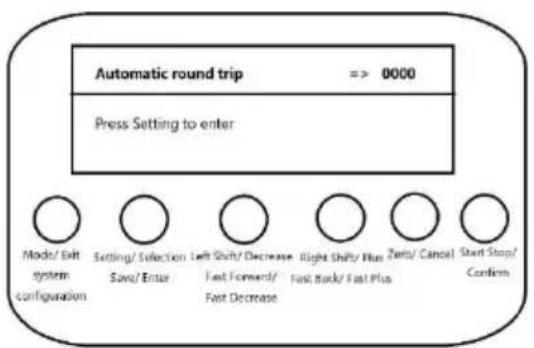

De aan de linkerkant getoonde standby-interface wordt weergegeven onder de staat de modusselectie, en de aan de rechterkant getoonde instellingeninterface wordt weergegeven na het indrukken van de knop 'Instellingen', na het openen van de instellingeninterface, de parameter instelling wordt geannuleerd na het indrukken van 'Annuleren' knop, en de exit instelling wordt weergegeven, en de opslande instelling wordt weergegeven wanneer de 'Opslaan' knop wordt ingedrukt. Wanneer u op de

'Opslaan' knop drukt, wordt de opgeslagen instelling weergegeven, en gaat het automatisch naar de werkstatus.

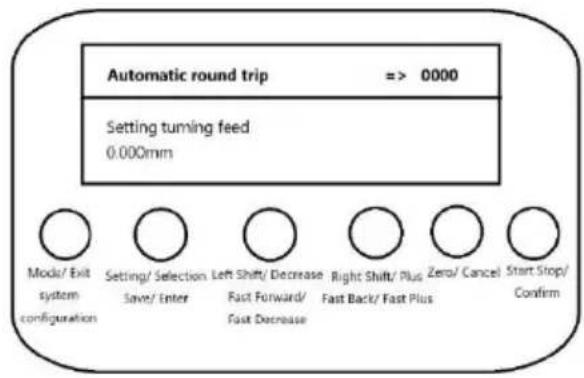

Parameterinterface instellen Prompt om de werkprocedure in te gaan

Onder de instellingsstatus.

Druk kort op de knop 'Set/Select' om de instellingsparameters te wijzigen.

Houd de knop 'Opslaan/Enter' ingedrukt om de parameters op te slaan en automatis naar de werkstatus te gaan.

Druk kort op de knop 'Wissen/Annuleren' om de parameterinstelling te annuleren en te keren naar de interface voor modusselectie.

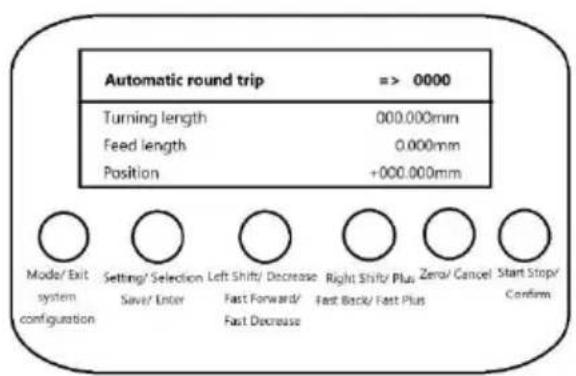

Interface voor de actieve status Pauzestatusinterface

In de pauzestand geeft regel 4 de pauze weer en in de actieve stand geeft regel positie-informatie weer.

Druk in de pauzestand kort op de knop 'Set/Select' om de richting te veranderen.

Druk kort op de knop 'Set/Select' om de richting te veranderen.

Druk kort op de knop 'Nul/Annuleren' om de positie op nul te zetten.

Druk in de pauze- of actieve stand kort op de knop 'Start/Stop/Annuleren' om van te veranderen.

Druk kort op de knop 'Start/Stop/Bevestigen' om de functie te starten of te pauzere Druk kort of lang op de knop 'Linker shift/verkleinen' of 'Rechter shift/toevoegen' om feedlengte aan te passen.

Druk kort op de knop 'Modus/Afsluiten' om het huidige werk te stoppen en automat terug te keren naar de interface voor modusselectie.

6. Systeemconfiguratiefuncties

Functieomschrijving:

Systeemparameters instellen, inclusief weergavetaal en zoemerschakelaar.

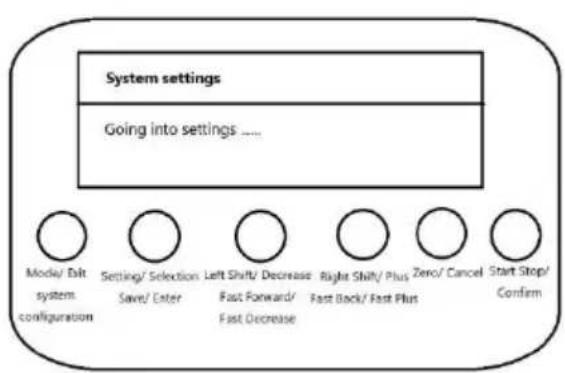

Het scherm Instellingen openen Versie-informatiescherm

Druk in de modusselectiestatus lang op de knop 'Systeemconfiguratie' om de interface systeeminstellingen te openen. De interface wordt aan de linkerkant weergegeven.

Nadat u de instellingeninterface hebt geopend, drukt u op de knop 'Annuleren' om parameterinstelling te annuleren en de afsluitinstellingen weer te geven. Houd de kno 'Opslaan' lang ingedrukt om de opgeslagen instellingen weer te geven en keer

vervolgens automatisch terug naar de interface voor modusselectie.

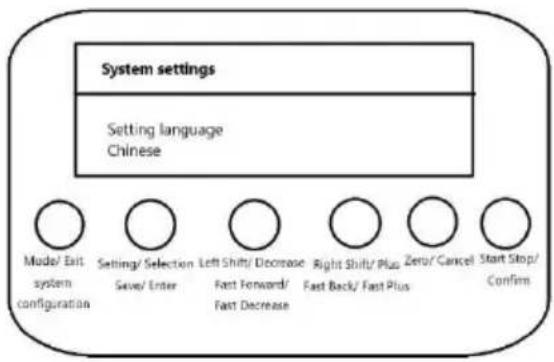

Taalinstellingenscherm Interface voor zoemerinstellingen

Druk kort op de knop 'Set/Select' om de instellingsparameters te wijzigen.

Houd de knop 'Opslaan/Enter' ingedrukt om de parameters op te slaan en terug te naar de interface voor modusselectie.

Druk kort op de knop 'Wissen/Annuleren' om de parameterinstelling te annuleren en te keren naar de interface voor modusselectie.

Parameter:

Taalinstellingen: Chinees, Engels en Russisch.

Zoemer instellen: aan en uit.

Encoder- en stappenmotorparameters

Vereisten voor de configuratie van de stappenmotor: stappenmotor een cirkel van 16 pulsen, een cirkel om 2 mm te verplaatsen.

Lathe Adjustments

ZORG ERVOOR DAT DE AAN/UIT-SCHAKELAAR IN DE UIT-STAND STAAT EN DAT DE SNELHEID IS

TIJDENS HET AANPASSEN VAN DIT APPARAAT MOET DE STAND WORDEN GEWIJZIGD TOT NUL.

• Chuck vervangen: Schakel de draaibank uit en haal de stekker uit het stopcontact. Plaats losse kop zo ver mogelijk van de chuck en leg een stuk hout of een doek onder de machine te beschermen. Verwijder de drie bouten die de chuck op zijn plaats houden doc moeren te verwijderen en verwijder vervolgens de chuck. Het kan nodig zijn om met een hamer op de chuck te tikken. Om een nieuwe chuck op de spindel te plaatsen, volgt u bovenstaande stappen in omgekeerde volgorde.
• Vervangen van de kaak: Plaats de klauwsleutel in het gat van de klauw en draai tegen totdat de klauwen maximaal open zijn. De klauwen kunnen nu handmatig worden uitgetrokk Om nieuwe klauwen in de klauw te plaatsen, kiest u de #1 klauw en plaatst u deze in gewenste klauwsleuf. Zorg ervoor dat de bovenste groef van die sleuf niet zichtbaar is wa de klauw plaatst. Zodra de klauw in de sleuf zit, draait u de klauw met de klok mee or naar beneden te trekken en vast te zetten. Herhaal dit met klauwen #2 en #3.
• Tailstock-aanpassing: Om de plaatsing van de tailstock-steun aan te passen, draait u de op de basis los, verandert u de positie en draait u de moer weer vast. Verplaats de tail schuine kanten of taps toelopende delen te snijden.
• Vergrendelen van de losse kop: Draai de klemhendel met de klok mee om de losse ko vergrendelen, of tegen de klok in om te ontgrendelen.
• Tool Post-aanpassing: Om de tool post aan te passen, draait u eenvoudigweg beide bou die hem op zijn plaats houden, verplaatst u hem naar de gewenste positie en draait u d weer vast. Draai de bouten bovenop de tool post los om werkfrezen te vervangen.

• Wagenafstelling: Draai het handwiel van de wagen met de klok mee om de wagen naar losse kop te verplaatsen. Draai het handwiel tegen de klok in om de wagen naar de klaa verplaatsen.

• Wagenvergrendeling: Draai de bedieningshendel van de gereedschapspost met de klok mee om vast te zetten en tegen de klok in om los te maken. Deze hendel moet worden losgo voordat automatische feeds worden gebruikt.

• Cross Slide Adjustment: Door het cross slide handwiel te draaien, schuift de gereedschapshouder loodrecht op de geleiding. Draai het handwiel met de klok mee om het terug te bewegen, en tegen de klok in om het vooruit te bewegen.
• Wagentoevoerregeling: Beweeg de halve moerhendel omlaag om de halve moer te activeren en de wagen onder stroom te verplaatsen. Zorg ervoor dat u de halve moer loskoppelt va aanpassingen maakt om onverwachte wagenbewegingen te voorkomen.
• Compoundregeling: Draai het compoundregelwiel tegen de klok in om het compound naar buiten te bewegen en met de klok mee om het naar binnen te bewegen, waardoor de silver verandert.
• Pinole vergrendelen: Draai de hendel met de klok mee om de pinole te vergrendelen en tegen de klok in om te ontgrendelen.
• Tail Feed Adjustment: Draai het tail feed handwiel met de klok mee om de losse kop naar de klauwplaat te verplaatsen. Draai het handwiel tegen de klok in om de losse kop van de klauwplaat af te bewegen.

Operation

- Werkstuk vasthouden en boren: Gebruik de klauw om een werkstuk stevig op zijn plaats te houden. Gebruik de losse kop om een boor in het roterende werkstuk te drukken.

- Face Cutting: Gebruik de klauw om een werkstuk stevig op zijn plaats te houden. Gebruik d gereedschapshouder om een frees in het vlak van het werkstuk te drukken. De rand van moet dezelfde hoogte hebben als het midden.

- Intern snijden: Gebruik de klauw om een werkstuk stevig op zijn plaats te houden. Draai de gereedschapshouder zodanig dat de frees in het midden van de voorkant van het werkstuk geplaatst.

- Afschuinen: Gebruik de klauw om een werkstuk stevig op zijn plaats te houden. Pas de hoe de gereedschapshouder aan om afschuiningen in het werkstuk te snijden.

- Draadsnijden: Om draad te snijden, gebruikt u de klauw om een werkstuk stevig op zijn plaats te houden en de halve moer vast te zetten. Gebruik de gereedschapshouder om een frees in vlak van het werkstuk te drukken.

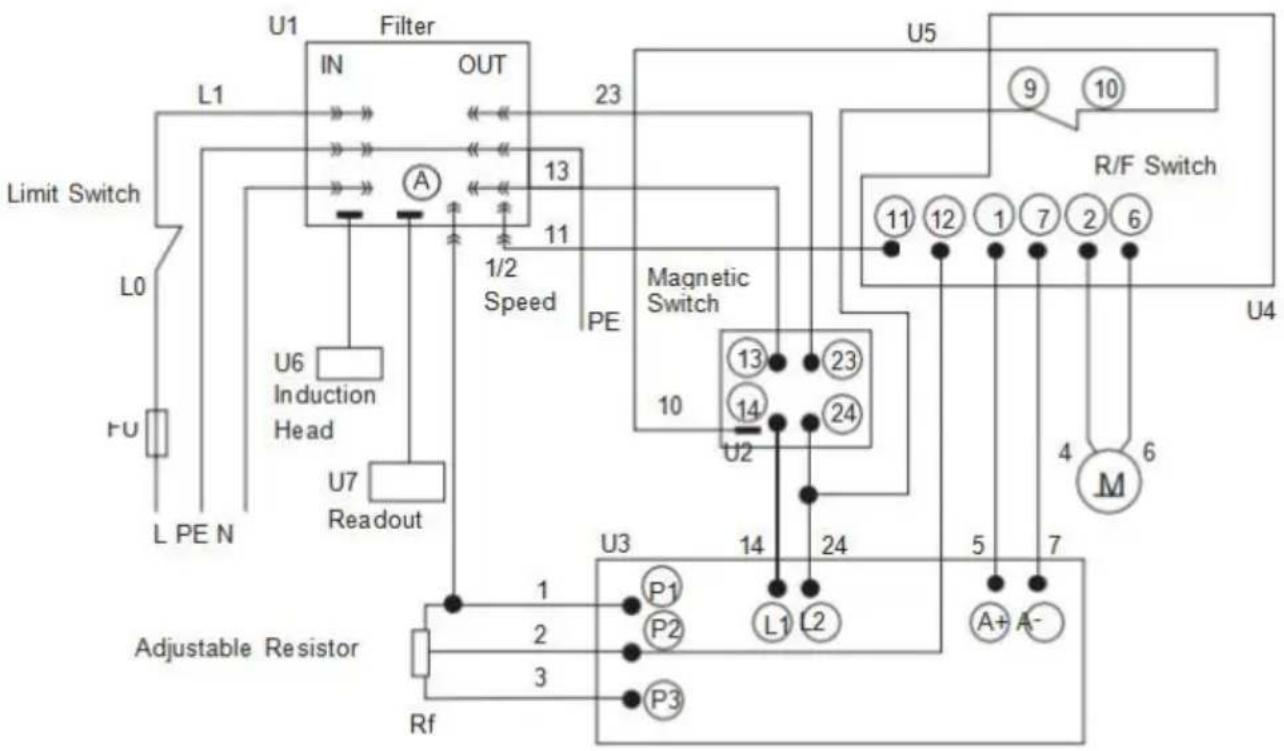

Wiring Diagram

Key

• Maak het apparaat na elk gebruik schoon en verwijder alle vuil.
• Smeer de bewegende delen van het apparaat tussen gebruik door met NLGI 2-vet.
• LAAT GEEN overtollig vuil ophopen op de lade. Verwijder vuil zodra het ontstaat, en stop du draaibank indien nodig.
• Controleer bewegende onderdelen regelmatig op tekenen van slijtage. Repareer of vervang beschadigde of versleten onderdelen voordat u ze verder gebruikt.
• Controleer bouten, schroeven, hendels en andere bevestigingsmiddelen regelmatig op losheid. Draai ze indien nodig vast.

Troubleshooting

Potentieel Problemen	Veelvoorkomende oplossingen
Het oppervlak van het werk is te ruw.	Slijp het snijgereedschap opnieuw.
	Verlaag de invoersnelheid.
	Klem het snijgereedschap vast met minder overhang de tooltips radius.
Het snijgereedschap heeft A kort levensduur.	Verlaag de snijsnelheid.
	Verlaag de dwarsvoedingsafstand.
	Voeg meer toe smeermiddel op het werkstuk aanb
De snijkant breekt af.	Vergroot de wighoek.
	Smeer het werkstuk gelijkmatig y.
	Draai de spindel vast handelswijze.
De snijdraad is fout.	Pas de slijphoek van het snijgereedschap aan .
	Pas de snijgereedschappen aan toonhoogte.
	Pas de diameter van het werkstuk aan.
Het werkstuk wordt samengedrukt .	Plaats de losse kop in het midden van het werks
	Lijn de bovenste schuif uit op de juiste manier.
De draaibank is geklets.	Verlaag de invoersnelheid.
	Draai de hoofdschroef vast handelswijze.
Flankslijtage is te hoog.	Vergroot de vrije hoek.
	Centreer het snijgereedschap goed op het werkstuk
Het centrum loopt heet.	Maak de losse kop los.
De spindel doet niet activer	Ontgrendel de noodstopschakelaar.

Indicatie en afhandeling van controllerstoringen

NE E.	Fout code	Oorzaak mislukking	Foutenafhandeling
1	ER01	Overstroom bescherming	Controleer of de motorinterface goed vervang de regelkas
2	ER02	HALL-signaal mislukking	Controleer of de motorinterface in goed is, of vervang de motor of co
3	ER03	Geblokkeerde rotor bescherming	Controleer of de motorinterface goed is motorbelasting niet te hoog
4	ER04	Chipstoring	Vervang de motor en de reg
5	ER05	Motorstoring	Controleer of de motorinterface goed is motorbelasting niet te hoog
6	ER06	Potentiometer mislukking	Controleer of de snelheidsregelinterface goede staat verkeer
7		Geen weergave, de schakelaar lichten Kom op	1 Het moederbord is kapot. 2 Het bee en de verbindingslijn van het moed maken slecht contact

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166
