MODE D'EMPLOI MX-S450 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support

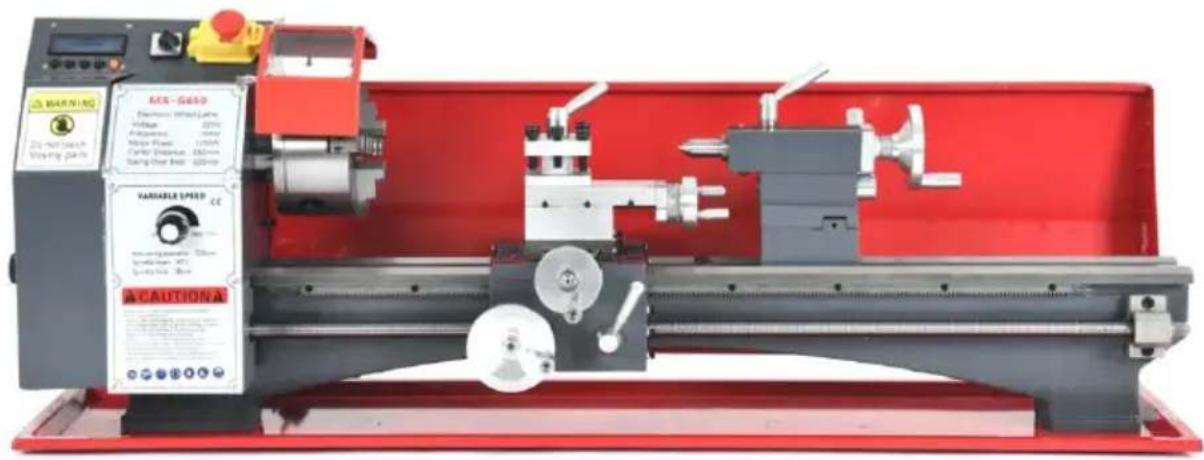

TOUR À MÉTAUX MANUEL D'UTILISATION
MODÈLE : MX-S450/ MX-S1 170
Nous continuons à nous engager à vous fournir des outils à des prix compétiti « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisé nous uniquement
représente une estimation des économies que vous pourriez réaliser en achetant certa outils
avec nous par rapport aux grandes marques et ne signifie pas nécessairement couve Toutes les catégories d'outils que nous proposons. Veuillez vérifier soigneusement lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié en comparaison avec les plus grandes marques.
MODÈLE : MX-S450/MX-S1170
(L'image est à titre indicatif uniquement, veuillez vous référer à l'obje réel)
 | Avertissement - Pour réduire le risque de blessure, l'utilisateur attentivement le manuel d'instructions. |
 | Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique le produit doit faire l'objet d'une collecte sélective dans l'européenne. Ceci s'applique au produit et à tous les accessoï marqués de ce symbole. Les produits ainsi marqués ne doivent être jetés avec les ordures ménagères, mais doivent être dép dans un point de collecte pour le recyclage des appareils éle et électroniques. |
Safety Information
Sécurité de l'espace de travail
- Maintenez la zone de travail propre et bien éclairée. Les zones encombrée ou sombres favorisent les accidents.
- Ne laissez pas les personnes non familiarisées avec ce produit l'utiliser. Tenez les enfants et les personnes à proximité éloignées pendant l'utilisat
- Assurez-vous que cette machine est ancrée sur une surface stable, plane 1 solide avant de commencer l'utilisation.
N'utilisez PAS cet appareil en présence de liquides, de gaz ou de poussières explosifs, inflammables ou caustiques.
Sécurité électrique
- Utilisez cette machine UNIQUEMENT avec des sources d'alimentation stables et compatibles.
- Assurez-vous TOUJOURS que l'interrupteur d'alimentation est éteint avant de brancher cet appareil.
- N'utilisez pas cet appareil si l'interrupteur d'alimentation ne permet pas de l'allumer ou de l'éteindre de manière stable. Réparez ou remplacez le
composant endommagé avant toute nouvelle utilisation.
- Évitez tout contact du corps avec des surfaces reliées à la terre telles qu tuyaux, des radiateurs, des cuisinières et des réfrigérateurs lorsque vous utilisez cet appareil.
- N'exposez pas les composants électriques à l'eau, y compris à la pluie ou une humidité excessive.
- Cet appareil doit impérativement être relié à la terre pour une utilisation en toute sécurité. Ne retirez pas la broche de terre, ne modifiez pas la fich n'utilisez pas d'adaptateur.
- Gardez le cordon d'alimentation loin de la chaleur, de l'huile, des bords tranchants ou des pièces mobiles.
Sécurité personnelle
- N'utilisez PAS cet appareil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
- Portez toujours un équipement de protection individuelle approprié, tel qu'un masque anti-poussière, un casque, des lunettes de protection, des chaussures de sécurité antidérapantes et des bouchons d'oreilles lorsque vous utilisez cette machine.
- NE PAS trop se pencher. Garder une bonne posture et un bon équilibre tout temps.
- Ne portez pas de bijoux ni de vêtements amples et n'attachez pas vos cheveux longs pendant l'utilisation. Gardez vos vêtements, vos cheveux et vos gants éloignés des pièces mobiles.
- Retirez toutes les clés de réglage ou les clés plates avant d'allumer l'appa
- Les personnes portant un stimulateur cardiaque doivent consulter leur médecin avant d'utiliser cet appareil. Les champs électromagnétiques à proximité d'un stimulateur cardiaque peuvent provoquer des interférences, voire une panne.
Utilisation et entretien du tour
- NE PAS changer de vitesse lorsque la machine est en marche.
-
NE PAS forcer cet appareil. Nettoyer et lubrifier si nécessaire si les pièces commencent à bouger lentement.
-
Débranchez le cordon d'alimentation de la source d'alimentation avant d'effectuer des réglages, de changer des accessoires ou de ranger l'appa
- Utilisez uniquement les accessoires recommandés par le fabricant pour votre modèle.
- Ne laissez jamais l'appareil sans surveillance lorsqu'il est branché sur une prise électrique.
- Conservez toutes les étiquettes et plaques signalétiques de l'appareil. Si certaines se détachent ou deviennent illisibles, remplacez-les avant toute nouvelle utilisation.
Sécurité de maintenance
- Débranchez toujours le mini Débranchez le tour de sa prise électrique avant d'effectuer toute procédure d'inspection, d'entretien ou de nettoyage.
- Entretenez ce produit. Vérifiez l'absence de défauts d'alignement, de grippage, de bris ou de toute autre anomalie susceptible d'affecter le fonctionnement de l'appareil. En cas de dommage, faites réparer ou remplacer la pièce avant toute nouvelle utilisation.
- Entretenez vos outils avec soin. Gardez vos outils de coupe bien affûtés e propres.
- L'entretien de cet appareil doit être effectué uniquement par un personnel (réparation qualifié.
- Conservez cet appareil et ses composants hors de portée des enfants et autres personnes non formées.
Symbol Guide
Les symboles suivants sont utilisés sur l'étiquetage de cette machine ou dans manuel :
Ces articles présentent un risque de dommages matériels graves ou de ures corporelles.
Ces composants présentent un risque de choc électrique. Lisez attentivement la section « Sécurité électrique » ci-dessus.
Veuillez lire attentivement ce manuel avant d'utiliser cette machine. Pour toute question, contactez le service client avant utilisation.
Assurez-vous toujours que cette machine est reliée à la terre pour évite tout choc électrique. Débranchez-la de sa source d'alimentation avant four intervention.
Portez toujours une protection oculaire lorsque vous utilisez cette machir Portez toujours une protection auditive lorsque vous utilisez cette machir Portez toujours une protection pour les mains lorsque vous utilisez cette machine. Veillez à ce qu'elle soit bien ajustée et ne puisse pas être l' par une pièce en rotation.
Portez toujours des protections pour les pieds lorsque vous utilisez cette machine. Le port de bottes à semelles en caoutchouc et à embout d'a est fortement recommandé.
Portez toujours une protection pour la tête lorsque vous utilisez cette machine. Utilisez un casque de sécurité ou un casque similaire pour vo protéger des projections de débris.
Specifications
| Direct Broche d'entraînement, Série de roues électroniques Les pa | |
| Modèle Nombre | MX-S450 |
| Tension | CA 2 30 V, 50 Hz / CA 110 V 60 |
| Le type de broche | CC sans balais Direct broche d'entraînement |
| Le Moteur Pouvoir | 1,25 KW |
| Couple de sortie | 4,5 NM / 850 tr/min |
| Vitesse | 0-2500 tr/min |
| Broche traversante Trou / Tail | 3,8 mm / MT 5 |
| Taille du mandrin | 1 25 mm |
| Tête Taille | 60*60mm |
| Manchon de contre-pointe Dimensions | 50 mm / MT2 |
| Brut / Poids net | 61,1 kg / 76,1 kg |
| La voie de transmission | Électronique Roue suspendue, Steppe Moteur |
| moteur pas à pas Modèle | 86-8,5 NM |
| Chemin d'alimentation | Horizontal automatique, vertical Manue |
| Basculement Lit | 2 2 0 mm |
| Gamme de filetage | 0,5-3 mm / TPI 6 -4 0 |
| Machine Mode | Programme Nombre réglable, commun Système britannique |
| Spécifications de la vis princip | Tr16mm*2.0 |
| Accident vasculaire cérébral (tre Distance) | 4 5 0 mm |
| Taille de l'emballage | 1005 * 525 * 5 55 mm |
Specifications
| Direct Broche d'entraînement, Série de roues électroniques paramètres | |
| Modèle Nombre | MX-S1 170 |
| Tension | CA 2 30 V, 50 Hz / CA 110 V, |
| Le type de broche | CC sans balais Direct broche d'entraînement |
| Le Moteur Pouvoir | 1,25 KW |
| Couple de sortie | 4,5 NM / 850 tr/min |
| Vitesse | 0-2500 tr/min |
| Broche traversante Trou / Taille | 3,8 mm / MT 5 |
| Taille du mandrin | 1 25 mm |
| Tête Taille | 60*60mm |
| Manchon de contre-pointe Dimensions | 50 mm / MT2 |
| Brut / Poids net | 87,6 kg / 109,7 kg |
| La voie de transmission | Électronique Roue suspendue, Stepp Moteur |
| moteur pas à pas Modèle | 86-8,5 NM |
| Chemin d'alimentation | Horizontal automatique, vertical Manu |
| Basculement Lit | 2 2 0 mm |
| Gamme de filetage | 0,5-3 mm / TPI 4 -4 0 |
| Machine Mode | Programme Nombre réglable, commun Système britannique |
| Spécifications de la vis principa | Tr16mm*2.0 |
| Accident vasculaire cérébral ( e Distance ) | 10 00 mm |
| Taille de l'emballage | 14 9 0* 515 *5 5 5 mm |
Instructions d'utilisation Operation Instructions
3. Définitions d'interface
Interrupteur de fin de course
LM1, LM2 : 2 entrées fin de course.
0V : Borne commune pour les signaux de commutation LM1 et l
Interface d'encodeur
5V : Borne positive d'alimentation de l'encodeur.
A+ : Signal d'encodeur A+.
B- : Signal d'encodeur B-.
0V : Côté négatif de l'alimentation de l'encodeur.
Interface de pilote de moteur pas à pas (axe X/axe Y, axe u uniquement axe X)
5V : DIR+ pour pilote de moteur pas à pas.
DIR- : DIR- du pilote du moteur pas à pas.
PUL- : PUL- du pilote du moteur pas à pas.
Interface d'alimentation
0V : Alimentation négative.
24V : Alimentation positive.
4. Description de la clé
II y a 6 boutons, KEY1\~KEY6.
CLÉ 5 :
'Mode/Sortie' : action d'appui court •
« [Configuration système] » : action d'appui long
Dans l'état de sélection de mode, une courte pression sur la tou sert de fonction de commutation de mode et une longue pression la touche sert de fonction de configuration du système.
Sous le fil du véhicule ou l'état de fonctionnement en mode aller-retour, appuyez brièvement sur la touche pour quitter le mode fonctionnement actuel et revenir à l'état de sélection de mode.
TOUCHE 4 :
« Réglage/Sélection » : action d'appui court
'[Enregistrer/Entrée] : action d'appui long
Dans l'état de sélection du mode, une courte pression sur la tou permet d'entrer le réglage et de changer les paramètres de réglage.
Dans l'état de réglage, une pression longue sur la touche permet sauvegarder le réglage et d'entrer dans le travail.
CLÉ 3 :
« Maj gauche / moins » : action d'appui court
« [Avance rapide / Diminution rapide] » : action d'appui long


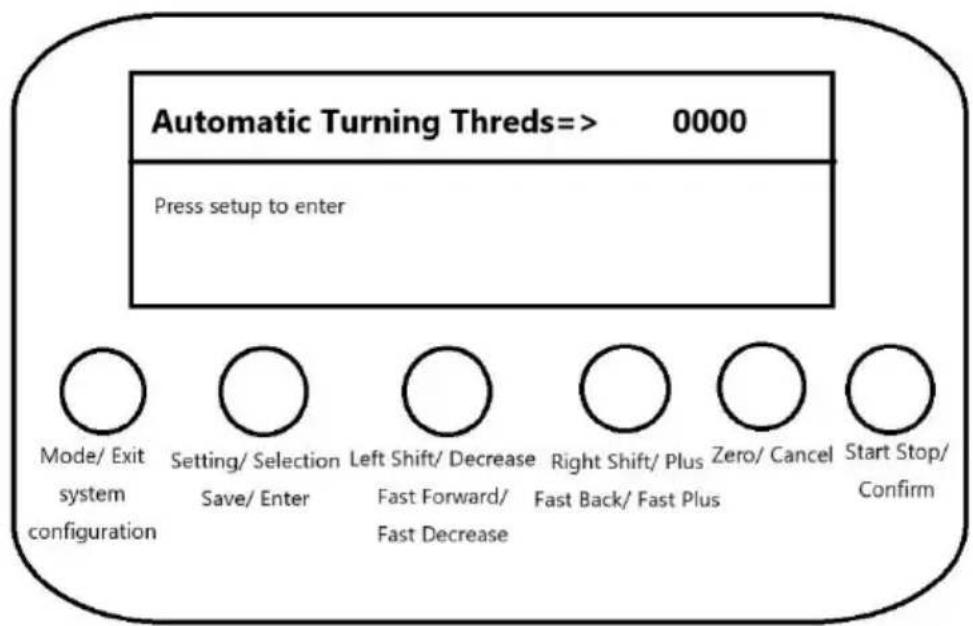

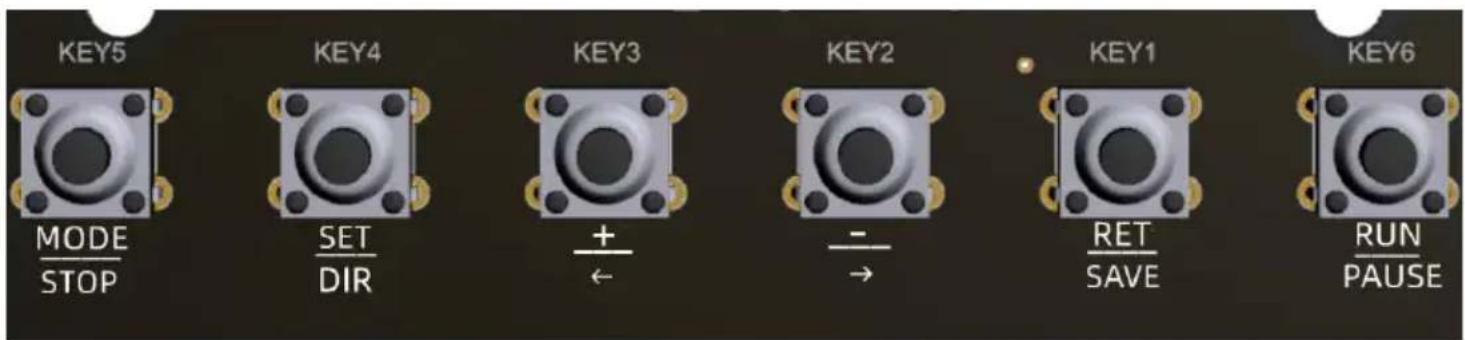

KEY5 MODE STOP KEY4 SET DIR + ← KEY3 KEY2 - → KEY1 RET SAVE KEY6 RUN PAUSEDécalage gauche de la vis en mode manuel, fonction pointage ou avance rapide.
Fonction moins simple ou moins rapide pour les paramètres de
configuration en mode configuration.
CLÉ 2 :
« Maj/ajout à droite » : action d'appui court
« [RÉTRACTION RAPIDE / AJOUT RAPIDE] » : action d'appui long
Décalage vers la droite de la vis en mode manuel, fonction poin ou retour rapide.
Fonction d'ajout unique ou d'ajout rapide pour définir le paramètre dans l'état de réglage.
« Effacer/Annuler » : action de pression courte
Dans l'état de réglage, appuyez brièvement sur la touche pour annuler et quitter le réglage des paramètres, revenez à l'état de sélection de mode.
En état de fonctionnement, une courte pression sur la touche per de mettre à zéro la position actuelle ou de déplacer la distance
TOUCHE 6 :
« Démarrage-arrêt/Confirmation » : action d'appui court
En état de fonctionnement, action de démarrage-arrêt ou fonction confirmation manuelle pendant le fonctionnement.

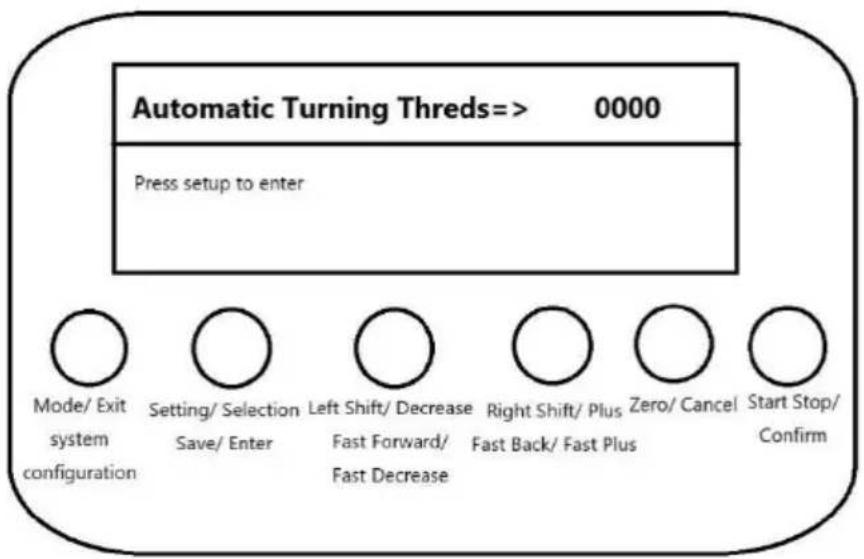

3. Disposition de la zone d'affichage
L'écran LCD affiche un total de 4 lignes d'informations :
La 1ère ligne affiche le mode, le sens de déplacement et la vite
Les lignes 2 à 4 affichent les informations sur les paramètres de réglage, les informations sur l'état de fonctionnement ou les informations d'invite.

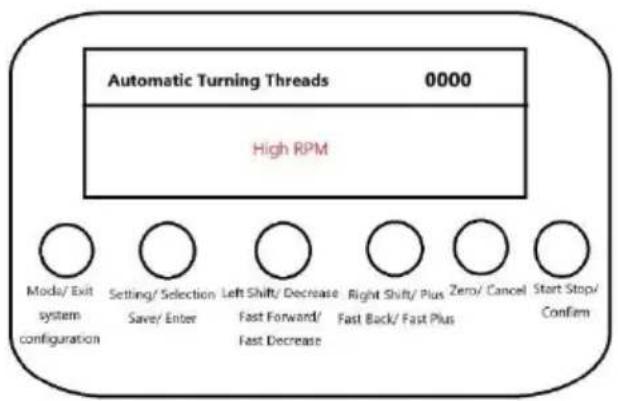

2. Fonction de déplacement de l'outil
Description de la fonction :

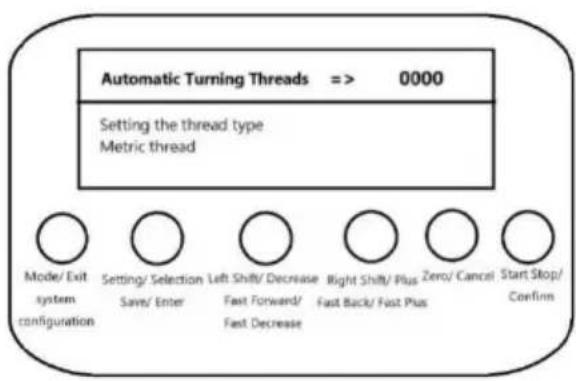

Le tournage s'effectue en synchronisant la vitesse de la broche e fonction de la longueur d'avance définie, et la direction peut être changée à tout moment pendant le fonctionnement.
' Mode/Sortie » : action d'appui court


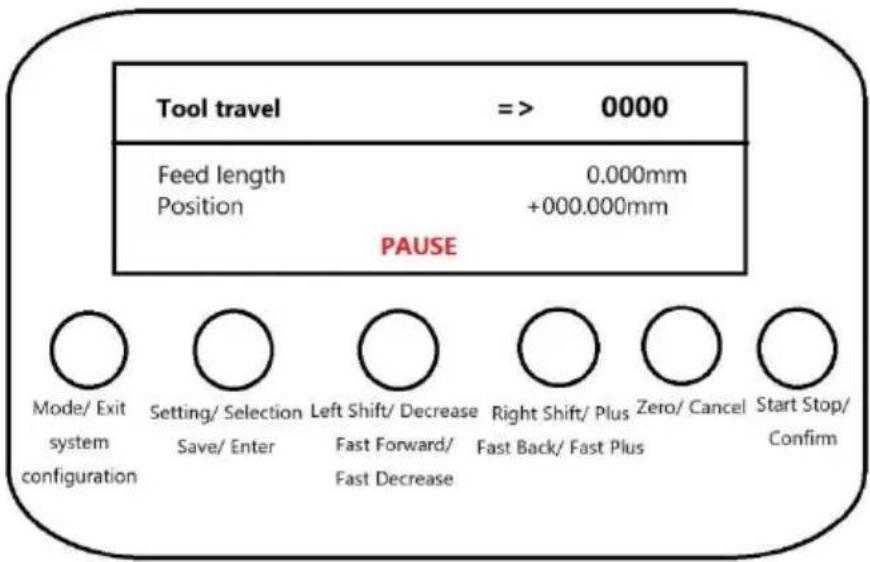

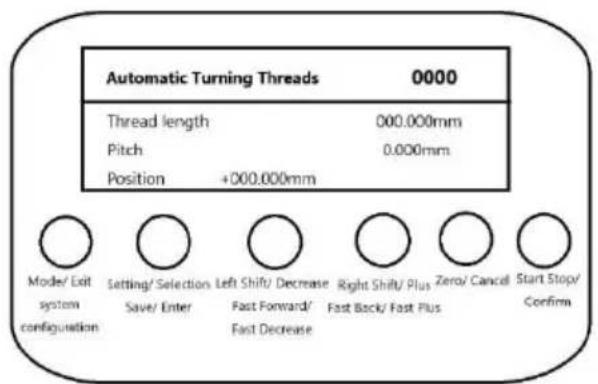

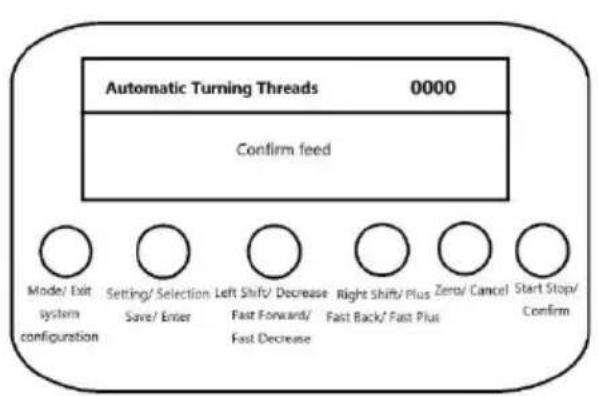

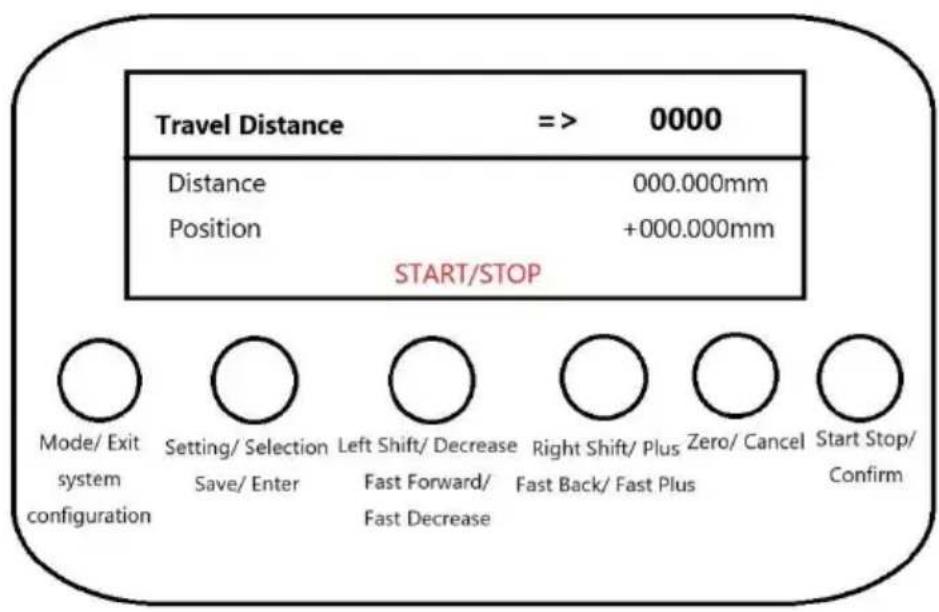

Tool travel => 0000 Feed length 0.000mm Position +000.000mm PAUSE Mode/ Exit system configuration Setting/ Selection Left Shift/ Decrease Right Shift/ Plus Zero/ Cancel Start Stop/ Save/ Enter Fast Forward/ Fast Back/ Fast Plus Confirm« [Configuration système] » : action d'appui long
Appui court, sortie du travail, changement de mode.

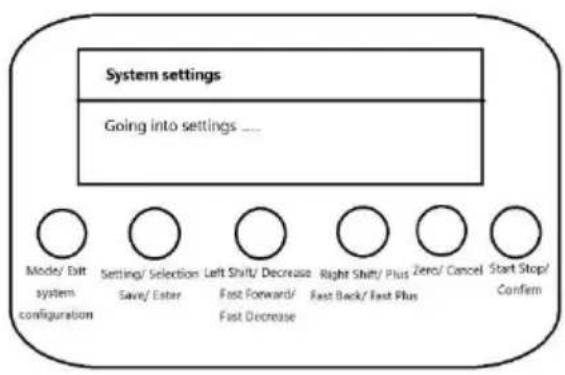

Appuyez longuement, quittez le travail, entrez dans la configurati du système.
' Set/Select " : action de pression courte
' [Enregistrer/Entrée]": action d'appui long
Appuyez brièvement pour changer de direction.
« Déplacer vers la gauche/Soustraire » : action d'appui court
« [Avance rapide/Diminution rapide] » : action d'appui long
Appuyez brièvement pour régler la longueur d'alimentation unique
Appui long, réglage continu de la longueur d'alimentation, appui long et maintenu, à chaque intervalle de 3 s alimentera automatiquement le réglage.
« Maj/ajout à droite » : action de pression courte
' [RÉTRACTATION RAPIDE / AJOUT RAPIDE]": action d'appui long
Appuyez brièvement pour régler la longueur d'alimentation unique
Appuyez longuement, réglage continu de la longueur d'alimentation, avec une pression longue et maintenue, chaque intervalle de 3 s sera automatiquement ajusté en position.
« Zéro/Annuler » : action de pression courte
Appuyez brièvement, la position actuelle est remise à zéro.
' Démarrer/Arrêter/Confirmer » : action d'appui court
Appuyez brièvement pour exécuter et mettre en pause le contrôle.
- Fonction de changement de vitesse manuel
Description de la fonction :
En fonction de la vitesse de déplacement définie, déplacez-vous manuellen en Appuyez sur le bouton « Maj gauche » ou « Maj droite » et vous changer de direction sous l'état d'arrêt.
' Mode/Sortie » : action d'appui court


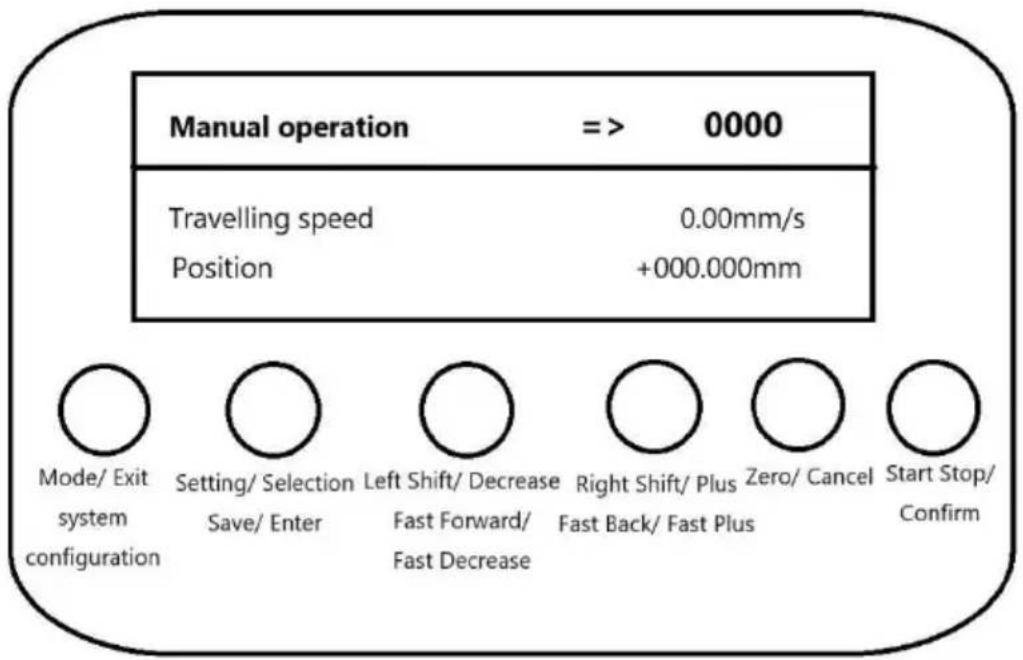

Manual operation => 0000 Travelling speed 0.00mm/s Position +000.000mm Mode/ Exit Setting/ Selection Left Shift/ Decrease Right Shift/ Plus Zero/ Cancel Start Stop/ system Save/ Enter Fast Forward/ Fast Back/ Fast Plus Confirm configuration Fast Decrease Fast Back/ Fast Plus Confirm« [Configuration système] » : action d'appui long
Appui court, sortie du travail, changement de mode.
Appuyez longuement, quittez le travail, entrez dans la configuration du système.
' Set/Select " : action de pression courte
' [Enregistrer/Entrée]": action d'appui long
Appuyez brièvement pour changer de direction.
« Déplacer vers la gauche/Soustraire » : action d'appui court
« [Avance rapide/Diminution rapide] » : action d'appui long
Appuyez brièvement pour régler la longueur d'alimentation unique.
Appuyez longuement, réglage continu de la longueur d'alimentation, appuyez longuement et maintenez enfoncé, chaque intervalle de 3 s alimentera automatiquement le réglage.
« Maj/ajout à droite » : action de pression courte
' [RÉTRACTATION RAPIDE / AJOUT RAPIDE]": action d'appui long
Appuyez brièvement pour régler la longueur d'alimentation unique.
Appuyez longuement, réglage continu de la longueur d'alimentation, avec u pression longue et maintenue, chaque intervalle de 3 s sera automatiquer ajusté en position.
« Zéro/Annuler » : action de pression courte
Appuyez brièvement, la position actuelle est remise à zéro.
' Démarrer/Arrêter/Confirmer » : action d'appui court
Appuyez brièvement pour exécuter et mettre en pause le contrôle.
- Fonction de changement de distance manuel
Description de la fonction :
En fonction de la distance définie à parcourir, démarrez et parcourez la distance définie après l'arrêt automatique, le processus d'exécution peut être interrompu, puis redémarrer pour continuer à parcourir la distance restante.
' Mode/Sortie » : action d'appui court
« [Configuration système] » : action d'appui long
Appuyez longuement, quittez le travail, entrez dans la configuration du système.
' [Enregistrer/Entrée]": action d'appui long
État non exécuté.
Appuyez brièvement pour changer de direction.
« Déplacer vers la gauche/Diminuer » : action de pression cc
« [Avance rapide/Diminution rapide] » : action d'appui long
État non exécuté.
Appui court, réglage unique du paramètre de distance de déplacement.
Appuyez longuement, réglage continu du paramètre de distance de déplacement, en appuyant longuement et en maintenant enfoncé, chaque intervalle de 3 secondes sera ajusté automatiquement.
« Maj/ajout à droite » : action de pression courte
« [Retour rapide/Plus rapide] » : action d'appui long
État de non-exécution
Appui court, réglage unique du paramètre de distance de déplacement.
Appuyez longuement, réglage continu du paramètre de distance de déplacement, en appuyant longuement et en maintenant enfoncé, chaque intervalle de 3 secondes sera ajusté automatiquement.
« Zéro/Annuler » : action d'appui court
En état de non-exécution.
Appuyez brièvement, la première fois, effacez d'abord la distance parcourue, appuyez à nouveau, effacez la distance définie.
' Démarrer/Arrêter/Confirmer » : action d'appui court
Appuyez brièvement pour démarrer et arrêter le contrôle.
- Fonction d'enfilage automatique
Description de la fonction :
Tournage automatique du filetage en fonction du type de filetage de la longueur du filetage et de la taille du filetage.

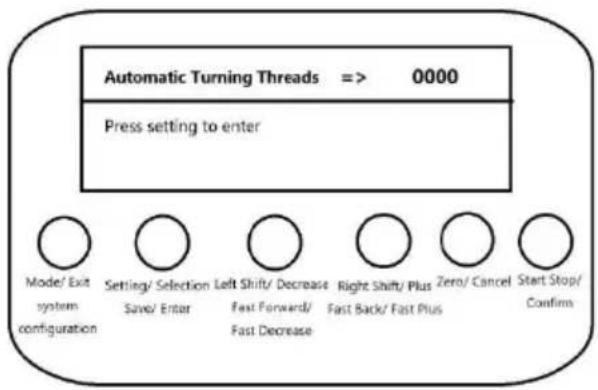

Interface d'affichage de l'état de veille Configuration de l'interface Overdrive
L'interface de veille affichée à gauche s'affiche sous l'état de sélection du mode, et l'interface de réglage affichée à droite s'affiche après avoir appuyé sur le bouton « Réglage », après être entré dans l'interface de réglage, le réglage des paramètres annulé après avoir appuyé sur le bouton « Annuler » et le réglage de sortie Le message « Enregistrer » s'affiche et le paramètre d'enregistrement s'affiche lorsqu vous appuyez sur le bouton « Enregistrer ». Lorsque vous appuyez sur le bouton « Enregistrer », le paramètre d'enregistrement s'affiche et l'appareil passe
automatiquement en mode de fonctionnement.
Interface de paramétrage Invite à entrer dans l'opération de travail
Dans l'état de réglage
Appuyez brièvement sur le bouton « Set/Select » pour changer les paramètres de réglage.
Liste des paramètres :
Type de filetage de réglage : filetage métrique, filetage en pouces et filetage de p non standard.
Réglage de la taille du filetage : définissez la taille du pas pour les filetages métr les filetages de précision non standard, et définissez le nombre de dents par pouce les filetages en pouces.
Longueur du filetage : xxx.xxxmm.
Mode de démarrage : fonctionnement manuel par clé, fonctionnement automatique immédiat et un fonctionnement automatique retardé.
Mode de redémarrage : fonctionnement manuel par clé, fonctionnement automatique immédiat et fonctionnement automatique différé.
Délai de fonctionnement automatique : 1 à 30 secondes.
Appuyez longuement sur le bouton « Enregistrer/Entrée » pour enregistrer les paramètres et passer automatiquement en mode de fonctionnement. Si la longueur d'filetage est de 0, un message s'affichera indiquant qu'elle n'est pas définie.
Appuyez brièvement sur le bouton « Effacer/Annuler » pour annuler le réglage des paramètres et revenir à l'interface de sélection de mode.


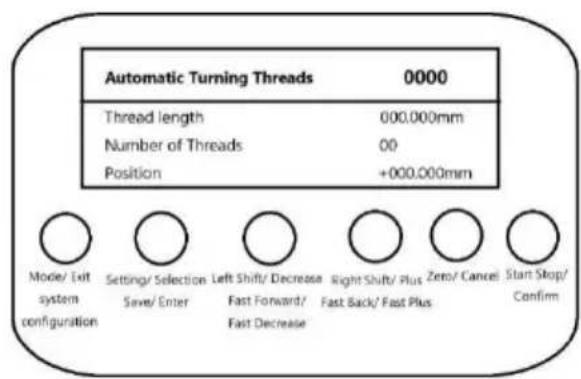

Automatic Turning Threads 0000 Thread length 000.000mm Number of Threads 00 Position +000.000mm Mode/ Exit system configuration Setting/ Selection Left Shift/ Decrease Right Shift/ Plus Zero/ Cancel Start Stop/ Save/ Enter Fast Forward/ Fast Back/ Fast Plus ConfirmInterface de filetage de précision métrique/non standard Interface de thread fractionnaire
Lorsque les filetages de précision métriques ou non standard sont sélectionnés, l'écr graphique de gauche s'affiche avec les informations de pas sur la ligne 3.
Lorsque les filetages impériaux sont sélectionnés, l'écran graphique de droite s'affichée avec le nombre de dents par pouce sur la ligne 3.
Interface de confirmation de l'invite d'avance/retour d'outil Écran d'alerte de régime élevé
Lorsque le mode de démarrage de rotation et le mode de démarrage arrière sont sur le fonctionnement manuel des touches, l'interface de gauche sera invitée à dém l'avance et la rétraction de l'outil, et il est nécessaire d'appuyer brièvement sur le « Confirmer » pour exécuter.
Si la vitesse de la broche synchrone du moteur pas à pas est trop élevée, cela une interface de vitesse trop élevée sur la droite, et il sera nécessaire de réduire vitesse de la broche.
En condition de travail, appuyez brièvement sur le bouton « Mode/Quitter » pour au travail en cours et revenir automatiquement à l'interface de sélection de mode.
5. Fonction aller-retour automatique
Description de la fonction :
Mouvement de broche synchronisé en fonction de la longueur de tournage et de la longueur d'avance définies, retour automatique après avoir déplacé la longueur de tournage définie.

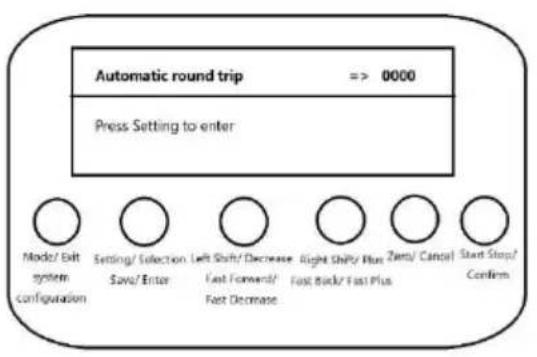

Interface d'affichage de l'état de veille Configuration de l'interface
L'interface de veille affichée à gauche s'affiche sous l'état de sélection du mode, et l'interface de réglage affichée à droite s'affiche après avoir appuyé sur le bouton « Réglage », après être entré dans l'interface de réglage, le paramètre Le réglage se annulé après avoir appuyé sur le bouton « Annuler ». Le réglage de sortie s'affich le réglage enregistré s'affichera après avoir appuyé sur le bouton « Enregistrer ». Lorsque vous appuyez sur le bouton « Enregistrer », le réglage enregistré s'afficher
puis l'appareil passera automatiquement en mode de fonctionnement.

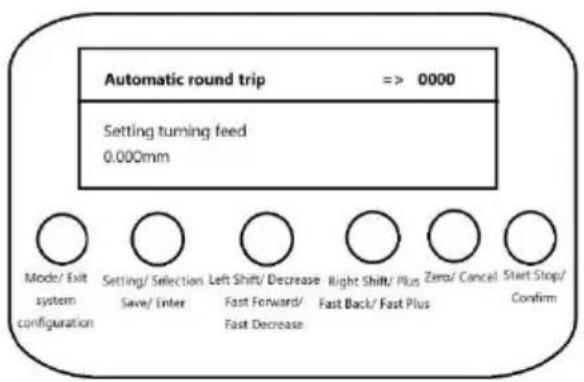

Interface de paramétrage Invite à entrer dans l'opération de travail
Sous l'état de réglage.
Appuyez brièvement sur le bouton « Set/Select » pour changer les paramètres de réglage.
Appuyez sur le bouton « Enregistrer/Entrée » et maintenez-le enfoncé pour enregistr les paramètres et entrer automatiquement dans l'état de fonctionnement.
Appuyez brièvement sur le bouton « Effacer/Annuler » pour annuler le réglage des paramètres et revenir à l'interface de sélection de mode.

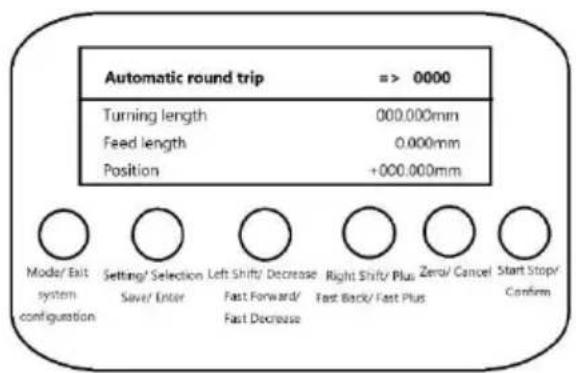

Interface d'état en cours d'exécution Interface d'état de pause
Dans cet état de pause, la ligne 4 affiche la pause et dans l'état d'exécution, la affiche les informations de position.
En état de pause, appuyez brièvement sur le bouton « Set/Select » pour changer direction.
Appuyez brièvement sur le bouton « Set/Select » pour changer de direction.
Appuyez brièvement sur le bouton « Zéro/Annuler » pour remettre la position à zér
En pause ou en cours d'exécution, appuyez brièvement sur le bouton « Démarrer/Arrêter/Annuler » pour changer de direction.
Appuyez brièvement sur le bouton « Démarrer/Arrêter/Confirmer » pour démarrer ou mettre en pause la fonction.
Appuyez brièvement ou longuement sur le bouton « Maj gauche/diminuer » ou « N droite/ajouter » pour régler la longueur d'alimentation.
Appuyez brièvement sur le bouton « Mode/Quitter » pour arrêter le travail en cours revenir automatiquement à l'interface de sélection de mode.
6. Fonctions de configuration du système
Description de la fonction :
Définissez les paramètres du système, y compris la langue d'affichage et le commu
Accéder à l'écran Paramètres Écran d'informations sur la version
Sous l'état de sélection du mode, appuyez longuement sur le bouton « Configuration système » pour accéder à l'interface de configuration du système, affichant l'interface gauche
Après être entré dans l'interface de réglage, appuyez sur le bouton « Annuler » pour annuler le réglage des paramètres et afficher le réglage de sortie, appuyez longuerr sur le bouton « Enregistrer » pour afficher le réglage d'enregistrement, puis revenez
automatiquement à l'interface de sélection de mode.

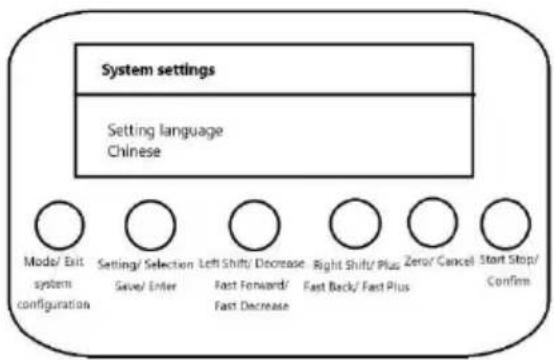

Écran des paramètres de langue Interface de réglage du buzzer
Appuyez brièvement sur le bouton « Set/Select » pour changer les paramètres de réglage.
Appuyez sur le bouton « Enregistrer/Entrée » et maintenez-le enfoncé pour enregistrés les paramètres et revenir à l'interface de sélection de mode.
Appuyez brièvement sur le bouton « Effacer/Annuler » pour annuler le réglage des paramètres et revenir à l'interface de sélection de mode.
Paramètre:
Langue de réglage : chinois, anglais et russe.
Réglage du buzzer : activé et désactivé.
Paramètres du codeur et du moteur pas à pas
Exigences de configuration du moteur pas à pas : moteur pas à pas un cercle de impulsions, un cercle pour se déplacer de 2 mm.
Exigences du codeur : 1000 impulsions/cercle, rapport de démultiplication de la broc du codeur de 2:1, c'est-à-dire que la broche fait tourner 1 cercle, le codeur fait to cercles.
Lathe Adjustments
ASSUREZ-VOUS QUE L'INTERRUPTEUR D'ALIMENTATION EST EN POSITION ARRÊT ET QUE LA VITESSE EST RÉGLER À ZÉRO AVANT D' EFFECTUER TOUT RÉGLAGE SUR CET APPAREIL.
- Remplacement du mandrin : Éteignez le tour et débranchez-le. Éloignez la contre-pointe du
mandrin autant que possible et placez un morceau de bois ou un chiffon sous le mandrir protéger. Retirez les trois boulons qui maintiennent le mandrin en place en retirant leurs é puis retirez le mandrin. Il peut être nécessaire de taper sur le mandrin avec un maillet s Pour installer un nouveau mandrin sur la broche, suivez les étapes ci-dessus dans l'ordre inverse.
- Remplacement des mors : Insérez la clé du mandrin dans son logement et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à ce que les mors soient ouverts au maxim mors peuvent alors être retirés manuellement. Pour insérer de nouveaux mors dans le ma choisissez le mors n° 1 et insérez-le dans la fente souhaitée. Assurez-vous que la rainure supérieure de cette fente ne soit pas visible lors de l'insertion du mors. Une fois le mors tournez le mandrin dans le sens des aiguilles d'une montre pour le faire glisser vers le fixer. Répétez l'opération avec les mors n° 2 et n° 3.
- Réglage de la contre-pointe : Pour ajuster la position de la contre-pointe, desserrez l'écrou à sa base, changez sa position, puis resserrez-le. Décalez la contre-pointe pour réaliser des bis ou des cônes.
- Verrouillage de la poupée mobile : tournez le levier de serrage dans le sens des aiguilles d'une montre pour verrouiller la poupée mobile en place ou dans le sens inverse des aiguilles d'une montre pour la déverrouiller.
- Réglage du porte-outil : Pour régler le porte-outil, desserrez simplement les deux boulons qui le maintiennent en place, déplacez-le à la position souhaitée, puis resserrez les boulons. Dess les boulons situés sur le dessus du porte-outil pour remplacer les fraises.
- Réglage du chariot : Tournez le volant du chariot dans le sens horaire pour le rapprocher de la contre-pointe. Tournez le volant dans le sens antihoraire pour le rapprocher du mandrin.
- Verrouillage du chariot : Tournez la poignée de commande du porte-outil dans le sens horaire pour serrer et dans le sens antihoraire pour desserrer. Cette poignée doit être desserrée à d'utiliser les avances automatiques.
- Réglage du chariot transversal : Tourner le volant du chariot transversal permet de faire coulisser le porte-outil perpendiculairement aux glissières. Tourner le volant dans le sens ha pour reculer et dans le sens antihoraire pour avancer.
- Contrôle de l'avance du chariot : Abaissez le levier du demi-écrou pour l'engager et déplacer le chariot sous tension. Assurez-vous de désengager le demi-écrou avant tout réglage afin d'é tout mouvement inattendu du chariot.
- Contrôle du composé : tournez la molette de contrôle du composé dans le sens inverse des aiguilles d'une montre pour déplacer le composé vers l'extérieur et dans le sens des aigui
d'une montre pour le déplacer vers l'intérieur, modifiant ainsi l'angle de coupe.
- Verrouillage de la broche : tournez le levier dans le sens des aiguilles d'une montre pour verrouiller la broche et dans le sens inverse des aiguilles d'une montre pour la déverrouille
- Réglage de l'avance arrière : tournez le volant d'avance arrière dans le sens horaire pour rapprocher la contre-pointe du mandrin. Tournez le volant dans le sens antihoraire pour élé la contre-pointe du mandrin.
Operation
- Maintien et perçage de la pièce : utilisez le mandrin pour maintenir fermement la pièce. Utilisez la contre-pointe pour enfoncer un foret dans la pièce en rotation.
- Coupe frontale : Utilisez le mandrin pour maintenir fermement la pièce. Utilisez le porte-outil pour enfoncer une fraise dans la face de la pièce. Le bord de la fraise doit être à la même le centre.
- Coupe interne : utilisez le mandrin pour maintenir fermement la pièce. Faites pivoter le porte-outil de manière à ce que la fraise soit placée au centre de la face avant de la pièce.
- Coupe en biseau : utilisez le mandrin pour maintenir fermement la pièce. Ajustez l'angle du porte-outil pour couper des biseaux dans la pièce.
- Filetage : Pour réaliser des filetages, utilisez le mandrin pour maintenir fermement la pièce et engager le demi-écrou. Utilisez le porte-outil pour enfoncer une fraise dans la surface de

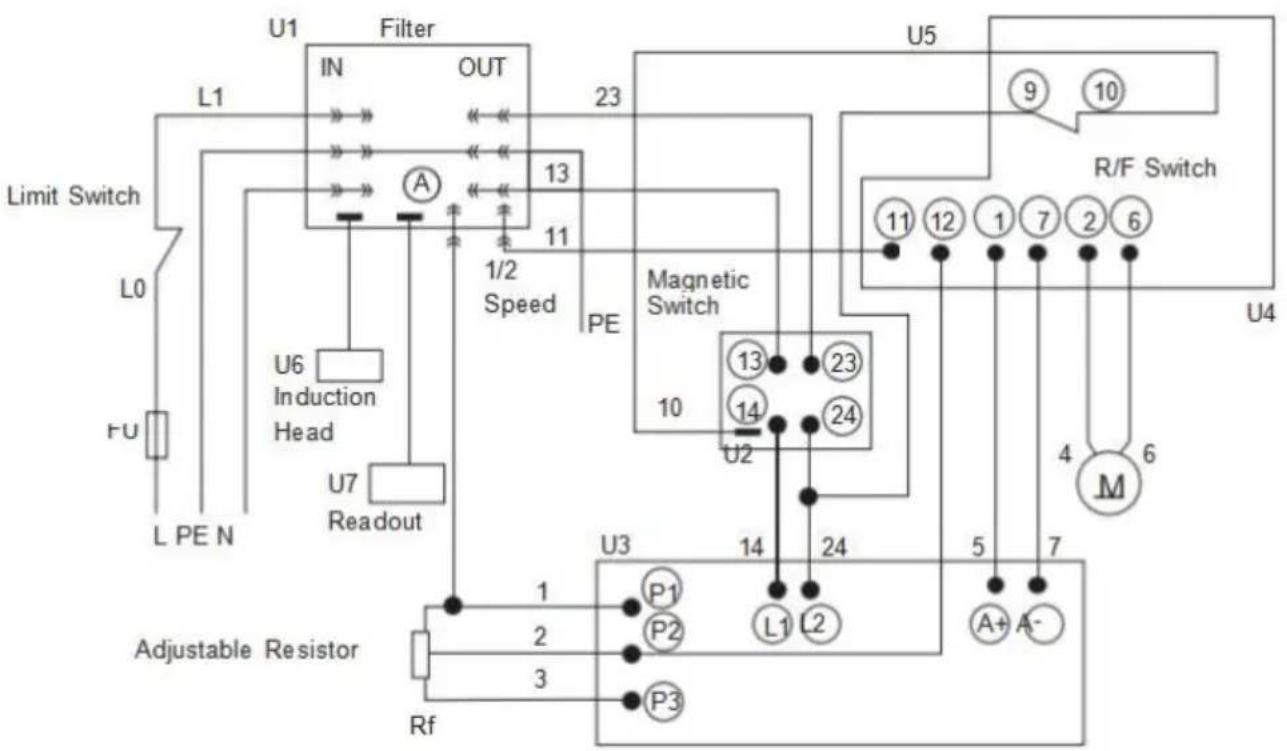

Wiring Diagram
Key
- Nettoyez la machine de tous les débris après chaque utilisation.
- Lubrifiez les pièces mobiles de l'appareil avec de la graisse NLGI 2 entre les utilisations.
- NE PAS laisser s'accumuler de débris excessifs sur le plateau. Éliminer les débris au fur et à mesure, en arrêtant le tour si nécessaire.
- Inspectez régulièrement les pièces mobiles pour détecter tout signe d'usure. Réparez ou remplacez toute pièce endommagée ou usée avant toute nouvelle utilisation.
- Inspectez régulièrement les boulons, vis, leviers et autres fixations pour détecter tout desserrage. Resserrez-les si nécessaire.
Troubleshooting
| Potentiel Problèmes | Solutions communes |
| La surface de la pièce est rugueux. | Réaffûter l'outil de coupe. |
| Réduisez le débit d'alimentation. | |
| Serrez l'outil de coupe avec moins de surplomb. | |
| Augmenter les info- bulles rayon. | |
| L'outil de coupe a un cour durée de vie. | Réduisez la vitesse de coupe. |
| Réduisez la distance d'alimentation croisée. | |
| Ajouter plus lubrifiant sur la pièce. | |
| La pointe de la technologie brise. | Augmenter l'angle du coin. |
| Lubrifier la pièce uniformément . | |
| Serrer la broche palier. | |
| Le fil de coupe c'est faux. | Réglez l'angle de meulage de l'outil de coupe . |
| Ajustez l'outil de coupe pas. | |
| Ajustez le diamètre de la pièce. | |
| La pièce devient connexe . | Réglez la contre-pointe au centre de la pièce à u |
| Alignez la glissière supérieure correctement. | |
| Le tour est bavardage. | Réduisez le débit d'alimentation. |
| Serrer le principal palier. | |
| L'usure des flancs est auss haut. | Augmenter l'angle de dégagement. |
| Centrez correctement l'outil de coupe sur la pièce. | |
| Le centre courses chaud. | Desserrez la contre-pointe. |
| La broche fait ne pas activ | Déverrouillez l'interrupteur d'arrêt d'urgence. |
Indication et gestion des défauts du contrôleur
| NO N. | Erreur code | Provoquer une panne | Répartition des faute |
| 1 | ER01 | Surintensité protection | Vérifiez si l'interface du moteur est b remplacez le boîtier de comma |
| 2 | ER02 | Signal HALL échec | Vérifiez si l'interface du moteur est en ou remplacez le moteur ou le co |
| 3 | ER03 | Rotor bloqué protection | Vérifiez si l'interface du moteur est bon la charge du moteur est exo |
| 4 | ER04 | Défaillance de puce | Remplacer le moteur et le boîtier de c |
| 5 | ER05 | Panne de moteu | Vérifiez si l'interface du moteur est bon la charge du moteur est exo |
| 6 | ER06 | Potentiomètre échec | Vérifiez que l'interface de contrôle de vit en bon éta |
| 7 | Pas d'affichage, le allumer les lumières allez | 1 La carte principale est cassée. 2 d'affichage et le contact de la connexion de la carte principale sont t |
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730
| EC | REP |
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Ma
| UK | REP |
YH CONSULTING LIMITED.
Assistance technique et certificat de garantie électronique www.vevor.com/support
