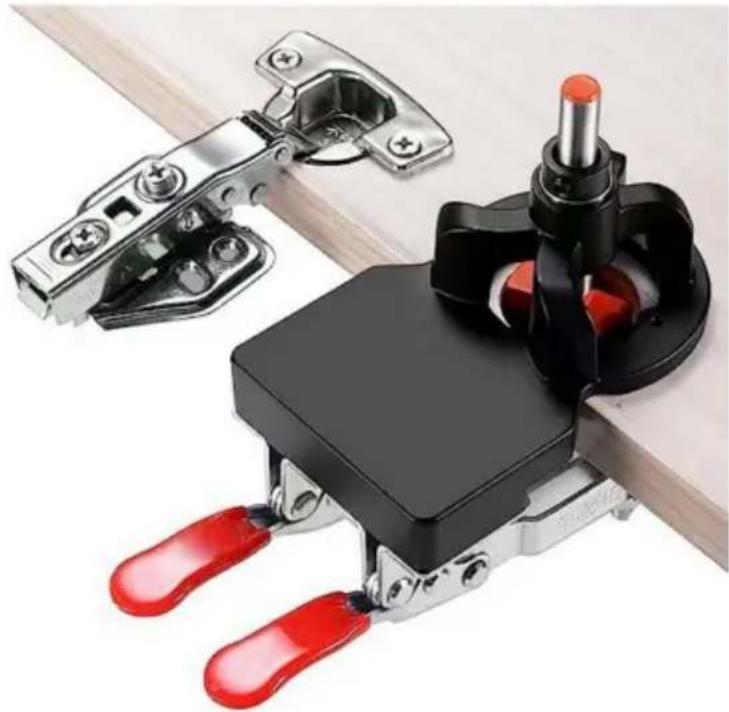

SXRJL-2302 - Gabarit de perçage Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	SXRJL-2302
Type de produit	Gabarit de perçage pour charnières
Type de charnière applicable	35 mm
Épaisseur de serrage	12 à 25 mm
Profondeur d'ouverture	10 à 15 mm
Plage de réglage de la marge	3 à 7 mm
Matériau	Alliage d'aluminium
Couleur	Noir
Contenu de l'emballage	Corps principal, coupeur, écrous papillon (2), clé à fourche 8-10 (2), roulement de liaison supérieur, collier d'arrêt, foret de 2 mm, clé (2), manuel d'utilisation
Fonctions principales	Perçage précis de trous pour charnières de 35 mm, réglage de la marge et de la profondeur, perçage de trous latéraux
Entretien et nettoyage	Nettoyer la surface après chaque utilisation ; ranger correctement pour éviter la perte de pièces
Sécurité	Porter des lunettes de protection ; garder les mains et le corps éloignés des pièces mobiles ; débrancher l'outil électrique avant réglage ; petites pièces dangereuses pour les enfants
Informations générales	Assistance technique et certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - SXRJL-2302 Vevor

Quel type de charnière ce gabarit supporte-t-il ?

Ce gabarit est conçu pour les charnières de 35 mm uniquement. Il ne supporte pas les charnières de 40 mm.

Comment régler la profondeur d'ouverture ?

La profondeur d'ouverture est réglable de 10 à 15 mm. Utilisez le collier d'arrêt et le roulement supérieur pour ajuster la profondeur comme indiqué dans le manuel.

Quelle est l'épaisseur maximale de la planche que le gabarit peut serrer ?

Le gabarit peut serrer des planches d'une épaisseur comprise entre 12 et 25 mm.

Comment ajuster la marge du trou ?

La marge se règle entre 3 et 7 mm en desserrant la vis de réglage et en déplaçant la plaque de positionnement.

Quels outils sont fournis avec le gabarit ?

L'emballage comprend le corps principal, un coupeur, deux écrous papillon, une clé à fourche 8-10, un roulement de liaison supérieur, un collier d'arrêt, un foret de 2 mm, deux clés et le manuel d'utilisation.

Comment entretenir le gabarit après utilisation ?

Il est recommandé de nettoyer la surface après chaque utilisation et de ranger toutes les pièces correctement pour éviter les pertes.

Puis-je utiliser ce gabarit avec une perceuse sans fil ?

Oui, vous pouvez utiliser une perceuse électrique ou sans fil, mais assurez-vous de respecter les consignes de sécurité : porter des lunettes de protection et maintenir une prise ferme.

Comment percer les trous latéraux pour les charnières ?

Utilisez le trou fixe de 48 mm de distance ou le trou de la charnière pour le positionnement. Percez ensuite avec la perceuse en suivant les indications du manuel.

Le gabarit est-il adapté aux débutants ?

Oui, ce gabarit est conçu pour être simple d'utilisation. Lisez attentivement le manuel et effectuez un essai à la main avant de percer pour vous familiariser avec le réglage.

Où puis-je obtenir de l'aide technique ou des pièces de rechange ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI SXRJL-2302 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

GABARIT DE CHARNIÈRE

MODÈLE : SXRJL-2302

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

GABARIT DE CHARNIÈRE

MODÈLE : SXRJL-2302

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Respectez toujours les précautions de sécurité de base lorsque vous utilisez ces appareils.

Il s'agit notamment de :

1. Ce produit contient de petites pièces. En cas d'ingestion, il peut présenter un risque d'étouffement.

Danger. Gardez ces petites pièces hors de portée des enfants !

1. Lisez, comprenez et suivez les instructions du fabricant de votre outil électrique

pour des raisons de sécurité. Portez toujours des lunettes de sécurité ou des lunettes de protection avant de commencer

l'utilisation d'outils électriques. Gardez toujours les mains, le visage, les cheveux, les vêtements amples et le corps

à une distance sûre des broches et des outils de coupe. Gardez toujours une prise ferme sur

les poignées de l'outil pendant le fonctionnement. Débranchez toujours l'appareil de la source d'alimentation

avant de régler les outils électriques.

1. N'utilisez pas le taraud à charnière après avoir été fatigué ou sous l'effet de l'alcool.
2. Veuillez vous référer au manuel pour installer et utiliser le gabarit.
3. Veuillez toujours porter une protection pour les yeux pendant l'utilisation.
4. Gardez les mains et le corps éloignés des bords tranchants et des pièces mobiles.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	SXRJL-2302
Type de charnière applicable	35mm
Épaisseur de serrage	12-25 mm
Profondeur de l'ouverture	10-15 mm
Plage de marge réglable	3-7 mm
Matériel	Alliage d'aluminium
	NoirCouleur

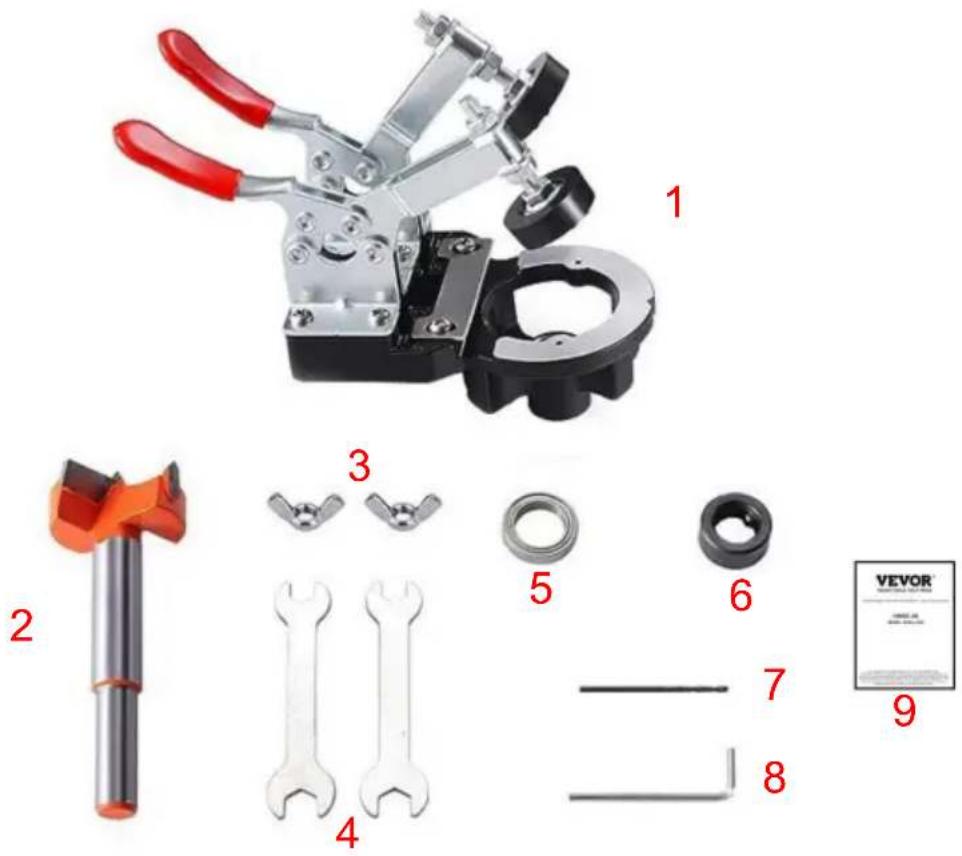

COMPOSANTS

Non.	Nom	Quantité
1	Corps principal	1
2	Coupeur	1
3	Noix papillon	2
4	Clé à fourche 8-10	2
5	Roulement de liaison supérieur	1
6	Collier d'arrêt	1
7	Foret de 2 mm	1
8	Clé	2
9	Manuel d'utilisation	1

OPÉRATION

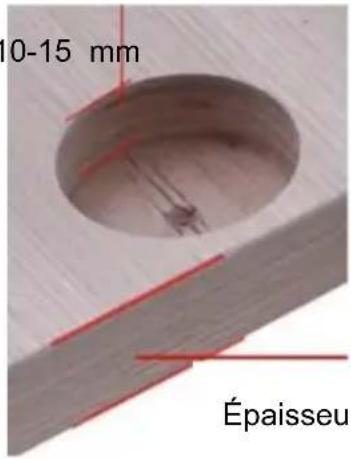

Profondeur d'ouverture : 10-15 mm

Épaisseur de serrage : 12-25 mm

REMARQUE : ce produit s'applique uniquement aux forets à trou ouvert de 35 mm et ne prend pas en charge le changement de 40 mm.

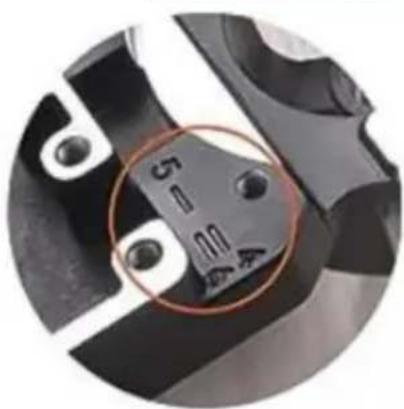

Plage de réglage de la marge : 3-7 mm

Desserrez la vis pour régler

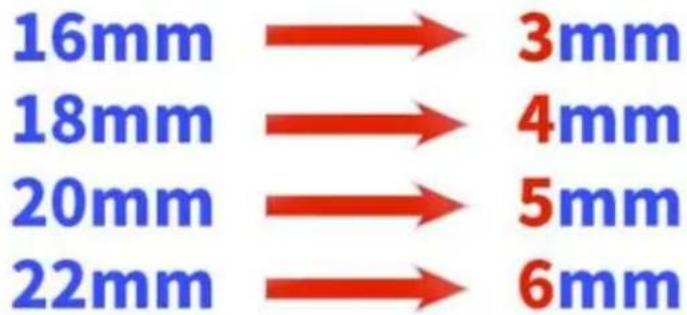

Épaisseur de la planche

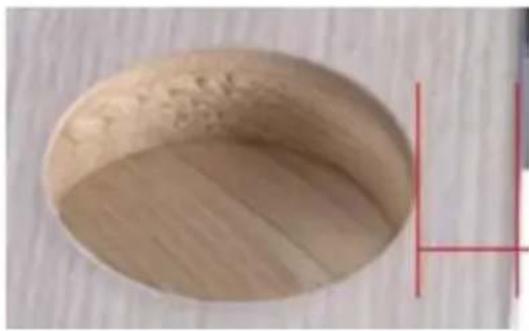

Marges de trou suggérées

Méthode de perçage de trous latéraux :

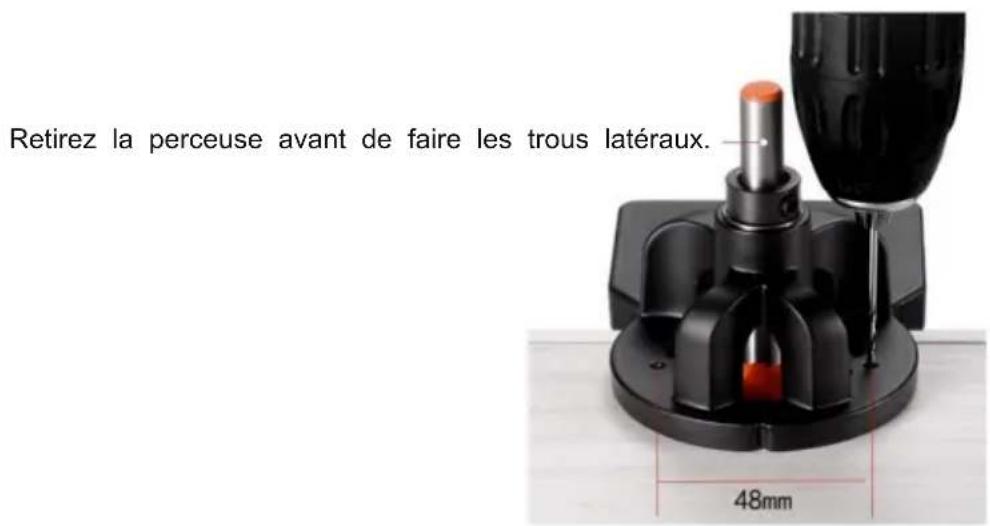

A : La distance du trou fixe est de 48 mm.

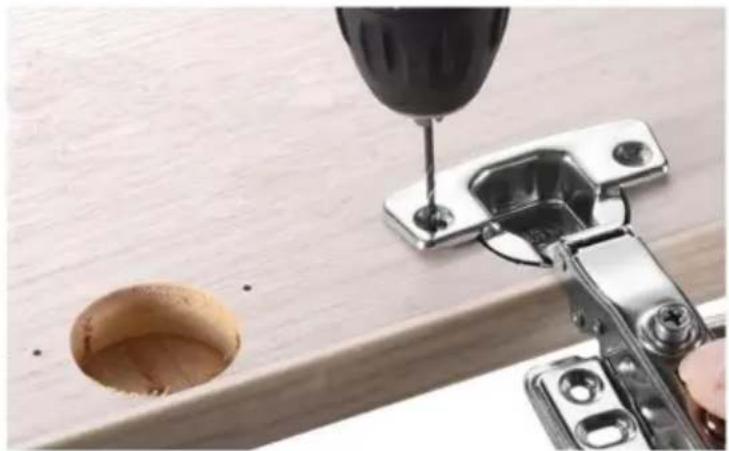

B : Utilisez le trou dans la charnière pour le positionnement.

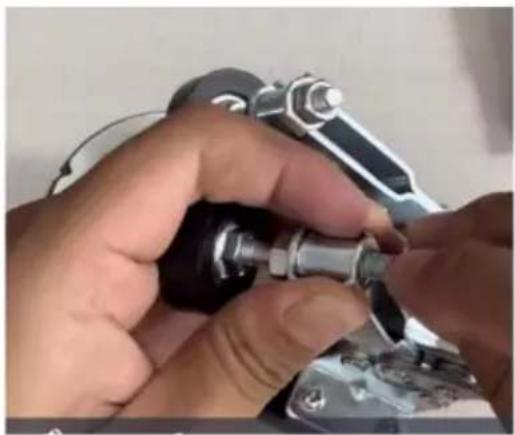

1. Remplacez les écrous supérieurs par des écrous papillon.

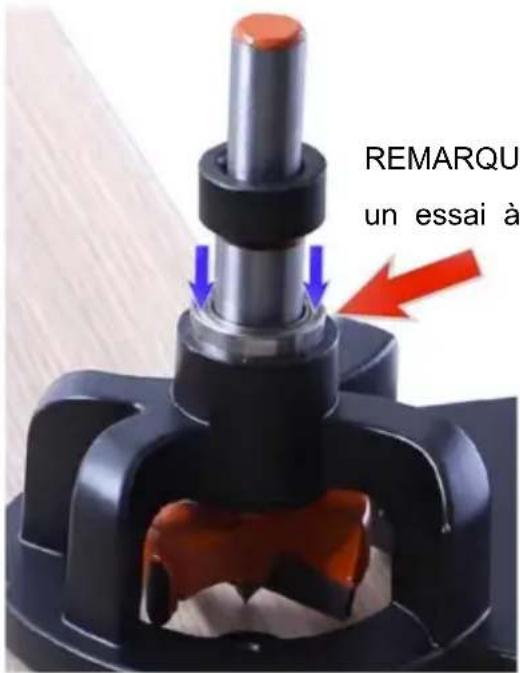

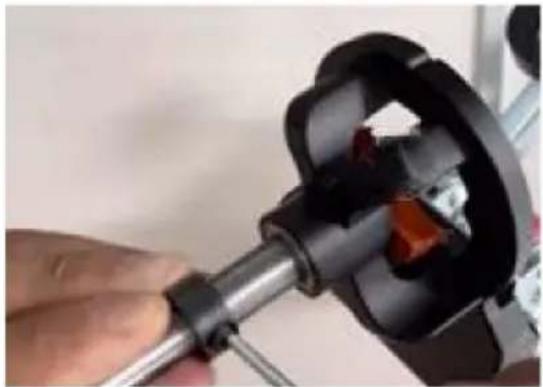

1. Installez le coupeur, le roulement supérieur et le collier de butée dans l'ordre.

REMARQUE : Appuyez lentement et effectuez un essai à la main après l'installation.

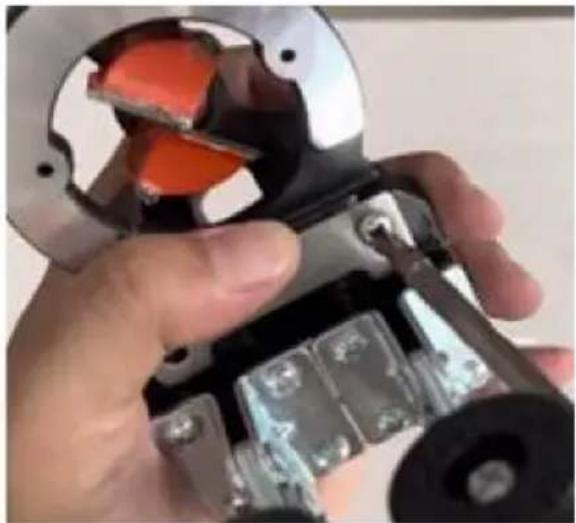

1. Ajustez la marge du trou.

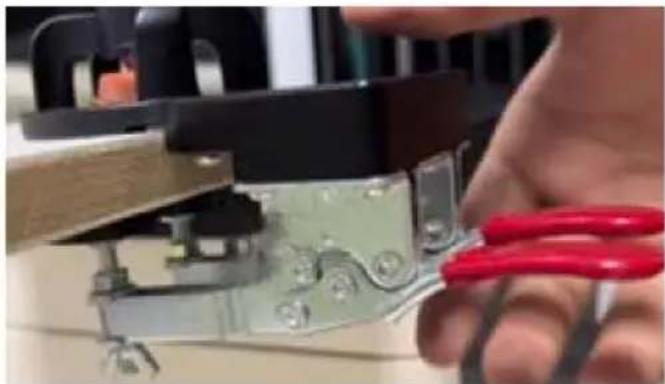

1. Ajustez et serrez la plaque en fonction de l'épaisseur de la plaque.

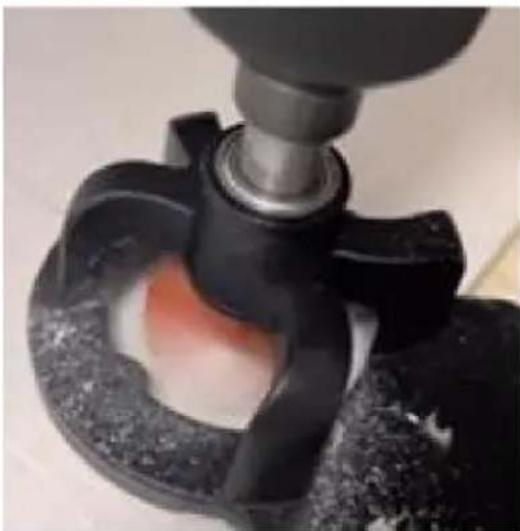

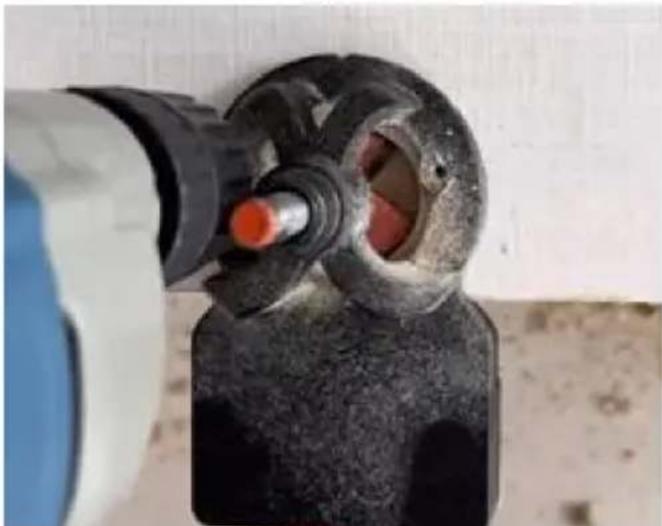

1. Fixez et percez avec une perceuse électrique.

1. Percez les trous latéraux.

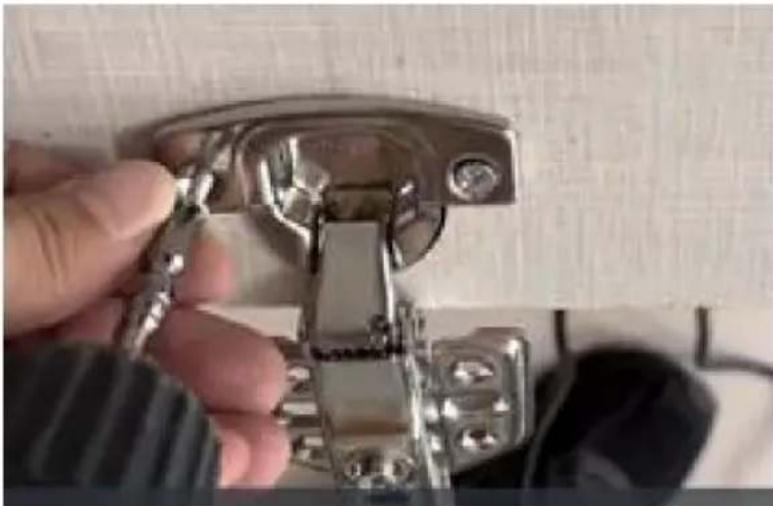

1. Nettoyez la sciure et installez la charnière.

1. Après chaque utilisation, veuillez l'installer à temps et le conserver correctement pour éviter de perdre des pièces.
2. Nettoyez la surface après chaque utilisation.
