SXRJL-2302 - Borrmall Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	SXRJL-2302
Produkttyp	Borrmall för gångjärn
Applicerbar gångjärnstyp	35 mm
Spänntjocklek	12 till 25 mm
Öppningsdjup	10 till 15 mm
Justeringsområde för marginal	3 till 7 mm
Material	Aluminiumlegering
Färg	Svart
Förpackningens innehåll	Huvuddel, fräs, vingmuttrar (2), hylsnyckel 8-10 (2), övre länklager, stoppkrage, 2 mm borr, nyckel (2), användarmanual
Huvudfunktioner	Exakt borrning av hål för 35 mm gångjärn, justering av marginal och djup, borrning av sidohål
Underhåll och rengöring	Rengör ytan efter varje användning; förvara korrekt för att undvika förlust av delar
Säkerhet	Använd skyddsglasögon; håll händer och kropp borta från rörliga delar; koppla bort elverktyg före justering; små delar är farliga för barn
Allmän information	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - SXRJL-2302 Vevor

Vilken typ av gångjärn stöder denna mall?

Denna mall är designad för 35 mm gångjärn endast. Den stöder inte 40 mm gångjärn.

Hur justerar man öppningsdjupet?

Öppningsdjupet är justerbart från 10 till 15 mm. Använd stoppkragen och det övre lagret för att justera djupet enligt manualen.

Vilken är den maximala tjockleken på brädan som mallen kan spänna?

Mallen kan spänna brädor med en tjocklek mellan 12 och 25 mm.

Hur justerar man hålens marginal?

Marginalen justeras mellan 3 och 7 mm genom att lossa justerskruven och flytta positioneringsplattan.

Vilka verktyg medföljer mallen?

Förpackningen innehåller huvuddel, en fräs, två vingmuttrar, en hylsnyckel 8-10, ett övre länklager, en stoppkrage, en 2 mm borr, två nycklar och användarmanualen.

Hur underhåller man mallen efter användning?

Det rekommenderas att rengöra ytan efter varje användning och förvara alla delar korrekt för att undvika förlust.

Kan jag använda denna mall med en sladdlös borrmaskin?

Ja, du kan använda en elektrisk eller sladdlös borrmaskin, men se till att följa säkerhetsföreskrifterna: använd skyddsglasögon och håll ett stadigt grepp.

Hur borrar man sidohål för gångjärnen?

Använd det fasta hålet på 48 mm avstånd eller gångjärnets hål för positionering. Borra sedan med borrmaskinen enligt manualens anvisningar.

Är mallen lämplig för nybörjare?

Ja, denna mall är designad för att vara enkel att använda. Läs manualen noggrant och gör ett prov för hand innan du borrar för att bekanta dig med justeringen.

Var kan jag få teknisk hjälp eller reservdelar?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support.

BRUKSANVISNING SXRJL-2302 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GJÄRNSJIG

MODELL: SXRJL-2302

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

GJÄRNSJIG

MODELL: SXRJL-2302

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING: Följ alltid grundläggande säkerhetsföreskrifter när du använder dessa enheter.

Dessa inkluderar:

1. Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävningsfara. Håll dessa små delar borta från barn!
2. Läs, förstå och följ din elverktygstillverkares instruktioner för säkerheten. Bär alltid skyddsglasögon eller ögonskydd innan du börjar använda elverktyget. Håll alltid händer, ansikte, hår, löst sittande kläder och kropp på säkert avstånd från spindlar och skärverktyg. Håll alltid ett stadigt grepp om verktygshandtag när de är i drift. Koppla alltid från strömkällan innan du justerar elverktyget.
3. Använd inte gångjärnsskruven efter trötthet eller alkohol.
4. Se manualen för att installera och använda jiggen.
5. Bär alltid ögonskydd vid användning.
6. Håll händer och kropp borta från vassa kanter och rörliga delar.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	SXRJL-2302
Tillämplig gångjärnstyp	ÿ35 mm
Spänntjocklek	12-25 mm
Öppningsdjup	10-15 mm
Marginal justerbart område	3-7 mm
Material	Aluminiumlegering
Färg	Svart

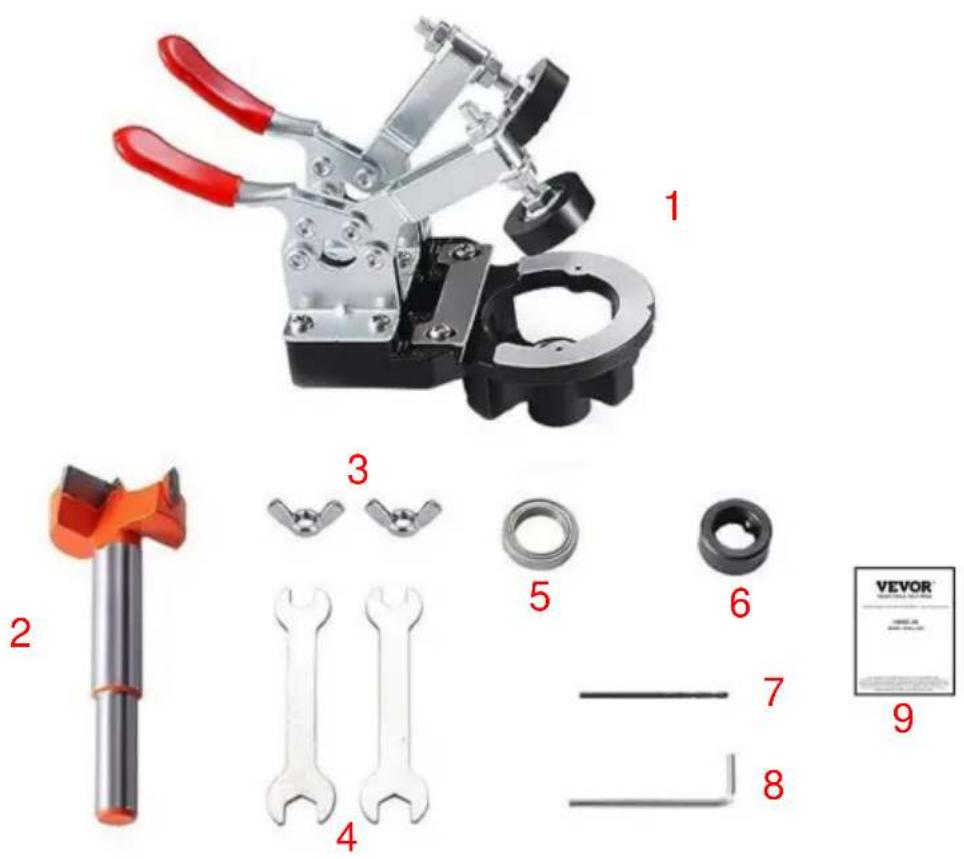

KOMPONENTER

Inga.	Namn	Antal
1	Huvuddel	1
2	Fräs	1
3	Fjärilsnötter	2
4	8-10 Öppen skiftnyckel	2
5	Topplänklager	1
6	Stopkrage	1
7	2 mm borr	1
8	Rycka	2
9	Användarmanual	1

DRIFT

Öppningsdjup: 10-15 mm

Spänntjocklek: 12-25 mm

OBS: Denna produkt är endast användbar för 35 mm borr med öppet hål och stöder inte 40 mm byte.

Lossa skruven för att justera

Brädets tjocklek

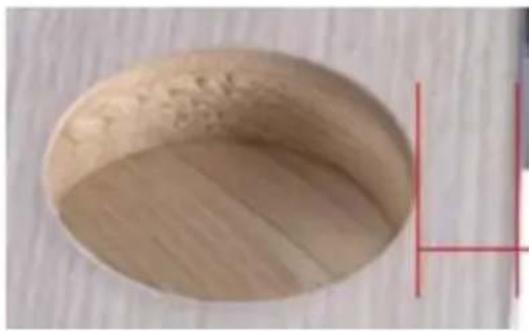

Föreslagna hålmarginaler

16 mm

3 mm

18 mm

4 mm

20 mm

5 mm

22 mm

6 mm

Borrmetod för sidohål:

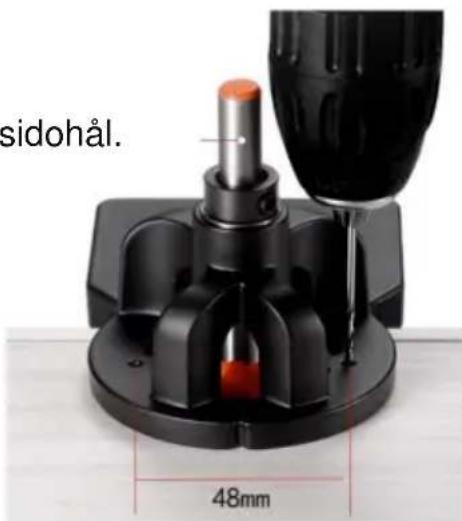

S: Det fasta hålavståndet är 48 mm.

Ta bort borren innan du gör sidohål.

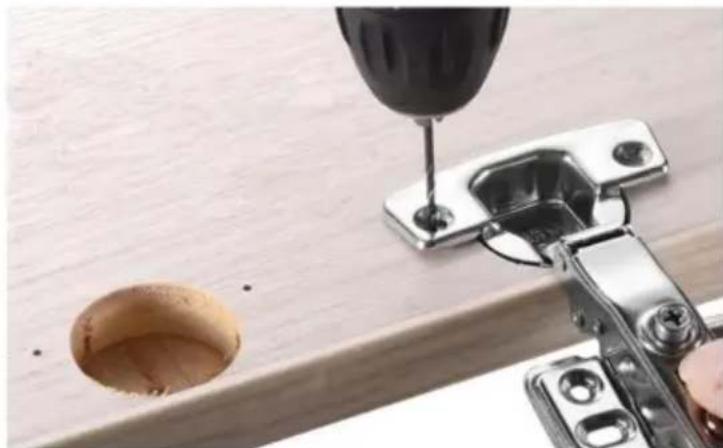

B: Använd hålet i gångjärnet för positionering.

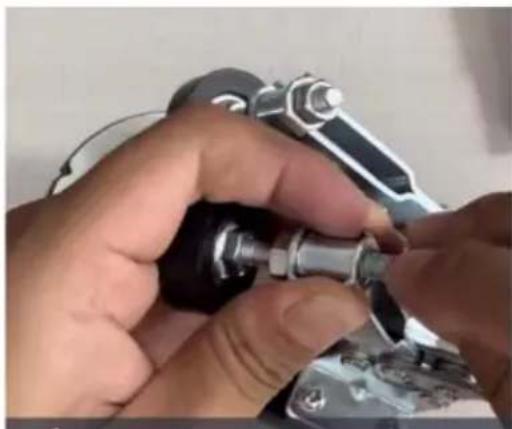

1. Byt ut de övre muttrarna mot fjärilsmuttrar.

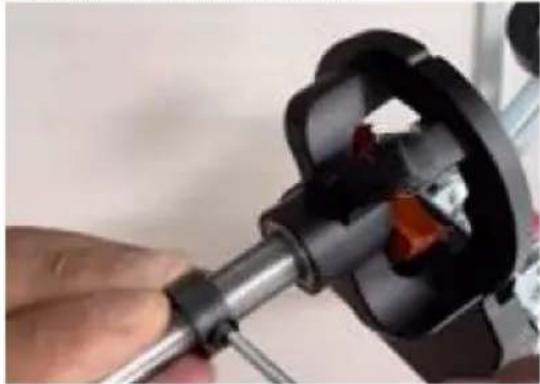

1. Montera fräsen, topplagret och stoppkragen i följd.

OBS: Tryck ner långsamt och provkör för hand efter installationen.

Dra åt fästskruvarna.

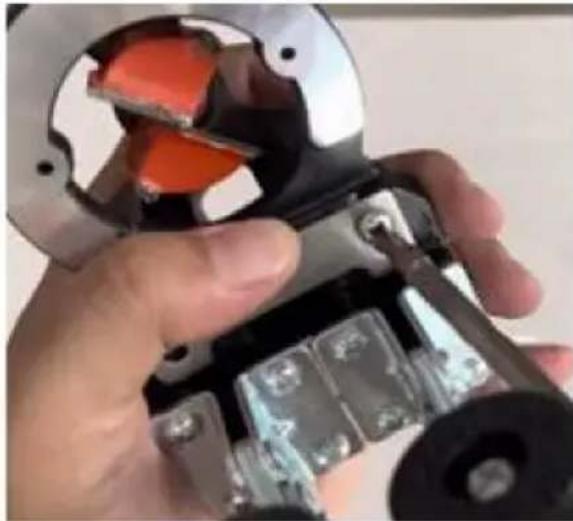

1. Justera hålets marginal.

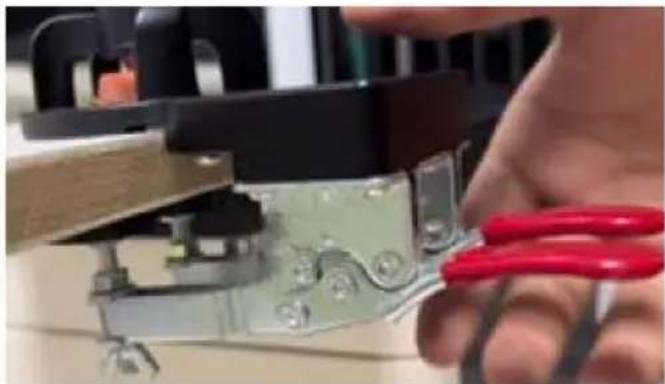

1. Justera och spänn fast plattan efter plättjocklek.

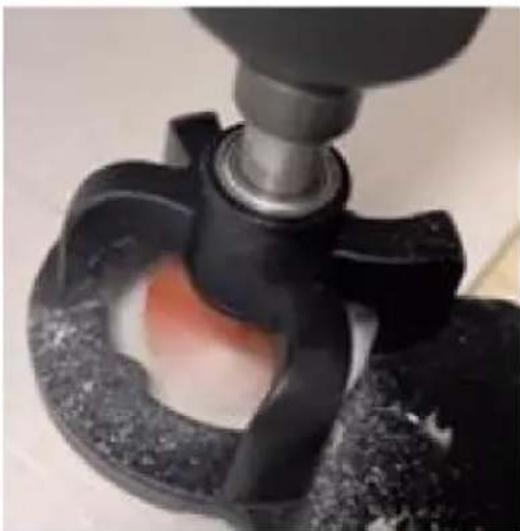

1. Fixa och borra med en elektrisk borr.

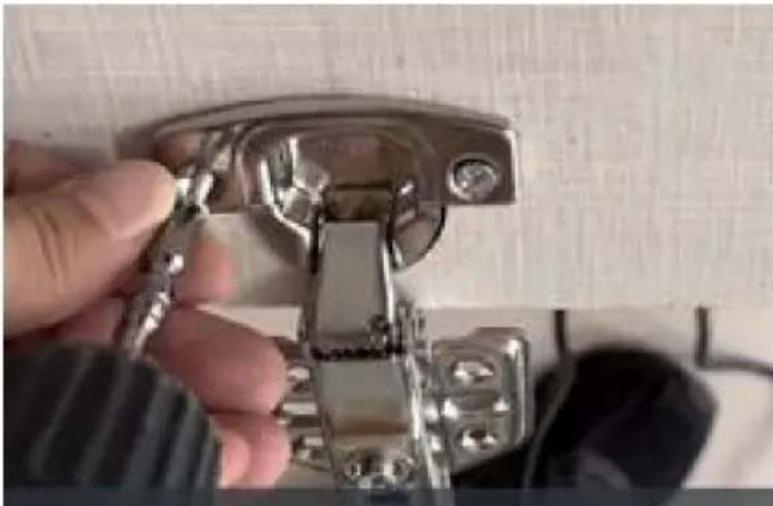

1. Rengör sågspånet och montera gångjärnet.

1. Efter varje användning, installera den i tid och förvara den ordentligt för att undvika att tappa delar.
2. Rengör ytan efter varje användning.
