BRUKSANVISNING XRSS2304 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
SKÅPBEVARA JIG
MODELL: XRSS2304
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
VEVOR®
TOUGH TOOLS, HALF PRICE

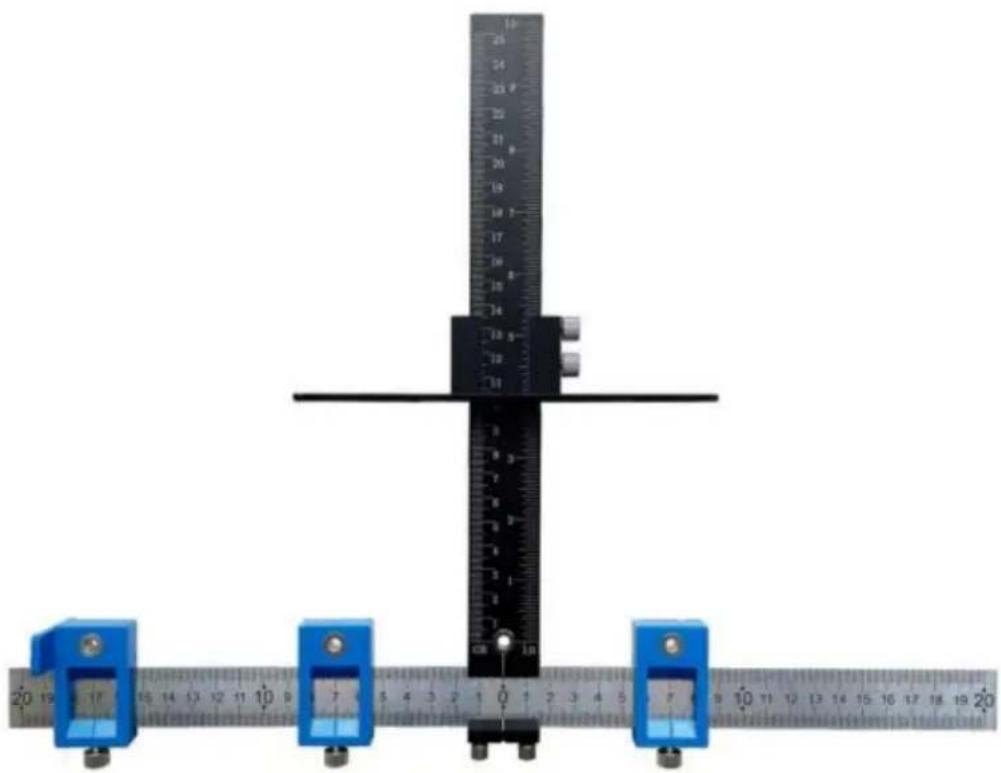

SKÅPBEVARA JIG
MODELL: XRSS2304
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
Teknisk support och e-garanticertifikat
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
SÄKERHETSINSTRUKTIONER
- Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävningsrisk. Håll dessa små delar borta från barn!
- Läs, förstå och följ din elverktygstillverkares instruktioner för säkerheten. Bär alltid skyddsglasögon eller ögonskydd innan du börjar använda elverktyget. Håll alltid händer, ansikte, hår, lösa kläder och kropp på säkert avständ från spindlar och skärverktyg. Håll alltid ett stadigt grepp om verktygshandtagen under drift. Koppla alltid från strömkällan innan du justerar elverktyg.
MODELL OCH PARAMETRAR
| Modell | XRSS2304 |
| Material | Aluminiumlegering+ABS+rostfritt stål |
| Längsgående skalområde | 0-25 cm/0-10 tum |
| Horisontellt skalområde | 0-20 cm/0-8 tum |

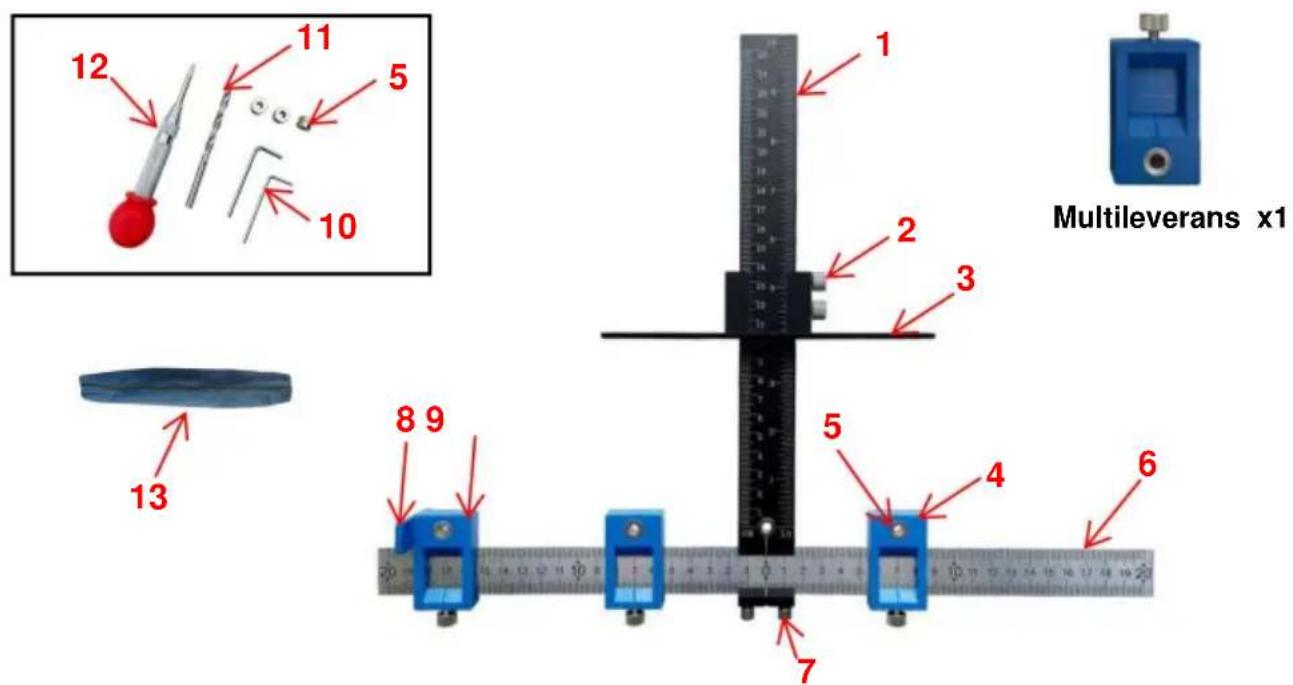

STRUKTURDIAGRAM OCH KOMPONENTER
| 1 | Huvudlinjal med borrguide | 1 |
| 2 | Handskruv 1 | 6 |
| 3 | Huvudstopp | 1 |
| 4 | Justerbar borrguide | 3 |
| 5 | Styrhylsa (ÿ5) | 6 |
| 6 | Tvärgående linjal | 1 |
| 7 | Handskruv 2 | 2 |
| 8 | Slut Stopp | 1 |
| 9 | Bussningshållare/slid | 1 |
| 10 | Rycka | 2 |
| 11 | Twist Bit (ÿ5) | 1 |
| 12 | Borrhålspositionerare | 1 |
| 13 | Förvaringsväska | 1 |
| 14 | Användarmanual | 1 |
DRIFT
A: VRED PÅ LÅDAFRÄMME (mitten av bredd och höjd)

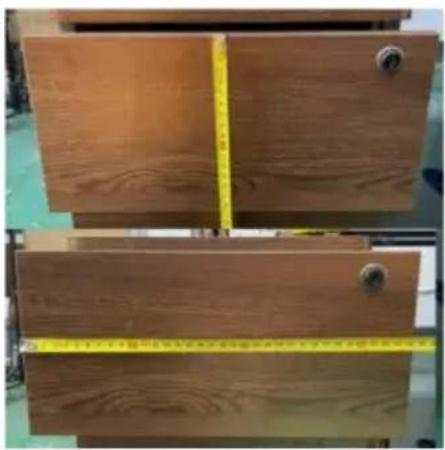

ÿMät lådans bredd och höjd.
ÿStäll in det stora stoppet på halva lådans höjd och ställ in det skjutbara ändstoppet p hälften av lädbredden. Till sist, borra hål.
ÿOBS: Det är bekvämare att använda en mittstans för positionering.)
ÿInstallera handtaget och du är klar.

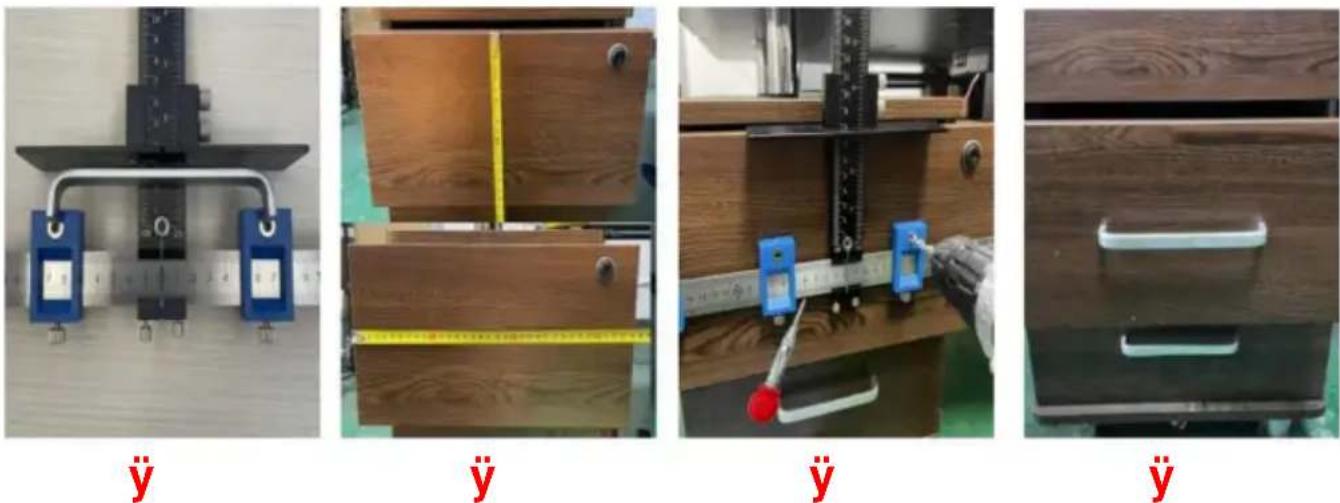

B: HANDTAG PÅ LÅDAFRÄMME (mitten av bredd och höjd)
ÿ: Mät hålens mittpunkter på handtagen, justera och dra åt glidande borrstyrningar. (Täck oanvänd bussning med tejp)
ÿ: Mät lådans bredd och höjd. ÿ: Ställ in det stora stoppet på halva lådans höjd och ställ in det skjutbara ändstoppet p hälften av lädbredden. Till sist, borra hål.
ÿOBS: Det är bekvämare att använda centrumstansen för positionering.)
ÿ: Installera handtaget och du är klar.

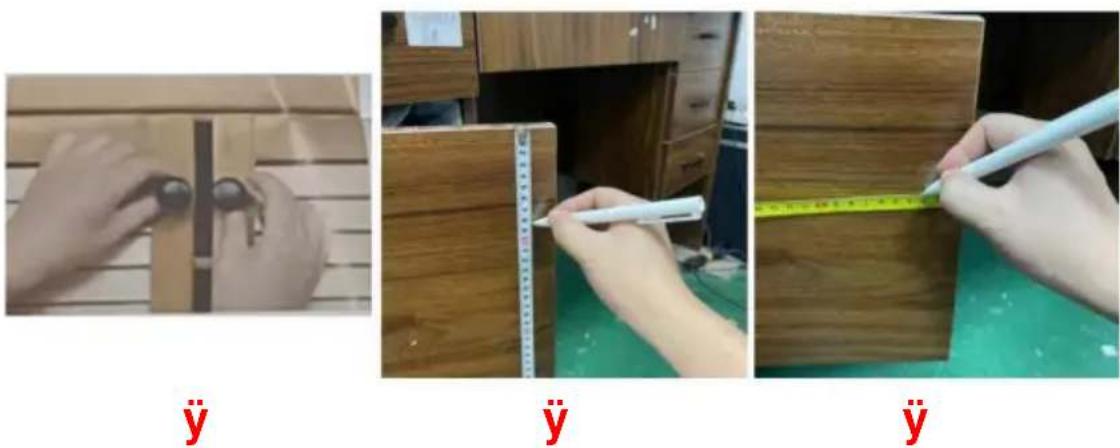

C: VRED PÅ DÖRRINSTALLATION (Från mitten av bredd och höjd)
ÿ: Placera vredet för att hitta en position du gillar och markera
den. ÿ: Mät från toppen av dörren för att markera och ställa in glidande ändstopp på mätning.
ÿ: Mät från sidan av dörren för att markera och ställa in Large Stop mätning.

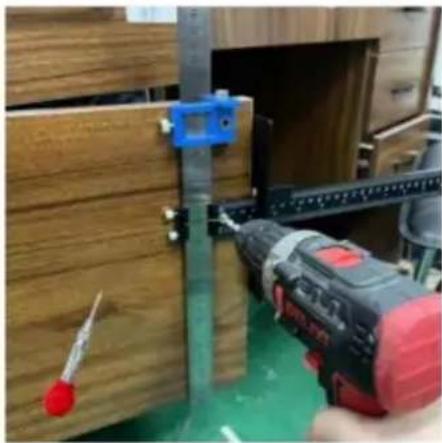

ÿ:Placera verktyget som en bild och borra ett hål genom borrbussningen.
ÿOBS: Det är bekvämare att använda en mittstans för positionering.)
ÿ: Det vändbara verktyget slår ett hål i den andra skåpdörren.
ÿ: Installera handtaget och du är klar.
D:HANDTAG PÅ DÖRRINSTALLATION(Från mitten av bredd och höjd)
ÿ: Placera handtaget för att hitta en position du gillar och markera det nedre hålet plats.
ÿ: Mät från toppen av dörren för att markera och ställa in glidande ändstopp p mätning.
ÿ: Mät från sidan av dörren för att markera och ställ in Stort stopp på måttet.

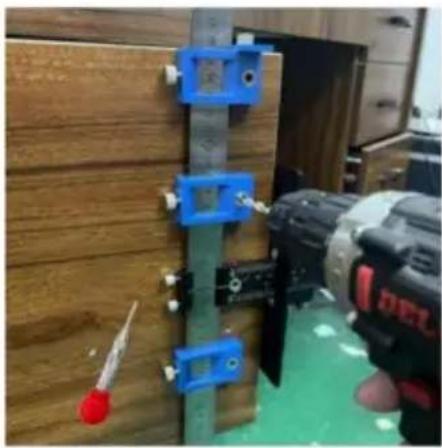

ÿ:Placera verktyget som en bild och borra ett hål genom borrbussningen.
ÿOBS: Det är bekvämare att använda en mittstans för positionering.)
ÿ: Det vändbara verktyget slår ett hål i den andra skåpdörren.

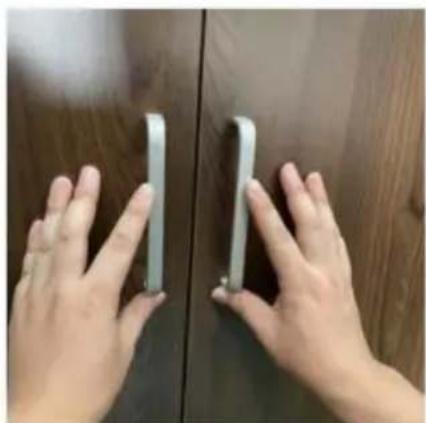

ÿ: Installera handtaget och du är klar.
UNDERHÅLL
- Efter varje användning, vänligen installera den i tid och förvara den ordentligt för att undvika att tappa delar.
- Rengör ytan efter varje användning.
