Produkttyp	Fickborrjigg
Märke	Vevor
Modell	XRS026
Antal borrhål	2
Antal spånavlägsningshål	2
Förpackningens innehåll	1 x borrjigg, 1 x korsbitsborr, 1 x borr, 1 x klämma, 1 x stoppkrage, 1 x insexnyckel, 50 x skruvar
Tjockleksinställning	Mät brädans tjocklek, justera skjutaren och klämman
Djupinställning	Stoppkrage på borret, djup motsvarande skruvlängden
Snabbkoppling	Ja
Klämmtyp	Klämma ingår
Kompatibla borr	Koniska spetsborr (medföljer)
Säkerhetskrav	Skyddsglasögon, andningsskydd, handskar
Underhåll	Torka av rostskyddsolja efter användning, förvara torrt
Avsedd användning	Montering av träbrädor med fickhål
Felsökning grader	Justera skruvdragarens rotationshastighet
Felsökning för djupt hål	Justera stoppkragen och använd klämman
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - XRS026 Vevor

Hur justerar man borrdjupet?

Använd den medföljande stoppkragen. Placera den på borret på avståndet L1 som motsvarar brädans tjocklek. Borra tills kragen når jiggen.

Vilka borr ska användas med denna jigg?

Jiggen levereras med specifika koniska spetsborr. Använd inte andra borr för att undvika att skada guiden.

Hur fäster man jiggen på brädan?

Använd den medföljande klämman. Justera öppningen med bulten så att den är något mindre än den totala tjockleken på brädan och stödet. Tryck på avtryckaren för att klämma fast.

Vad gör man om hålet har grader?

Det beror ofta på en för låg rotationshastighet. Öka hastigheten på din skruvdragare. Kontrollera även att borret är välslipt.

Hur underhåller man jiggen?

Efter användning, torka av rostskyddsolja på borr och metalldelar. Förvara på en torr plats.

Vilka skruvar ska användas?

Jiggen levereras med 50 skruvar. Använd koniska huvudskruvar som är anpassade till dina brädors tjocklek. Längden måste vara tillräcklig för att foga ihop de två delarna.

Kan jag använda denna jigg med andra material än trä?

Den är utformad för trä. Användning på metall eller plast kan skada borret och jiggen. Bär andningsskydd om du arbetar med material som genererar skadligt damm.

Hur byter man borr?

Borren är avtagbara. Använd insexnyckeln för att lossa fästskruven om det behövs. Sätt i det nya borret och dra åt.

Är jiggen lämplig för nybörjare?

Ja, den är utformad för att vara enkel att använda. Bruksanvisningen beskriver inställningar och montering. Bär alltid skyddsutrustning.

Var hittar man teknisk support?

Gå till www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING XRS026 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena

VEVOR®

TOUGH TOOLS, HALF PRICE

FICKHÅL JIG

MODELL: XRS026

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Tack så mycket för att du valde denna håljigg. Vänligen läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

	Varning - För att minska risken för skada måste användaren läsa instruktioner handbok noggrant.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Försiktighet! Bär andningsmask. Damm som är skadligt för hälsa kan genereras vid arbete på trä och annat material.

WARNING!

Läs och förstå alla instruktioner innan du använder denna fickhålsjigg. Operatören måste följa grundläggande försiktighetsåtgärder för att minska risken för personskador och/eller skada på utrustningen. Spara denna handbok för säkerhetsvarningar, försiktighetsåtgärder, drift- eller inspektions- och underhållsinstruktioner.

ARBETSOMRÅDE

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst och fritt från distraktioner.
2. Håll personer som inte bär lämplig säkerhetsutrustning borta från arbetsområdet.
3. Förvara oanvända verktyg ordentligt på en säker och torr plats för att förhindra rost eller skada. Lås undan fickhålsjiggen och förvara den utom räckhåll för barn.

PERSONLIG SÄKERHET

VARNING! Bär alltid personlig skyddsutrustning.

PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid skyddsglasögon som ger front- och sidoskydd för ögonen. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1-standarder baserat på typen av utfört arbete.
2. Använd handskar som ger skydd baserat på arbetsmaterialen eller för att minska effekterna av verktygsvibrationer.
3. Bär skyddskläder utformade för arbetsmiljön och fickhålsjiggen.
4. Halkfria skor rekommenderas för att bibehålla fotfäste och balans i arbetsmiljön.

PERSONLIGA FÖRSIKTIGHETSÅTGÄRDER

Styr fickhålsjiggen, personlig rörelse och arbetsmiljön för att undvika personskada eller skador på fickhålsjiggen.

1. Använd inte någon fickhålsjigg när du är trött eller påverkad av droger, alkohol eller mediciner.
2. Undvik att bära kläder eller smycken som kan trassla in sig under förflyttning av verktygsdelar. Håll långt hår täckt eller bundet.

SÄRSKILDA SÄKERHETSÅTGÄRDER

1. Använd rätt fickhålsjigg för jobbet. Denna fickhålsjigg är designad för en specifik funktion. Modifiera eller ändra inte denna fickhålsjigg eller använd den för ett oavsiktligt syfte.
2. Håll kroppsdelar borta från klämområden under användning.
3. Barn får inte använda denna produkt om de inte åtföljs av en vuxen.
4. Var uppmärksam på säkerheten under användning för att undvika att klämma fingrarna.

VARNING!

Låt INTE komfort eller förtrogenhet med produkten (erhållen genom upprepad användning) ersätta strikt efterlevnad av verktygssäkerhetsreglerna. Om du använder detta verktyg på ett osäkert eller felaktigt sätt kan du drabbas av allvarliga personskador.

Modell och parametrar

Modell	XRS026
Antal borrhål	2
Antal hål för borttagning av spån	2

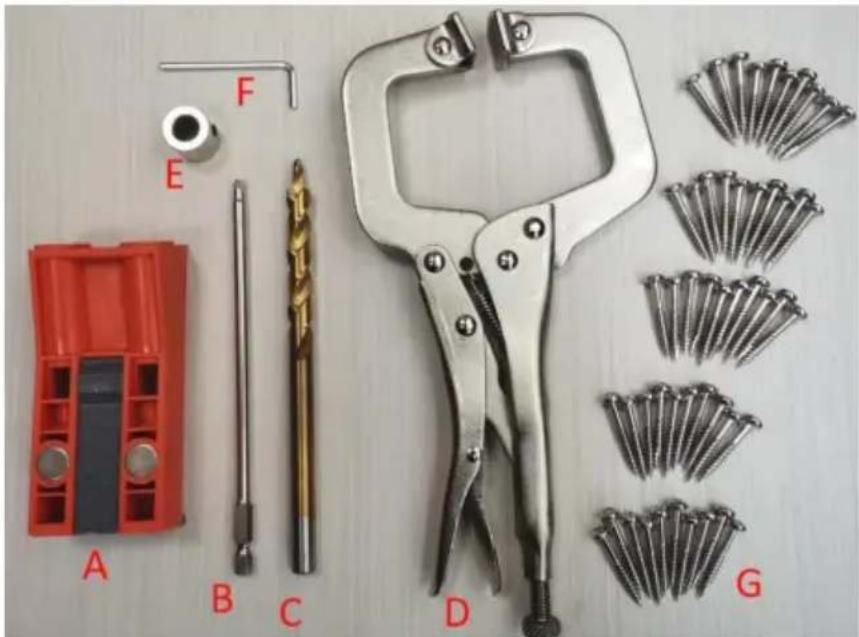

Strukturdiagram

Montering och användning

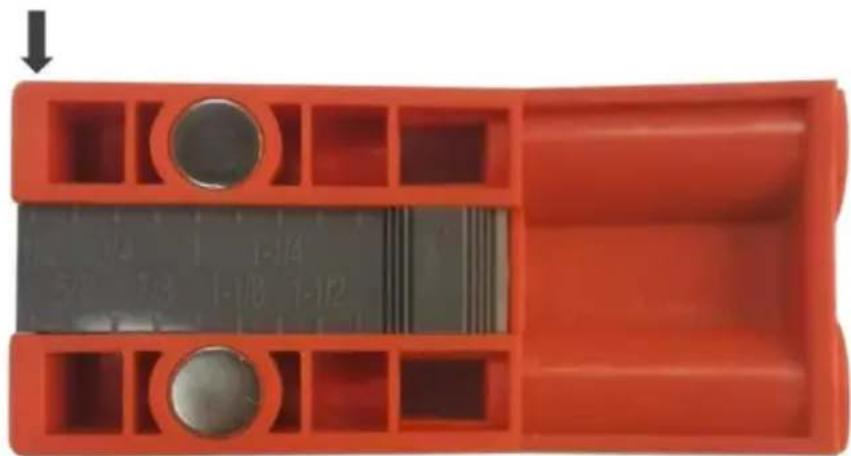

1. Justerbar tjockleksinställning Mät

tjockleken på din bräda.

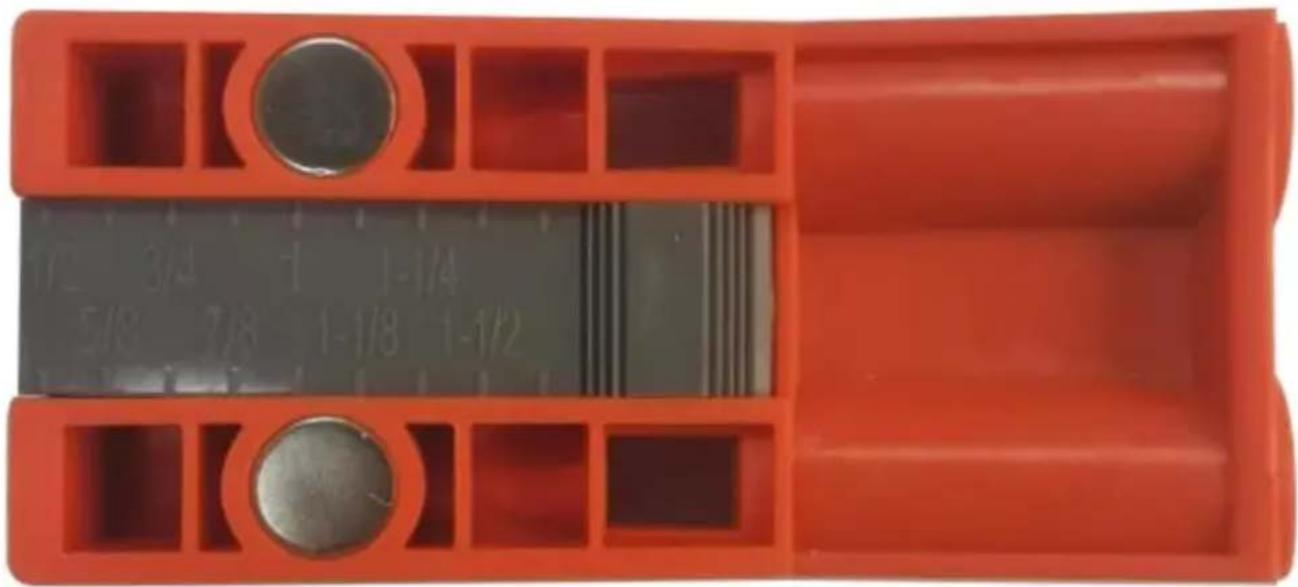

Du kan snabbt justera skjutreglagets placering efter brädans tjocklek.

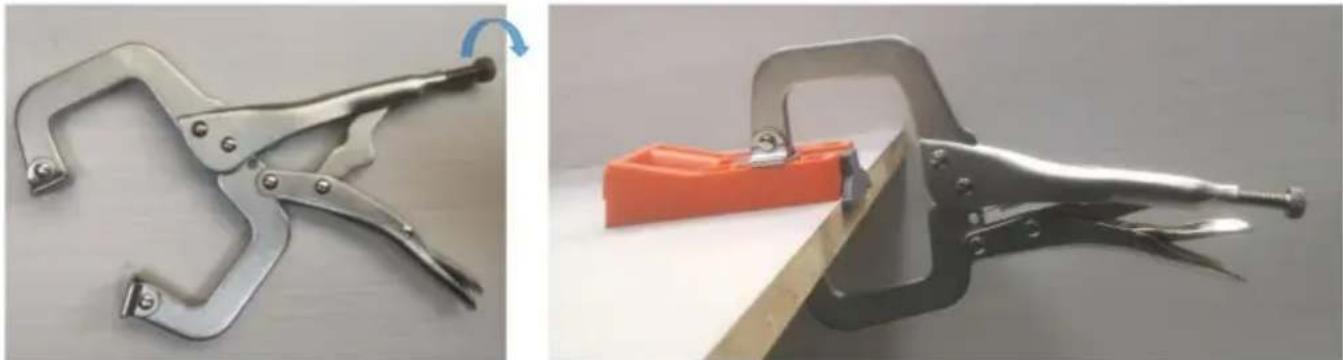

Justera öppningsstorleken på tappen med bulten (något mindre än tjockleken på plattan och fixturen kombinerat). Om du trycker på avtryckaren fixeras klämman.

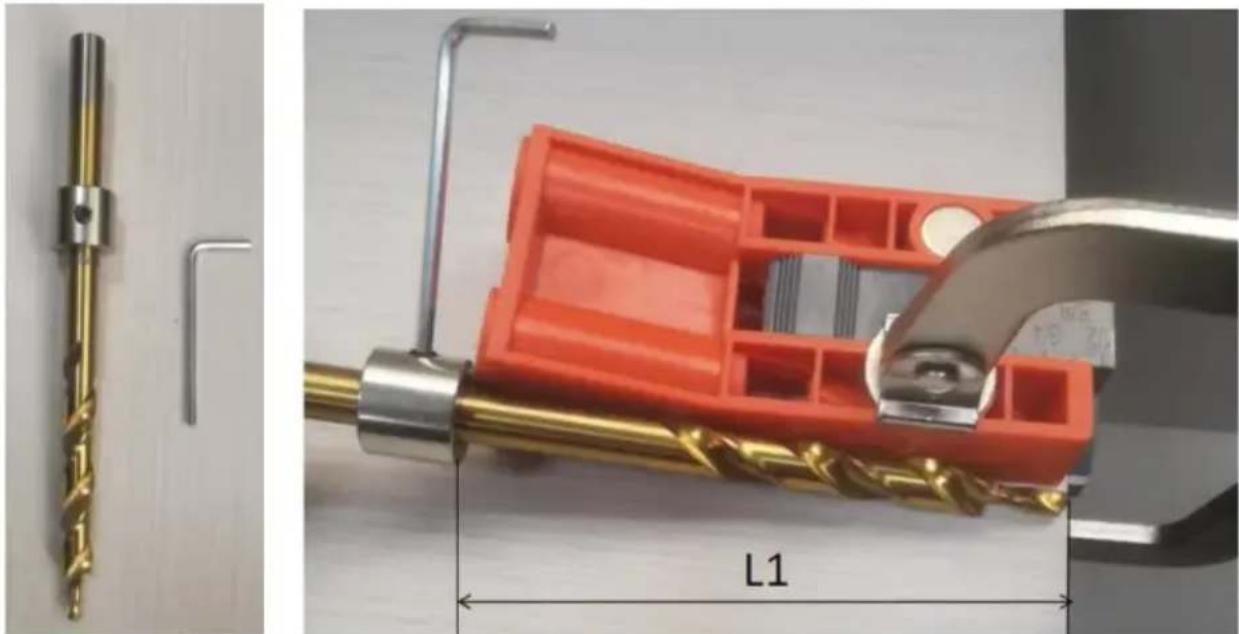

3. Justera hålets djup. Stoppkragen är

läst på borrkronorna i en position lika med L1 enligt bilden.

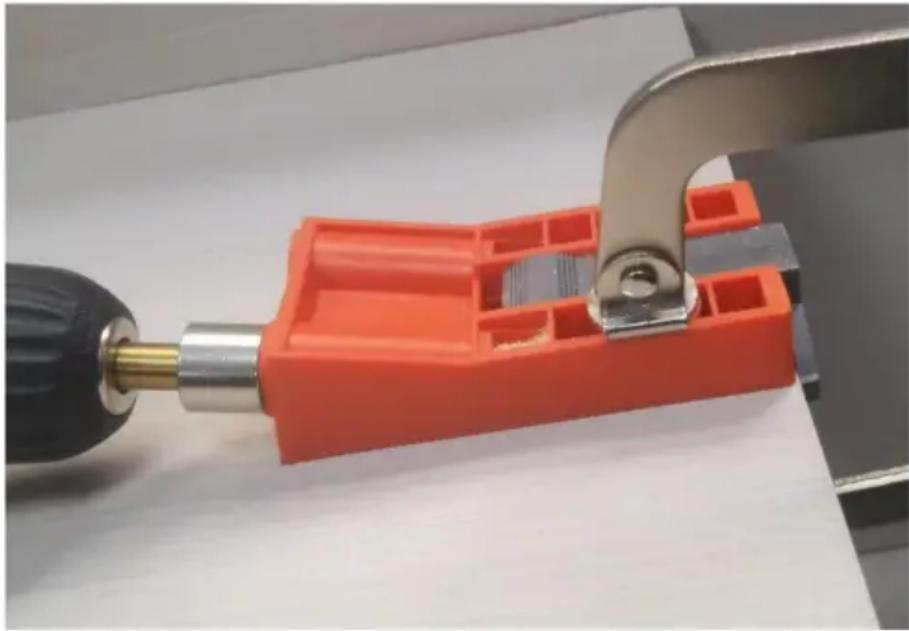

Borra hålets djup tills bromsringen stannar.

Observera att borrkraftens riktning är parallell med pilothålet. Kontinuerlig drift under lång tid kommer att leda till att pilothålet värms upp och till nackdel för livslängden.

Problem	Skäl	Lösning
Det finns grader runt omkring hålet.	Denna hastighet är för låg.	Justera rotationshastigheten av skruvmejseln.
Hålet var genomborrat.	1. Hålet borrades för djupt.2. Håljiggen är det inte säkrad.	1. Justera stoppkragen till rätt position på borrkronan.2. Använd tängen för att se till att verktyget är det säkrad.3. Köp skruvarna av lämplig längd

Underhåll

1. Se till att borren är parallell med kraftriktningen, så att hålhylsan inte lätt bär.
2. Torka av den rostskyddande oljan efter användning av borren för att undvika rost.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
