XRSS2305 - Borrmall Vevor - Gratis bruksanvisning och manual

Produkttyp	Borrmall för skåpbeslag
Märke	Vevor
Modell	XRSS2305
Material	Aluminiumlegering
Längdskala intervall	0-25 cm / 0-10 tum
Horisontell skala intervall	0-20 cm / 0-8 tum
Ingående komponenter	Huvudlinjal med borrguide, handskruvar (6), huvudstopp, justerbar borrguide (3), styrhylsa (6), tvärlinjal, handskruvar (2), slutstopp, hyls-/glidstöd, nyckel (2), vridspets (2), borrpositionerare, förvaringsväska, bruksanvisning
Huvudfunktioner	Precisionsborrning för knappar och handtag på lådor och skåpdörrar, centrerat eller off-center
Säkerhet	Innehåller små delar (kvävningsrisk). Använd skyddsglasögon. Håll händer och kropp borta från skärverktyg. Koppla bort elverktyget före justering.
Underhåll och rengöring	Rengör ytan efter varje användning. Förvara i förvaringsväskan för att undvika att delar tappas bort.
Ungefärlig vikt	Cirka 1,5 kg

Vanliga frågor - XRSS2305 Vevor

Hur centrerar jag en knapp på en låda med denna mall?

Mät lådans bredd och höjd. Ställ in huvudstoppet på halva höjden och glidstoppet på halva bredden. Borra genom styrhylsan. Använd en centrumstans för exakt positionering.

Hur installerar man ett off-center handtag på en skåpdörr?

Markera placeringen av det nedre hålet. Mät avståndet från dörrens ovansida för att ställa in glidstoppet, och från sidan för att ställa in huvudstoppet. Placera verktyget och borra. Vänd verktyget för den andra dörren.

Vad gör jag om mallen inte sitter fast under borrning?

Se till att handskruvarna är ordentligt åtdragna för att fästa stoppen. Kontrollera att linjalen är korrekt inriktad. Använd vid behov en extra klämma eller tving för att stabilisera verktyget.

Är mallen kompatibel med alla typer av borr?

Mallen använder metalliska styrhylsor med standarddiameter (4 mm och 5 mm ingår). Använd borr som matchar hylsans diameter för exakt styrning.

Hur rengör och underhåller jag mallen efter användning?

Rengör ytan med en mjuk, torr trasa. Förvara alla delar i den medföljande förvaringsväskan för att undvika förlust. Använd inte slipande rengöringsmedel.

Kan jag använda denna mall för att borra icke-centrerade hål?

Ja, tack vare justerbara stopp och glidguider kan du placera hålen var som helst på arbetsstycket, inom skalornas gränser (25 cm längsgående och 20 cm horisontellt).

Är mallen lämplig för tjocka trälådor?

Ja, mallen i aluminiumlegering är robust. Borrdjupet begränsas dock av borrets längd. Se till att borret är tillräckligt långt för att gå igenom lådans tjocklek.

Hur läser jag skalorna i tum och centimeter?

Skalorna är graderade i centimeter och tum (0-25 cm / 0-10 tum). Använd den sida som motsvarar dina behov. De fina linjerna indikerar millimeter/1/16 tum.

Vad gör jag om en del av mallen tappas bort?

Kontakta Vevors tekniska support via webbplatsen www.vevor.com/support. Reservdelar finns tillgängliga. Spara modellnumret XRSS2305 för att underlätta förfrågan.

Kräver mallen elektrisk ström?

Nej, det är en manuell mall. Den används för att styra ett elverktyg (borrmaskin) men förbrukar ingen el. Koppla alltid bort borrmaskinen innan du justerar mallen.

BRUKSANVISNING XRSS2305 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

SKÅPBEVARA JIG

MODELL: XRSS2305

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SKÅPBEVARA JIG

MODELL: XRSS2305

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävningsrisk. Håll dessa små delar borta från barn!
2. Läs, förstå och följ din elverktygstillverkares instruktioner för säkerheten. Bär alltid skyddsglasögon eller ögonskydd innan du börjar använda elverktyget. Håll alltid händer, ansikte, hår, lösa kläder och kropp på säkert avständ från spindlar och skärverktyg. Håll alltid ett stadigt grepp om verktygshandtagen under drift. Koppla alltid från strömkällan innan du justerar elverktyg.

MODELL OCH PARAMETRAR

Modell	XRSS2305
Material	Aluminiumlegering
Längsgående skalområde	0-25 cm/0-10 tum
Horisontellt skalområde	0-20 cm/0-8 tum

STRUKTURDIAGRAM OCH KOMPONENTER

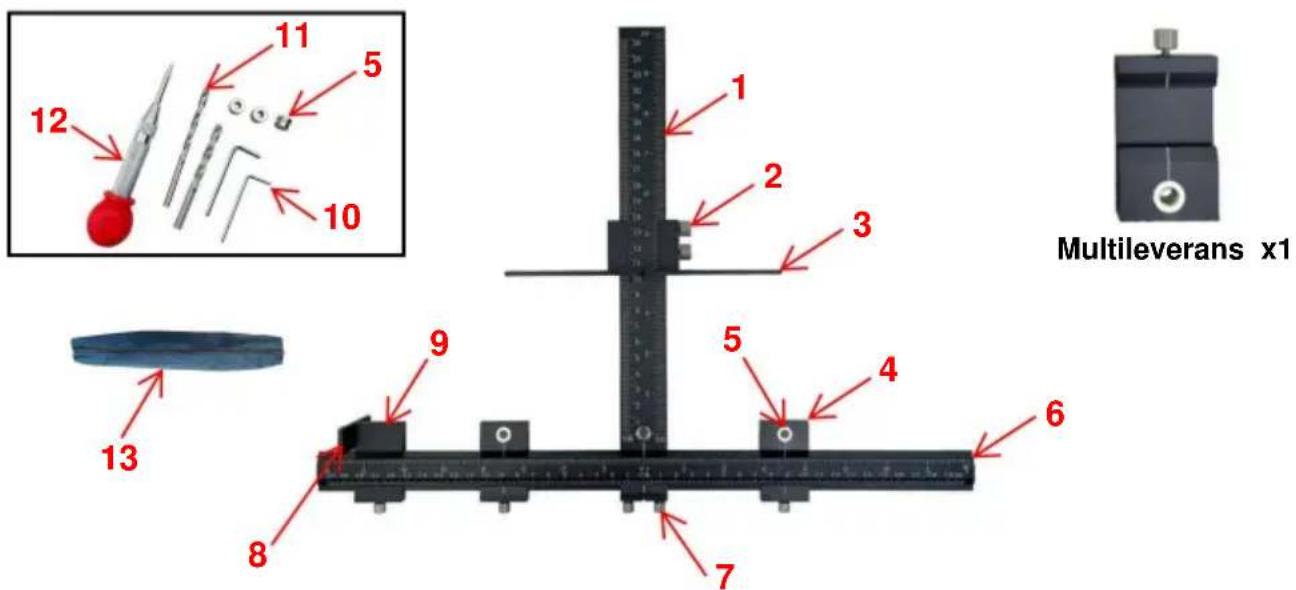

Inga.	Namn	Antal

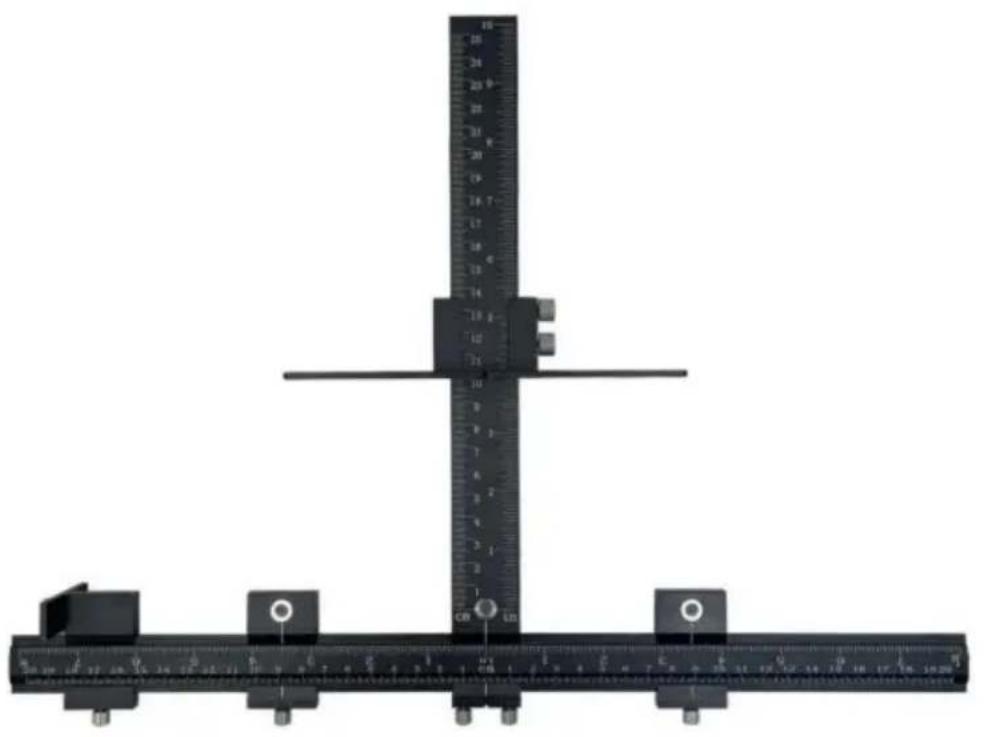

1	Huvudlinjal med borrguide	1
2	Handskruv 1	6
3	Huvudstopp	1
4	Justerbar borrguide	3
5	Styrhylsa (ÿ4+ÿ5)	6
6	Tvärgående linjal	1
7	Handskruv 2	2
8	Slut Stopp	1
9	Bussningshållare/slid	1
10	Rycka	2
11	Twist Bit (ÿ4+ÿ5)	2
12	Borrhålspositionerare	1
13	Förvaringsväska	1
14	Användarmanual	1

DRIFT

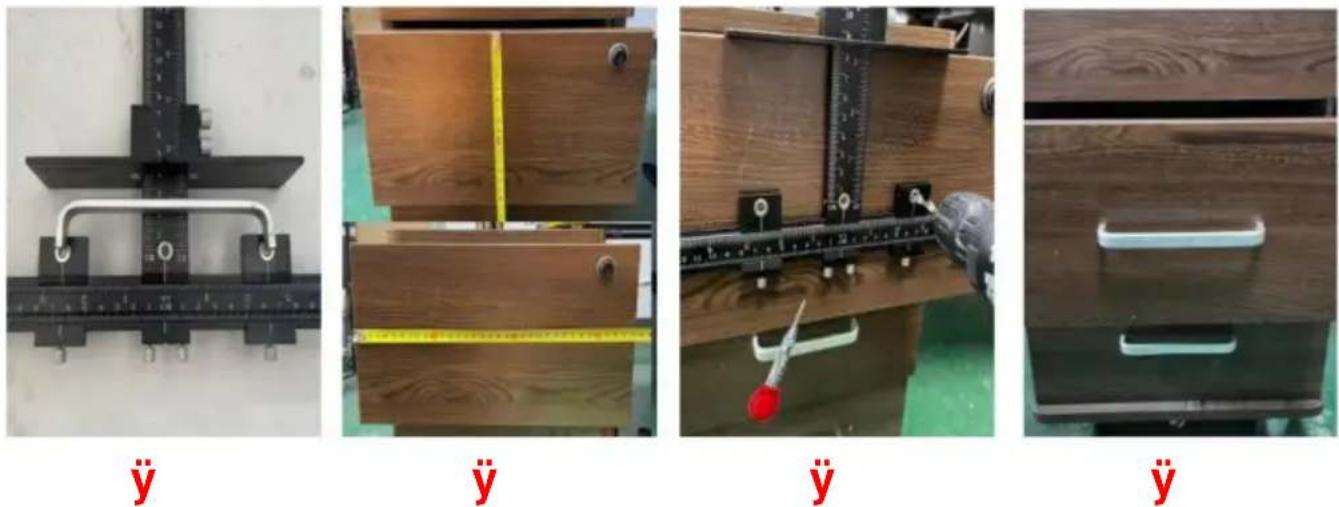

A: VRED PÅ LÅDAFRÄMME (mitten av bredd och höjd)

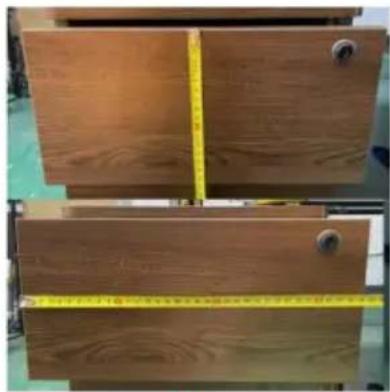

ÿMät lådans bredd och höjd. ÿStäll in det stora stoppet på halva lådans höjd och ställ in det skjutbara ändstoppet

hälften av lädbredden. Till sist, borra hål.

ÿOBS: Det är bekvämare att använda en mittstans för positionering.)

ÿ Montera handtaget och du är klar.

B: HANDTAG PÅ LÅDAFRÄMME (mitten av bredd och höjd)

ÿ: Mät hålens mittpunkter på handtagen, justera och dra åt glidande borrstyrningar.

(Täck oanvänd bussning med tejp)

ÿ: Mät lådans bredd och höjd. ÿ: Ställ in det

stora stoppet på halva lådans höjd och ställ in det skjutbara ändstoppet p hälften av lädbredden. Till sist, borra hål.

ÿOBS: Det är bekvämare att använda en mittstans för positionering.)

ÿ: Installera handtaget och du är klar.

C: VRED PÅ DÖRRINSTALLATION (Från mitten av bredd och höjd)

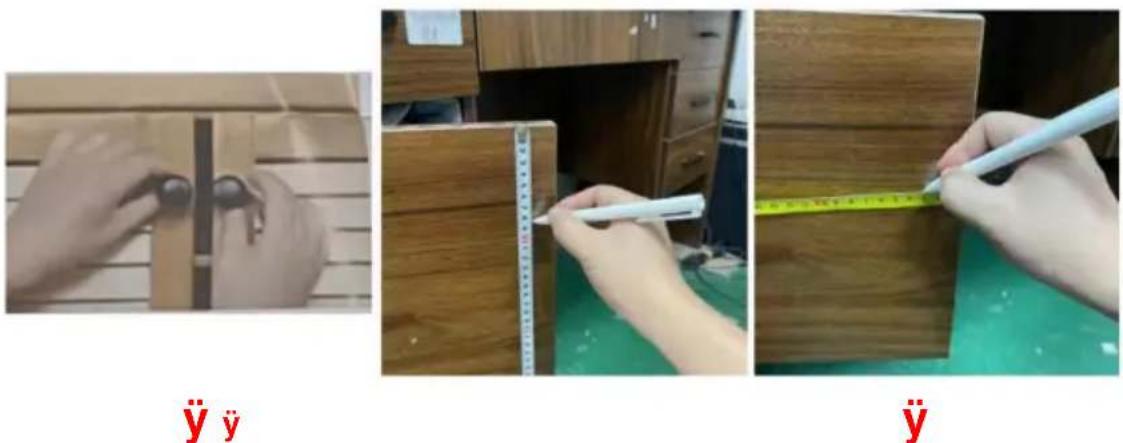

ÿ: Placera vredet för att hitta en position du gillar och markera den.

ÿ: Mät från toppen av dörren för att markera och ställa in glidande ändstopp p mätning.

ÿ: Mät från sidan av dörren för att markera och ställ in Stort stopp på mått

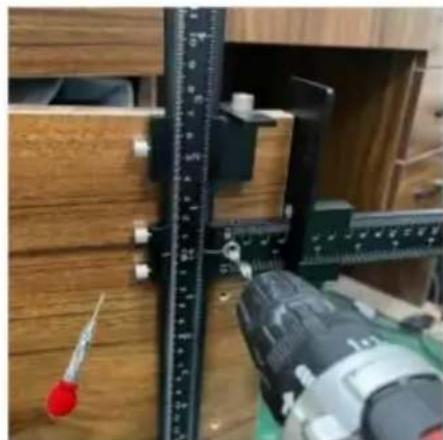

ÿ: Placera verktyget som bild och borra hål genom borrbussningen.

ÿOBS: Det är bekvämare att använda en mittstans för positionering.)

ÿ: Det vändbara verktyget slår ett hål i den andra skåpdörren.

ÿ: Installera handtaget och du är klar.

D:HANDTAG PÅ DÖRRINSTALLATION(Från mitten av bredd och höjd)

ÿ: Placera handtaget för att hitta den position du vill ha och markera det nedre ha plats.

ÿ: Mät från toppen av dörren för att markera och ställa in glidande ändstopp p mätning.

ÿ: Mät från sidan av dörren för att markera och ställa in Large Stop mätning.

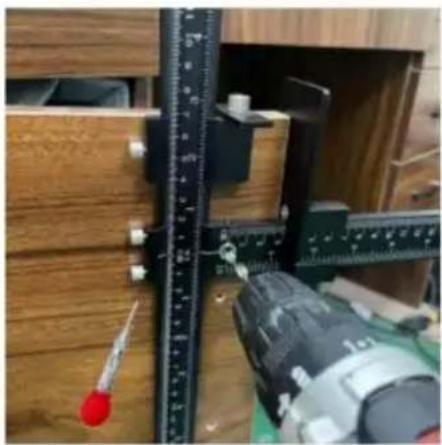

ÿ: Placera verktyget som bild och borra hål genom borrbussningen.

ÿOBS: Det är bekvämare att använda en mittstans för positionering.)

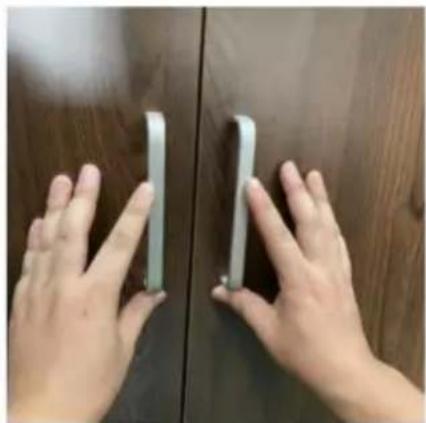

ÿ: Det vändbara verktyget slår ett hål i den andra skåpdörren.

ÿ: Installera handtaget och du är klar.

UNDERHÅLL

1. Efter varje användning, vänligen installera den i tid och förvara den ordentligt för att undvika att tappa delar.
2. Rengör ytan efter varje användning.
