XRSS2305 - Maschera di foratura Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Maschera di foratura per ferramenta da armadio
Marca	Vevor
Modello	XRSS2305
Materiale	Lega di alluminio
Gamma scala longitudinale	0-25 cm / 0-10 pollici
Gamma scala orizzontale	0-20 cm / 0-8 pollici
Componenti inclusi	Righello principale con guida di foratura, viti a mano (6), arresto principale, guida di foratura regolabile (3), manicotto di guida (6), righello trasversale, viti a mano (2), arresto finale, supporto per boccola/guida, chiave (2), punta elicoidale (2), posizionatore di foratura, sacchetto di stoccaggio, manuale di istruzioni
Funzioni principali	Foratura precisa per maniglie e pomelli di cassetti e porte di armadi, centrata o decentrata
Sicurezza	Contiene piccole parti (rischio di soffocamento). Indossare occhiali di sicurezza. Tenere mani e corpo lontani dagli utensili da taglio. Scollegare l'utensile elettrico prima della regolazione.
Manutenzione e pulizia	Pulire la superficie dopo ogni utilizzo. Riporre nel sacchetto di stoccaggio per evitare la perdita di pezzi.
Peso stimato	Circa 1,5 kg

Domande frequenti - XRSS2305 Vevor

Come centrare un pomello su un cassetto con questa maschera?

Misurare la larghezza e l'altezza del cassetto. Regolare il grande arresto alla metà dell'altezza e l'arresto scorrevole alla metà della larghezza. Forare attraverso la boccola di guida. Utilizzare un punzone centrale per un posizionamento preciso.

Come installare una maniglia decentrata su una porta d'armadio?

Segnare la posizione del foro inferiore. Misurare la distanza dalla parte superiore della porta per regolare l'arresto scorrevole, e dal lato per regolare il grande arresto. Posizionare l'utensile e forare. Capovolgere l'utensile per l'altra porta.

Cosa fare se la maschera non tiene durante la foratura?

Assicurarsi che le viti a mano siano ben serrate per fissare gli arresti. Verificare che il righello sia allineato correttamente. Se necessario, utilizzare un morsetto o una pinza aggiuntiva per stabilizzare l'utensile.

La maschera è compatibile con tutti i tipi di punte?

La maschera utilizza manicotti di guida metallici di diametro standard (4 mm e 5 mm inclusi). Utilizzare punte corrispondenti al diametro del manicotto per una guida precisa.

Come pulire e mantenere la maschera dopo l'uso?

Pulire la superficie con un panno morbido e asciutto. Riporre tutti i pezzi nel sacchetto di stoccaggio fornito per evitare perdite. Non utilizzare prodotti abrasivi.

Posso usare questa maschera per forare fori non centrati?

Sì, grazie agli arresti regolabili e alle guide scorrevoli, è possibile posizionare i fori in qualsiasi punto del pezzo, entro i limiti delle scale (25 cm longitudinali e 20 cm orizzontali).

La maschera è adatta per cassetti in legno spesso?

Sì, la maschera in lega di alluminio è robusta. Tuttavia, la profondità di foratura è limitata dalla lunghezza della punta. Assicurarsi che la punta sia sufficientemente lunga per attraversare lo spessore del cassetto.

Come leggere le scale in pollici e centimetri?

Le scale sono graduate in centimetri e pollici (0-25 cm / 0-10 pollici). Utilizzare il lato corrispondente alle proprie esigenze. Le linee sottili indicano i millimetri/1/16 di pollice.

Cosa fare se un pezzo della maschera viene perso?

Contattare il supporto tecnico Vevor tramite il sito www.vevor.com/support. I pezzi di ricambio sono disponibili. Conservare il numero modello XRSS2305 per facilitare la richiesta.

La maschera necessita di alimentazione elettrica?

No, è una maschera manuale. Serve a guidare un utensile elettrico (trapano) ma non consuma elettricità. Scollegare sempre il trapano prima di regolare la maschera.

MANUALE UTENTE XRSS2305 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/suppor

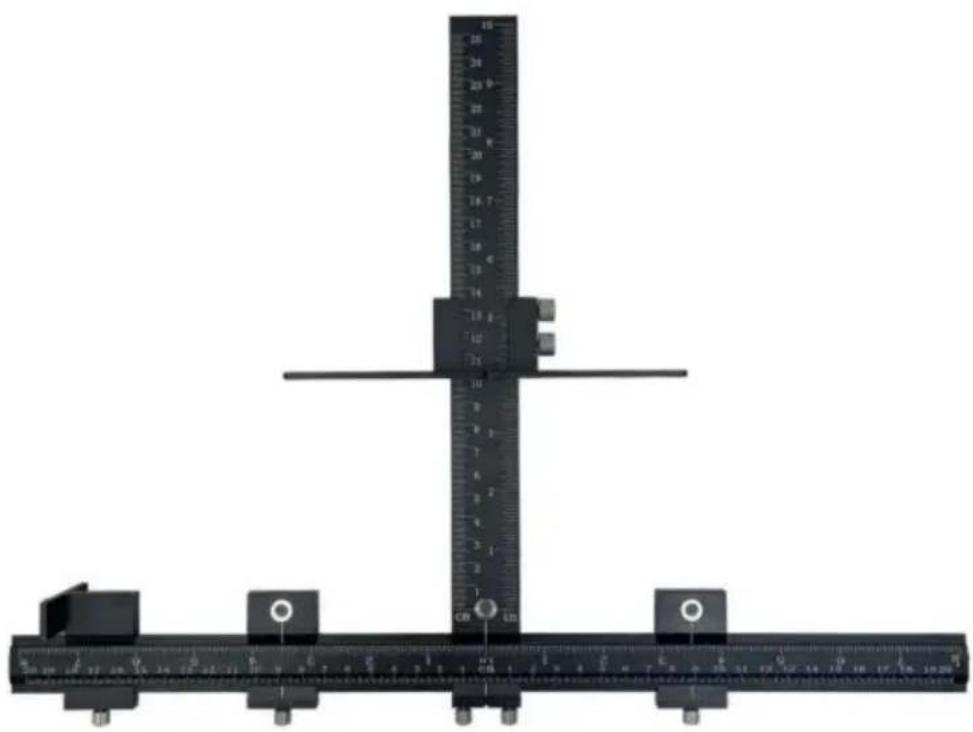

DIMA PER FERRAMENTA PER ARMADIETTI

MODELLO: XRSS2305

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIMA PER FERRAMENTA PER ARMADIETTI

MODELLO: XRSS2305

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Questo prodotto contiene piccole parti. Se ingerito, potrebbe rappresentare un rischio di soffocamento. Tenere queste piccole parti lontano dalla portata dei bambini!
2. Leggere, comprendere e seguire le istruzioni del produttore dell'utensile elettrico per la sicurezza. Indossare sempre occhiali di sicurezza o protezioni per gli occhi prima di iniziare a utilizzare l'utensile elettrico. Tenere sempre mani, viso, capelli, abiti larghi e corpo a una distanza di sicurezza da mandrini e utensili da taglio. Mantenere sempre una presa salda sulle impugnature dell'utensile durante il funzionamento. Scollegare sempre dalla fonte di alimentazione prima di regolare gli utensili elettrici.

MODELLO E PARAMETRI

	XRSS2305Modello
Materiale	Lega di alluminio
Intervallo di scala longitudinale	0-25 cm/0-10 pollici
Gamma di scala orizzontale	0-20 cm/0-8 pollici

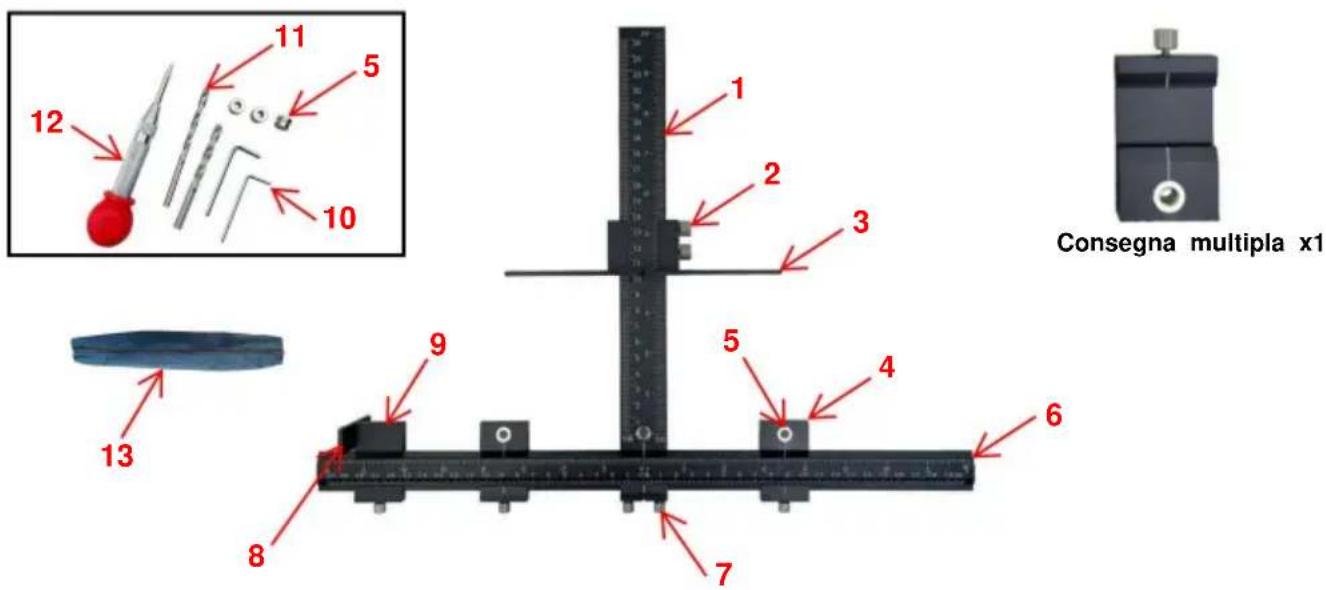

SCHEMA STRUTTURALE E COMPONENTI

NO.	Nome	Quantità
1	Righello principale con guida per trapano	1
2	Vite a mano 1	6
3	Fermata principale	1
4	Guida di perforazione regolabile	3
5	Manicotto di guida (ÿ4+ÿ5)	6
6	Righello trasversale	1
7	Vite a mano 2	2
8	Fine fermata	1
9	Supporto boccola/slitta	1
10	Chiave	2
11	Punta a torsione (ÿ4+ÿ5)	2
12	Posizionatore di fori di trivellazione	1
13	Borsa portaoggetti	1
14	Manuale d'uso	1

OPERAZIONE

A: MANOPOLA SUL FRONTALE DEL CASSETTO (centro della larghezza e dell'altezza)

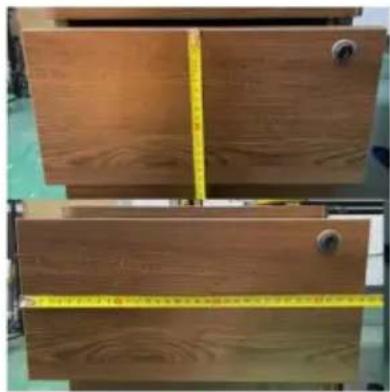

ÿMisurare la larghezza e l'altezza del cassetto.

ÿImpostare il fermo grande a metà dell'altezza del cassetto e impostare il fermo scorre

metà della larghezza del cassetto. Infine, praticare dei fori.

(NOTA: è più comodo utilizzare un punzone per il posizionamento.)

ÿInstalla la maniglia e il gioco è fatto.

B: MANIGLIA SUL FRONTALE DEL CASSETTO (centro della larghezza e dell'altezza)

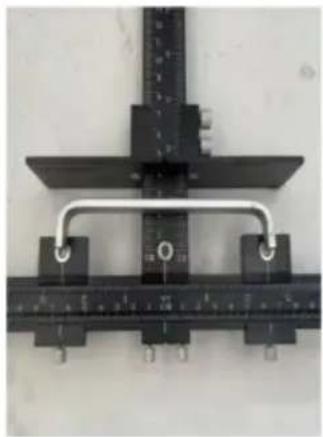

ÿ: Misurare i centri dei fori delle maniglie, regolare e stringere le guide di perforazione scorrevoli.

(Coprire la boccola non utilizzata con nastro adesivo)

ÿ: Misurare la larghezza e l'altezza del cassetto. ÿ:

Impostare il fermo grande a metà dell'altezza del cassetto e impostare il fermo scorrevol metà della larghezza del cassetto. Infine, praticare dei fori.

(NOTA: è più comodo utilizzare un punzone per il posizionamento.)

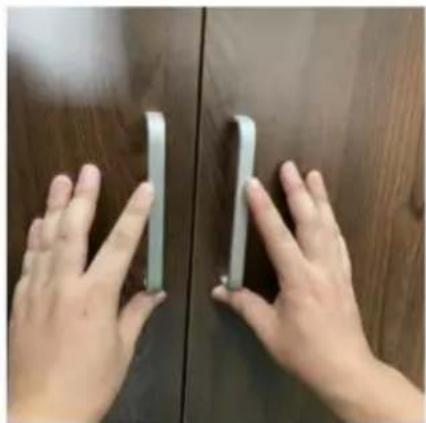

ÿ: Installa la maniglia e il gioco è fatto.

C: INSTALLAZIONE DELLA MANIGLIA SULLA PORTA (fuori centro rispetto a larghezza e altezza)

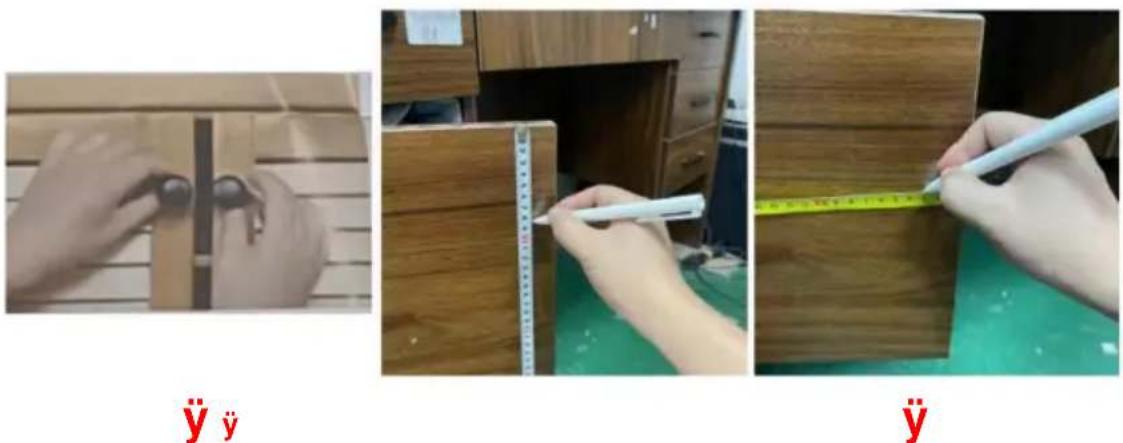

ÿ: Posiziona la manopola nella posizione che preferisci e contrassegnala.

ÿ: Misurare dalla parte superiore della porta per contrassegnare e impostare il finecorsa scorrevole su misurazione.

ÿ: Misurare dal lato della porta al segno e impostare il fermo grande sulla misurazione

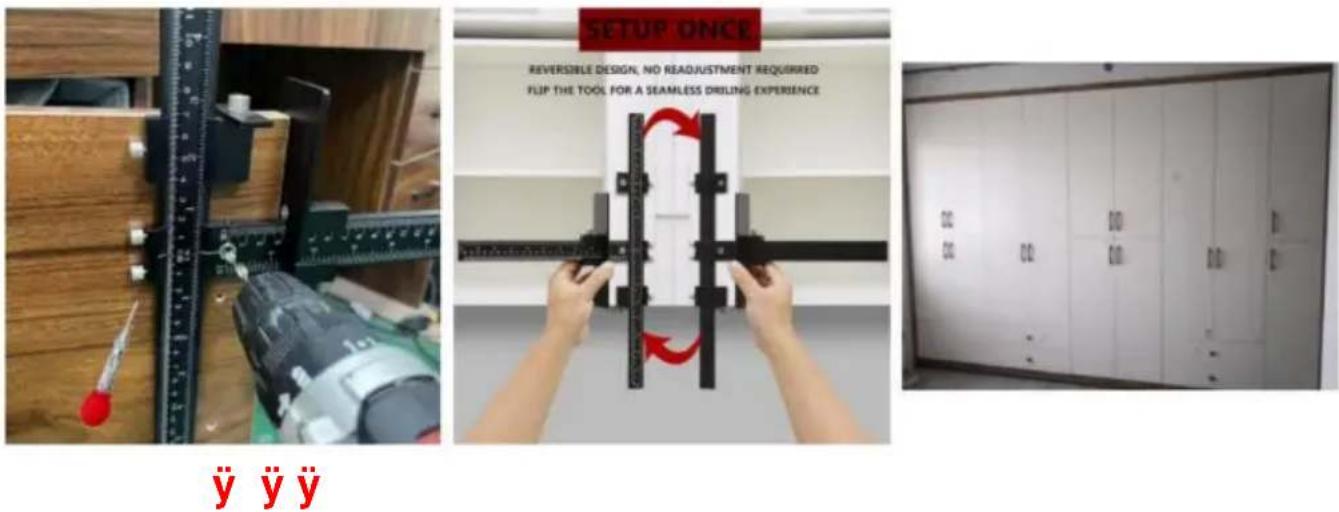

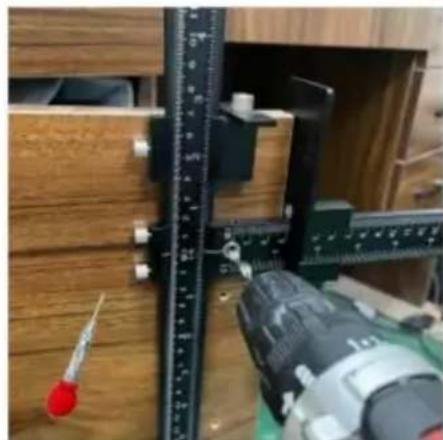

ÿ: Posizionare l'utensile come in figura e praticare un foro attraverso la boccola del trapano.

(NOTA: è più comodo utilizzare un punzone per il posizionamento.)

ÿ: L'utensile di ribaltamento pratica un foro nell'altra anta dell'armadio. ÿ: Installa la maniglia e il gioco è fatto.

D: INSTALLAZIONE DELLA MANIGLIA SULLA PORTA (fuori centro rispetto a larghezza e altezza)

ÿ: Posiziona la maniglia nella posizione che preferisci e segna il foro inferio posizione.

ÿ: Misurare dalla parte superiore della porta per contrassegnare e impostare il finecorsa scorrevole su misurazione.

ÿ: Misurare dal lato della porta per contrassegnare e impostare il fermo grande s misurazione.

ÿ: Posizionare l'utensile come in figura e praticare un foro attraverso la boccola del trapano.

(NOTA: è più comodo utilizzare un punzone per il posizionamento.)

ÿ: L'utensile di ribaltamento pratica un foro nell'altra anta dell'armadio. ÿ: Installa la maniglia e il gioco è fatto.

MANUTENZIONE

1. Dopo ogni utilizzo, installarlo in tempo e conservarlo correttamente per evitare di perderlo parti.
2. Pulire la superficie dopo ogni utilizzo.
