XRSS2305 - Gabarit de perçage Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gabarit de perçage pour quincaillerie d'armoire
Marque	Vevor
Modèle	XRSS2305
Matériau	Alliage d'aluminium
Plage d'échelle longitudinale	0-25 cm / 0-10 pouces
Plage d'échelle horizontale	0-20 cm / 0-8 pouces
Composants inclus	Règle principale avec guide de perçage, vis à main (6), arrêt principal, guide de perçage réglable (3), manchon de guidage (6), règle transversale, vis à main (2), arrêt final, support de douille/glissière, clé (2), embout torsadé (2), positionneur de forage, sac de rangement, manuel d'utilisation
Fonctions principales	Perçage précis pour boutons et poignées de tiroirs et portes d'armoire, centré ou décentré
Sécurité	Contient de petites pièces (risque d'étouffement). Porter des lunettes de sécurité. Garder les mains et le corps éloignés des outils de coupe. Débrancher l'outil électrique avant réglage.
Entretien et nettoyage	Nettoyer la surface après chaque utilisation. Ranger dans le sac de rangement pour éviter la perte de pièces.
Poids estimé	Environ 1,5 kg

FOIRE AUX QUESTIONS - XRSS2305 Vevor

Comment centrer un bouton sur un tiroir avec ce gabarit ?

Mesurez la largeur et la hauteur du tiroir. Réglez la grande butée à la moitié de la hauteur et la butée coulissante à la moitié de la largeur. Percez à travers la douille de guidage. Utilisez un poinçon central pour un positionnement précis.

Comment installer une poignée décentrée sur une porte d'armoire ?

Marquez l'emplacement du trou inférieur. Mesurez la distance depuis le haut de la porte pour régler la butée coulissante, et depuis le côté pour régler la grande butée. Placez l'outil et percez. Retournez l'outil pour l'autre porte.

Que faire si le gabarit ne tient pas en place pendant le perçage ?

Assurez-vous que les vis à main sont bien serrées pour fixer les butées. Vérifiez que la règle est correctement alignée. Si nécessaire, utilisez un serre-joint ou une pince supplémentaire pour stabiliser l'outil.

Le gabarit est-il compatible avec tous les types de forets ?

Le gabarit utilise des manchons de guidage métalliques de diamètre standard (4 mm et 5 mm inclus). Utilisez des forets correspondant au diamètre du manchon pour un guidage précis.

Comment nettoyer et entretenir le gabarit après utilisation ?

Nettoyez la surface avec un chiffon doux et sec. Rangez toutes les pièces dans le sac de rangement fourni pour éviter la perte. Ne pas utiliser de produits abrasifs.

Puis-je utiliser ce gabarit pour percer des trous non centrés ?

Oui, grâce aux butées réglables et aux guides coulissants, vous pouvez positionner les trous à n'importe quel endroit sur la pièce, dans les limites des échelles (25 cm longitudinal et 20 cm horizontal).

Le gabarit est-il adapté pour les tiroirs en bois épais ?

Oui, le gabarit en alliage d'aluminium est robuste. Cependant, la profondeur de perçage est limitée par la longueur du foret. Assurez-vous que le foret est suffisamment long pour traverser l'épaisseur du tiroir.

Comment lire les échelles en pouces et en centimètres ?

Les échelles sont graduées en centimètres et en pouces (0-25 cm / 0-10 po). Utilisez le côté correspondant à vos besoins. Les lignes fines indiquent les millimètres/1/16 pouce.

Que faire si une pièce du gabarit est perdue ?

Contactez le support technique Vevor via le site www.vevor.com/support. Les pièces de rechange sont disponibles. Conservez le numéro de modèle XRSS2305 pour faciliter la demande.

Le gabarit nécessite-t-il une alimentation électrique ?

Non, c'est un gabarit manuel. Il sert à guider un outil électrique (perceuse) mais ne consomme pas d'électricité. Débranchez toujours votre perceuse avant de régler le gabarit.

MODE D'EMPLOI XRSS2305 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

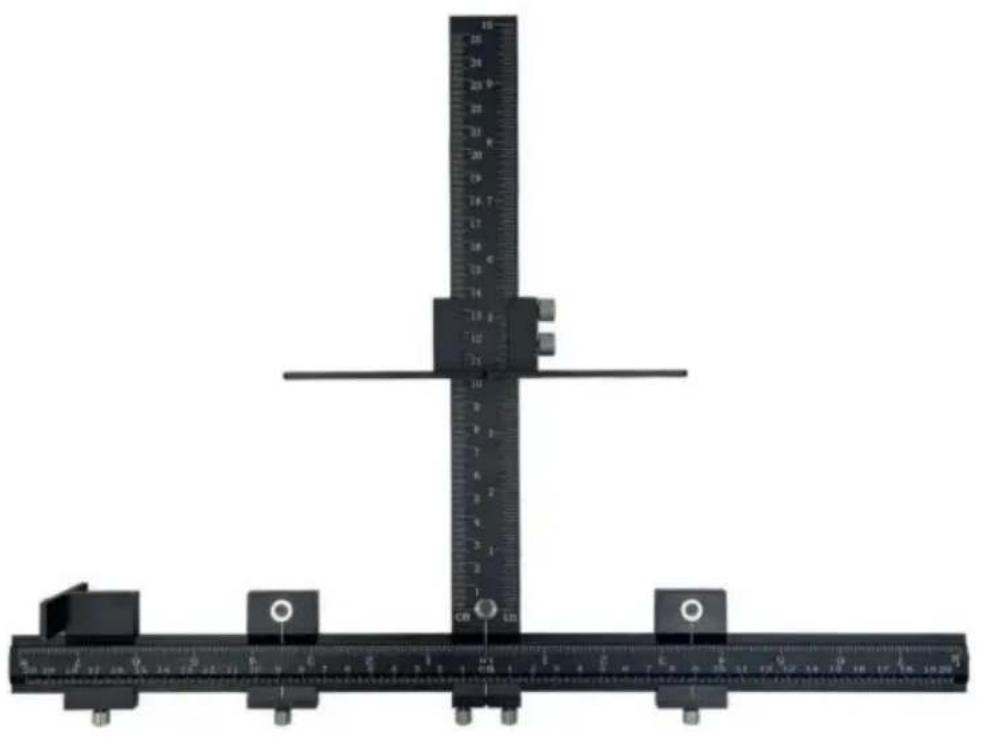

GABARIT DE QUINCAILLERIE D'ARMOIRE

MODÈLE : XRSS2305

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

GABARIT DE QUINCAILLERIE D'ARMOIRE

MODÈLE : XRSS2305

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

1. Ce produit contient de petites pièces. En cas d'ingestion, il existe un risque d'étouffement. Gardez ces petites pièces hors de portée des enfants!
2. Lisez, comprenez et respectez les instructions de sécurité du fabricant de votre outil électrique. Portez toujours des lunettes de sécurité ou des lunettes de protection avant de commencer à utiliser l'outil électrique. Gardez toujours les mains, le visage, les cheveux, les vêtements amples et le corps à une distance sûre des broches et des outils de coupe. Maintenez toujours fermement les poignées de l'outil pendant son fonctionnement. Débranchez toujours l'appareil de la source d'alimentation avant de régler l'outil électrique.

MODÈLE ET PARAMÈTRES

Modèle	XRSS2305
Matériel	Alliage d'aluminium
Plage d'échelle longitudinale	0-25 cm/0-10 pouces
Plage d'échelle horizontale	0-20 cm/0-8 pouces

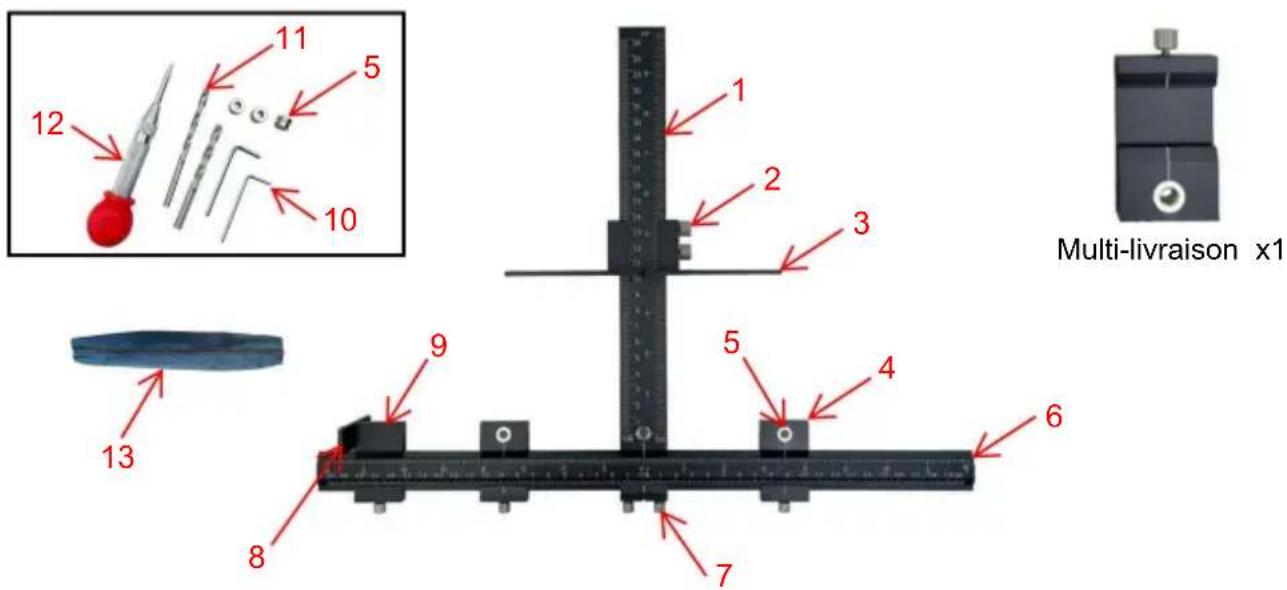

SCHÉMA DE STRUCTURE ET COMPOSANTS

Non.	Nom	Quantité
1	Règle principale avec guide de perçage	1
2	Vis à main 1	6
3	Arrêt principal	1
4	Guide de perçage réglable	3
5	Manchon de guidage ( 4+ 5 )	6
6	Règle transversale	1
7	Vis à main 2	2
8	Arrêt final	1
9	Support de douille/glissière	1
10	Clé	2
11	Embout torsadé ( 4+ 5 )	2
12	Positionneur de forage	1
13	Sac de rangement	1
14	Manuel d'utilisation	1

OPÉRATION

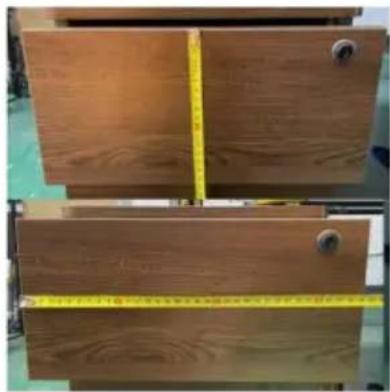

A : BOUTON SUR LA FACE DU TIROIR (au centre de la largeur et de la hauteur)

Mesurez la largeur et la hauteur du tiroir.

Réglez la grande butée à la moitié de la hauteur du tiroir et réglez la butée coul

la moitié de la largeur du tiroir. Enfin, percez des trous.

(REMARQUE : il est plus pratique d'utiliser un poinçon central pour le positionnement.)

Installez la poignée et vous avez terminé.

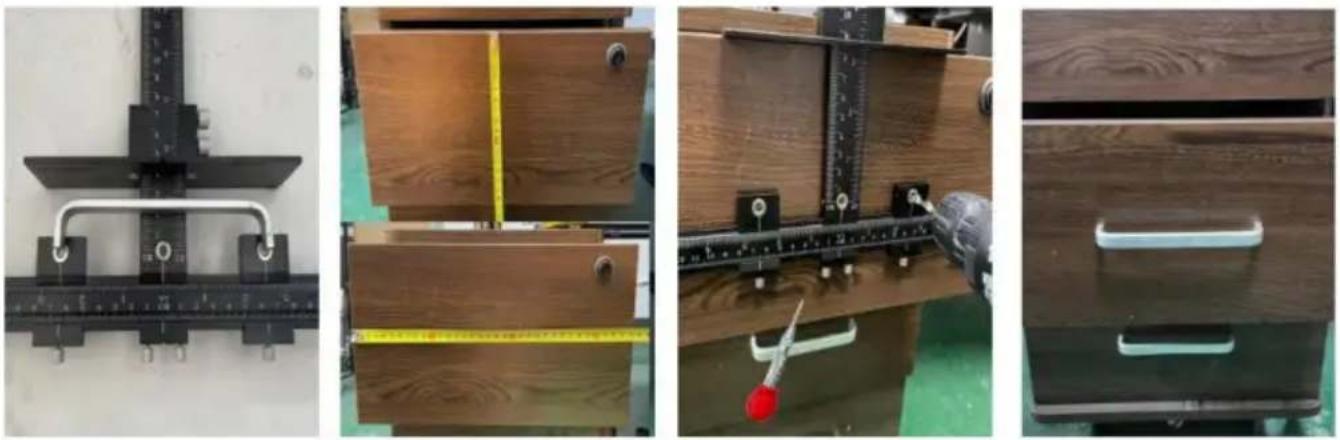

B : POIGNÉE SUR LE DEVANT DU TIROIR (au centre de la largeur et de la hauteur)

: Mesurez les centres des trous des poignées, ajustez et serrez les guides de perçage coulissants.

(Couvrir la bague non utilisée avec du ruban adhésif)

: Mesurez la largeur et la hauteur du tiroir. : Réglez

la grande butée à la moitié de la hauteur du tiroir et réglez la butée coulissante à la moitié de la largeur du tiroir. Enfin, percez des trous.

(REMARQUE : il est plus pratique d'utiliser un poinçon central pour le positionnement.)

: Installez la poignée et vous avez terminé.

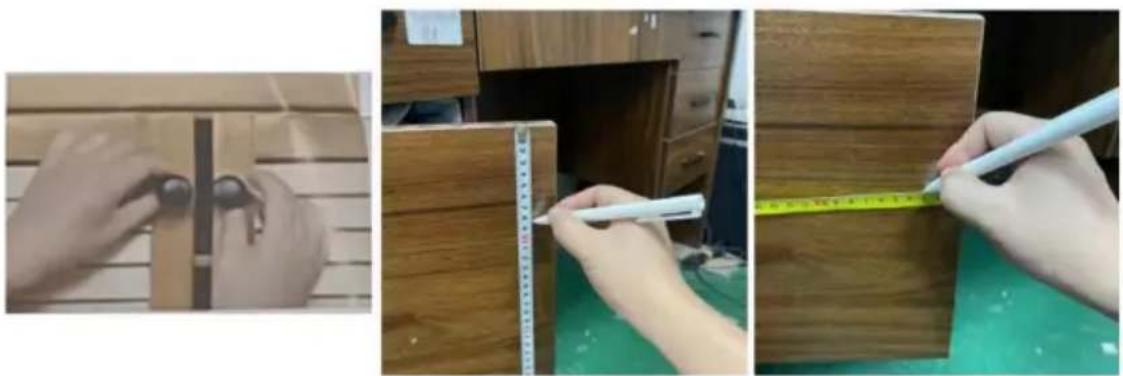

C : INSTALLATION DU BOUTON SUR LA PORTE (Décentré en largeur et en hauteur)

: Placez le bouton pour trouver une position que vous aimez et marquez-la.

: Mesurez à partir du haut de la porte pour marquer et régler la butée coulissante sur mesure.

: Mesurez à partir du côté de la porte jusqu'au repère et réglez la grande butée sur la mesui

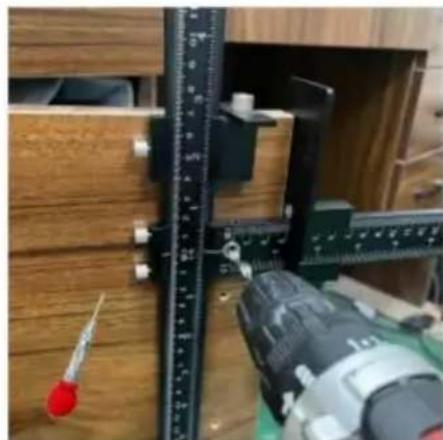

: Placez l'outil comme sur l'image et percez un trou à travers la douille de perçage.

(REMARQUE : il est plus pratique d'utiliser un poinçon central pour le positionnement.)

: L'outil de retournement perce un trou dans l'autre porte de l'armoire.

: Installez la poignée et vous avez terminé.

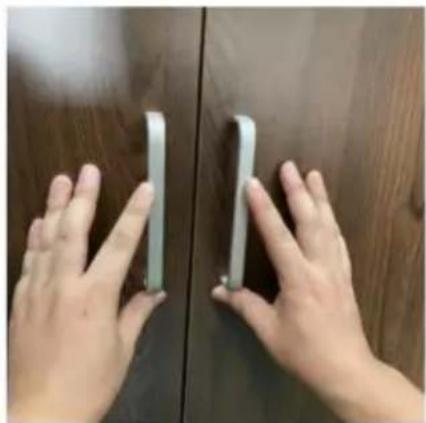

D : INSTALLATION DE LA POIGNÉE SUR LA PORTE (décentrée en largeur et en hauteur)

: Placez la poignée pour trouver la position souhaitée et marquez le trou inférieur emplacement.

: Mesurez à partir du haut de la porte pour marquer et régler la butée coulissante sur mesure.

: Mesurez à partir du côté de la porte pour marquer et régler la grande butée s mesure.

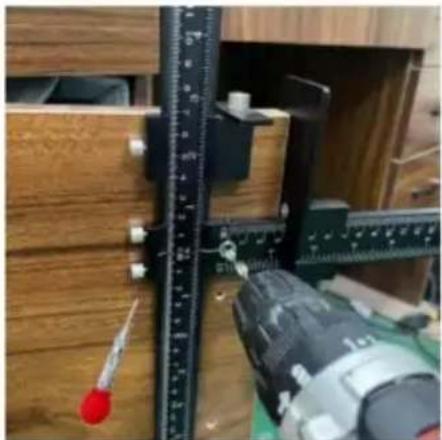

: Placez l'outil comme sur l'image et percez un trou à travers la douille de perçage.

(REMARQUE : il est plus pratique d'utiliser un poinçon central pour le positionnement.)

: L'outil de retournement perce un trou dans l'autre porte de l'armoire.

: Installez la poignée et vous avez terminé.

ENTRETIEN

1. Après chaque utilisation, veuillez l'installer à temps et le conserver correctement pour éviter de le perdre. pièces.
2. Nettoyez la surface après chaque utilisation.
