XRSS2305 - Szablon do wiercenia Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Szablon wiertarski do okuć szafkowych
Marka	Vevor
Model	XRSS2305
Materiał	Stop aluminium
Zakres skali podłużnej	0-25 cm / 0-10 cali
Zakres skali poziomej	0-20 cm / 0-8 cali
Dołączone elementy	Linijka główna z prowadnicą wiertła, śruby ręczne (6), ogranicznik główny, regulowana prowadnica wiertła (3), tuleja prowadząca (6), linijka poprzeczna, śruby ręczne (2), ogranicznik końcowy, wspornik tulei/suwaka, klucze (2), końcówka skręcana (2), pozycjoner wiertła, torba do przechowywania, instrukcja obsługi
Główne funkcje	Precyzyjne wiercenie dla gałek i uchwytów szuflad i drzwi szafek, wyśrodkowane lub przesunięte
Bezpieczeństwo	Zawiera małe części (ryzyko zadławienia). Nosić okulary ochronne. Trzymać ręce i ciało z dala od narzędzi tnących. Odłączyć elektronarzędzie przed regulacją.
Konserwacja i czyszczenie	Czyścić powierzchnię po każdym użyciu. Przechowywać w torbie do przechowywania, aby uniknąć zgubienia części.
Szacowana waga	Około 1,5 kg

Często zadawane pytania - XRSS2305 Vevor

Jak wyśrodkować gałkę na szufladzie za pomocą tego szablonu?

Zmierz szerokość i wysokość szuflady. Ustaw duży ogranicznik na połowę wysokości, a ogranicznik suwakowy na połowę szerokości. Wierć przez tuleję prowadzącą. Użyj punktaka do precyzyjnego pozycjonowania.

Jak zamontować przesunięty uchwyt na drzwiach szafki?

Oznacz położenie dolnego otworu. Zmierz odległość od góry drzwi, aby ustawić ogranicznik suwakowy, i od boku, aby ustawić duży ogranicznik. Umieść narzędzie i wierć. Odwróć narzędzie dla drugich drzwi.

Co zrobić, jeśli szablon nie trzyma się miejsca podczas wiercenia?

Upewnij się, że śruby ręczne są dokręcone, aby zamocować ograniczniki. Sprawdź, czy linijka jest prawidłowo wyrównana. W razie potrzeby użyj zacisku lub dodatkowego imadła, aby ustabilizować narzędzie.

Czy szablon jest kompatybilny ze wszystkimi typami wierteł?

Szablon wykorzystuje metalowe tuleje prowadzące o standardowych średnicach (4 mm i 5 mm w zestawie). Używaj wierteł odpowiadających średnicy tulei, aby uzyskać precyzyjne prowadzenie.

Jak czyścić i konserwować szablon po użyciu?

Wyczyść powierzchnię miękką, suchą ściereczką. Przechowuj wszystkie części w dołączonej torbie do przechowywania, aby uniknąć zgubienia. Nie używaj ściernych środków czyszczących.

Czy mogę użyć tego szablonu do wiercenia otworów niecentrowanych?

Tak, dzięki regulowanym ogranicznikom i przesuwnym prowadnicom możesz umieścić otwory w dowolnym miejscu na elemencie, w granicach skal (25 cm podłużnie i 20 cm poziomo).

Czy szablon nadaje się do szuflad z grubego drewna?

Tak, szablon ze stopu aluminium jest wytrzymały. Jednak głębokość wiercenia jest ograniczona długością wiertła. Upewnij się, że wiertło jest wystarczająco długie, aby przebić grubość szuflady.

Jak odczytywać skale w calach i centymetrach?

Skale są wyskalowane w centymetrach i calach (0-25 cm / 0-10 cali). Użyj strony odpowiedniej do swoich potrzeb. Cienkie linie oznaczają milimetry/1/16 cala.

Co zrobić, jeśli zgubię część szablonu?

Skontaktuj się z pomocą techniczną Vevor przez stronę www.vevor.com/support. Części zamienne są dostępne. Zachowaj numer modelu XRSS2305, aby ułatwić zapytanie.

Czy szablon wymaga zasilania elektrycznego?

Nie, to szablon ręczny. Służy do prowadzenia elektronarzędzia (wiertarki), ale nie zużywa prądu. Zawsze odłączaj wiertarkę przed regulacją szablonu.

INSTRUKCJA OBSŁUGI XRSS2305 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

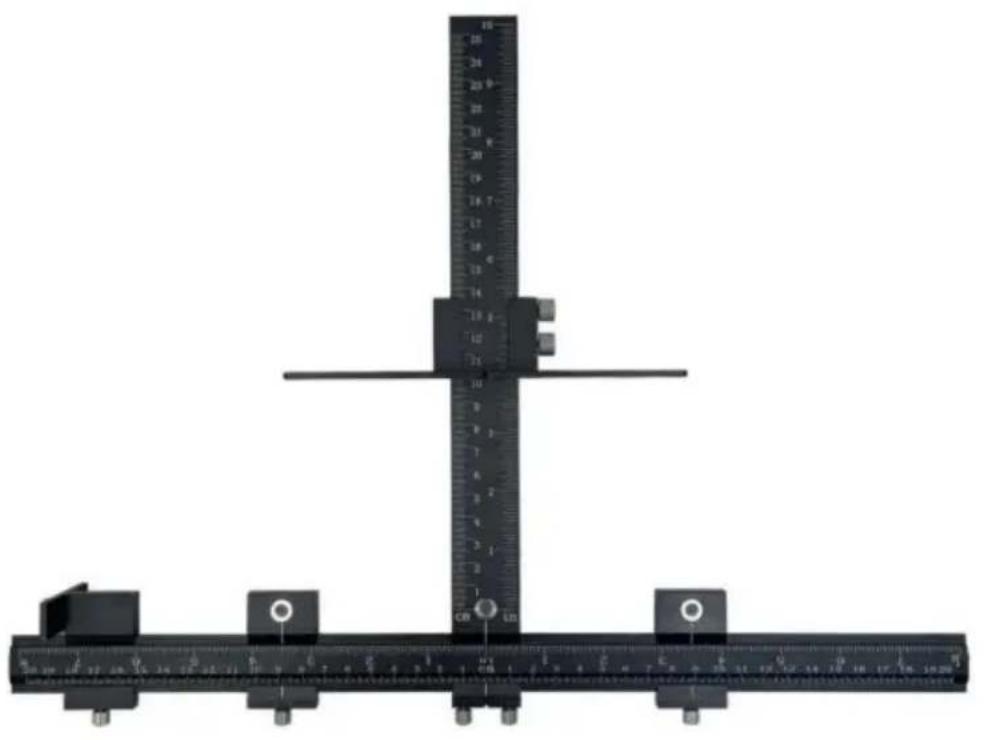

PRZYRZĄD DO MOCOWANIA OKUĆ MEBLOWYCH

MODEL: XRSS2305

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PRZYRZĄD DO MOCOWANIA OKUĆ MEBLOWYCH

MODEL: XRSS2305

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Ten produkt zawiera małe części. W przypadku połknięcia istnieje ryzyko zadławienia. Trzymaj te małe części z dala od dzieci!
2. Przeczytaj, zrozum i postępuj zgodnie z instrukcjami producenta elektronarzędzi dotyczącymi bezpieczeństwa. Zawsze zakładaj okulary ochronne lub osłony oczu przed rozpoczęciem korzystania z elektronarzędzia. Zawsze trzymaj ręce, twarz, włosy, luźne ubranie i ciało w bezpiecznej odległości od wrzecion i narzędzi tnących. Zawsze mocno trzymaj uchwyty narzędzi podczas pracy. Zawsze odłączaj od źródła zasilania przed regulacją elektronarzędzi.

MODEL I PARAMETRY

Model	XRSS2305
Tworzywo	Stop aluminium
Zakres skali wzdłużnej	0-25 cm/0-10 cali
Zakres skali poziomej	0-20 cm/0-8 cali

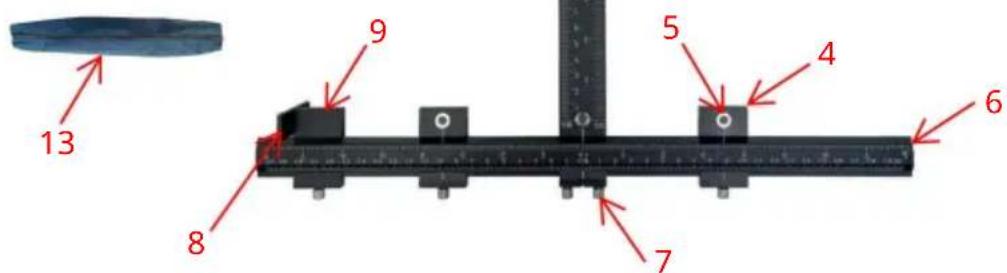

SCHEMAT STRUKTURY I SKŁADNIKI

Dostawa wielokrotna x1

NIE.	Nazwa	Ilość
1	Linijka główna z prowadnicą wiertła	1
2	Śruba ręczna 1	6
3	Główny przystanek	1
4	Regulowany prowadnik wiertła	3
5	Tuleja prowadząca ( 4+ 5 )	6
6	Linijka poprzeczna	1
7	Śruba ręczna 2	2
8	Zatrzymanie końcowe	1
9	Uchwyt tulei/suwak	1
10	Klucz	2
11	Bit skręcany ( 4+ 5 )	2
12	Pozycjoner otworu wiertniczego	1
13	Torba do przechowywania	1
14	Instrukcja obsługi	1

DZIAŁANIE

A: GAŁKA NA PRZODZIE SZUFLADY (środek szerokości i wysokości)

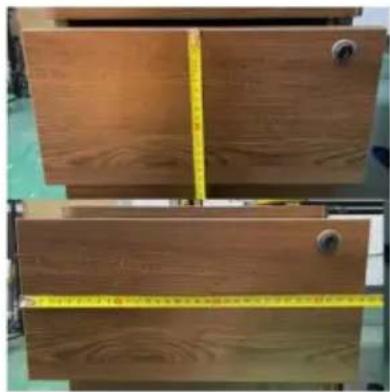

Zmierz szerokość i wysokość szuflady. Ustaw duży ogranicznik na połowę wysokości szuflady, a ogranicznik końcowy przesuwny na

połowa szerokości szuflady. Na koniec wywierć otwory.

UWAGA: Do pozycjonowania wygodniej jest używać punktaka.)

Zamontuj uchwyt i gotowe.

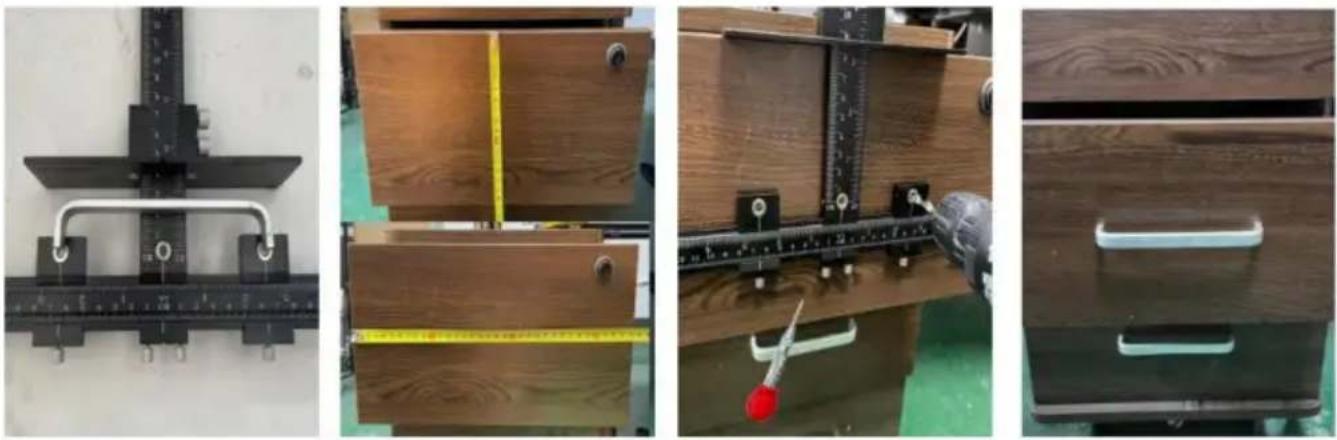

B: UCHWYT NA PRZODZIE SZUFLADY (środek szerokości i wysokości)

: Zmierz środki otworów uchwytów, wyreguluj i dokręć przesuwne prowadnice wiertarskie. (Zakryj nieużywane tuleje taśmą)

: Zmierz szerokość i wysokość szuflady. : Ustaw

duży ogranicznik na połowie wysokości szuflady, a ogranicznik końcowy przesuwny na połowa szerokości szuflady. Na koniec wywierć otwory.

UWAGA: Do pozycjonowania wygodniej jest używać punktaka.)

: Zamontuj uchwyt i gotowe.

C: INSTALACJA GAŁKI NA DRZWIACH (poza środkiem szerokości i wysokości)

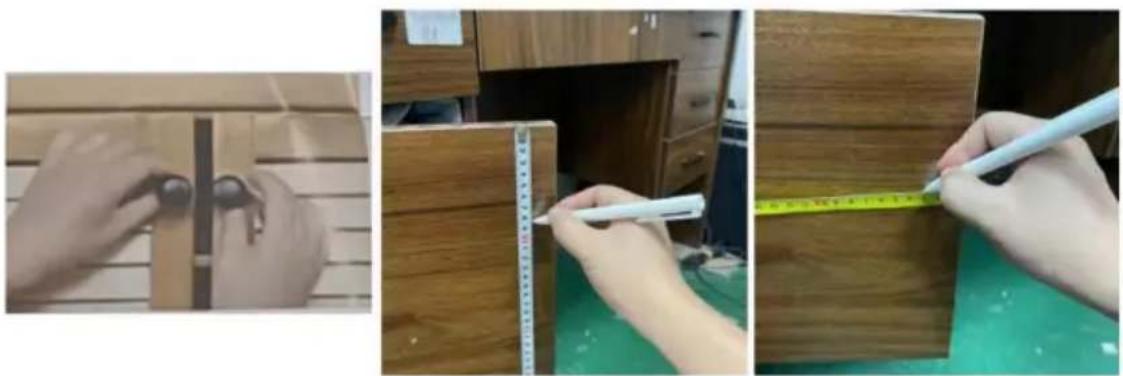

: Umieść pokrętło w żądanej pozycji i zaznacz ją.

: Zmierz odległość od górnej krawędzi drzwi, aby zaznaczyć i ustawić ogranicznik przesuwny pomiar.

: Zmierz odległość od drzwi do oznaczenia i ustaw duży ogranicznik na tym punkcie pomiaru.

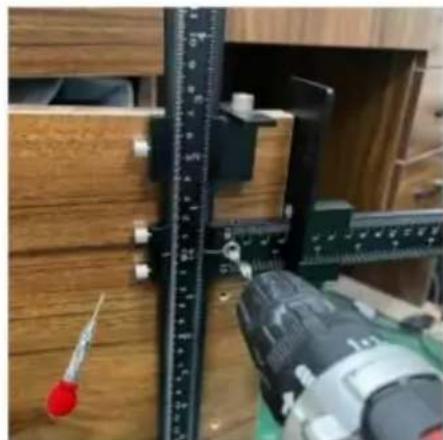

: Umieść narzędzie tak jak na rysunku i wywierć otwór przez tuleję wiertarską.

UWAGA: Do pozycjonowania wygodniej jest używać punktaka.)

: Narzędzie do odwracania przebija otwór w drzwiach drugiej szafki. : Zainstaluj uchwyt i gotowe.

D: Montaż klamki na drzwiach (poza środkiem szerokości i wysokości)

: Umieść uchwyt w żądanej pozycji i zaznacz dolny otwór lokalizacja.

: Zmierz odległość od górnej krawędzi drzwi, aby zaznaczyć i ustawić ogranicznik przesuwny pomiar.

: Zmierz odległość od boku drzwi, aby zaznaczyć i ustawić duży ogranicznik pomiar.

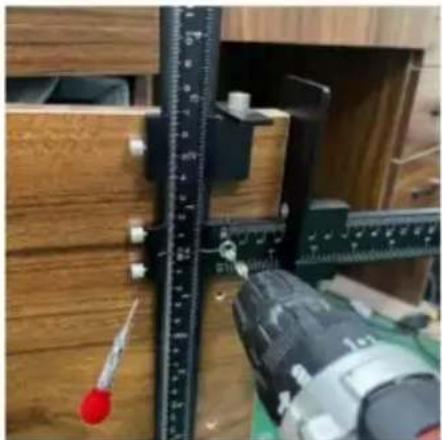

: Umieść narzędzie tak jak na rysunku i wywierć otwór przez tuleję wiertarską.

UWAGA: Do pozycjonowania wygodniej jest używać punktaka.)

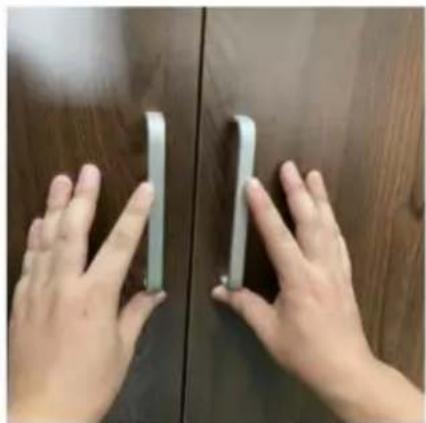

: Narzędzie do odwracania przebija otwór w drzwiach drugiej szafki. : Zainstaluj uchwyt i gotowe.

KONSERWACJA

1. Po każdym użyciu należy go zainstalować na czas i prawidłowo przechowywać, aby uniknąć jego zgubienia. części.
2. Wyczyść powierzchnię po każdym użyciu.
