GEBRUIKSAANWIJZING XRSS2305 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

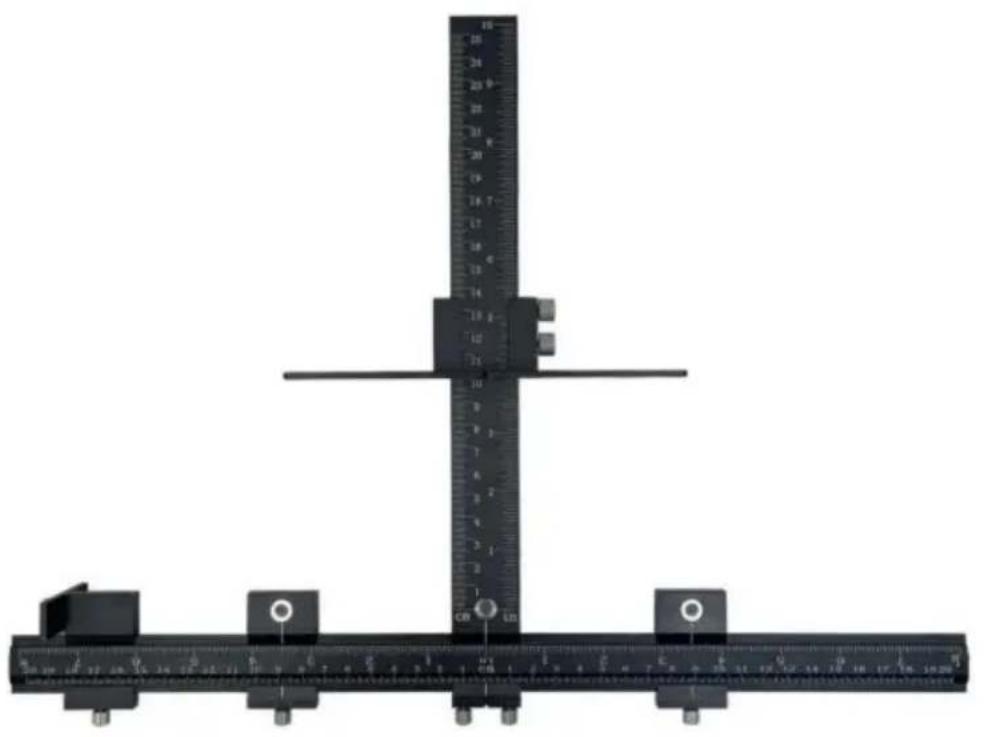

KASTBESLAGMACHINES

MODEL: XRSS2305

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

VEILIGHEIDSINSTRUCTIES

1. Dit product bevat kleine onderdelen. Als u het inslikt, kan het verstikkingsgevaar opleveren. Houd deze kleine onderdelen buiten bereik van kinderen!
2. Lees, begrijp en volg de veiligheidsinstructies van de fabrikant van uw elektrisch gereedschap. Draag altijd een veiligheidsbril of oogbescherming voordat u met het elektrisch gereedschap aan de slag gaat. Houd uw handen, gezicht, haar, losse kleding en lichaam altijd op een veilige afstand van spindels en snijgereedschappen. Houd de handgrepen van het gereedschap altijd stevig vast tijdens het gebruik. Koppel altijd los van de stroombron voordat u elektrisch gereedschap aanpast.

MODEL EN PARAMETERS

Model	XRSS2305
Materiaal	Aluminiumlegering
Longitudinaal schaalbereik	0-25cm/0-10inch
Horizontaal schaalbereik	0-20cm/0-8inch

STRUCTUURDIAGRAM EN COMPONENTEN

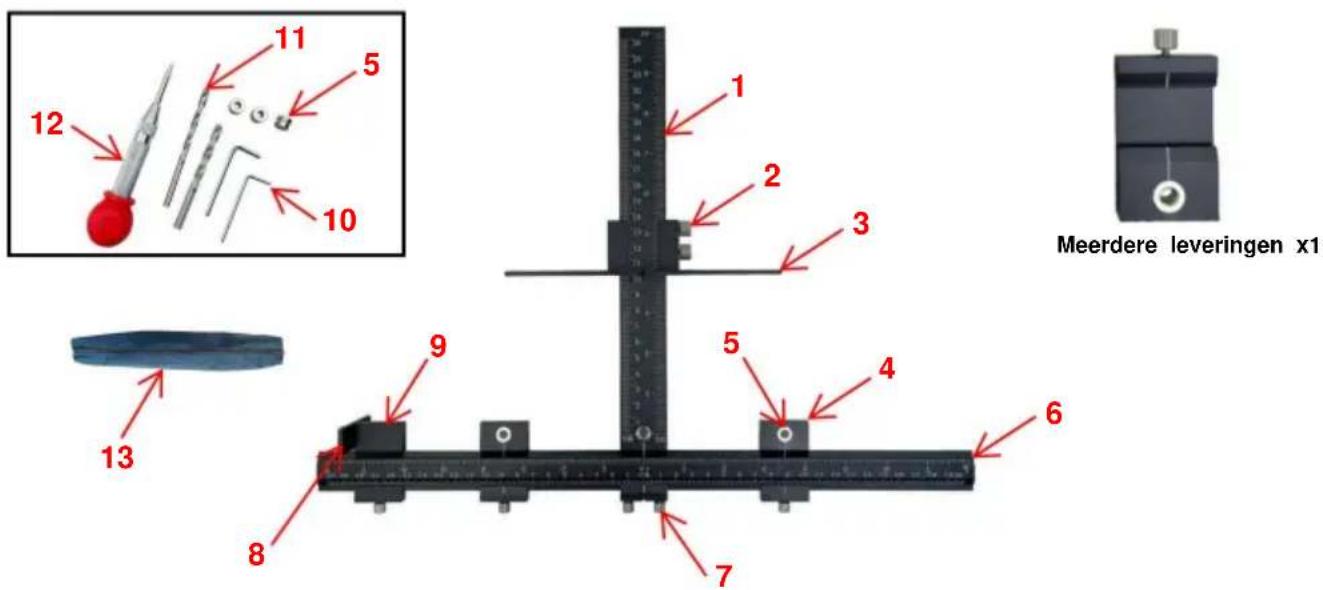

Nee.	Naam	Hoeverheid
1	Hoofdliniaal met boorgeleider	1
2	Handschroef 1	6
3	Hoofdhalte	1
4	Verstelbare boorgeleider	3
5	Geleidingshuls (ÿ4+ÿ5)	6
6	Dwarsliniaal	1
7	Handschroef 2	2
8	Einde stop	1
9	Bushouder/schuif	1
10	Moersleutel	2
11	Twistbit (ÿ4+ÿ5)	2
12	Boorgatpositioneerder	1
13	Opbergzak	1
14	Gebruiksaanwijzing	1

WERKING

A: KNOP OP LADEVOORKANT (midden van breedte en hoogte)

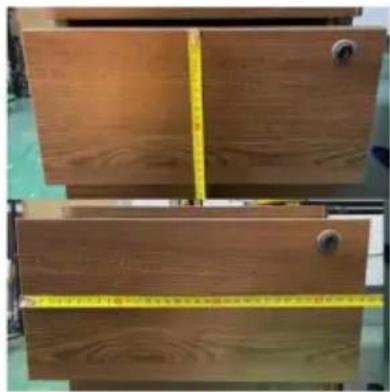

ÿMeet de breedte en hoogte van de lade. ÿStel

de grote stop in op de helft van de hoogte van de lade en stel de schuifeindstop

de helft van de ladebreedte. Boor ten slotte gaten.

(LET OP: Het is handiger om een centerpons te gebruiken voor het positioneren.)

ÿInstalleer de handgreep en je bent klaar.

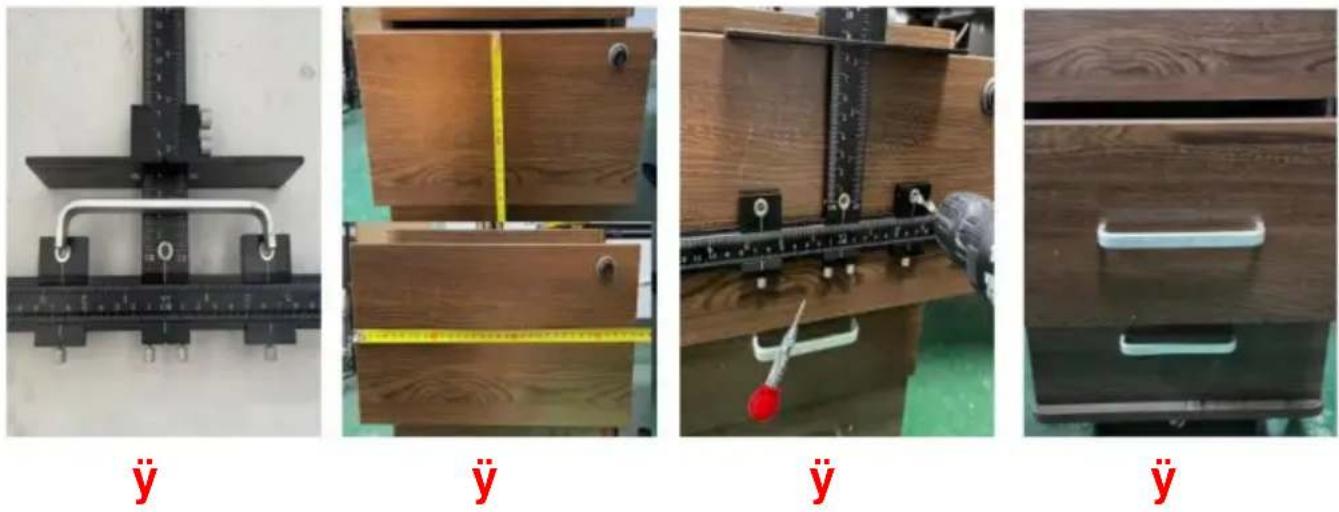

B: HANDGREEP OP DE VOORKANT VAN DE LADE (midden van de breedte en hoogte)

ÿ: Meet de gaten in de handgrepen, pas de geleiders voor de schuifboor aan en draai ze vast.

(Bedek ongebruikte bussen met tape)

ÿ: Meet de breedte en hoogte van de lade. ÿ: Stel

de grote stop in op de helft van de hoogte van de lade en stel de schuifeindstop i de helft van de ladebreedte. Boor ten slotte gaten.

(LET OP: Het is handiger om een centerpons te gebruiken voor het positioneren.)

ÿ: Plaats de handgreep en je bent klaar.

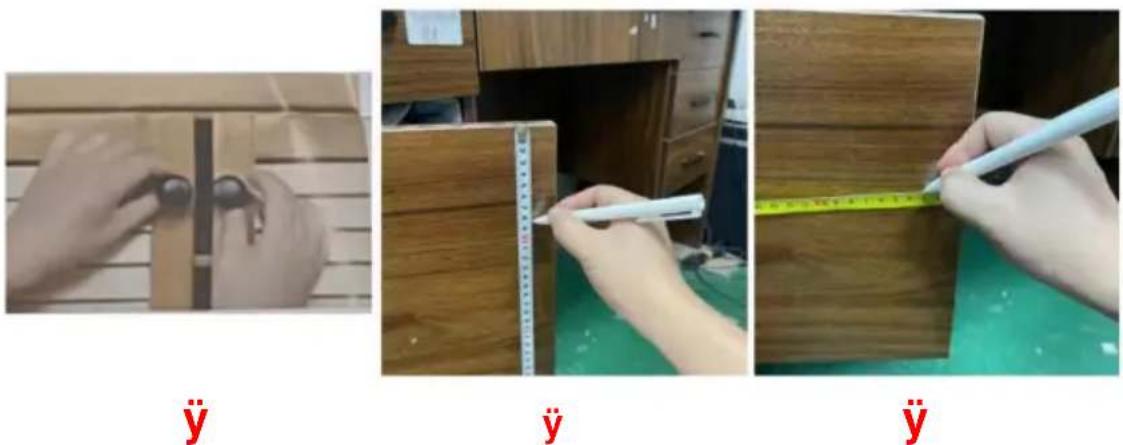

C: INSTALLATIE VAN KNOP OP DEUR (Niet in het midden van de breedte en hoogte)

ÿ: Plaats de knop in de gewenste positie en markeer deze.

ÿ: Meet vanaf de bovenkant van de deur om de schuifeindstop te markeren en in te stellen op meting.
ÿ: Meet vanaf de zijkant van de deur tot aan de markering en stel de grote stop in op de m

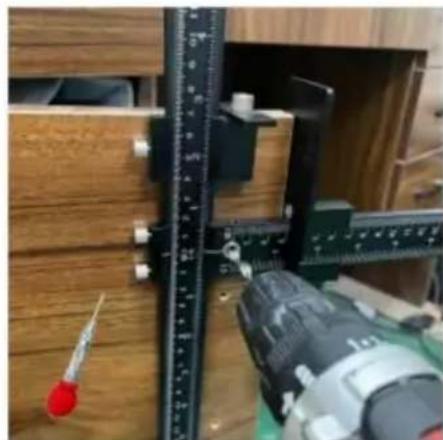

ÿ: Plaats het gereedschap zoals afgebeeld en boor een gat door de boorbus.

(LET OP: Het is handiger om een centerpons te gebruiken voor het positioneren.)

ÿ: Maak met het omdraaigereedschap een gat in de andere

kastdeur. ÿ: Plaats de handgreep en je bent klaar.

D: INSTALLATIE HANDGREEP OP DEUR (Niet in het midden van de breedte en hoogte

ÿ: Plaats de handgreep in de gewenste positie en markeer het onderste g locatie.

ÿ: Meet vanaf de bovenkant van de deur om de schuifeindstop te markeren en in te stellen op meting.
ÿ: Meet vanaf de zijkant van de deur om de grote stop te markeren en in te stellen op meting.

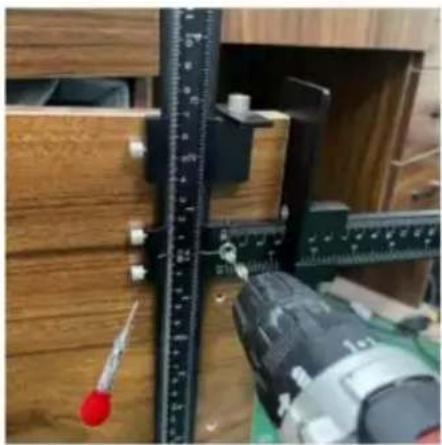

ÿ: Plaats het gereedschap zoals afgebeeld en boor een gat door de boorbus.

(LET OP: Het is handiger om een centerpons te gebruiken voor het positioneren.)

ÿ: Maak met het omdraaigereedschap een gat in de andere kastdeur. ÿ: Plaats de handgreep en je bent klaar.

ONDERHOUD

1. Installeer het na elk gebruik op tijd en bewaar het goed om verlies te voorkomen. onderdelen.

2. Maak het oppervlak na elk gebruik schoon.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC-REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

Voornaamst.

YH CONSULTING LIMITED.

VK

REP
