Merk	Vevor
Model	SXRJL-2302
Producttype	Scharnierboorjig
Toepasbaar scharniermaat	35 mm
Klemdikte	12 tot 25 mm
Openingsdiepte	10 tot 15 mm
Marge-instelbereik	3 tot 7 mm
Materiaal	Aluminiumlegering
Kleur	Zwart
Verpakkingsinhoud	Hoofdlichaam, frees, vleugelmoeren (2), steeksleutel 8-10 (2), bovenste schakellager, stopkraag, boor 2 mm, sleutel (2), gebruikershandleiding
Belangrijkste functies	Nauwkeurig boren van gaten voor 35 mm scharnieren, marge- en diepteverstelling, boren van zijgaten
Onderhoud en reiniging	Reinig het oppervlak na elk gebruik; bewaar onderdelen op de juiste manier om verlies te voorkomen
Veiligheid	Draag een veiligheidsbril; houd handen en lichaam uit de buurt van bewegende delen; koppel het elektrische gereedschap los voordat u aanpassingen maakt; kleine onderdelen zijn gevaarlijk voor kinderen
Algemene informatie	Technische ondersteuning en elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - SXRJL-2302 Vevor

Welk type scharnier ondersteunt deze mal?

Deze mal is ontworpen voor scharnieren van 35 mm alleen. Hij ondersteunt geen scharnieren van 40 mm.

Hoe stel ik de openingsdiepte in?

De openingsdiepte is instelbaar van 10 tot 15 mm. Gebruik de stopkraag en het bovenste lager om de diepte aan te passen zoals aangegeven in de handleiding.

Wat is de maximale dikte van de plank die de mal kan klemmen?

De mal kan planken klemmen met een dikte tussen 12 en 25 mm.

Hoe stel ik de marge van het gat in?

De marge wordt ingesteld tussen 3 en 7 mm door de stelschroef los te draaien en de positioneringsplaat te verplaatsen.

Welke gereedschappen worden meegeleverd met de mal?

De verpakking bevat het hoofdlichaam, een frees, twee vleugelmoeren, een steeksleutel 8-10, een bovenste schakellager, een stopkraag, een boor van 2 mm, twee sleutels en de gebruikershandleiding.

Hoe onderhoud ik de mal na gebruik?

Het wordt aanbevolen om het oppervlak te reinigen na elk gebruik en alle onderdelen op de juiste manier op te bergen om verlies te voorkomen.

Kan ik deze mal gebruiken met een accuboormachine?

Ja, u kunt een elektrische boormachine of accuboormachine gebruiken, maar zorg ervoor dat u de veiligheidsvoorschriften opvolgt: draag een veiligheidsbril en houd een stevige grip.

Hoe boor ik de zijgaten voor de scharnieren?

Gebruik het vaste gat op 48 mm afstand of het scharniergat voor de positionering. Boor vervolgens met de boormachine volgens de aanwijzingen in de handleiding.

Is de mal geschikt voor beginners?

Ja, deze mal is ontworpen voor eenvoudig gebruik. Lees de handleiding aandachtig en voer een proef uit met de hand voordat u boort om vertrouwd te raken met de afstelling.

Waar kan ik technische ondersteuning of vervangingsonderdelen krijgen?

De technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support.

GEBRUIKSAANWIJZING SXRJL-2302 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHARNIERJIG

MODEL: SXRJL-2302

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Volg altijd de basisveiligheidsmaatregelen bij het gebruik van deze apparaten. Hieronder vallen:

1. Dit product bevat kleine onderdelen. Als het wordt ingeslikt, kan dit verstikkingsgevaar opleveren. Gevaar. Houd deze kleine onderdelen buiten bereik van kinderen!
2. Lees, begrijp en volg de instructies van de fabrikant van uw elektrisch gereedschap voor de veiligheid. Draag altijd een veiligheidsbril of oogbescherming voordat u begint met de bediening van elektrisch gereedschap. Houd uw handen, gezicht, haar, losse kleding en lichaam altijd op een veilige afstand van spindels en snijgereedschappen. Houd altijd een stevige grip op gereedschapshandvatten tijdens gebruik. Koppel altijd los van de stroombron voordat u elektrisch gereedschap afstelt.
3. Gebruik de scharniertap niet na vermoeidheid of alcoholgebruik.
4. Raadpleeg de handleiding voor het installeren en gebruiken van de mal.
5. Draag altijd een oogbescherming tijdens gebruik.
6. Houd uw handen en lichaam uit de buurt van scherpe randen en bewegende onderdelen.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	SXRJL-2302
Toepasselijk scharniertype	ÿ35mm
Klemdikte	12-25mm
Diepte van de opening	10-15mm
Marge instelbaar bereik	3-7mm
Materiaal	Aluminiumlegering
Kleur	Zwart

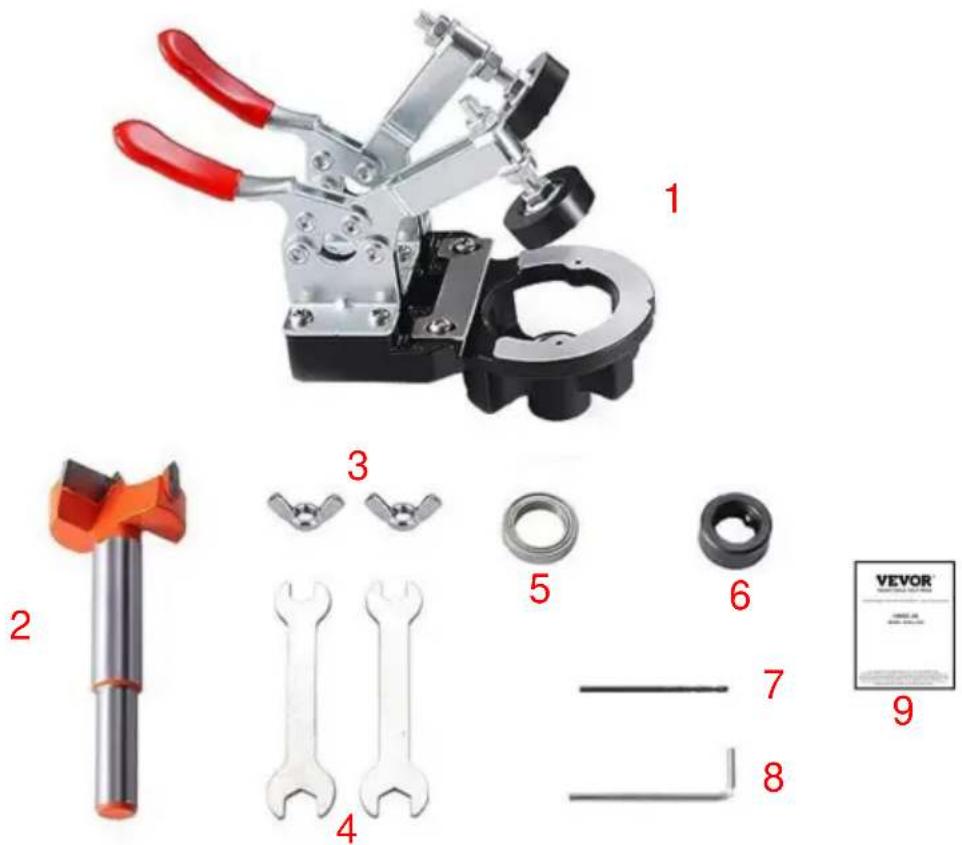

COMPONENTEN

Nee.	Naam	Hoeveelheid
1	Hoofdgedeelte	1
2	Snijder	1
3	Vlindernoten	2
4	8-10 Steeksleutel	2
5	Bovenste koppeling lager	1
6	Stop kraag	1
7	2mm boor	1
8	Moersleutel	2
9	Gebruiksaanwijzing	1

WERKING

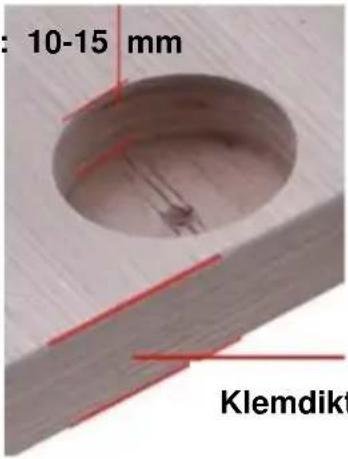

Diepte van de opening: 10-15 mm

Klemdikte: 12-25 mm

OPMERKING: Dit product is alleen geschikt voor opengatboren van 35 mm en ondersteunt geen wijziging van 40 mm.

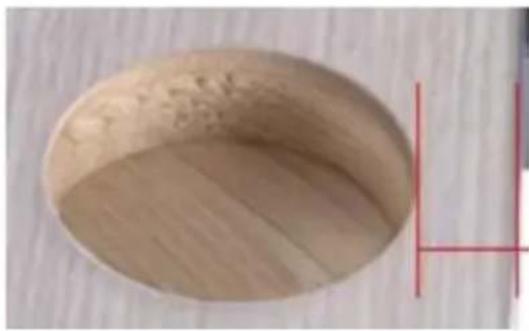

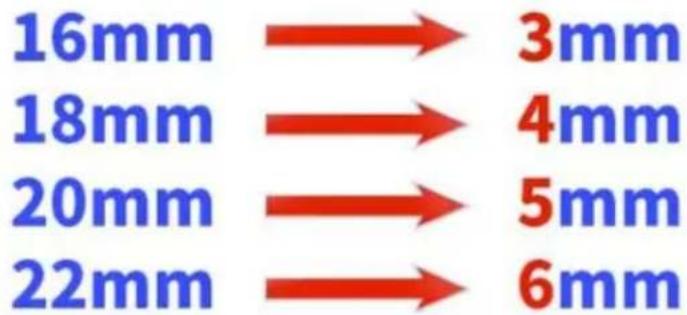

Voorgestelde gatmarges

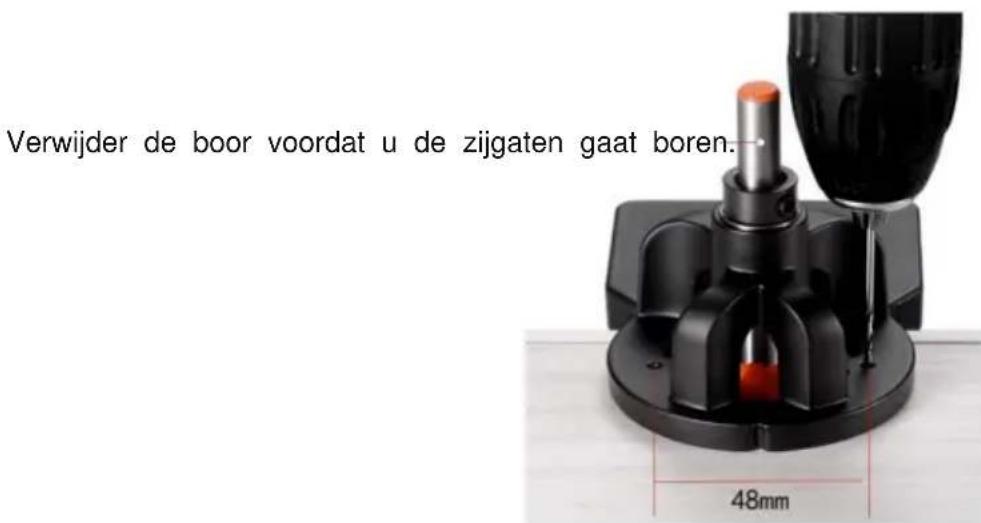

Methode voor het boren van zijgaten:

A: De vaste gatafstand is 48 mm.

B: Gebruik het gat in het scharnier voor de positionering.

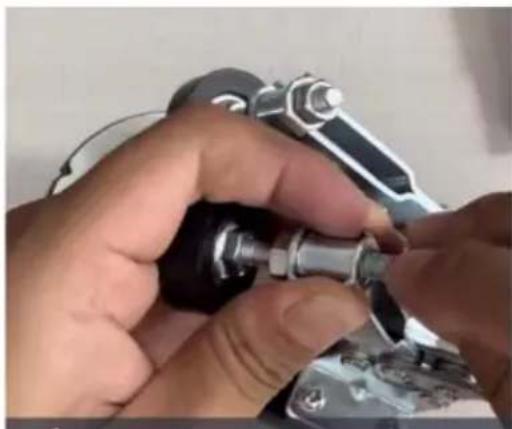

1. Vervang de bovenste moeren door vleugelmoeren.

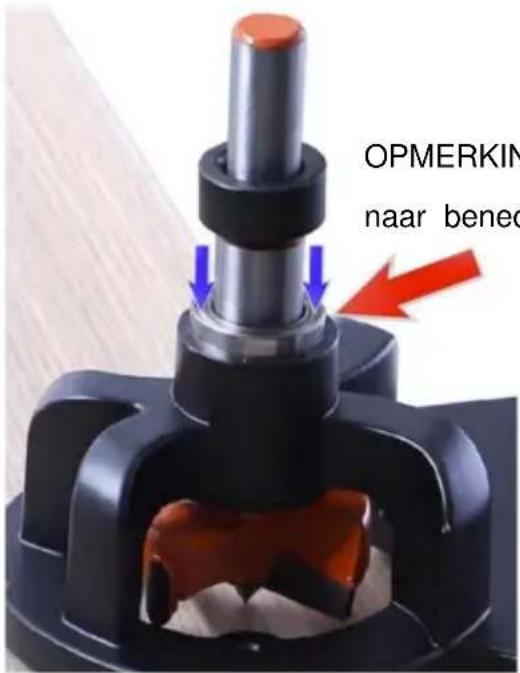

1. Plaats de frees, het bovenste lager en de stopkraag in de juiste volgorde.

OPMERKING: Druk na installatie langzaam naar beneden en test het met de hand.

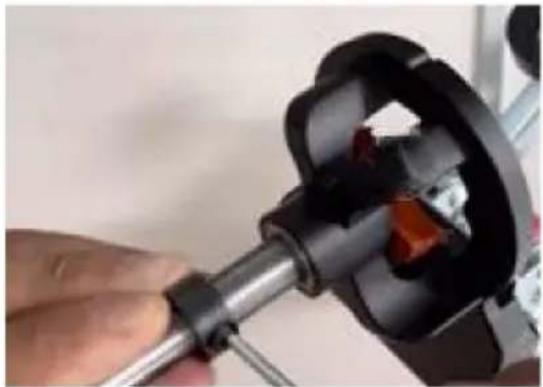

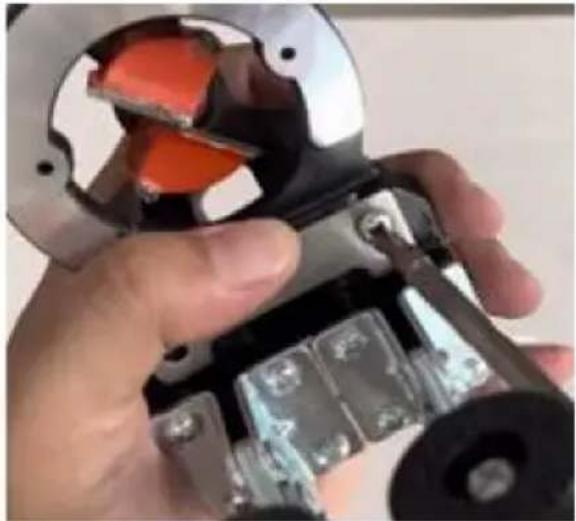

Draai de bevestigingsschroeven vast.

1. Pas de gatmarge aan.

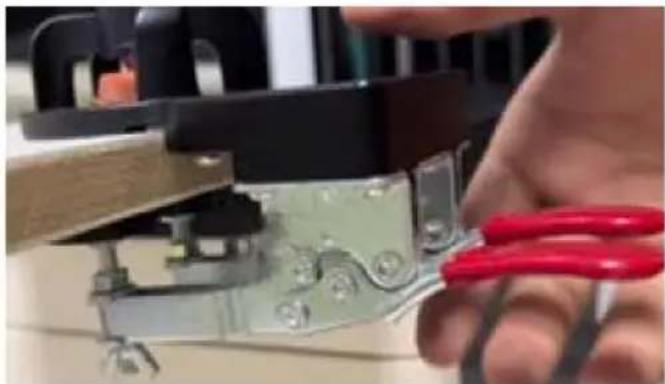

1. Pas de plaat aan en klem deze vast op basis van de plaatdikte.

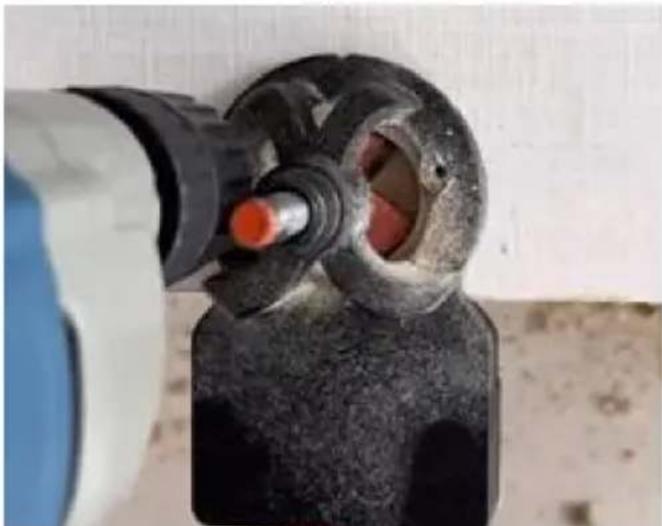

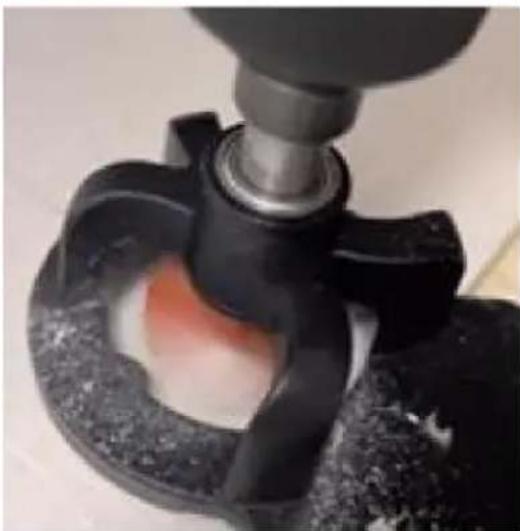

1. Bevestig en boor met een elektrische boor.

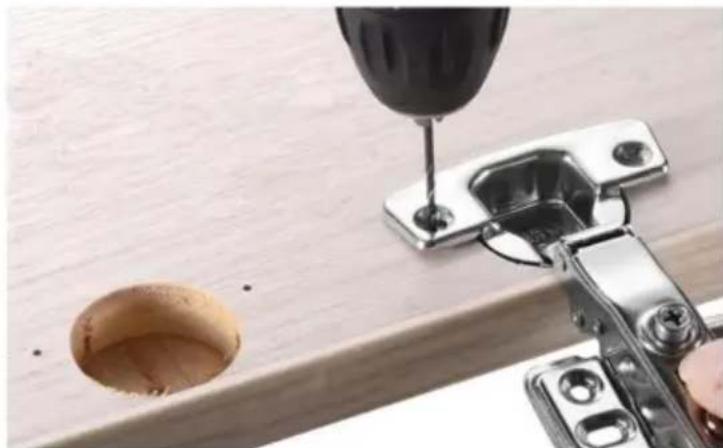

1. Boor de gaten aan de zijkanten.

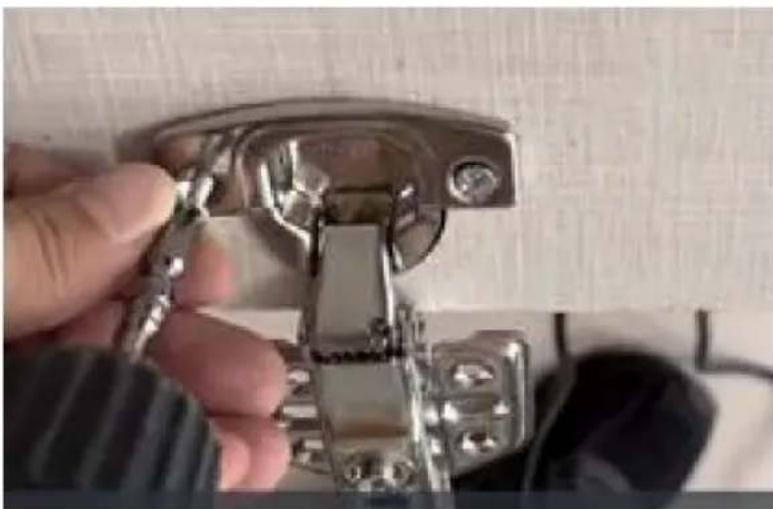

1. Verwijder het zaagsel en monteer het scharnier.

1. Installeer het apparaat na elk gebruik op tijd en bewaar het goed om verlies van onderdelen te voorkomen.
2. Maak het oppervlak na elk gebruik schoon.
