SXRJL-2302 - Maschera di foratura Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	SXRJL-2302
Tipo di prodotto	Maschera per foratura di cerniere
Tipo di cerniera applicabile	35 mm
Spessore di serraggio	12-25 mm
Profondità di apertura	10-15 mm
Intervallo di regolazione del margine	3-7 mm
Materiale	Lega di alluminio
Colore	Nero
Contenuto della confezione	Corpo principale, taglierino, dadi ad alette (2), chiave a forchetta 8-10 (2), cuscinetto di collegamento superiore, collare di arresto, punta da 2 mm, chiave (2), manuale d'uso
Funzioni principali	Foratura precisa di fori per cerniere da 35 mm, regolazione del margine e della profondità, foratura di fori laterali
Manutenzione e pulizia	Pulire la superficie dopo ogni utilizzo; riporre correttamente per evitare la perdita di pezzi
Sicurezza	Indossare occhiali di protezione; tenere mani e corpo lontani dalle parti mobili; scollegare l'utensile elettrico prima della regolazione; piccole parti pericolose per i bambini
Informazioni generali	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - SXRJL-2302 Vevor

Che tipo di cerniera supporta questa maschera?

Questa maschera è progettata solo per cerniere da 35 mm. Non supporta cerniere da 40 mm.

Come regolare la profondità di apertura?

La profondità di apertura è regolabile da 10 a 15 mm. Utilizzare il collare di arresto e il cuscinetto superiore per regolare la profondità come indicato nel manuale.

Qual è lo spessore massimo della tavola che la maschera può serrare?

La maschera può serrare tavole con spessore compreso tra 12 e 25 mm.

Come regolare il margine del foro?

Il margine si regola tra 3 e 7 mm allentando la vite di regolazione e spostando la piastra di posizionamento.

Quali utensili sono forniti con la maschera?

La confezione comprende il corpo principale, un taglierino, due dadi ad alette, una chiave a forchetta 8-10, un cuscinetto di collegamento superiore, un collare di arresto, una punta da 2 mm, due chiavi e il manuale d'uso.

Come mantenere la maschera dopo l'uso?

Si consiglia di pulire la superficie dopo ogni utilizzo e riporre correttamente tutti i pezzi per evitare perdite.

Posso usare questa maschera con un trapano a batteria?

Sì, puoi usare un trapano elettrico o a batteria, ma assicurati di rispettare le istruzioni di sicurezza: indossare occhiali di protezione e mantenere una presa salda.

Come forare i fori laterali per le cerniere?

Utilizzare il foro fisso a distanza di 48 mm o il foro della cerniera per il posizionamento. Quindi forare con il trapano seguendo le indicazioni del manuale.

La maschera è adatta ai principianti?

Sì, questa maschera è progettata per essere facile da usare. Leggere attentamente il manuale e fare una prova a mano prima di forare per familiarizzare con la regolazione.

Dove posso ottenere assistenza tecnica o pezzi di ricambio?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

MANUALE UTENTE SXRJL-2302 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

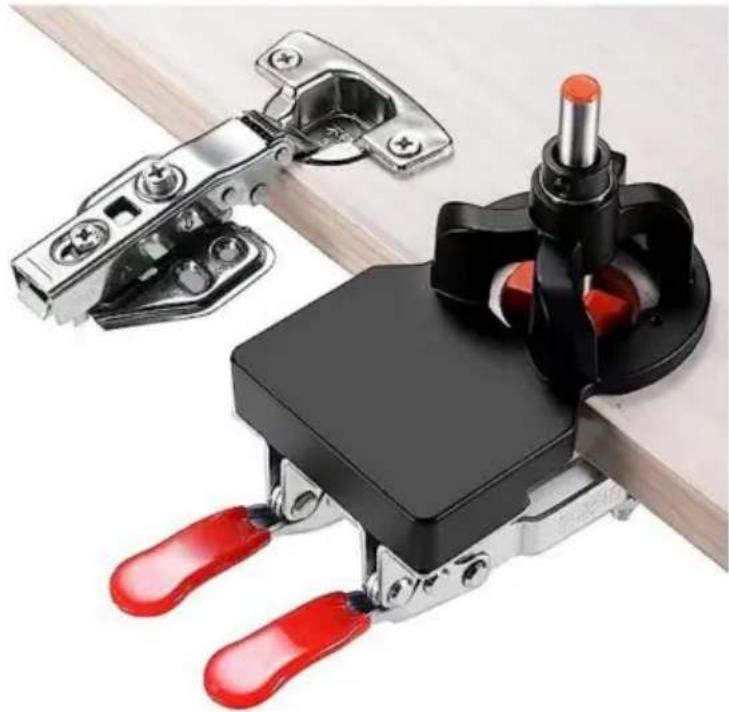

DIMA PER CERNIERA

MODELLO: SXRJL-2302

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIMA PER CERNIERA

MODELLO: SXRJL-2302

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

ATTENZIONE: seguire sempre le precauzioni di sicurezza fondamentali quando si utilizzano questi dispositivi.

Questi includono:

1. Questo prodotto contiene piccole parti. Se ingerito, può causare soffocamento.

Pericolo. Tenere queste piccole parti lontano dalla portata dei bambini!

1. Leggere, comprendere e seguire le istruzioni del produttore dell'utensile elettrico.

Per sicurezza. Indossare sempre occhiali di sicurezza o protezioni per gli occhi prima di iniziare il funzionamento dell'utensile elettrico. Tenere sempre mani, viso, capelli, abiti larghi e corpo

a distanza di sicurezza da mandrini e utensili da taglio. Mantenere sempre una presa salda sulle impugnature degli utensili quando sono in funzione. Scollegare sempre dalla fonte di alimentazione prima di regolare gli utensili elettrici.

1. Non azionare il maschiatore a cerniera dopo essersi stancati o aver assunto alcol.
2. Per installare e utilizzare il dispositivo, fare riferimento al manuale.
3. Indossare sempre protezioni per gli occhi durante l'uso.
4. Tenere mani e corpo lontani da spigoli vivi e parti in movimento.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	Modello SXRJL-2302
Tipo di cerniera applicabile	ÿ35mm
Spessore di serraggio	12-25mm
Profondità di apertura	10-15mm
Intervallo di margine regolabile	3-7mm
Materiale	Lega di alluminio
	NeroColore

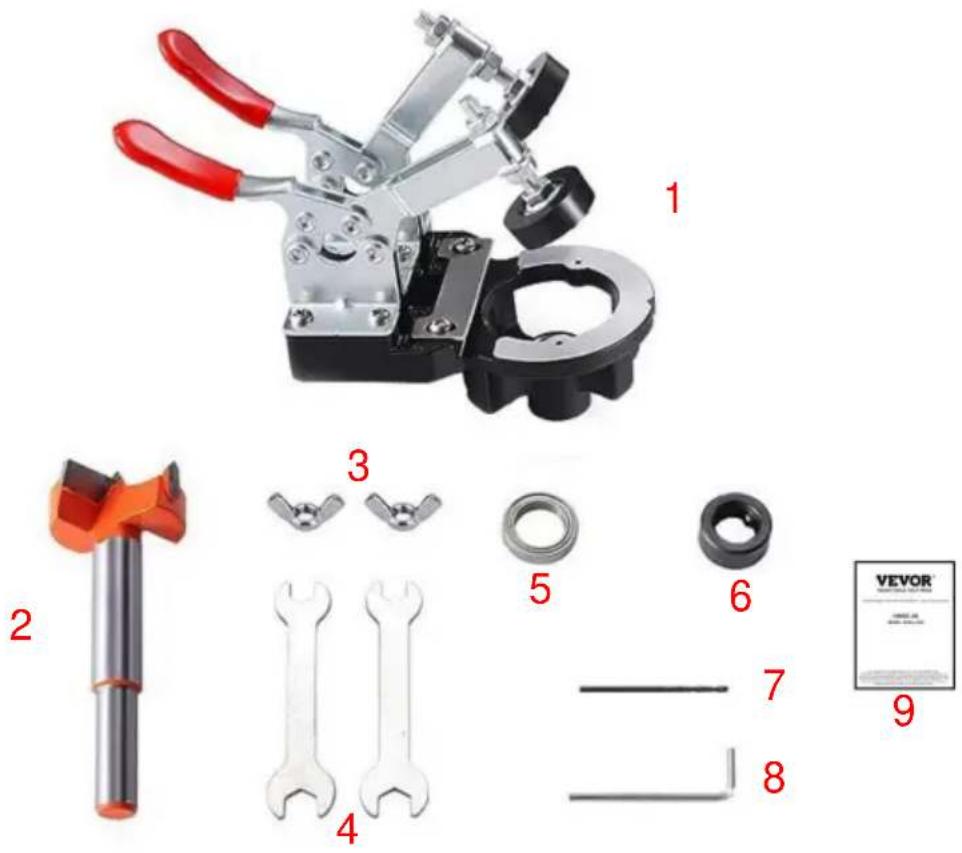

COMPONENTI

NO.	Nome	Quantità
1	Corpo principale	1
2	Taglierina	1
3	noci a farfalla	2
4	Chiave inglese 8-10	2
5	Cuscinetto di collegamento superiore	1
6	Collare di arresto	1
7	Punta da trapano da 2 mm	1
8	Chiave	2
9	Manuale d'uso	1

OPERAZIONE

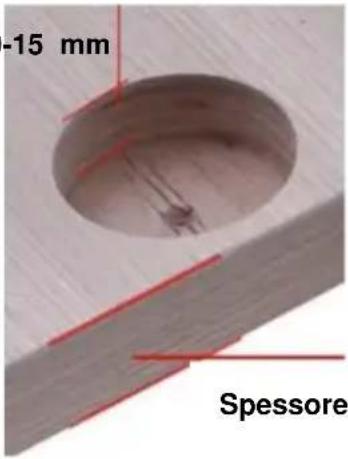

Profondità di apertura: 10-15 mm

Spessore di serraggio: 12-25 mm

NOTA: questo prodotto è compatibile solo con trapani con foro aperto da 35 mm e non supporta la sostituzione da 40 mm.

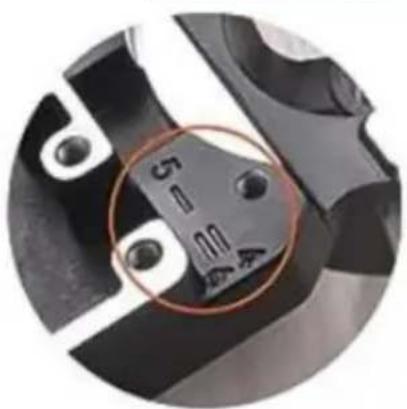

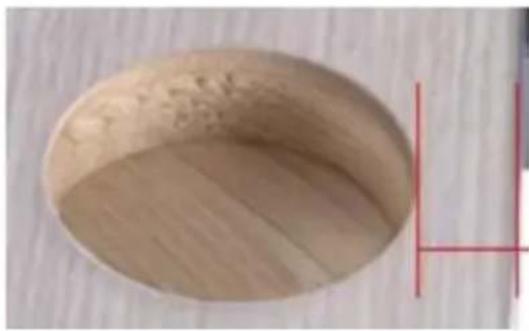

Intervallo di regolazione del margine: 3-7 mm

Allentare la vite per regolare

Spessore della tavola → Margini dei fori consigliati

Metodo di foratura del foro laterale:

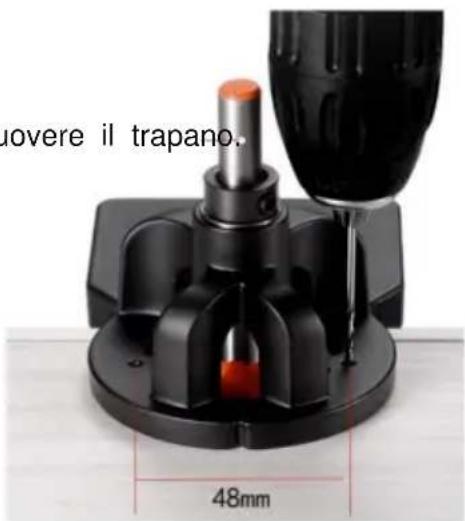

A: La distanza fissa dei fori è di 48 mm.

Prima di praticare i fori laterali, rimuovere il trapano.

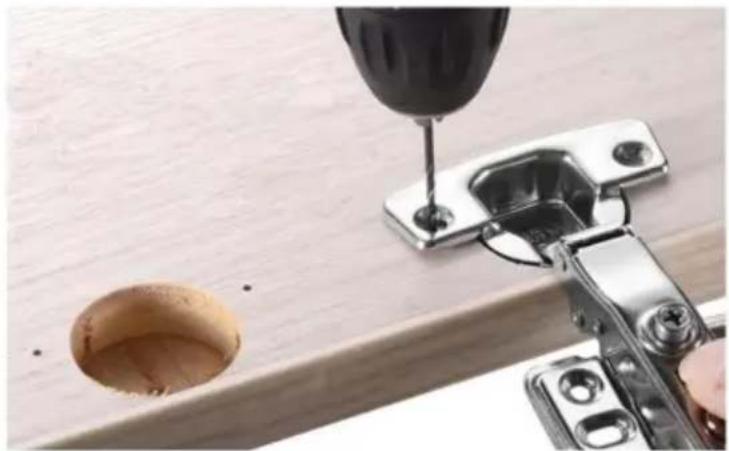

B: Utilizzare il foro nella cerniera per il posizionamento.

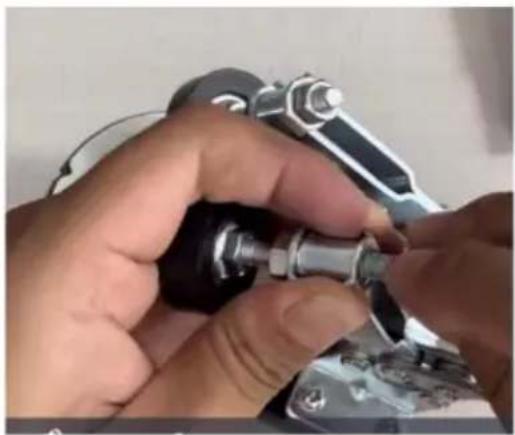

1. Sostituire i dadi superiori con i dadi a farfalla.

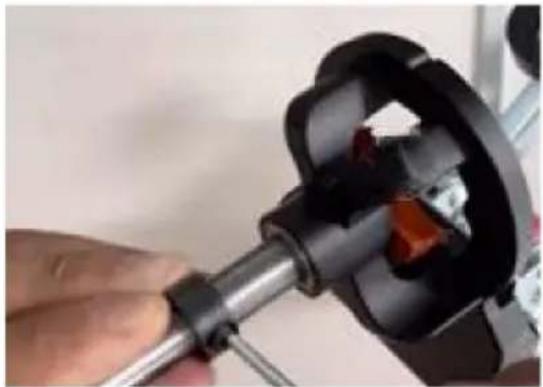

1. Installare in sequenza la fresa, il cuscinetto superiore e il collare di arresto.

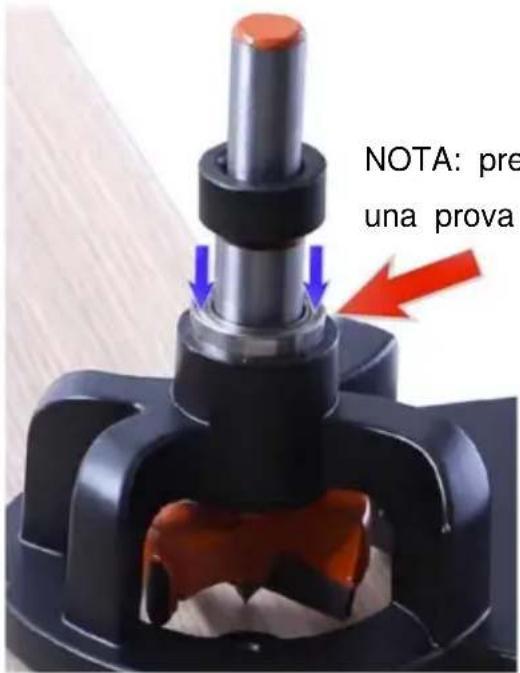

NOTA: premere lentamente ed effettuare una prova manuale dopo l'installazione.

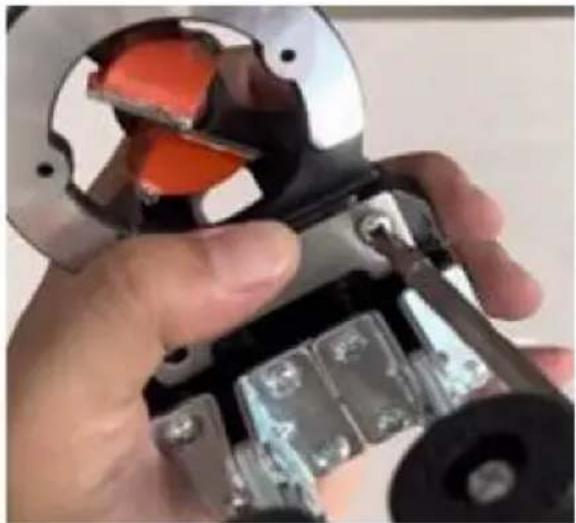

Stringere le viti di fissaggio.

1. Regolare il margine del foro.

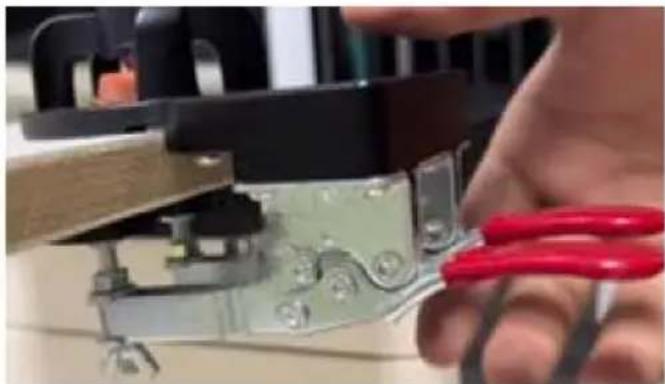

1. Regolare e bloccare la piastra in base al suo spessore.

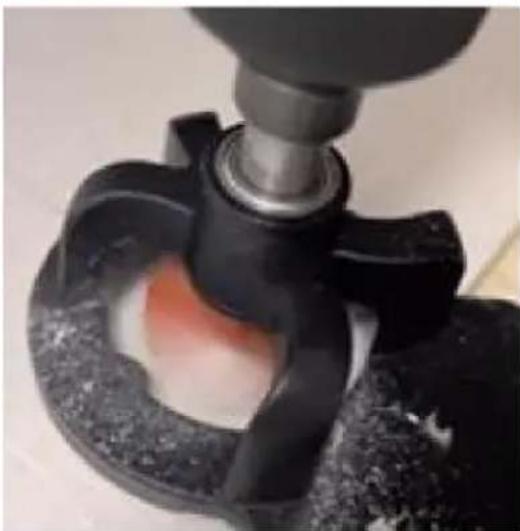

1. Fissare e forare con un trapano elettrico.

1. Dopo ogni utilizzo, installarlo in tempo e conservarlo correttamente per evitare di perdere parti.
2. Pulire la superficie dopo ogni utilizzo.
