MANUALE UTENTE XRSS2304 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/suppor
DIMA PER FERRAMENTA PER ARMADIETTI
MODELLO: XRSS2304
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE

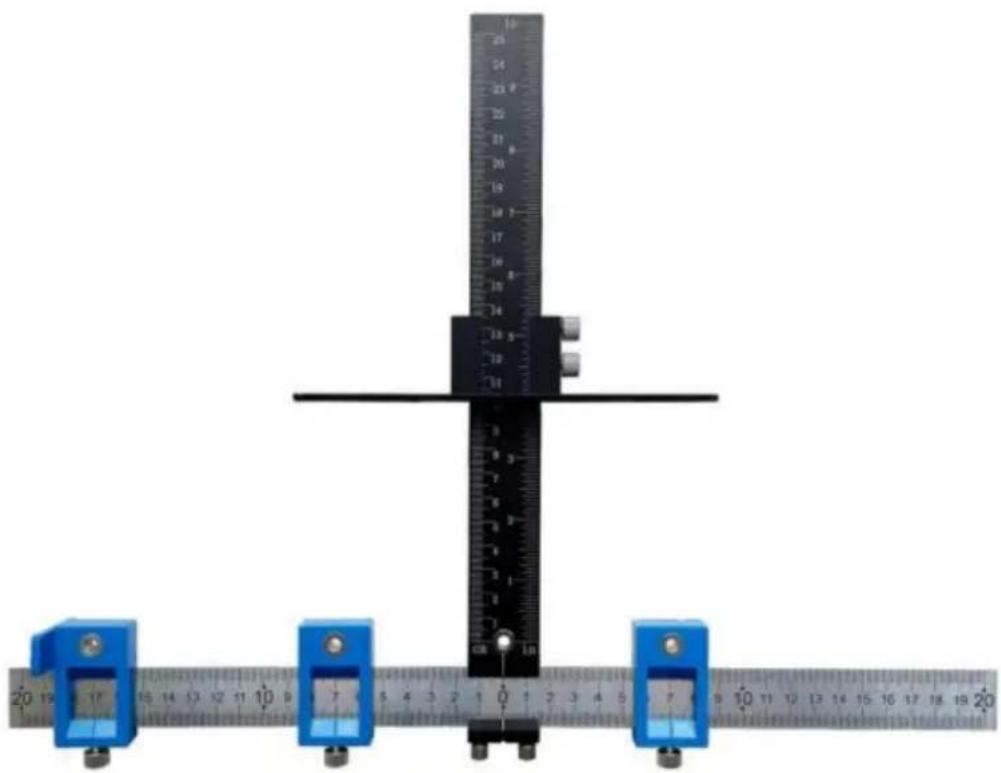

DIMA PER FERRAMENTA PER ARMADIETTI
MODELLO: XRSS2304
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
ISTRUZIONI DI SICUREZZA
- Questo prodotto contiene piccole parti. Se ingerito, potrebbe rappresentare un rischio di soffocamento. Tenere queste piccole parti lontano dalla portata dei bambini!
- Leggere, comprendere e seguire le istruzioni del produttore dell'utensile elettrico per la sicurezza. Indossare sempre occhiali di sicurezza o protezioni per gli occhi prima di iniziare a utilizzare l'utensile elettrico. Tenere sempre mani, viso, capelli, abiti larghi e corpo a una distanza di sicurezza da mandrini e utensili da taglio. Mantenere sempre una presa salda sulle impugnature dell'utensile durante il funzionamento. Scollegare sempre dalla fonte di alimentazione prima di regolare gli utensili elettrici.
MODELLO E PARAMETRI
| Modello | XRSS2304 |
| Materiale | Lega di alluminio + ABS + acciaio inossidabile |
| Intervallo di scala longitudinale | 0-25 cm/0-10 pollici |
| Gamma di scala orizzontale | 0-20 cm/0-8 pollici |

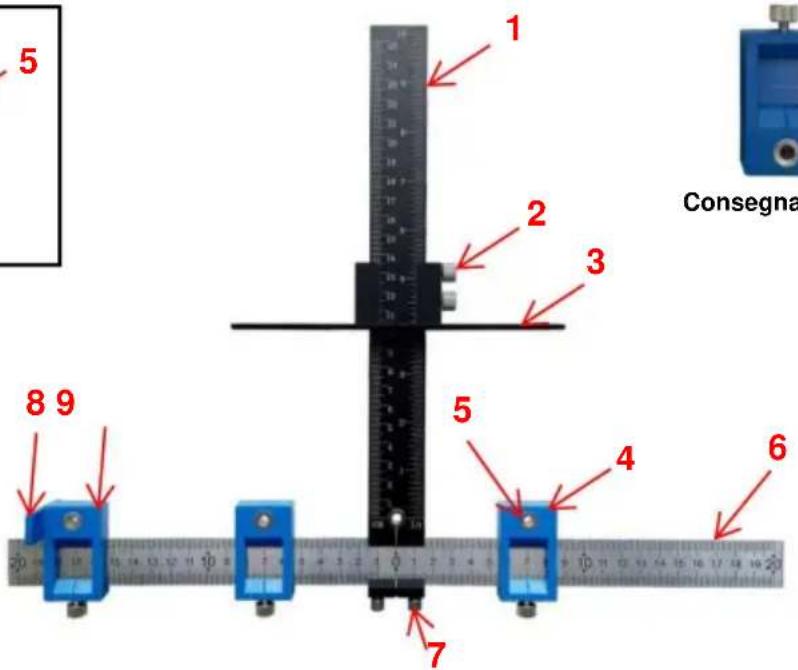

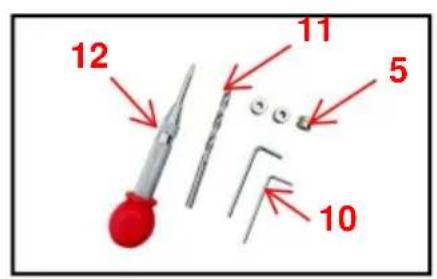

SCHEMA STRUTTURALE E COMPONENTI
| NO. | Nome | Quantità |
| 1 | Righello principale con guida per trapano | 1 |
| 2 | Vite a mano 1 | 6 |
| 3 | Fermata principale | 1 |
| 4 | Guida di perforazione regolabile | 3 |
| 5 | Manicotto di guida (ÿ5) | 6 |
| 6 | Righello trasversale | 1 |
| 7 | Vite a mano 2 | 2 |
| 8 | Fine fermata | 1 |
| 9 | Supporto boccola/slitta | 1 |
| 10 | Chiave | 2 |
| 11 | Punta a torsione (ÿ5) | 1 |
| 12 | Posizionatore di fori di trivellazione | 1 |
| 13 | Borsa portaoggetti | 1 |
| 14 | Manuale d'uso | 1 |
OPERAZIONE
A: MANOPOLA SUL FRONTALE DEL CASSETTO (centro della larghezza e dell'altezza)

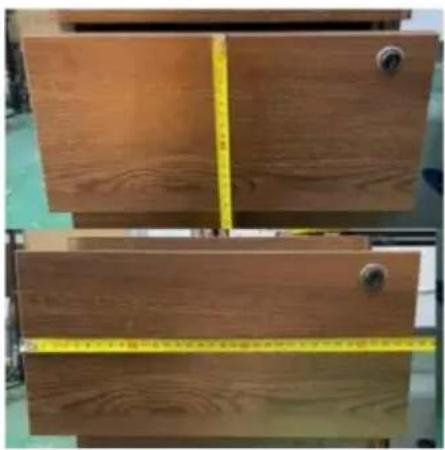

ÿMisurare la larghezza e l'altezza del cassetto.
ÿImpostare il fermo grande a metà dell'altezza del cassetto e impostare il fermo scorrevole a metà della larghezza del cassetto. Infine, praticare dei fori.
(NOTA: è più comodo utilizzare un punzone per il posizionamento.)
ÿInstalla la maniglia e il gioco è fatto.
B: MANIGLIA SUL FRONTALE DEL CASSETTO (centro della larghezza e dell'altezza)
ÿ: Misurare i centri dei fori delle maniglie, regolare e stringere le guide di perforazione scorrevoli.
(Coprire la boccola non utilizzata con nastro adesivo)
ÿ: Misurare la larghezza e l'altezza del cassetto.ÿ:
Impostare il fermo grande a metà dell'altezza del cassetto e impostare il fermo scorrevol metà della larghezza del cassetto. Infine, praticare dei fori.
(NOTA: è più comodo utilizzare il punzone centrale per il posizionamento.)
ÿ: Installa la maniglia e il gioco è fatto.
C: INSTALLAZIONE DELLA MANIGLIA SULLA PORTA (fuori centro rispetto a larghezza e altezza)

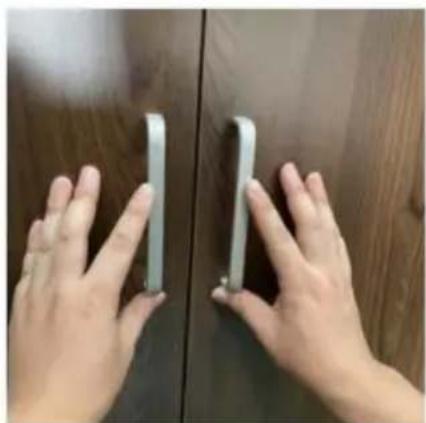

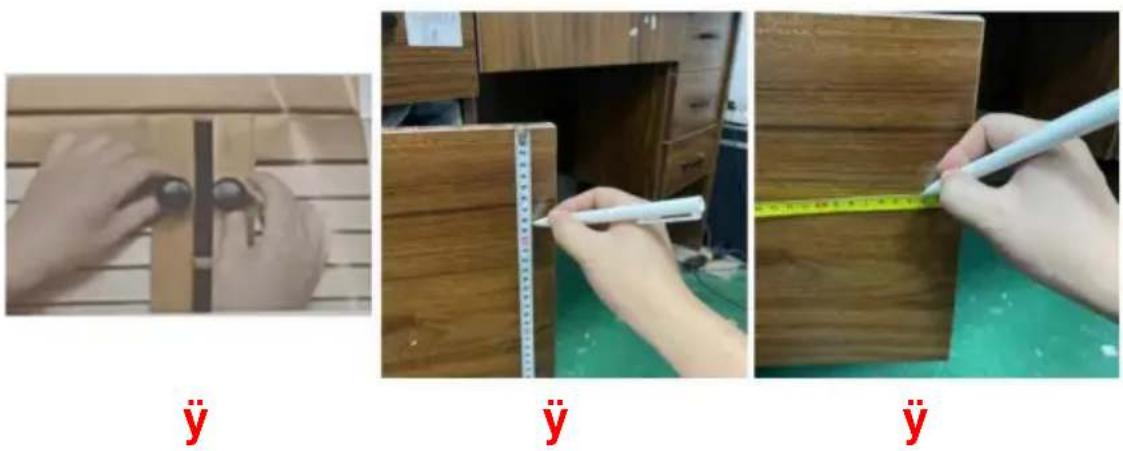

v: Posizionare la manopola per trovare la posizione desiderata e
contrassegnarla. ÿ: Misurare dalla parte superiore della porta per contrassegnare e impostare il finecorsa scorrevole s misurazione.
ÿ: Misurare dal lato della porta per contrassegnare e impostare il fermo grande s misurazione.

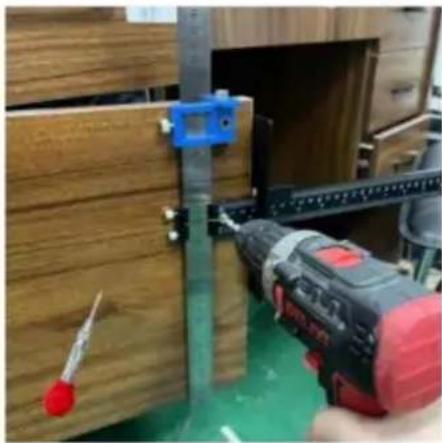

ÿ: Posizionare l'utensile come in figura e praticare un foro attraverso la boccola del trapano.
(NOTA: è più comodo utilizzare un punzone per il posizionamento.)
ÿ: L'utensile di ribaltamento pratica un foro nell'altra anta dell'armadio. ÿ: Installa la maniglia e il gioco è fatto.
D: INSTALLAZIONE DELLA MANIGLIA SULLA PORTA (fuori centro rispetto a larghezza e altezza)
ÿ: Posizionare la maniglia per trovare la posizione desiderata e contrassegnare il foro inferior posizione.
ÿ: Misurare dalla parte superiore della porta per contrassegnare e impostare il finecorsa scorrevole su misurazione.
ÿ: Misurare dal lato della porta al segno e impostare il fermo grande sulla misurazione

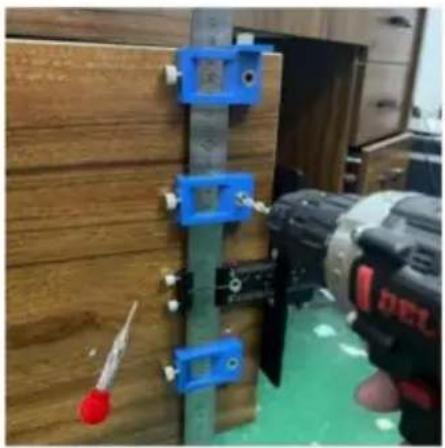

ÿ: Posizionare l'utensile come in figura e praticare un foro attraverso la boccola del trapano.
(NOTA: è più comodo utilizzare un punzone per il posizionamento.)
ÿ: L'utensile di ribaltamento pratica un foro nell'altra anta dell'armadio. ÿ: Installa la maniglia e il gioco è fatto.
MANUTENZIONE
- Dopo ogni utilizzo, installarlo in tempo e conservarlo correttamente per evitare di perderlo parti.
- Pulire la superficie dopo ogni utilizzo.
