BEDIENUNGSANLEITUNG XRSS2304 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

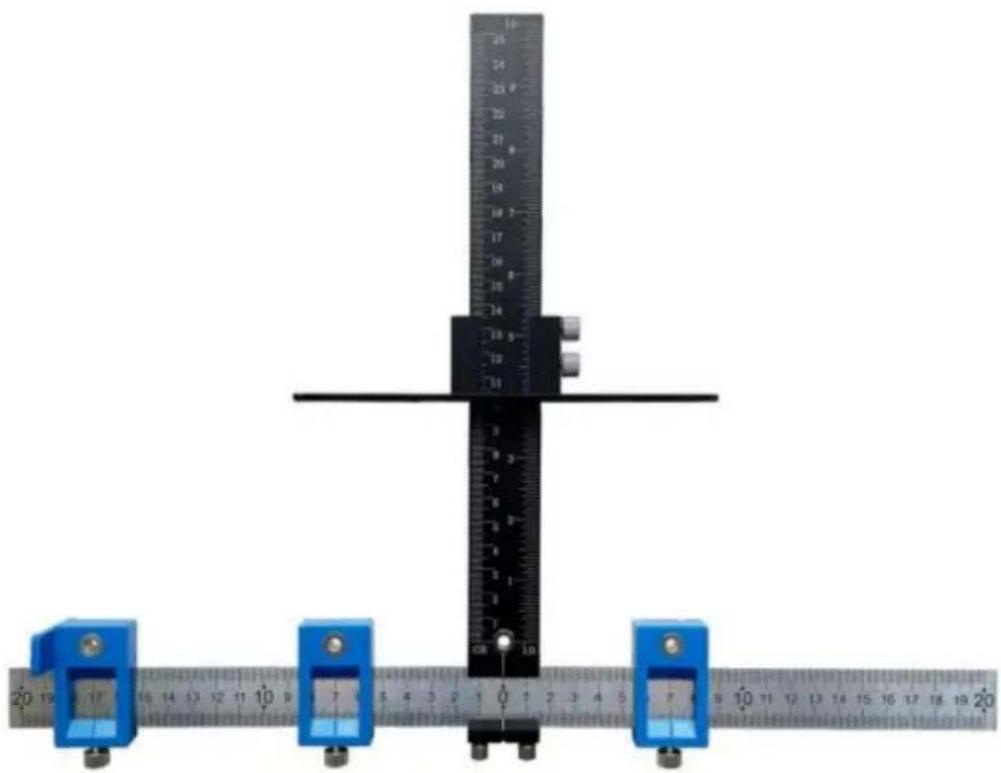

SCHRANK-BESCHLÄGEVORRICHTUNG

MODELL: XRSS2304

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHRANK-BESCHLÄGEVORRICHTUNG

MODELL: XRSS2304

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr. Halten Sie diese Kleinteile von Kindern fern!
2. Lesen, verstehen und befolgen Sie die Sicherheitshinweise Ihres Elektrowerkzeugherstellers. Tragen Sie immer eine Schutzbrille oder einen Augenschutz, bevor Sie mit dem Betrieb des Elektrowerkzeugs beginnen. Halten Sie Hände, Gesicht, Haare, lose Kleidung und Körper immer in sicherem Abstand von Spindeln und Schneidwerkzeugen. Halten Sie die Werkzeuggriffe während des Betriebs immer fest im Griff. Trennen Sie das Elektrowerkzeug immer von der Stromquelle, bevor Sie Einstellungen vornehmen.

MODELL UND PARAMETER

Modell	XRSS2304
Material	Aluminiumlegierung + ABS + Edelstahl
Längsskalenbereich	0–25 cm
Horizontaler Skalierungsbereich	0–20 cm

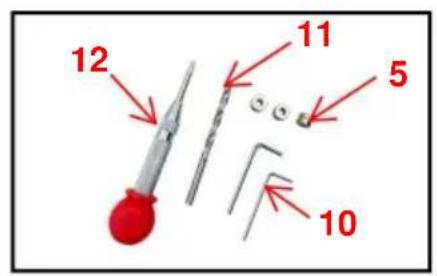

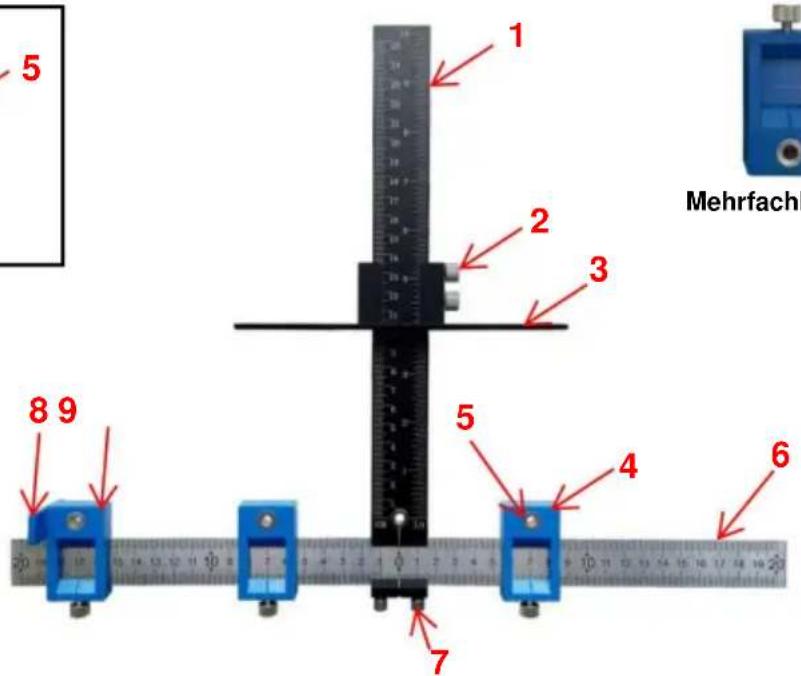

STRUKTURDIAGRAMM UND KOMPONENTEN

12 11 5 10

Mehrfachlieferung x1

5 1 2 3 Mehrfach 8 9 5 4 6 7

NEIN.	Name	Menge
1	Hauptlineal mit Bohrführung	1
2	Handschraube 1	6
3	Haupthaltestelle	1
4	Einstellbare Bohrführung	3
5	Führungshülse (ÿ5)	6
6	Querlineal	1
7	Handschraube 2	2
8	Endanschlag	1
9	Buchsenhalter/-schieber	1
10	Schlüssel	2
11	Spiralbohrer (ÿ5)	1
12	Bohrlochpositionierer	1
13	Aufbewahrungstasche	1
14	Bedienungsanleitung	1

BETRIEB

A: KNOPF AN DER SCHUBLADENVORDERSEITE (Mitte von Breite und Höhe)

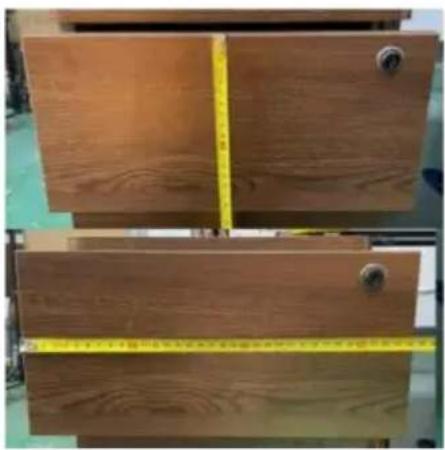

ÿMessen Sie die Breite und Höhe der Schublade.

ÿStellen Sie den großen Anschlag auf die Hälfte der Schubladenhöhe und den Gleitanschlag auf Die Hälfte der Schubladenbreite. Zum Schluss Löcher bohren.

(HINWEIS: Die Verwendung eines Körners zum Positionieren ist bequemer.)

ÿInstallieren Sie den Griff, und fertig.

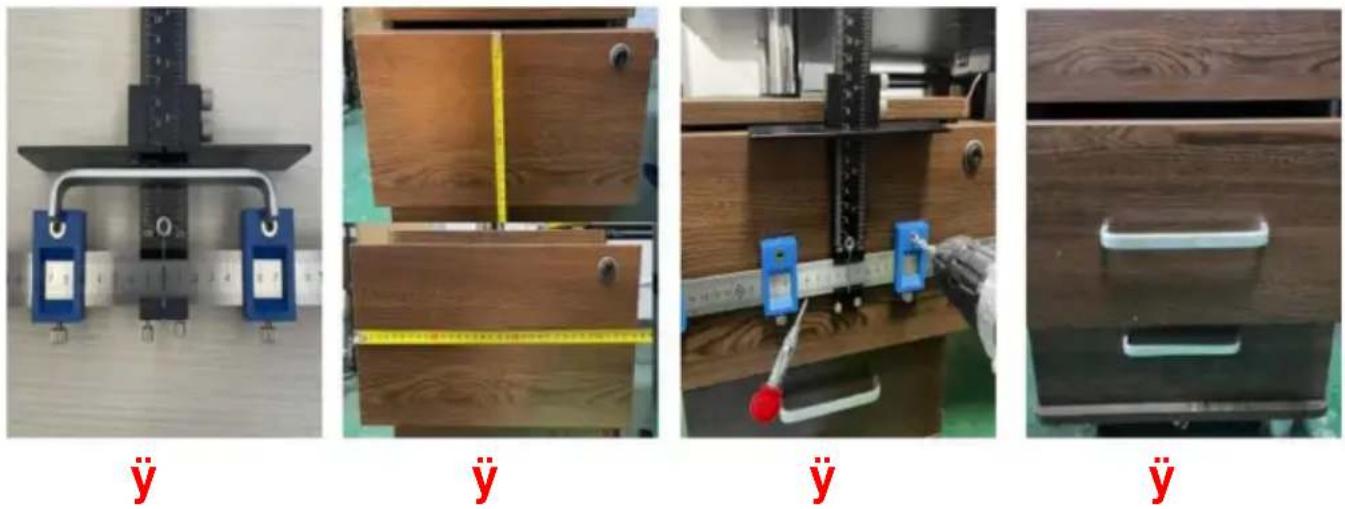

B: GRIFF AN DER SCHUBLADENVORDERSEITE (Mitte von Breite und Höhe)

ÿ: Lochmitten der Griffe messen, Gleitbohrführungen anpassen und festziehen.

(Nicht verwendete Buchsen mit Klebeband abdecken)

ÿ:Messen Sie die Breite und Höhe der Schublade.

ÿ:Stellen Sie den großen Anschlag auf die Hälfte der Schubladenhöhe ein und den Gleitansch Die Hälfte der Schubladenbreite. Zum Schluss Löcher bohren.

(HINWEIS: Die Verwendung eines Körners zum Positionieren ist bequemer.)

ÿ: Installieren Sie den Griff, und fertig.

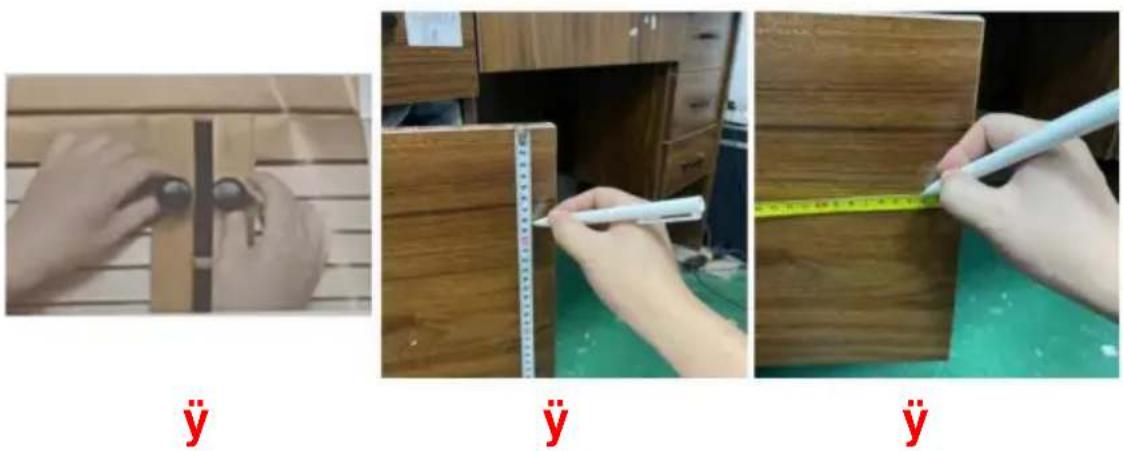

C: KNOPF-AN-TÜR-INSTALLATION (außerhalb der Breite und Höhe)

ÿ: Platzieren Sie den Knopf in der gewünschten Position und markieren Sie diese.ÿ:

Messen Sie von der Oberseite der Tür, um den Schiebeanschlag zu markieren und auf die gewünschte Position einzustellen. Messung.

ÿ:Messen Sie von der Seite der Tür, um den großen Anschlag zu markieren und auf de Messung.

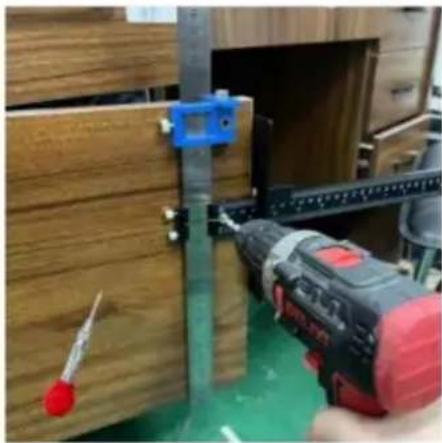

ÿ: Platzieren Sie das Werkzeug wie abgebildet und bohren Sie ein Loch durch die Bohrbuchse.

(HINWEIS: Die Verwendung eines Körners zum Positionieren ist bequemer.)

ÿ: Das Wendewerkzeug stanzt ein Loch in die andere Schranktür. ÿ: Griff montieren, fertig.

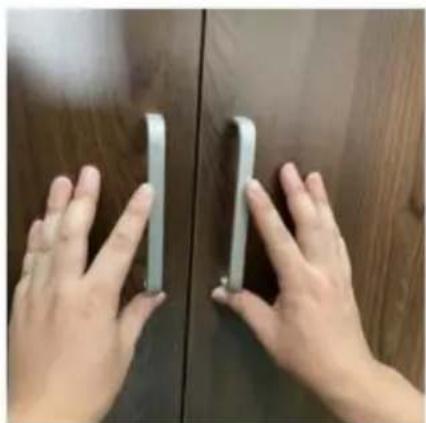

D: GRIFF AN DER TÜRINSTALLATION (außerhalb der Mitte von Breite und Höhe

ÿ: Platzieren Sie den Griff an einer gewünschten Stelle und markieren Sie das untere Lo Standort.

ÿ:Messen Sie von der Oberseite der Tür, um den Schiebe-Endanschlag zu markieren und auf die Messung.

ÿ: Messen Sie von der Seite der Tür bis zur Markierung und stellen Sie den großen Anschlag auf das Maß ein.

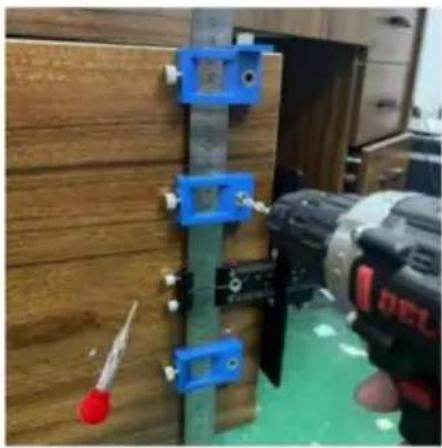

ÿ: Platzieren Sie das Werkzeug wie abgebildet und bohren Sie ein Loch durch die Bohrbuchse.

(HINWEIS: Die Verwendung eines Körners zum Positionieren ist bequemer.)

ÿ: Das Wendewerkzeug stanzt ein Loch in die andere Schranktür. ÿ: Griff montieren, fertig.

WARTUNG

1. Installieren Sie es nach jedem Gebrauch rechtzeitig und bewahren Sie es ordnungsgemäß auf, um einen Verlust zu vermeiden

Teile.

1. Reinigen Sie die Oberfläche nach jedem Gebrauch.
