Produkttyp	Scharnierlehre
Marke	Vevor
Modell	SXRJL-2303
Material	Aluminiumlegierung
Farbe	Schwarz
Maximale Spannstärke	60 mm
Enthaltene Komponenten	Hauptkörper, 12 mm Holzmeißel, Bürste, Seitenschneider, Gabelschlüssel, Bedienungsanleitung
Empfohlene Verwendung	Nuten für Scharniere und Schlossführungsplatten an Holztüren
Sicherheitsvorkehrungen	Schutzbrille tragen, Hände von scharfen Kanten fernhalten, Elektrowerkzeug vor Einstellung abziehen
Wartung und Reinigung	Oberfläche nach jedem Gebrauch reinigen, ordnungsgemäß aufbewahren, um Verlust von Teilen zu vermeiden
Garantie	Technischer Support und elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - SXRJL-2303 Vevor

Wie verwende ich die Scharnierlehre Vevor SXRJL-2303?

Markieren Sie zuerst die Position des Scharniers oder der Führungsplatte an der Holztür. Platzieren Sie die geschlitzte Halterung auf der Tür, befestigen Sie sie durch Anziehen der schwarzen Muttern, und verwenden Sie dann eine Oberfräse, um die Nuten zu fräsen. Nach dem Nuten entfernen Sie mit einem Meißel die gebogenen Teile, um die Kanten flach zu machen.

Welche Werkzeuge werden zur Verwendung dieser Lehre benötigt?

Die Lehre muss mit einer Oberfräse (Schneidmaschine) verwendet werden. Die enthaltenen Zubehörteile sind ein 12 mm Holzmeißel, eine Bürste, ein Seitenschneider und ein Gabelschlüssel.

Wie groß ist die maximale Spannstärke der Lehre?

Die maximale Spannstärke beträgt 60 mm, was für die meisten Standardtüren geeignet ist.

Ist die Lehre mit allen Holzarten kompatibel?

Ja, sie ist für Holztüren ausgelegt. Seien Sie jedoch vorsichtig bei empfindlichen Hölzern, da das Nuten die Kanten beschädigen kann. Verwenden Sie einen Meißel, um die Kanten zu verfeinern.

Wie vermeide ich eine Beschädigung der Türkante beim Nuten?

Graben Sie nicht das gesamte Holz an der Kante aus. Lassen Sie einen kleinen Vorrat und verwenden Sie einen Meißel, um die gebogenen und vorbehaltenen Abschnitte zu stemmen. So erhalten Sie flache Kanten, ohne die Tür zu beschädigen.

Was sind die wichtigen Sicherheitshinweise?

Tragen Sie immer eine Schutzbrille. Halten Sie Hände, Gesicht und Kleidung von scharfen Kanten und beweglichen Teilen fern. Ziehen Sie den Netzstecker des Elektrowerkzeugs vor Einstellungen. Verwenden Sie es nicht, wenn Sie müde sind oder unter Alkoholeinfluss stehen.

Wie pflege ich die Lehre nach dem Gebrauch?

Reinigen Sie die Oberfläche der Lehre nach jedem Gebrauch. Bewahren Sie sie ordnungsgemäß mit allem Zubehör auf, um den Verlust von Teilen zu vermeiden. Weitere Einzelheiten finden Sie im Handbuch.

Kann ich diese Lehre zum Installieren von Schlössern verwenden?

Ja, sie ist für die Installation sowohl von Scharnieren als auch von Führungsplatten des Schlosskörpers vorgesehen. Befolgen Sie die Anweisungen zum Markieren und Nuten der Position der Führungsplatte.

Was ist der Unterschied zwischen dieser Lehre und einer Standardlehre?

Der Vevor SXRJL-2303 ist eine Schlitzlehre (Schlitzpositionierung) mit einem robusten Aluminiumlegierungskörper. Er enthält zusätzliches Zubehör wie einen Meißel und eine Zange für eine präzise Endbearbeitung.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung ist im Lieferumfang enthalten. Sie können sie auch kostenlos als PDF auf notice-facile.com herunterladen oder den technischen Support unter www.vevor.com/support kontaktieren.

BEDIENUNGSANLEITUNG SXRJL-2303 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SCHARNIERVORRICHTUNG

MODELL: SXRJL-2303

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHARNIERVORRICHTUNG

MODELL: SXRJL-2303

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG: Befolgen Sie bei der Verwendung dieser Geräte immer die grundlegenden Sicherheitsvorkehrungen. Dazu gehören:

1. Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr.
   Gefahr! Bewahren Sie diese Kleinteile außerhalb der Reichweite von Kindern auf!
2. Lesen, verstehen und befolgen Sie die Anweisungen Ihres Elektrowerkzeugherstellers
   aus Sicherheitsgründen. Tragen Sie immer eine Schutzbrille oder einen Augenschutz, bevor Sie beginnen
   Halten Sie Hände, Gesicht, Haare, lose Kleidung und Körperteile stets
   in sicherem Abstand zu Spindeln und Schneidwerkzeugen. Halten Sie immer fest
   Werkzeuggriffe während des Betriebs. Trennen Sie immer von der Stromquelle
   bevor Sie Elektrowerkzeuge einstellen.
3. Betätigen Sie den Scharnierklopfer nicht nach Übermüdung oder unter Alkoholeinfluss.
4. Informationen zur Installation und Verwendung der Vorrichtung finden Sie im Handbuch.
5. Bitte tragen Sie während der Anwendung immer einen Augenschutz.
6. Halten Sie Hände und Körper von scharfen Kanten und beweglichen Teilen fern.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	SXRJL-2303
Typ	Positionierung der Steckplätze

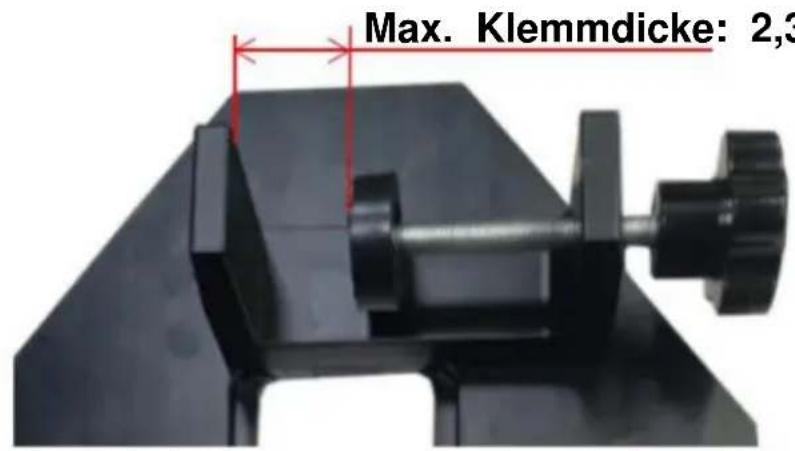

Max. Klemmdicke	60 mm
Material	Aluminiumlegierung
Farbe Schwarz

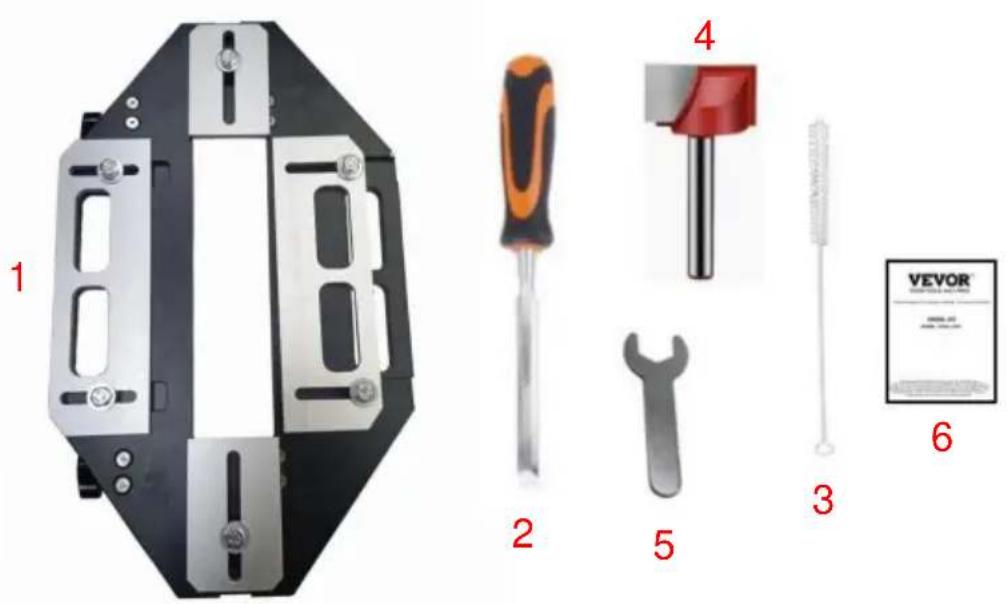

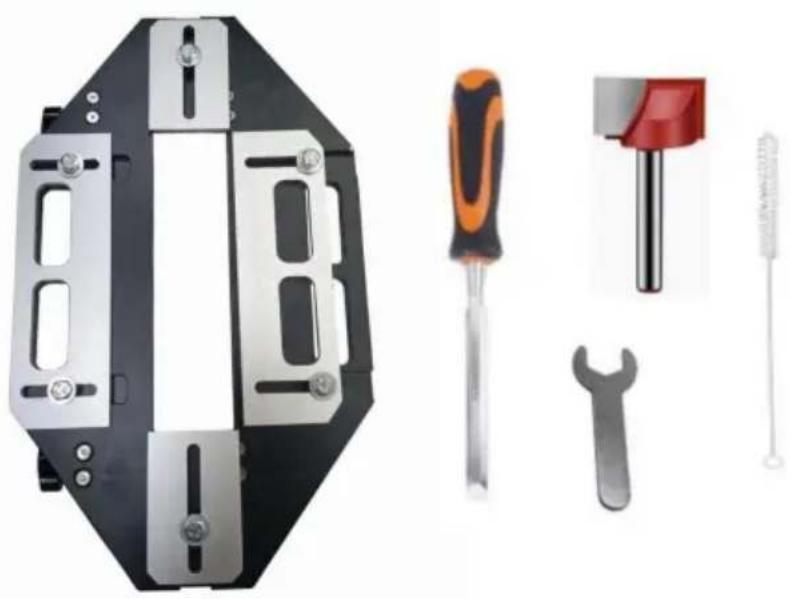

KOMPONENTEN

NEIN.	Name	Menge
1	Hauptteil	1
2	12 mm Meißel für Holzbearbeitung	1
3	Haarbürste	1
4	Seitenschneider	1
5	Maulschlüssel	1
6	Bedienungsanleitung	1

BETRIEB

NOTIZ:

1. Das Werkzeug muss mit der Trimmmaschine verwendet werden.
2. Nachdem das Schlitzen abgeschlossen ist, sind alle Ecken abgerundet. Vor der Installation müssen Sie im rechten Winkel schneiden.

Installieren Sie die Führungsplatte des

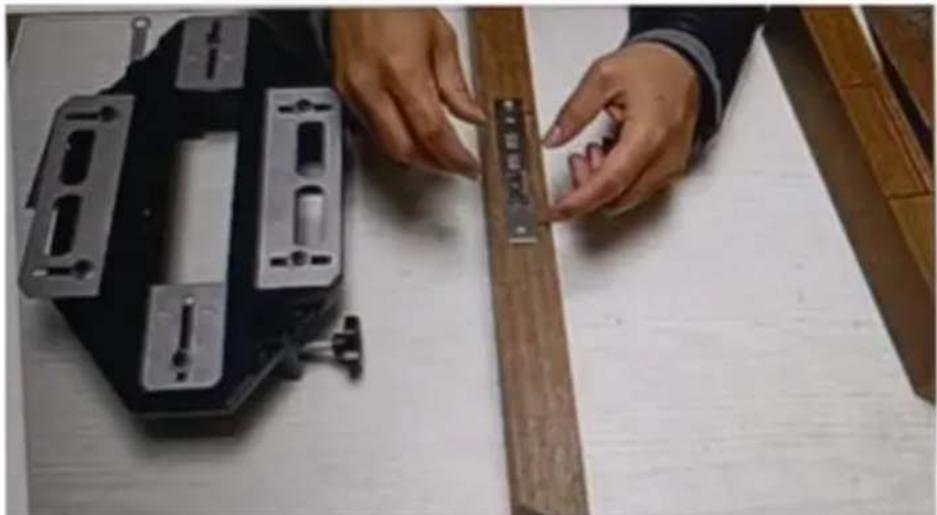

Schlosskörpers: 1. Markieren Sie die Position der Führungsplatte des Schlosskörpers auf der F

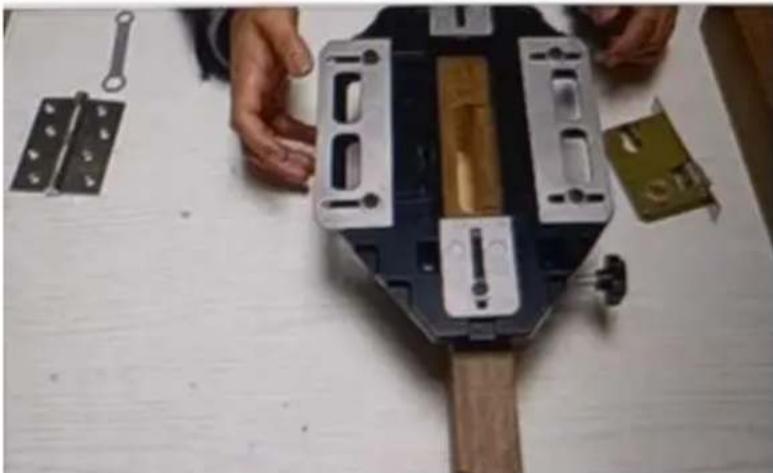

1. Schlitzhalter auf die Holztür aufstecken und fixieren (durch Festziehen der schwarzen Muttern festklemmen).

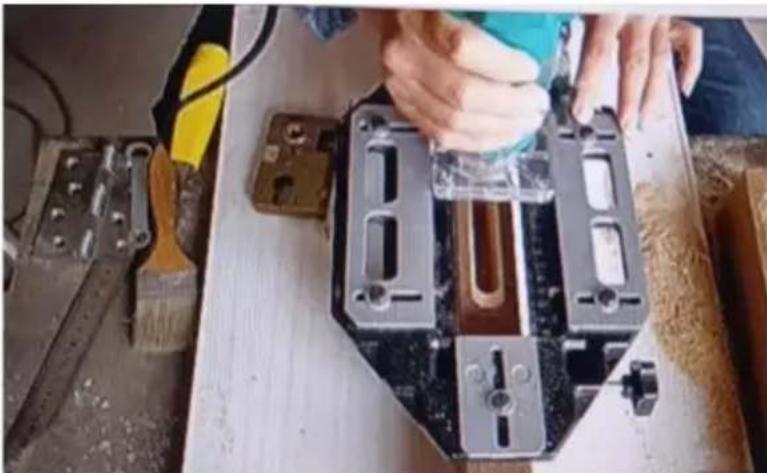

1. Mit der Oberfräse Schlitze fräsen.

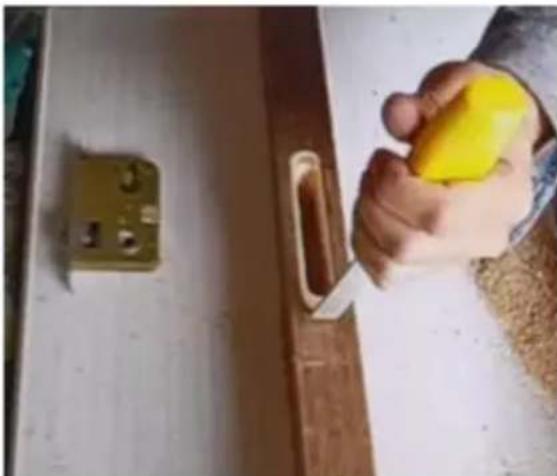

1. Meißeln Sie den gebogenen Teil mit einem Meißel weg, um die Kante flach zu machen.

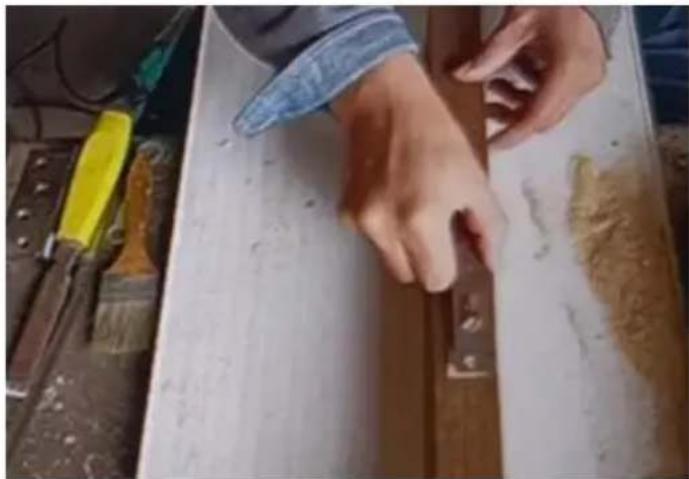

1. Vervollständigen Sie den Schlitz und montieren Sie die Führungsplatte des Schlosskörpers.

Scharnier montieren:

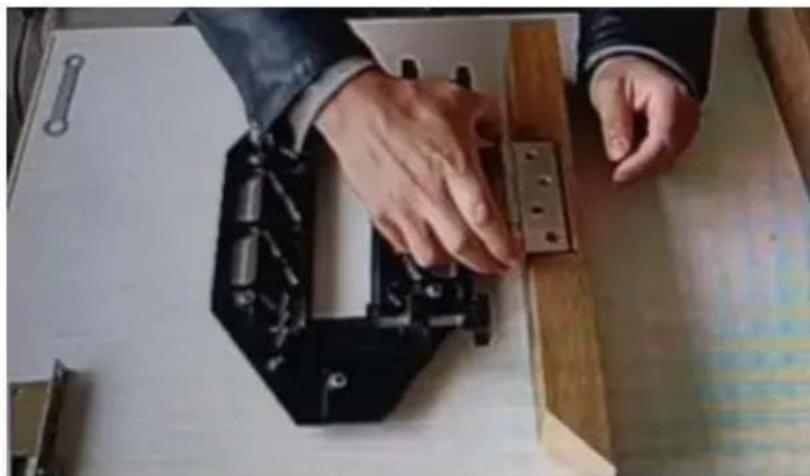

1. Markieren Sie die Position des Scharniers auf der Holztür.

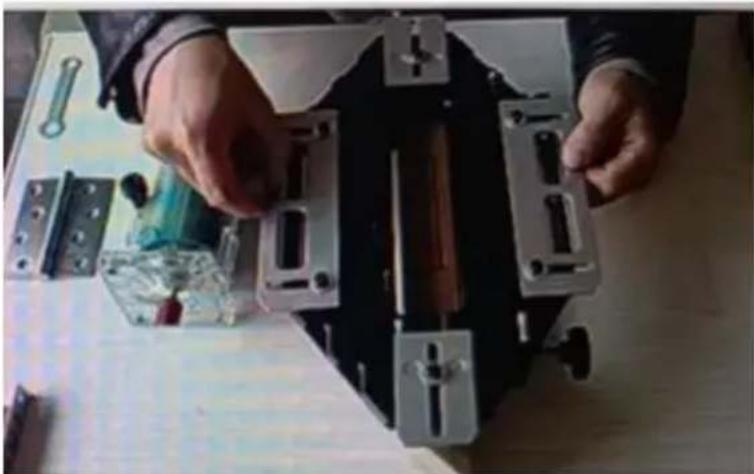

1. Schlitzhalter auf die Holztür aufstecken und fixieren (durch Festziehen der schwarzen Muttern festklemmen).

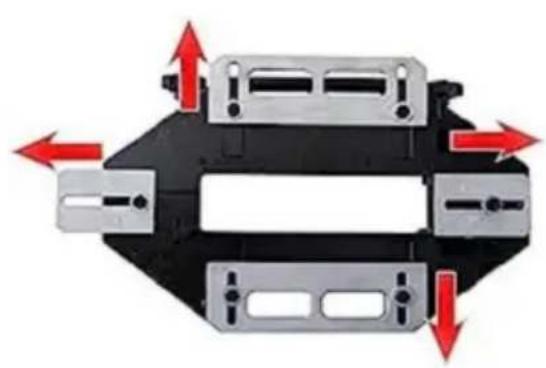

1. Stellen Sie die Schrauben an den vier Seiten ein, um den Arbeitsbereich der Oberfräse zu bestimmen.

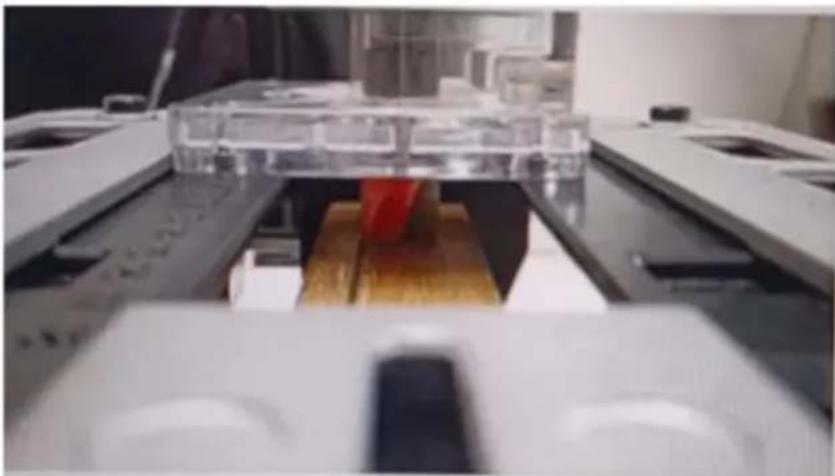

1. Passen Sie die Tiefe des Sägeblatts der Oberfräse an und stellen Sie das Sägeblatt so ein, dass es über die Türkante hinausragt.

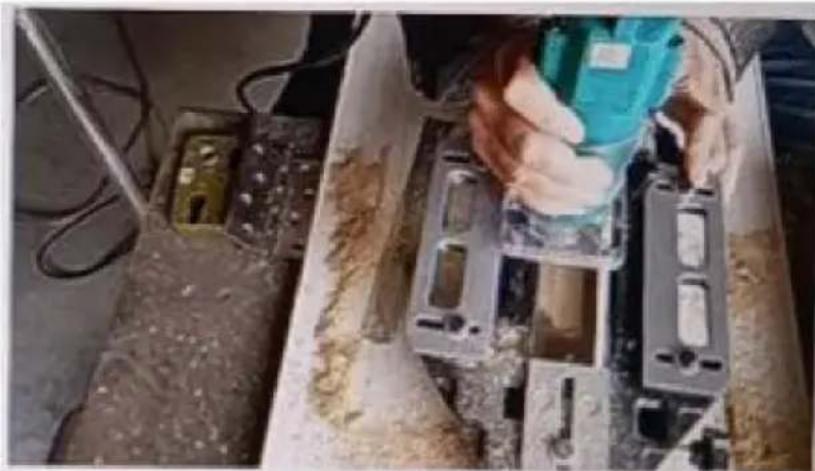

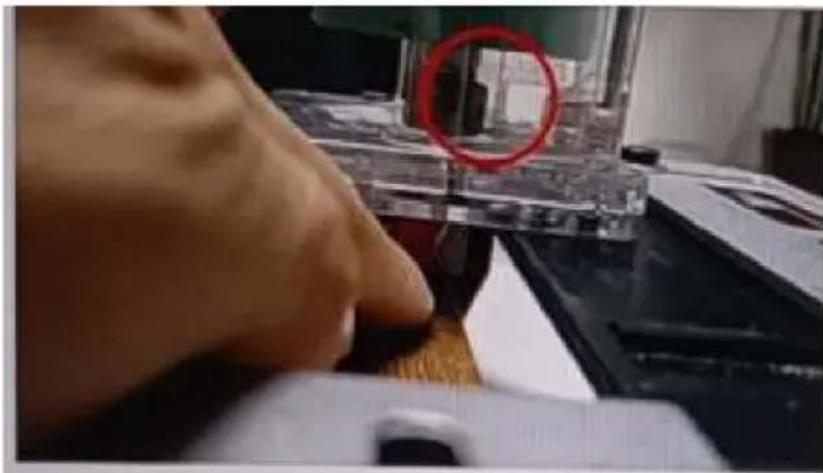

1. Schlitzen mit der Oberfräse.

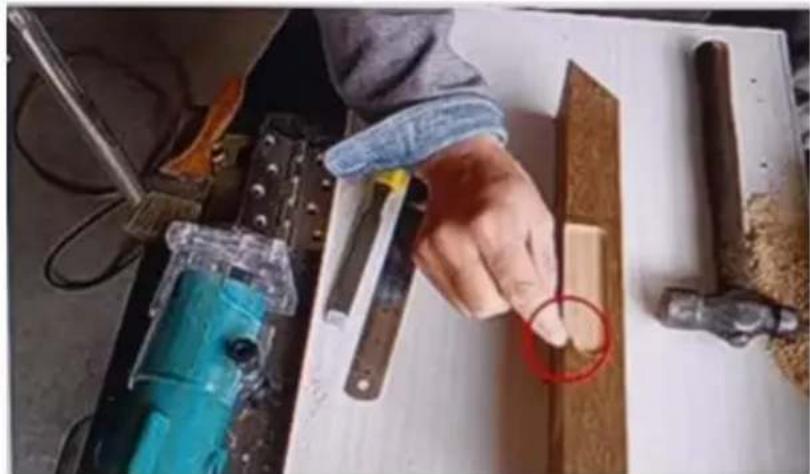

1. Es besteht eine gewisse Gefahr, dass die Kante der Tür beim Nuten beschädigt wird (das Material des Holzes und die Arbeit des Fräskopfes können dies verursachen), höhlen Sie daher nicht das gesamte Holz an der Kante aus.

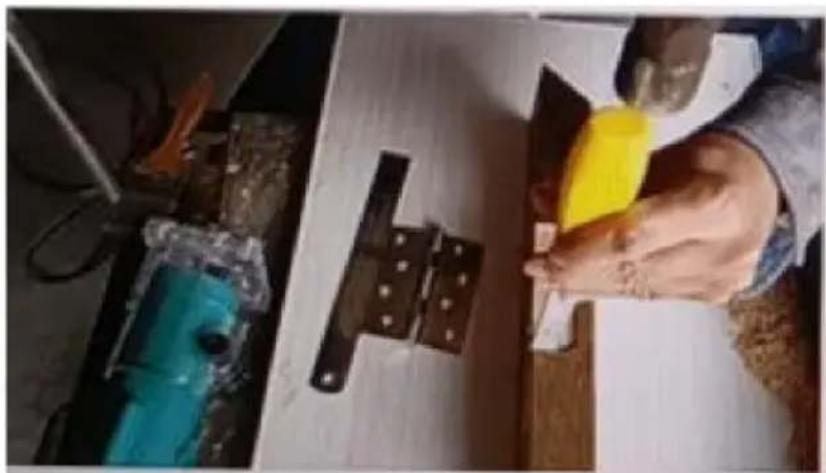

1. Meißeln Sie die gebogenen und reservierten Abschnitte mit einem Meißel ab und stellen Sie sicher, dass die Kanten flach sind.

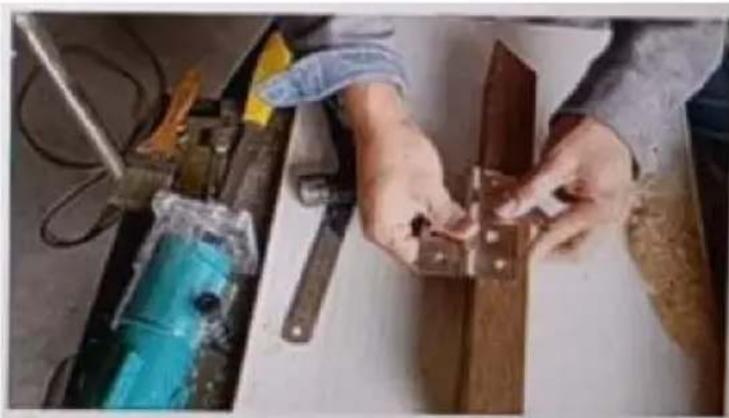

1. Beenden Sie das Schlitzen und montieren Sie das Scharnier.

1. Installieren Sie es nach jedem Gebrauch rechtzeitig und bewahren Sie es ordnungsgemäß auf, um den Verlust von Teilen zu vermeiden.
2. Reinigen Sie die Oberfläche nach jedem Gebrauch.
