XRS026 - Bohrschablone Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Tascheneinbohrschablone
Marke	Vevor
Modell	XRS026
Anzahl der Bohrlöcher	2
Anzahl der Spanabfuhrlöcher	2
Lieferumfang	1 x Bohrschablone, 1 x Kreuzbohrer, 1 x Bohrer, 1 x Spannzange, 1 x Tiefenanschlag, 1 x Innensechskantschlüssel, 50 x Schrauben
Dickenanpassung	Messen Sie die Brettdicke, stellen Sie den Schieber und die Zange ein
Tiefeneinstellung	Tiefenanschlag am Bohrer, Tiefe entsprechend der Schraubenlänge
Schnellspannung	Ja
Zangentyp	Spannzange inklusive
Kompatible Bohrer	Kegelspitzbohrer (im Lieferumfang enthalten)
Erforderliche Sicherheitsausrüstung	Schutzbrille, Atemschutzmaske, Handschuhe
Wartung	Nach Gebrauch Rostschutzöl abwischen, trocken lagern
Verwendungszweck	Montage von Holzplatten durch Taschenlöcher
Fehlerbehebung bei Gratbildung	Drehzahl des Schraubendrehers einstellen
Fehlerbehebung bei zu tiefem Loch	Tiefenanschlag einstellen und Spannzange verwenden
Garantie	Elektronisches Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - XRS026 Vevor

Wie stelle ich die Bohrtiefe ein?

Verwenden Sie den mitgelieferten Tiefenanschlag. Setzen Sie ihn auf den Bohrer im Abstand L1 entsprechend der Brettdicke. Bohren Sie, bis der Anschlag die Schablone berührt.

Welche Bohrer verwende ich mit dieser Schablone?

Die Schablone wird mit speziellen Kegelspitzbohrern geliefert. Verwenden Sie keine anderen Bohrer, um eine Beschädigung der Führung zu vermeiden.

Wie befestige ich die Schablone auf dem Brett?

Verwenden Sie die mitgelieferte Spannzange. Stellen Sie die Öffnung mit der Schraube so ein, dass sie etwas kleiner ist als die Gesamtdicke von Brett und Unterlage. Drücken Sie den Abzug, um zu spannen.

Was tun, wenn das Loch Grate hat?

Dies liegt oft an einer zu niedrigen Drehzahl. Erhöhen Sie die Drehzahl Ihres Schraubendrehers. Überprüfen Sie auch, ob der Bohrer gut geschärft ist.

Wie warte ich die Schablone?

Wischen Sie nach Gebrauch Rostschutzöl auf den Bohrern und Metallteilen ab. Lagern Sie an einem trockenen Ort.

Welche Schrauben verwende ich?

Die Schablone wird mit 50 Schrauben geliefert. Verwenden Sie Senkkopfschrauben, die zur Dicke Ihrer Bretter passen. Die Länge muss ausreichen, um beide Teile zu verbinden.

Kann ich diese Schablone auch für andere Materialien als Holz verwenden?

Sie ist für Holz ausgelegt. Die Verwendung auf Metall oder Kunststoff kann Bohrer und Schablone beschädigen. Tragen Sie eine Maske, wenn Sie mit Materialien arbeiten, die schädlichen Staub erzeugen.

Wie wechsle ich die Bohrer?

Die Bohrer sind abnehmbar. Verwenden Sie den Innensechskantschlüssel, um bei Bedarf die Befestigungsschraube zu lösen. Setzen Sie den neuen Bohrer ein und ziehen Sie fest.

Ist die Schablone für Anfänger geeignet?

Ja, sie ist für eine einfache Handhabung ausgelegt. Die Anleitung beschreibt die Einstellungen und den Zusammenbau. Tragen Sie stets Schutzausrüstung.

Wo finde ich technischen Support?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG XRS026 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

TASCHENLOCH-VORRICHTUNG MODELL: XRS026

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TASCHENLOCH-VORRICHTUNG

MODELL: XRS026

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für diese Lochschablone entschieden haben. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie es verwenden. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lese Lesen Sie das Handbuch sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Achtung! Tragen Sie eine Atemschutzmaske. Staub, der schädlich für Gesundheit kann entstehen bei der Arbeit mit Holz und anderen Materialien.

WARNUNG!

Lesen und verstehen Sie alle Anweisungen, bevor Sie diese Taschenlochlehre verwenden.

Der Bediener muss grundlegende Vorsichtsmaßnahmen treffen, um das Risiko von Verletzungen und/oder Schäden am Gerät zu verringern. Bewahren Sie dieses Handbuch auf, da es Sicherheitswarnungen, Vorsichtsmaßnahmen sowie Betriebs- oder Inspektions- und Wartungsanweisungen enthält.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen.
2. Halten Sie Personen, die nicht die entsprechende Schutzausrüstung tragen, vom Arbeitsbereich fern.
3. Lagern Sie unbenutzte Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort, um Rost oder Beschädigung zu vermeiden. Verschließen Sie die Schablone für Taschenlöcher und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

PERSÖNLICHE SICHERHEIT

WARNUNG! Tragen Sie immer persönliche Schutzausrüstung.

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine Schutzbrille mit Aufprallschutz, die vorn und seitlich schützt. Die Augenschutzausrüstung sollte den Standards CSA Z94.3-07 oder ANSI Z87.1 entsprechen, basierend auf der Art der ausgeführten Arbeit.
2. Tragen Sie Handschuhe, die Schutz bieten, je nach Arbeitsmaterial oder zur Reduzierung der Auswirkungen von Werkzeugvibrationen.
3. Tragen Sie für die Arbeitsumgebung und die Taschenlochlehre geeignete Schutzkleidung.
4. Rutschfestes Schuhwerk wird empfohlen, um bei der Arbeit in der Umgebung Halt und Gleichgewicht zu bewahren.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie die Taschenlochlehre, Ihre persönlichen Bewegungen und die Arbeitsumgebung, um Verletzungen oder Schäden an der Taschenlochlehre zu vermeiden.

1. Bedienen Sie keine Taschenlochlehre, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
2. Vermeiden Sie das Tragen von Kleidung oder Schmuck, die sich in beweglichen Teilen eines Werkzeugs verfangen können. Bedecken oder binden Sie lange Haare zusammen.

SPEZIELLE SICHERHEITSVORKEHRUNGEN

1. Verwenden Sie die richtige Taschenlochlehre für die Arbeit. Diese Taschenlochlehre wurde für eine bestimmte Funktion entwickelt. Modifizieren oder verändern Sie diese Taschenlochlehre nicht und verwenden Sie sie nicht für einen unbeabsichtigten Zweck.
2. Halten Sie während der Anwendung Körperteile von Quetschstellen fern.
3. Kinder dürfen dieses Produkt nur in Begleitung eines Erwachsenen verwenden.
4. Achten Sie bei der Verwendung auf die Sicherheit, um Quetschungen der Finger zu vermeiden.

WARNUNG!

Lassen Sie nicht zu, dass Komfort oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) die Sicherheitsregeln für das Werkzeug außer Acht lässt. Wenn Sie das Werkzeug unsicher oder falsch verwenden, können Sie schwere Verletzungen erleiden.

Modell und Parameter

Modell XRS026
Anzahl der Bohrlöcher	2
Anzahl der Spanabfuhrlöcher	2

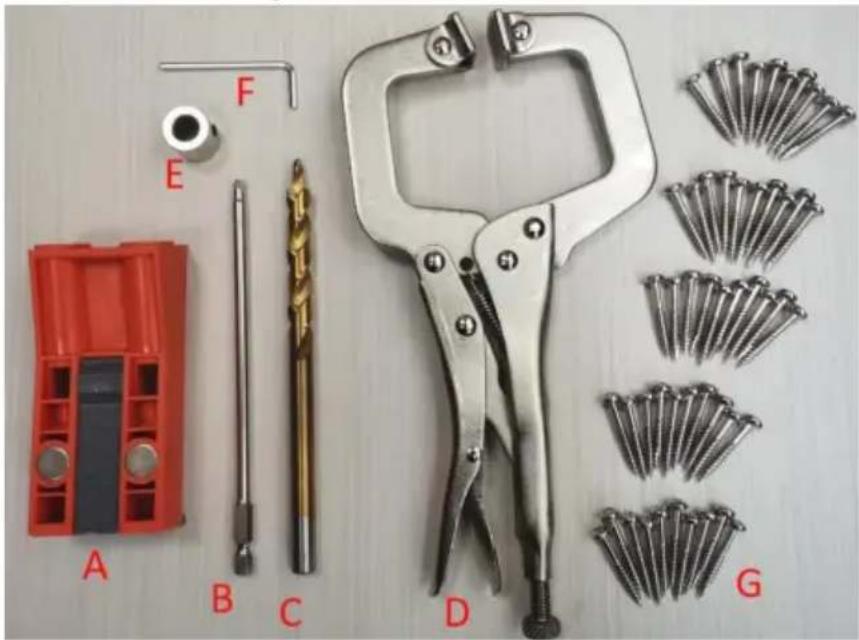

Strukturdiagramm

A: 1 x Taschenlochlehre

B: 1 x Kreuzbits

C: 1 x Bohrer

D: 1 x Klemmzange

E: 1 x Anschlagmanschette

Montage und Verwendung

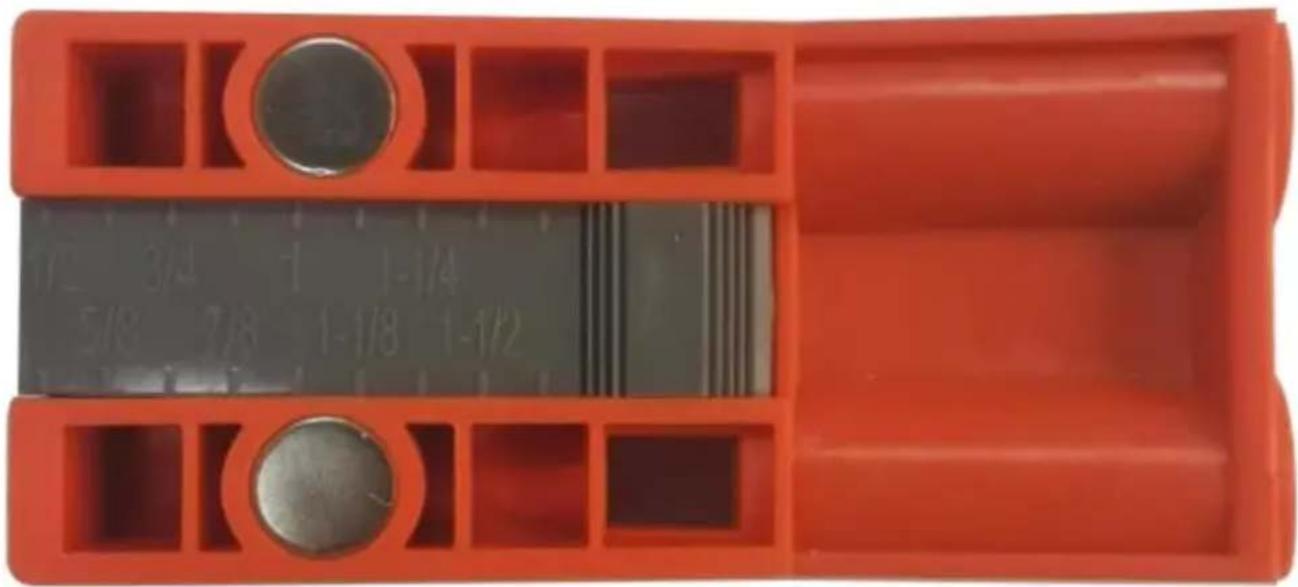

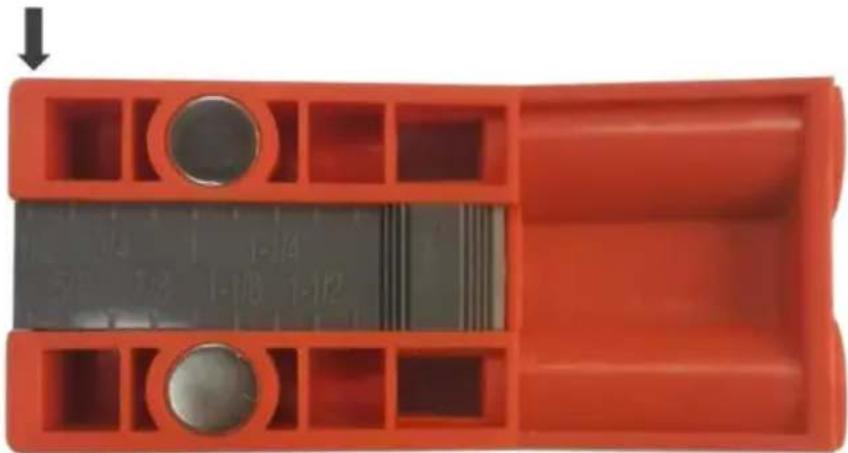

1. Einstellbare Dickeneinstellung

Messen Sie die Dicke Ihres Bretts.

Sie können die Position des Schiebers schnell an die Dicke der Platte anpassen.

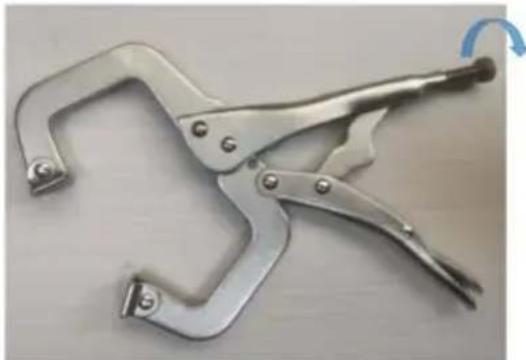

2. Schnellbefestigung:

Passen Sie die Öffnungsgröße der Zange mit der Schraube an (etwas kleiner als die Dicke der Platte und der Befestigung zusammen). Durch Ziehen des Auslösers wird die Klemme fixiert.

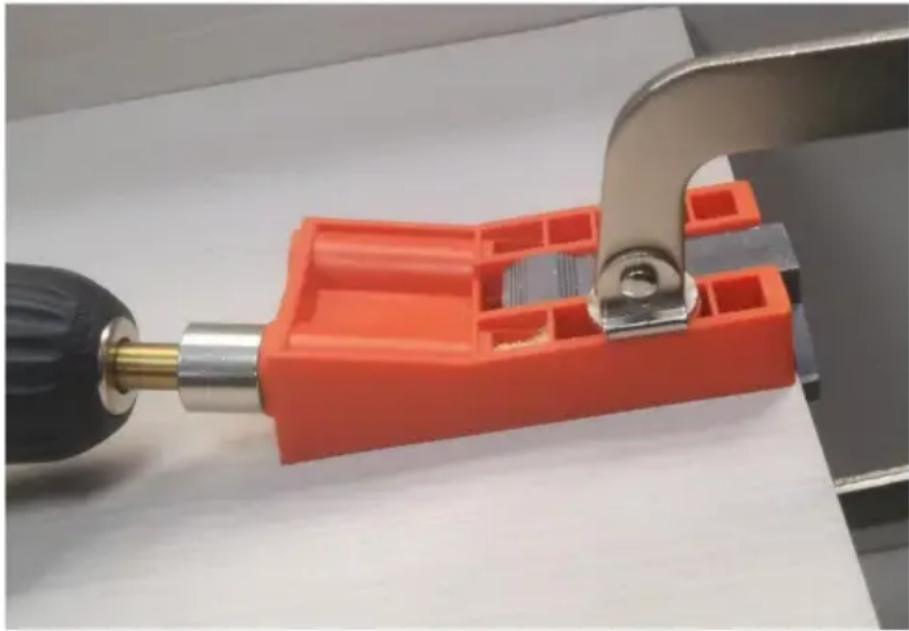

3. Passen Sie die Tiefe des Lochs an. Der

Anschlagring wird an der Position L1 am Bohrer verriegelt, wie gezeigt.

Bohren Sie das Loch so tief, dass der Bremsring stoppt.

Beachten Sie, dass die Richtung der Bohrkraft parallel zum Pilotloch verläuft.

Dauerbetrieb über einen längeren Zeitraum führt zur Erhitzung des

Pilotlochs und verkürzt die Lebensdauer.

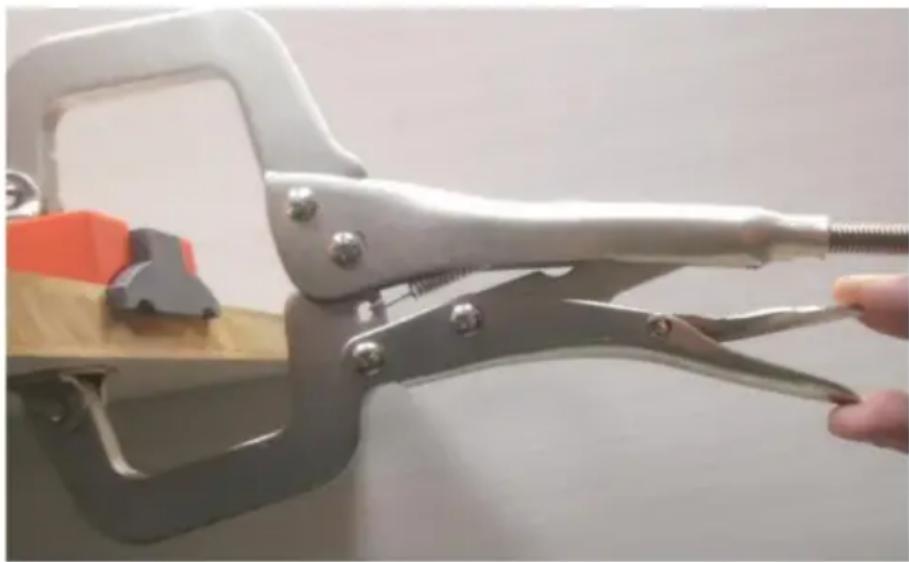

5. Schnellverschluss

Anleitung zur Fehlerbehebung

Problem	Gründe	Lösung
Es gibt Grate um das Loch.	Diese Geschwindigkeit ist zu langsam.	Passen Sie die Rotationsgeschwindigkeit an des Schraubendrehers.
Das Loch wurde durchbohrt.	1. Das Loch wurde gebohrt zu tief.2. Die Lochschablone ist nicht	1. Einstellen des Anschlagrings in die richtige Position auf der Bohrer.2. Mit der ZangeStellen Sie sicher, dass das Werkzeug gesichert.gesichert.3. Kaufen Sie die Schrauben von passende Länge

Wartung

1. Stellen Sie sicher, dass der Bohrer parallel zur Kraftrichtung ist, und die Lochhülse nicht leicht zu tragen ist.
2. Wischen Sie nach dem Gebrauch des Bohrers das Rostschutzöl ab, um Rost zu vermeiden.

Hersteller: Shanghai Muxin Wood Industry Co., Ltd.

Adresse: Shuangcheng Road 803, Lane 11, Room 1602A-1609, Baoshan District, Shanghai, 200000 CN.

Importiert von: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Büro mit beschränkter Haftung 147, Centurion House, London

Straße, Staines-upon-Thames, Surrey, TW18 4AX
