INSTRUKCJA OBSŁUGI XRS026 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

PRZYRZĄD DO WIERCENIA OTWORÓW KIESZONKOWYCH

MODEL:XRS026

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami

VEVOR®

TOUGH TOOLS, HALF PRICE

PRZYRZĄD DO WIERCENIA OTWORÓW KIESZONKOWYCH

MODEL:XRS026

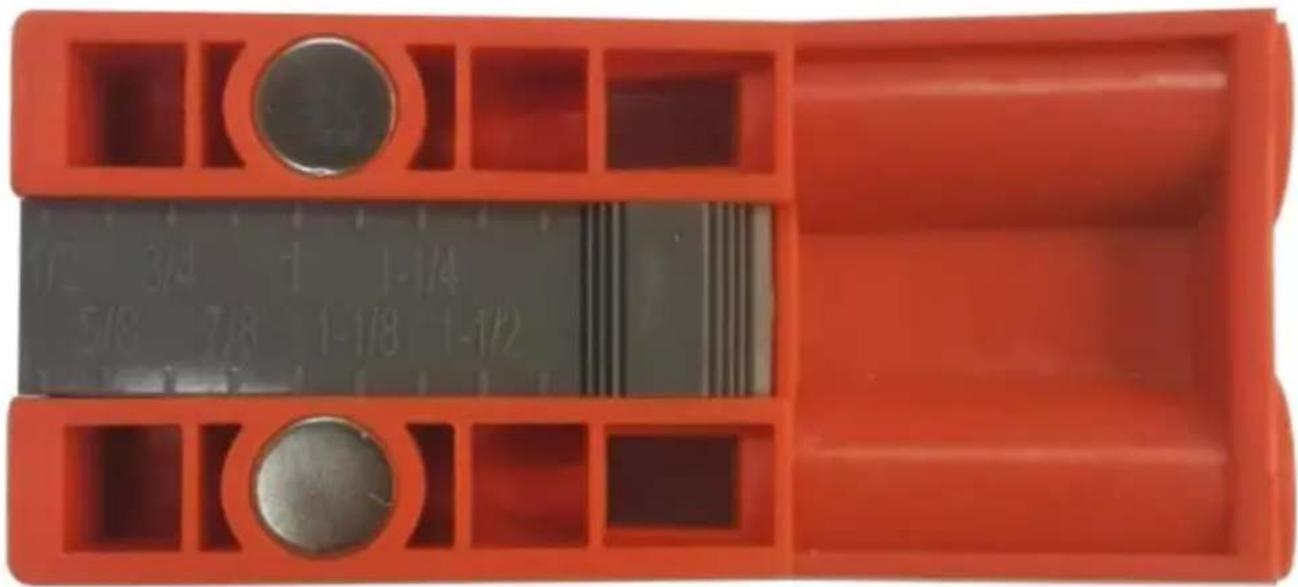

1/2 3/4 1 1-1/4 5/8 7/8 1-1/8 1-1/2

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie tego jig otworowego. Przeczytaj proszę wszystkie instrukcje przed użyciem. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Uwaga! Noś maskę oddechową. Pył, który jest szkodliwy dla zdrowie można uzyskać podczas pracy z drewnem i innymi materiałami przybory.

OSTRZEŻENIE!

Przed użyciem tego przyrządu do otworów kieszeniowych należy przeczytać i zrozumieć wszystkie instrukcje. operator musi przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko obrażeń ciała i/lub uszkodzenia sprzętu. Zachowaj tę instrukcję, aby zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, środkami ostrożności, instrukcjami dotyczącymi obsługi lub kontroli i konserwacji.

Obszar roboczy

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj miejsce pracy w czystości, dobrym oświetleniu i bez rozpraszaczy.
2. Nie dopuszczaj do kontaktu z obiektem osób, które nie mają na sobie odpowiedniego sprzętu ochronnego. obszar roboczy.
3. Przechowuj nieużywane narzędzia w bezpiecznym i suchym miejscu, aby zapobiec ich rdzewieniu lub uszkodzenia. Zablokuj przyrząd do otworów kieszeniowych i trzymaj go poza zasięgiem dzieci.

BEZPIECZEŃSTWO OSOBISTE

OSTRZEŻENIE! Zawsze noś osobisty sprzęt ochronny.

PERSONA L SPRZĘT OCHRONNY

1. Zawsze noś okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę z przodu i z boku. oczy. Sprzęt do ochrony oczu powinien być zgodny z normą CSA Z94.3-07 lub ANSI
   Normy Z87.1 w zależności od rodzaju wykonywanej pracy.
2. Noś rękawice zapewniające ochronę w zależności od materiałów roboczych lub w celu zmniejszenia skutki drgań narzędzi.
3. Nosić odzież ochronną przeznaczoną do środowiska pracy i przyrządu do wiercenia otworów kieszeniowych.
4. Zaleca się noszenie obuwia antypoślizgowego, aby zachować równowagę i równowagę podczas pracy. środowisko.

ŚRODKI OSTROŻNOŚCI OSOBISTE

Kontroluj przyrząd do wykonywania otworów kieszeniowych, ruchy osobiste i środowisko pracy, aby uniknąć obrażeń ciała lub uszkodzenia przyrządu do wiercenia otworów kieszeniowych.

1. Nie należy obsługiwać przyrządu do wiercenia otworów kieszeniowych, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub leków.
2. Unikaj noszenia ubrań i biżuterii, które mogą zapłątać się w ruchome elementy. części narzędzia. Trzymaj długie włosy przykryte lub związane.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

1. Użyj właściwego szablonu do otworów kieszeniowych do danego zadania. Ten szablon do otworów kieszeniowych został zaprojektowany do określonej funkcji. Nie modyfikuj ani nie zmieniaj tego szablonu do otworów kieszeniowych ani nie używaj go do niezamierzony cel.
2. Podczas stosowania produktu należy trzymać części ciała z dala od miejsc, w których może dojść do przytrzaśnięcia.
3. Dzieciom nie wolno obsługiwać tego produktu bez opieki opiekuna. dorosły
4. Podczas użytkowania należy zachować ostrożność, aby uniknąć zmiażdżenia palców.

OSTRZEŻENIE!

NIE pozwól, aby wygoda lub znajomość produktu (nabyta w wyniku wielokrotnego używania) zastąpiły ścisłe przestrzeganie zasad bezpieczeństwa narzędzi. Jeśli używasz tego narzędzia niebezpiecznie lub nieprawidłowo, możesz doznać poważnych obrażeń ciała.

Model i parametry

Model	XRS026
Liczba otworów wiertniczych	2
Liczba otworów do usuwania wiórów	2

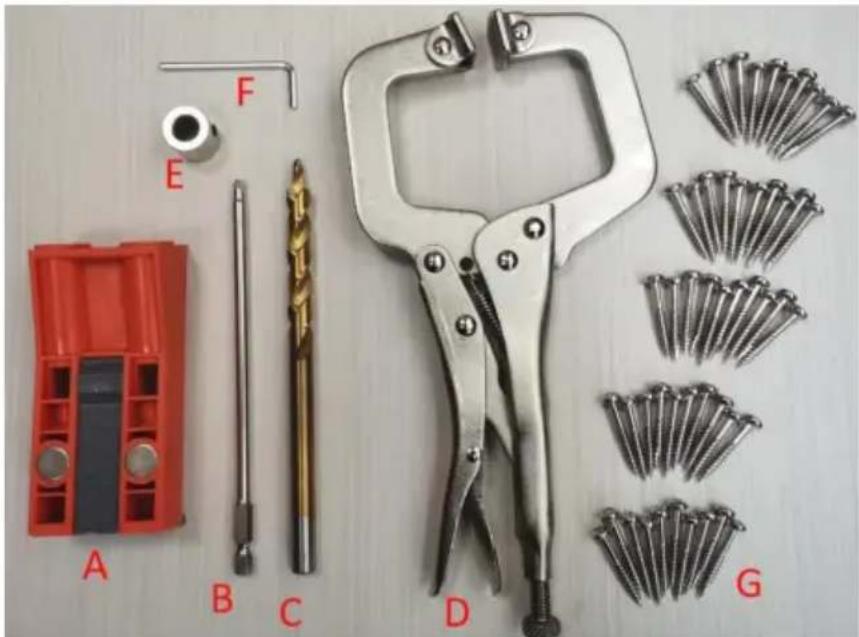

Schemat struktury

A: 1 x Przyrząd do wiercenia otworów kieszeniowych

B: 1 x bity krzyżowe

C: 1 x Wiertła

D: 1 x Szczypce zaciskowe

E: 1 x kołnierz zatrzymujący

F: 1 x klucz imbusowy

G: 50 x Šruby

Montaż i użytkowanie 1.

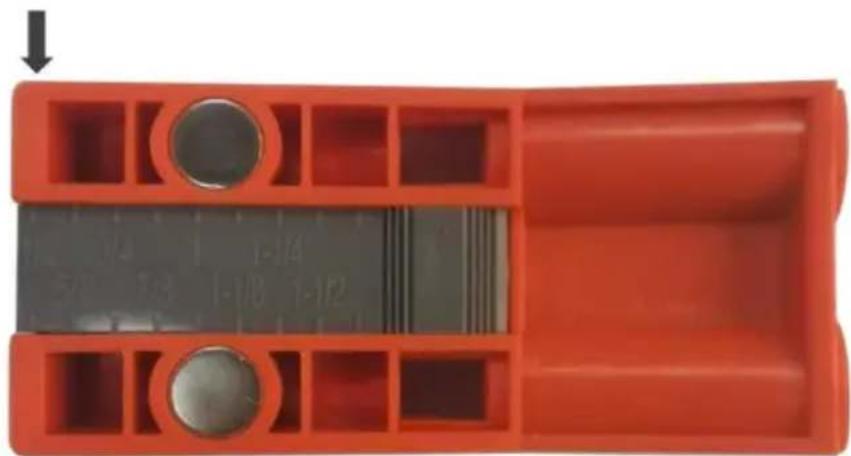

Ustawienie regulowanej grubości Zmierz grubość swojej deski.

Można szybko dostosować położenie suwaka do grubości deski.

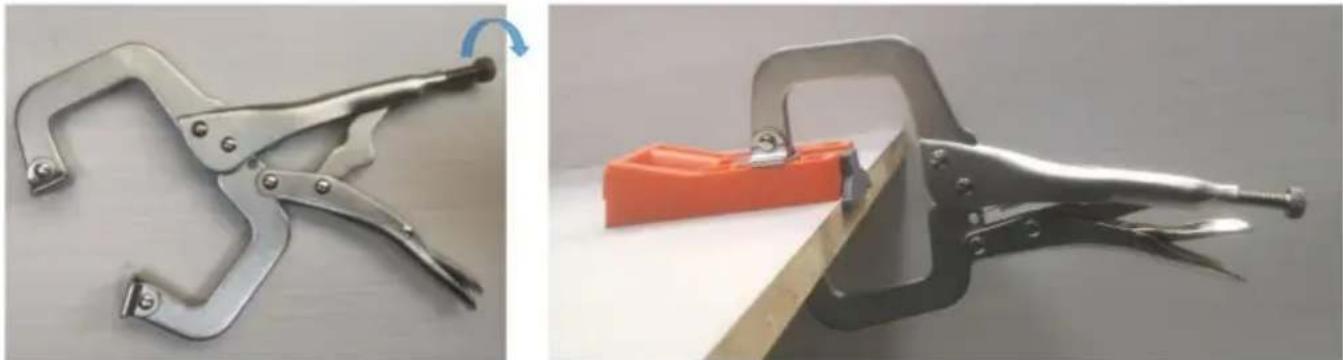

2. Szybkie mocowanie

Dostosuj rozmiar rozwarcia szczypiec za pomocą śruby (nieco mniejszy niż grubość płytki i mocowania łącznie). Naciśnięcie spustu powoduje zamocowanie zacisku.

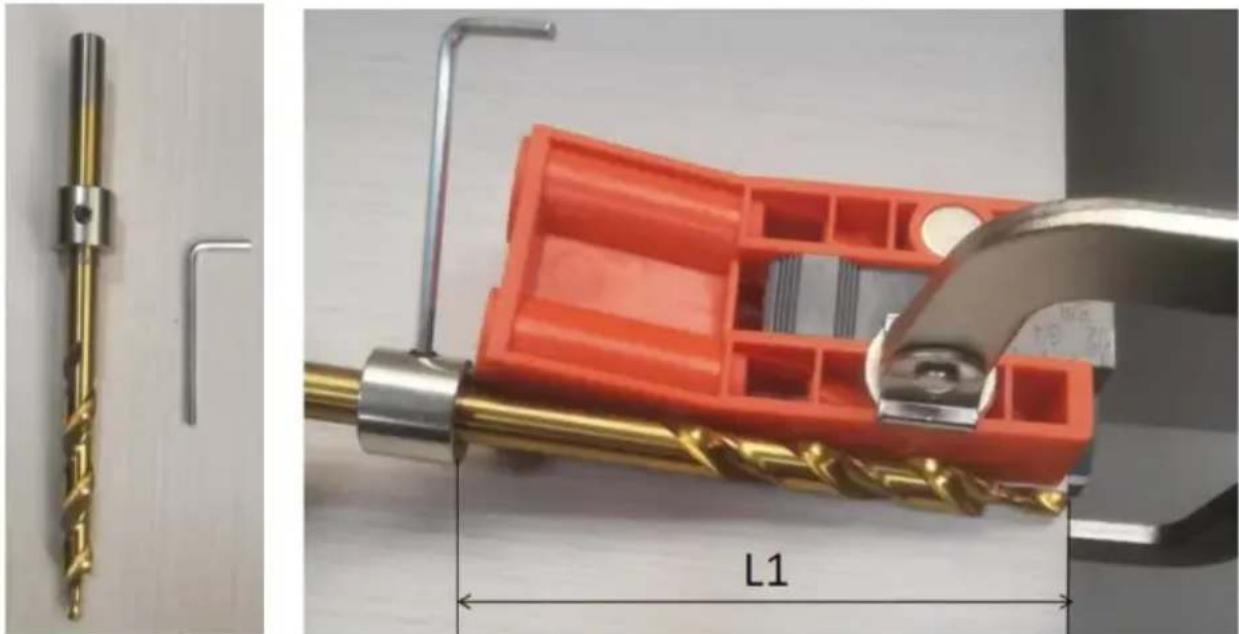

3. Wyreguluj głębokość otworu. Kołnierz

oporowy jest zablokowany na wiertłach w pozycji równej L1, jak pokazano na rysunku.

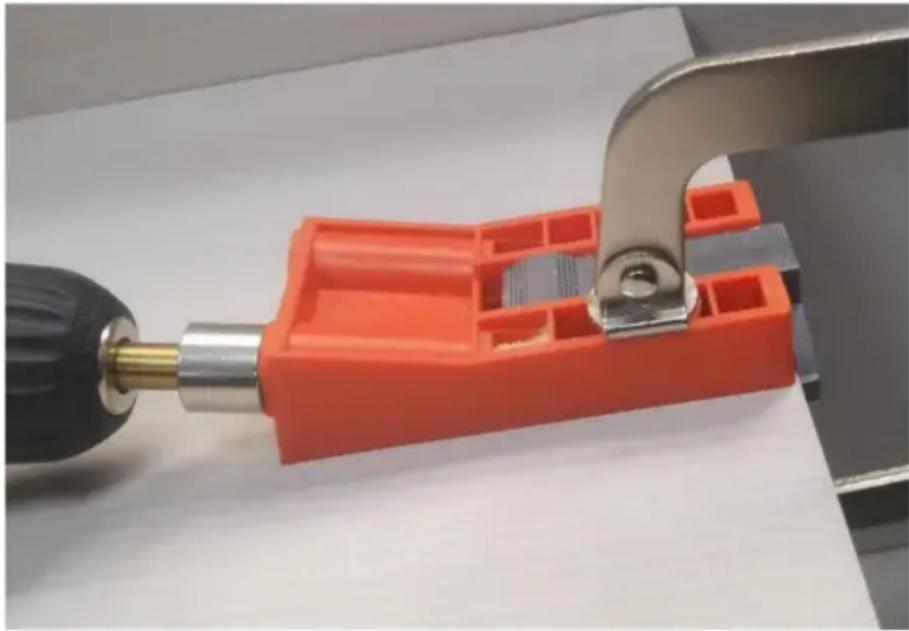

Wywierć otwór na taką głębokość, aby pierścień hamulcowy się zatrzymał.

Należy pamiętać, że kierunek siły wiercenia jest równoległy do kierunku otworu pilotażowego.

Ciągła praca przez długi czas spowoduje nagrzanie się otworu pilotażowego, co skróci żywotność urządzenia.

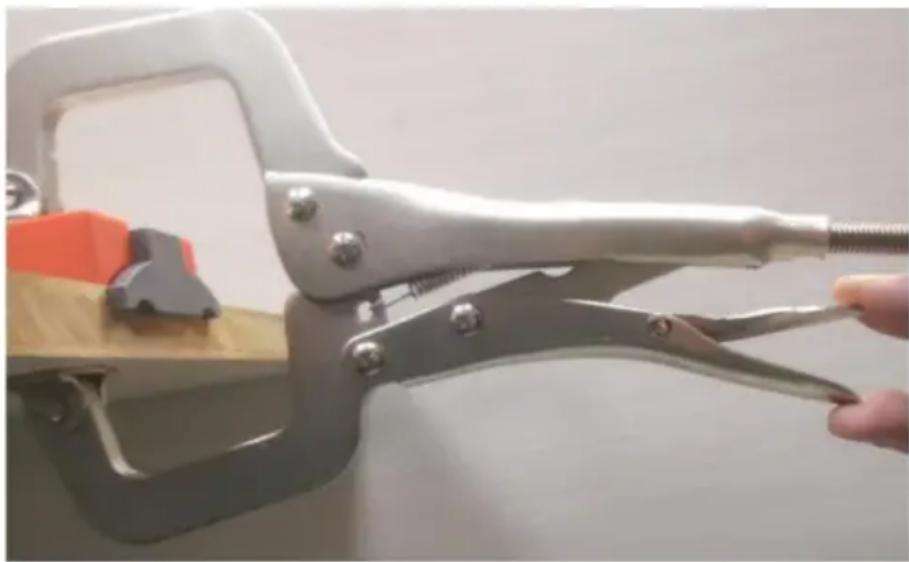

5. Szybkie zwolnienie

Instrukcja rozwiązywania problemów

Problem	Powody	Rozwiązanie
Są zadziory dookoła dziura.	Ta prędkość jest za niska.	Dostosuj prędkość obrotową śrubokręta.
Otwór został przebity.	1. Wywiercono otwór za głęboko.2. Otwór montażowy nie jest zabezpieczone.	1. Wyreguluj kołnierz oporowy do właściwej pozycji na wiertło.2. Użyj szczypiec, aby upewnij się, że narzędzie jest zabezpieczone.3. Kup śruby odpowiednia długość

Konserwacja

1. Upewnij się, że wiertło jest równoległe do kierunku siły, a tuleja otworu nie łatwe do noszenia.
2. Po użyciu wiertarki należy wytrzeć olej antykorozyjny, aby zapobiec powstawaniu rdzy.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Szunghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Miejsce, Rancho Cucamonga, CA 91730

REP WIELKIEJ BRYTANII
