XRSS2304 - Szablon do wiercenia Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	XRSS2304
Typ produktu	Szablon do wiercenia
Materiał	Stop aluminium + ABS + stal nierdzewna
Zakres skali podłużnej	0-25 cm / 0-10 cali
Zakres skali poziomej	0-20 cm / 0-8 cali
Główne funkcje	Pozycjonowanie i wiercenie otworów pod uchwyty i gałki szuflad oraz drzwi szafek
Dołączone elementy	Linijka główna, 6 śrub ręcznych, ogranicznik główny, 3 regulowane prowadnice wiertarskie, 6 tulei prowadzących (Φ5), linijka poprzeczna, 2 śruby ręczne, ogranicznik końcowy, wspornik tulei/suwaka, 2 klucze, nasadka skręcana (Φ5), pozycjoner wiertarski, worek do przechowywania, instrukcja
Liczba elementów	14 elementów (w tym worek i instrukcja)
Zastosowanie	Montaż okuć szafek (gałki i uchwyty)
Konserwacja i czyszczenie	Czyścić powierzchnię po każdym użyciu i prawidłowo przechowywać, aby uniknąć zgubienia elementów
Bezpieczeństwo	Zawiera małe części (ryzyko zadławienia). Nosić okulary ochronne. Odłączyć narzędzie przed regulacją. Trzymać ręce i ciało z dala od narzędzi.
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support
Pomoc techniczna	Kontakt przez www.vevor.com/support
Wymiary (ok.)	Nie podano

Często zadawane pytania - XRSS2304 Vevor

Z jakiego materiału wykonany jest szablon Vevor XRSS2304?

Szablon wykonany jest ze stopu aluminium, ABS i stali nierdzewnej.

Jaki jest zakres pomiarowy szablonu?

Skala podłużna wynosi od 0 do 25 cm (0-10 cali), a skala pozioma od 0 do 20 cm (0-8 cali).

Ile tulei prowadzących jest dostarczonych?

Zestaw zawiera 6 tulei prowadzących o średnicy 5 mm.

Jak użyć szablonu do wywiercenia centralnego otworu w szufladzie?

Zmierz szerokość i wysokość szuflady. Ustaw duży ogranicznik na połowie wysokości, a ogranicznik przesuwny na połowie szerokości. Umieść szablon, w razie potrzeby użyj punktaka centralnego, a następnie wierć przez tuleję prowadzącą.

Czy mogę użyć tego szablonu do montażu uchwytu niecentrycznego?

Tak, narzędzie pozwala na pozycje niecentryczne. Wykonaj następujące kroki: zaznacz położenie otworu, zmierz odległości od góry i boku drzwi, ustaw odpowiednie ograniczniki i wierć.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne. Trzymaj ręce, twarz i ubranie z dala od narzędzi tnących. Odłącz narzędzie elektryczne przed jakąkolwiek regulacją. Przechowuj małe części poza zasięgiem dzieci (ryzyko zadławienia).

Jak konserwować szablon po użyciu?

Po każdym użyciu wyczyść powierzchnię miękką ściereczką i przechowuj w worku do przechowywania, aby uniknąć zgubienia elementów.

Gdzie znaleźć elektroniczny certyfikat gwarancji?

Elektroniczny certyfikat gwarancji jest dostępny na stronie www.vevor.com/support.

Jak skontaktować się z pomocą techniczną Vevor?

Możesz skontaktować się z pomocą techniczną za pośrednictwem www.vevor.com/support w razie pytań lub problemów.

Czy szablon może być używany na drzwiach szafek?

Tak, jest przeznaczony do szuflad i drzwi szafek. Postępuj zgodnie z instrukcjami montażu gałek lub uchwytów, centralnych lub niecentrycznych.

INSTRUKCJA OBSŁUGI XRSS2304 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

PRZYRZĄD DO MOCOWANIA OKUĆ MEBLOWYCH

MODEL: XRSS2304

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PRZYRZĄD DO MOCOWANIA OKUĆ MEBLOWYCH

MODEL: XRSS2304

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Ten produkt zawiera małe części. W przypadku połknięcia istnieje ryzyko zadławienia. Trzymaj te małe części z dala od dzieci!
2. Przeczytaj, zrozum i postępuj zgodnie z instrukcjami producenta elektronarzędzi dotyczącymi bezpieczeństwa. Zawsze zakładaj okulary ochronne lub osłony oczu przed rozpoczęciem korzystania z elektronarzędzia. Zawsze trzymaj ręce, twarz, włosy, luźne ubranie i ciało w bezpiecznej odległości od wrzecion i narzędzi tnących. Zawsze mocno trzymaj uchwyty narzędzi podczas pracy. Zawsze odłączaj od źródła zasilania przed regulacją elektronarzędzi.

MODEL I PARAMETRY

Model	XRSS2304
Tworzywo	Stop aluminium + ABS + stal nierdzewna
Zakres skali wzdłużnej	0-25 cm/0-10 cali
Zakres skali poziomej	0-20 cm/0-8 cali

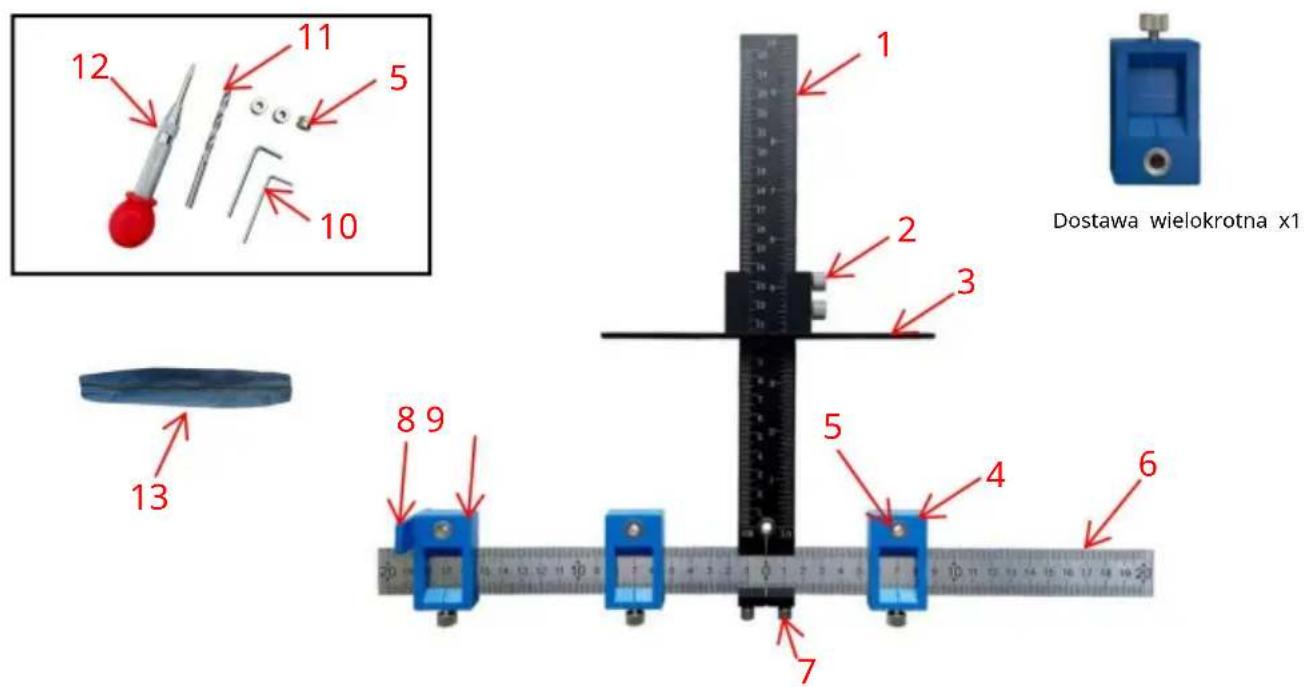

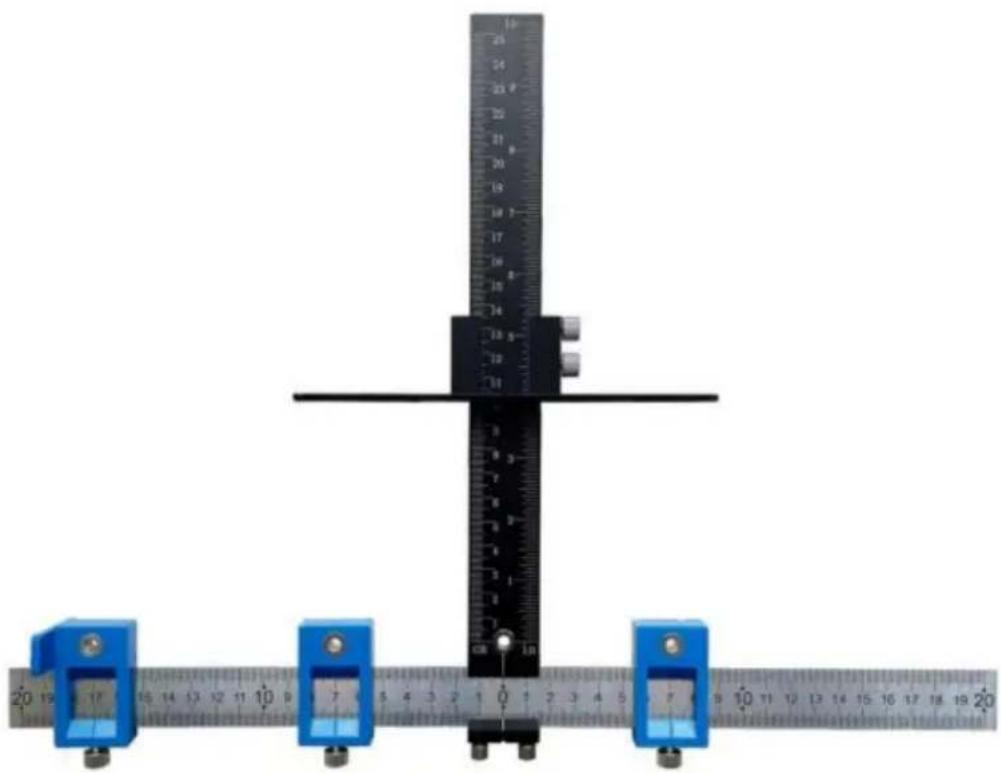

SCHEMAT STRUKTURY I SKŁADNIKI

NIE.	Nazwa	Ilość
1	Linijka główna z prowadnicą wiertła	1
2	Śruba ręczna 1	6
3	Główny przystanek	1
4	Regulowany prowadnik wiertła	3
5	Tuleja prowadząca (Φ5)	6
6	Linijka poprzeczna	1
7	Śruba ręczna 2	2
8	Zatrzymanie końcowe	1
9	Uchwyt tulei/suwak	1
10	Klucz	2
11	Bit skręcany (Φ5)	1
12	Pozycjoner otworu wiertniczego	1
13	Torba do przechowywania	1
14	Instrukcja obsługi	1

DZIAŁANIE

A: GAŁKA NA PRZODZIE SZUFLADY (środek szerokości i wysokości)

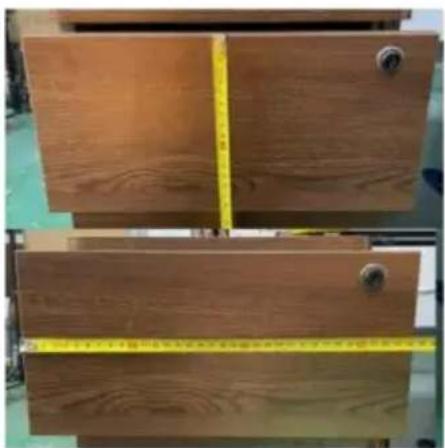

Zmierz szerokość i wysokość szuflady.

Ustaw duży ogranicznik na połowie wysokości szuflady, a ogranicznik końcowy przesuwny na połowa szerokości szuflady. Na koniec wywierć otwory.

UWAGA: Do pozycjonowania wygodniej jest używać punktaka.)

Zamontuj uchwyt i gotowe.

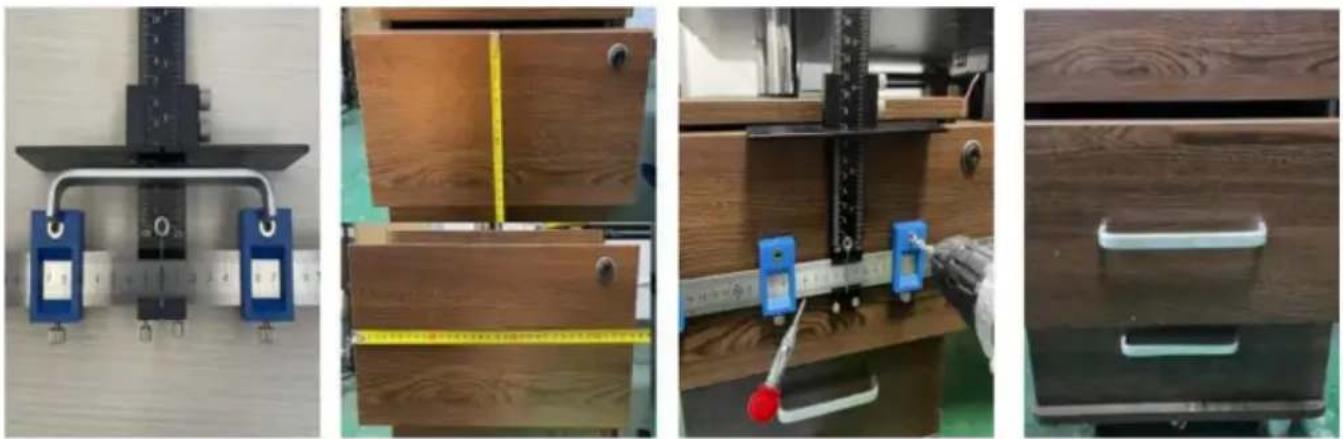

B: UCHWYT NA PRZODZIE SZUFLADY (środek szerokości i wysokości)

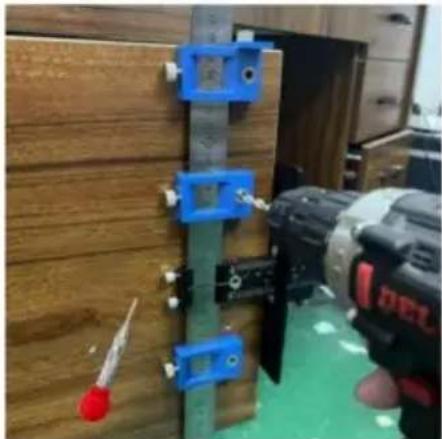

: Zmierz środki otworów uchwytów, wyreguluj i dokręć przesuwne prowadnice wiertarskie.

(Zakryj nieużywane tuleje taśmą)

: Zmierz szerokość i wysokość szuflady. : Ustaw

duży ogranicznik na połowie wysokości szuflady, a ogranicznik końcowy przesuwny na połowa szerokości szuflady. Na koniec wywierć otwory.

UWAGA: Do pozycjonowania wygodniej jest używać punktaka.)

: Zamontuj uchwyt i gotowe.

C: INSTALACJA GAŁKI NA DRZWIACH (poza środkiem szerokości i wysokości)

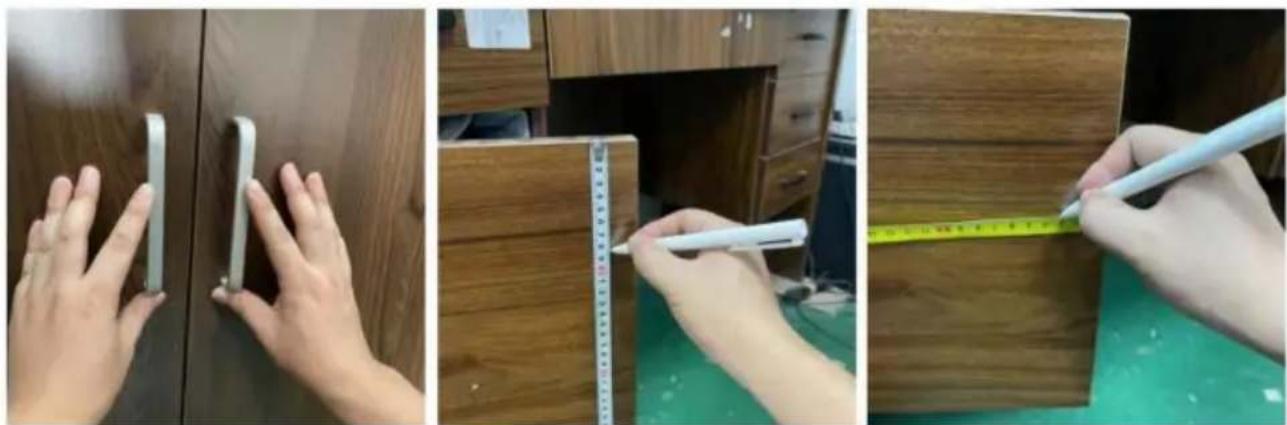

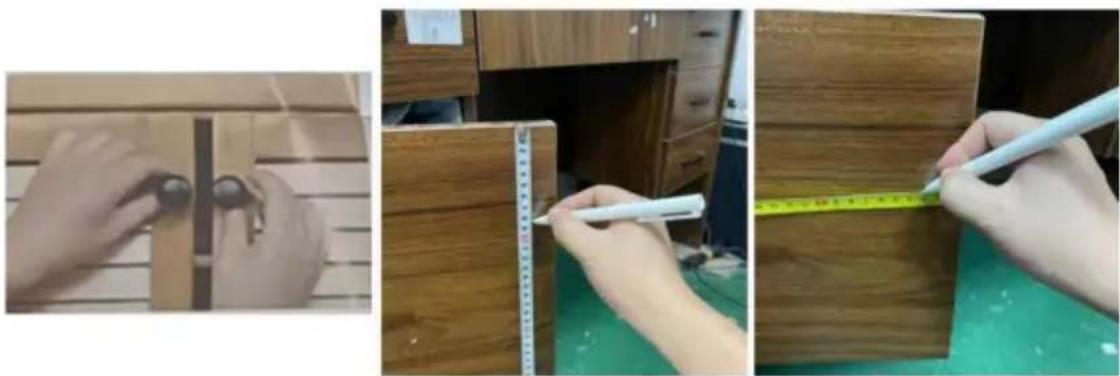

: Umieść gałkę w żądanym położeniu i zaznacz je. :

Zmierz odległość od górnej krawędzi drzwi, aby zaznaczyć i ustawić ogranicznik przesu pomiar.

: Zmierz odległość od boku drzwi, aby zaznaczyć i ustawić duży ogranicznik pomiar.

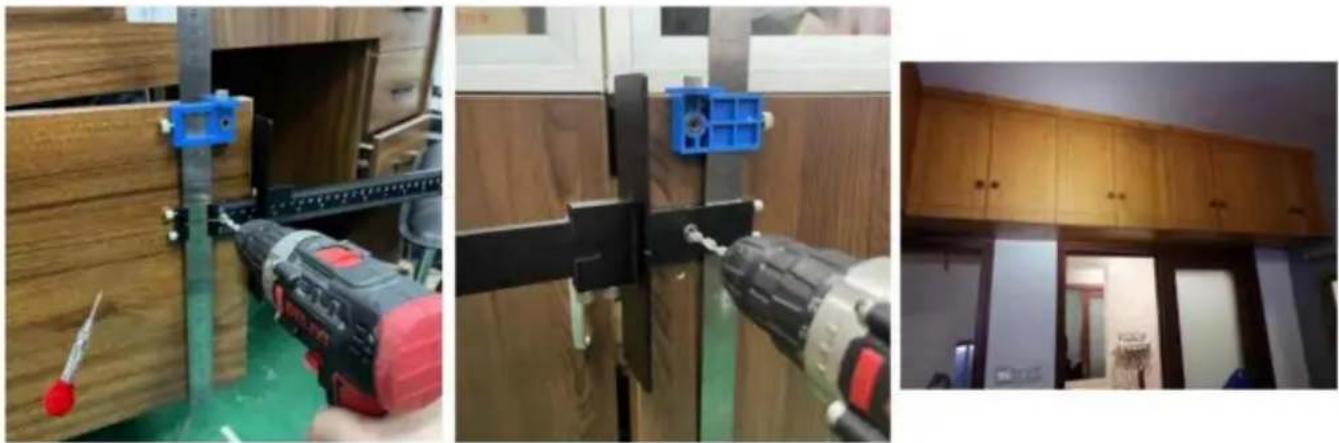

: Umieść narzędzie tak jak na obrazku i wywierć otwór przez tuleję wiertarską.

UWAGA: Do pozycjonowania wygodniej jest używać punktaka.)

: Narzędzie do odwracania przebija otwór w drzwiach drugiej szafki. : Zainstaluj uchwyt i gotowe.

D: Montaż klamki na drzwiach (poza środkiem szerokości i wysokości)

: Umieść uchwyt w pozycji, która Ci odpowiada i zaznacz dolny otwór lokalizacja.

: Zmierz odległość od górnej krawędzi drzwi, aby zaznaczyć i ustawić ogranicznik przesuwny pomiar.

: Zmierz odległość od drzwi do oznaczenia i ustaw duży ogranicznik na tym punkcie pomiaru.

: Umieść narzędzie tak jak na obrazku i wywierć otwór przez tuleję wiertarską.

UWAGA: Do pozycjonowania wygodniej jest używać punktaka.)

: Narzędzie do odwracania przebija otwór w drzwiach drugiej szafki. : Zainstaluj uchwyt i gotowe.

KONSERWACJA

1. Po każdym użyciu należy go zainstalować na czas i prawidłowo przechowywać, aby uniknąć jego zgubienia. części.
2. Wyczyść powierzchnię po każdym użyciu.
