XRSS2304 - Gabarit de perçage Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	XRSS2304
Type de produit	Gabarit de perçage
Matériau	Alliage d'aluminium + ABS + acier inoxydable
Plage d'échelle longitudinale	0-25 cm / 0-10 pouces
Plage d'échelle horizontale	0-20 cm / 0-8 pouces
Fonctions principales	Positionnement et perçage pour boutons et poignées de tiroirs et portes d'armoires
Composants livrés	Règle principale, 6 vis à main, arrêt principal, 3 guides de perçage réglables, 6 manchons de guidage (Φ5), règle transversale, 2 vis à main, arrêt final, support de douille/glissière, 2 clés, embout torsadé (Φ5), positionneur de forage, sac de rangement, manuel
Nombre de pièces	14 pièces (incluant le sac et le manuel)
Utilisation	Installation de quincaillerie d'armoire (boutons et poignées)
Entretien et nettoyage	Nettoyer la surface après chaque utilisation et ranger correctement pour éviter la perte des pièces
Sécurité	Contient de petites pièces (risque d'étouffement). Porter des lunettes de sécurité. Débrancher l'outil avant réglage. Garder les mains et le corps à distance des outils.
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Assistance technique	Contact via www.vevor.com/support
Dimensions (approx.)	Non précisé

FOIRE AUX QUESTIONS - XRSS2304 Vevor

Quel est le matériau du gabarit Vevor XRSS2304 ?

Le gabarit est fabriqué en alliage d'aluminium, ABS et acier inoxydable.

Quelles sont les plages de mesure du gabarit ?

L'échelle longitudinale va de 0 à 25 cm (0-10 pouces) et l'échelle horizontale de 0 à 20 cm (0-8 pouces).

Combien de manchons de guidage sont fournis ?

Le kit contient 6 manchons de guidage de diamètre 5 mm.

Comment utiliser le gabarit pour percer un trou central sur un tiroir ?

Mesurez la largeur et la hauteur du tiroir. Réglez la grande butée à la moitié de la hauteur et la butée coulissante à la moitié de la largeur. Placez le gabarit, utilisez un poinçon central si nécessaire, puis percez à travers la douille de guidage.

Puis-je utiliser ce gabarit pour installer une poignée décentrée ?

Oui, l'outil permet des positions décentrées. Suivez les étapes : marquez l'emplacement du trou, mesurez depuis le haut et le côté de la porte, réglez les butées correspondantes et percez.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité. Gardez les mains, le visage et les vêtements éloignés des outils de coupe. Débranchez l'outil électrique avant tout réglage. Tenez les petites pièces hors de portée des enfants (risque d'étouffement).

Comment entretenir le gabarit après utilisation ?

Nettoyez la surface avec un chiffon doux après chaque utilisation et rangez-le dans son sac de rangement pour éviter de perdre les pièces.

Où trouver le certificat de garantie électronique ?

Le certificat de garantie électronique est disponible sur le site www.vevor.com/support.

Comment contacter l'assistance technique Vevor ?

Vous pouvez contacter l'assistance technique via www.vevor.com/support pour toute question ou problème.

Le gabarit peut-il être utilisé sur des portes d'armoires ?

Oui, il est conçu pour les tiroirs et les portes d'armoires. Suivez les instructions pour l'installation de boutons ou poignées, centrés ou décentrés.

MODE D'EMPLOI XRSS2304 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

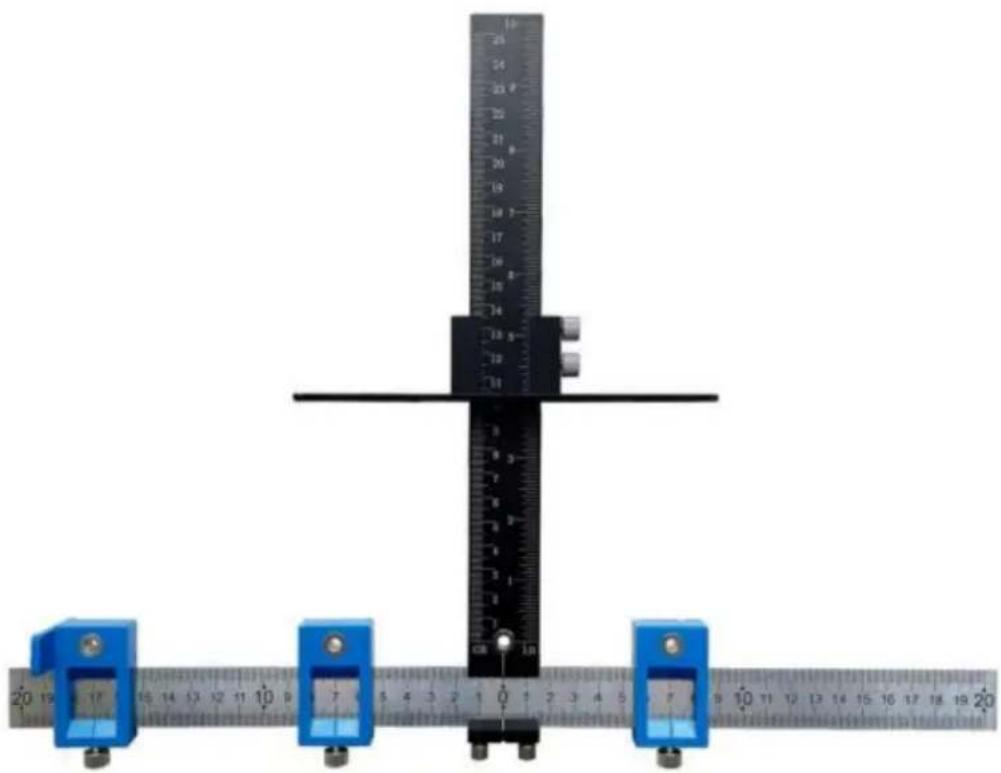

GABARIT DE QUINCAILLERIE D'ARMOIRE

MODÈLE : XRSS2304

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

GABARIT DE QUINCAILLERIE D'ARMOIRE

MODÈLE : XRSS2304

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

1. Ce produit contient de petites pièces. En cas d'ingestion, il existe un risque d'étouffement. Gardez ces petites pièces hors de portée des enfants!
2. Lisez, comprenez et respectez les instructions de sécurité du fabricant de votre outil électrique. Portez toujours des lunettes de sécurité ou des lunettes de protection avant de commencer à utiliser l'outil électrique. Gardez toujours les mains, le visage, les cheveux, les vêtements amples et le corps à une distance sûre des broches et des outils de coupe. Maintenez toujours fermement les poignées de l'outil pendant son fonctionnement. Débranchez toujours l'appareil de la source d'alimentation avant de régler l'outil électrique.

MODÈLE ET PARAMÈTRES

Modèle	XRSS2304
Matériel	Alliage d'aluminium + ABS + acier inoxydable
Plage d'échelle longitudinale	0-25 cm/0-10 pouces
Plage d'échelle horizontale	0-20 cm/0-8 pouces

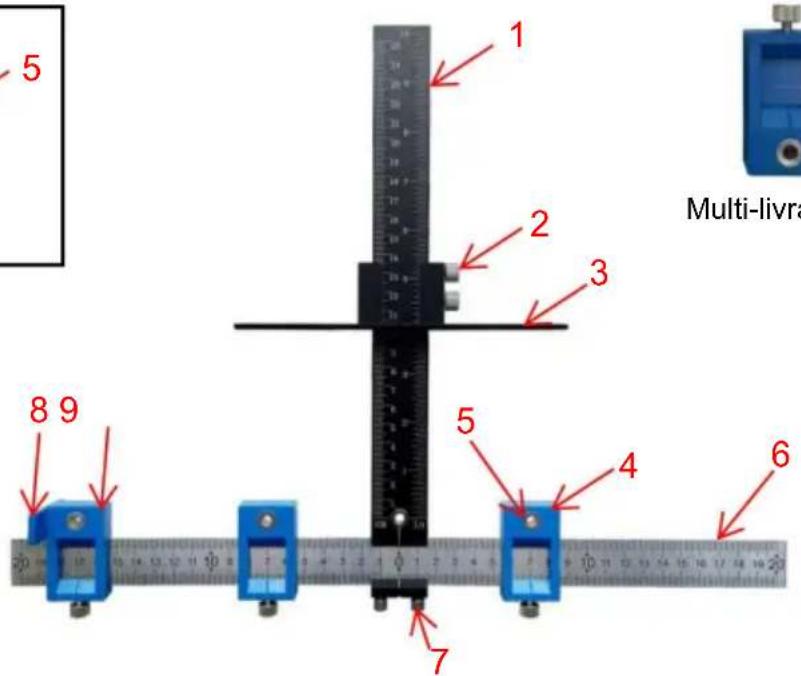

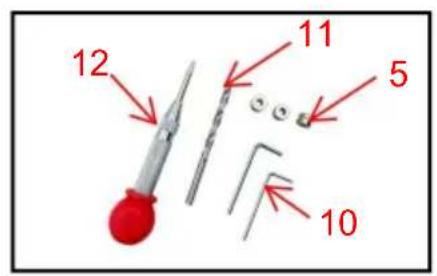

SCHÉMA DE STRUCTURE ET COMPOSANTS

Non.	Nom	Quantité
1	Règle principale avec guide de perçage	1
2	Vis à main 1	6
3	Arrêt principal	1
4	Guide de perçage réglable	3
5	Manchon de guidage (Φ5)	6
6	Règle transversale	1
7	Vis à main 2	2
8	Arrêt final	1
9	Support de douille/glissière	1
10	Clé	2
11	Embout torsadé (Φ5)	1
12	Positionneur de forage	1
13	Sac de rangement	1
14	Manuel d'utilisation	1

OPÉRATION

A : BOUTON SUR LA FACE DU TIROIR (au centre de la largeur et de la hauteur)

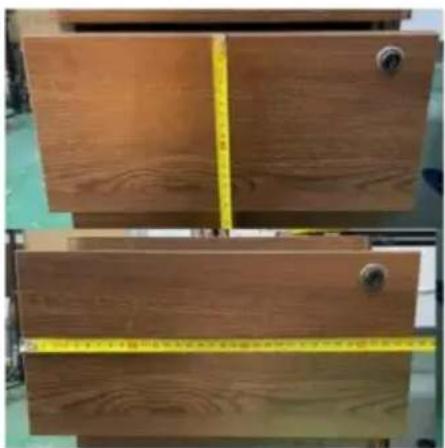

Mesurez la largeur et la hauteur du tiroir.

Réglez la grande butée à la moitié de la hauteur du tiroir et réglez la butée coulissante la moitié de la largeur du tiroir. Enfin, percez des trous.

(REMARQUE : il est plus pratique d'utiliser un poinçon central pour le positionnement.)

Installez la poignée et vous avez terminé.

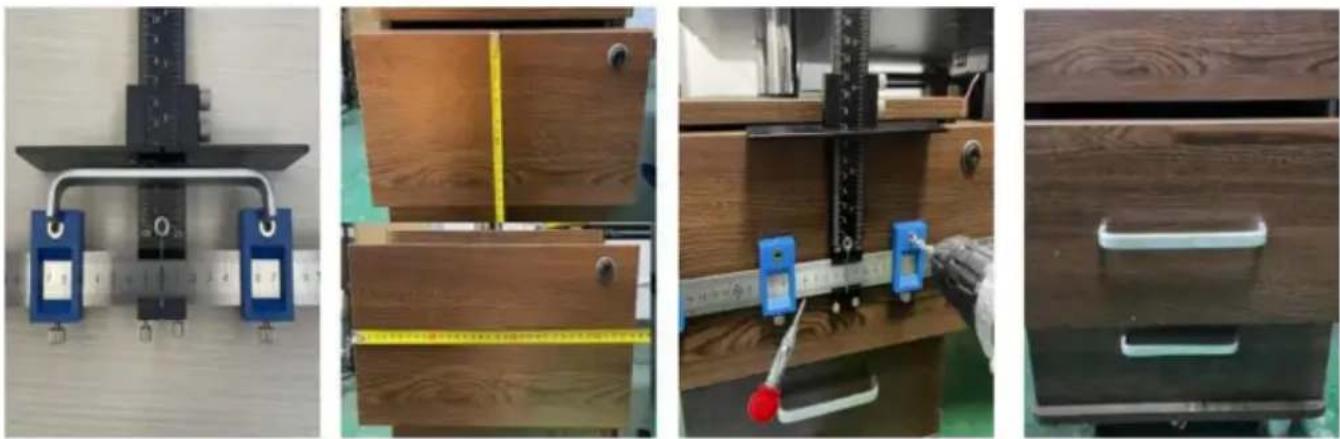

B : POIGNÉE SUR LE DEVANT DU TIROIR (au centre de la largeur et de la hauteur)

: Mesurez les centres des trous des poignées, ajustez et serrez les guides de perçage coulissants.

(Couvrir la bague non utilisée avec du ruban adhésif)

: Mesurez la largeur et la hauteur du tiroir. :

Réglez la grande butée à la moitié de la hauteur du tiroir et réglez la butée coulissante à la moitié de la largeur du tiroir. Enfin, percez des trous.

(REMARQUE : il est plus pratique d'utiliser un poinçon central pour le positionnement.)

: Installez la poignée et vous avez terminé.

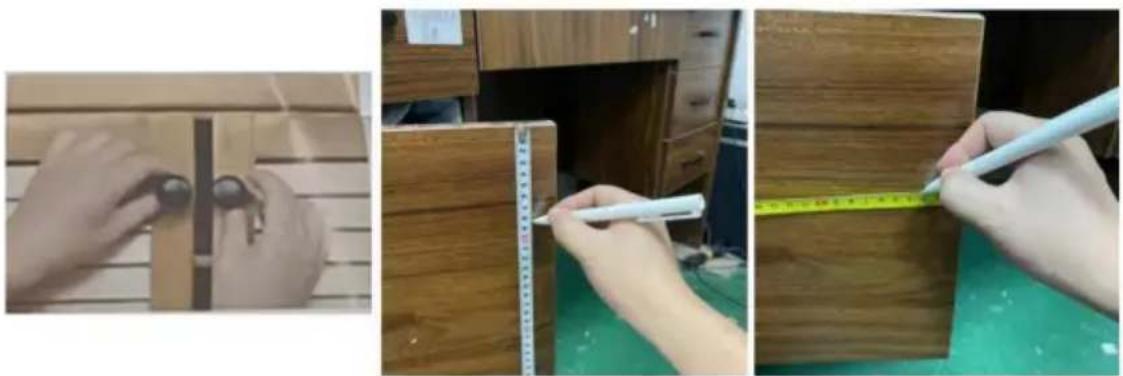

C : INSTALLATION DU BOUTON SUR LA PORTE (Décentré en largeur et en hauteur)

: Placez le bouton pour trouver une position que vous aimez et marquez-la. : Mesurez à partir du haut de la porte pour marquer et régler la butée coulissante sur la mesure.

: Mesurez à partir du côté de la porte pour marquer et régler la grande butée s mesure.

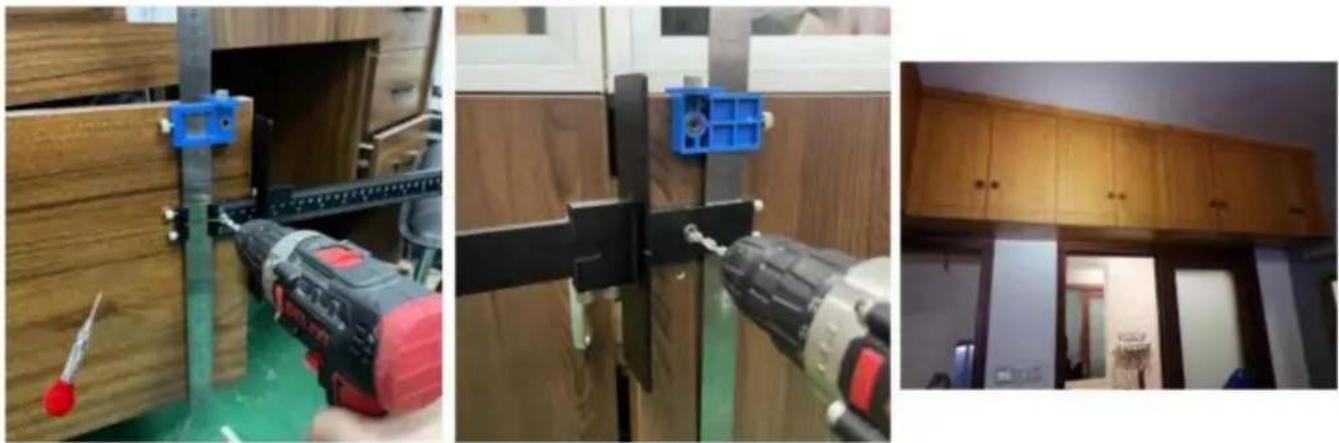

: Placez l'outil comme sur l'image et percez un trou à travers la douille de perçage.

(REMARQUE : il est plus pratique d'utiliser un poinçon central pour le positionnement.)

: L'outil de retournement perce un trou dans l'autre porte de l'armoire.

: Installez la poignée et vous avez terminé.

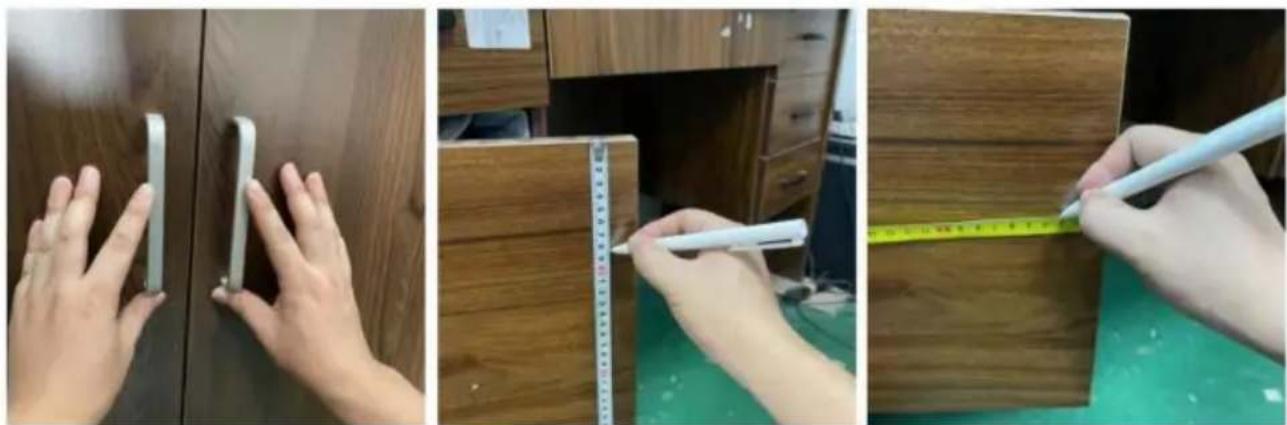

D : INSTALLATION DE LA POIGNÉE SUR LA PORTE (décentrée en largeur et en hauteur)

: Placez la poignée pour trouver la position que vous aimez et marquez le trou inférie emplacement.

: Mesurez à partir du haut de la porte pour marquer et régler la butée coulissante sur mesure.

: Mesurez à partir du côté de la porte jusqu'au repère et réglez la grande butée sur la mesur

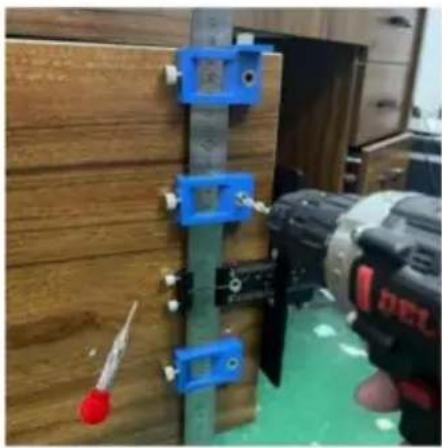

: Placez l'outil comme sur l'image et percez un trou à travers la douille de perçage.

(REMARQUE : il est plus pratique d'utiliser un poinçon central pour le positionnement.)

: L'outil de retournement perce un trou dans l'autre porte de l'armoire.

: Installez la poignée et vous avez terminé.

ENTRETIEN

1. Après chaque utilisation, veuillez l'installer à temps et le conserver correctement pour éviter de le perdre. pièces.
2. Nettoyez la surface après chaque utilisation.
