Type de produit	Gabarit de charnière
Marque	Vevor
Modèle	SXRJL-2303
Matériau	Alliage d'aluminium
Couleur	Noir
Épaisseur de serrage maximale	60 mm
Composants inclus	Corps principal, ciseau à bois de 12 mm, brosse, pince coupante latérale, clé à fourche, manuel d'utilisation
Utilisation recommandée	Rainurage pour charnières et plaques de guidage de serrure sur portes en bois
Précautions de sécurité	Porter des lunettes de protection, garder les mains éloignées des bords tranchants, débrancher l'outil électrique avant réglage
Entretien et nettoyage	Nettoyer la surface après chaque utilisation, ranger correctement pour éviter la perte de pièces
Garantie	Assistance technique et certificat de garantie électronique disponibles sur www.vevor.com/support

FOIRE AUX QUESTIONS - SXRJL-2303 Vevor

Comment utiliser le gabarit de charnière Vevor SXRJL-2303 ?

Marquez d'abord la position de la charnière ou de la plaque de guidage sur la porte en bois. Placez le support fendu sur la porte, fixez-le en serrant les écrous noirs, puis utilisez une toupie à bois pour réaliser les rainures. Après le rainurage, utilisez un ciseau pour enlever les parties courbes et rendre les bords plats.

Quels outils sont nécessaires pour utiliser ce gabarit ?

Le gabarit doit être utilisé avec une toupie à bois (machine de coupe). Les accessoires inclus sont un ciseau à bois de 12 mm, une brosse, une pince coupante latérale et une clé à fourche.

Quelle est l'épaisseur de serrage maximale du gabarit ?

L'épaisseur de serrage maximale est de 60 mm, ce qui convient à la plupart des portes standard.

Le gabarit est-il compatible avec tous les types de bois ?

Oui, il est conçu pour les portes en bois. Cependant, soyez prudent avec les bois fragiles car le rainurage peut endommager les bords. Utilisez un ciseau pour affiner les bords.

Comment éviter d'endommager le bord de la porte lors du rainurage ?

Ne creusez pas tout le bois sur le bord. Laissez une petite réserve et utilisez un ciseau pour ciseler les sections courbes et réservées. Cela permet d'obtenir des bords plats sans endommager la porte.

Quelles sont les consignes de sécurité importantes ?

Portez toujours des lunettes de protection. Gardez les mains, le visage et les vêtements éloignés des bords tranchants et des pièces mobiles. Débranchez l'outil électrique avant tout réglage. Ne l'utilisez pas si vous êtes fatigué ou sous l'emprise de l'alcool.

Comment entretenir le gabarit après utilisation ?

Nettoyez la surface du gabarit après chaque utilisation. Rangez-le correctement avec tous les accessoires pour éviter de perdre des pièces. Consultez le manuel pour plus de détails.

Puis-je utiliser ce gabarit pour installer des serrures ?

Oui, il est prévu pour installer à la fois les charnières et les plaques de guidage du corps de serrure. Suivez les instructions pour marquer et rainurer la position de la plaque de guidage.

Quelle est la différence entre ce gabarit et un gabarit standard ?

Le Vevor SXRJL-2303 est un gabarit à fentes (positionnement des fentes) avec un corps en alliage d'aluminium robuste. Il inclut des accessoires supplémentaires comme un ciseau et une pince pour un finition précise.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel d'utilisation est inclus dans l'emballage. Vous pouvez également le télécharger gratuitement au format PDF sur notice-facile.com ou contacter l'assistance technique sur www.vevor.com/support.

MODE D'EMPLOI SXRJL-2303 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

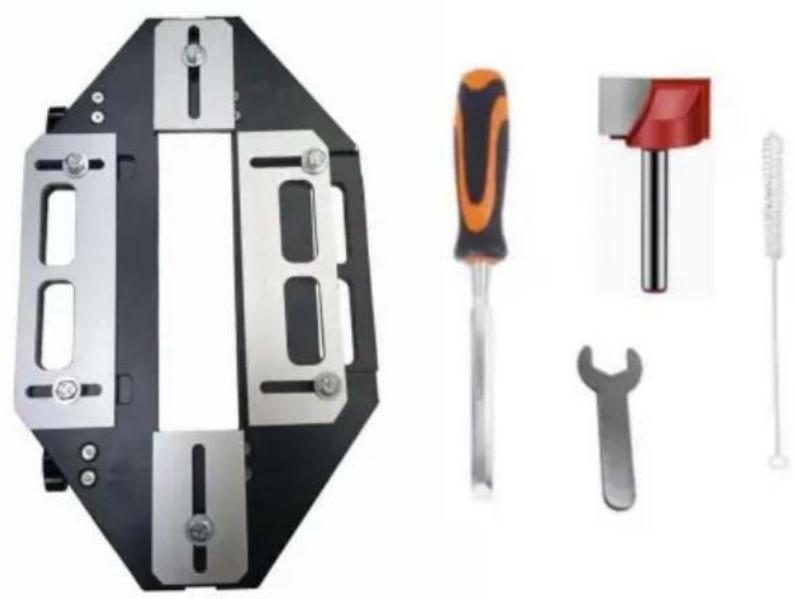

GABARIT DE CHARNIÈRE

MODÈLE : SXRJL-2303

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

GABARIT DE CHARNIÈRE

MODÈLE : SXRJL-2303

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Respectez toujours les précautions de sécurité de base lorsque vous utilisez ces appareils. Il s'agit notamment de :

1. Ce produit contient de petites pièces. En cas d'ingestion, il peut présenter un risque d'étouffement.

Danger. Gardez ces petites pièces hors de portée des enfants!

1. Lisez, comprenez et suivez les instructions du fabricant de votre outil électrique

pour des raisons de sécurité. Portez toujours des lunettes de sécurité ou des lunettes de protection avant de commencer

utilisation d'outils électriques. Gardez toujours les mains, le visage, les cheveux, les vêtements amples et le corps

à une distance sûre des broches et des outils de coupe. Gardez toujours une prise ferme sur

les poignées de l'outil pendant le fonctionnement. Débranchez toujours l'appareil de la source d'alimentation.

avant de régler les outils électriques.

1. N'utilisez pas le taraud à charnière après avoir été fatigué ou sous l'effet de l'alcool.
2. Veuillez vous référer au manuel pour installer et utiliser le gabarit.
3. Veuillez toujours porter une protection pour les yeux pendant l'utilisation.
4. Gardez les mains et le corps éloignés des bords tranchants et des pièces mobiles.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	SXRJL-2303
	Positionnement des fentesTaper
Épaisseur de serrage max.	60 mm
Matériel	Alliage d'aluminium
Couleur	Noir

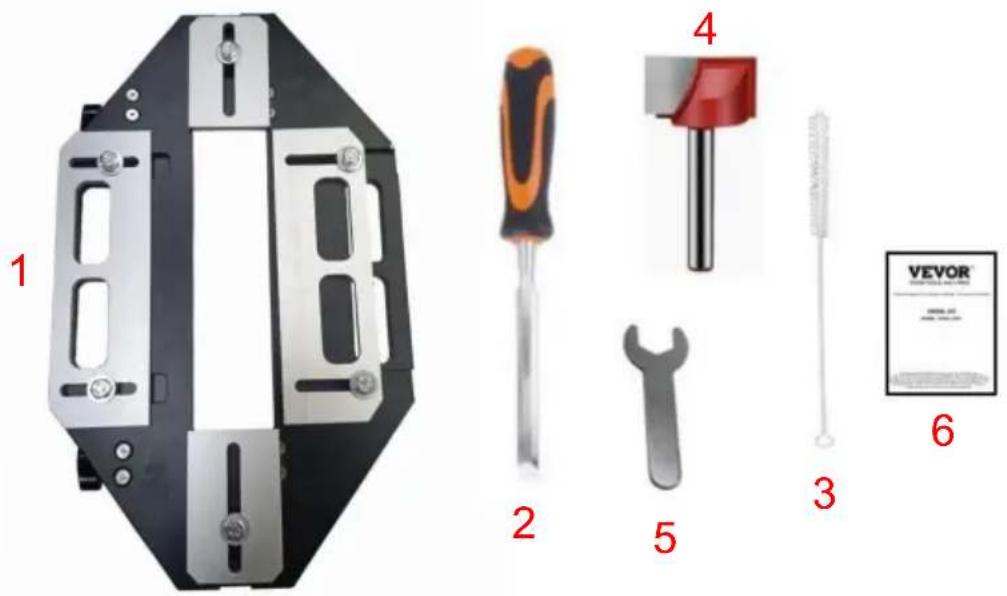

COMPOSANTS

Non.	Nom	Quantité
1	Corps principal	1
2	Ciseau à bois de 12 mm	1
3	Brosse à cheveux	1
4	Pince coupante latérale	1
5	Clé à fourche	1
6	Manuel d'utilisation	1

OPÉRATION

NOTE:

1. L'outil doit être utilisé avec la machine de coupe.

2. Une fois le rainurage terminé, tous les coins sont arrondis, vous devez couper à angle droit avant l'installation.

Installer la plaque de guidage du corps de serrure :

1. Marquez la position de la plaque de guidage du corps de serrure sur la porte en bois.

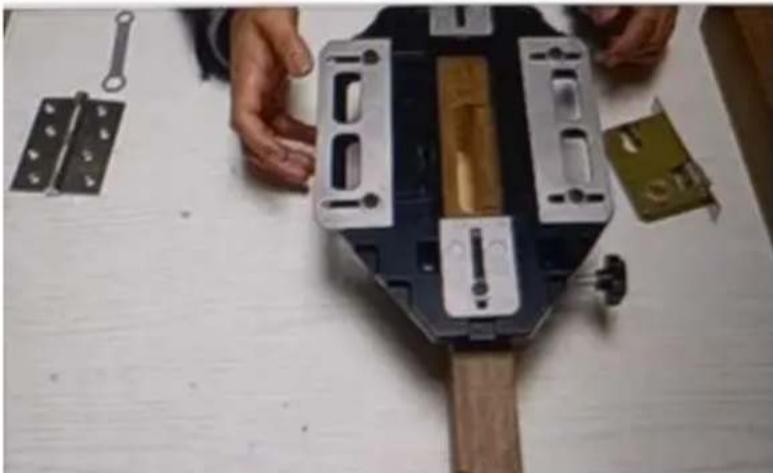

1. Placez le support fendu sur la porte en bois et fixez-le (serrez en serrant les écrous noirs).

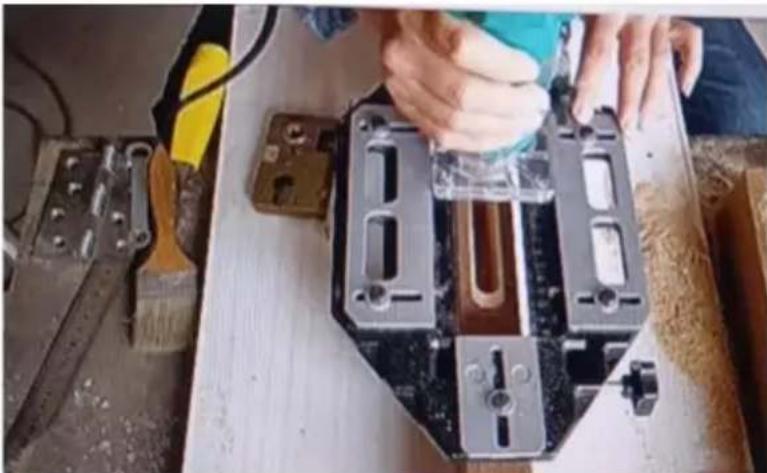

1. Utilisation de la toupie à bois pour réaliser les rainures.

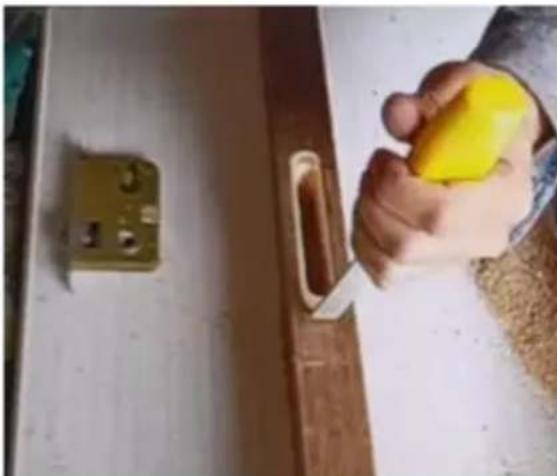

1. Utilisez un ciseau pour enlever la partie incurvée afin de rendre le bord plat.

1. Complétez la fente et installez la plaque de guidage du corps de serrure.

Installer la charnière :

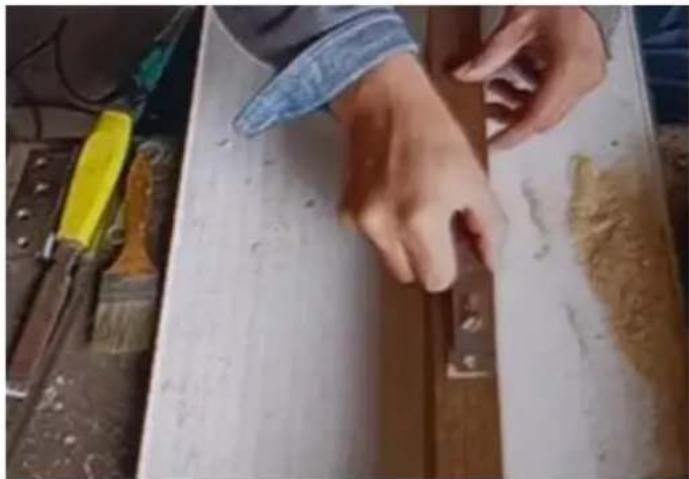

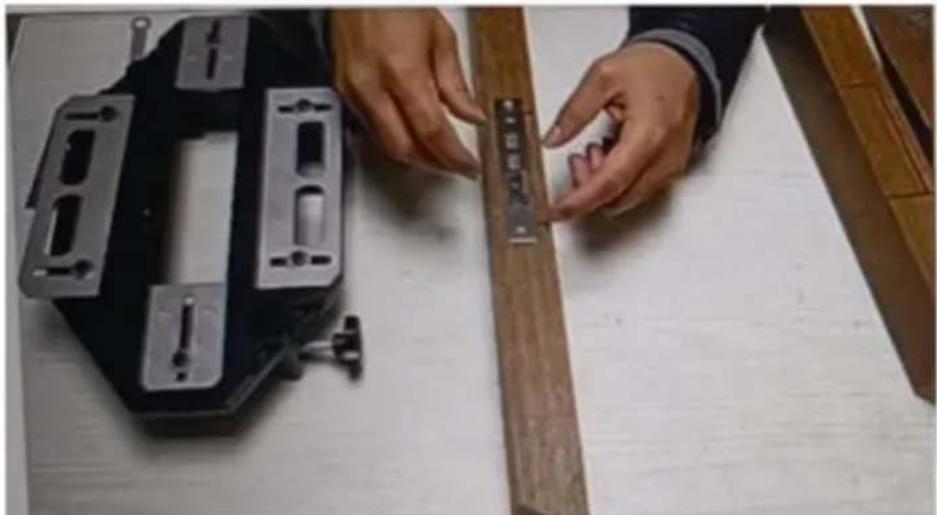

1. Marquez la position de la charnière sur la porte en bois.

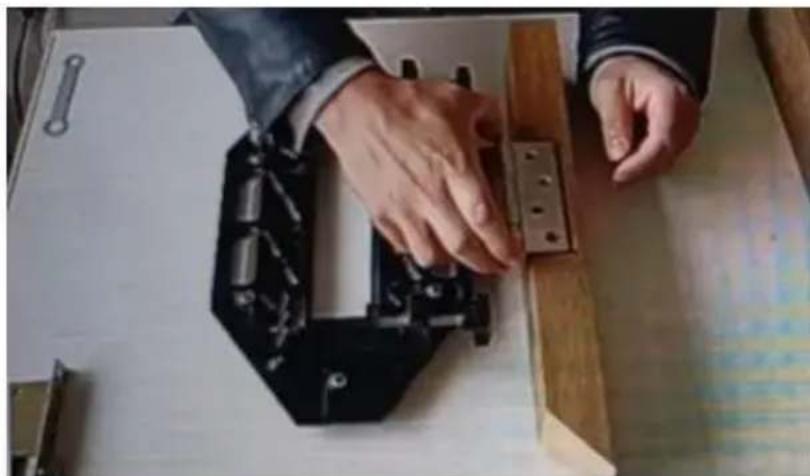

1. Placez le support fendu sur la porte en bois et fixez-le (serrez en serrant les écrous noirs).

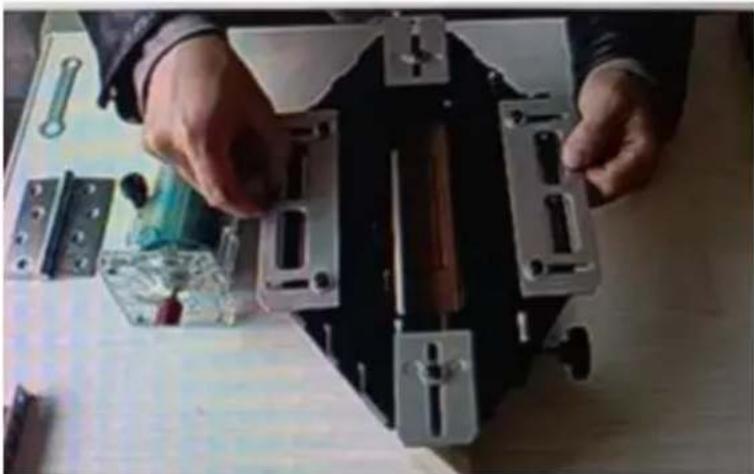

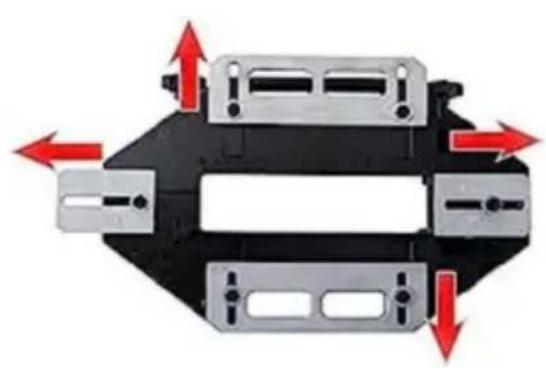

1. Ajustez les vis sur les quatre côtés pour déterminer la plage de travail de la toupie à bois.

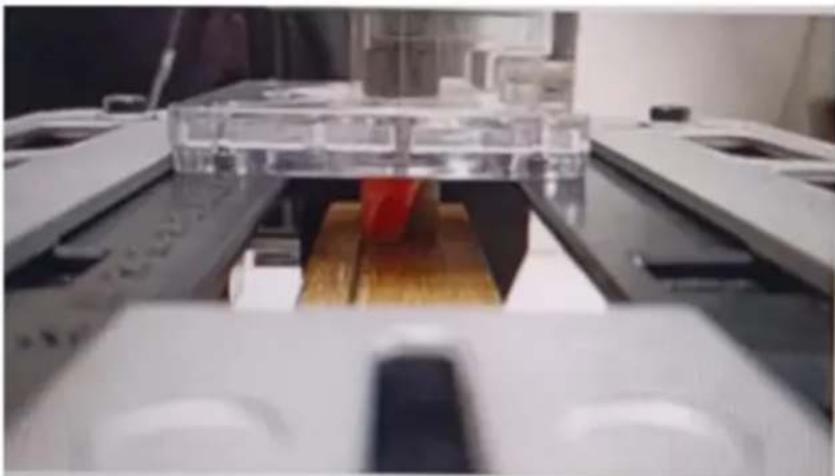

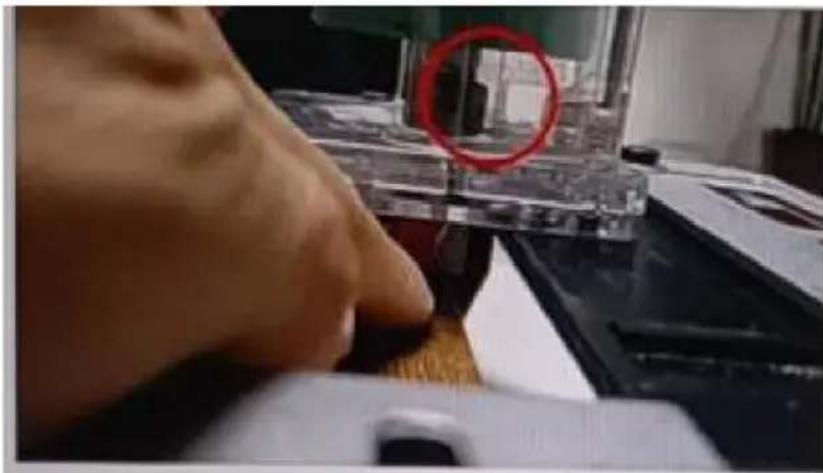

1. Ajustez la profondeur de la lame de la toupie à bois et réglez la lame pour qu'elle s'étende au-delà du bord de la porte.

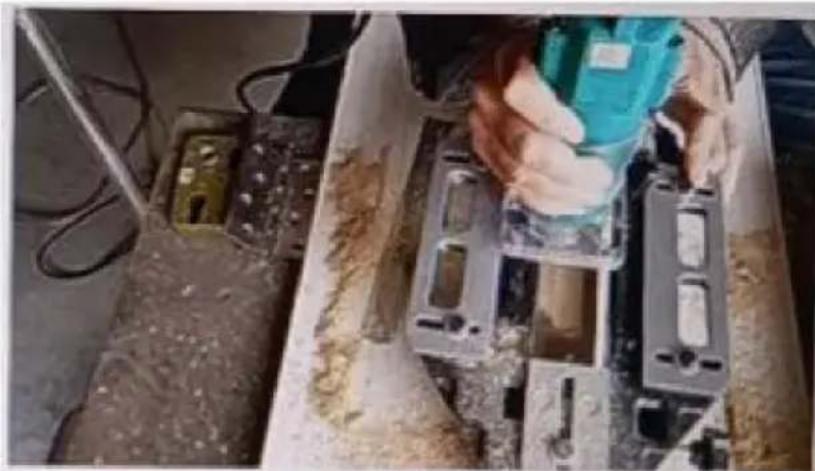

1. Rainurage avec la défonceuse à bois.

1. Il existe un certain risque que le bord de la porte soit endommagé lors du rainurage (le matériau du bois et le travail de la tête de coupe peuvent en être la cause), alors ne creusez pas tout le bois sur le bord.

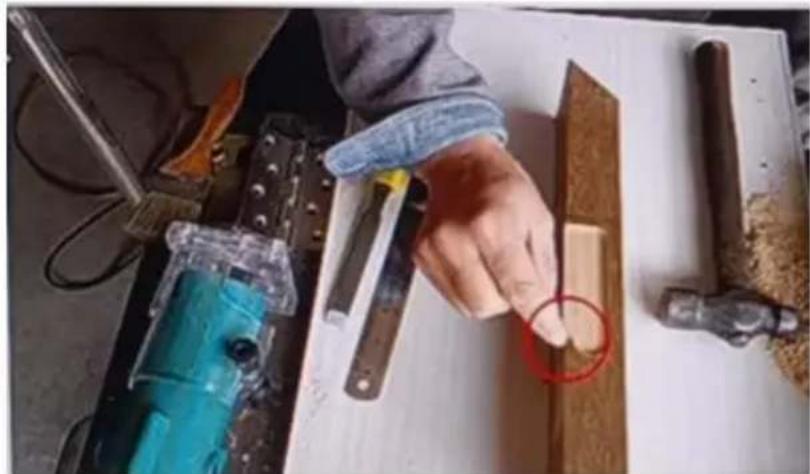

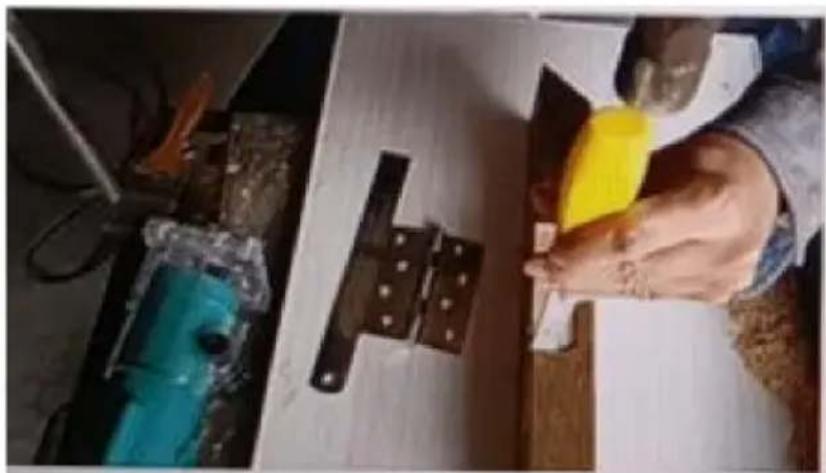

1. Utilisez un ciseau pour ciseler les sections courbes et réservées, en vous assurant que les bords sont plats.

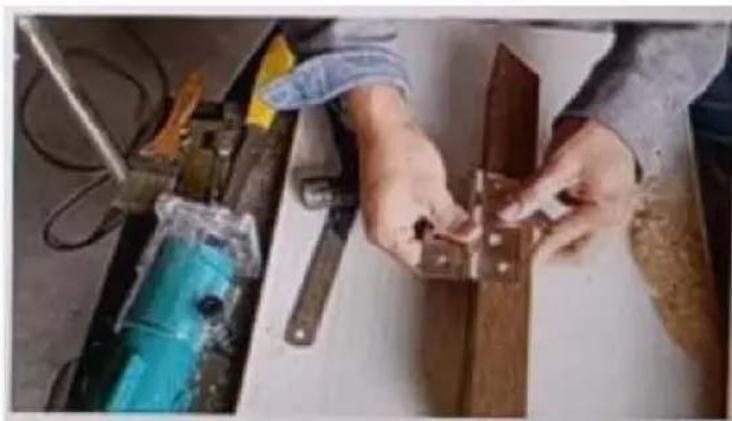

1. Terminez le rainurage et installez la charnière.

1. Après chaque utilisation, veuillez l'installer à temps et le conserver correctement pour éviter de perdre des pièces.
2. Nettoyez la surface après chaque utilisation.

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie

électronique www.vevor.com/support
