Producttype	Scharniersjabloon
Merk	Vevor
Model	SXRJL-2303
Materiaal	Aluminiumlegering
Kleur	Zwart
Maximale klemdikte	60 mm
Inbegrepen onderdelen	Hoofdlichaam, 12 mm houtbeitel, borstel, zijkniptang, vork sleutel, gebruikershandleiding
Aanbevolen gebruik	Groeven voor scharnieren en slotgeleidingsplaten op houten deuren
Veiligheidsmaatregelen	Draag een veiligheidsbril, houd handen uit de buurt van scherpe randen, koppel het elektrische gereedschap los voordat u aanpassingen doet
Onderhoud en reiniging	Reinig het oppervlak na elk gebruik, berg het op de juiste manier op om verlies van onderdelen te voorkomen
Garantie	Technische ondersteuning en elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - SXRJL-2303 Vevor

Hoe gebruik ik het Vevor SXRJL-2303 scharniersjabloon?

Markeer eerst de positie van het scharnier of de geleidingsplaat op de houten deur. Plaats de gespleten steun op de deur, bevestig deze door de zwarte moeren aan te draaien, en gebruik dan een houtfrees om de groeven te maken. Na het frezen gebruikt u een beitel om de gebogen delen te verwijderen en de randen vlak te maken.

Welke gereedschappen zijn nodig om dit sjabloon te gebruiken?

Het sjabloon moet worden gebruikt met een houtfrees (snijmachine). De meegeleverde accessoires zijn een 12 mm houtbeitel, een borstel, een zijkniptang en een vorksleutel.

Wat is de maximale klemdikte van het sjabloon?

De maximale klemdikte is 60 mm, wat geschikt is voor de meeste standaard deuren.

Is het sjabloon compatibel met alle soorten hout?

Ja, het is ontworpen voor houten deuren. Wees echter voorzichtig met kwetsbaar hout omdat het frezen de randen kan beschadigen. Gebruik een beitel om de randen af te werken.

Hoe voorkom ik schade aan de deurrand tijdens het frezen?

Graaf niet al het hout aan de rand weg. Laat een kleine voorraad en gebruik een beitel om de gebogen en gereserveerde delen te beitelen. Zo krijgt u vlakke randen zonder de deur te beschadigen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril. Houd handen, gezicht en kleding uit de buurt van scherpe randen en bewegende delen. Koppel het elektrische gereedschap los voordat u aanpassingen doet. Gebruik het niet als u moe bent of onder invloed van alcohol.

Hoe onderhoud ik het sjabloon na gebruik?

Reinig het oppervlak van het sjabloon na elk gebruik. Berg het op de juiste manier op met alle accessoires om verlies van onderdelen te voorkomen. Raadpleeg de handleiding voor meer details.

Kan ik dit sjabloon gebruiken om sloten te installeren?

Ja, het is bedoeld om zowel scharnieren als geleidingsplaten van het slotlichaam te installeren. Volg de instructies om de positie van de geleidingsplaat te markeren en te frezen.

Wat is het verschil tussen dit sjabloon en een standaard sjabloon?

De Vevor SXRJL-2303 is een gleufsjabloon (gleufpositionering) met een robuuste aluminiumlegering behuizing. Het bevat extra accessoires zoals een beitel en een tang voor een precieze afwerking.

Waar kan ik de volledige gebruikershandleiding vinden?

De gebruikershandleiding is in de verpakking inbegrepen. U kunt deze ook gratis downloaden als PDF op notice-facile.com of contact opnemen met de technische ondersteuning op www.vevor.com/support.

GEBRUIKSAANWIJZING SXRJL-2303 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHARNIERJIG

MODEL: SXRJL-2303

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Volg altijd de basisveiligheidsmaatregelen bij het gebruik van deze apparaten. Hieronder vallen:

1. Dit product bevat kleine onderdelen. Als het wordt ingeslikt, kan dit verstikkingsgevaar opleveren.
   Gevaar. Houd deze kleine onderdelen buiten bereik van kinderen!
2. Lees, begrijp en volg de instructies van de fabrikant van uw elektrisch gereedschap
   voor de veiligheid. Draag altijd een veiligheidsbril of oogbescherming voordat u begint
   bediening van elektrisch gereedschap. Houd uw handen, gezicht, haar, losse kleding en lichaam altijd
   op een veilige afstand van spindels en snijgereedschappen. Houd altijd een stevige grip op
   gereedschapshandvatten tijdens gebruik. Koppel altijd los van de stroombron
   voordat u elektrisch gereedschap afstelt.
3. Gebruik de scharniertap niet na vermoeidheid of alcoholgebruik.
4. Raadpleeg de handleiding voor het installeren en gebruiken van de mal.
5. Draag altijd een oogbescherming tijdens gebruik.
6. Houd uw handen en lichaam uit de buurt van scherpe randen en bewegende onderdelen.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	SXRJL-2303
Type	Sleufpositionering

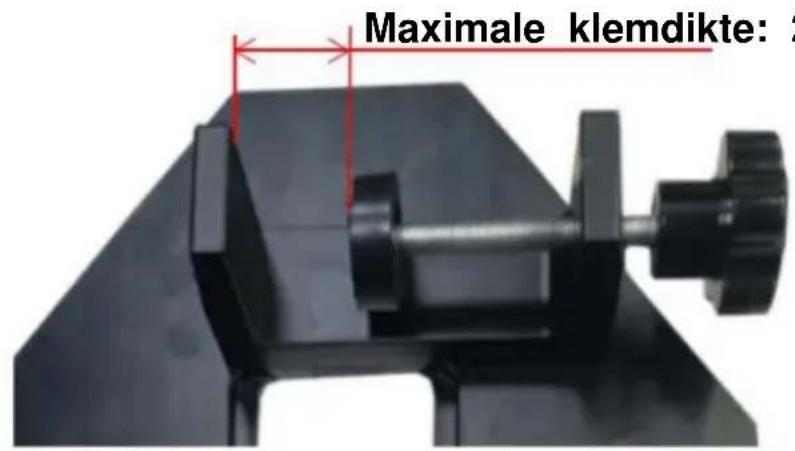

Maximale klemdikte	60mm
Materiaal	Aluminiumlegering
	ZwartKleur

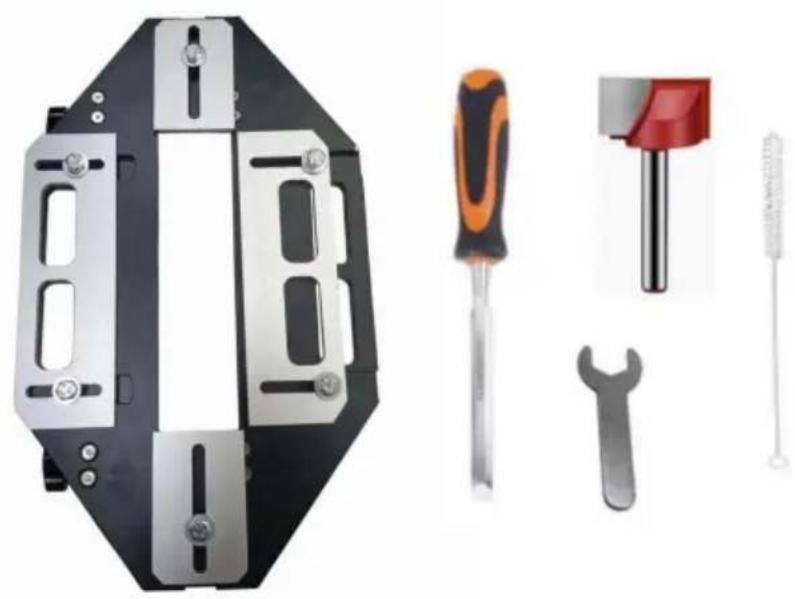

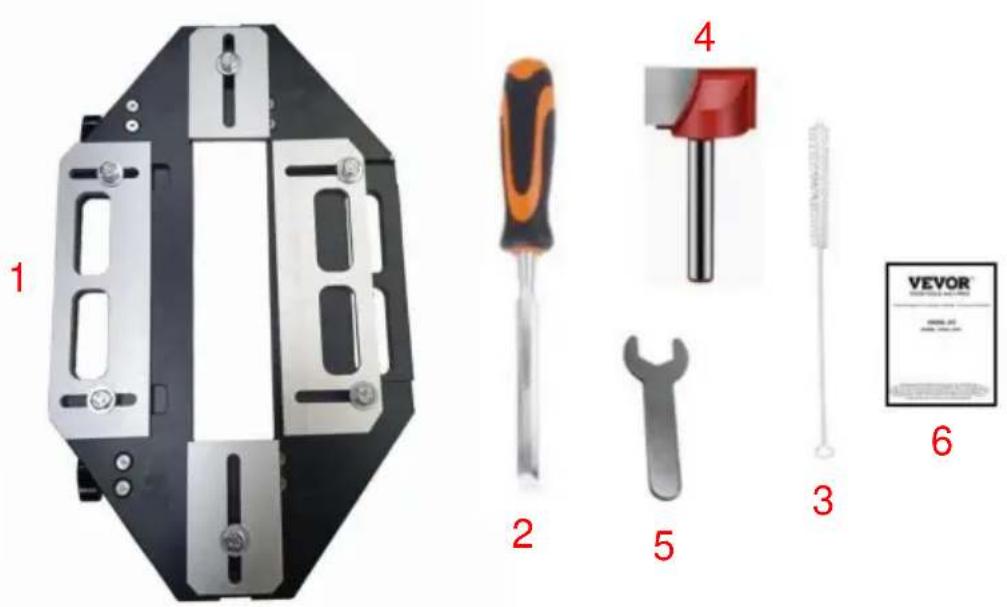

COMPONENTEN

Nee.	Naam	Hoeveelheid
1	Hoofdgedeelte	1
2	12mm houtbewerkingsbeitel	1
3	Haarborstel	1
4	Zijsnijder	1
5	Steeksleutel	1
6 Gebruiksaanwijzing		1

WERKING

OPMERKING:

1. Het gereedschap moet worden gebruikt met de trimmachine.
2. Nadat het sleuvenwerk is voltooid, zijn alle hoeken afgerond. U moet ze voor de installatie in een rechte hoek zagen.

Monteer de geleideplaat van het slothuis:

1. Markeer de positie van de geleideplaat van het slothuis op de houten d

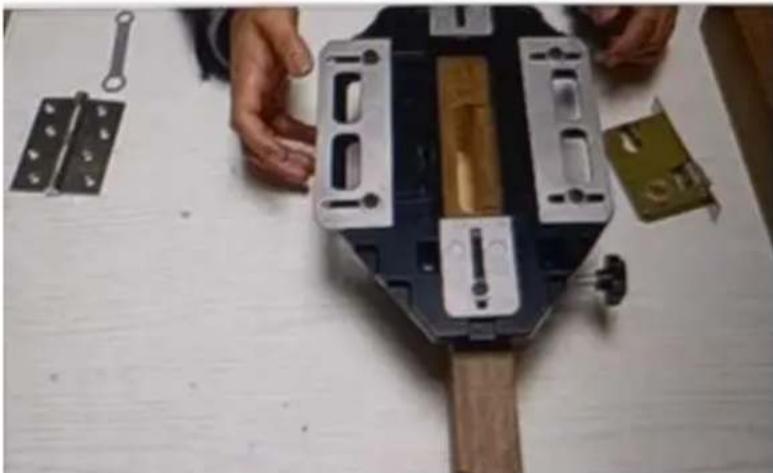

1. Plaats de sleufhouder op de houten deur en bevestig deze (klem deze vast door de zwarte moeren aan te draaien).

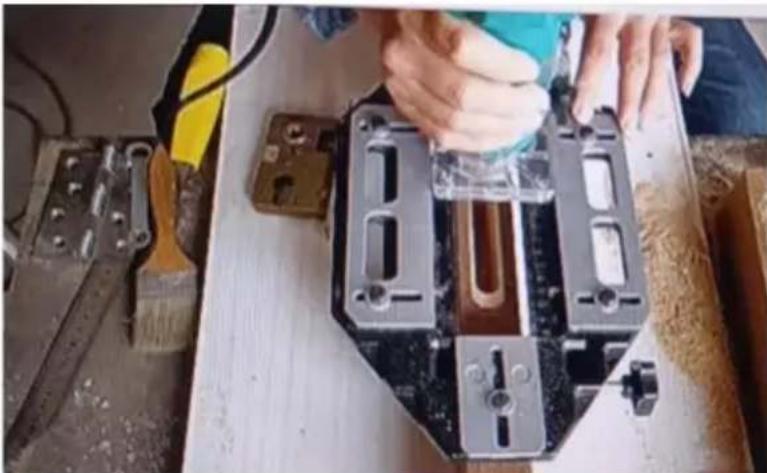

1. Gebruik de bovenfrees om sleuven te maken.

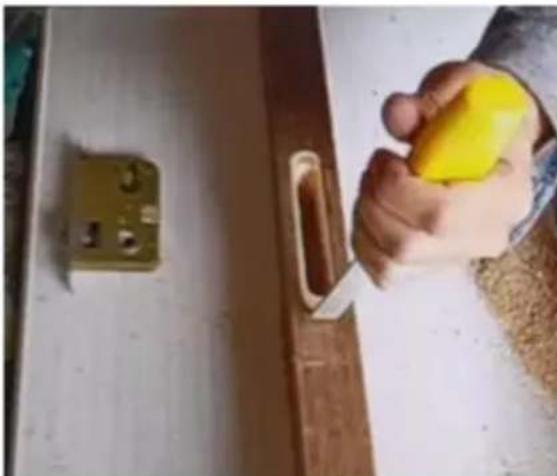

1. Gebruik een beitel om het gebogen gedeelte weg te beitelen, zodat de rand vlak wordt.

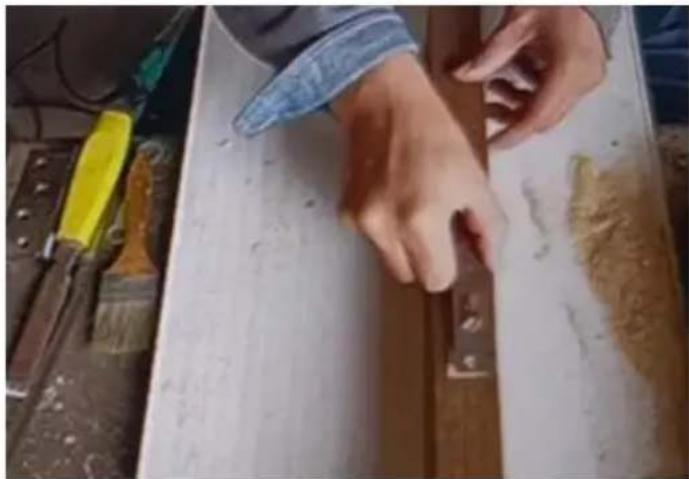

1. Maak de sleuf af en monteer de geleideplaat van het slothuis.

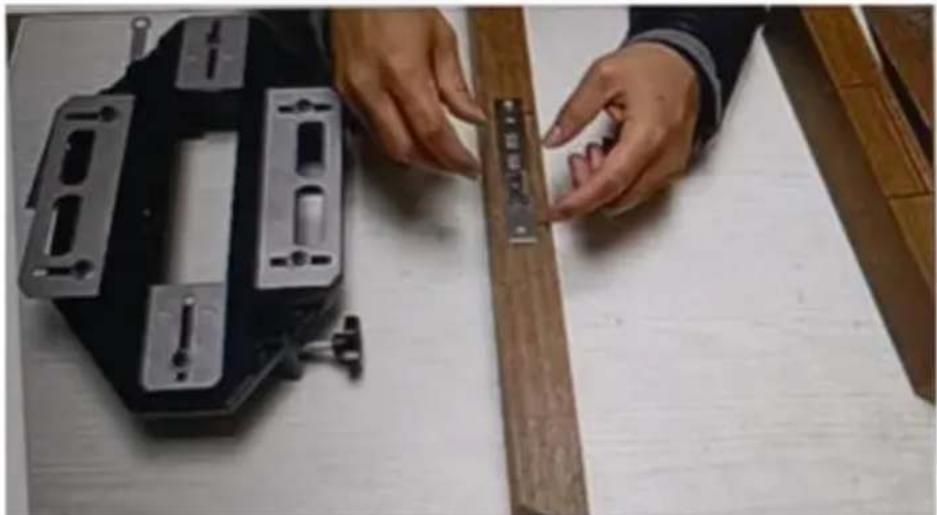

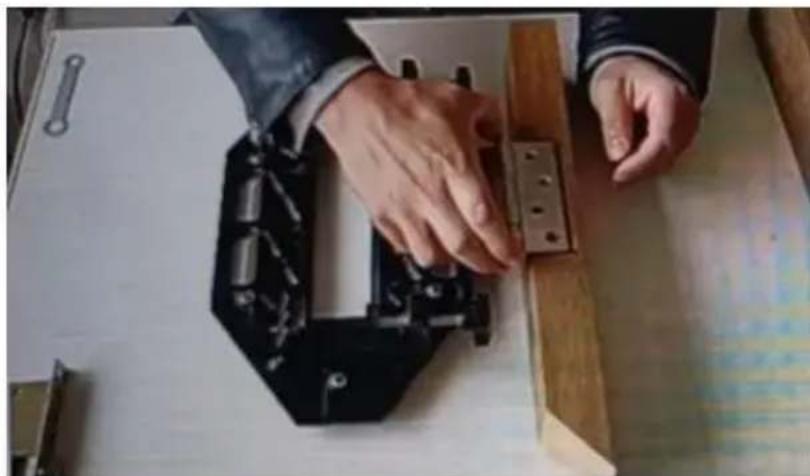

1. Markeer de positie van het scharnier op de houten deur.

1. Plaats de sleufhouder op de houten deur en bevestig deze (klem deze vast door de zwarte moeren aan te draaien).

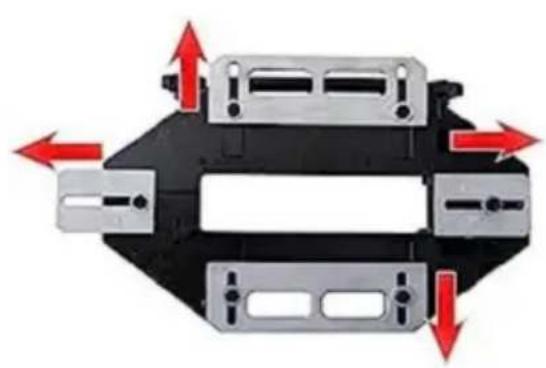

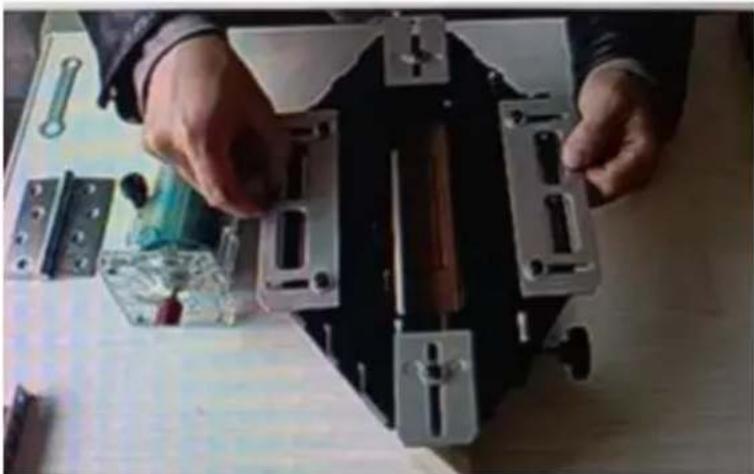

1. Stel de schroeven aan de vier zijden af om het werkbereik van de bovenfrees te bepalen.

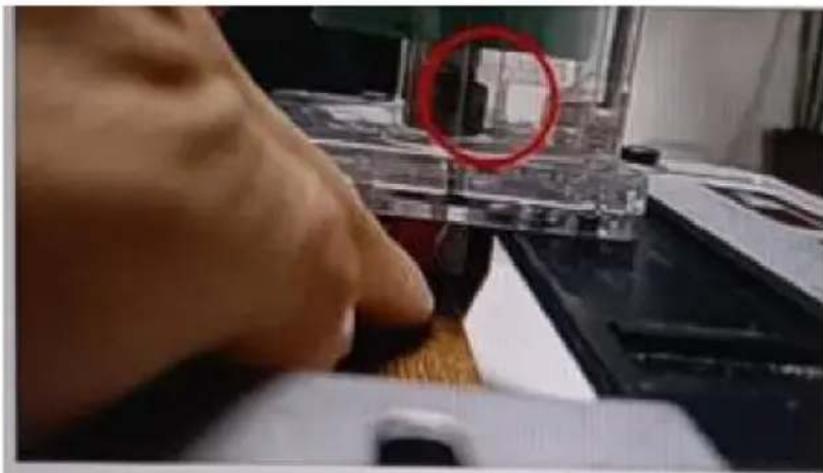

1. Pas de diepte van het zaagblad van de bovenfrees aan en zorg dat het zaagblad voorbij de rand van de deur komt.

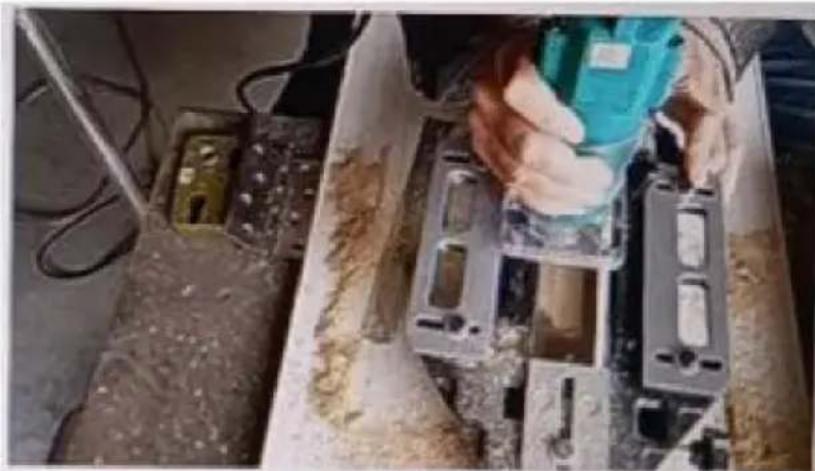

1. Sleuven maken met de bovenfrees.

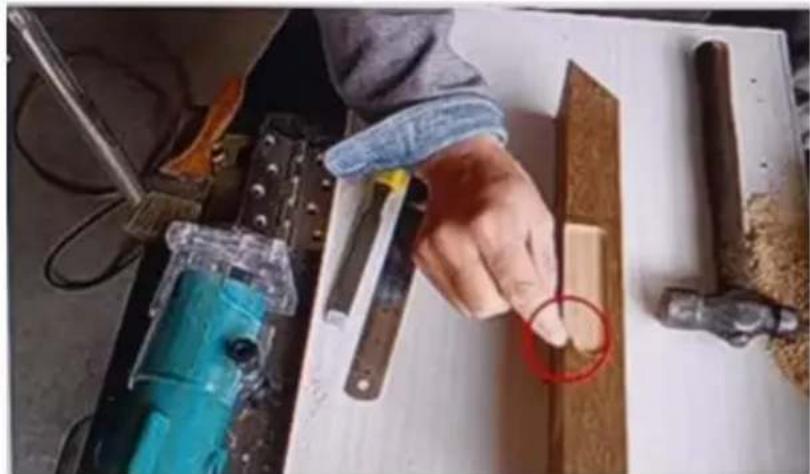

1. Er is een kans dat de rand van de deur beschadigd raakt bij het groeven (dit kan komen door het materiaal van het hout en de werking van de freeskop). Hol daarom niet het hele hout aan de rand uit.

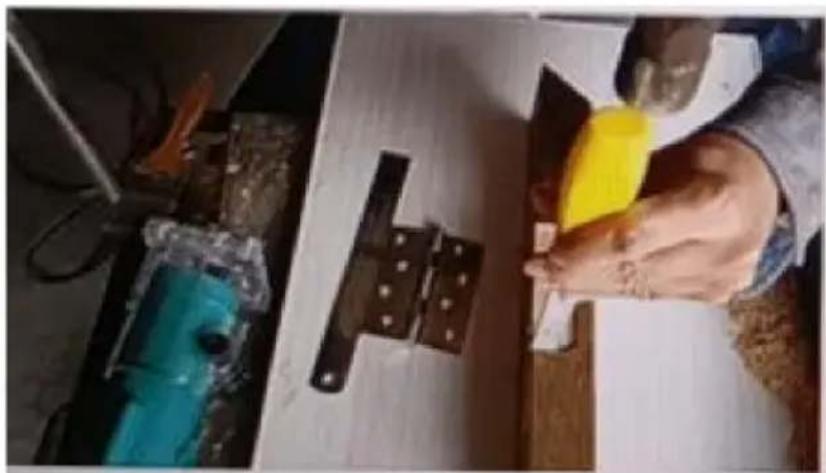

1. Gebruik een beitel om de gebogen en gereserveerde delen weg te beitelen. Zorg ervoor dat de randen vlak zijn.

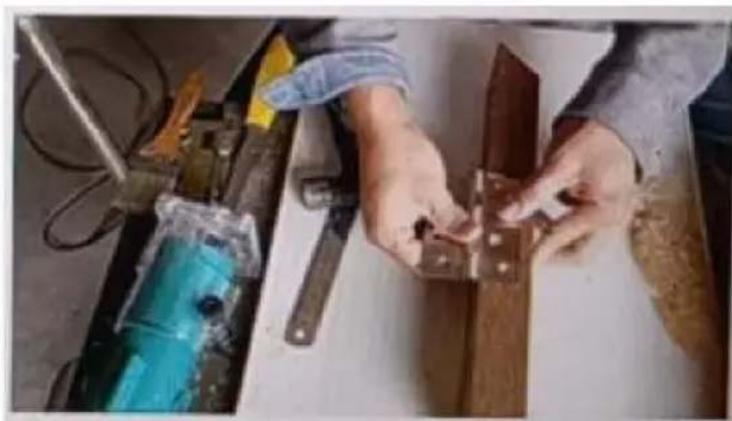

1. Maak het sleufwerk af en monteer het scharnier.

1. Installeer het product na elk gebruik op tijd en bewaar het goed om verlies van onderdelen te voorkomen.
2. Maak het oppervlak na elk gebruik schoon.
