XRS026 - Boormal Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Gaatjesmal voor zaklade
Merk	Vevor
Model	XRS026
Aantal boorgaten	2
Aantal spanenverwijderingsgaten	2
Inhoud van de verpakking	1 x boormal, 1 x kruisboor, 1 x boorbits, 1 x klem, 1 x stopkraag, 1 x inbussleutel, 50 x schroeven
Dikte-instelling	Meet de dikte van de plank, pas de schuif en de klem aan
Diepte-instelling	Stopkraag op de boor, diepte overeenkomend met de schroeflengte
Snelle ontgrendeling	Ja
Type klem	Klem inbegrepen
Compatibele boorbits	Kegelpuntsboorbits (meegeleverd)
Vereiste veiligheid	Veiligheidsbril, ademhalingsmasker, handschoenen
Onderhoud	Veeg roestwerende olie na gebruik af, droog opbergen
Beoogd gebruik	Montage van houten planken via zakgaten
Probleemoplossing braam	Pas de rotatiesnelheid van de schroevendraaier aan
Probleemoplossing te diep gat	Stel de stopkraag af en gebruik de klem
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - XRS026 Vevor

Hoe stel ik de boordiepte in?

Gebruik de meegeleverde stopkraag. Plaats deze op de boor op afstand L1 overeenkomend met de plaatdikte. Boor tot de kraag de mal raakt.

Welke boorbits gebruiken met deze mal?

De mal wordt geleverd met specifieke kegelpuntsboorbits. Gebruik geen andere boorbits om schade aan de geleider te voorkomen.

Hoe bevestig ik de mal op de plank?

Gebruik de meegeleverde klem. Pas de opening met de bout aan zodat deze iets kleiner is dan de totale dikte van de plank en ondersteuning. Druk op de trekker om te klemmen.

Wat te doen als het gat bramen heeft?

Dit is vaak te wijten aan een te langzame rotatiesnelheid. Verhoog de snelheid van uw schroevendraaier. Controleer ook of de boor goed geslepen is.

Hoe onderhoud ik de mal?

Veeg na gebruik roestwerende olie op de boorbits en metalen delen. Berg op een droge plaats op.

Welke schroeven gebruiken?

De mal wordt geleverd met 50 schroeven. Gebruik conische kop schroeven geschikt voor de dikte van uw planken. De lengte moet voldoende zijn om de twee stukken te verbinden.

Kan ik deze mal gebruiken met andere materialen dan hout?

Het is ontworpen voor hout. Gebruik op metaal of plastic kan de boor en de mal beschadigen. Draag een masker als u werkt met materialen die schadelijk stof produceren.

Hoe vervang ik de boorbits?

De boorbits zijn verwijderbaar. Gebruik de inbussleutel om de bevestigingsschroef los te draaien indien nodig. Plaats de nieuwe boor en draai vast.

Is de mal geschikt voor beginners?

Ja, het is ontworpen om gemakkelijk te gebruiken. De handleiding beschrijft de instellingen en montage. Draag altijd beschermingsmiddelen.

Waar vind ik technische ondersteuning?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING XRS026 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZAKGATENJIG

MODEL: XRS026

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank voor het kiezen van deze zakgatenjig. Lees alle instructies.

voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te behalen.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Let op! Draag een ademmasker. Stof dat schadelijk is voor gezondheid kan worden gegenereerd bij het werken met hout en andere materialen.

WAARSCHUWING!

Lees en begrijp alle instructies voordat u deze zakgatenjig gebruikt.

De bediener moet de basisvoorzorgsmaatregelen in acht nemen om het risico op persoonlijk letsel en/of schade aan de apparatuur te verminderen. Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bedienings- of inspectie- en onderhoudsinstructies.

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkplek schoon, goed verlicht en vrij van afleidingen.
2. Houd iedereen die niet de juiste veiligheidsuitrusting draagt uit de buurt van het werkgebied.
3. Bewaar ongebruikte gereedschappen op een veilige en droge plaats om roest of schade te voorkomen. Sluit de pocket hole jig af en houd deze buiten bereik van kinderen.

PERSOONLIJKE VEILIGHEID

WAARSCHUWING! Draag altijd persoonlijke beschermingsmiddelen.

PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een veiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan CSA Z94.3-07 of ANSI Z87.1-normen, afhankelijk van het type uitgevoerde werkzaamheden.
2. Draag handschoenen die bescherming bieden op basis van de werkmaterialen of om de kans op letsel te verminderen door de effecten van gereedschapstrillingen.
3. Draag beschermende kleding die geschikt is voor de werkomgeving en de pocket hole jig.
4. Het wordt aanbevolen om antislipschoenen te dragen om de juiste grip en balans te behouden tijdens het werk in de omgeving.

PERSOONLIJKE VOORZORGSMAATREGELEN

Controleer de pocket hole jig, persoonlijke bewegingen en de werkomgeving om

Voorkom persoonlijk letsel of schade aan de pocket hole jig.

1. Gebruik de pocket hole jig niet als u moe bent of onder invloed van drugs, alcohol of medicijnen.
2. Vermijd het dragen van kleding of sieraden die verstrikt kunnen raken in de bewegende delen.

onderdelen van een gereedschap. Houd lang haar bedekt of vastgebonden.

SPECIFIEKE VEILIGHEIDSMAATREGELEN

1. Gebruik de juiste pocket hole jig voor de klus. Deze pocket hole jig is ontworpen voor een specifieke functie. Wijzig of verander deze pocket hole jig niet en gebruik hem niet voor een onbedoeld doel.
2. Houd lichaamsdelen uit de buurt van knellende plekken tijdens gebruik.
3. Kinderen mogen dit product niet bedienen, tenzij ze worden begeleid door een

volwassen

1. Let op de veiligheid tijdens het gebruik om te voorkomen dat uw vingers bekneld raken.

WAARSCHUWING!

Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) NIET de plaats innemen van strikte naleving van de veiligheidsregels voor gereedschap. Als u dit gereedschap onveilig of onjuist gebruikt, kunt u ernstig persoonlijk letsel oplopen.

Model en parameters

	XRS026Model
Aantal boorgaten	2
Aantal gaten voor het verwijderen van spaanders	2

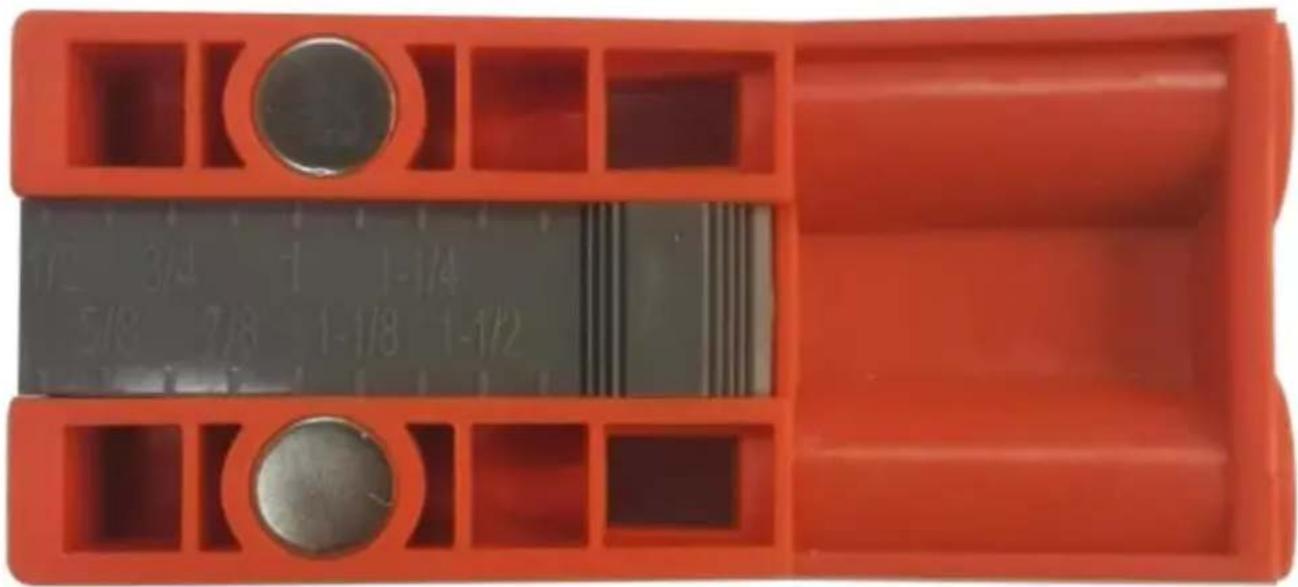

Structuurdiagram

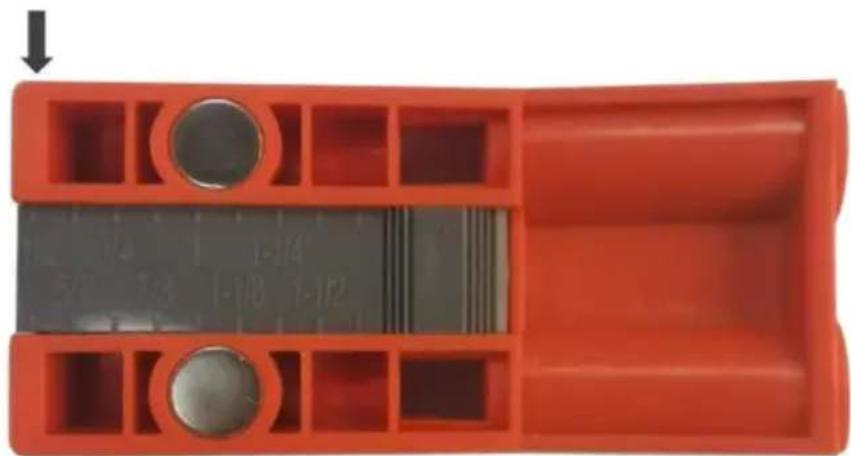

U kunt de positie van de schuifregelaar snel aanpassen aan de dikte van het bord.

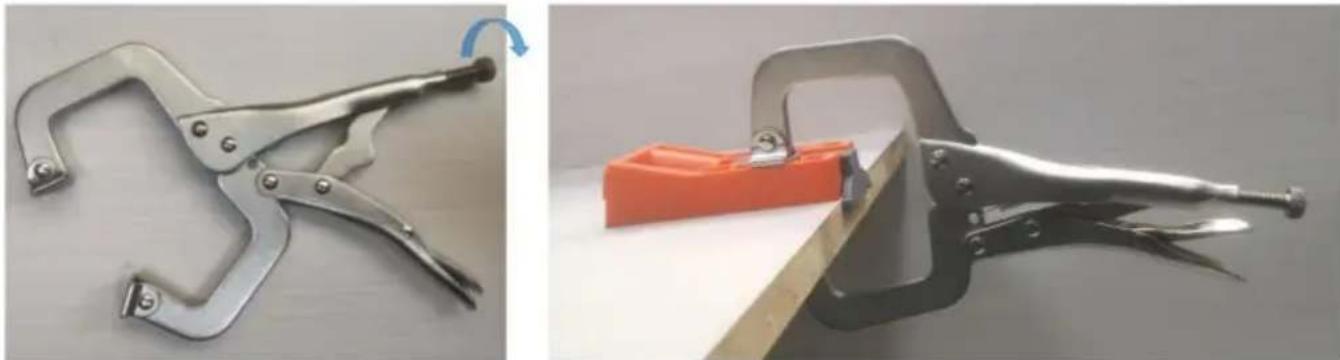

Pas de openingsgrootte van de tang aan met de bout (iets minder dan de dikte van de plaat en de bevestiging samen). Door de trekker over te halen, wordt de klem vastgezet.

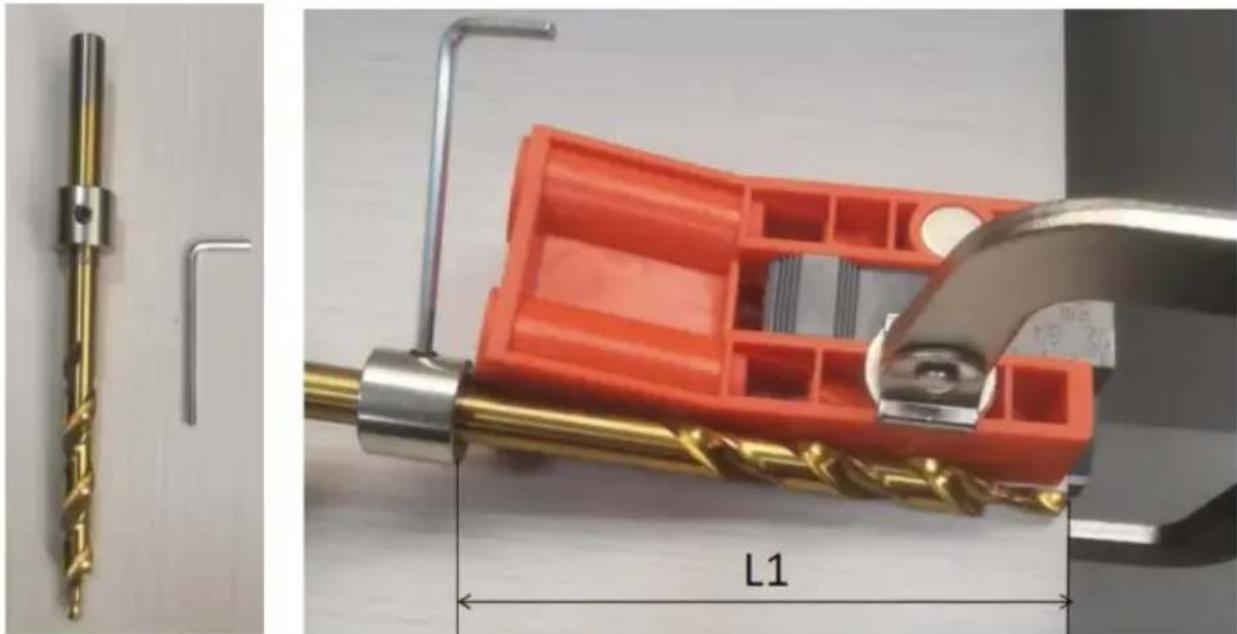

3. Pas de diepte van het gat aan. De

stopkraag wordt op de boortjes vergrendeld op een positie die gelijk is aan L1, zoals afgebeeld.

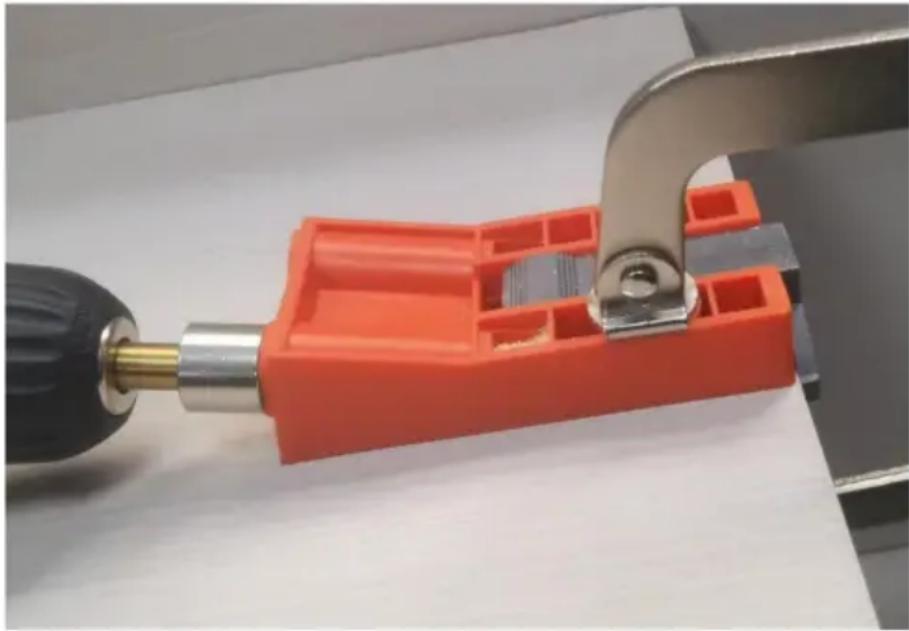

het gat zo diep dat de remring stopt.

Houd er rekening mee dat de richting van de boorkracht parallel is aan het proefgat. Continue werking gedurende een lange tijd zal leiden tot verhitting van het proefgat, wat de levensduur negatief zal beïnvloeden.

Probleemoplossingsinstructie

Probleem	Redenen	Oplossing
Er zitten bramen rond het gat.	Deze snelheid is te laag.	Pas de rotatiesnelheid aan van de schroevendraaier.
Het gat was gemaakt.	1. Het gat werd geboord te diep.2. De gatenmal is niet beveiligd.	1. Pas de stopkraag aan naar de juiste positie op de boor.2. Gebruik de tang om Zorg ervoor dat het gereedschap beveiligd.3. Koop de schroeven van geschikte lengte

Onderhoud

1. Zorg ervoor dat de boor parallel is aan de krachtrichting, de gathuls niet

Gemakkelijk te dragen.

1. Veeg de antiroestolie af na gebruik van de boormachine om roest te voorkomen.
