XRS026 - Maschera di foratura Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Maschera per foratura a tasca
Marca	Vevor
Modello	XRS026
Numero di fori di foratura	2
Numero di fori di rimozione trucioli	2
Contenuto della confezione	1 x maschera per foratura, 1 x punte incrociate, 1 x punte, 1 x morsetto, 1 x collare di arresto, 1 x chiave esagonale, 50 x viti
Regolazione dello spessore	Misurare lo spessore del pannello, regolare il cursore e il morsetto
Regolazione della profondità	Collare di arresto sulla punta, profondità corrispondente alla lunghezza di avvitamento
Sgancio rapido	Sì
Tipo di morsetti	Morsetto incluso
Punte compatibili	Punte a punta conica (incluse)
Sicurezza richiesta	Occhiali di protezione, maschera respiratoria, guanti
Manutenzione	Strofinare l'olio antiruggine dopo l'uso, riporre in luogo asciutto
Utilizzo previsto	Assemblaggio di pannelli in legno tramite fori a tasca
Risoluzione problemi bave	Regolare la velocità di rotazione del cacciavite
Risoluzione problemi foro troppo profondo	Regolare il collare di arresto e utilizzare il morsetto
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - XRS026 Vevor

Come regolare la profondità di foratura?

Utilizzare il collare di arresto incluso. Posizionarlo sulla punta alla distanza L1 corrispondente allo spessore del pannello. Forare fino a quando il collare tocca la maschera.

Quali punte utilizzare con questa maschera?

La maschera viene fornita con punte a punta conica specifiche. Non utilizzare altre punte per evitare di danneggiare la guida.

Come fissare la maschera sul pannello?

Utilizzare il morsetto incluso. Regolare l'apertura con il bullone in modo che sia leggermente inferiore allo spessore totale del pannello e del supporto. Premere il grilletto per serrare.

Cosa fare se il foro ha bave?

Ciò è spesso dovuto a una velocità di rotazione troppo lenta. Aumentare la velocità del cacciavite. Verificare anche che la punta sia ben affilata.

Come manutenere la maschera?

Dopo l'uso, pulire l'olio antiruggine sulle punte e sulle parti metalliche. Conservare in un luogo asciutto.

Quali viti utilizzare?

La maschera viene fornita con 50 viti. Utilizzare viti a testa conica adatte allo spessore dei pannelli. La lunghezza deve essere sufficiente per assemblare i due pezzi.

Posso utilizzare questa maschera con materiali diversi dal legno?

È progettata per il legno. L'uso su metallo o plastica può danneggiare la punta e la maschera. Indossare una maschera se si lavora con materiali che generano polvere nociva.

Come sostituire le punte?

Le punte sono rimovibili. Utilizzare la chiave esagonale per allentare la vite di fissaggio se necessario. Inserire la nuova punta e serrare.

La maschera è adatta ai principianti?

Sì, è progettata per essere facile da usare. Il manuale descrive le regolazioni e l'assemblaggio. Indossare sempre dispositivi di protezione.

Dove trovare l'assistenza tecnica?

Visita www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE XRS026 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

JIG PER FORI TASCABILE

MODELLO: XRS026

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

JIG PER FORI TASCABILE

MODELLO: XRS026

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto questo jig per fori. Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodo
	Attenzione! Indossare una maschera respiratoria. La polvere che è dannosa per la salute può essere generata quando si lavora sul legno e altro materiali.

AVVERTIMENTO!

Leggere e comprendere tutte le istruzioni prima di utilizzare questa dima per fori tascabili. L'operatore deve seguire le precauzioni di base per ridurre il rischio di lesioni personali e/o danni all'attrezzatura. Conservare questo manuale per avvisi di sicurezza, precauzioni, istruzioni operative o di ispezione e manutenzione.

AREA DI LAVORO

1. Operare in un ambiente di lavoro sicuro. Mantenere l'area di lavoro pulita, ben illuminata e priva di distrazioni.
2. Tenere lontano dall'area di lavoro chiunque non indossi l'attrezzatura di sicurezza appropriata.
3. Conservare correttamente gli utensili non utilizzati in un luogo sicuro e asciutto per evitare ruggine o danni. Bloccare la dima per fori tascabili e tenerla fuori dalla portata dei bambini.

SICUREZZA PERSONALE

ATTENZIONE! Indossare sempre dispositivi di protezione individuale.

DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme a CSA Z94.3-07 o ANSI Standard Z87.1 in base al tipo di lavoro svolto.
2. Indossare guanti che forniscano protezione in base ai materiali di lavoro o per ridurre gli effetti delle vibrazioni degli utensili.
3. Indossare indumenti protettivi adatti all'ambiente di lavoro e alla dima per fori tascabili.
4. Si consigliano calzature antiscivolo per mantenere l'appoggio e l'equilibrio durante il lavoro.

PRECAUZIONI PERSONALI

Controllare la dima per fori tascabili, il movimento personale e l'ambiente di lavoro per evitare lesioni personali o danni alla dima per fori tascabili.

1. Non utilizzare alcun jig per fori tascabili quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.
2. Evitare di indossare abiti o gioielli che possano impigliarsi durante il movimento di parti di uno strumento. Tieni i capelli lunghi coperti o legati.

PRECAUZIONI SPECIFICHE DI SICUREZZA

1. Utilizzare il jig per fori tascabili corretto per il lavoro. Questo jig per fori tascabili è stato progettato per una funzione specifica. Non modificare o alterare questo jig per fori tascabili o utilizzarlo per uno scopo non intenzionale.
2. Durante l'uso, tenere le parti del corpo lontane dalle aree di pizzicamento.
3. Ai bambini non è consentito utilizzare questo prodotto se non accompagnati da un adulto.
4. Prestare attenzione alla sicurezza durante l'uso per evitare di schiacciare le dita.

AVVERTIMENTO!

NON lasciare che la comodità o la familiarità con il prodotto (acquisita dall'uso ripetuto) sostituiscano la rigorosa osservanza delle norme di sicurezza dell'utensile. Se si utilizza questo utensile in modo non sicuro o non corretto, si possono subire gravi lesioni personali.

Modello e parametri

Modello	XRS026
Numero di fori di perforazione	2
Numero di fori per la rimozione dei trucioli	2

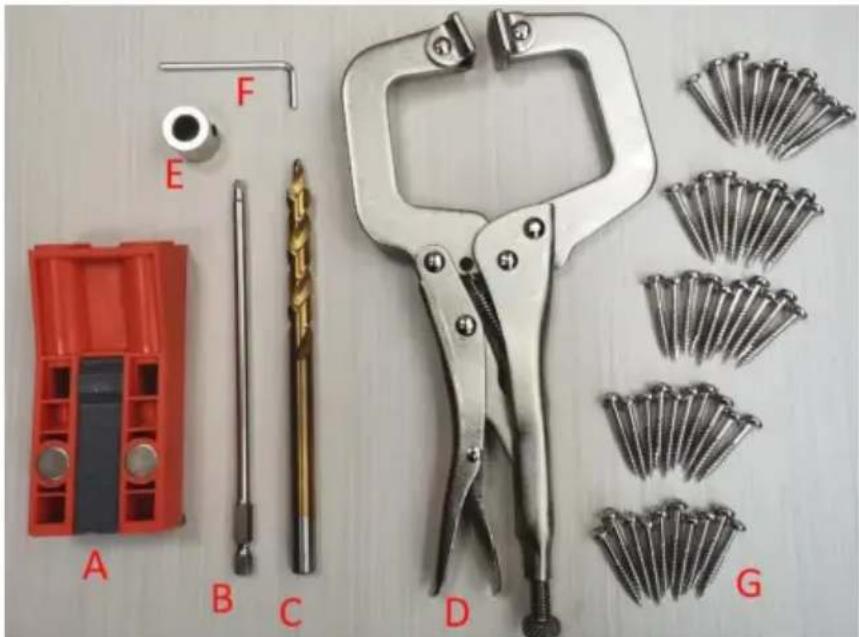

Diagramma della struttura

A: 1 x Jig per fori tascabili B: 1 x punte a croce C: 1 x Punte da trapano D: 1 x Pinza di serraggio E: 1 x collare di arresto F: 1 x chiave esagonale G: 50 x Viti

Montaggio e utilizzo 1.

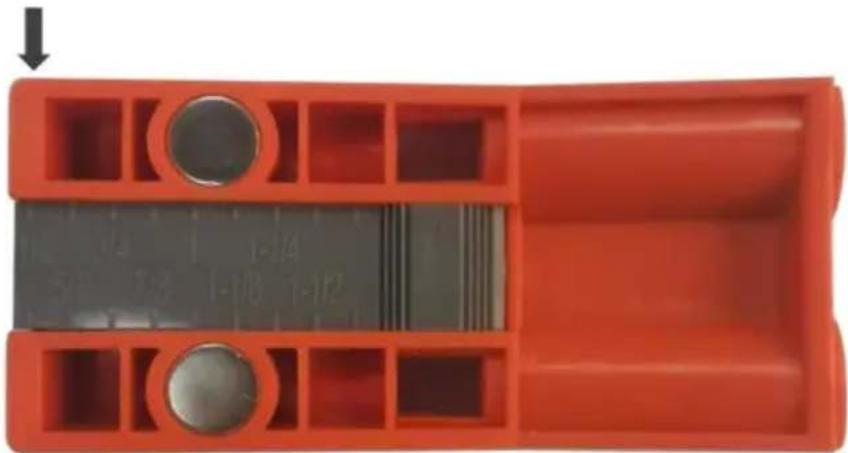

Impostazione dello spessore

regolabile Misura lo spessore della tua tavola.

È possibile regolare rapidamente la posizione del cursore in base allo spessore della tavola.

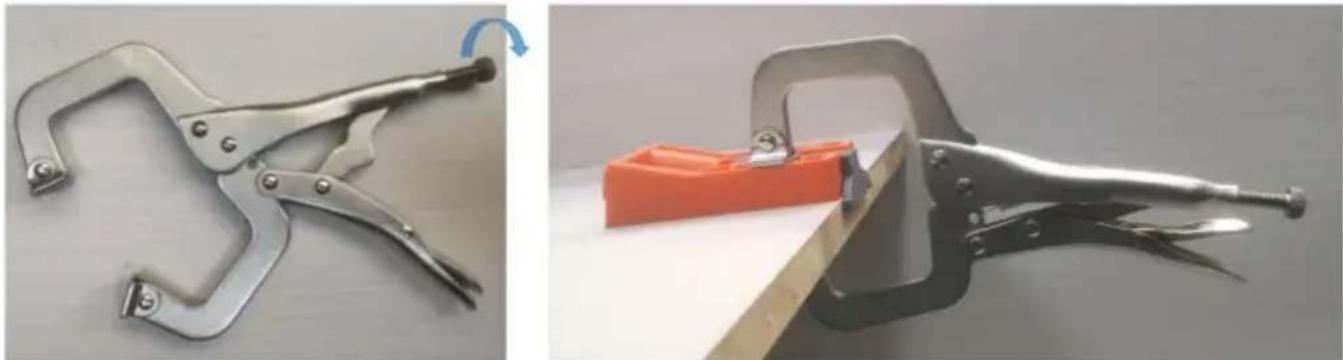

Regolare la dimensione di apertura delle pinze tramite il bullone (leggermente inferiore allo spessore della piastra e del fissaggio combinati). Tirando il grilletto si fissa il morsetto.

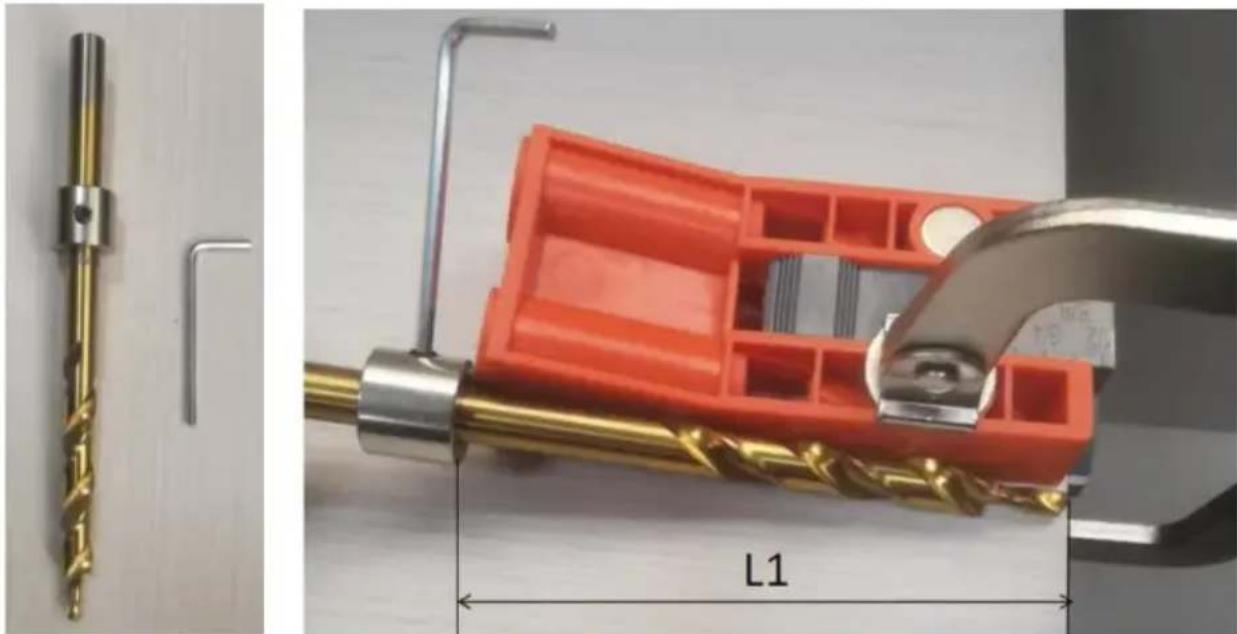

3. Regolare la profondità del foro. Il collare

di arresto è bloccato sulle punte del trapano in una posizione uguale a L1 come mostrato.

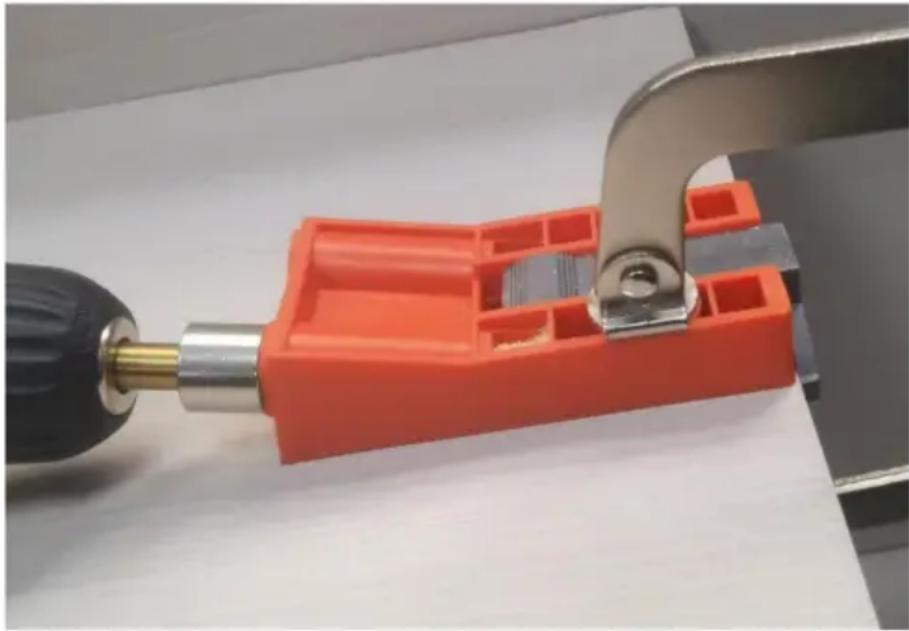

foro Eseguire il foro fino all'arresto dell'anello del freno.

Si noti che la direzione della forza di perforazione è parallela al foro pilota. Un funzionamento continuo per un lungo periodo di tempo causerà il surriscaldamento del foro pilota e ciò comprometterà la durata utile.

Istruzioni per la risoluzione dei problemi

Problema	Motivi	Soluzione
Ci sono delle bardane in giro il buco.	Questa velocità è troppo lenta.	Regolare la velocità di rotazione del cacciavite.
Il foro è stato praticato.	1. Il foro è stato praticato troppo profondo.2. Il dispositivo di foratura non è protetto.	1. Regolare il collare di arresto nella posizione corretta su la punta del trapano.2. Utilizzare le pinze per assicurarsi che lo strumento sia protetto.3. Acquista le viti di lunghezza appropriata

Manutenzione

1. Assicurarsi che il trapano sia parallelo alla direzione della forza, il manicotto del foro non facile da indossare.
2. Dopo aver utilizzato il trapano, pulire l'olio antiruggine per evitare la formazione di ruggine.
