SXRJL-2303 - Szablon do wiercenia Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Szablon do zawiasów
Marka	Vevor
Model	SXRJL-2303
Materiał	Stop aluminium
Kolor	Czarny
Maksymalna grubość zacisku	60 mm

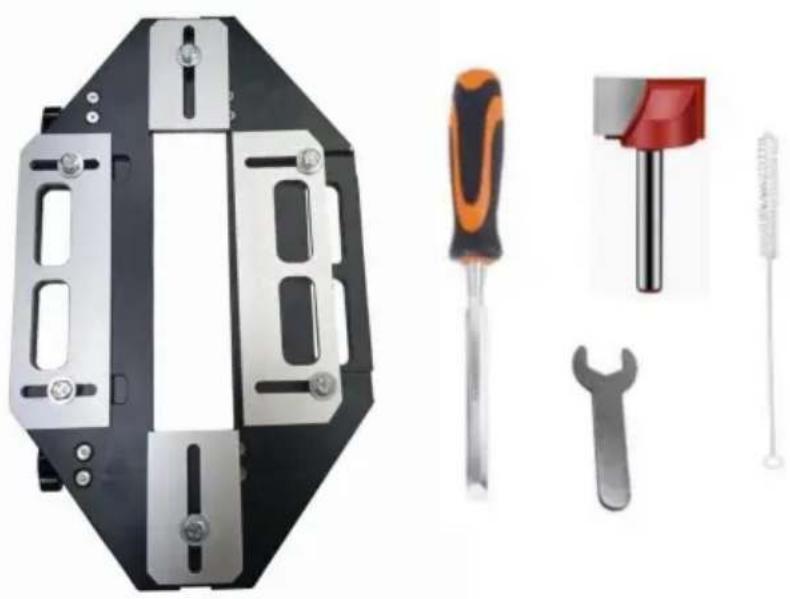

Dołączone elementy	Główny korpus, dłuto do drewna 12 mm, szczotka, szczypce boczne, klucz widełkowy, instrukcja obsługi
Zalecane zastosowanie	Rowkowanie pod zawiasy i płytki prowadzące zamka na drzwiach drewnianych
Środki ostrożności	Nosić okulary ochronne, trzymać ręce z dala od ostrych krawędzi, odłączyć narzędzie elektryczne przed regulacją
Konserwacja i czyszczenie	Czyścić powierzchnię po każdym użyciu, odpowiednio przechowywać, aby uniknąć zgubienia części
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancji dostępne na www.vevor.com/support

Często zadawane pytania - SXRJL-2303 Vevor

Jak używać szablonu do zawiasów Vevor SXRJL-2303?

Najpierw zaznacz położenie zawiasu lub płytki prowadzącej na drzwiach drewnianych. Umieść rozcięty wspornik na drzwiach, przymocuj go dokręcając czarne nakrętki, a następnie użyj frezarki do drewna do wykonania rowków. Po wyrowkowaniu użyj dłuta, aby usunąć zakrzywione części i wyrównać krawędzie.

Jakie narzędzia są potrzebne do użycia tego szablonu?

Szablon należy używać z frezarką do drewna (maszyną tnącą). Dołączone akcesoria to dłuto do drewna 12 mm, szczotka, szczypce boczne i klucz widełkowy.

Jaka jest maksymalna grubość zacisku szablonu?

Maksymalna grubość zacisku wynosi 60 mm, co pasuje do większości standardowych drzwi.

Czy szablon jest kompatybilny ze wszystkimi rodzajami drewna?

Tak, jest przeznaczony do drzwi drewnianych. Jednak należy zachować ostrożność w przypadku kruchego drewna, ponieważ rowkowanie może uszkodzić krawędzie. Użyj dłuta, aby wykończyć krawędzie.

Jak uniknąć uszkodzenia krawędzi drzwi podczas rowkowania?

Nie wycinaj całego drewna na krawędzi. Zostaw mały zapas i użyj dłuta do dłutowania zakrzywionych i zapasowych części. Pozwoli to uzyskać płaskie krawędzie bez uszkadzania drzwi.

Jakie są ważne zasady bezpieczeństwa?

Zawsze noś okulary ochronne. Trzymaj ręce, twarz i ubranie z dala od ostrych krawędzi i ruchomych części. Odłącz narzędzie elektryczne przed jakąkolwiek regulacją. Nie używaj go, jeśli jesteś zmęczony lub pod wpływem alkoholu.

Jak konserwować szablon po użyciu?

Czyść powierzchnię szablonu po każdym użyciu. Przechowuj go prawidłowo ze wszystkimi akcesoriami, aby uniknąć zgubienia części. Szczegóły znajdziesz w instrukcji.

Czy mogę użyć tego szablonu do montażu zamków?

Tak, jest przeznaczony do montażu zarówno zawiasów, jak i płytek prowadzących korpusu zamka. Postępuj zgodnie z instrukcjami, aby zaznaczyć i wyrowkować położenie płytki prowadzącej.

Jaka jest różnica między tym szablonem a standardowym szablonem?

Vevor SXRJL-2303 to szablon szczelinowy (pozycjonowanie szczelin) z wytrzymałym korpusem ze stopu aluminium. Zawiera dodatkowe akcesoria, takie jak dłuto i szczypce, do precyzyjnego wykończenia.

Gdzie mogę znaleźć pełną instrukcję obsługi?

Instrukcja obsługi jest dołączona do opakowania. Można ją również bezpłatnie pobrać w formacie PDF ze strony notice-facile.com lub skontaktować się z pomocą techniczną na www.vevor.com/support.

INSTRUKCJA OBSŁUGI SXRJL-2303 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

PRZYRZĄD DO ZAWIASU

MODEL: SXRJL-2303

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PRZYRZĄD DO ZAWIASU

MODEL: SXRJL-2303

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Korzystając z tych urządzeń, należy zawsze przestrzegać podstawowych środków ostrożności. Należą do nich:

1. Ten produkt zawiera małe części. W przypadku połknięcia może dojść do zadławienia. zagrożenie. Trzymaj te małe części z dala od dzieci!
2. Przeczytaj, zrozum i postępuj zgodnie z instrukcjami producenta elektronarzędzi dla bezpieczeństwa. Zawsze zakładaj okulary ochronne lub osłony oczu przed rozpoczęciem obsługa elektronarzędzi. Zawsze trzymaj ręce, twarz, włosy, luźne ubranie i ciało w bezpiecznej odległości od wrzecion i narzędzi tnących. Zawsze trzymaj mocno uchwyty narzędzi podczas pracy. Zawsze odłączaj od źródła zasilania przed regulacją elektronarzędzi.
3. Nie należy obsługiwać urządzenia do gwintowania zawiasów po zmeczeniu lub pod wpływem alkoholu.
4. Zapoznaj się z instrukcją montażu i użytkowania przyrządu.
5. Podczas użytkowania należy zawsze nosić okulary ochronne.
6. Trzymaj rece i ciało z dala od ostrych krawędzi i ruchomych części.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	SXRJL-2303
Typ	Pozycjonowanie slotów

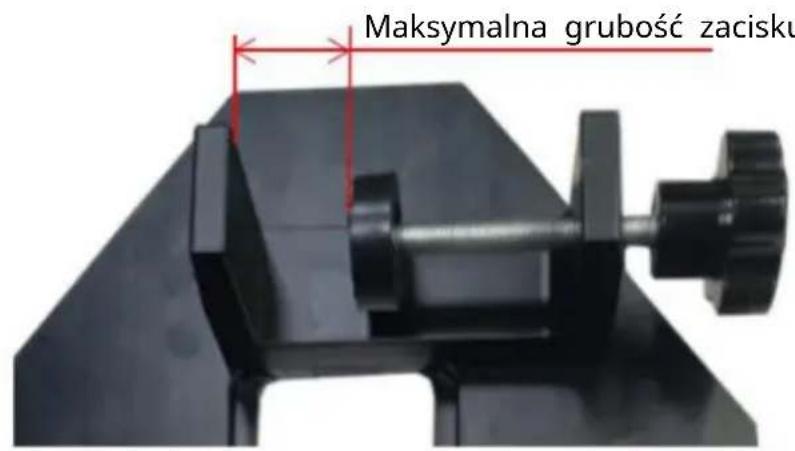

Maksymalna grubość zacisku	60mm
Tworzywo	Stop aluminium
Kolor	Czarny

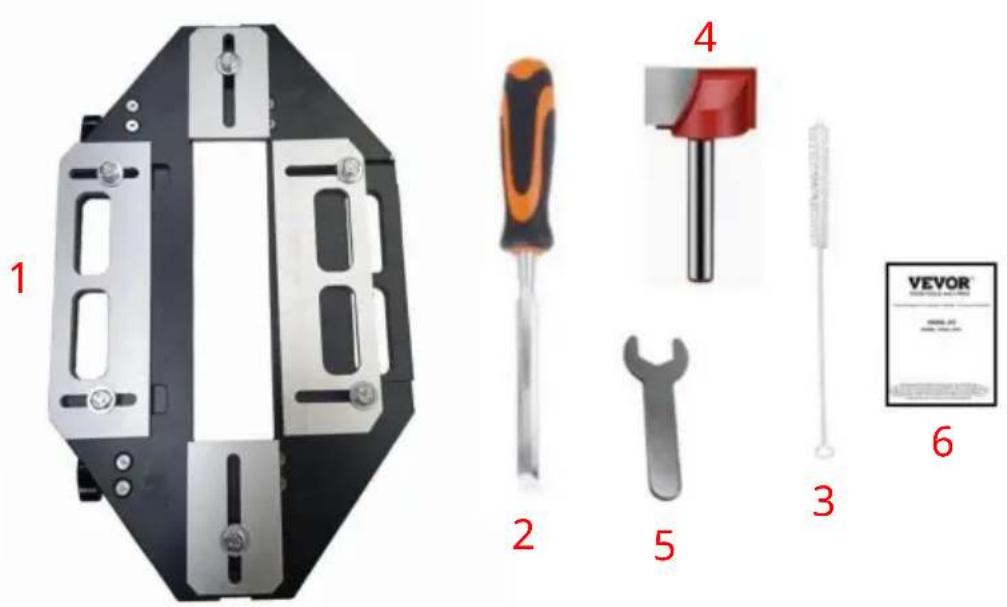

SKŁADNIKI

NIE.	Nazwa	Ilość
1	Korpus główny	1
2	Dłuto stolarskie 12mm	1
3	Szczotka do włosów	1
4	Obcinak boczny	1
5	Klucz płaski	1
6	Instrukcja obsługi	1

DZIAŁANIE

NOTATKA:

1. Narzędzie musi być używane z maszyną do przycinania.
2. Po wykonaniu rowków wszystkie rogi należy zaokrąglić, przed montażem należy wykonać cięcie pod kątem prostym.

Zamontuj prowadnicę korpusu zamka: 1.

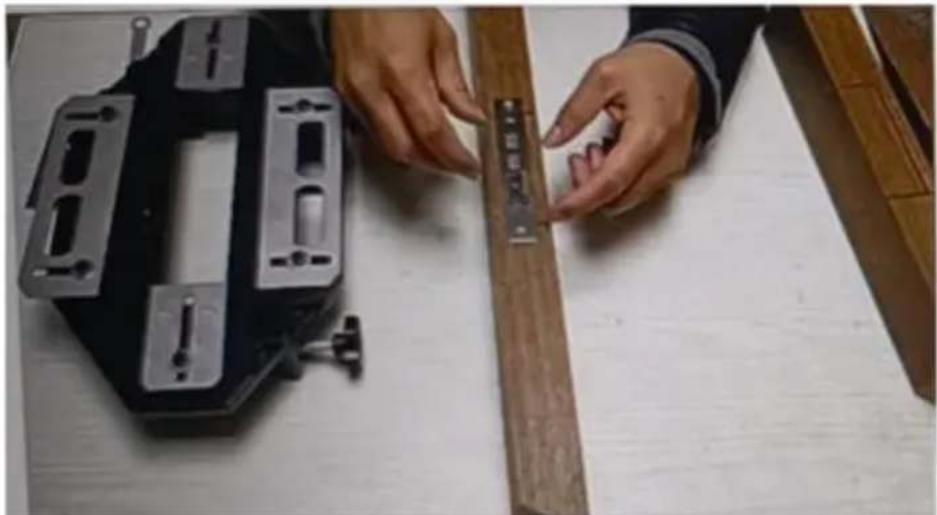

Zaznacz położenie prowadnicy korpusu zamka na drewnianych drzwiach.

1. Założ zatrzask na drewniane drzwi i zamocuj go (zaciśnij, dokręcając czarne nakrętki).

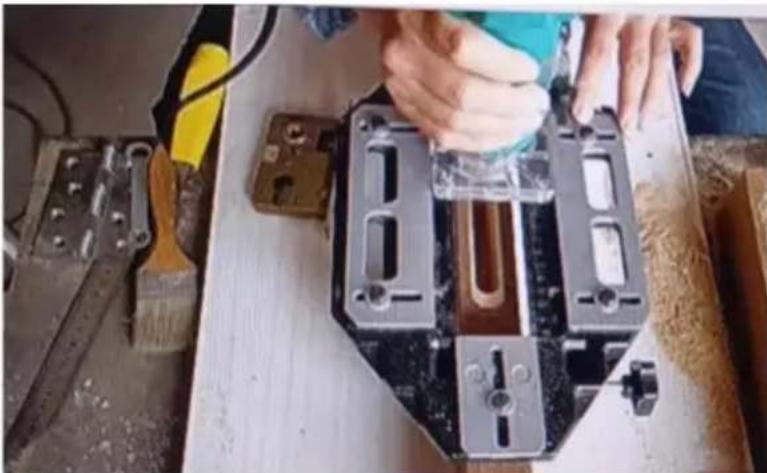

1. Wyfrezować rowki za pomocą frezarki do drewna.

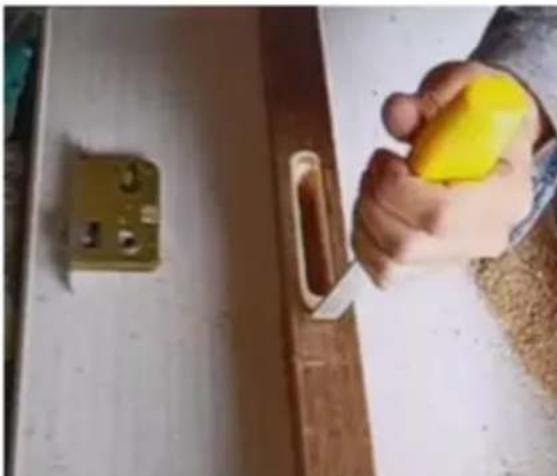

1. Za pomocą dłuta odkuj zakrzywioną część, aby krawędź była płaska.

1. Zakończyć wykonywanie otworu i zamontować prowadnicę korpusu zamka.

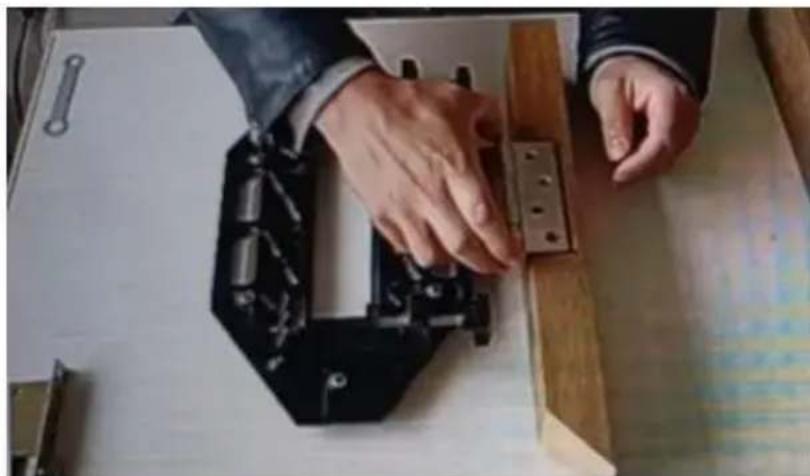

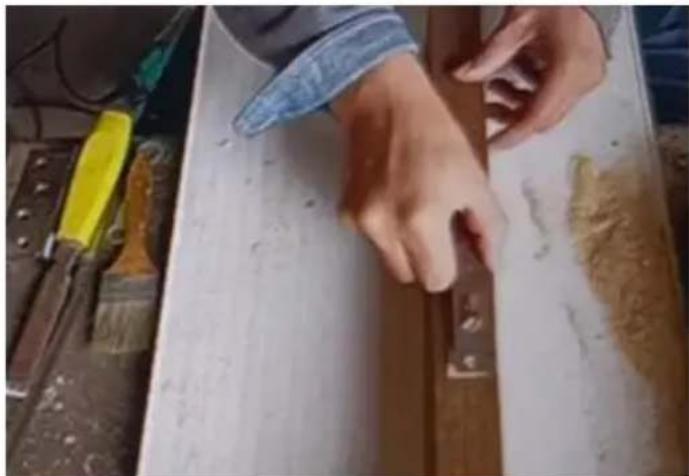

Zaznacz położenie zawiasu na drewnianych drzwiach.

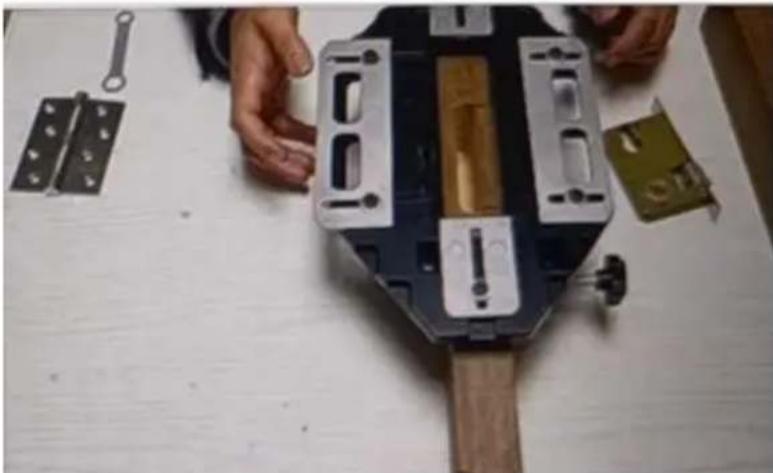

1. Założ zatrzask na drewniane drzwi i zamocuj go (zaciśnij, dokręcając czarne nakrętki).

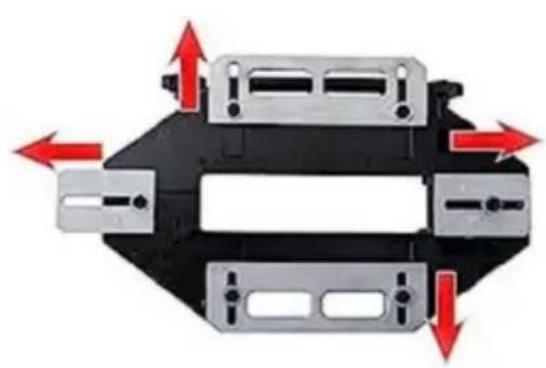

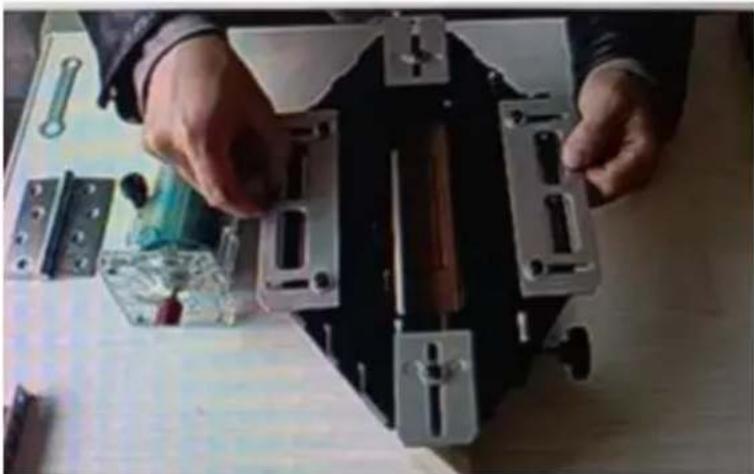

1. Wyreguluj śruby po czterech stronach, aby określić zakres roboczy frezarki do drewna.

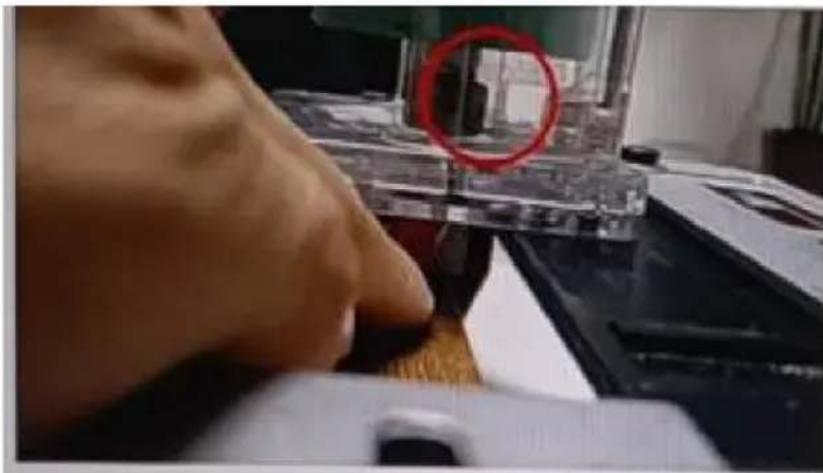

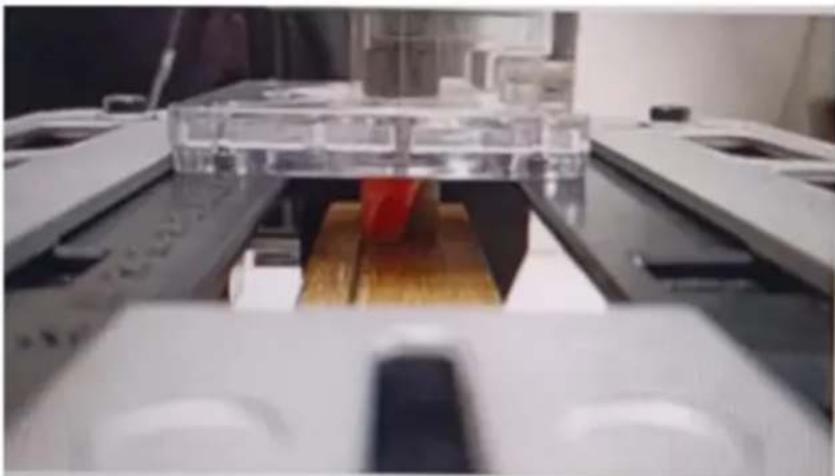

1. Dostosuj głębokość ostrza frezarki do drewna i ustaw je tak, aby wystawało poza krawędź drzwi.

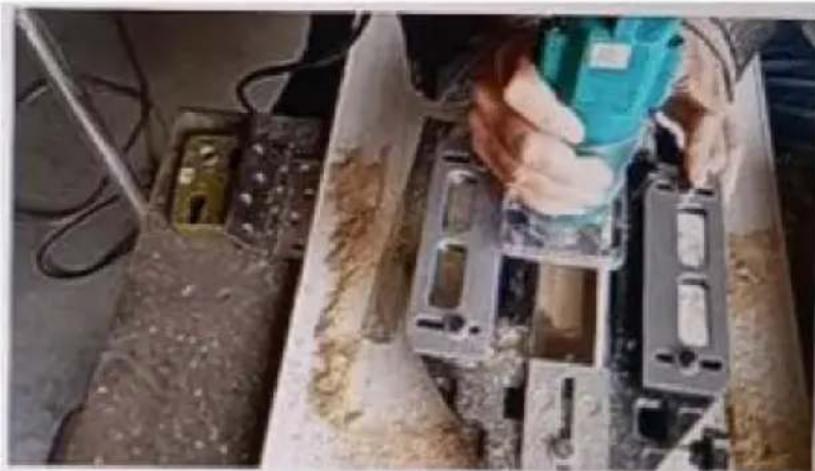

1. Wycinanie rowków za pomocą frezarki do drewna.

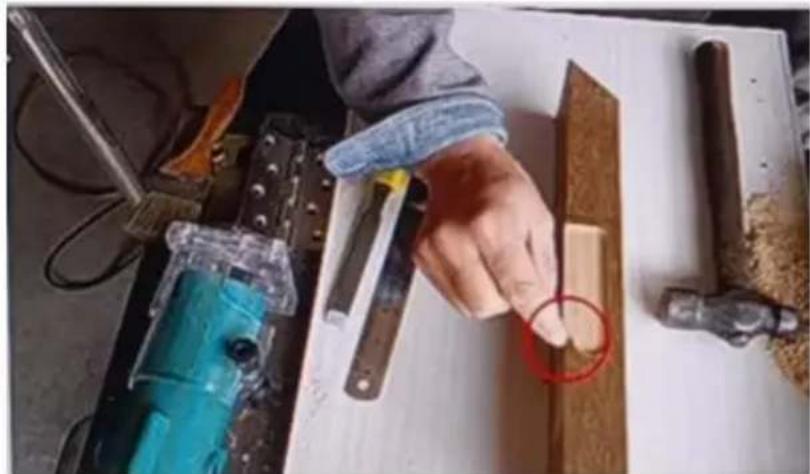

1. Istnieje pewne ryzyko, że krawędź drzwi zostanie uszkodzona podczas rowkowania (może to być spowodowane materiałem drewna i pracą głowicy frezarskiej), dlatego nie należy wydrążać całego drewna przy krawędzi.

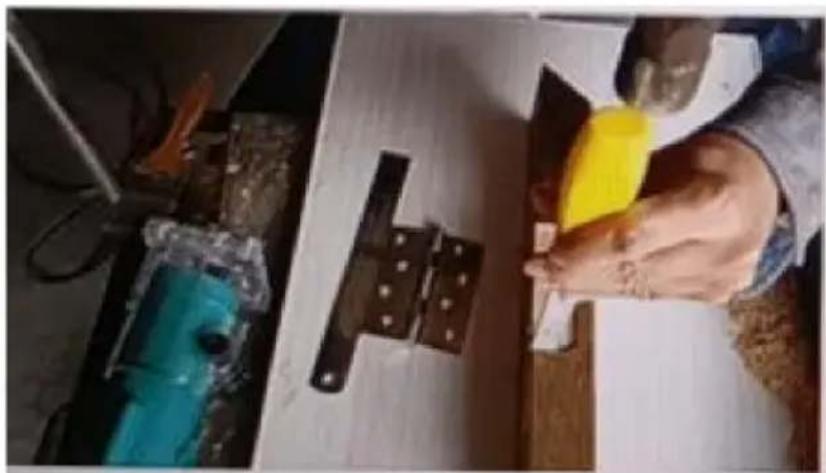

1. Za pomocą dłuta odkuj zakrzywione i zarezerwowane sekcje, upewniając się, że krawędzie są płaskie.

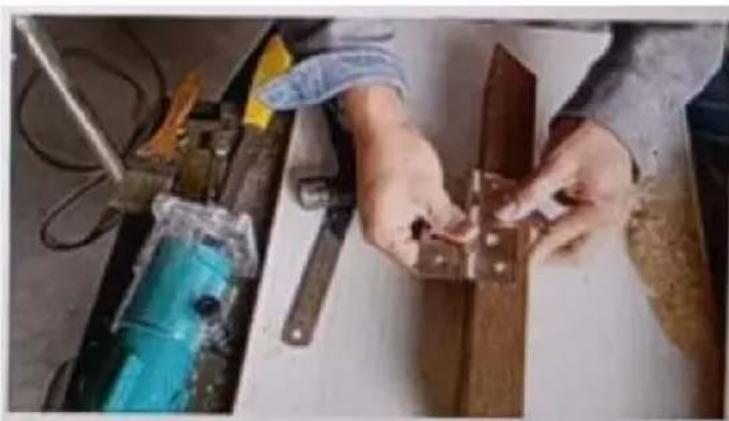

1. Zakończ wykonywanie rowków i zamontuj zawias.

1. Po każdym użyciu należy zamontować urządzenie na czas i prawidłowo je przechowywać, aby uniknąć zgubienia części.
2. Wyczyść powierzchnię po każdym użyciu.
