SXRJL-2302 - Szablon do wiercenia Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	SXRJL-2302
Rodzaj produktu	Szablon do wiercenia zawiasów
Typ pasującego zawiasu	35 mm
Grubość mocowania	12 do 25 mm
Głębokość otwarcia	10 do 15 mm
Zakres regulacji marginesu	3 do 7 mm
Materiał	Stop aluminium
Kolor	Czarny
Zawartość opakowania	Korpus główny, frez, nakrętki motylkowe (2), klucz widełkowy 8-10 (2), górne łożysko łączące, kołnierz blokujący, wiertło 2 mm, klucze (2), instrukcja obsługi
Główne funkcje	Precyzyjne wiercenie otworów pod zawiasy 35 mm, regulacja marginesu i głębokości, wiercenie otworów bocznych
Konserwacja i czyszczenie	Czyścić powierzchnię po każdym użyciu; przechowywać prawidłowo, aby uniknąć zgubienia części
Bezpieczeństwo	Nosić okulary ochronne; trzymać ręce i ciało z dala od ruchomych części; odłączyć narzędzie elektryczne przed regulacją; małe części niebezpieczne dla dzieci
Informacje ogólne	Pomoc techniczna i elektroniczny certyfikat gwarancyjny na stronie www.vevor.com/support

Często zadawane pytania - SXRJL-2302 Vevor

Jaki typ zawiasu obsługuje ten szablon?

Ten szablon jest przeznaczony tylko do zawiasów 35 mm. Nie obsługuje zawiasów 40 mm.

Jak wyregulować głębokość otwarcia?

Głębokość otwarcia jest regulowana w zakresie 10 do 15 mm. Użyj kołnierza blokującego i górnego łożyska, aby wyregulować głębokość zgodnie z instrukcją.

Jaka jest maksymalna grubość deski, którą szablon może zacisnąć?

Szablon może zaciskać deski o grubości od 12 do 25 mm.

Jak wyregulować margines otworu?

Margines reguluje się w zakresie 3 do 7 mm poluzowując śrubę regulacyjną i przesuwając płytkę pozycjonującą.

Jakie narzędzia są dostarczane z szablonem?

Opakowanie zawiera korpus główny, frez, dwie nakrętki motylkowe, klucz widełkowy 8-10, górne łożysko łączące, kołnierz blokujący, wiertło 2 mm, dwa klucze i instrukcję obsługi.

Jak konserwować szablon po użyciu?

Zaleca się czyścić powierzchnię po każdym użyciu i prawidłowo przechowywać wszystkie części, aby uniknąć zgubienia.

Czy mogę używać tego szablonu z wiertarką akumulatorową?

Tak, możesz używać wiertarki elektrycznej lub akumulatorowej, ale pamiętaj o przestrzeganiu zasad bezpieczeństwa: noś okulary ochronne i mocno trzymaj narzędzie.

Jak wiercić otwory boczne dla zawiasów?

Użyj stałego otworu o rozstawie 48 mm lub otworu zawiasu do pozycjonowania. Następnie wierć wiertarką zgodnie z instrukcją.

Czy szablon jest odpowiedni dla początkujących?

Tak, ten szablon został zaprojektowany, aby był prosty w użyciu. Przeczytaj uważnie instrukcję i wykonaj próbę ręczną przed wierceniem, aby zapoznać się z regulacją.

Gdzie mogę uzyskać pomoc techniczną lub części zamienne?

Pomoc techniczna i elektroniczny certyfikat gwarancyjny są dostępne na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI SXRJL-2302 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

PRZYRZĄD DO ZAWIASU

MODEL: SXRJL-2302

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PRZYRZĄD DO ZAWIASU

MODEL: SXRJL-2302

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Korzystając z tych urządzeń, należy zawsze przestrzegać podstawowych środków ostrożności. Należą do nich:

1. Ten produkt zawiera małe części. W przypadku połknięcia może dojść do zadławienia. zagrożenie. Trzymaj te małe części z dala od dzieci!
2. Przeczytaj, zrozum i postępuj zgodnie z instrukcjami producenta elektronarzędzi dla bezpieczeństwa. Zawsze zakładaj okulary ochronne lub osłony oczu przed rozpoczęciem obsługa elektronarzędzi. Zawsze trzymaj ręce, twarz, włosy, luźne ubranie i ciało w bezpiecznej odległości od wrzecion i narzędzi tnących. Zawsze trzymaj mocno uchwyty narzędzi podczas pracy. Zawsze odłączaj od źródła zasilania przed regulacją elektronarzędzi.
3. Nie należy obsługiwać urządzenia do gwintowania zawiasów po zmęczeniu lub pod wpływem alkoholu.
4. Zapoznaj się z instrukcją montażu i użytkowania przyrządu.
5. Podczas użytkowania należy zawsze nosić okulary ochronne.
6. Trzymaj ręce i ciało z dala od ostrych krawędzi i ruchomych części.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	SXRJL-2302
Dopuszczalny typ zawiasu	Φ35mm
Grubość zacisku	12-25 mm
Głębokość otworu	10-15 mm
Zakres regulacji marży	3-7mm
Tworzywo	Stop aluminium
	CzarnyKolor

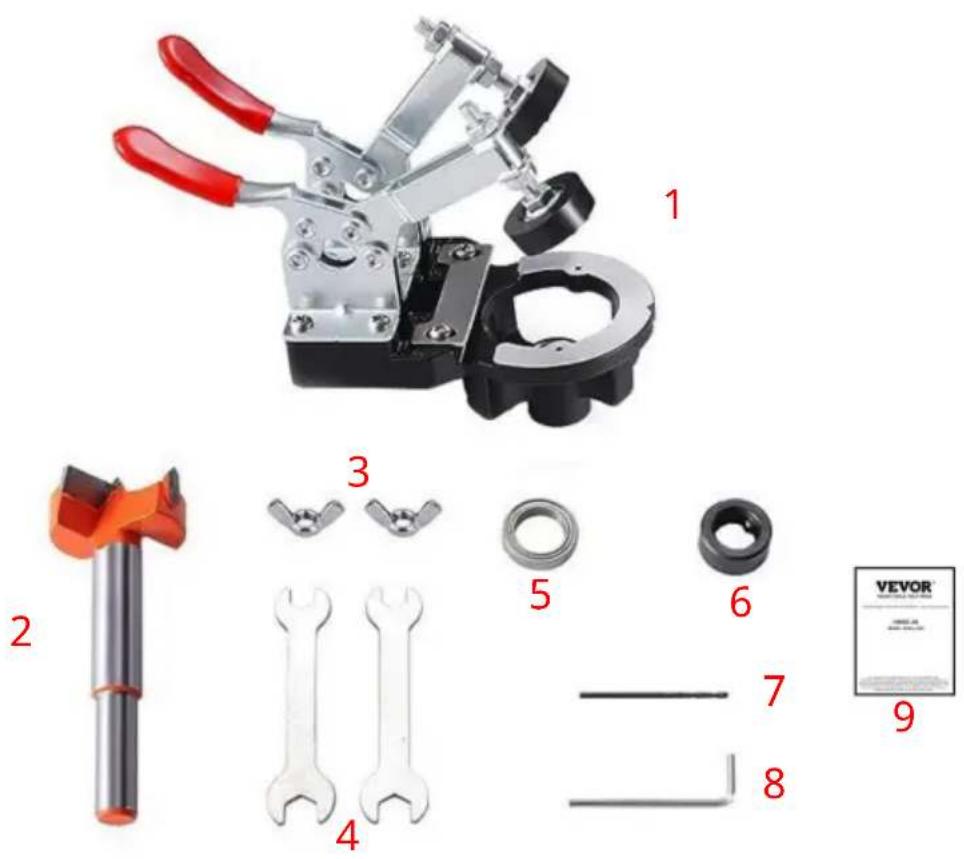

SKŁADNIKI

NIE.	Nazwa	Ilość
1	Korpus główny	1
2	Nóż	1
3	Orzechy motylkowe	2
4	Klucz płaski 8-10	2
5	Łożysko górnego łącznika	1
6	Kołnierz zatrzymujący	1
7	Wiertło 2mm	1
8	Klucz	2
9	Instrukcja obsługi	1

DZIAŁANIE

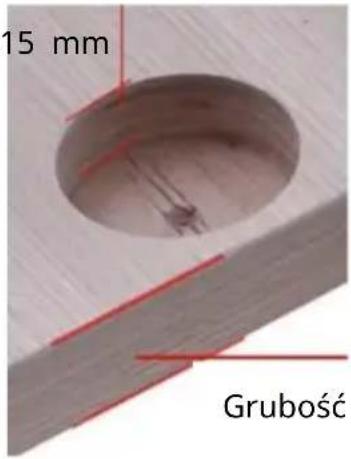

Głębokość otwarcia: 10-15 mm

Grubość zacisku: 12-25 mm

UWAGA: Ten produkt nadaje się wyłącznie do wierteł z otworami o średnicy 35 mm i nie obsługuje zmiany na 40 mm.

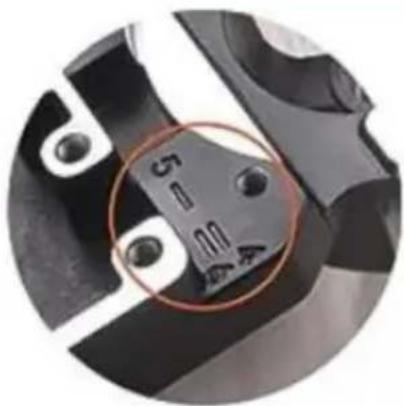

Zakres regulacji marginesu: 3-7 mm

Aby wyregulować, poluzuj śrubę

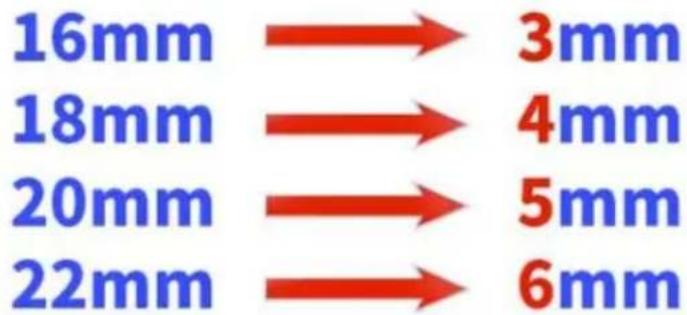

Grubość płyty

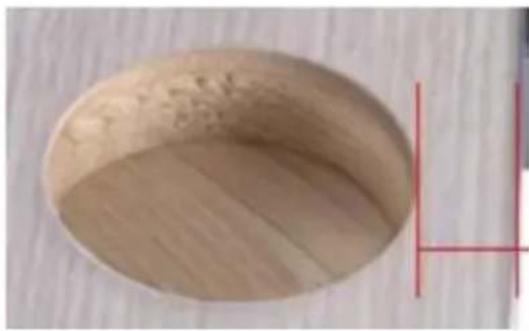

Sugerowane marginesy otworów

Metoda wiercenia otworów bocznych:

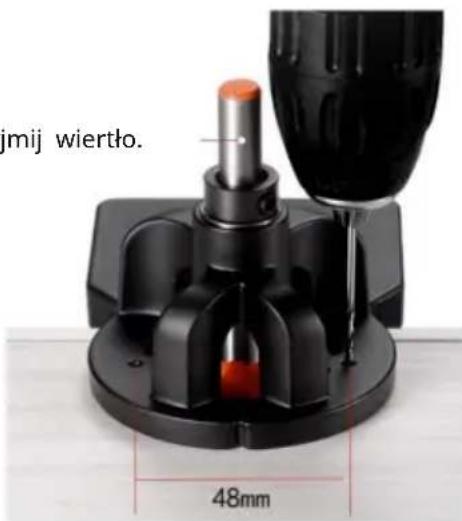

A: Stała odległość między otworami wynosi 48 mm.

Przed wykonaniem otworów bocznych wyjmij wiertło.

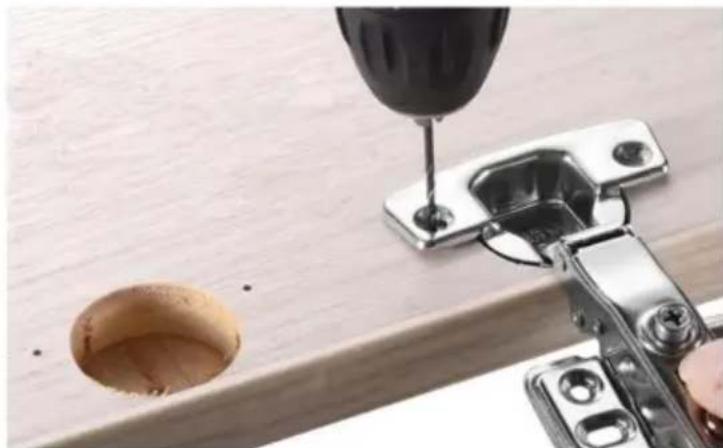

B: Do ustalenia położenia użyj otworu w zawiasie.

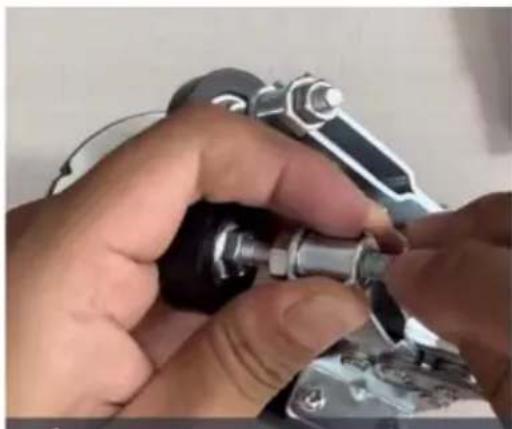

1. Wymień górne nakrętki na nakrętki motylkowe.

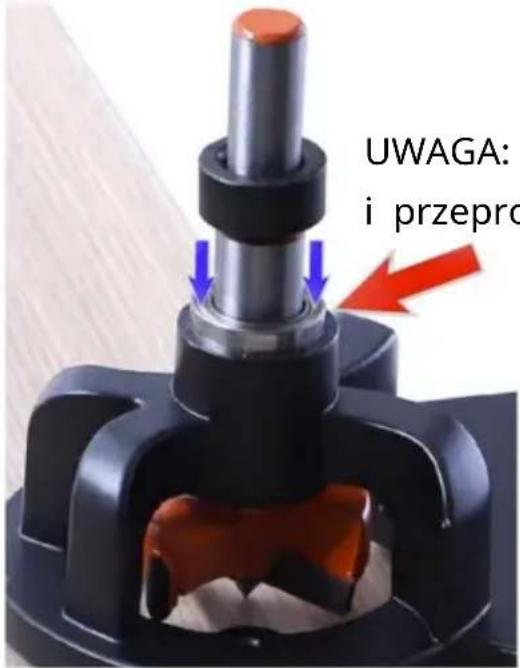

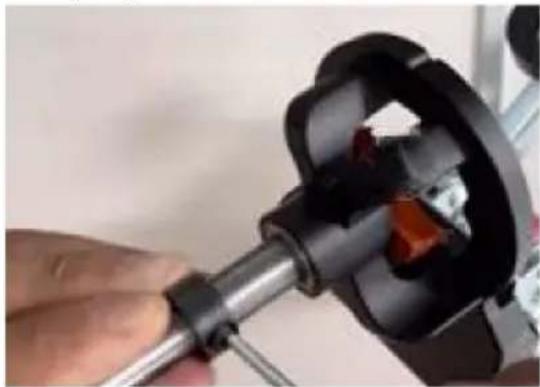

1. Zamontuj w odpowiedniej kolejności nóż, łożysko górne i kołnierz oporowy.

UWAGA: Po instalacji naciśnij powoli i przeprowadź próbę ręcznie.

Dokreć śruby mocujące.

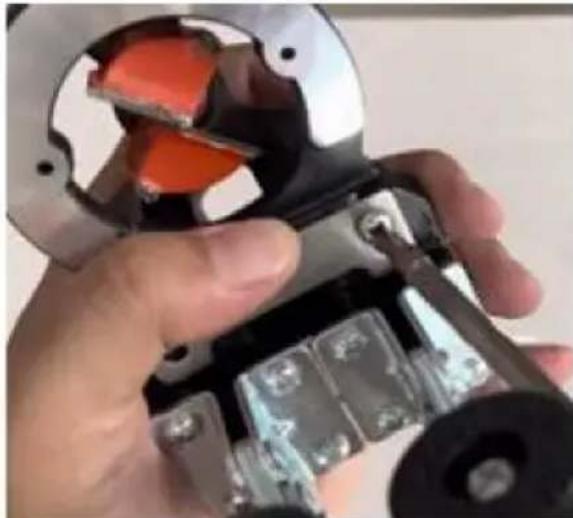

1. Dostosuj margines otworu.

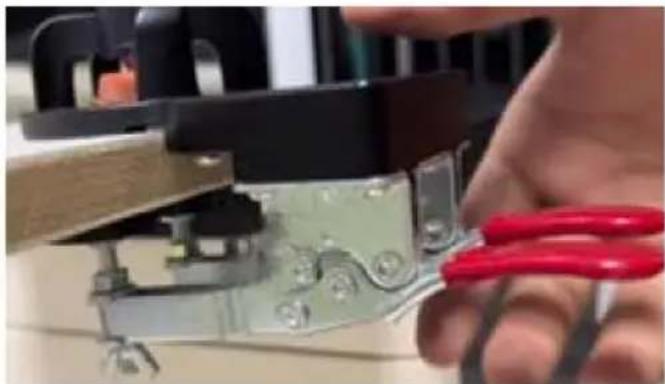

1. Wyreguluj i zaciśnij płytę odpowiednio do jej grubości.

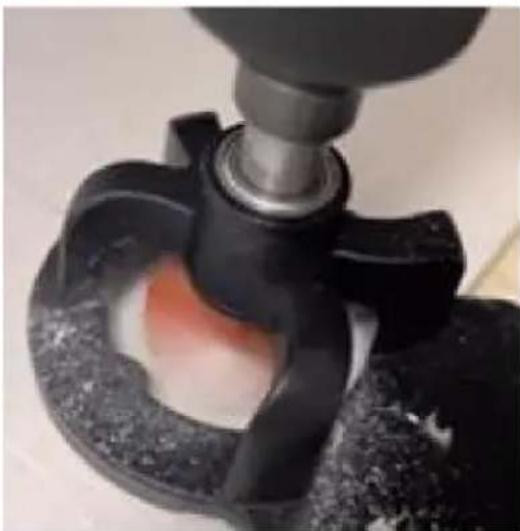

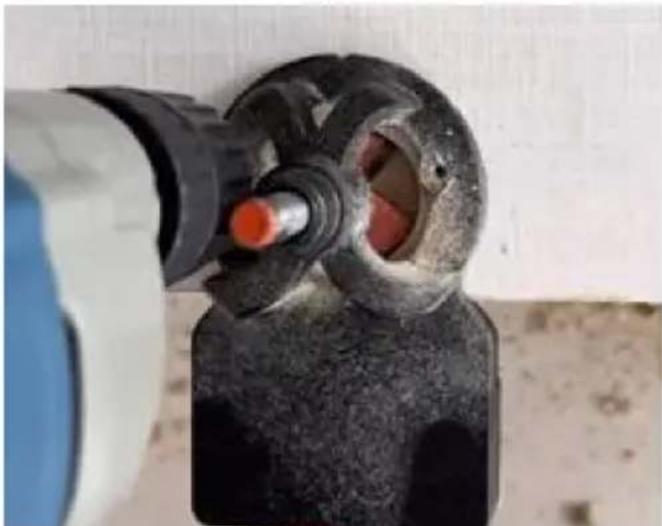

1. Zamocuj i wywierć wiertarką elektryczną.

1. Wywierć otwory boczne.

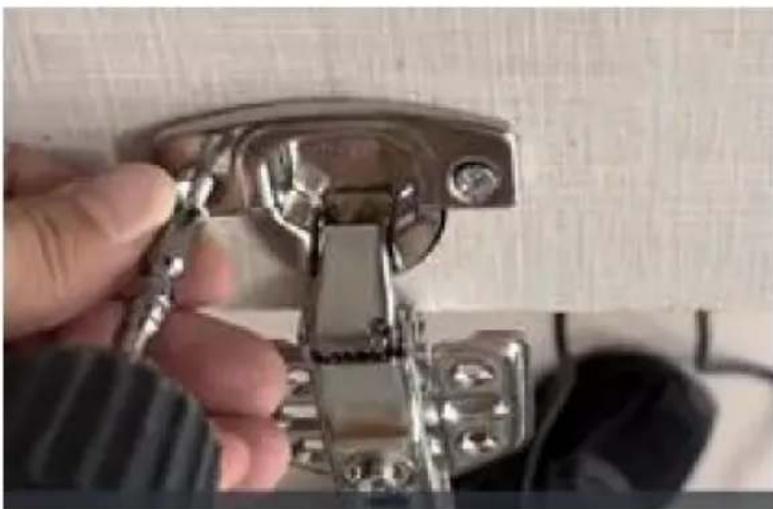

1. Oczyć trociny i zamontuj zawias.

1. Po każdym użyciu należy zamontować urządzenie na czas i prawidłowo je przechowywać, aby uniknąć zgubienia części.
2. Wyczyść powierzchnię po każdym użyciu.
