BEDIENUNGSANLEITUNG SXRJL-2302 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

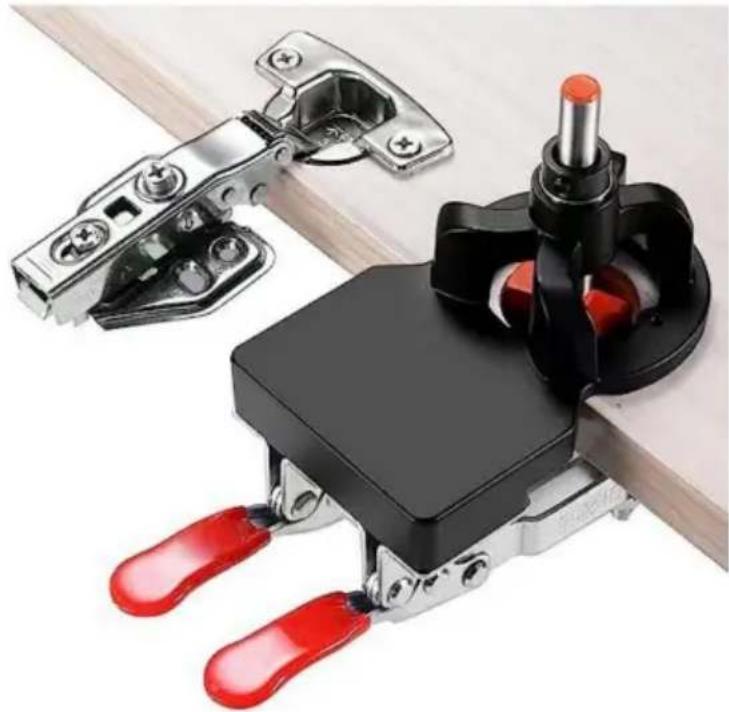

SCHARNIERVORRICHTUNG

MODELL: SXRJL-2302

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHARNIERVORRICHTUNG

MODELL: SXRJL-2302

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG: Befolgen Sie bei der Verwendung dieser Geräte immer die grundlegenden Sicherheitsvorkehrungen.

Dazu gehören:

1. Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr! Bewahren Sie diese Kleinteile außerhalb der Reichweite von Kindern auf!

1. Lesen, verstehen und befolgen Sie die Anweisungen Ihres Elektrowerkzeugherstellers

aus Sicherheitsgründen. Tragen Sie immer eine Schutzbrille oder einen Augenschutz, bevor Sie beginnen

Halten Sie Hände, Gesicht, Haare, lose Kleidung und Körperteile stets

in sicherem Abstand zu Spindeln und Schneidwerkzeugen. Halten Sie immer fest

Werkzeuggriffe während des Betriebs. Trennen Sie immer von der Stromquelle

bevor Sie Elektrowerkzeuge einstellen.

1. Betätigen Sie den Scharnierklopfer nicht nach Übermüdung oder unter Alkoholeinfluss.
2. Informationen zur Installation und Verwendung der Vorrichtung finden Sie im Handbuch.
3. Bitte tragen Sie während der Anwendung immer einen Augenschutz.
4. Halten Sie Hände und Körper von scharfen Kanten und beweglichen Teilen fern.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	SXRJL-2302
Anwendbarer Scharniertyp	35 mm
Klemmdicke	12-25 mm
Öffnungstiefe	10-15 mm
Einstellbarer Randbereich	3-7 mm
Material	Aluminiumlegierung
	SchwarzFarbe

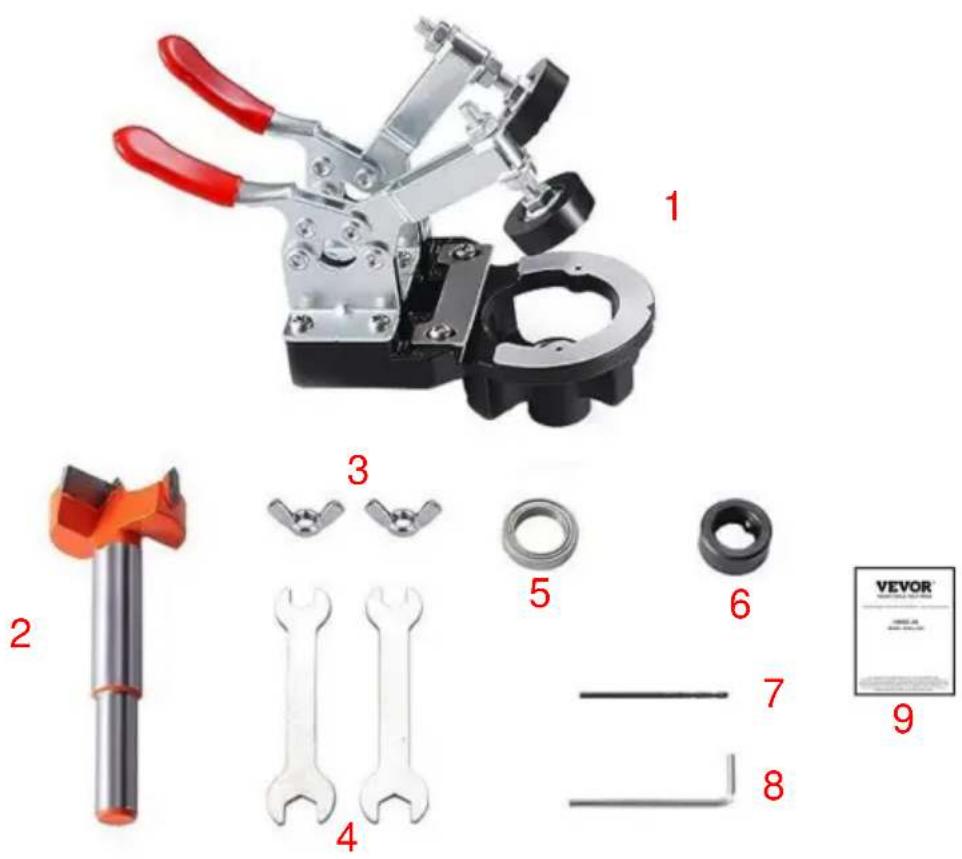

KOMPONENTEN

NEIN.	Name	Menge
1	Hauptteil	1
2	Cutter	1
3	Schmetterlingsnüsse	2
4	8-10 Maulschlüssel	2
5	Oberlenkerlager	1
6	Anschlagbund	1
7	2mm Bohrer	1
8	Schlüssel	2
9	Bedienungsanleitung	1

BETRIEB

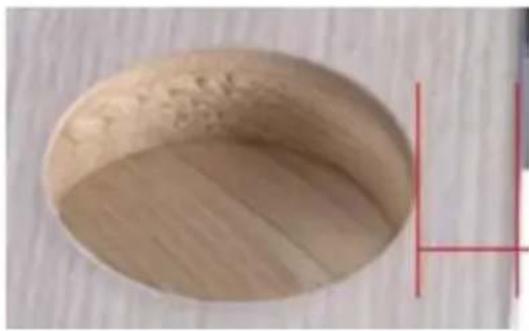

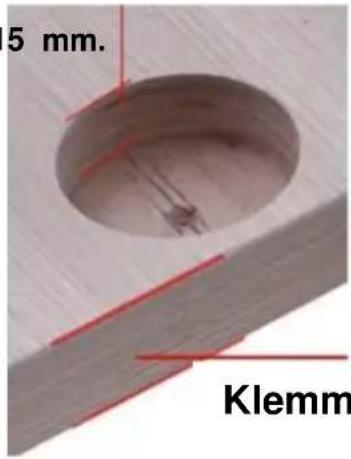

Tiefe der Öffnung: 10–15 mm.

5 mm. Klemm

Klemmdicke: 12–25 mm.

HINWEIS: Dieses Produkt ist nur für 35-mm-Lochbohrer geeignet und unterstützt keinen 40-mm-Wechsel.

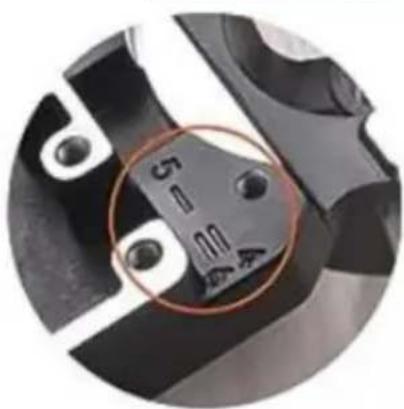

Randeinstellbereich: 3–7 mm.

Zum Einstellen die Schraube lösen

Plattenstärke

Empfohlene Lochränder

16mm

3mm

18mm

4mm

20mm

5mm

22mm

6mm

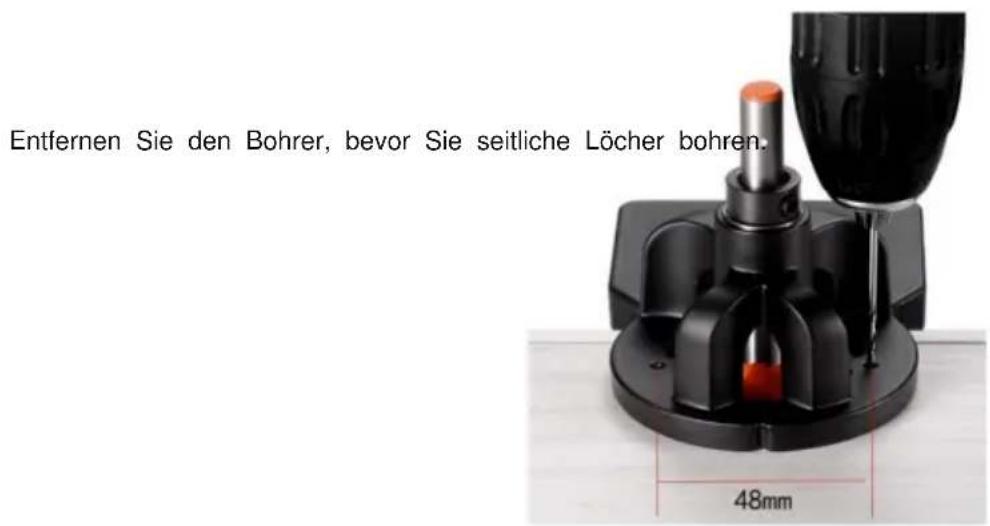

Methode zum Bohren seitlicher Löcher:

A: Der feste Lochabstand beträgt 48mm.

Entfernen Sie den Bohrer, bevor Sie seitliche Löcher bohren. 48mm

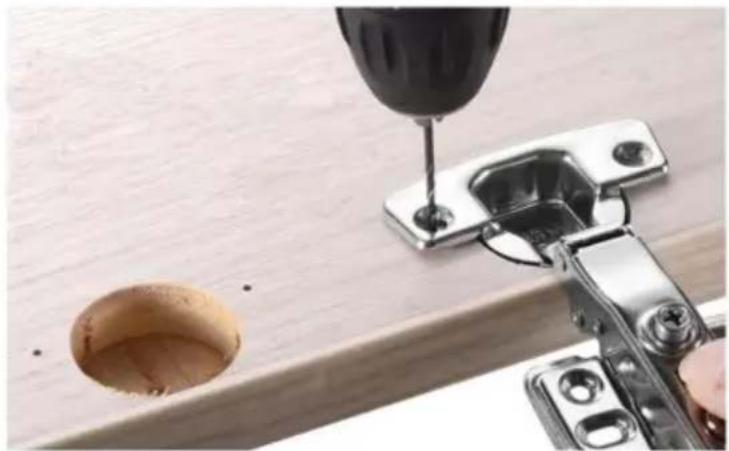

B: Zur Positionierung das Loch im Scharnier nutzen.

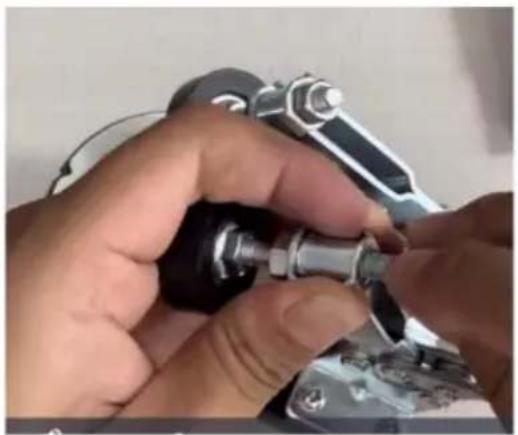

1. Ersetzen Sie die oberen Muttern durch Flügelmuttern.

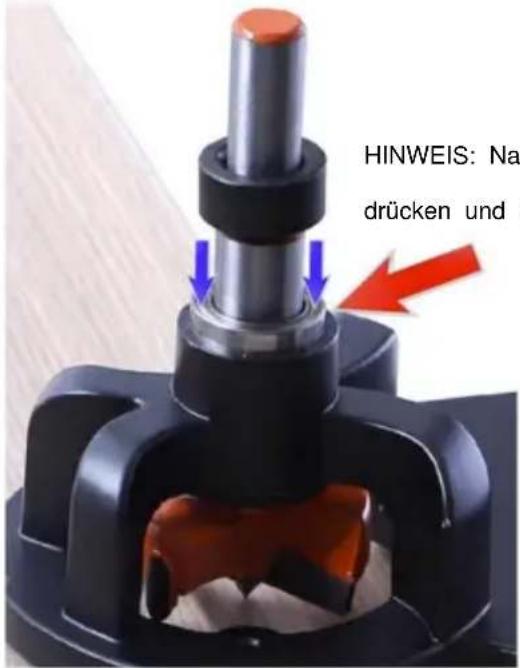

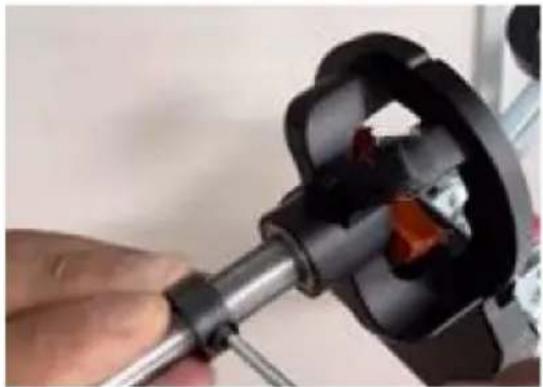

1. Montieren Sie nacheinander den Fräser, das obere Lager und den Anschlagring.

HINWEIS: Na drücken und c

HINWEIS: Nach der Installation langsam nach unten drücken und einen Probelauf von Hand durchführen.

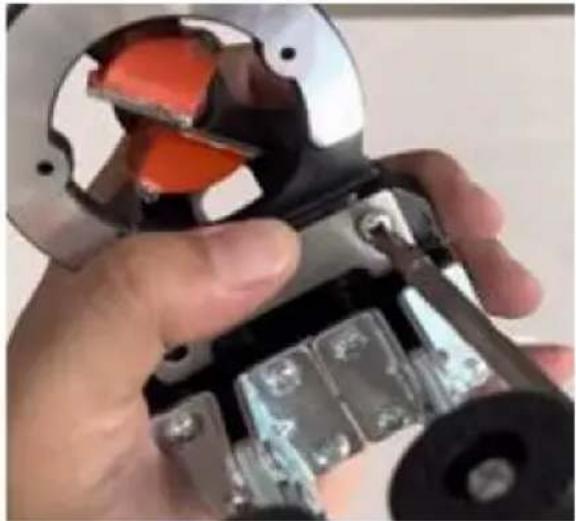

Die Befestigungsschrauben festziehen.

1. Passen Sie den Lochrand an.

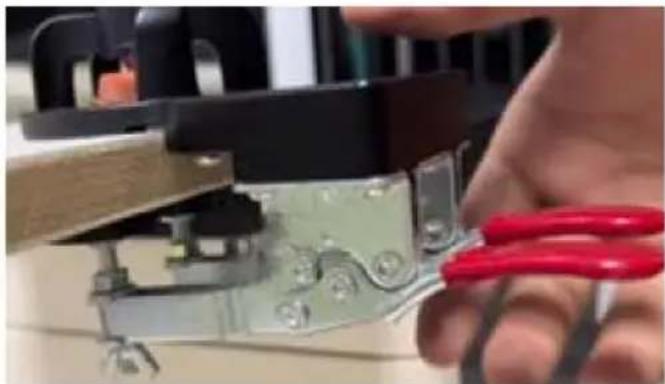

1. Passen Sie die Platte an die Plattendicke an und klemmen Sie sie fest.

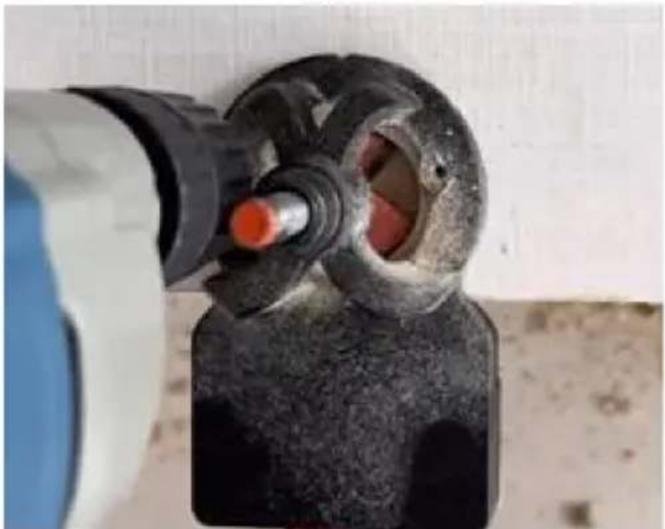

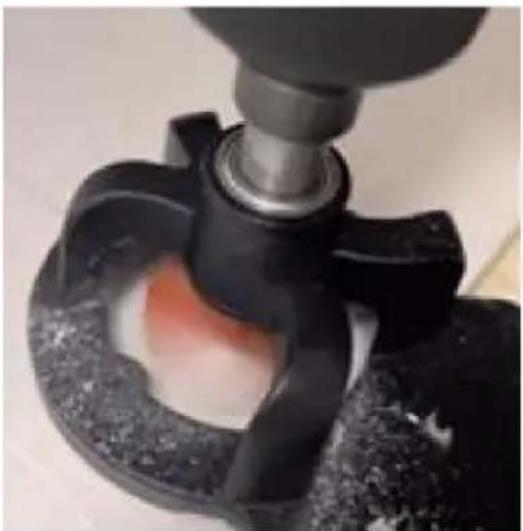

1. Befestigen und mit einer elektrischen Bohrmaschine bohren.

1. Bohren Sie die seitlichen Löcher.

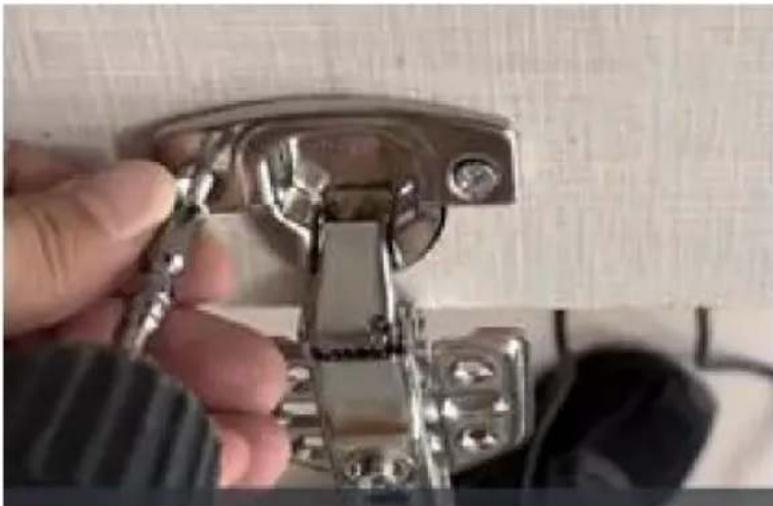

1. Entfernen Sie das Sägemehl und montieren Sie das Scharnier.

1. Installieren Sie es nach jedem Gebrauch rechtzeitig und bewahren Sie es ordnungsgemäß auf, um den Verlust von Teilen zu vermeiden.
2. Reinigen Sie die Oberfläche nach jedem Gebrauch.
